Ремонт рамы грузовых автомобилей

Особенности ремонта рамы МАЗ

Исправная рама МАЗ – это залог безопасности водителя и пассажиров большегрузного автомобиля.

Однако плохие дороги, повышенные нагрузки приводят к поломкам детали.

Со временем рама грузовика может расколоться или же лопнуть. Затем встает вопрос о том, как выправить раму грузовика.

ООО ГК «АвтоРесурс» поможет решить проблемы с ремонтом рамы грузовика.

Мы расскажем вам об устройстве «скелета» большегрузного автомобиля, самых распространенных поломках и способах их устранения.

ОСОБЕННОСТИ КОНСТРУКЦИИ РАМЫ МАЗ

Рама седельных тягачей имеет несколько отличий от аналогичных конструкций легковых автомобилей.

Во-первых, на вертикальные стенки продольных балок переносятся все силовые элементы (поперечины, кронштейны рессор и т д).

Во-вторых, в изготовлении рам МАЗ применяется прочная низколегированная сталь.

В-третьих, в элементах отсутствуют заклепочные соединения на полках продольных балок. Все это позволило более эффективно распределять повышенные нагрузки во время движения автомобиля. Таким образом, достигается еще большая прочность и долговечность рам МАЗ.

Изучить устройство рамы грузовика вы можете на данном рисунке.

Более подробно расскажем о конструкции элемента 555142-2800010, 555142-2801002-002, 555142-28000010-010.

В основном, большинство рам для грузовика МАЗ имеют следующее устройство:

  1. 1 и 2 лонжероны МАЗ (правый и левый);
  2. Кронштейны рамы МАЗ (3,4, 5, 7, 11,12,13, 14, 15, 16, 17, 18, 20, 27);
  3. Правая опора (6), опора гидроцилиндра МАЗ (24);
  4. Поперечина (8, 22, 25, 26);
  5. Палец буксирной вилки (9) и вилка с пружиной (10, 21);
  6. Усилитель (28) и болты (33-37, 41, 46);
  7. Гайки (38, 39, 43), винты (40), шайбы (42,44).

ПРИЧИНЫ ПОЛОМКИ РАМЫ МАЗ

Несмотря на довольно-таки прочную конструкцию, элемент периодически выходит из строя.

Самые частые поломки рамы – это:

  1. Возникновение трещин на вставках или же накладках, приваренных к продольным балкам грузовика;
  2. Появление небольших трещин по отверстиям под большинство заклепок;
  3. Ослабление соединений под заклепки;
  4. Вогнутость балок (продольных).

Естественно, выправить раму грузовика самостоятельно сложно. Поэтому не допускайте халатного отношения к комплектующим своего автомобиля.

В основном неисправности появляются вследствие повышенных нагрузок на конструкцию рамы грузовика. Однако если вы заметили даже небольшие сколы или же трещины на элементе – приступайте к ремонту.

Неисправная рама МАЗ может стать причиной более серьезных проблем.

Ремонт рамы МАЗ

Между лонжероном и поперечинами, балками образовались трещины? Советуем заварить их электродуговой сваркой.

Однако перед этим необходимо разобрать раму. Для этого удалите заклепки в поперечинах, которые соединяют элементы с продольными балками.

При ремонте рамы грузовика используйте пневматическое зубило, гидроклещи.

Если вы заметили на продольных балках поврежденные накладки, которые вы приварили ранее, рекомендуем восстановить элементы следующим образом.

Отрежьте небольшую часть балки рамы, на которой имеются приваренные детали.

Далее присоедините дополнительную деталь, подогнав ее встык к балке рамы МАЗ. Затем прихватите элемент сваркой в 3-4 точках.

Не забудьте подложить под стык запчастей МАЗ прокладку из меди.

Затем аккуратно закрепите ее. Далее сваривайте детали обычной сваркой электродами диаметра 4 мм (перед проведением ремонта рамы МАЗ изучите данную таблицу).

После окончания работ удалите шлак, защитите шов. Помните, что возвышение шва над поверхностью рамы грузовика должно быть не более чем два миллиметра.

Кроме этого, перед сваркой просушите электроды не менее чем 1 час при 140-160 градусов Цельсия.

При трещинах возле кронштейнов, износе отверстий, также используйте электродную справку.

Одновременно при заварке отверстий не забывайте подлаживать прокладку из меди.

Советуем зоны сварных швов уплотнять наклепом. При этом не забывайте, что отпечатки бойка не должны быть сплошными, так как каждый отпечаток должен иметь отчетливые контуры.

После проведения ремонта рамы МАЗ деталь должна соответствовать данным требованиям:

  1. Кривизна верхней полки не превышает 2 миллиметров (длина не более 1 000 мм), а на всей длине – не более пяти мм.
  2. Кривизна вертикальной стенки – не более двух мм (длина 1000 мм), а на всей дине рамы МАЗ – не более 10 мм.

Ремонт рамы МАЗ окончен.

Для этого осматривайте состояние улов, промывайте элементы, подкрашивайте. Внимательно следите за соединениями поперечин, лонжеронами и, конечно же, балками рамы МАЗ.

Мы предоставим вам лучшие детали. Также если не знаете, где находится номер рамы МАЗ, позвоните в офис компании.

Благодаря бесплатной консультации, подбор агрегатов осуществится в самый кротчайший срок.

Обработка швов после сварки

После того как каркас грузовика или полуприцепа удалось сварить, рано возвращать транспорт к работе. Место сварки еще нужно правильно защитить:

  1. Сначала шов обрабатывают пескоструйным методом.
  2. Потом обезжиривают.
  3. На третьем шаге грунтуют.
  4. И в последний момент закрашивают.

Теперь грузовой транспорт полностью готов к выходу в рейс.

Со стороны процесс сварки каркаса может показаться простым, на самом деле его выполнение потребует определенных навыков, сноровки, а также предельной внимательности. Поэтому самостоятельно заварить раму камаза нужно только в том случае, если есть полная уверенность в своих силах и навыках. Чаще лучше доверить эту задачу профессионалу, который сделает сварку наиболее надежной. Но знать, как происходит сам процесс, все равно полезно.

Источник

Заказать восстановление рамы грузового авто в ИЛАРАВТО

Специалисты нашего сервисного центра регулярно проходят обучение на заводах-производителях транспортных средств в Европе и России, а также у производителей специального восстановительного оборудования, предназначенного для ремонта большегрузных транспортных средств. Мы предоставляем полный комплекс услуг по ремонту прицепной техники Schmitz, Krone, Kogel, CHEREAU, Grunwald, Wielton, МАНАК-АВТО и других.

Если у Вас остались вопросы по восстановлению рам грузового транспорта, Вы можете обратиться к нашим специалистам по телефону: +74957852000.

  • Образование вертикальных, диагональных, боковых или крученых деформаций
  • Появление изломов, трещин и прогибов рамы
  • Смещение лонжеронов рамы и т.д.

Стапель Josam — качественная правка рам любой деформации

Самым надёжным и современным оборудованием для правки рам прицепов по праву является стапель Josam (страна — производитель Швеция).
Ремонт прицепов с использованием данного стапеля — это современный подход для восстановления крупногабаритных рам автотранспорта.
Использование стапеля Josam дает возможность восстановить практически любые после-аварийные рамы прицепов.
Станция сервисного обслуживания полуприцепов «Серпри-Авто» имеет в своем техническом оснащении стапель Josam, благодаря которому полностью соблюдается технология восстановления после-аварийных рам прицепов, не изменяя структуры металла.

Ремонт аварийных прицепов на стапеле

Существует несколько методов восстановления после-аварийных прицепов, среди которых самой эффективной и быстрой считается технология правки прицепной техники с помощью стапеля. Благодаря данному оборудованию можно исправить практически любые дефекты и деформации прицепа, которые могут быть следствием, как механических повреждений, так и прямо-направленных (столкновения). Используя стапель, сложный ремонт сломанных прицепов можно произвести без внедрения высокотемпературных методов.

Контрольно-измерительный учет производится лазерным инструментом, выступающим составным элементом стапеля. Используя стапель, выполняются самые сложные работы по восстановлению:

прицепов после ДТП с различной степенью повреждения и деформационных показателей
рамы, подвески, поперечных ребер
геометрии кузовной части с возможностью вытяжки вмятин.

Стапель надежно и быстро фиксирует прицеп с использованием клиньев, что позволяет начать ремонтные работы без дополнительных крюков и фиксаторов. Ремонт прицепов на современном стапеле значительно упрощает восстановительные работы за счет пневматики и мощных растяжек. Все этапы правки проходят с учетом регламентируемых норм на территории РФ по отпуску металла, его натяжению после ремонта узлов прицепа.
Правка и ремонт рам полуприцепов.

Как правило, необходимость в ремонте полуприцепов возникает в результате длительной его эксплуатации или после аварии. В последнем случае уже недостаточно просто выровнять стойки, отремонтировать электрическую сеть и пневмосистему. Если во время аварии полуприцеп был еще и нагружен, деформация рамы может оказаться значительной. Ведь от удара или в результате опрокидывания сильнее всего повреждается наиболее нагруженная часть полуприцепа — рама. До появления специальных стапелей сильно деформированные полуприцепы списывались. Теперь их можно восстанавливать.

Виды деформаций рамы.

Различают поперечную, продольную, разноплоскостную деформацию рамы полуприцепа, а также деформацию на кручение. Восстановительный ремонт полуприцепов производится квалифицированными специалистами «Серпри-Авто» с использованием специализированного оборудования — гидравлических стапелей Josam, оснащенных программным обеспечением и лазерными измерителями для контроля геометрии рамы.

В результате, после ремонта полуприцеп может эксплуатироваться дальше, тем самым его владельцу не приходится тратиться на новый.

Ремонт рамы полуприцепа.

Стапель Josam обеспечивает надежное крепление рамы на стапеле, что упрощает ее восстановление. Встроенные в станину подвижные базовые площадки обеспечивают монтаж даже сильно деформированной рамы. Ее правка выполняется при помощи гидравлики. Силовые башни Josam оборудованы удлиненными балками, которые обеспечивают правку рам различной длины. Измерительная система Josam cabaligner позволяет добиться совпадения размеров рамы с заводскими с точностью до миллиметра. Скорость выправления рамы зависит от степени ее поврежденности:

сильно деформированные участки нужно дольше держать под нагрузкой. После завершения ремонта полуприцеп покрывают антикоррозийным покрытием и производят покраску.

Как мыть раму автомобиля

Мойка и окраска — лучший способ продлить жизнь рамному автомобилю

Мыть раму следует одновременно с кузовом автомобиля. Для этого вы должны просто поливать свое транспортное средство из шланга большим количеством воды. Сильный напор позволяет без проблем удалить любые загрязнения, налипшие частички грязи и песчинки, способные повредить кузов или раму автомобиля, привести к появлению царапин, ржавчины и коррозии. Так что не забывайте об этом простом способе поддержания качества основных элементов своего транспортного средства, а когда хорошо вымоете его, тщательно протрите все поверхности куском замши или просто мягкой ткани.

Как сварить раму автомобиля

В любом автомобиле, кузов – является важной неотъемлемой составляющей, которая защищает все внутренние узлы. Грузовой автомобиль, как и любой другой, требует постоянного обслуживания, а в случае поломки – ремонта. Очень часто в грузовике приходится варить раму

Именно об этом процессе пойдет речь в данной статье

Очень часто в грузовике приходится варить раму. Именно об этом процессе пойдет речь в данной статье.

О сварке кузова автомобиля можно прочесть тут.

Общие сведения

Рамой в автомобиле называется силовой каркас, выступающий основанием для крепления всех кузовных деталей, двигателя, коробки, приводов и т.д. Прибегать к такой технологии как сварка рамы, обычно следует при незначительных деформациях этой детали.

Например, если образовались трещины, сколы, складки, то в данном случае, варить раму будет целесообразно.

Однако, следует точно соблюдать технологию сварки, ведь от этого будет зависеть не только качество рамы, но и в будущем безопасность пользования автомобилем.

Выполнение ремонта и процесс сварки рамы грузовика

Очень часто, грузовые автомобили, например камаз, занимающиеся перевозкой больших грузов, могут выйти из строя прямо на трассе. Чтобы не допустить возникновения такой неприятной ситуации, следует постоянно контролировать в каком состоянии находится рама и производить своевременный ремонт этой детали.

Для того, чтобы в процессе сварки рамы грузового автомобиля, соединение получился прочным и надежным, нужно соблюдать ряд правил и требований.

Первое, что стоит отметить, так это необходимость следить за тем, чтобы на том участке, где образуется шов, металл не перегрелся. Варить шов надо маленькими отрезками, длина которых не превышает показатель в 5 мм.

Обязательно выжидайте некоторое время, пока место сварки не остынет

  • Далее нужно обработать кромки. Осуществляется это посредством плазменного резака либо болгарки, т.к. это наиболее подходящий вариант для резки металла.
  • Осуществляя сварку рамы, следите за тем, чтобы переходы с дополнительного металла на основной были как можно более ровными. Следите за тем, чтобы не образовывались подрезы, т.к. именно этот дефект приведет к потрескиванию рамы. Помимо этого, корень должен провариваться по всей длине, иначе весь процесс будет бессмысленным.

Учитывая тот факт, что со многими грузовыми автомобилями, которые не очень большие по размеру, работать достаточно сложно и рама очень часто склонна поломке, вне зависимости от качества выполненного шва, то здесь, есть только один выход – нужно усилить место поломки. Для этого подойдет швеллер и болтовое соединение.

Как сварить раму автомобиля своими руками

Прежде чем приступать непосредственно к процессу сварки, следует хорошо подготовить деталь

Важно верно определить повреждения, для этого надо снять все кузовные элементы и осмотреть пораженный участок. Место, где заканчивается трещина, надо засверлить. Это поможет предотвратить развитие повреждения

Это поможет предотвратить развитие повреждения.

Совет! Используйте сверла с диаметром 5 мм.

Подобные сварочные работы выполняются полуавтоматом.

Подробнее о процессе сварки. Как уже отмечалось, процесс сварки осуществляется в несколько проходов.

При первом проходе горелки – проваривается корень. Проварка осуществляется электродами, в качестве которых выступает проволока с толщиной в 1,2 мм с индексом Св08. Сварочные работы выполняются под воздействием тока в 100 А.

На втором и третьем проходе, показатель тока должен быть 110 А с той же сварочной проволокой, при этом валики должны быть как можно тоньше и перекрывать собой друг друга. На четвертом проходе, ток увеличивается до 120 А.

Важно, чтобы варка проводилась без прерывания дуги. Только так вы сможете получить максимально ровный и качественный шов

Обработка шва после сварки

Все швы после окончания сварочных работ нужно правильно обработать. Металл нужно защитить от негативного воздействия окружающей среды. Участок соединения надо отмыть, затем обработать пескоструйкой, обезжирить, прогрунтовать и покрасить.

В завершении стоит отметить, что сварка рамы грузовика – процесс, требующий концентрации и внимательности. Для того, чтобы шов получился максимально прочным и качественным, сварщик должен иметь некоторый опыт работы.

Поскольку рама – это важная деталь, от которой зависит безопасность управления автомобилем. Не забывайте о безопасности и выполняя сварку, обязательно наденьте специальную защитную одежду.

[Всего : 0    Средний: 0/5]

Ремонт ГАЗ

Замена Сцепления 6000р
Замена шкворней 7000р
замена или переборка рессор передней оси 8000р
замена или переборка рессор задней оси 6500р
замена колодок задних (барабаны) цена за колесо 750р
расточка трмозного барабана 1 шт 350 р
замена колодок передних 400р цена за колесо
замена рулевых наконечников со снятием тяги 1000р
регулировка схождения на стенде 2000р
регулировка схождения рулевых колес (линейкой) 700р
ремонт КПП 8000р (без снятия установки)
ремонт ДВС-406 25000р (без снятия установки)
с\установка ДВС 9000р
ремонт редуктора ведущего моста (без снятия установки) 3500р
с\установка редуктора ведущего моста 3000р
замена масла ДВС 400р
замена масла КПП 500р
замена масла редуктора ведущего моста 300р
с\установка ГУР с прокачкой 2500р
замена маятникового рычага 500 р
ремонт электрооборудования 600 ч
замена амортизатора подвески 450р
прокачка тормозной системы 600 р
замена передней ступицы колеса 900 р
регулировка клапанов ДВС-406 1000р

Сварочные токарные работы

Сварочные работы (за один час работ) 700р
Сварочные работы по цветному металлу (аргон) (за один час работы или 5-7 см.шва) 1800р
Токарные работы (за час работы) 1100р
Восстановление балки полуприцепа (резобовое соединение, за сторону) 12500р
Восстановление балки полуприцепа (удаление деформированной части балки оси в районе стремянок, за сторону) 19000-35000р
Восстановление балки полуприцепа (замена или ремон суппорта крепления тормозных колодок, барабанная сист.) 12000-20000р
Восстановление разжимного вала  1200-3500р
Устранение залома шпильки (за штуку) 900р
Ремонт рамы тягача, изготовление латки ремонт трещены 8000-15000р
Расточка маховика ДВС 2000р
Расточка тормозных колодок цена за пару 1118р
Расточка тормозного барабана цена за 1шт 1118р

Сварка рамы автомобиля

  • Авто­мо­биль содер­жит мно­го элек­трон­ных моду­лей и бло­ков управ­ле­ния. Они чув­стви­тель­ны к элек­три­че­ско­му вме­ша­тель­ству, кото­рое может исхо­дить от сва­роч­но­го аппа­ра­та. Перед свар­кой сни­ми­те мину­со­вую клем­му с акку­му­ля­то­ра. Топ­лив­ные баки и труб­ки вбли­зи сва­роч­ной зоны долж­ны быть демон­ти­ро­ва­ны. Труб­ки и элек­три­че­ские кабе­ли нуж­но защи­тить от брызг и высо­кой тем­пе­ра­ту­ры при свар­ке. С обла­сти свар­ки крас­ка долж­на быть пред­ва­ри­тель­но уда­ле­на. Рама может иметь завод­ское вос­ко­вое покры­тие для защи­ты от кор­ро­зии. Перед нача­лом свар­ки необ­хо­ди­мо уда­лить воск в зоне ремон­та. При­кре­пи­те сва­роч­ную «мас­су» к раме, как мож­но бли­же к месту сварки.
  • Не исполь­зуй­те аце­ти­лен-кис­ло­род­ную (авто­ген­ную) свар­ку при ремон­те рамы.
  • Одно из глав­ных пра­вил при свар­ке рамы – нико­гда не варить попе­рёк к нагруз­ке. Вер­ти­каль­ные швы кон­цен­три­ру­ют нагруз­ку толь­ко в одной сек­ции сва­роч­но­го шва. Когда рама гнёт­ся, сва­роч­ный шов может создать место кон­цен­тра­ции напря­же­ния, кото­рое при­ве­дёт к появ­ле­нию тре­щи­ны. Вер­ти­каль­ные швы все­гда будут ломать­ся, пото­му что нагруз­ка тянет попе­рёк шири­ны шва вме­сто того, что­бы рас­се­и­вать вдоль длины.
  • Для луч­ше­го про­ник­но­ве­ния, сва­ри­ва­е­мые части рамы долж­ны быть при­го­тов­ле­ны двой­ной бук­вой «V» на обе­их сто­ро­нах. На раме с двой­ным сло­ем сва­роч­ное про­ник­но­ве­ние долж­но быть как оди­ноч­ная «V» для каж­до­го слоя. Луч­ше не выре­зать, а выто­чить V‑образную канав­ку. В зави­си­мо­сти от досту­па, при свар­ке, с обрат­ной сто­ро­ны мож­но при­кла­ды­вать охла­жда­ю­щую под­лож­ку (из меди). V‑образная канав­ка с про­ти­во­по­лож­ной ремон­ту сто­ро­ны долж­на быть доста­точ­но глу­бо­кой, что­бы дой­ти до метал­ла, кото­рый обра­зо­вал­ся от свар­ки с дру­гой стороны.
  • После завер­ше­ния сва­ри­ва­ния, весь излиш­ний металл шва дол­жен быть отшли­фо­ван до плос­ко­го состояния.
  • Если при­ва­ри­ва­ет­ся новая сек­ция к раме, нуж­но про­ве­рить рас­сто­я­ние меж­ду кон­троль­ны­ми точками.
  • При свар­ке двух­слой­ной рамы, во вре­мя соеди­не­ния рам­ных балок, оба слоя (внут­рен­ний и внеш­ний) долж­ны быть сва­ре­ны в раз­ных местах, с мини­маль­ным рас­сто­я­ни­ем швов в 30 cм.
  • Уси­ли­ва­ю­щая наклад­ка при­ва­ри­ва­ет­ся при ремон­те тре­щи­ны или при соеди­не­нии двух частей рамы, допол­ни­тель­но к основ­но­му сва­роч­но­му шву (см. «уси­ле­ние рамы» ниже).

Как выпрямить раму?

Боль­шая часть энер­гии во вре­мя ава­рии погло­ща­ет­ся рамой.

В зави­си­мо­сти от при­ро­ды ава­рий, могут воз­ник­нуть дефек­ты сле­ду­ю­щих видов:

  • Сме­ще­ние в гори­зон­таль­ной и/или вер­ти­каль­ной плоскости
  • Скру­чи­ва­ние рамы
  • Искрив­ле­ние рамы
  • Искрив­ле­ние поперечин

Часто, при ава­рии, воз­ни­ка­ют несколь­ко видов повре­жде­ний одно­вре­мен­но. Часть рамы может сдви­нуть­ся как в бок, так и одно­вре­мен­но вниз.

При незна­чи­тель­ном повре­жде­нии раму мож­но выпра­вить. Если повре­жде­ние слиш­ком серьёз­ное, что­бы его мож­но было устра­нить, то выре­за­ет­ся повре­ждён­ный металл и при­ва­ри­ва­ет­ся новый, с учё­том раз­ме­ров рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми. Сва­роч­ные соеди­не­ния уси­ли­ва­ют­ся спе­ци­аль­ны­ми наклад­ка­ми. Как пра­виль­но резать сва­ри­вать и уси­ли­вать раму мы рас­смот­рим в этой ста­тье ниже.

Повре­ждён­ная рама может быть при­чи­ной накло­на кузо­ва на одну сто­ро­ну, повы­шен­но­го изно­са эле­мен­тов под­вес­ки и покры­шек. Два наи­бо­лее частых повре­жде­ния рамы – скру­чи­ва­ние и сги­ба­ние вниз (ино­гда одно­вре­мен­но в бок). Отли­чие этих двух повре­жде­ний едва раз­ли­чи­мое, но важ­ное с точ­ки зре­ния ремон­та. К сожа­ле­нию, ремонт изги­ба как скру­чи­ва­ния или наобо­рот может вызвать допол­ни­тель­ные повре­жде­ния, кото­рые будет слож­но или невоз­мож­но устранить.

Скру­чи­ва­ние рамы может про­изой­ти, если авто­мо­биль с раз­го­на попал в тран­шею. Один из глав­ных симп­то­мов скру­чен­ной рамы – авто­мо­биль накло­ня­ет­ся вниз с одной из сто­рон. На фото ниже мож­но уви­деть силь­ное скру­чи­ва­ние рамы, гля­дя с зад­ней части авто­мо­би­ля. Одна сто­ро­на рамы сме­ща­ет­ся вниз, а дру­гая вверх. При таком повре­жде­нии авто­мо­биль может вести себя неста­биль­но, осо­бен­но на пово­ро­тах и на высо­кой ско­ро­сти. Скру­чи­ва­ние рамы обыч­но быва­ет толь­ко в её цен­траль­ной сек­ции. При этом повре­жде­ние может про­яв­лять­ся по все­му кузо­ву. После ремон­та края рамы вста­нут на место, так как скру­чен­ная цен­траль­ная сек­ция их дер­жа­ла в непра­виль­ном рас­по­ло­же­нии. Если не пра­виль­но диа­гно­сти­ро­вать скру­чи­ва­ние рамы и пра­вить её непра­виль­но рас­по­ло­жен­ные отдель­ные части, то мож­но толь­ко усу­гу­бить повреждение.

На пика­пе заме­тен наклон одной части кузо­ва из-за изме­не­ния гео­мет­рии рамы.

Дру­гой вид дефор­ма­ции, когда одна из про­доль­ных балок сме­ще­на, то это вли­я­ет и на цен­траль­ную сек­цию. Рама при­ни­ма­ет фор­му парал­ле­ло­грам­ма. Такое повре­жде­ние может вли­ять на под­вес­ку и, при дви­же­нии, маши­на будет ехать под углом (перед­няя ось может не на одной линии с задней).

Пере­кос рамы может изме­нить поло­же­ние подвески

Изме­ре­ние «гео­мет­рии» рамы долж­ны выявить сте­пень её повре­жде­ния. После пони­ма­ния направ­ле­ния и сте­пе­ни сме­ще­ния эле­мен­тов рамы, рама закреп­ля­ет­ся и при­ме­ня­ет­ся спе­ци­аль­ное вытя­ги­ва­ю­щее обо­ру­до­ва­ние для воз­вра­ще­ния пер­во­на­чаль­ной фор­мы. Исполь­зу­ют­ся гид­рав­ли­ка и цепи. Нуж­но избе­гать кон­цен­три­ро­ван­но­го воз­дей­ствия в одно точ­ку, под­кла­ды­вая дере­вян­ные бло­ки, что­бы рас­пре­де­лить уси­лие на боль­шую площадь.

Рама име­ет так назы­ва­е­мую память. Металл стре­мить­ся воз­вра­тить­ся в пер­во­на­чаль­ное поло­же­ние. Важ­но пра­виль­но «помочь» ему при­нять ори­ги­наль­ную фор­му и поло­же­ние при помо­щи вытя­ги­ва­ю­щих устройств. Непра­виль­ные дей­ствия при ремон­те ста­но­вят­ся при­чи­ной допол­ни­тель­ной дефор­ма­ции рамы и услож­не­ния ремонта.

Глав­ное пра­ви­ло при вытя­ги­ва­нии в кузов­ном ремон­те, кото­рое отно­сит­ся и к раме – вытя­ги­вать в про­ти­во­по­лож­ном уда­ру направ­ле­нию и после­до­ва­тель­но­сти. Вытя­ги­вать дефор­ма­цию нуж­но посте­пен­но, с про­ме­жу­точ­ны­ми изме­ре­ни­я­ми рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми. После­до­ва­тель­ность такая: вытя­ги­вать, удер­жи­вать в натя­ну­том состо­я­нии и про­дол­жать вытя­ги­ва­ние сно­ва. Делай­те пере­тяж­ку немно­го даль­ше ори­ги­наль­ных пара­мет­ров, так как металл немно­го воз­вра­ща­ет­ся обрат­но после ослаб­ле­ния вытя­ги­ва­ю­ще­го усилия.

Если рама не под­вер­га­лась тер­ми­че­ской обра­бот­ки на заво­де, то воз­мож­но нагреть повре­жден­ный эле­мент для облег­че­ния про­цес­са выправ­ле­ния. При исполь­зо­ва­нии нагре­ва металл дол­жен осты­вать есте­ствен­ным путём.

Технология восстановительных работ

  1. Демонтируют навесное оборудование. Кабину оставляют на месте (что содействует ускорению процесса и упрощает его), производится съем баков, крыльев, запаски и др.

  2. Авто устанавливают на стапель для подготовки и проведения компьютерной диагностики. Выявляются точные отклонения от стандартов. Определяется характер искажений в геометрии.

  3. Основной и самый ответственный этап – правка рамы кузова. Исправляются геометрические параметры узла: крепятся вытяжные элементы, вытягиваются шасси, что придает им необходимое для нормального функционирования положение и др. Работы выполняются в зависимости от характера и количества повреждений.

  4. На завершающем этапе производят шпатлевку, грунтовку, покраску и обработку антикоррозионными составами. Монтируют снятое ранее оборудование.

Рама полуприцепа

При нарушениях эксплуатационных условий, перегрузах, дорожно-транспортных происшествиях, износе в рамах полуприцепов появляются повреждения, носящие разный характер. Так как это основной несущий элемент, он работает под постоянными нагрузками. С повреждениями эксплуатация его невозможна. Выбор решений проблемы небогат — ремонт рамы грузовых автомобилей или ее замена. При возможности восстановления конструкции лучше прибегнуть к этому варианту – он выгоднее в экономическом плане.

Основные дефекты

Рамы требуют особого подхода к восстановительным работам. При их изготовлении используются высокопрочные материалы. В ремонтных работах требуется спецоборудование и инструменты. Производиться они должны в условиях сервиса квалифицированными специалистами. В процессе ремонта устраняются:

  • измененная геометрия (деформация боковая, вертикальная, диагональная);

  • переломы, изломы, трещины;

  • диагональные смещения лонжеронов.

Трещины

Заварка и клепка накладок – эти методы используются для устранения образовавшихся трещин на раме. Для прочных и надежных соединений необходимо соблюдения ряда правил:

Недопущение перегревов

Металл на участке образования шва не должен перегреваться, сварка производится 5-миллиметровыми отрезками с перерывами на остывание швов

Обработка кромок

Используется болгарка  или плазменный резак

Ровные переходы с основного на дополнительный металл

Недопущение образования подрезов, приводящих в дальнейшем к потрескиванию. Корень прогревается по всей длине

Усиление места поломки

Рамы работают под большими нагрузками, сварочные швы необходимо усиливать швеллерами и болтовыми соединениями

Перед сваркой деталь подготавливают. Производят осмотр с точным определением участка дефекта. Концы трещины засверливают для предупреждения ее развития. Сварка рамы грузового автомобиля осуществляется в несколько переходов:

  • проваривают корень – толщина проволоки электрода 1.2 мм, индекс Св08. Сила тока – 100 А;

  • второй и третий этап осуществляют тех же марок электродов с использованием тонких перекрывающих друг друга валиков. Сила тока – 110 А;

  • четвертый проход осуществляется с током в 120 А.

Обработка швов

Чтобы защитить металл шва от вредного воздействия окружающей среды, его обрабатывают пескоструйкой или с использованием металлических щеток, обезжиривают, грунтуют и выполняют покрасочные работы. На завершающем этапе обрабатывают антигравийными покрытиями.

Виды повреждений

Повреждения носят естественный и искусственный характер. В первом случае проблемы вызваны экстремальной эксплуатацией – нагрузки больше допустимых. Во втором – дефекты как результат аварий, после который дальнейшая эксплуатация даже при желании не возможна. Но при естественных повреждениях некоторые хозяева считают возможным эксплуатировать  грузовик без ремонта, что чревато неприятностями:

  • при смещении осей резина быстро изнашивается;

  • повышается расход топлива;

  • деформируется кабина;

  • силовые агрегаты работают в нештатных режимах, что приводит к выходу из строя.

Геометрия кабины деформируется из-за избыточной нагрузки в точках крепления. Это снижает уровень безопасности водителя. Лучше произвести ремонт, чем впоследствии делать полную замену.

Рама представляет собою фундаментальную конструкцию, и минимальные изменения нарушают стабильный режим эксплуатации. Ремонт – единственный способ обеспечения безопасности и стабильности работы грузовика.

Дуговая сварка электрозаклепками

При сварке электрозаклепками в большинстве случаев применяетсядуговойпроцессбезперемещениядугиибезподачиэлектродной проволоки в зону дуги. Сварка электрозаклепками осуществляется с помощью переносных или стационарных электрозаклепочников. Как правило, электрозаклепками соединяют свариваемые детали внахлестку. Сущность процесса состоит в следующем.

Электродная проволока или стержень из электродной проволоки диаметром 3…6 мм укрепляется в специальном держателе-электрозаклепочнике с контактным наконечником и закорачивается на изделии в месте постановки заклепки. Затем вся зона вокруг электрода засыпается сварочным флюсом или защищается подаваемым в зону контакта углекислым газом. Напряжение от источника питания постоянного или переменного тока подводится к свариваемой детали и к электроду через токоподводящий наконечник заклепочника. Возбуждается дуга, которая оплавляет конец электрода и проплавляет поверхность изделия. Дуга горит, оплавляя электрод, и таким образом удлиняется до тех пор, пока не наступит ее естественный обрыв. Полученный расплавленный электродный металл вместе с металлом изделия образуют при кристаллизации заклепку. Соединение электрозаклепками получается достаточно прочное, выглядит внешне аккуратнее, чем крепление саморезами или болтами.

Ремонт и правка автомобильных рам. Машина будет как новая

легковых, внедорожников и грузовиков до 5тонн

На большинстве автомобилей рама — это номерной агрегат! Мы восстановим оригинальную раму автомобиля на стапеле, и сэкономим Вам до 50% денежных средств. Замена — только в крайнем случае!

При этом, рама после ремонта будет иметь те же свойства по проходимости, устойчивости и безопасности, что и новая!

Рамные внедорожники на данный момент являются наиболее приспособлены к любому дорожному покрытию и бездорожью.

Но и такие, почти неуязвимые машины попадают в аварии. И в случае повреждения несущей рамы, перед автовладельцем встает вопрос, что делать дальше…

Ведь стоимость и замена новой рамы для такого автомобиля может доходить до 30% от общей стоимости внедорожника.

Кузовной ремонт рамных автомобилей считается одним из самых сложных по нескольким причинам.

Рама — это основной силовой элемент автомобиля. Она не только изготовлена из сверхпрочной стали, но и дополнительно усилена в 17-ти местах.

Поэтому ремонт рамы автомобиля крайне сложный и требует специального оборудования. Самое главное условие — это умение мастера мыслить трёхмерно.

Обычно при ударах раму скручивает в трех плоскостях. Именно из-за сложности восстановления большинство автосервисов списывают ее на замену.

А это влечет за собой целый веер финансовых потерь и дополнительных проблем:

  • Любая рама стоит от 130 000 до 380 000 рублей. И обычно ее нет в наличии (а заказ и доставка занимает от 1 месяца, ведь это негабаритный груз).
  • Работы по замене рамы очень дорогие и трудоемкие.
  • На большинстве автомобилей рама — это номерной агрегат. При ее замене на другую — продать такой автомобиль дорого уже не получится, у покупателя сразу возникнут справедливые вопросы. Скрыть факт замены рамы от будущего покупателя практически невозможно, и поэтому приходится рассказывать правду о характере аварии. По статистике, узнав правду, 70% клиентов сразу же отказываются от покупки данного автомобиля, а оставшиеся пытаются снизить цену как минимум на 30-40%.

Цена новой рамы зависит от марки автомобиля, а к расходам по ее замене еще нужно прибавить стоимость работ по снятию и последующему монтажу кузова и всех остальных узлов.

Наш сервисный центр позволит сократить Ваши расходы в разы, выполнив восстановление поврежденной рамы Вашего внедорожника.

Несмотря на то, что рамы внедорожников выполнены из высокопрочной стали с усиленными рёбрами жесткости во всех плоскостях, наши мастера на специальном оборудовании буквально «развернут» и выправят поврежденные участки, восстановив первоначальную геометрию рамы со всеми присущими ей свойствами жёсткости.

Преимущества восстановительного ремонта рам

  • Большая экономия — по сравнению с покупкой и установкой новой рамы на автомобиль
  • Экономия времени: не нужно ждать поставки рамы из заграницы, ремонт у нас обойдется от 2 до 6 недель
  • Полученный после ремонта автомобиль будет иметь те же свойства по проходимости, устойчивости и безопасности, что и при наличии новой рамы!

Наиболее частные повреждения:

  • раму повело — искривления, перекосы, кручение
  • смещение рамы — боковое, диагональное
  • дефекты и деформации рамы, трещины
  • скручивание и вертикальный изгиб
  • рама лопнула, треснула, или требует сварки
  • загнуло раму или погнута ее часть

Для оценки присылайте фотографии повреждений на электронную почту мастерской: [email protected]

Косметика и защита кузова

Не стесняйтесь, напишите нам! Или позвоните на номер:

+7 (495) 979-33-81

Пн-Пт — 10-20 Сб — 10-16

Рамная конструкция автомобиля

Конструкция рамного автомобиля

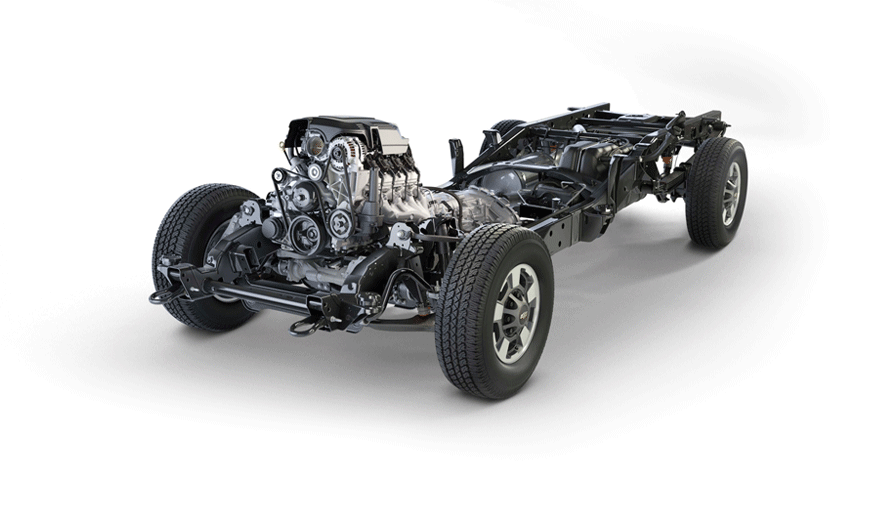

Если вы внимательно рассмотрите, какова конструкция рамного авто, то поймете, что рама в нем играет огромную роль. Именно на нее монтируются важные узлы и агрегаты транспортного средства, и от ее надежности и технических характеристик зависит, как эти агрегаты будет работать. Рама, по сути, представляет собой несущую систему автомобиля – своеобразный «скелет», к которому крепятся, как трансмиссия, двигатель и подвеска, так и сам кузов

Рамный кузов делает автомобиль более прочным, поэтому качественно ухаживать за рамой, защищая ее от коррозии и внешних повреждений, чрезвычайно важно. К рамным автомобилям-внедорожникам относятся: Уаз Hunter, Уаз Patriot, Great Wall Hover H3, Great Wall SUV, Great Wall Deer, SsangYong Kyron, SsangYong Rexton, Nissan Patrol, Suzuki Jimmy, Shevrolet Tahoe, Mercedes G-Klasse, Toyota Land Cruiser Prado, Land Rover Defender, Mitsubishi L200, Mitsubishi Pajero Sport. Это далеко не полный список рамных автомобилей, однако эти модели пользуются наибольшей популярностью у автовладельцев

Это далеко не полный список рамных автомобилей, однако эти модели пользуются наибольшей популярностью у автовладельцев.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
