Десять технологий будущего, которые изменят автомобиль

Сборка автомобиля

Перед постройкой опытного образца нового автомобиля изготавливают макет его кузова в натуральную величину. Он нужен конструкторам и инженерам, чтобы изучить расположение сидений, руля, педалей. Всего того, что называется эргономикой. Одновременно с этой работой приступают к делу специалисты по агрегатам, то есть по двигателю, коробке передач и трансмиссии. Сначала все агрегаты проходят испытания на стенде, и только потом их устанавливают на опытный образец.

Сварка кузова автомобиля

Создание современного автомобиля невозможно без помощи компьютера. Сейчас компьютер стал основным инструментом для проектирования и даже испытания автомобиля. Например, одна из последних модификаций автомобиля «Форд Мондео» создана полностью на компьютере без единого бумажного чертежа. Не было также и пластилиновых моделей. Тем не менее испытателям новый автомобиль сразу очень понравился, и машина с успехом была запущена в серийное производство

Современный автомобильный завод — это целый город. В одной части города собирают узлы и агрегаты, в другой — кузова. Значительную часть операций выполняют роботы. Движениями роботов управляют опять-таки компьютеры. В искрах и сиянии электросварки кузов автомобиля перемещается с места на место. К лонжеронам приваривается пол, потом крылья и крыша. В других цехах роботы с поразительной точностью собирают двигатели. Наконец, все части автомобиля встречаются на главном конвейере. С него уже выезжают полностью готовые машины.

Современный автомобильный завод

Особенности дизайна автомобилей: внимание к деталям

1. Цифровые вентиляционные отверстия Audi TT. В 2016 году вентиляционные воздуховоды автомобилей оснастили цифровыми технологиями. Это небольшие ЖК-экраны и регуляторы, которыми можно регулировать температуру, воздушные потоки в салоне автомобиля.

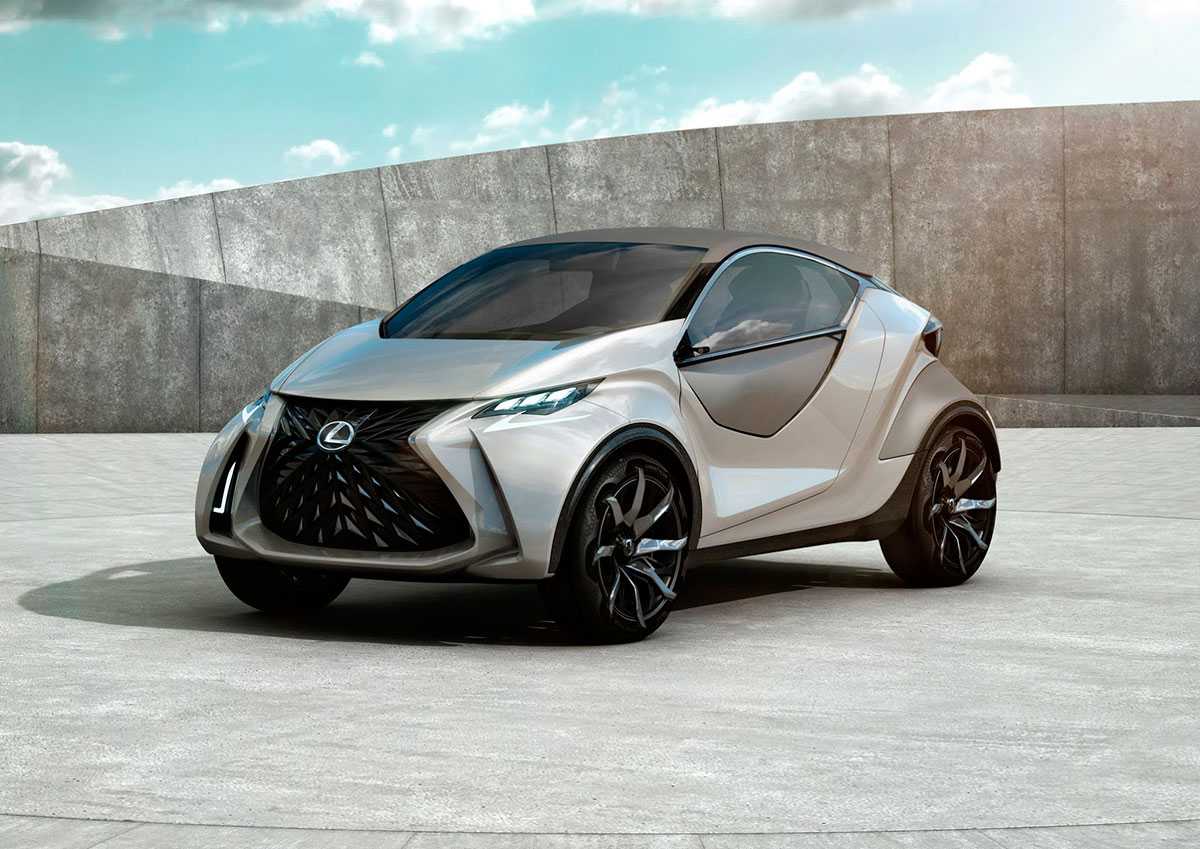

2. Концепт Lexus LF-SA выполнен в стиле оригами

Внимание приковывает решетка радиатора, которая похожа на атакующую стаю пираний

3. Дифузор Ford GT который установлен в задней части выглядит как небольшой ядерный реактор. Задние фонари напоминают сопла ракетного двигателя, которые работают на полную мощь.

4

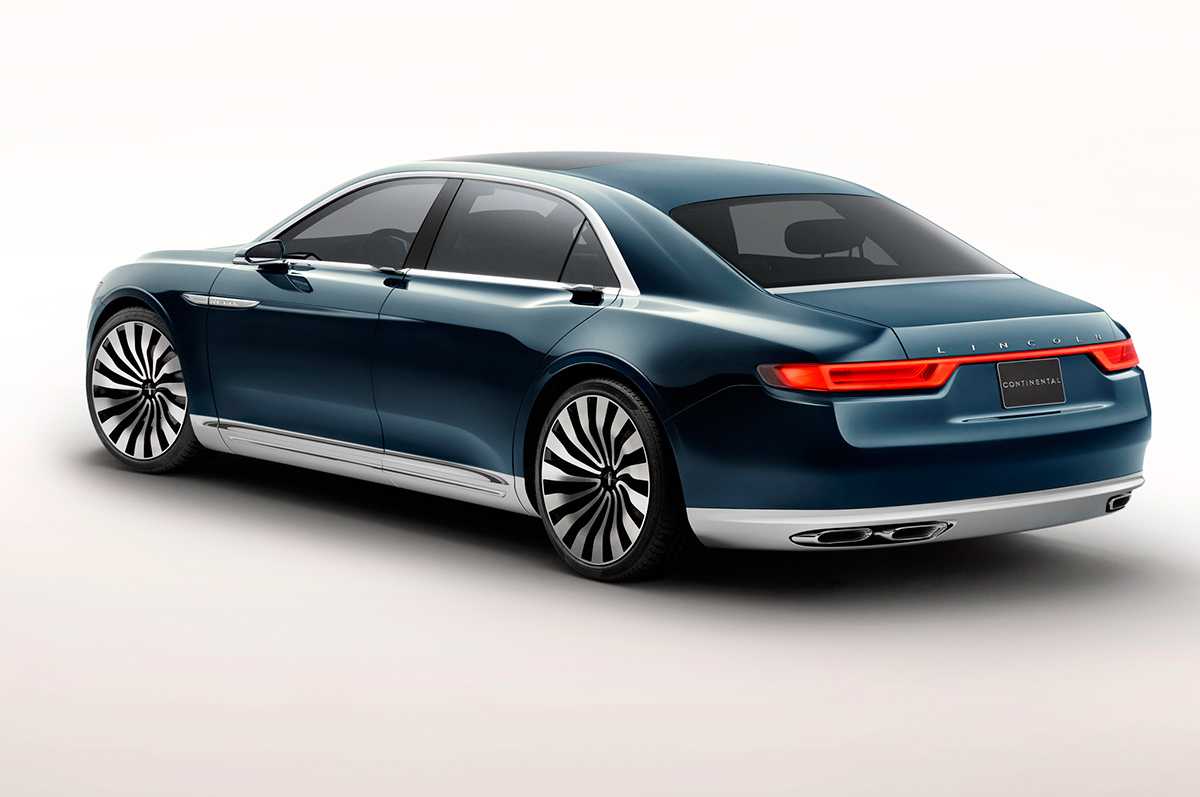

Создатели Lincoln Continental 2016 тоже уделили внимание фонарям, которые в сочетании с хромом смотрятся невероятно ярко. На примере этой машины видно, что можно сделать акцент на заднюю часть авто, и она все равно будет выглядеть круто

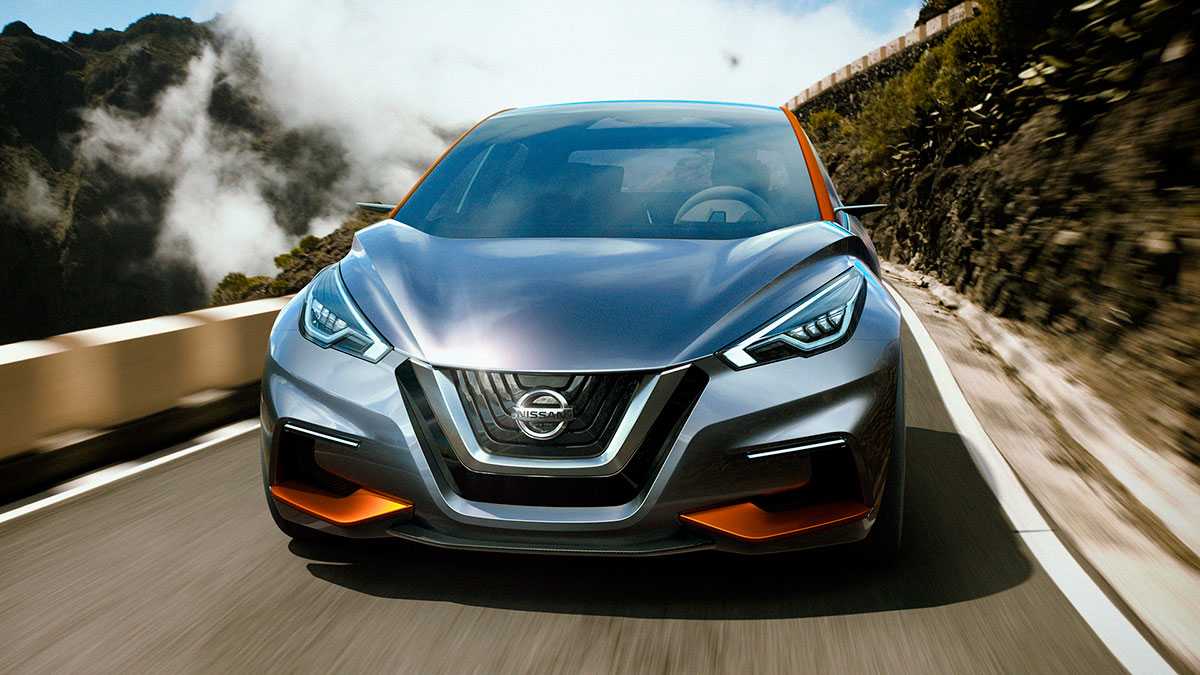

5. Концепт Nissan Sway чем то похож на Lexus LF-SA. Его можно сравнить с ястребом, который нападает на добычу. Особенность дизайна машины в том, что Широ Накамура сделал авто похожим на большой автомобиль, при том что Sway – малолитражка. Этот эффект достигается благодаря необычным боковым волнам на кузове, которые и создают обманчивое впечатление о больших габаритах авто.

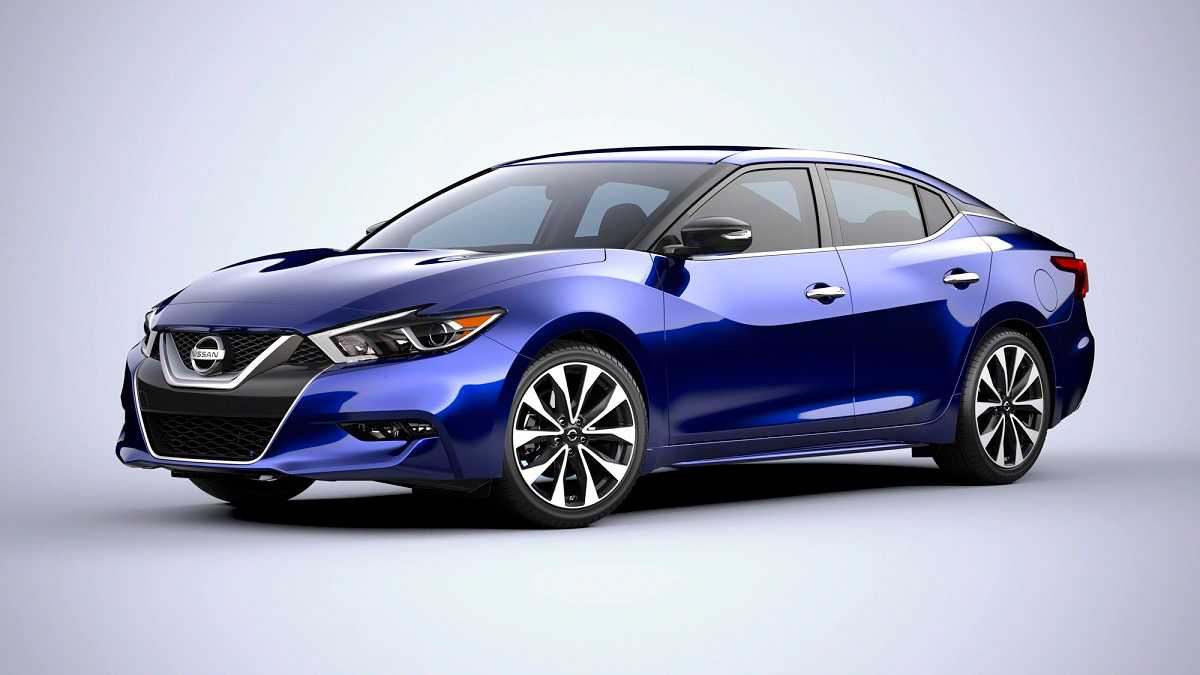

6. В дизайне Nissan Maxima 2016 V-образная крыша позволяет достичь эффекта «дизайн-движение», когда кажется, что машина движется, хотя она стоит. Этот прием часто используют при создании спортивных автомобилей.

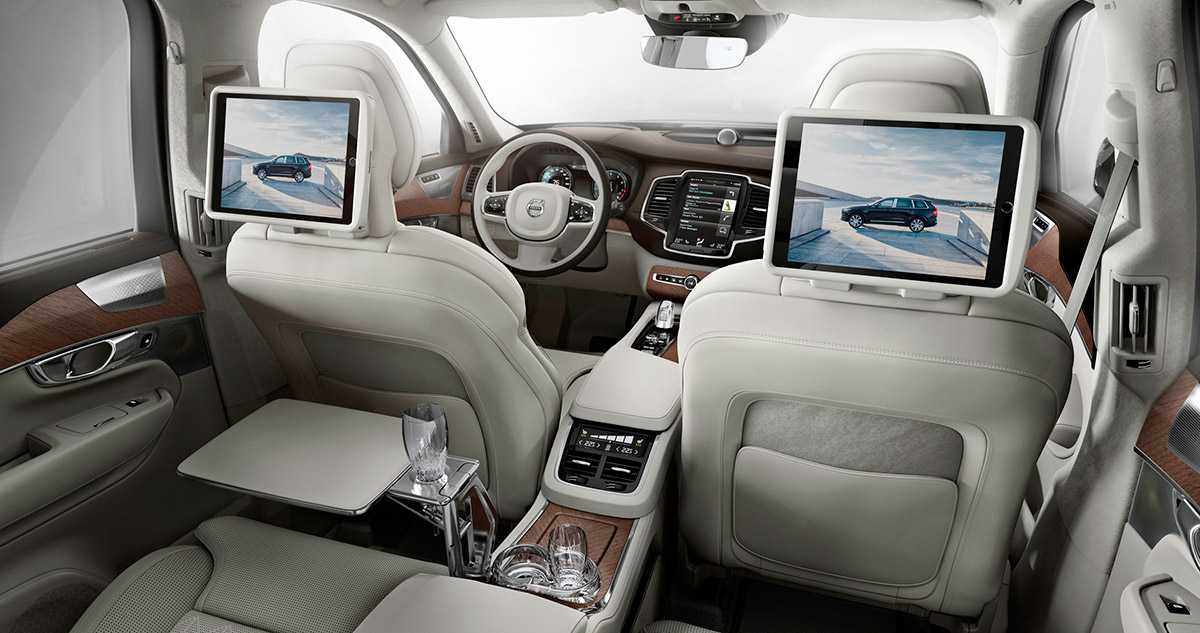

7. Дизайн салона машины Volvo XC90 отличается большим количеством утонченных деталей. Например, стеклянной ручкой переключения скоростей, которую для Volvo создала стекольная компания Orrefors (одна из лидеров мировой стекольной отрасли).

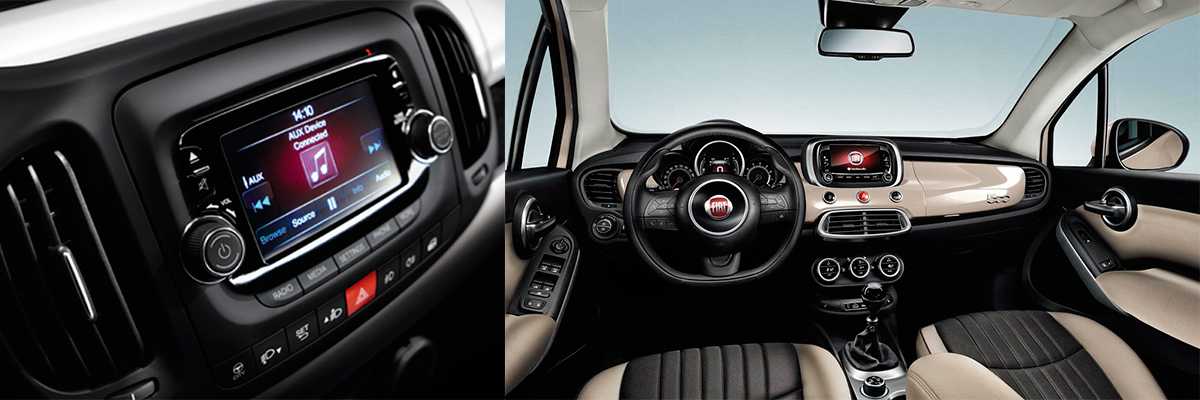

8. Сейчас сложно представить салон машины без информационного экрана. Однако не все они хорошо вписываются в дизайн интерьера машины. В Fiat 500X 2016 сенсорный экран стилизован под старый телевизор с двумя ручками внизу. Такой ретро дизайн смотрится нестандартно и очень стильно.

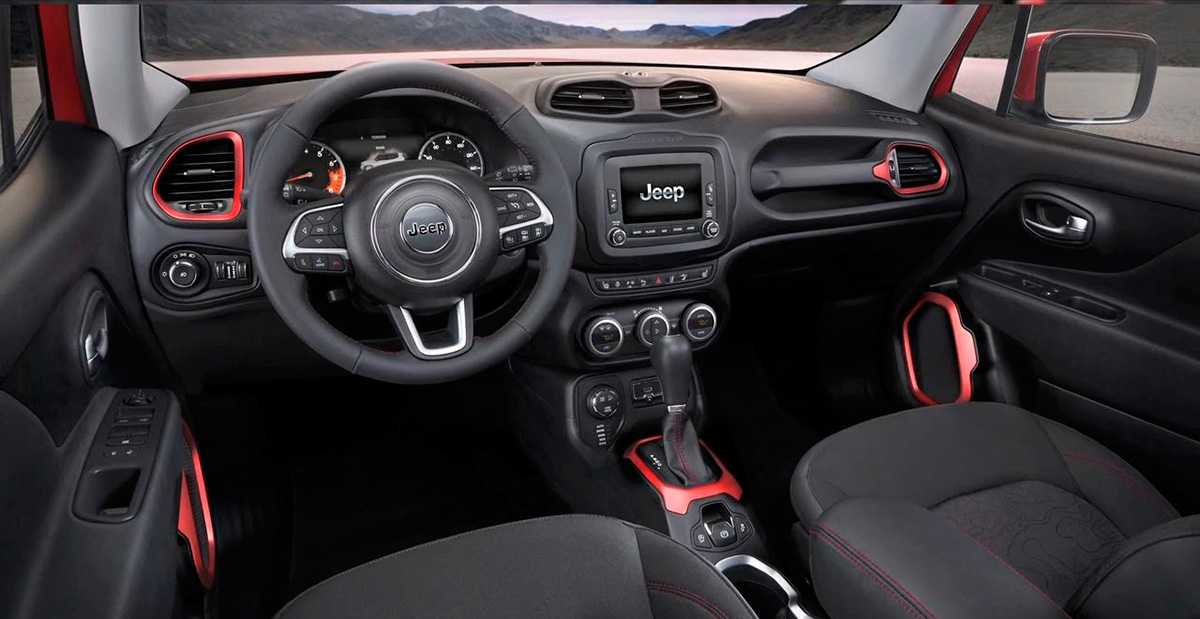

9. Интерьером Jeep Renegade 2015 года занимался Клаус Буссе. Благодаря ему дизайн автомобильных сидений, зеркал заднего вида, салонных панелей, ковриков, центральных консолей и даже багажника украшен тематическими рисунками

По замыслу мастера это позволяет привлечь внимание к тем местам в авто, на которые обычно не смотришь

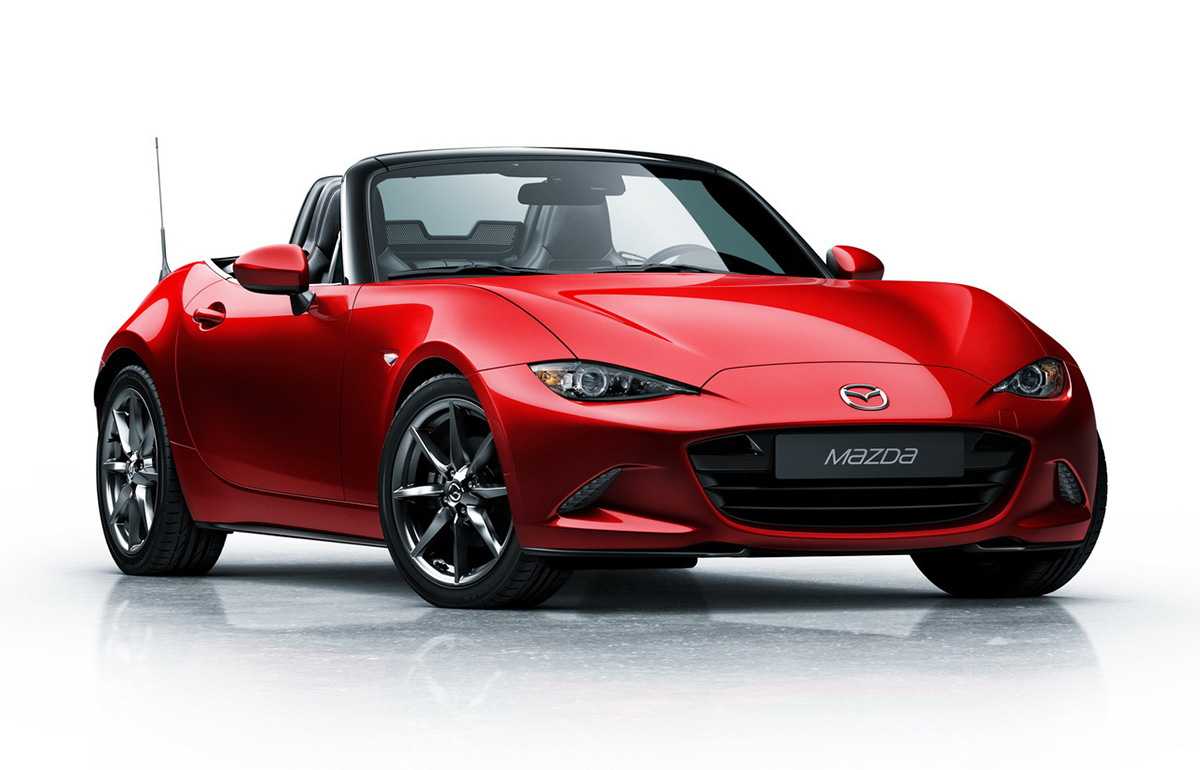

10. Mazda MX-5 Miata выполнена в классическом дизайне и придерживается стиля марки. Оригинальность этой модели в округлостях и дутых крыльях машины. Их дополняет классическая оптика и в завершении получился не просто автомобиль, а предмет искусства.

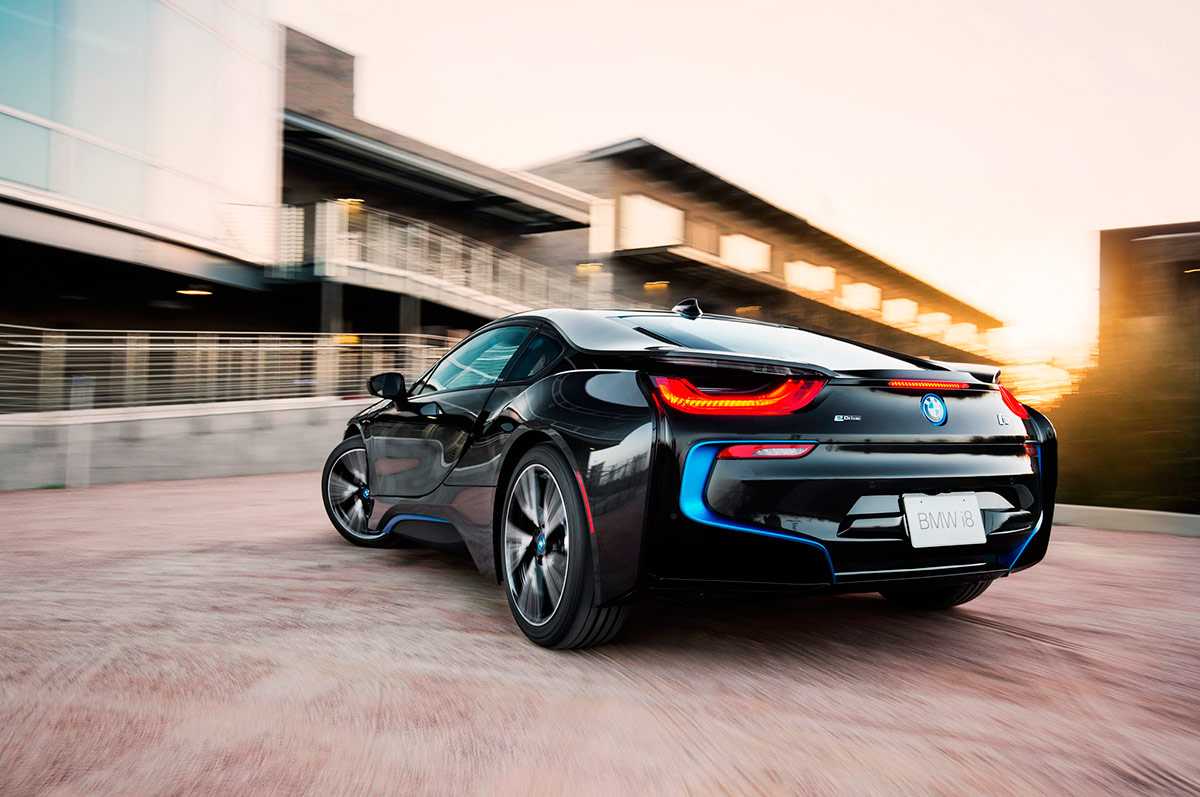

11. BMW i8 2014 можно назвать шедевром дизайна автомобиля. Этот спорткар выполнен в футуристическом стиле. У него динамичные формы и четкие линии. Фишкой авто являются светодиодные фары с лазерной технологией красного и синего цветов. Благодаря сочетанию с металлом от них невозможно оторвать взгляд.

12. Концепт Nissan Gripz получил название «Эмоциональная геометрия». Внешний вид характеризуется неординарными линиями, цветами и сочетанием различных структур. Они отлично вписываются в общую идею дизайна и красиво обтекают заднюю оптику машины.

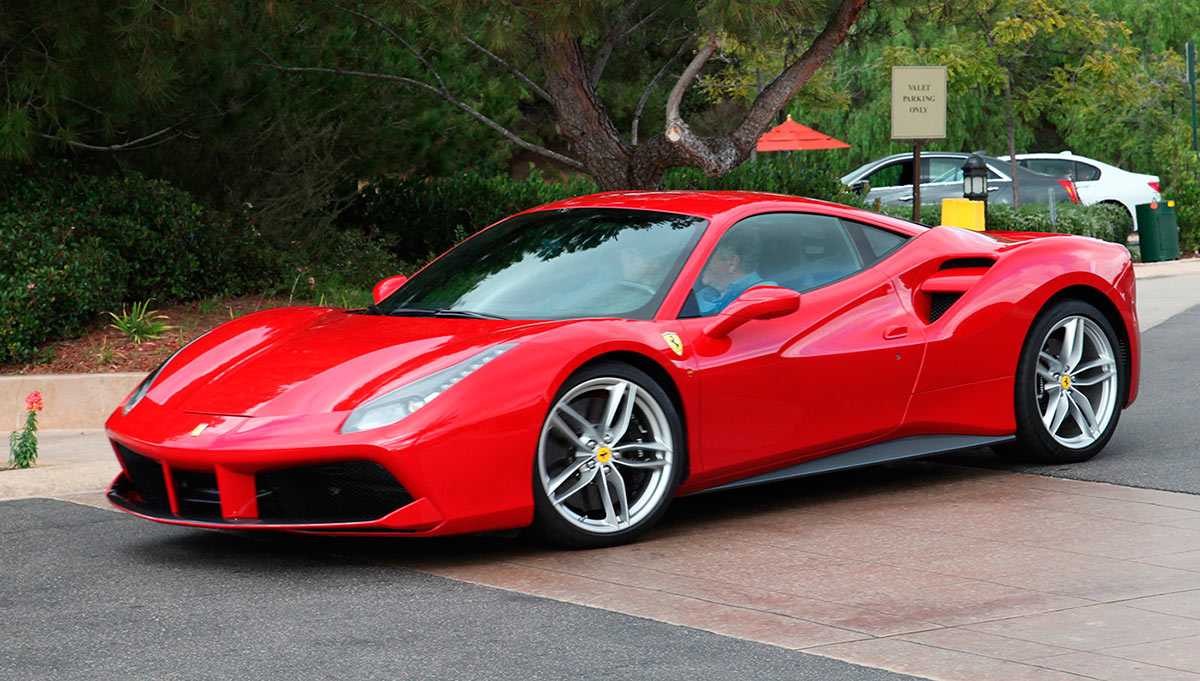

13. Суперкар Ferrari 488 выиграл приз за лучший дизайн в 2016 году по версии престижного Red Dot Design Awards. Дизайн автомобиля напоминает модель 458 Italia и имеет частичные отсылки к 308 GTB. Благодаря более совершенной аэродинамичной системе (по сравнению с 458 Italia) кузов автомобиля развивает на 50% больше прижимной силы, и создает меньше сопротивления воздуху.

В дизайне авто узнаются ретро-нотки. Благодаря выразительным боковым воздухозаборникам легко провести параллели с моделью 308 GTB, которая выпускалась в 70-80 годах. Другие яркие элементы модели – большой воздухозаборник, широкий передний спойлер, дуфузор с активными задними закрылками.

Интерьер авто практически не отличается от предыдущих моделей, но дизайнеры оснастили его новыми треугольными вентиляционными отверстиями климат контроля, сидениями нового образца и обновили интерфейс информационно-развлекательной системы.

Для создания дизайна авто обратитесь в студию промышленного дизайна KLONA. Благодаря нашему опыту, профессионализму и нестандартным подходам дизайн вашей машины будет неповторимым!

Вопросы сертификации

Но проблемы поджидают не только энтузиастов-«самоделкиных». Сложности могут возникнуть у автовладельца, который купил к машине бампер, сделанный сторонней компанией. Теоретически, даже подогрев сидений, установленный внештатно, тоже нужно будет оценивать в лаборатории, равно как и другие электроприборы.

«Во всем мире, если оборудование сертифицировано для конкретного типа ТС, его можно устанавливать без ограничений. Но у нас забыли слово «тип». И получить сертификат для конкретной модели нельзя. Нужно получить сертификат на конкретное оборудование для конкретного автомобиля, что, в принципе, противоречит всей идее сертификации», — пояснил Антон Шапарин. По его мнению, нужно просто добавить слово «тип» в 77-м пункт техрегламента.

На усмотрение эксперта

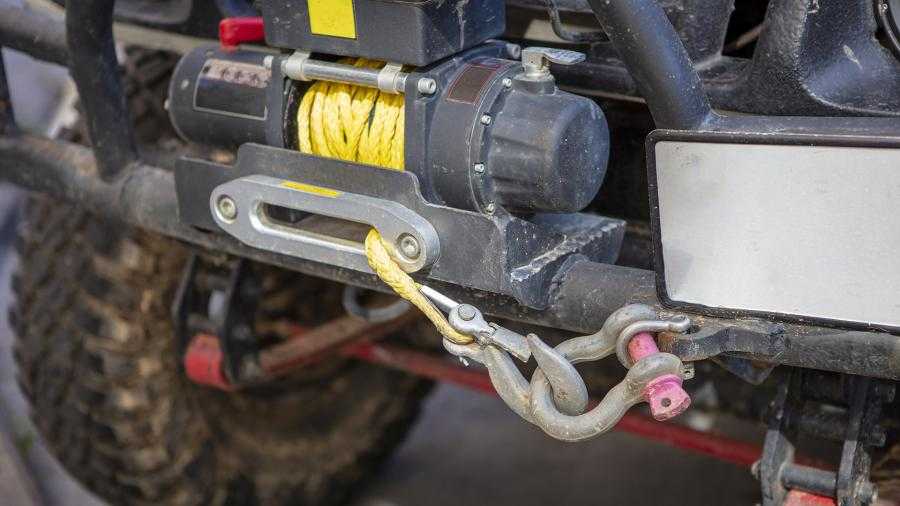

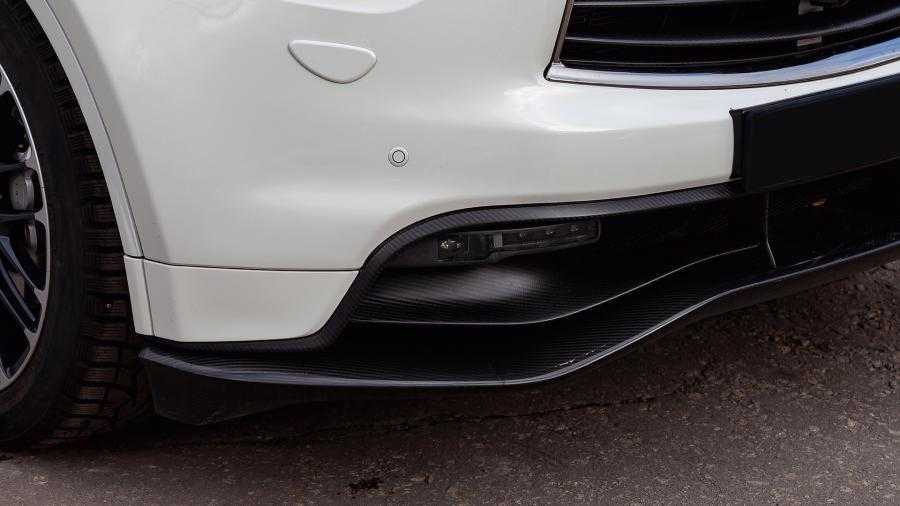

Каждый компонент тюнингованного автомобиля, которому разрешено выезжать на дороги общего пользования, должен быть сертифицирован на соответствие правилам ЕЭК ООН. Если речь идет, к примеру, о сплиттере, то при испытании необходимо имитировать наезд на пешехода. Сделать это можно лишь в нескольких лабораториях, и обойдется тест дорого.

Между тем сейчас нет четких правил, к какому типу относить ту или иную деталь, какие испытания должны проводиться. Зачастую право решения зависит от произвола конкретного эксперта.

Вас посчитают

Фото: Depositphotos

«Это остается на усмотрение специалистов лаборатории, которые либо санкционируют определенные виды переоборудования, либо нет. Если вы установили другую тормозную систему и эксперт скажет, что это объект технического творчества и откажет в документах, зарегистрировать это будет нельзя», — рассказал Шапарин. Он также отметил, что нет определенности и с заменой двигателя. У Минпромторга свое видение, а у МВД — свое, и вопрос еще не разрешен.

Несущий кузов – что это? Принципиальные отличия

Традиционной считается рамная конструкция кузова. Но постепенно ей на смену пришла инновационная разработка – несущий кузов. В нём объединены в одно целое рама и сам кузов. Несущий поскольку несет в себе всю тяжесть «начинки».

В местах, наиболее уязвимых установлены усиления, как и в нижней части (там, где в традиционной версии находится рама) стоят поперечные и продольные силовые элементы. Единый кузов «собран» из спрессованных листов разной формы, соединенных методом «контактная сварка». Такую конструкцию годами использовали в авиастроении.

Несущий кузов легче и прочнее. Нагрузка распределена по всей конструкции (а не только на нижнюю часть, как в рамной конструкции). С появлением новой технологии создания кузова автомобиля, появилось и больше возможностей для дизайнеров, для создания уникальных экстерьеров. Однако традиционная форма не «канула в лету»: грузовики, тяжелые внедорожники и некоторые легковые автомобили до сих пор производят на раме.

«Классический» – с 1931 по 1947 год

В этот период концепция дешевого автомобиля для людей и стальной самонесущий кузов получили дальнейшее развитие. В 1934 году Citroen показал модель Traction Avant. Это был переднеприводный автомобиль, где передняя часть кузова была сделана так, что двигатель вместе с системой охлаждения и шасси стали единым целым. Поэтому устанавливались они как один модуль.

Автомобиль выделялся среди конкурентов наклонной задней поверхностью кузова, которая стала дверью багажника. На нем размещалось запасное колесо. Такое решение расширило возможности владельца в части перевозки вещей, поэтому концепция быстро завоевала признание покупателей.

Другим известным французским автомобилем этого периода являлась модель 2CV, которая была запущена в производство в 1936 году. Однако из-за Второй мировой войны производство автомобиля остановили. Выпуск модели возобновили только после окончания войны. Машина выпускалась до 1990 года.

Итальянцы в 1936 году представили крошечный Fiat 500 под названием Topolino. Немецкий инженер Фердинанд Порше также работал над «народным» автомобилем – машину и представил под таким названием Volkswagen на Берлинском автосалоне в 1938 году.

В модели воплотилась концепция жесткости. К рельефной пластине пола привинчивалась верхняя часть корпуса. Из-за компактных размеров и специфического дизайна модель получила название «Жук». Это культовое творение немецких инженеров выпускалось до 2003 года. С конвейера за весь период массового производства сошло 21 529 464 экземпляров.

Даже в Польше были предприняты попытки создать собственный автомобиль. Модель LS (Lux-Sport) создал на Национальном инженерном заводе в Варшаве Станислав Панчакевич. Он также разработал в 1921-1923 годах кузов первого польского легкового автомобиля CWS T1. После войны Панчакевич вместе с другими польскими конструкторами построил прототип первого польского грузовика Stara 20. Конструктор также принял участие в создании проекта мотоцикла «Сокол», под его руководством разработали также кузов автобуса Fiat 666 RN.

Как устроена рамная конструкция автомобиля

Рамная конструкция автомобиля представляет собой несущую систему, на которой смонтирован двигатель внутреннего сгорания (ДВС), детали трансмиссии и подвески и, собственно, кузов. Такое устройство обеспечивает максимальную надежность машины при эксплуатации в реальных дорожных условиях. Не стоит забывать, что железнодорожный транспорт стал прототипом для автомобильных средств передвижения, и, соответственно, взаиморасположение элементов на первых порах перекочевало оттуда. Паровоз перемещал такие объемы груза, которые и не снились машине, поэтому рамная конструкция автомобиля имеет очень большой запас прочности.

Самые первые рамы в 20-х годах прошлого столетия изготавливались из металлических труб прямоугольного сечения. Они были универсальны и технологичны на производстве. К 1930-м годам в автостроении начался постепенный переход к интегрированию рамы и кузова. Стали появляться полурамные и несущие транспортные средства. В итоге, практика показала, что рамная конструкция автомобиля актуальна для тяжелых машин. Грузовики, тракторы, внедорожники, лимузины делаются по этому «рецепту». Особенно это касается бронированных лимузинов, огромный вес которых может удержать только полноценная рама, изготавливаемая, как правило, по отдельному заказу.

Рамная конструкция автомобиля четко подразделяет элементы на силовые и декоративные. Рама воспринимает нагрузки от мотора, трансмиссии и колес. Также она играет важную роль в пассивной безопасности автомобиля. Шасси – это совокупность рамы и силового агрегата с коробкой передач и подвеской. Оно, в принципе, может передвигаться и без кузова.

Кузовные панели формируют внешний облик и образуют кабину для водителя и пассажиров. Некоторые элементы кузова могут быть усилены дополнительным каркасом, но это касается, в основном, безопасности людей и не влияет на демпфирование нагрузок от мотора и от дорожного покрытия. Схема постоянно совершенствовалась, и со временем появилось несколько отдельных подвидов, характеризующих силовую структуру. Выделяют лонжеронные, хребтовые (в том числе вильчато-хребтовые), периферийные и решетчатые типы, особняком стоят несущие и полунесущие разновидности.

За оформлением — во Владивосток

Нововведение создаст не только порядок, но и проблемы. Когда ГОСТ вступит в силу, автомобиль необходимо будет предоставлять в испытательную лабораторию. Прежде всего стоит отметить, что данный ГОСТ направлен на ввозимые на территорию РФ автомобили, а не находящиеся в эксплуатации транспортные средства.. Число испытательных лабораторий очень невелико: на всю страну их всего два десятка. Их много в Москве, достаточно во Владивостоке и минимальное количество в регионах. В большинстве городов нет ни одной лаборатории. В том случае, если специалисты лаборатории выдадут документы на машину из другого региона, компания получит огромные штрафы от Росаккредитации.

Вас посчитают

Фото: Depositphotos

«Единичным транспортным средствам, которые впервые выпускаются в обращение на территории Таможенного союза, требуется приехать в лабораторию. Но это правило нецелесообразно распространять на уже эксплуатируемые автомобили. У нас есть Магадан, Якутия, Сахалин. Что, житель Камчатки поставит себе лебедку и фаркоп и поедет во Владивосток оформлять переоборудование? Да он потратит на транспортные расходы больше, чем на оборудование», — рассуждает руководитель столичной исследовательской лаборатории Юрий Пархоменко. По его словам, в правительстве рассматривают вопрос о возможности дистанционного осмотра транспортных средств, уже стоящих на учете.

«Победа» в дрифте

Один из подобных «объектов индивидуального технического творчества» переделал из «Победы» блогер Сергей Харитонов. У рассчитанной на дрифт машины подвеска от BMW, а мотор от Lexus.

Вас посчитают

Фото: Pixabay

«На машине езжу по городу. Да, это опасно. Несколько раз меня останавливали сотрудники ДПС. Во всех случаях отпускали просто так, потому что повезло, потому что им понравился проект, потому что я не грубил. Все мы люди, и все могут пойти на снисхождение. Но меня предупредили, что, если будет рейд, там я уже просто так не отделаюсь. Согласно п. 1 ст. 12.5 КоАП, автомобиль могут лишить регистрации. Я знаю и понимаю, что это рано или поздно может произойти», — рассказал Харитонов.

Как оформить тюнинг автомобиля или любые подобные изменения внесенные в конструкцию?

Согласно действующего законодательства любые изменения в конструкцию ТС необходимо сертифицировать и оформить в органах ГИБДД. Для этого вам необходимо пройти процедуру в соответствии с Техническим регламентом Таможенного союза о безопасности транспортных средств №877 от 9.12.2011 года.

То есть, владелец автомобиля, который внес изменения в конструкцию своего транспортного средства должен пройти 2 проверки в специализированных организациях и затем уже в случае положительного решения экспертизы на безопасность транспортного средства, оформить соответствующие изменения в органах ГИБДД, которые будут внесены данными органами в особые отметки паспорта транспортного средства, где будут отмечены сертифицированные конструктивные изменения внесенные в автомобиль.

Внимание! Обращаем ваше внимание друзья на следующее, органы Госавтоинспекции не занимаются сертификацией тюнинга и любых других внесенных изменений в конструкцию кузова. Согласно действующего законодательства органы ГИБДД занимаются только выдачей разрешения на установку дополнительного оборудования в автомобиль.

Куда надо обращаться для легализации тюнинга машины и внесения в конструкцию транспортного средства изменений?

Для начала Вы должны обратиться в испытательную лабораторию, которая имеет аккредитацию Таможенного союза. Для этого необходимо, собственнику транспортного средства подать заявление (также возможна подача заявления представителем по нотариально заверенной доверенности). Подробней о том как это можно сделать, нами описано в нашей статье «Оформление установки газового оборудования на автомобиль» или можно посмотреть здесь.

После чего аккредитованная организация проведет предварительную техническую экспертизу автомобиля. В случае безопасности вносимых изменений в конструкцию транспортного средства уполномоченная организация выдаст положительное заключение о возможности установки дополнительного оборудования на данное автотранспортное средство.

Затем, получив положительное заключение аккредитованной организации о возможности установки доп. оборудования необходимо обратиться в органы ГИБДД с соответствующим заявлением, для получения предварительного разрешения на изменения в конструкцию транспортного средства.

Далее органы Госавтоинспекции, рассмотрев поступившие заявление от собственника автомобиля или от его представителя (по нотариально заверенной доверенности), выдадут свою резолюцию о возможности изменений в устройство и конструкцию ТС.

Получив такое разрешение ГИБДД о внесений изменений в конструкцию автомашины Вы должны установить оборудование на машину самостоятельно (в случае, если положительное заключение о возможности внесения в конструкцию ТС предусматривает самостоятельное проведение работ по модернизации автомобиля) или обратиться в специализированную организацию, которая имеет соответствующий сертификат на проведение работ по внесению в конструкцию автомобиля каких-либо изменений.

Кроме того, Вы должны иметь на руках у себя заверенные оригинальной печатью сертификаты соответствия на установленное или на устанавливаемое на автомобиль дополнительного оборудования.

После установки дополнительного оборудования и компонентов на автомобиль Вы должны пройти техосмотр на станциях техобслуживания на предмет соответствия транспортного средства требованиям действующего законодательства в области обеспечения безопасности дорожного движения.

Пройдя техосмотр и в случае соответствия требованиям обеспечения безопасности дорожного движения Вы получите диагностическую карту техосмотра.

И это еще не все. Далее, после получения диагностической карты Вы должны пройти техническую экспертизу в рамках которой специалисты аккредитованной Таможенным союзом организации проверят ваш автомобиль на безопасность конструкции после установки на него доп. оборудования.

В случае положительного заключения после внесенных изменений в конструкцию автомобиля собственник данного автотранспортного средства или его законный представитель получит на руки заключение экспертизы о безопасности установленного на автомобиль не заводского оборудования.

В заключении всего Вы должны обратиться в органы ГИБДД предоставив последним все ранее полученные документы для внесения этих изменений в конкретные данные о транспортном средстве. Органы Госавтоинспекции внесут все эти соответствующие сведения о внесенных изменениях в конструкцию ТС в базу данных, а также внесут эти изменения в паспорт данного транспортного средства (ПТС) и после этого выдут новое регистрационное свидетельство в котором, в графе «Особые отметки» будет внесена запись об установленном в автомобиле дополнительном оборудовании.

Еще раз повторимся друзья, что более подробнее, о процедуре законного оформления установленного на автомобиль дополнительного оборудования, компонентов, а также осветительных приборов и элементов тюнинга, вы можете узнать в нашей статье «Штраф за газовое оборудование в автомобиле».

Сжатие вместо искры

Кажется, что Mazda выиграла гонку десятилетия в сфере технологий детонации топлива. Японский производитель использует сжатие, похожее на дизельный двигатель, а не на искру. Компания заявляет, что к 2019 году будет продана машина, использующая эту технологию экономии топлива.

Существует одна оговорка – Skyactiv-X (так Mazda называет этот двигатель) все-таки полагается на искру для управления воспламенением от сжатия. Небольшая доза газа, впрыскиваемого во впускное отверстие в начале такта создает однородную смесь воздух/ топливо по всему цилиндру. Но она слишком обеднена, чтобы воспламениться исключительно при сжатии. Когда поршень приближается к верхней мертвой точке, подключается инжектор и свеча зажигания почти сразу воспламеняет этот богатый топливом карман. Повышение давления, создаваемое тут, затем приводит к сжиганию обедненной смеси во всей камере сгорания.

Mazda использует этот метод при низких и средних нагрузках с соотношением воздух-топливо примерно 30,0:1. Обычные газовые агрегаты используют значительно больше топлива с коэффициентами ниже – 15,0:1. При высоких нагрузках Skyactiv-X работает как обычный двигатель с искровым зажиганием. Оснащенный нагнетателем, 2.0-литровый японский мотор выдает мощность около 190 л.с., а Mazda обещает 30-процентное улучшение топливной эффективности у такого двигателя.

Энергонакапливающие кузовные панели

К новейшим технологиям в автомобилестроении относятся кузовные панели, способные накапливать энергию намного быстрее, нежели стандартные батареи. Они позволяют поменять тяжелые и громоздкие аккумуляторы на тонкие и легкие. Для их изготовления понадобится использовать полимерное углеводное волокно и смолы. Пополнение запасов энергии производится включением в розетку, альтернативный способ ─ использование системы рекуперации энергии тормозов. Причем времени для зарядки такой батареи требуется намного меньше, чем для стандартного аккумулятора. Новый материал имеет очевидные преимущества: прочность и легко изменяемую форму. Также, одно из достоинств подобных панелей ─ существенное снижение веса машины. Разработки данной технологии активно идут в компании Volvo.

Цифровое улучшение амортизаторов

Производитель автомобильного оборудования Tenneco хочет внедрить адаптивное демпфирование для массового производства. Это новая доступная система регулируемых клапанов. Блок DRiV использует соленоиды для управления потоком жидкости через три порта с разными диаметрами. Открытие и закрытие клапанов в разных комбинациях создает восемь различных профилей демпфирования, а быстрое переключение между этими кривыми имитирует работу более дорогих непрерывно регулируемых клапанов, которые являются общими для адаптивных амортизаторов.

Tenneco также снижает потребность в дорогостоящих компьютерах и датчиках движения, устанавливая схемы управления и акселерометры на самом демпфере. Эти устройства получили название DRiV и могут устанавливаться на амортизаторах для любых автомобилей.

Но Tenneco позиционирует их как решение для пикапов, где адаптивное демпфирование поможет эффективно снизить нагрузку при движении по пересеченной местности или транспортировке грузов.

Античный период – до 1905 года

В то время были созданы первые автомобили с двигателями внутреннего сгорания. В 1885 году немец Карл Бенц построил автомобиль под названием Motorwagen. У него было 3 колеса, одно из которых располагалось спереди. Машина была оснащена одноцилиндровым двигателем, установленным сзади.

В то же время немецкий дизайнер Готлиб Даймлер создал собственный автомобиль – это была модифицированная лошадиная повозка. Двигатель располагался в центре – между колесом со стороны водителя и задним сиденьем. Интересно, что, несмотря на небольшое расстояние между резиденциями, инженеры не знали друг друга и не подозревали, что одновременно создают машину, которая впоследствии станет революционной.

Очень интересной, по сравнению с другими автомобилями, была компоновка кузова. В нем размещались 4 пассажира, сидели они на двух скамейках лицом друг к другу. Управлялась модель рулем, расположенным между сиденьями. Но от такой идеи вскоре отказались из-за плохой видимости – водителю было крайне трудно наблюдать за дорогой.

В начале XX века изменились пропорции кузова. Увеличилась колесная база. Более длинное шасси позволило установить второй ряд сидений. Так был создан кузов по фаэтонному принципу, где пассажиры размещались в 2 ряда. В античный период дизайн автомобильных кузовов и их компоновка все еще напоминали гужевой транспорт. Для создания в основном использовалась древесина.

Интересно!

Первое такси было организовано компанией Dailmer в 1897 году и получило название Motor-Drochke. Водитель в нем размещался над передней осью. Это было сделано для увеличения пространства, чтобы пассажиры чувствовали себя комфортно. О защите водителя от непогоды в то время никто не думал.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

  1. Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.
    Блок цилиндров
  2. Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.
    Кривошипно-шатунный механизм: 1 — цилиндр; 2 — маховик; 3 — шатунный подшипник; 4 — коленчатый вал; 5 — колено; 6 — коренной подшипник; 7 — шатун.
  3. Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.
    Газораспределительный механизм
  4. Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.
    Система питания
  5. Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.
    Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.
  6. Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».
    Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.
  7. Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.
    Система охлаждения
  8. Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.
  9. Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система

Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

Что такое концепт-кар?

Концепт-кар — слово английское. Первую его часть, «концепт», можно перевести как «представление о будущем», а «кар» — это просто автомобиль. Все вместе обозначает «машина будущего», какой она представляется конструкторам. Каждая известная автомобильная фирма раз в несколько лет создает такие машины.

Концепт-кары не встретишь на городских улицах, потому что их выпускают в единичных экземплярах или в очень небольшом количестве. Автомобили эти очень дорогие, ведь они воплощают в себе самые передовые достижения науки и техники. Собирают их, как правило, вручную, тщательно подгоняя все детали. На такие машины можно долго смотреть не отрываясь и любоваться ими, как произведениями искусства. Обычно их показывают на больших автомобильных выставках.

Лишь через несколько лет, после того как концепт-кары впервые были показаны на выставке, может начаться выпуск этих машин на автозаводах. Но часто далеко не в том первоначальном выставочном виде, а в упрощенном, чтобы их было легче собирать на конвейере.

Для любителей старинных автомобилей конструкторы компании «Крайслер» сделали кон цепт-кар «Крайслер PT Крузер». Он так понравился всем, кто его увидел, что было решено наладить производство этого автомобиля.

На одной из выставок в Детройте был представлен концепт «Бьюик ля кросс». Это одновременно и седан, и пикап. Для того чтобы машина видоизменилась, не надо нажимать ни на какие кнопки, достаточно только приказать голосом. Правда, пока машина понимает только по-английски. Интересно, что произойдет раньше: машина научится понимать другие языки или покупатели выучат несколько английских слов?

Самые изобретательные по части концептов — японские инженеры. Созданный ими городской автомобиль «Хонда-Фуйя-Йо» может поразить кого угодно. Но пока это автомобиль очень далекого будущего.

Не так давно компания «Дженерал моторс» представила новый концепт пикап «Террадин». Эта машина включает в себя массу технических новинок, которые постепенно будут находить серийное применение. Нажав на специальную кнопочку, можно удлинить кузов и загрузить в него рождественскую елку солидной длины без риска подметать ею улицу. К двигателю подключен специальный генератор, который подает на розетку напряжение 220 вольт.

Японский автомобиль «Хонда-концепт»

Французские концепт-кары всегда обладали большой долей изящества. Почти прозрачная машина «Ситроен Осмос» очень похожа на маленький домик на колесах. Новый концепт-кар «Хёндэ Неос» выглядит как огромный таракан. Но у него мощный двигатель в 250 л. с.

Перед автомобильными инженерами стоят трудные задачи. Например, сделать такие автомобили, которые могли бы ездить не только на бензине, но и на электричестве. Двигатели таких машин называются гибридными. Концепт-кар «Форд Продиджи» как раз с такой силовой установкой.

Концепт-кар «Шоукар»

Машина, созданная в знаменитой итальянской студии «Пининфарина», называется «Метрокубо». Это название ей дали почти в шутку. Дело в том, что она очень напоминает игрушечный кубик. Только самые внимательные найдут, где у этого автомобильчика фары.

Итальянская дизайнерская студия «Бертоне» выдвинула новую концепцию современного автомобиля. У «Слима» два места, расположенные одно за другим, и сдвигающийся, как на самолете, прозрачный колпак над головой. Создатели «Слима» рассчитывают на понимание молодежи.

«Тойота ЕС-3» построена пока в единственном экземпляре. Но японские инженеры так все рассчитали, что по окончании службы машина не будет ржаветь на свалке. Ее можно будет сдать, как пустую бутылку, и переработать всю, без остатка.

«Ситроен Осмос» похож на карету

Поделиться ссылкой

Вывод

На автомобильном рынке сейчас гораздо больше моделей с несущим кузовом. Эта конструкция популярнее рамной, несмотря на очевидные недостатки. Главная причина, по которой безрамная конструкция пользуется популярностью – повышенная пассивная безопасность (сверхпрочная сталь, зоны запланированного сжатия).

Но даже если отбросить главную причину, во многих ситуациях несущий кузов действительно оказывается уместным решением. Подходит для массового производства, создания классических легковых автомобилей. Для быстрой, комфортной езды по городским дорогам. Не подходит для любителей бездорожья, для любителей премиум-класса (премиальные легковые авто создают на раме).
