Как восстановить коленчатый вал автомобиля собственными силами?

Как правильно поставить подушки коленвала

Запомните это, подушки коленвала нельзя менять местами, с какого места сняли подушку туда ее и надо обязательно поставить, и обязательно замок на вкладыше должен ставиться к замку другого вкладыша. А лучше делать так, перед тем как раскручивать коленвал набейте на подушках керном точки, первая подушка одна точка, вторая подушка две точки и т.д. Я пользуюсь набором цифр, но у вас может нет набора цифр, тогда пользуйтесь керном. Также когда набиваете метки на подушках набивайте их так чтобы вам было понятно где перед а где зад подушки, бейте метки ближе к краю переда подушки, тогда при сборке если отвлекаетесь то посмотря на поставленную подушку по меткам поймете что не ошиблись. ВАЗовские подушки двигателя имеют заводские риски на подушках, их можно не отмечать, но можно и наметить хуже не будет.

Фото. Набитая мной цифра 2 на второй подушке, верх цифры смотрит в перед

Был у меня случай, попросили меня посмотреть двигатель, на нем просто заменили вкладыши и не растачивали коленвал. Так коленвал оказался зажатым, меня это сразу удивило, как может быть зажатый коленвал, когда просто сменили старые вкладыши на новые.

Все оказалось очень просто, этому мастеру подсказал другой мастер, что подушки надо прикручивать не замок к замку на вкладышах а наоборот. Перекрутил я подушки, как положено, замок к замку, и коленвал закрутился. Но глядя на этот коленвал сразу понял что вся их работа в пустую, он даже на взгляд был весь в канавках, я ему сказал что толку с работы не будет. Но он решил, что все будет хорошо.

Долго он не поездил, в двигателе как не было давления масла так и не появилось, хотя он и поставил новые вкладыши.

Гильзовые двигатели

Силовые агрегаты со съемными гильзами обработать при помощи хона несколько сложнее, поскольку их проблематично вертикально закрепить на станке.

Поставщики готовых гильз уверяют, что их товар успешно прошел процесс хонингования и не требует никакой дополнительной обработке. Верить этому нежелательно, поскольку если окажется, что обработка не была проведена, силовой агрегат не сможет полноценно работать и быстро выйдет из строя. Чтобы этого избежать, рекомендуется хонинговать даже новые гильзы.

Чтобы равномерно прижать гильзы, обеспечив их строгое вертикальное положение, применятся толстая прокладка, которая по форме напоминает головку блока. В ней есть необходимые отверстия, поэтому использование прокладки нисколько не мешает хонингованию.

Пластина крепится к блоку после монтажа гильз и зажимается, как и полноправная головка блока цилиндров, в строгой последовательности и с соблюдением моментов затяжки. После чего проводится обработка хоном, как и в случае с безгильзовым блоком цилиндров.

Применение имитирующей пластины позволяет минимизировать несоблюдение размеров. Хонингование в данном случае можно разделить на четыре этапа:

  1. Грубая обработка. Этот процесс предусматривает снятие большей части металла. Им можно заменить процесс расточки. Для его проведения потребуется много смазывающе-охлаждающей жидкости, а также алмазные хоны.
  2. Обработка хоном зернистостью 150.
  3. Обработка хоном зернистостью 300-500.
  4. Крацевание. Этот процесс не предусматривает снятие металла и изменение обрабатываемого диаметра, а используется лишь для очистки поверхности от абразивных остатков. В качестве инструмента крацевания применяют нейлоновые щетки с добавлением кремниевых кристаллов.

Некоторые автомобилисты уверены, что хонингование можно выполнить дома самостоятельно, используя лишь дрель или перфоратор. Это ошибочное заблуждение, поскольку обеспечить необходимую точность и шероховатость в домашних условиях вряд ли получится — обработанные таким способом цилиндры не смогут проработать долго, что приведет к быстрому выходу мотора из строя.

Процесс хонингования следует выполнять только на определенных станках специалистами, имеющими опыт и необходимое оборудование. Только тогда вы получите качественно обработанные цилиндры, которые смогут прослужить достаточный период времени.

Растачивать коленчатый вал или нет

Теперь надо определить надо растачивать коленчатый вал или нет, обратите внимание на шейки коленчатого вала, видны на шейках риски и волнообразные канавки, проведите пальцем по шейке, если видны на шейке риски, канавки и проведя пальцем почувствуете малейшую волнистость даже не задумывайтесь, везите на расточку коленчатый вал. Но не покупайте сразу вкладыши на коленвал, после расточки расточник скажет какие надо покупать вкладыши, так как бывает из за большого износа шеек коленчатого вала растачивают на два размера больше

Фото. Сильно выработанная шейка коленчатого вала Волги

Редко бывает и так шейки коленчатого вала на вид хорошие, обратите внимание на коренные вкладыши и если на вкладышах увидите блестящею потертость это говорит о том что коленвал прослабленный и имеет большой зазор, и болтаясь во вкладышах набивает блестящие полоски

Фото. Вкладышы с признаками большого износа коленвала

Но не спутайте, также блестящие полоски на вкладышах могут и появиться при установке коленвала при закручивании подушки с вкладышем, когда коленвал получается зажатым, и еле прокручивается или клинит. В этом случае, первое шлифовщик допустил ошибку при шлифовке коленвала, второе под вкладыш попал мусор, поэтому при установки вкладышей тщательно протирайте постели (то место куда устанавливается вкладыш называется постель).

Если просто заменить вкладыши не шлифуя изношенный коленвал, то это все равно что выкинуть деньги на ветер, эффект будет нулевой.
Также если в двигателе до ремонта было очень слабое давление масла (на холостых горит лампочка давления), это уже говорит о том, что надо растачивать коленвал под ремонтные вкладыши.

Лучше не полениться и отвезти коленвал на расточку, и переплатить немного денег, чем просто заменить вкладыши.

Железо не обманешь!

Используя эти советы сможете легко определить без микрометра надо шлифовать коленчатый вал или нет.

Почему раньше на вкладышах Жигулей были отверстия, теперь нет?

Потому что отверстия на втором вкладыше не нужны. Смазка вкладыша и шейки коленвала поступает через сквозное отверстие в шейки коленвала. В верхнем вкладыше есть отверстие с проточкой, масло под давлением входит в отверстие коренной шейки, смазывая шатунную шейку и нижний вкладыш без отверстий через сквозное отверстие коренной шейки.

А вот почему не стали делать проточку в нижних вкладышах Волги в 402 движке, не знаю, коренная шейка коленвала в этих двигателях не сквозная, отверстие только с одной стороны. Получается, подача масла шатунной шейки коленвала идет импульсом, когда отверстие шейки проходит по верхнему вкладышу с отверстиями. Нижний вкладыш без проточки, смазывается маслом уволакивающем за собой шейкой коленвала, конечно это вызывает небольшое голодание в масле нижнего вкладыша.

Неисправности коленчатых валов

Рассмотрим типичные неисправности коленчатых валов:

  • течи сальников коленчатого вала;
  • «масляное голодание» рабочих поверхностей;
  • механические повреждения коленчатых валов;
  • естественный физический износ;
  • ненормальный повышенный физический износ.

Сальник коленвала требующий замены

Это интересно: Технические характеристики 4B11 2,0 л/165 л. с.

Для коленчатых валов, как и для других деталей двигателя, наиболее опасно «масляное голодание». Причиной может быть поломка маслонасоса, забитый канал подачи масла, низкий уровень масла в двигателе. Это приводит к повышенному трению подшипников, нагреванию элементов. Дальнейшая эксплуатация двигателя в таком режиме приведет к его перегреву, полному заклиниванию и к капитальному ремонту. «Клин» на ходу может привести к критическим повреждениям вала или других узлов двигателя.

Вода и топливо попадая в масло меняют его хим. состав и степень вязкости. Причиной может быть значительный износ цилиндропоршневой группы, нарушенная структура прокладок, микротрещины в блоке двигателя или ГБЦ.

Повреждения шейки шатуна по причине отсутствия смазки

Со временем шейки и подшипники подвергаются износу, увеличивается допустимый зазор, появляется люфт коленвала, это приводит к возрастанию вибраций, двигатель начинает «стучать». Характерный стук двигателя — критичный сигнал. При его появлении необходимо прекратить движение и срочно обратиться в автосервис. Если коленчатый вал разбалансирован или смонтирован неправильно, может возникнуть повышенный ненормальный износ контактных поверхностей.

Ремонт и стоимость поврежденного коленчатого вала

К сожалению, ремонт коленвала – очень сложный процесс, который могут делать не многие технические центры. Ведь в этом случае нужна шлифовка коленчатого вала на специальном оборудовании. Вот виды возможных работ при восстановлении изношенного вала:

Также в некоторых случаях старый коленвал может нуждаться в термообработке. А иногда нужна балансировка коленвала. К сожалению, для этих работ требуются специалисты высокого класса, а также дорогостоящее оборудование.

Также не забывайте, что, прежде чем приступить к ремонту коленвала, нужно его еще демонтировать, а после ремонта поставить на место. Для многих автомобилей это обходится в круглую сумму, так что в итоге будет проще купить новый коленвал, чем ремонтировать старый. Вот для примера расценки на ремонт коленвала в одном из автосервисов Москвы. Причем это еще не высокие ценники.

Логично, что раз придется разбирать мотор, то вместе с ремонтом коленвала придется также проводить и другие работы. В этом случае восстановление работоспособности коленвала может вылиться автовладельцу в круглую сумму. В некоторых случаях будет проще купить контактный подержанный мотор. Можно также обратиться в специализированные компании, которые занимаются восстановлением моторов. В таких компаниях вы можете приобрести уже готовый восстановленный двигатель на свою машину. В этом случае, чтобы уменьшить стоимость восстановленного мотора, вы можете сдать двигатель со сломанным коленвалом в качестве зачета в стоимость восстановленного.

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.


Проточка постели коленчатого вала


Шлифовка коленчатого вала

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.


Автоматизированное газо-термическое напыление шеек и балансиров коленчатого вала

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.


Замер осевых смещений коленвала с помощью щупа


Комплект измерительных стальных пластин щупов Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.


Стенд с установленным индикатором часового типа для замера биений коленчатого вала


Индикатор часового типа, установленный на блок двигателя

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.


Измерение зазоров между шейкой и подшипником с помощью калиброванной проволоки и шаблона

Коленвал прослабленный

Расточник коленвалов может допустить ошибку и прослабить коленвал, тогда в двигателе не будет хорошего давления масла, также из-за этого двигатель может быстро застучать.

Фото. Так ключом можно проворачивать коленвал на двигателе ВАЗ.

Проверить на прослабленность коленвал можно так. Затяните подушку и прокрутите коленвал, если он очень легко прокрутился, то не мешает проверить прослаблен коленвал или нет.

Обычно коленвал после хорошей расточки не зажимается и прокручивается легко. Снимите подушку вытащите вкладыш и подложите под вкладыш фольгу от шоколадки, закрутите вкладыш, если коленвал зажмется или начнет заметно трудней крутиться, значит, эта шейка коленвала расточена отлично, вытаскивайте фольгу из под вкладыша и проверяйте следующею подушку.

Фото. Показано как подложить фольгу под вкладыш, и обязательно кончиком ножа срежьте лишнюю фольгу, здесь показано что с одной стороны фольга срезана а с другой нет.

Если после подложенной фольги под вкладыш коленвал не стал крутиться трудней, значит, эта шейка коленвала прослаблена, подкладывайте под эту подушку между вкладышем еще фольгу, пока коленвал не начнет крутиться трудней. После того как все подушки проверены и найдены прослабленные, и если под вкладыш пришлось подложить больше чем одну фольгу, то придется полностью снять коленвал и под те шейки что пришлось подложить больше чем одну фольгу надо будет разделить полоски фольги на два и подложить половину фольги под вкладыш в блоке. Ставьте коленвал затягивайте, все, Вы идеально подогнали вкладыши, и коленвал будет отлично работать в двигателе.

Обязательно в подложенной фольге под вкладышем, через отверстия во вкладыше сделайте отверстие гвоздиком для прохода масла.

Стоимость ремонта коленвала

Цены действительны с 1 июня 2021 года
Скачатьпрайс-лист

Наименование услуг

Двигатель

Цена, руб.

Шлифовка коленвалов грузовых а/м и тракторов

Шлифовка в ремонтный размер (проверка на микротрещины и твердость)

ЯМЗ-238

4 450 руб.

Шлифовка в ремонтный размер (проверка на микротрещины и твердость)

КАМАЗ, ЯМЗ-236, Д-65, СМД, ЗИЛ-дизель, А-41

4 100 руб.

Шлифовка в ремонтный размер (проверка на микротрещины и твердость)

ЗИЛ-130, 131

2 700 руб.

Шлифовка в ремонтный размер (проверка на микротрещины и твердость)

Д-240, 245, 144, 21

3 550 руб.

Шлифовка в ремонтный размер (проверка на микротрещины и твердость)

А-01, Д-160 и другие крупногабаритные

9 350 руб.

Шлифовка в ремонтный размер (проверка на микротрещины и твердость)

ЯМЗ-240, Д-260

5 450 руб.

Шлифовка со шлифовкой галтелей

Иномарка (4 цил.)

7 500 руб.

Шлифовка со шлифовкой галтелей

Иномарка (6 цил.)

11 700 руб.

Шлифовка со шлифовкой галтелей

Иномарка (8 цил.)

16 200 руб.

Шлифовка со шлифовкой галтелей

Иномарка-спецтехника (4 цил.)

4 000 руб.

Дополнительные услуги по коленчатым валам грузовых а/м и тракторов

Полировка

КАМАЗ, ЯМЗ, ЗИЛ, Д-240, 245, СМД и другие

750 руб.

Полировка

Д-160, А-01, ЯМЗ-240, Д-260

1 550 руб.

Полировка

Иномарка (за шейку)

200 руб.

Мойка (чистка каналов, с/у заглушек)

КАМАЗ, ЯМЗ-236, трактора

1 350 руб.

Мойка (чистка каналов, с/у заглушек)

ЯМЗ-238, 240, А-01, Д-160

1 450 руб.

Рихтовка к/в (без гарантии)

Прогиб до 0,5 мм

750 руб.

Рихтовка к/в (без гарантии)

Прогиб более 0,5 мм

1 250 руб.

Дефектовка к/вала

250 руб.

Шлифовка через 1 ремонтный размер

+10%

Шлифовка через 2 ремонтный размер

+20%

Балансировка в сборе

ЗИЛ, Бычок

3000 руб.

Восстановление маслосгонной накатки

ЗИЛ

550 руб.

Мойка (чистка каналов, с/у заглушек)

ЗИЛ

750 руб.

Наименование услуг

Двигатель

Цена, руб.

Шлифовка коленчатых валов легковых а/м

Шлифовка (проверка на микротрещины и твердость)

ВАЗ

1 350 руб.

Шлифовка (проверка на микротрещины и твердость)

ОКА

900 руб.

Шлифовка (проверка на микротрещины и твердость)

Иномарка (3-4 цил.)

3 400 руб.

Шлифовка (проверка на микротрещины и твердость)

Иномарка (5-6 цил.)

4 750 руб.

Шлифовка (проверка на микротрещины и твердость)

Иномарка (8 цил.)

5 200 руб.

Шлифовка только шатунных или коренных шеек

-40%

Шлифовка (проверка на микротрещины и твердость)

Москвич, Таврия

1 620 руб.

Дополнительные услуги по коленчатым валам легковых а/м

Полировка

Отечественные

280 руб.

Полировка

Иномарка (за шейку)

60 руб.

Мойка кол/вала

400 руб.

Рихтовка к/вала

Отечественные

270 руб.

Рихтовка к/вала (прогиб до 0,4 мм)

Иномарка

600 руб.

Рихтовка к/вала (прогиб более 0,4 мм) (без гарантии)

Иномарка

900 руб.

С нами сотрудничают

  • Мосводосток

  • Автокомбинат им. Краузе

  • МосАвтоДор

  • ТулаАвтоДор

  • ОГУП «Волгоградавтодор»

  • АО «МосТоТрест-Сервис»

  • ФГУП «Пойма»

  • ГБУ «Жилищник»

  • ПАО «Мостотрест»

  • МТФ-завод «МОКОН»

  • АО «ФЦНИВТ «СНПО «ЭЛЕРОН»

  • Агрохолдинг «РУСМОЛОКО»

  • ООО «ТУЛАМАШАГРО»

  • АО «МИСК»

  • ООО «ССК «ГАЗРЕГИОН»

  • АО «ГАЗСТРОЙ»

  • ПАО «ГОФРОН»

  • ФСК «Мостоотряд-47»

  • СТФ «Мостоотряд-99»

  • АО «Шаховский ДСК»

  • АО «Озеры-молоко»

ООО «Санрайз» Евгений

«Работаем с компанией «Мир Моторов» более года. Обращаемся по ремонту и восстановлению блоков цилиндров, к/валов, ГБЦ и шатунов. Везем много и часто. Пока замечаний нет. Как говорится качественно.

МУП «Татариновское ЖКХ» Ступинский р-он Леонид Григорьевич

Сотрудничаем с компанией «Мир Моторов» с 2015 года. За это время отремонтировали ДВС Д-245, с десяток ГБЦ, ТНВД 656, блоки, к/валы. Достойно по качеству. Быстро. Без замечаний. Хоть и не близко расположены, отличный сервис. Зато в результате я уверен!

Смотреть все отзывы

КОЛЕНЧАТЫЙ ВАЛ 21213

У коленчатых валов двигателей 21213 диаметр коренных шеек (мм) составляет:

нормальный размер. 50, 799 — 50, 819

ремонтный (-0, 25). 50, 549 — 50, 569

ремонтный (-0, 50). 50, 299-50, 319

ремонтный (0, 75). . 50, 049-50, 069

ремонтный (-1, 00). 49, 799-49, 819

Диаметр шатунных шеек (мм):

нормальный размер. 47, 83 — 47, 85

ремонтный (-0, 25). 47, 58 — 47, 60

ремонтный (-0, 50). 47, 33 — 47, 35

ремонтный (0, 75). 47, 08-47, 10

ремонтный (-1, 00). 46, 83 — 46, 85

Номинальный расчетный зазор в шатунных под­шипниках составляет 0, 02-0, 07мм, а в коренных — 0, 026-0, 073мм. Предельные зазоры (износ) равны 0, 1мм для шатунных и 0, 15мм для коренных шеек.

Коленвал прослабленный

Расточник коленвалов может допустить ошибку и прослабить коленвал, тогда в двигателе не будет хорошего давления масла, также из-за этого двигатель может быстро застучать.

Фото. Так ключом можно проворачивать коленвал на двигателе ВАЗ.

Проверить на прослабленность коленвал можно так. Затяните подушку и прокрутите коленвал, если он очень легко прокрутился, то не мешает проверить прослаблен коленвал или нет.

Обычно коленвал после хорошей расточки не зажимается и прокручивается легко. Снимите подушку вытащите вкладыш и подложите под вкладыш фольгу от шоколадки, закрутите вкладыш, если коленвал зажмется или начнет заметно трудней крутиться, значит, эта шейка коленвала расточена отлично, вытаскивайте фольгу из под вкладыша и проверяйте следующею подушку.

Фото. Показано как подложить фольгу под вкладыш, и обязательно кончиком ножа срежьте лишнюю фольгу, здесь показано что с одной стороны фольга срезана а с другой нет.

Если после подложенной фольги под вкладыш коленвал не стал крутиться трудней, значит, эта шейка коленвала прослаблена, подкладывайте под эту подушку между вкладышем еще фольгу, пока коленвал не начнет крутиться трудней. После того как все подушки проверены и найдены прослабленные, и если под вкладыш пришлось подложить больше чем одну фольгу, то придется полностью снять коленвал и под те шейки что пришлось подложить больше чем одну фольгу надо будет разделить полоски фольги на два и подложить половину фольги под вкладыш в блоке. Ставьте коленвал затягивайте, все, Вы идеально подогнали вкладыши, и коленвал будет отлично работать в двигателе.

Обязательно в подложенной фольге под вкладышем, через отверстия во вкладыше сделайте отверстие гвоздиком для прохода масла.

Устройство коленвала

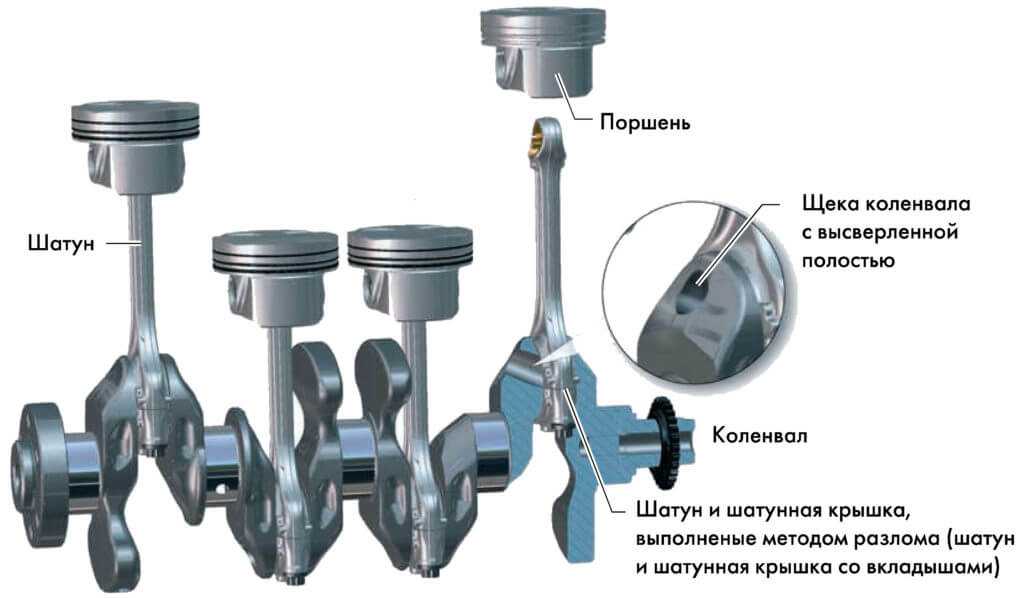

Коленчатый вал — ключевой узел кривошипно-шатунного механизма двигателя внутреннего сгорания. Благодаря коленвалу возвратно-поступательные движения поршней преобразуются в механическое вращение. Суть коленвала — это кривошип, который совершает вращательные движения вокруг одной неподвижной оси. Удвоенный радиус кривошипа равен длине хода поршня. Шатунные шейки расположены под такими углами, что цилиндры работают попарно, но немного опережают друг друга. По такому принципу устроен коленчатый вал.

Кривошипно-шатунный механизм

Изготавливают коленвалы из высокопрочных сталей или чугуна методом литья, ковки, механической обработки. По причине высокой степени сжатия к коленвалу дизельного двигателя предъявляют более высокие требования по прочности. В остальном коленвал дизеля по строению не отличается от вала бензинового двигателя. Коленчатый вал из стали, особенно выточенный на станке, имеет высокую стоимость, поэтому чугунные коленвалы получили более широкое распространение.

Изготовление коленвала из стали на токарно-фрейзерном станке

Коленчатый вал состоит из плоских проточенных пластин с противовесами (так называемых «щек»), которые соединены между собой «шейками». Противовесы необходимы, чтобы гасить возвратно-поступательные движения поршней и стабилизировать вращение вала.

Кривошипно-шатунный механизм с дополнительным блоком балансиров В V-образных и W-образных двигателях шатуны из противоположных цилиндров давят на соединенные между собой шейки. Это позволяет обеспечить более равномерную работу двигателя, уменьшить его габариты. В рядных двигателях каждый шатун закреплен на отдельной шейке с балансирами.

Кривошипно-шатунный механизм рядного четырехцилиндрового двигателя со стандартными шейками и балансирами

Коленчатый вал двигателя V6 c раздвоенной смежной шатунной шейкой

Шейки коленвала имеют цилиндрическую форму с шлифованной поверхностью. По оси вала располагаются коренные шейки, по оси шатунов — «шатунные шейки». Трущиеся пары коленвала, как правило, устанавливаются на подшипниках скольжения. Для предотвращения продольных смещений вала предусмотрены опорные подшипники, их также называют полукольца коленвала.

Коленчатый вал расположен в блоке цилиндров в ответных посадочных местах «постели коленвала». На коленчатом валу расположен хвостовик для крепежа звездочки привода ГРМ, шкива генератора и водяной помпы. На обратной части вала закреплен фланец для крепежа маховика. Во фланце устанавливается подшипник качения, в него заходит первичный вал КПП. Внутри коленчатых валов расположены каналы для принудительной смазки вкладышей шеек, шатунов и цилиндропоршневой группы. Конструктивное исполнение коленчатых валов зависит от компоновки цилиндров, их количества. На коленвал могут устанавливаться ведущие шестерни для различного оборудования, например, маслонасоса.

Устройство коленвала

Назначение

Главная цель коленчатого вала – преобразование вращательно-поступательных перемещений поршней двигателя внутреннего сгорания в крутящий момент, передаваемый трансмиссией на колёса автомобиля. Главная функция коленвала – превращение поступательного движения во вращательное.

Основной технической характеристикой коленчатого вала цепочки является радиус кривошипа. Это расстояние от осей коренных шеек к шатунным. Коренных шеек выступающих в роли опор, обычно бывает 4, но бывает, встречаются и три. В 6-цилиндровом ДВС коренных шеек целых семь.

Удвоенный радиус представляет собой длину движения поршня, определяющую объем цилиндров. При изменении величины радиуса кривошипа и стабильном диаметре цилиндра, изменится объем последнего. Такую зависимость мотористы часто используют для проведения регулировки, когда надо изменить технические характеристики движка в каком-либо определённом направлении.

Конструктивно коленвал соединяет коренные и шатунные шейки благодаря так называемым «щёкам». Шатунные шейки имеют меньший диаметр, чем у коренных. У щеки есть продолжение, которое является противовесом. Благодаря ему шатунный и поршневой вес находятся в балансе, и силовой агрегат работает без рывков. Оба конца механизма уплотнены во избежание потери смазочной жидкости.

При установлении соотношения длины хода поршня и диаметра цилиндра, мотор можно сделать длинноходным или короткоходным. Последний вариант повышает мощность за счёт прироста числа оборотов. Длинноходные варианты признаны экономичными. Они обеспечивают повышенный крутящий момент при небольших оборотах.

Особенности производства ДВС

Для ремонта двигателей внутреннего сгорания предусмотрены десятки разных способов, способных вернуть их к жизни. Современные моторы производят на заводах, специализирующихся на выпуск только этой продукции.

Используя несколько базовых изделий энергосиловой установки, разные производители автомобилей выпускают различные модели со своим брендом. Внешне авто могут заметно отличаться друг от друга, а силовой агрегат внутри этих транспортных средств будет один и тот же.

  1. Мотористы выпускают не один тип мотора, у них предусмотрена линейка ДВС, отличающихся системой впуска, количеством клапанов, наличием или отсутствием турбонаддува, присутствием тех или иных опций. Чаще всего блок и ряд корпусных элементов практически не отличаются.
  2. Из литейного цеха на последующую доработку на территории механических цехов приходят корпуса и крышки. На металлорежущих станках из заготовок изготавливают детали.
  3. Сборочные участки собирают узлы и агрегаты. Комплектуются будущие изделия.
  4. Главный конвейер производит окончательную сборку.
  5. Потом готовые изделия поступают на участок обкатки. Здесь двигатель устанавливается на обкаточный стенд.
  6. В течение первых двух часов запуск мотора не производится. Выполняется холодное обкатывание. В результате происходит притирка сопрягающихся деталей. Проверяют наличие дисбаланса у коленчатого вала и других механизмов.
  7. Потом подается топливо. Двигатель запускается. Ему позволяют поработать на разных режимах в течение часа.
  8. Отработанное моторное масло сливается, заменяется и фильтр очистки.
  9. Ставится новый фильтр, заливается свежее масло в картер двигателя. Его упаковывают для реализации на автомобилестроительный завод.

Виды дефектов постелей коленвала

На коленчатом вале часто встречается дефект цилиндрических поверхностей (элипсность) – для обнаружения дефекта следует измерять форму поперечного сечения и сравнить с номинальными размерами. При замерах обнаруживается, что в направлении, совпадающем с направлением перемещения поршней, происходит увеличение диаметров всех отверстий в сравнении с номинальным значением. Деформации подвергаются коренные крышки.

Износ постелей коленчатого вала мы рассматриваем на примере двигателя с чугунным блоком. У двигателей с блоками цилиндров из других более легких сплавов после аналогичного пробега в 300 тысяч километров наблюдается другая картина. В таком случае обычно отверстия постелей увеличиваются в размерах, что приводит к их эллипсности. Для определения отклонений мы делаем замеры в плоскости разъема опоры и такие же замеры перпендикулярно ей, после чего получаем разность диаметров, которая равна до 0,05 мм.

Причиной эллипсности постелей коленвала может быть нарушение нормальной смазки коренных подшипников. Нарушение смазки приводит к повышению температуры в месте контакта шейки коленвала и вкладыша, в последствие нагревается и постель коленвала. Вследствие ослабления элементов опор вала (болтов, крышек), наблюдается нарушение геометрии отверстия.

Повышение температуры сопровождается расплавлением антфрикционного слоя, что может привести к прихвату вкладыша. Прихват вкладыша (проворачивание вкладыша) вызывает сильный износ опорных поверхностей. Как следствие одна из опор, с худшими условиями смазки, получает сильные повреждения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
