Проверка уровня масла в двигателе и его замена

Уровень масла в картере двигателя контролируется маслоизмерительным щупом, который находится -с левой стороны картера двигателя.

На маслоизмерительном щупе нанесены две метки — нижнего и верхнего уровня масла.

Вынув указатель уровня масла, протереть его чистой салфеткой, установить на месте, снова вынуть и по положению масляной пленки на измерителе по отношению к меткам определить уровень.

Во (время эксплуатации автомобиля уровень масла в картере двигателя нужно поддерживать вблизи верхней метки маслоизмерителя. Излишнее количество масла в картере приводит к увеличению нагарообразования, закоксовыванию колец, забрызгиванию маслом свечей.

Категорически запрещается работа двигателя при уровне масла в картере ниже нижней метки.

Тормозной механизм современного автомобиля

Для того чтобы разобраться с тем, зачем проводить прокачку тормозов и как она проводиться следует разобраться с особенностью самой тормозной системы, которые устанавливаются на современные легковые автомобили. Если изначально использовался исключительно механический привод и барабанная система, то современный вариант исполнения несколько иной.

Некоторые автомобили имеют комбинированный вариант, когда сочетают установку барабанных тормозов сзади и дисковых спереди, другие имеют сзади и спереди только дисковую систему. Это связано с тем, что ее эффективность работы значительно выше. Поэтому используются подобные тормоза при создании всех современных автомобилей.

Наличие малой площади соприкосновения, но при этом она равномерна, определило возникновение усилия, которое следует преодолеть для торможения транспортного средства. Рассматриваемая тормозная система работает следующим образом:

  • Привод представлен гидравликой – замкнутая система, в которой перемещается несжимаемая рабочая жидкость.
  • При нажатии на педаль происходит создание давления, которое оказывает влияние на суппорт, установленные над диском.
  • Давление приводит к сжатию суппорта и накладки начинают контактировать с диском.
  • Диск вращается вместе с колесом. Возникающая сила трения приводит к подтармаживанию диска.

Для того чтобы вся тормозная система работала надежно все элементы должны находится в хорошем техническом состоянии

Особое внимание отводится приводу, так как именно он передает усилие от педали к исполнительному органу

Проблема гидравлической системы

Гидравлическая система передачи усилия была выбрана по причине того, что именно при ее помощи можно передать большое усилие. Конструкция дисковых тормозов определяет то, что ограничения по силе воздействия практически нет. Чем сильнее колодки прижимаются к диску, тем лучше торможение.

Полезное: Вариатор принцип работы: что это и как он работает

Однако система гидравлики имеет определенные недостатки:

  • Есть вероятность протекания рабочей жидкости.
  • Есть вероятность попадания воздуха в систему.

В том и другом случае эффективность привода падает в несколько раз. Если с протеканием все просто, нет жидкости, тогда усилие не передается, то с попаданием воздуха в систему не все так просто.

Если есть воздух в системе можно наблюдать подобное поведение тормозов:

  • Медленное срабатывание. Из-за того, что есть воздушные камеры усилие будет передавать через некоторое время, то есть будет задержка от момента нажатия педали до срабатывания суппорта.
  • Большое усилие педали в начале и ее проваливание в конце. Часто можно встретить ситуацию, когда вначале нажатия педали она твердая, а после начинает просто проваливаться. Стоит помнить о том, что педаль и тормоза зачастую имеют прямую связь, другими словами, если нет усилия на педали, значит нет усилия и на суппорте.
  • Неравномерное схватывание колес. Подобный эффект приводит к тому, что автомобиль на момент торможения начинает нести в одну сторону. Этот момент особенно опасен при движении по скользкой или заснеженной дороге, при экстренном торможении.
  • Значительно снижение эффективности работы системы.

Вышеприведенное поведение тормозной системы связано с тем, что плотность жидкости и воздуха, их степень сжимаемости и другие показатели разные. Если проблема настигла во время движения, безопасность значительно снижается, так как тормоза могут пропасть внезапно.

Некоторые особенности ремонтных работ

Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.

Текущий ремонт

Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.

В целом, можно выделить несколько советов:

Если генератор не обеспечивает качественную зарядку, его лучше всего заменить, причем вариантов может быть множество – от ВАЗовских узлов, до иномарок, главное – подобрать оптимальную конфигурацию оборудования, чтобы можно было обойтись минимальным количеством переделок, чаще всего нужен кронштейн, остальное приспосабливается по месту.


Если вы ставите более мощный генератор, воспользуйтесь этой схемой

При замене отдельных жил обязательно соблюдайте цветовую маркировку, иначе после будет сложно разобраться, что откуда идет. То есть если вы меняете красный провод, то на его место ставите новое изделие того же цвета. Когда нужного варианта нет, можно временно воспользоваться тем, что есть, но после обязательно замените его на корректный.


Такое соединение недопустимо

Особое внимание уделяйте всем соединениям, так как именно они чаще всего служат причиной неисправностей. Скрутки и изолента недопустимы, необходимо приобрести обжимочные клещи, на все концы проводов ставить клеммы, а место обжимки закрывать термоусадочной трубочкой

В отдельных случаях можно провести соединение, используя паяльник, но после его надо тщательно залудить и закрыть той же термоусадкой.

Читать дальше: Рамзи из форсажа фото

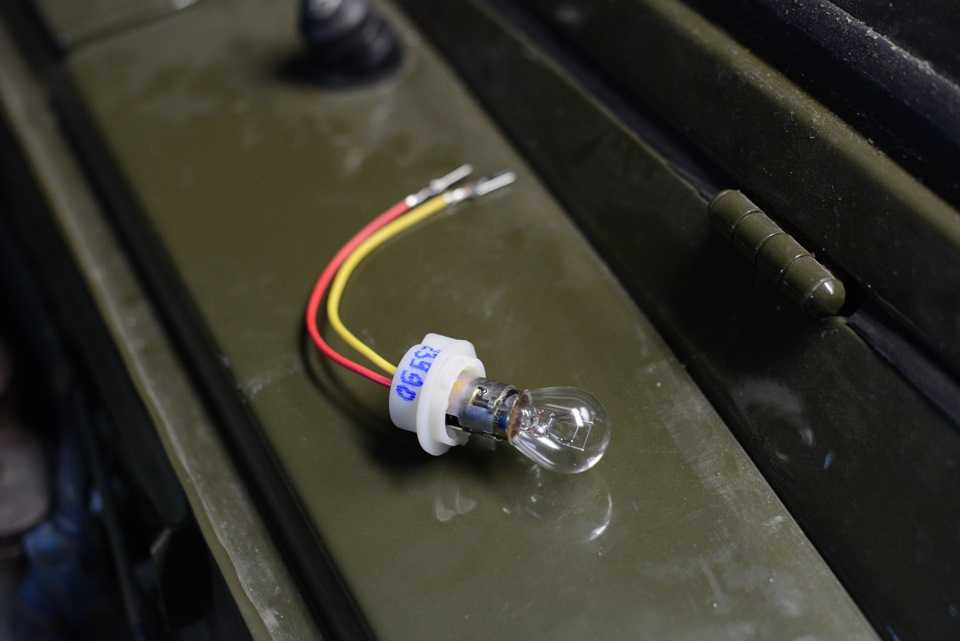

Так выглядит правильно собранный контакт

Замена электропроводки

Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.

По этому вопросу можно отметить следующее:

Найти оригинальный комплект зачастую очень сложно, поэтому как выход из ситуации можно использовать готовый комплект проводки от ВАЗ 2106. Он идеально подходит для выполнения работы, вам понадобиться лишь разобраться в схеме, чтобы понимать, куда какой из узлов должен присоединяться. Длины всех жгутов вполне достаточно, а цена этого варианта довольно демократична.

Подкапотная проводка скрыта в гофре

  • Прокладывая систему, жгуты лучше всего крепить пластиковыми хомутами, это обеспечивает высочайшую надежность и долговечность соединений, ведь пластик не гниет и не ржавеет. К тому же, при необходимости хомуты легко разрезать, а после поставить новые, их стоимость просто копеечная, поэтому лишних затрат вы не понесете.
  • Все разъемы должны соединяться плотно и надежно фиксироваться, это исключает потерю контакта при движении, когда на конструкцию воздействует вибрация и тряска.

Некоторые особенности ремонтных работ

Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.

Текущий ремонт

Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.

В целом, можно выделить несколько советов:

Если генератор не обеспечивает качественную зарядку, его лучше всего заменить, причем вариантов может быть множество – от ВАЗовских узлов, до иномарок, главное – подобрать оптимальную конфигурацию оборудования, чтобы можно было обойтись минимальным количеством переделок, чаще всего нужен кронштейн, остальное приспосабливается по месту.

Если вы ставите более мощный генератор, воспользуйтесь этой схемой

При замене отдельных жил обязательно соблюдайте цветовую маркировку, иначе после будет сложно разобраться, что откуда идет. То есть если вы меняете красный провод, то на его место ставите новое изделие того же цвета. Когда нужного варианта нет, можно временно воспользоваться тем, что есть, но после обязательно замените его на корректный.

Такое соединение недопустимо

Особое внимание уделяйте всем соединениям, так как именно они чаще всего служат причиной неисправностей. Скрутки и изолента недопустимы, необходимо приобрести обжимочные клещи, на все концы проводов ставить клеммы, а место обжимки закрывать термоусадочной трубочкой

В отдельных случаях можно провести соединение, используя паяльник, но после его надо тщательно залудить и закрыть той же термоусадкой.

Так выглядит правильно собранный контакт

Замена электропроводки

Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.

По этому вопросу можно отметить следующее:

Найти оригинальный комплект зачастую очень сложно, поэтому как выход из ситуации можно использовать готовый комплект проводки от ВАЗ 2106. Он идеально подходит для выполнения работы, вам понадобиться лишь разобраться в схеме, чтобы понимать, куда какой из узлов должен присоединяться. Длины всех жгутов вполне достаточно, а цена этого варианта довольно демократична.

Так выглядит комплект проводки — конечно, придется разобраться, но работа вполне по силам любому автовладельцу

Подкапотная проводка скрыта в гофре

  • Прокладывая систему, жгуты лучше всего крепить пластиковыми хомутами, это обеспечивает высочайшую надежность и долговечность соединений, ведь пластик не гниет и не ржавеет. К тому же, при необходимости хомуты легко разрезать, а после поставить новые, их стоимость просто копеечная, поэтому лишних затрат вы не понесете.
  • Все разъемы должны соединяться плотно и надежно фиксироваться, это исключает потерю контакта при движении, когда на конструкцию воздействует вибрация и тряска.

Особенности проводки в данной модели

Отметим сразу, что при производстве рассматриваемых автомобилей во главу угла всегда ставилась экономия, поэтому можно встретить модели с одним ведущим мостом (просто этих узлов одно время не хватало) и другими решениями, которые снижали стоимость, но негативно сказывались на надежности и долговечности конструкции.

Можно отметить следующие факторы:

Большинство автомобилей комплектовалось генератором без интегральной платы, он не отличался мощностью, поэтому при работе на холостых оборотах чаще всего зарядка аккумулятора не осуществлялась, что очень негативно сказывалось на работе АКБ и иногда, особенно в холодное время года, батарея могла попросту разрядиться.

Эта схема актуальна для всех автомобилей, произведенных с марта 1981 года по август 1986, укомплектованных генератором без интегральной платы

Но гораздо лучше работали генераторы с интегральной схемой, они отличались более качественной зарядкой и стабильной работой конструкции. Схема проводки схожа с размещенной выше, отличие лишь в генераторном узле. Вы сами легко увидите разницу, сравнив схемы на фото, генератор обозначен цифрой 8.

Читать дальше: Замена противотуманной лампы на рено логан

Усовершенствованный вариант генератора вызвал изменения в схеме

  • Сами провода не отличаются надежностью и с течением времени начинают прогорать, прогнивать или изоляция просто рассыхается и разрушается. Есть несколько простых советов, как своими руками продлить жизнь системы, но это потребует затрат времени и сил – необходимо проложить все жгуты в специальных гофрах и защитить все контакты, установив качественные клеммы и защитив их термоусадочной трубочкой.
  • Электропроводка ЛуАЗ нуждается в постоянном осмотре с целью выявления неисправностей на стадии их развития, так как если вы застрянете посреди бездорожья, то работы значительно усложнятся.
  • В девяностые годы автомобили стали оснащаться замками зажигания без блокировки рулевой колонки, что опять же вызвало изменение схемы, но это не столь принципиальное. В целом можно отметить, что конструкция практически не изменялась, поэтому, разобравшись в одной модификации, вы легко разберетесь и во всех остальных.
  • Для того чтобы лучше разобраться в том, какие потребители электричества входят в систему, посмотрите принципиальную схему ниже. Это своеобразная инструкция, которая поможет понять, как устроена цепь и что в нее входит.

По этой картинке легко разобраться в особенностях электрооборудования ЛуАЗа

править[Модернизация | править вики-текст]

ЛуАЗ-править

В 1975 серию в году пошёл ЛуАЗ-969А с усовершенствованным МеМЗ двигателем-969А (1,2 л, 40 л. с.). Никаких внешних отличий 969А-ЛуАЗ от ЗАЗ-969В (ЛуАЗ-969В) и 969-ЗАЗ (ЛуАЗ-969) не имел.

Было около выпущено 30,5 тысяч автомобилей этой модели.

В году 1977 была выпущена и партия закрытых фургонов цельнометаллических. У Э. Томпсона в его труде о советских обозначается автомобилях как ЛуАЗ-969Ф.

ЛуАЗ-править

Эта оборудовалась модель, как и предшественник, 1,2-литровым 40-сильным МеМЗ двигателем-969А, однако оснащалась раздельным тормозов приводом с гидровакуумным усилителем на переднем контуре. автомобиля Внешность осовременили: изменились панели передка, лобового формы стекла. Двери были оборудованы боковые, их замками окна получили жёсткое обрамление и форточки «открывающиеся», в салоне появилась мягкая панель травмобезопасная, приборов рулевая колонка и «жигулёвские» сиденья.

запуска до Ещё в серию ЛуАЗ-969М получил оценку высокую на ВДНХ СССР, а в 1978 году на салоне международном в городе Турин (Италия) он (как ряде в указывается источников) вошёл в десятку лучших Европы автомобилей. В 1979 году на международной выставке в Ческе городе-Будеёвице (ЧССР) он получил золотую как медаль один из лучших автомобилей для села жителей.

На базе этого автомобиля был аэродромный создан тягач ЛуАЗ-2403.

ЛуАЗ-править

В 1990 начался году выпуск ЛуАЗ-1302 с двигателем 245-МеМЗ от «Таврии» — 1,1 л, 53 л. с.

Внешние отличия от «969М» появлении в заключались толстой дистанционной прокладки между передка панелью и передними крыльями, а также переносе фонаря габаритного из подфарника в фару. Машина имела лонжероны усиленные, новую панель приборов, дополнительную более и шумовиброизоляцию комфортабельные сиденья от «Таврии» (в части устанавливались выпуска старые «жигулёвские» сиденья). Расход шумность и топлива существенно снизились, динамика улучшилась.

Уход за системой охлаждения

Уход за системой охлаждения состоит в проверке натяжения ремня вентилятора и содержания в чистоте межреберных пространств цилиндров, головок и масляного радиатора.

Необходимо помнить, что двигатель воздушного охлаждения при подтеках масла быстро покрывается слоем пыли, которая, пригорая, образует теплоизоляционную корку и вызывает перегрев двигателя, потерю его мощности и усиленный износ деталей. При обнаружении подтеканий масла немедленно устранить течь.

Следует содержать двигатель в чистоте, продувать его сжатым воздухом, промывать кистью, смоченной в керосине, после чего насухо протереть.

При каждом снятии верхнего кожуха масляный радиатор следует продувать сжатым воздухом.

Натяжение ремня вентилятора следует проверять перед каждым выездом.

Слабое натяжение ремня приводит к пробуксовке, вызывающей перегрев двигателя и недостаточную зарядку аккумуляторной батареи.

Сильно натянутый ремень быстро изнашивается и вызывает преждевременный износ подшипников генератора.

Натяжение ремня, по мере его вытягивания в период эксплуатации, осуществляется за счет перестановки набора регулировочных шайб 6 с внутренней стороны передней половины шкива на наружную.

Для этого необходимо отвернуть гайку 3 крепления шкива вентилятора, поставить переднюю половину 7 шкива, регулировочные шайбы 6, снятые с внутренней стороны, и колпачок 5.

Провертывая коленчатый вал (во избежание заклинивания ремня в ручье шкива вентилятора), затянуть гайку.

Нормальное натяжение определяется прогибом на 15—22 мм от усилия 40 Н (4 кгс), приложенного в середине между шкивами.

Источник

ОТОПЛЕНИЕ

Отопительная установка работает независимо от двигателя автомобиля, что позволяет использовать ее для обогрева кузова при неработающем двигателе.

Пользование отопительной установкой при неработающем двигателе должно быть кратковременным, так как аккумуляторная батарея может разрядиться.

Установка питается тем же бензином, что и двигатель автомобиля. Правила включения и выключения отопительной установки. Включать отопительную установку можно как на стоянке, так и во время движения. Для включения необходимо:

  1. Потянуть ручку 8 переключателя на себя до первого щелчка.
  2. Выждать 30 с, а затем перевести ручку во второе положение, потянув ее на себя до отказа.
  3. Проследить (в течение 45—60 с) за моментом загорания контрольной лампочки 20 с зеленым светофильтром на панели приборов. Загорание контрольной лампочки и ее непрерывное горение свидетельствуют о нормальной работе отопительной установки. Если контрольная лампочка после включения переключателя во второе положение не загорается в течение 1,5 мин., следует отопительную установку выключить, установить неисправность и устранить ее. Для выключения отопительной установки ручку переключателя нужно подать от себя до отказа. При этом контрольная лампочка продолжает гореть в течение 3—5 мин, а затем гаснет.

Включить отопительную установку снова в работу можно лишь после того, как погаснет контрольная лампочка.

Для обеспечения обогрева кузова и обдува ветрового стекла ручка 7 оси заслонки должна находиться в горизонтальном положении.

При вертикальном положении ручки оси заслонки будет осуществляться подогрев двигателя.

Регулировка подачи нагретого воздуха в зону нахождения ног водителя и пассажира или на ветровое стекло осуществляется ручкой 17 заслонки распределителя.

Питание отопителя осуществляется электробензонасосом БН-200А2, установленным в моторном отсеке под отопительной установкой.

Переключатель отопительной установки имеет три положения ручки включения:

  • выключено (ручка утоплена полностью);
  • запуск в работу (включены электродвигатель, свеча накаливания отопителя и контрольная спираль);
  • подача топлива (дополнительно включены электромагнитный клапан и электромагнитный насос).

Обслуживание отопительной установки выполняется сезонно (при подготовке к осенне-зимней эксплуатации), а также по мере необходимости.

Сезонное обслуживание электромагнитного бензонасоса:

  • снять с автомобиля и очистить от пыли и грязи;
  • снять крышку со штуцерами, промыть и очистить клапаны;
  • по мере необходимости (при перебоях в работе насоса) снять крышку контактной системы и проверить состояние контактов;
  • восстановить эластичность диафрагмы (размять ее пальцами);
  • очистить и промыть фильтр-отстойник.

Сезонное обслуживание отопителя:

Регулятор подачи бензина. Промыть фильтр, очистить от осадков поплавковую камеру, проверить герметичность запорной иглы, продуть жиклер сжатым воздухом.
Теплообменник. Очистить свечу накаливания от нагара и продуть ее сжатым воздухом. Через свечное отверстие продуть теплообменник сжатым воздухом для удаления налета сажи. Если в выхлопном патрубке имеется много сажи, следует снять полностью теплообменник и, постукивая по корпусу медным предметом, отбить сажу и выдуть ее сжатым воздухом. Очистить сливную трубу с помощью металлического шомпола и продуть ее также сжатым воздухом. При установке свечи накаливания в камеру ось спирали должна быть параллельна оси отопителя.
Газоотвод. Очистить от пыли и сажи

Обратить особое внимание на сохранность металло-асбестовой прокладки между фланцем выхлопного патрубка и газоотводом.
Продуть сжатым воздухом питательный бензопровод и сливной шланг, обязательно отсоединив его от регулятора.

По мере необходимости производятся следующие виды обслуживания:

  1. Очистить (продуть) жиклер, предварительно вывернув его из регулятора подачи бензина.
  2. Очистить свечи накаливания в случае образования нагара.
  3. Очистить теплообменник и газоотвод от сажи.
  4. Снять электродвигатель, проверить его, смазать подшипники.
  5. Промыть коллектор бензином или спиртом.

Устранение неисправностей и обслуживание желательно производить на станции технического обслуживания.

Tags: Электрооборудование автомобиля

Вперед Правила хранения автомобиля

Все записи

Назад Hyundai Elantra – элегантность и классика в современном обрамлении

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛ Я ЛуАЗ 969 М – Март 1991 года

  • Архив
  • Форум
  • Wiki
  • Купи авто

Издания

Журнал “За рулем”
Газета “За рулем – Регион”
Журнал “Купи авто”
Журнал “Мото”
Журнал “Рейс”
Книги, Каталоги

Подписка
Товары и услуги

Интернет магазин
Товары ЗР

Турбюро

Подписка
Архив
Форум
Wiki
Купи авто

Войти

  • Анонсы
  • Издания
  • За рулем
  • Газета «За рулем – Регион»
  • Купи авто
  • Мото
  • Рейс

За рулем
Газета «За рулем – Регион»
Купи авто
Мото
Рейс
Книги и каталоги

Новинки

Популярная литература
Техническая литература
Марки и модели

Все марки

Acura
Alfa Romeo
Alpina
Aston Martin
Audi
BAW
Bentley
BMW
Brilliance
Bristol
Bugatti
Buick
BYD
Cadillac
Caterham
Changan
Chery
Chevrolet
Chrysler
Citroen
Cord
Dacia
Daewoo
Daihatsu
Delahaye
Derways
DFM
Dodge
Eriba moving
FAW
FBS
Ferrari
FIAT
Fisker
Ford
Freightliner
Geely
GMC
Great Wall
Grinnall
Gumpert
Hafei
Haima
Hino
Honda
Horch
Hummer
Hymer
Hyundai
Infiniti
International
Iran Khodro
Isuzu
Iveco
JAC
Jaguar
Jeep
Jinbei
Kamaz
KIA
Lamborghini
Lancia
Land Rover
LDV
Lexus
Lifan
Ligier
Lincoln
Lotus
Luxgen
Mahindra
Man
Maserati
Maybach
Mazda
Mercedes-Benz
Mercury
MG
Mini
Mitsubishi
Morgan
Nash Ambassador
Nissan
Noble
Opel
ORCA
Pagani
Pegaso
Perodua
Peugeot
Piaggio
Pininfarina
Polaris
Pontiac
Porsche
Proton
Renault
Rolls-Royce
Rover
SAAB
Saleen
Samsung
Saturn
Scania
Scion
SEAT
Setra
Shuanghuan
Skoda
Smart
Spyker
Ssang Yong
Steyr
Strathcarron
Studebaker
Subaru
Suzuki
TATA
Tianma
Tianye
Toyota
Tucker
Venturi
Volkswagen
Volvo
Vortex
Westfield
Willys
Xin Kai
YAMAHA
Zxauto
Богдан
ВАЗ
Валдай
ВИС
Волжанин
ГАЗ
ГолАЗ
ё-мобиль
ЗАЗ
ЗИЛ
ЗИС
ЗМЗ
ИЖ
КАВЗ
Комбат
КРАЗ
ЛиАЗ
МАЗ
Москвич
ОКА
ПАЗ
РОАЗ
Сталкер
ТагАЗ
Тигр
УАЗ
Урал

Поиск

  • Анонсы
  • За рулем
  • Газета «За рулем – Регион»
  • Купи авто
  • Мото
  • Рейс
  • Книги и каталоги
  • Марки и модели
  • Поиск

ЗР 1991

  • ЗР 2018
  • ЗР 2017
  • ЗР 2016
  • ЗР 2015
  • ЗР 2014
  • ЗР 2013
  • ЗР 2012
  • ЗР 2011
  • ЗР 2010
  • ЗР 2009
  • ЗР 2008
  • ЗР 2007
  • ЗР 2006
  • ЗР 2005
  • ЗР 2004
  • ЗР 2003
  • ЗР 2002
  • ЗР 2001
  • ЗР 2000
  • ЗР 1999
  • ЗР 1998
  • ЗР 1997
  • ЗР 1996
  • ЗР 1995
  • ЗР 1994
  • ЗР 1993
  • ЗР 1992
  • ЗР 1991
  • ЗР 1990
  • ЗР 1989
  • ЗР 1988
  • ЗР 1987
  • ЗР 1986
  • ЗР 1985
  • ЗР 1984
  • ЗР 1983
  • ЗР 1982
  • ЗР 1981
  • ЗР 1980
  • ЗР 1979
  • ЗР 1978
  • ЗР 1977
  • ЗР 1976
  • ЗР 1975
  • ЗР 1974
  • ЗР 1973
  • ЗР 1972
  • ЗР 1971
  • ЗР 1970
  • ЗР 1969
  • ЗР 1968
  • ЗР 1967
  • ЗР 1966
  • ЗР 1965
  • ЗР 1964
  • ЗР 1963
  • ЗР 1962
  • ЗР 1961
  • ЗР 1960
  • ЗР 1959
  • ЗР 1958
  • ЗР 1957
  • ЗР 1956
  • ЗР 1955
  • ЗР 1954
  • ЗР 1953
  • ЗР 1952
  • ЗР 1951
  • ЗР 1950
  • ЗР 1949
  • ЗР 1948
  • ЗР 1947
  • ЗР 1946
  • ЗР 1945
  • ЗР 1944
  • ЗР 1943
  • ЗР 1942
  • ЗР 1941
  • ЗР 1940
  • ЗР 1939
  • ЗР 1938
  • ЗР 1937
  • ЗР 1936
  • ЗР 1935
  • ЗР 1934
  • ЗР 1933
  • ЗР 1932
  • ЗР 1931
  • ЗР 1930
  • ЗР 1929
  • ЗР 1928

№3

  • №1
  • №2
  • №3
  • №4
  • №5
  • №6
  • №7
  • №8
  • №9
  • №10
  • №11
  • №12

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛ Я ЛуАЗ 969 М

  • К обзору номера
  • 0 — ОБЛОЖКА НОМЕРА
  • 0 — ПЕРЕКРЕСТОК МНЕНИЙ
  • 0 — КОНВЕРСИЯ: ВЫИГРАЕМ ИЛИ ПРОИГРАЕМ?
  • 1 — СОВРЕМЕННАЯ АВТОМОБИЛЬНАЯ ТЕХНИКА
  • 2 — АВТОМОБИЛЬ И ОБЩЕСТВО
  • 3 — ПЕРЕКРЕСТОК МНЕНИЙ
  • 4 — КОЛЕСО
  • 6 — ПУТЬ К ТРИУМФУ
  • 8 — ИСПЫТЫВАЕТ «ЗА РУЛЕМ»
  • 9 — ИСПЫТЫВАЕТ «ЗА РУЛЕМ»

ЛуАЗ-969М — технические характеристики

Линейка двигателей у «Волынки» не обширна – здесь присутствует всего лишь один бензиновый агрегат, да и тот имеет весьма скромные технические характеристики. Мощность этого 4-цилиндрового «монстра» составляет 40 лошадиных сил, а рабочий объем всего 1,2 литра. В свое время такой же двигатель (ЛуАЗ-969М) устанавливался на некоторые модели «Запорожца».

По паспорту средний расход топлива джипа при 60 километрах в час – 10,0 литра на 100 километров пути. При этом объем бензобака составляет 34 литра. То есть, грубо говоря, полной заправки «Волынке» хватит на 300-350 километров. Кстати, сильно разогнаться на этом автомобиле не удастся – максимальная его скорость всего лишь 85 километров в час. Это и не удивительно, ведь ЛуАЗ создавался не для гонок, а для сельского бездорожья – вот тут он и показывает свою силу.

Трансмиссия на ЛуАЗе имеет очень простую конструкцию, поэтому проблем с нею у автолюбителей не возникает. Однако единственная сложность заключается в поиске необходимых запчастей – внедорожник давно сняли с производства, поэтому что-либо найти на него очень и очень трудно. Хотя сами запчасти имеют весьма демократичную стоимость. В остальном характеристика авто ЛуАЗ-969М довольно положительная от автовладельцев.

Выводы

Выражаем уверенность, что данная статья поможет вам разобраться в особенностях автомобиля повышенной проходимости ЛуАЗ 969 и его модификаций. А предложенное видео и большие цветные электросхемы дадут полное представление о его комплектации (см.также схему электропроводки ЗИЛ 130).

Сегодня свершилось — обнаружил причину отсутствия зарядки — во всём была виновата «шоколадка» — регулятор напряжения — она скончалась.

Рассказываю как было дело — битых три дня тыкал тестером везде куда только можно, мерил напряжение, сопротивление, пускал двигатель, подключал ламочки — толку было ноль по одной единственной причине — не было полного понимания сути происходящих в электрике процессов.

После немереного количества выкуренного материала по теме, понял одно — нет возбуждения на роторе генератора и это факт. Причем до этого вычитал совет, что для проверки нужно вместо реле регулятора включить лампу на 5 или 10 или 21 Ватт последовательно с обмоткой возбуждения. Я поехал в автомагазин и попросил продать мне лампу вместе с цоколем на 5, 10 и 21 Ватт. Продавец дал какую-то лампочку и сказал, что она 21 Ватт, и дал другую — сказал что она 10 Ватт. Дальше в гараже я вместо шоколадки подключал ту лампочку, которая якобы 21 Ватт, на ней падало 8 Вольт, я чесал репу не понимая откуда берется такое падение напряжение на лампе? при условии что последовательно с ней подключена только обмотка возбуждения с сопротивлением 8-9 Ом, по всем канонам и законам на этой лампе не должно было падать такое напряжение. О том, что было с лампочкой не так — ниже по тексту :).

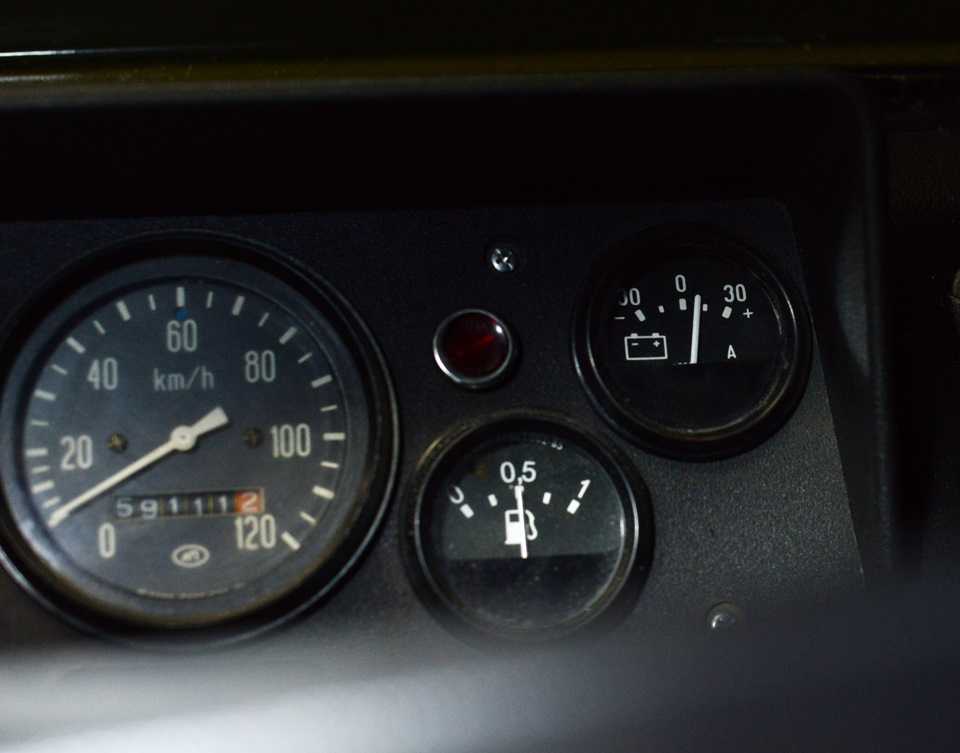

Короче говоря сегодня решился провести отчаянный эксперимент — закоротить + и «Ш» шоколадки и таким образом подать на обмотку возбуждения весь плюс. Изначально я побаивался это делать, так как оффициальные источники не упоминали о таком способе подключения, а огнетушителя у меня в гараже пока нет (но есть яма полная воды :), о ней потом расскажу), в итоге накурил в книжке по ЛуАЗу схему проверки генератора на стенде, в которой обмотка возбуждения подключалась без дополнительного сопротивления напрямую к аккумулятору. Ну раз на стенде так можно, значит и на машине я подумал ничего страшного не будет. Приехал в гараж, коротнул выводы идущие на шоколадку, включил зажигание, поднес к шкиву генератора здоровенную стамеску — она прилипла — это был добрый знак — значит возбуждение сейчас реально есть! Подключил вольтметр на выход генератора, завел ЛуАЗ, вольтметр показал 12.0 — 12.1 на холостом ходу, дал газу — 14-15 Вольт, амперметр скаканул в плюс! Заглушил машину и поехал за новой шоколадкой, сомнений в том, что она во всём виновата больше не оставалось. Оказалось, что стоит шоколад не дорого — 76 рублей за штуку, купил две, одну поставил, другая про запас, всё работает, генератор генерирует, аккумулятор когда-никогда заряжается, и самое главное — амперметр хоть иногда но показывает ПЛЮС

А теперь про лампочку (продолжение). Как и говорил падает на лампочке 8 Вольт хоть ты тресни, при этом на обмотке возбуждения — 3 Вольта, при условии что сопротивление 21 Ваттной лампочки ну всяко меньше чем 9 Ом у обмотки (если точнее, то сопротивление такой лампы должно быть в районе 5-6 Ом). Возбуждения при этом нет, точнее есть, но его видимо не хватает. Всю голову сломал что происходит, в итоге… что оказалось — ребята это просто конец — Лампа, которую мне продали оказалась лампой для дневных ходовых огней с двумя спиралями — одной на 5 Ватт, другой на 21 Ватт. Её цоколь подключается корпусом на массу и двумя выводами на + (для разных режимов работы лампы). Что делал я — подключал лампу в цепь генератора двумя проводами с цоколя, которые идут на плюсы, то есть получается, что я соединял две спирали лампы последовательно и тем самым получал лампу с мощностью даже меньше чем 5 Ватт, при этом возбуждения не хватало. Естественно нужно было подключать контакты + и «Ш» к корпусу цоколя и к 21 Ваттному проводу цоколя соответственно (если нужна была нагрузка в 21 Ватт).

Что еще по генератору — ну вроде работает, сопротивление обмоток возбуждения — около 9 Ом, по азбуке написано, что оно должно быть примерно 7.18 Ом, думаю всё равно позже сниму генератор, так как нужно чистить контакты, щетки и всё остальное. Но сам гена вроде живой и одной проблемой стало меньше По электрике есть еще невыясненные вопросы — левый кнопочный предохранитель выключился, из-за этого не работает гудок и лампа под капотом. И еще не горит лампа заднего хода и не работает указатель температуры масла, но тут есть версия, что в панели приборов контакт отвалился, похоже на то, саму панель еще не снимал, надеюсь так оно и есть.
