Двухмассовый маховик (ведущий диск сцепления). маховик сцепления

Как провести осмотр корзины сцепления?

Как отличить износилась ли корзина? Очень просто: первый признак износа этой детали – проскальзывание, которое возникает если диск неплотно прижат к маховику.

Вот поэтапная инструкция проверки корзины на износ:

Поставить автомобиль на ручник.
Завести двигатель и включить передачу 3 или выше.
Опустить правую педаль, нажать на газ.
Обратить внимание на реакцию автомобиля на такие действия.

О чем же свидетельствуют те или иные варианты?

Считается нормой, если в результате таких воздействий машина заглохнет. Это означает, что со сцеплением и коробкой передач все в порядке.

Важно
Если двигатель продолжает работать, то это должно настораживать. Корзина неисправна, поскольку не позволяет всему сцеплению полностью отключиться

Необходимо заменить не только корзину, но и диск.

Следующие действия стоит выполнять для определения той или иной проблемы:

  1. Сделать холостой запуск двигателя.
  2. Прожать до упора правую педаль.
  3. Переключиться на первую скорость и осуществить движение назад.

В случае затруднительного переключения передачи и возникновения странных звуков, заключают, что неисправен диск и маховик.

Самое удачное время ремонта и замены сцепления – момент, когда делается капитальный ремонт авто. Если силовой агрегат уже снят, то ремонтировать и менять сцепление будет намного проще. При соблюдении следующего плана действий, каждый успешно справится с этой работой. Заметим, что производить описываемые действия можно выполнять даже в гараже.

Итак, последовательность следующая:

  1. Снять КПП (коробку переключения передач). При отсутствии необходимости ее ремонта или замены, можно смело отсоединять привод, аккумулятор и ДМРВ (датчик массового расхода воздуха). Предварительно сливать масло не нужно.
  2. Открутить трос, обеспечивающий передачу.
  3. Отсоединить стартер.
  4. Ослабить крепежи сверху коробки.
  5. Открутить элементы скоростного датчика, а также жгуты электропроводки.
  6. Несильно ослабить приводную гайку справа, слева же открутить полностью.
  7. Раскрутить шаровую опору.
  8. Отсоединить защиту двигателя.
  9. Реактивную тягу нужно выкрутить, после чего снять нижнюю крышку картера.
  10. Снять кулису, предварительно ослабив гайку хомута, который помогает управлять коробкой передач.
  11. Открутить крепежи и болты коробки передач.
  12. Используя домкрат, поднять двигатель.
  13. Коробку отвинтить от подушки, а затем снять ее.

После того как коробка снята, автомобилист может увидеть проблемную зону, получает возможность производить с ней какие-то действия.

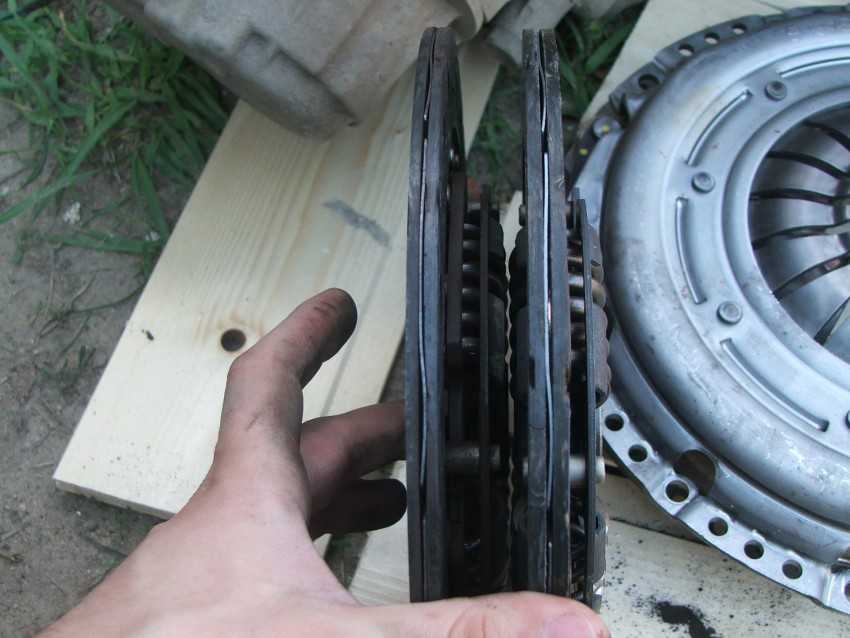

Чтобы заменить корзину, нужно перед этим отсоединить удерживающие крепежи

Обращать внимание нужно на лепестки: корзину следует заменять полностью, если она значительно износились

Перед установкой новой корзины нужно отрегулировать положение первичного вала коробки передач, чтобы коробку в дальнейшем получилось легко надеть. Затем в маховик устанавливается диск.

После того, как положение корзины поправлено, необходимо закрутить болты. Это делается постепенно: сначала 3-4 оборота, а лишь потом следует фиксировать.

В самом конце процедуры остается лишь установить выжимной подшипник и вал, который необходимо перед установкой обильно смазать.

Все ранее вынутые запчасти устанавливаются назад в обратном порядке.

Как отрегулировать сцепление?

Сцепление регулируется за счет специального болта с контргайкой, который находится на конце троса.

Ход педали регулируется проворачиванием гайки и должен составлять в итоге 12-13см. Увеличение или уменьшение хода регулируют за счет завинчивания и отвинчивания гайки от наконечника.

Для поверки достигнуто ли нужное расстояние, на которое отстоит педаль от пола, рекомендуется несколько раз нажать на нее и произвести замер. Регулировка продолжается до тех под, пока нужное расстояние не будет достигнуто.

Регулировка сцепления:

Регулировка хода педали сцепления

Регулировка гидравлики происходит по-другому.  Расстояние между штоком толкателя и выжимной вилкой не должно превышать 5мм.

Чтобы отрегулировать расстояние, нужно выполнить следующие действия:

  1. С кронштейна и вилки снять пружину.
  2. Отрегулировать расстояние между штоком и выжимной вилкой таким образом, чтобы оно составляло 0,5 см. Эту дистанцию можно отрегулировать заворачиванием и откручиванием.

Обратите внимание! Перед регулировкой сцепления необходимо ознакомиться с официальной инструкцией, поскольку описанные методы могут не подойти для определенных моделей машин

Что представляет собой маховик автомобиля

Маховик, замена которого рассматривается в нашей статье, напоминает металлическое колесо диаметром до 0,4 м. Эта деталь играет роль накопителя кинетической вращательной энергии, которая передается от мотора. Благодаря маховику обеспечивается плавность вращения коленвала в те моменты, когда поршни двигателя проходят мертвые точки. Данная деталь участвует в работе нескольких систем авто, поэтому ее можно отнести к таким узлам, как:

  • Кривошипно-шатунный механизм (маховик участвует в моменте вращения коленчатого вала и обеспечивает его равномерность).
  • Трансмиссия, где маховик выступает в качестве ведущего диска сцепления.
  • Редуктор, в котором маховик выполняет функцию ведомой шестерни, обеспечивающей передачу вращательного момента от стартера к коленвалу.

Для производства маховика используется серый чугун, поэтому стоимость его не очень высока. По его наружному краю запрессовывается венец (обод из стали с равномерно расположенными зубьями, которые служат для передачи крутящего момента от стартера в момент пуска мотора). Конструкционно маховик изготавливают с легкой серединой и утяжеленными краями (такая конструкция повышает инерционные свойства). Внутри детали присутствует 6 отверстий, через которые она с помощью фланцев крепится к коленчатому валу. Кроме того, маховик имеет отверстия для соединения с корзиной сцепления.

Виды маховиков в зависимости от конструкционных особенностей:

1. Сплошной

Это наиболее распространенный вариант детали для комплектации современных авто. Он отличается простой конструкцией – диск из чугуна диаметром до 0,4 м, по наружному краю которого закреплен зубчатый венец, обеспечивающим зацепление со стартером при пуске двигателя. С коленчатым валом такой маховик соединен при помощи фланца, а его противоположная сторона выполняет функцию ведомого диска сцепления.

2. Демпферный или двухмассовый

Такая деталь включает два диска, которые соединены пружинно-демпферным устройством. Благодаря своей конструкции двухмассовый маховик может выполнять следующие функции:

  • Сглаживать избыточные вибрации коленвала.
  • Защищать трансмиссию автомобиля от перегрузок и лишних вращательных моментов.
  • Снижать изнашиваемость синхронизирующих деталей.
  • Обеспечивать легкость и плавность включения передач.
  • Сокращать расход топлива.

Для такой детали, как двухмассовый маховик, замена может потребоваться в результате высоких нагрузок, способствующих изнашиванию механизма и поломке его отдельных элементов (например, может лопнуть пружина).

3. Облегченный

Такой маховик устанавливается на тюнингованные моторы. Такая деталь весит, как правило, в 1,5 раза меньше в сравнении со стандартной, поэтому двигатель быстрее набирает обороты, что улучшает динамику машины и повышает мощность мотора до 7%. Для производства облегченных маховиков применяют износостойкие сплавы, способные выдерживать повышенные нагрузки. Преимущество такой детали заключается в бесшумной, быстрой и эффективной работе.

Рекомендуем

«Бьет колесо при повороте: самые вероятные причины» Подробнее Есть смысл разобраться, почему демпферные (двухмассовые) маховики чаще выходят из строя:

  • Неисправность может появляться из-за блокировки маховика, вызванной неправильным креплением детали. Так, если были использованы слишком длинные болты, происходит блокировка обоих дисков. В результате маховик потеряет свои амортизационные характеристики и будет работать слишком шумно.
  • В результате перегрева внутренней стороны одного из дисков из-за неисправного осевого подшипника (подшипник расположен между дисками).
  • Под влиянием высоких механических перегрузок или неправильной работы сцепления может происходить истирание одного из дисков маховика, что приводит к разрушению внутренних деталей (как правило, такая неисправность проявляется в виде выступающей смазки).

Муфта бензопилы

Сцепление устройства для обработки древесной породы является центробежным и срабатывает автоматом при изменении степени оборотов коленвала мотора. Если обороты маленькие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С повышением оборотов элементы расползаются и прижимаются к барабану, таким макаром заставляя крутиться цепь.

Соответствующим свойством данного вида устройства является торможение при замедлении цепи. Так выходит избежать неких поломок. Но все таки эта система подвергается большой нагрузке, потому нужно систематически проводить профилактический осмотр и ремонт.

Почему может понадобиться замена маховика

В результате агрессивного вождения, езды с включенным сцеплением, резких стартов с места происходит ускоренное изнашивание зубьев маховика и его прилегающей поверхности. Такие дефекты приводят к появлению вибрации, к пробуксовкам или к появлению шума во время работы мотора. Неисправности маховика не только создают дискомфорт водителю, но и могут стать причиной аварийной ситуации. Как избежать таких неприятностей?

Появление посторонних шумов при работающем моторе может указывать на необходимость замены маховика. Кроме того, такая работа может потребоваться:

  • при большом пробеге авто;
  • если часто менялись детали сцепления;
  • по причине естественного износа маховика.

Признаки неисправности маховика могут проявляться во время пуска или остановки мотора. При их появлении следует обратиться к специалистам для проведения диагностики и последующей замены детали.

Рассмотрим более подробно эксплуатационные моменты, которые приводят к необходимости замены маховика.

Всевозможные неисправности этой детали можно разделить на несколько видов.

1. Дефект первый: изнашивание и/или повреждение зубчатого венца элемента

  • износ или неисправность стартера и его деталей;
  • неправильный монтаж стартера в картер маховика;
  • в картер маховика попали посторонние частицы;
  • нарушение технологии сборки узла;
  • изношенность зубчатого венца.
  • замена зубчатого венца;
  • правильная установка стартера в картер маховика;
  • диагностика и ремонт стартера (в случае необходимости).

2. Дефект второй: биение маховика

  • изношенное или неисправное сцепление;
  • пробуксовка сцепления;
  • естественный износ деталей;
  • неправильная сборка узла.
  • диагностика узла на предмет биения;
  • при минимальном биении необходимо проточить маховик на токарном станке;
  • при сильном биении необходима замена маховика;
  • диагностика работы сцепления с последующим ремонтом или заменой этого узла;
  • диагностика привода выключения сцепления с последующим ремонтом (при необходимости);
  • обтяжка крепежных болтов с учетом требуемого момента затяжки (примерно 100 Н*м).

Допустимые величины биения маховика можно найти в справочниках и технической документации автопроизводителя

Важно понимать, что может произойти в случае превышения допустимых параметров биения

Сильное биение маховика может привести к разрушению рабочей поверхности, которая сопряжена с ведомым диском сцепления. Симптомы этой неисправности проявляются во время работы мотора. Чтобы устранить биение, нужно обеспечить правильный момент затяжки болтов крепления.

3. Дефект третий: нарушение функциональности рабочей поверхности под ведомый диск сцепления

Причины появления неисправности:

  • изношенное или неисправное сцепление;
  • пробуксовка сцепления;
  • большой «пробег» двигателя;
  • неправильная сборка узла.
  • замена маховика;
  • диагностика сцепления с последующим ремонтом или заменой (при необходимости);
  • диагностика с последующим ремонтом привода выключения сцепления.

Важно: работа маховика на автомобиле с неисправным сцеплением приводит к появлению трещин и других дефектов на его рабочей поверхности. Выявить неисправности маховика можно при проведении диагностики в автосервисе

Выявить неисправности маховика можно при проведении диагностики в автосервисе.

Рекомендуем

4. Дефект четвертый: повреждения посадочного места под фланец коленчатого вала

  • изношенность детали в результате большого пробега мотора;
  • неправильная сборка узла.
  • замена маховика;
  • диагностика с последующим ремонтом или заменой коленчатого вала;
  • переустановка коленчатого вала в картер маховика;
  • соблюдение технологических требований при сборке узла;
  • обтяжка болтов крепления маховика с соблюдением требований по моменту затяжки.

Правильное усилие при затягивании крепежа – важное условие для проведения ремонта. 5

Дефект пятый: неисправность и изнашивание резьбы отверстий, предназначенных для крепежных болтов

5. Дефект пятый: неисправность и изнашивание резьбы отверстий, предназначенных для крепежных болтов

  • неправильная сборка узла: кожух расположен неправильно или плоха закреплен;
  • износ элементов, вызванный длительной эксплуатацией мотора.
  • замена маховика;
  • нарезка новой резьбы (при наличии возможности);
  • диагностика правильности установки кожуха маховика с последующим исправлением ошибок;
  • балансировка маховика.

Важно: при любой замене маховика обязательно проводится балансировка коленвала в сборе с диском и маховиком. Только после такой процедуры автомобиль может эксплуатироваться

Балансировка обеспечивает корректную работу всех сопряженных деталей. Кроме того, следует проверить правильность установки и надежность крепления кожуха маховика.

Меняем цилиндры

Менять главную цилиндрическую систему есть резон, если после замены уплотнительных колец не улучшилась функциональность системы. Замену на новые цилиндры сцепления устанавливают тогда, когда уже тормозная жидкость убегает даже после замены новых манжетов.

Процесс снятия рабочего цилиндра и установки выполняйте по схеме:

  • Избавляемся от пружины возле педали.
  • Откручиваем две гайки, что скрепляют цилиндр с коробкой передач;
  • Процесс откручивания резинового шланга, присоединенного к рабочему цилиндру, производиться на весу;
  • Прикручиваем к шлангу, во избежание утечки тормозного состава, цилиндр нового образца;
  • Выкачиваем все из цилиндра, выкручиваем штуцер, закрываем отверстие;
  • Откручиваем гайки, служащие креплением главному цилиндру с кузовом машины;
  • Чтобы рашплинтовать шарнир, связанный с педалью, нужно потянуть его на себя. Вытяните штифт, при этом произойдет отсоединение цилиндра от педали.
  • Два цилиндра устанавливайте по той же схеме, по которой разбирали.

Процедура установки

  1. Устанавливаем маховик в обратной последовательности в соответствии с меткой, сделанной при разборке. Перед заворачиванием болтов крепления маховика, наносим на их резьбовую часть фиксатор резьбы. Маховик должен быть установлен на коленчатый вал только в одном положении. Если сделанная метка стерлась, маховик можно установить на вал по заводской метке – для этого на наружной стороне маховика высверлена лунка. При установке маховика на коленчатый вал, метка должна располагаться напротив шатунной шейки четвертого цилиндра. Не перепутайте метку с балансировочными лунками, которые сделаны сверлом большего диаметра

Функции и строение диска сцепления

На боковой стороне кожуха присутствуют три равномерно размещенных выемки в форме прямоугольника. В них впритирку входят три ступицы нажимного диска. Подобное строение гарантирует передачу крутящего усилия на рабочий диск и возможность его перемещения относительно оси при активации сцепления.

Между нажимным дисковым элементом и кожухом находятся 18 пружин, размещенные попарно, которые имеют разносторонние завитки для исключения возникновения заклинивания детали. Чтобы противодействовать перекашиванию рабочего диска и получить оптимальное усилие, пружинные элементы ставятся из одной группы. От чрезмерного нагрева в случае пробуксовки сцепления пружины предохраняют шайбы из теплоизолирующего прессованного асбестового материала.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

3.1.5 Снятие и установка сцепления и его привода / ВАЗ 2115

Снятие.
Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.
При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

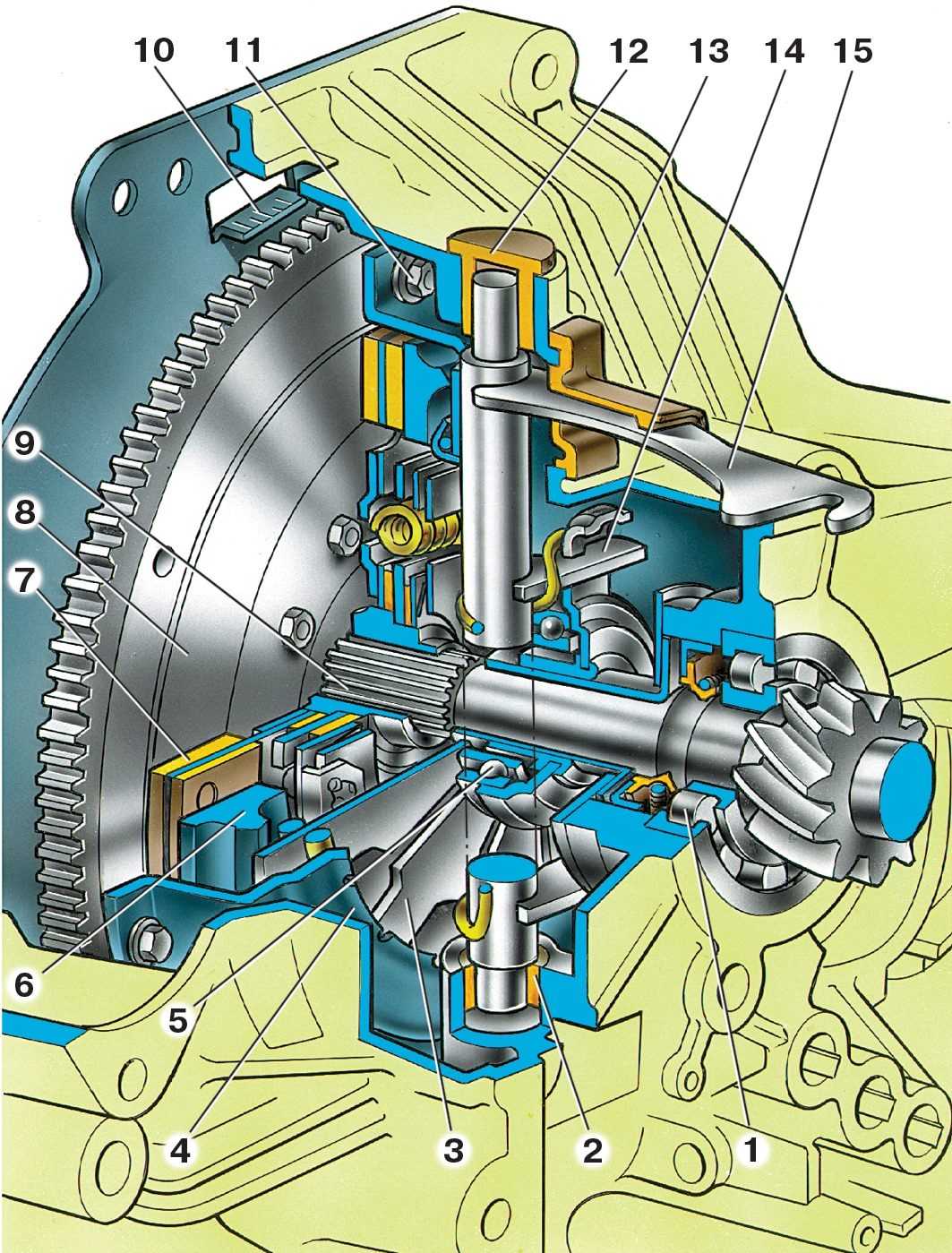

Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия вилки выключения сцепления, выньте втулку 12 (см. рис. 3.1) из картера 13 сцепления, затем извлеките вилку.
Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач (см. подразд. «Коробка передач»), затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:
– очистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

ПРИМЕЧАНИЕ
Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.
Рис. 3.3. Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

– установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081 (рис. 3.3), заменяющей шлицевой конец первичного вала коробки передач.

Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

– смажьте втулки 2 (см. рис. 3.1) и 12 смазкой ШРУС-4;

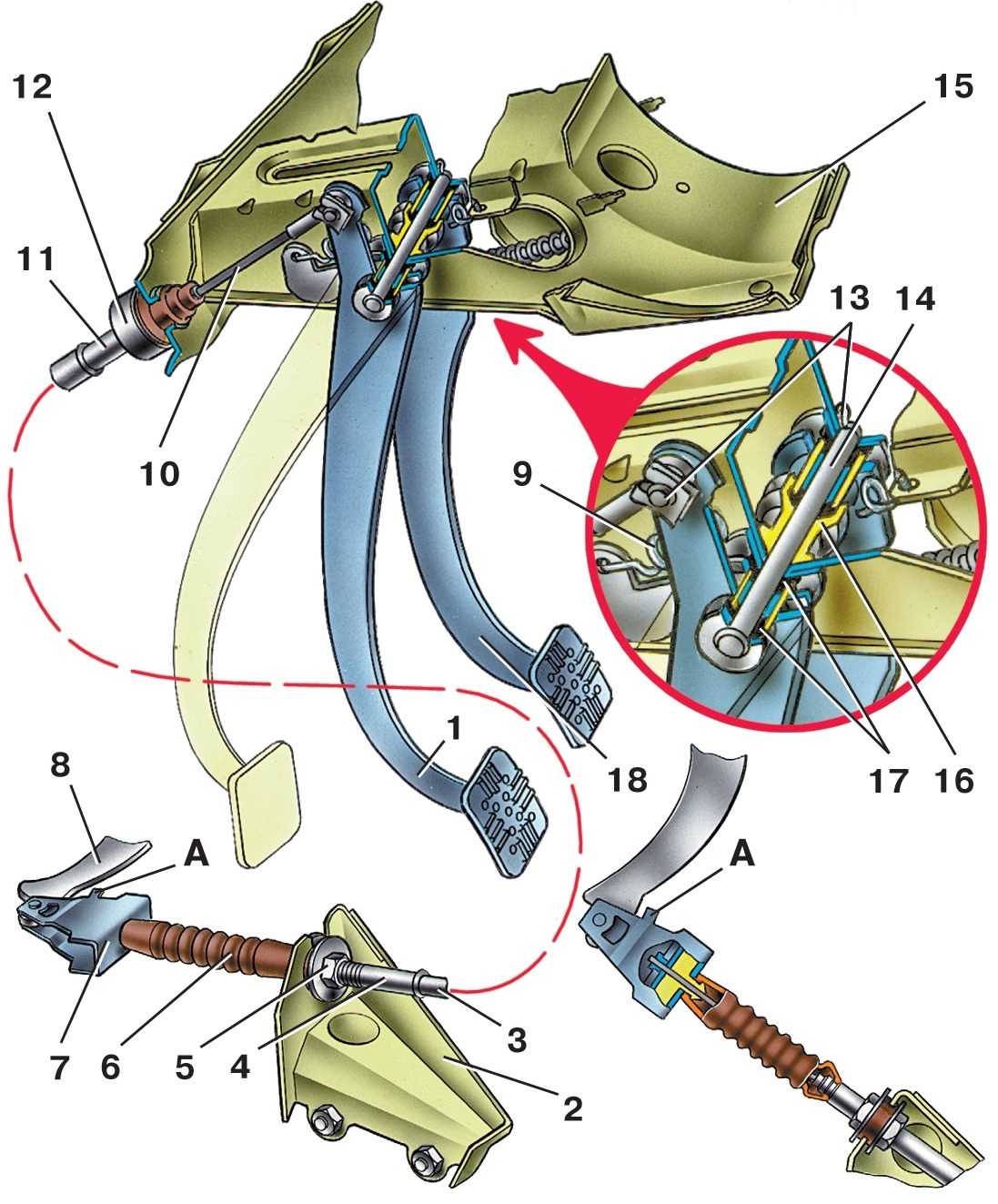

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 (см. рис. 3.2) троса консистентной смазкой ЛСЦ-15 или Литол-24;

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– элемент «А» поводка 7 располагайте в сторону двигателя, как показано на рис. 3.2.

Замена диска сцепления ВАЗ 2115

ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.

Замена сцепления ВАЗ 2114-2115 без ямы и сливания масла

замена диска сцепления+выжимной ваз 2115

Замена сцепления на ВАЗ 2114 без ямы

Схема крепления маховика

Для удобства пользователя авто производители смещают ось одного резьбового отверстия для болтов маховика на несколько градусов, поэтому установить эту деталь неправильно невозможно физически. Тем не менее, водители обычно перестраховываются дополнительно, ставя метки краской при демонтаже.

По аналогии с фланцевыми соединениями здесь использовано 6 болтов, вкручиваемых в тело коленвала , расположенных через 60 градусов, кроме одного смещенного специально. Для данной формулы резьбового соединения применяется затяжка по специальной схеме, так как полноценного «креста» здесь нет:

  • два болта напротив друг друга по оси диаметра;
  • два болта рядом с предыдущими в той же последовательности;
  • оставшиеся два болта по тому же принципу.

Почему болты срезает?

На вопрос, нужно ли менять болты для фиксации на коленвале маховика, каждый производитель отвечает заранее, в инструкции по эксплуатации – по возможности при каждой разборке этого узла. Срезать болт может по нескольким причинам:

  • возникновение люфта при откручивании, увеличение рычага для срезающих усилий;
  • неверный выбор класса прочности болта.

Выбор крепежа

Чтобы крепежный элемент не оборвало при эксплуатации двигателя, конструкторы рассчитывают болты по нагрузкам. Известными данными являются:

  • температурные режимы эксплуатации;
  • количество болтов в соединении.

В зависимости от марки стали рассчитывается усилие среза резьбы и тела болта, растяжение. Поскольку болты являются стандартными деталями, их выпускают и классифицируют согласно стандарту ГОСТ, а для конкретных соединений сборочных единиц выбирают по следующим критериям из таблиц этих ГОСТ:

класс прочности;
марка стали;
способ изготовления;
тип и количество шлицов;
габаритные размеры (диаметр резьбы и длина).

Усилие затяжки определяется автоматически, но уже из других таблиц по классу прочности. Дополнительно в зависимости от количества болтов в сборочном соединении и их взаимного расположения в пространстве применяются различные схемы протягивания.

В формуле болтового соединения фланца с 6 болтами схема «крест» не работает, поскольку оси сдвинуты, не на 90, а на 60 градусов относительно друг друга, поэтому выбирается другая последовательность, указанная выше и далее по ходу этого руководства.

Класс прочности

Традиционно в любое изделие, выпускаемое промышленным способом, закладываются материалы с минимально возможной себестоимостью изготовления, обеспечивающие необходимый запас надежности.

Другими словами, мостовые и крановые болты, считающиеся самыми надежными, сделанные из высокопрочных сталей, обойдутся слишком дорого для ненагруженных соединений. Это экономически не целесообразно, на практике не используется.

Хотя, при желании любой пользователь может использовать эти стандартные детали, чтобы они гарантированно не были срезаны маховиком при эксплуатации.

По классификации ГОС 1759.4 существует 11 классов прочности болтов: 3.6, 4.6, 5.6, 5.8, 6.6, 6.8, 8.8, 10.9 и 12.9. Две цифры маркировки через точку обозначают:

  • первая – умножается на 100, указывает предел прочности растяжения металла в Н/мм 2 ;
  • вторая – умножается на 10, указывает отношение предела текучести к началу необратимой пластической деформации в процентах.

При выборе стандартной резьбовой детали в соединение закладывается минимум двукратный запас прочности по последнему значению, в идеале трехкратный запас надежности. Например, в башенных и мостовых кранах применяются болты класса 8.8 и выше.

Способ изготовления и материалы

Класс прочности определяется двумя факторами – маркой стали и способом изготовления болта. Практически невозможно сорвать резьбу или срезать болт, изготовленный методом холодной/горячей высадки. Резьба формируется на теле заготовки на автомате накаткой, проходит термообработку, покрывается защитным составом.

Сталь 35 считается универсальным материалом, позволяющим получать разные классы прочности за счет применения неодинаковых технологий:

  • на токарно-винторезных станках из нее изготавливают болты класса 5.6;
  • объемной штамповкой на прессах высадочных получают класс 6.6 либо 6.8;
  • после закаливания деталей, произведенных предыдущими способами, достигается класс 8.8.

Для остальных сталей справедлива таблица классов прочности:

Для фиксации маховика используются болты М8 – М12, а маркировка является обязательной для стандартных изделий от М6 и выше. Однако изделия, выточенные на станке, клеймятся очень редко для сокращения себестоимости. На штампованных и произведенных методом накатки болтах маркировка присутствует на торце или гранях головки.

Как производится замена маховика

Замена маховика предполагает демонтаж детали. Выполняется этот этап по следующей схеме:

  1. Снимаем КПП.
  2. Демонтируем кожух маховика вместе ведомым и нажимным дисками.
  3. Фиксируем деталь с помощью отвертки, чтобы она не прокручивалась при отвинчивании болтов.
  4. Откручиваем шесть болтов, которыми крепится маховик (отворачивать болты следует в порядке крест-накрест, чтобы упростить выполнение работы).
  5. Снимаем маховик и опорную шайбу. Нужно запомнить, как расположен маховик относительно смотровой метки.

Основные этапы установки нового маховика:

Устанавливая новую запчасть, следует обеспечить ее положение аналогичное тому, в котором находилась снятая деталь. Сборка всех сопряженных элементов выполняется в порядке, обратном разборке

Важно проследить за правильностью расположения кожуха маховика и соблюдать рекомендуемые автопроизводителем моменты затяжки болтов крепления (примерно 100 Н*м)

Затягивают крепежные болты на маховике крест-накрест. Кроме того, следует проверить, чтобы сама деталь стояла без перекосов.

После того, как маховик будет снят, нужно обеспечить стабильное положение коленвала, так как если он провернется, то это существенно усложнит сборку. Если же коленвал провернулся, вначале следует установить поршень 4-го цилиндра в верхнюю мертвую точку, а установку маховика выполнить в соответствии с меткой.

Демонтаж маховика

Прежде чем приступить к демонтажу маховика, нужно обеспечить комфортную работу с этим узлом: завезти авто на подъемник, на яму, поднять домкратом в районе переднего колеса. Затем пошагово следует выполнить следующие действия:

  1. Обесточить аккумуляторную батарею машины.
  2. Слить масло из КПП.
  3. Снять сцепление, коробку, стартер.
  4. Разобрать муфту.
  5. Сделать отметку взаиморасположения маховика и коленвала.
  6. Обработать болты, которые прикипели с помощью аэрозоля.
  7. Зафиксировать маховик отверткой за болт крепления, чтобы он не поворачивался.
  8. Наполовину открутить болты.
  9. Открутить 6 болтов сначала на 3 оборота, а во время снятия последнего – придержать маховик, чтобы не упал.
  10. Снять опорную шайбу.
  11. Детально осмотреть отверстия и болты.

Если болт оборван, нужно высверлить глухое отверстие в части его обломка с помощью экстрактора, на котором есть винтовая конусная резьба. Благодаря своей форме он крепко фиксируется внутри и поворачивает поврежденную деталь.

Можно и другим способом отреставрировать отверстия, в которых резьба повреждена. Сначала высверливают отверстия определенного размера для полного комплекта болтов, нарезают новую резьбу (эта работа выполняется с помощью метчика), а затем используют болты с более крупным диаметром, которые соответствуют всем критериям ГОСТа.

В следующем видео показано, как снять и установить маховик на примере ВАЗ.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Снятие маховика

Маховик бензопилы STIHL 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено удерживать маховик от проворачивания при помощи установки между его ребрами и корпусом силовой отвертки и прочих инструментов, при таком способе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Также ознакомьтесь

  1. Перед снятием маховика нужно нанести метки, показывающие взаимное расположение маховика и коленчатого вала.
  2. Выколоткой и молотком сбить старый венец.
  3. Установить новый венец маховика ВАЗ 2109. Для этого новый венец нужно разогреть (как вариант, обернуть маховик бумагой, поджечь ее).
  4. После разогрева аккуратно надеть венец на маховик (необходимо устанавливать его внутренней фаской по направлению к маховику). Затем нужно установить деталь на место.

  1. Сборку требуется выполнять в обратной последовательности. Затяжку болтов стоит выполнять с моментом 62-89 Н*м, а затягивать болты корзины – 19-31 Н*м. Чтоб избежать перекоса затяжки, нужно выполнять ее в шахматном порядке.

  1. Для отцентровки ведомого диска нужно использовать удлинитель на 1/4 со слоем изоленты, доводящим до диаметра 15 и 20 миллиметров.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как открутить на бензопиле маховик

Как можно снять маховик стартера на бензопиле если нет специального съемника?

У старых советских бензопил съемником служила храповая гайка стартера. Ее откручивали, затем откручивали гайку крепления маховика, ставили пятак на торец коленвала и закручивали храповик. У современных пил поступают проще.Ослабляют гайку крепления маховика таким образом, чтобы резьба на валу была закрыта гайкой и не повреждалась при ударе. Затем легким и точным ударом молотка по гайке снимают маховик.

STIHL MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы STIHL мс 180, которая необходима в случае капитального ремонта двигателя.

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

  • Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
  • Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
  • Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

READ Бензопила Не Развивает Полную Мощность

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
