Параметры светодиодных ламп для дхо, птф, ближнего, дальнего

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

ДХО с линзами

Philips с  COB и линзами

• модель Philips DayLightGuide 12825WLEDX1
• 7 Вт каждая;
• световой поток 875 Лм, 125 Люмен на Вт.
• цветовая температура 6000К, свет слегка голубоватый, холодный;
• срок службы 5000, маловато;
• питание 12В;
• диммирование, в ночное время яркость снижается (приглушается) и выполняют декоративную функцию;
• светодиоды Philips Luxeon, вероятно COB;
• оптика в виде одной растянутой линзы;
• блок управления совместим с гибридными и электрическими автомобилями, и системой «Старт-стоп»;
• алюминиевый корпус;
• размеры: 165 х 35 х 23 мм.;
• Цена около 6.000 руб.

Вероятно используется  технология COB, когда множество кристаллов располагаются на одной подложке и получается один длинный светодиод в виде линейки.

Основные признаки хороших DRL использующих линзы

1. Обязательное наличие сзади ребер охлаждения, пусть технология используется КОБ, но нагрев никуда не делся. Если ребер нет, значит и охлаждать нечего.
2. Так как линейка КОБ излучает свет всей поверхностью, обязательно наличие оптики, такой как на этом Филипсе. Линза выполнена в виде половины окружности и проходит вдоль всего корпуса. Угол свечения COB составляет 120 градусов, если нет линзы хорошей, свет будет уходить в стороны.
3. Энергопотребление невозможно определить визуально, даже предположить. Тут приходится полагаться на информацию, которую предоставляет магазин.
4. Мощность COB  должна быть не менее 10 Вт, а световой поток не менее 1000 Лм.

Отзывы Филипсах не все хорошие, многие жалуются на качество сборки. Из-за плохой герметизации начинают запотевать, появляется конденсат, хотя заявлено о стандарте защиты от влаги, пыли, соли. Выходят из строя блоки питания и управления. Обо все этом написано на сайте самого Филипса.

Дальний свет в полнакала вместо ДХО

Существует ещё один способ реализации ходовых огней, лишённый вышеуказанных недостатков. Его суть заключается в использовании фар дальнего света, включенных в полнакала и используемых вместо ДХО. Такой способ включения уже давно был предложен американцами. Однако на европейском авторынке этот вариант не получил распространение.

Суть метода состоит в последовательном включении двух ламп дальнего света, что приводит к двукратному снижению напряжения на них. Так как спираль лампочки – это активная нагрузка, то ток снижается пропорционально напряжению. В результате мощность потребления и светоотдача снижается в 4 раза. Как ни странно, но эффект от таких ДХО выше, чем от включенного ближнего света. Свет от них получается мягче и направлен он на водителей встречного транспорта.

Вариант реализации

Конструктивные особенности большинства машин не позволяют быстро переделать схему параллельного включения фар дальнего света в последовательное соединение, оставив при этом в рабочем состоянии оба варианта. Причина тому – необходимость переподключения реле, ошибки бортового компьютера и прочие сложности.

Тем не менее, находятся народные умельцы, которые делают практические схемы по регулировке яркости мощных ламп своими руками. Они основаны на работе MOSFET-транзисторов в режиме ШИМ-модуляции, что позволяет эффективно управлять световым потоком, не влияя на остальные исполнительные механизмы. Одна из таких схем представлена ниже.

• (+12В) – подключается через предохранитель 10А к аккумулятору;
• корпус – подключается к автомобильному кузову;
• (+включение) – поступает на клемму после зажигания;
• выход – соединяется с проводом фар дальнего света;
• габариты – соединяется с проводом габаритных огней.

ДХО из дальнего света на базе контроллера могут иметь несколько способов подключения. Оптимальным вариантом считается их автоматический пуск в момент зажигания с задержкой в несколько секунд. Чтобы избежать сбоев в работе остальных осветительных приборов, иногда приходится дорабатывать схему, добавляя в неё реле. Разместить DRL-контроллер можно в любом удобном месте, зафиксировав его с помощью стяжки. Для обеспечения надежного контакта провода спаивают между собой, а в клеммных соединениях используют оконцеватели или наконечники.

Произведя несколько тестовых включений, можно отправляться в путь и пользоваться всеми преимуществами дальнего света в полнакала, а именно:

• грамотно подобранная яркость и направление светового потока;
• автоматическое включение и отключение;
• отсутствие затрат на светодиодные ДХО;
• уменьшенная нагрузка на АКБ.

Параметры для ближнего и дальнего

Лампа H4 ближнего и дальнего света с активным охлаждением

Особое внимание уделим фарам ближнего и дальнего света. В зависимости от конструкции фары, есть два вида:

• популярная комбинированная H4, две нити накала, ближний и дальний в одной;
• если оптика раздельная, то ближний обычно H7

В этом случая яркость не должна быть меньше, чем у галогеновой, в худшем случае должна равняться. Чаще всего ближний свет составляет от 1000 Лм, дальнего от 1500 Лм. Получаем, что  лампочки должны иметь мощность минимум 10 и 15 соответственно. При такой мощности уже необходимо иметь активную систему охлаждения с вентилятором, иначе она будет перегреваться, деградировать, люминофор выгорать. Рабочая температуру светодиода не должна превышать 85 градусов цельсия.

Прочитайте мой обзор «Светодиодные лампы H4 для ближнего и дальнего», подробно расписал плюсы и недостатки.

Результат установки зависит от конструкции вашей фары. В половине случаем удается получить хороший световой поток на ближний свет, но плохой дальний для цоколя H4. Так же бывает и результат наоборот, дальний хороший, ближний нет. Многие жалуются на плохую освещенность во время дождя по сравнению с галогенными.

Характеристика фар DRL

Комплект контроллера ламп ДХО

Вместо дневных ходовых огней водитель может использовать фары DRL, эта разработка была придумана европейскими специалистами. В данном случае в отражателе используется галогенный источник света мощностью 12 ватт, очень похожий на ан дальнее освещение. При установке такой оптики световой поток будет направлен не на дорожное покрытие, как при ближнем освещении, а в глаза другим автомобилистам. Но при этом он не будет слепить водителей, а обеспечит более лучшую видимость авто на дороге. Если вас заинтересовал этот способ, такую функцию можно реализовать при помощи дальнего освещения, при этом фары будут светить не на половину, а только на треть мощности.

Принцип работы

Как же работает дальний свет в полнакала? Когда водитель включает дальнее освещение, оптика будет гореть довольно тускло, однако этого хватит для того, чтобы обозначить свое транспортное средство на дороге. При этом свет не будет слепить других участников дорожного движения. Разумеется, для этого необходимо установить отдельную кнопку. Когда эта кнопка отключается, оптика перейдет в режим работы дальнего света. Следует отметить, что это никак не повлияет на реализацию всех функций дальнего освещения (автор видео — Виталий Сусский).

Плюсы и минусы

Если вы решили использовать дальний свет в полнакала вместо ДХО, то при правильной реализации задачи вы сможете ощутить на себе следующие преимущества:

1. Во-первых, вам не придется покупать отдельно светодиодную оптику и тратить время на ее установку. Соответственно, если вы ничего не понимаете в электрике, вы также избавляете себя от необходимости тратиться на установку фар.
2. Во-вторых, при правильной реализации схемы вы сможете добиться того, что нагрузка на аккумуляторную батарею будет более низкой. Соответственно, вероятность того, что более устаревшая АКБ быстрее разрядится, сводится к минимуму. Особенно это преимущество актуально для автолюбителей, которые используют подсевшие аккумуляторы в холодное время года, когда они еще быстрее разряжаются.
3. В-третьих, ресурс эксплуатации источников ближнего освещения становится более высоким. Так что вы избавляете себя от более частых финансовых затрат на покупку ламп.
4. Кроме того, при реализации системы DRL световой поток будет светить немного выше, соответственно, транспортное средство будет более заметным в потоке автомобилей.
5. При включении этой функции задние габариты гореть не будут, таким образом, они не смогут «замаскировать» стоп-сигналы. Это не только способствует повышению безопасности при движении, но и позволяет увеличить ресурс эксплуатации задних ламп.
6. Также вы не столкнетесь с проблемой приглушения подсветки интерьера. Когда включены, а на улице яркое солнце, водителю будет сложнее увидеть экран магнитолы.
7. Некоторые автолюбители отмечают, что при правильном подходе можно даже добиться снижения расхода топлива. Этот показатель небольшой, составляет всего около 0.15 литров в час. Тем не менее, такого достоинства можно добиться только в том случае, если двигатель работает правильно и расход горючего не увеличен по сравнению с нормой.

Что касается недостатков, то в принципе, их нет. К минусам можно отнести только монтаж и реализацию схемы, которая может вызвать трудности. Но и эту проблему можно решить, внимательно ознакомившись с инструкцией или обратившись к специалистам.

ДХО — Автоматическое включение фар

Какой плюсы использовать дальний свет в пол накала как ДХО! — лампы дальнего света мы очень редко используем; — дальний свет в дневное время лучше видно; — дальний свет, днём не слепит других участников движения; — увеличение ресурса генератора (актуально для отечественного автопрома) — лампы ближнего света и габаритные огни перегораю из-за постоянного использования и в нужный момент мы лишаемся света в темное время суток, а дальним светом не заменить!

На какие модели уже установлено: Audi A4; BMW 5 series; Chery Fora; Chevrolet Aveo; Chevrolet Captiva; Chevrolet Lanos; Chevrolet Lacetti; Chevrolet Niva; Chevrolet Spark; Citroen C4; Daewoo Matiz; Daewoo Nexia; Fiat Albea; Ford Focus 2; Ford Fusion; Ford Mondeo 3; Ford Mondeo 4; Great Wall Hover H3; Great Wall Hover H5; Honda Civic 4D 2009 г.; Honda CRV 1999г.; Honda CRV3; Honda Fit 2002 г.; Honda HR-V; Honda Jazz 2009 г.; Honda Odissey; Hummer H3; Hyundai Accent; Hyundai Elantra; Hyundai Getz; Hyundai Grand Starex; Hyundai i30; Hyundai ix35; Hyundai Matrix; Hyundai SantaFe CM (2006-2012); Hyundai SantaFe Classic; Hyundai SantaFe Classic (Корея); HyundaiSonata 5; Hyundai Verna; Hyundai Tucson; Hyundai Trajet; JEEP; KIA Carens UN 2006-2012; Kia(ED) Ceed FL; Kia Ceed (2007-2011); Kia Cerato; Kia Picanto; KIA RIO JB; KIA Sorento; KIA SPORTAGE KM 2007 г.;Lexus GS300 1997г.; Lexus GX460 2011г.; Lexus RX350 2007г.; Lifan Breez 1,3; Lifan Solano; Mazda 323; Mazda 626 1998 г.; Mazda Demio DY; Mazda 2 2004 г.; Mazda MPV FS 2.0; Mazda Tribute; Mitsubishi Galant; Mitsubishi Lancer 9; Mitsubishi Lancer IX 2003; Mitsubishi Outlander; Mitsubishi Pajero 4; Mitsubishi Pajero Sport; Mitsubishi Pajero Sport New (MY 2010 2.5 TD АКПП); Nissan Almera; Renault Logan; Nissan Maxima QX 95-99г.; Nissan Note; Nissan Patfinder; Nissan Qashqai; Nissan SUNNY; Nissan Teana 2 New; Nissan Tiida C11 2004г.; Nissan Wingroad; Nissan X-Trail; Opel Astra G; Opel Astra H; Opel Corsa; Opel Meriva; Peugeot 4007; Renault Duster; Renault Fluence; Renault Koleos; Renault Laguna 1; Renault Laguna 2; Renault Laguna 2; Renault Laguna 3; Renault Latitude; Renault Logan (все выпуски); Renault Megane 2; Renault Megane 3; Renault Megane Grandtour; Renault Sandero; Renault Scenic 2; Renault Scenic 3; Renault Symbol; Renault Trafic; Samand (Peugeot-405); SsangYong Kyron; Sangeng Musso; Shkoda Fabia; Subaru Legacy Outback 89-98г.; Subaru Legacy Outback 2004г.; Subaru Legacy Outback 2009-12г.; Suzuki Escudo; Suzuki Grant Vitara; Suzuki JIMNY; Suzuki liana; Suzuki SX4; Suzuki Vagon R; Toyota 4Runner 215 2006-2009 г.; Toyota Allion Premio; Toyota Altezza; Toyota Avensis 2003г.; Toyota Auris; Toyota Camry V40 2011 г.в.; Toyota Camry V50; Toyota Camry 2010 г.в.; Toyota Corolla; Toyota Corolla Spacio в 120 кузове; Toyota Estima Hybrid; Toyota Fun Cargo; Toyota Gaya; Toyota Harrier; Toyota Hilux; Toyota LC Prado 120; Toyota LC Prado 150; Toyota LC 200; Toyota Mark 2; Toyota Prius; Toyota Ractis 2011г.; Toyota RAV4; Toyota Starlet; Toyota Town Ase; Toyota Verso; Toyota Vista; Toyota Vitz; Toyota Yaris; Toyota Yaris Verso; Toyota Voxy; VW Passat B3; VW Passat B5; ВАЗ-21723; Приора ВАЗ-1118 Калина; ВАЗ-11193 Калина; ВАЗ-11194 Калина; ВАЗ-2107; ВАЗ-2109; ВАЗ-2110; ВАЗ-2112; ВАЗ-2115; Волга Siber; Лада-Ларгус; Нива; Ока; Волга; Газель; КАМАЗ; УАЗ-Патриот

Посмотрите видео обзор и тест работы контроллера ламп дневного движения (ДХО) для Приоры

Видео демонстрация установленного контроллера ДХО на Renault Logan (дальний свет в пол накала)

Светодиодные фары и закон 2020 г

Основная нормативная база не изменилась: 12.5 КоАП РФ часть 1,2,3, 12.20 КоАП РФ, ТР ТС 018/2011 п.77, ПДД, п. 19.6, 3.7 и 3.8 КоАП РФ.

Установка светодиодных фар подходит под общую формулировку 12.5 КоАП часть 1 — изменение конструктива. Соответственно, необходимы все те же самые действия, что и по балкам.

Установка светодиодных фар происходит в бампер под места штатных противотуманок, на передний бампер или на крышу. Вариант с крышей точно такой же как и с балками.

Установка дополнительных светодиодных фар в штатные места ПТФ либо врезкой в бампер не является заметным изменением конструкции, а потому тормозить практически никогда не будут. Необходимо хорошо закрепить фары, отрегулировать их и пользоваться в свое удовольствие, т.к. конструкцией большинства автотранспортных средств предусмотрены места под ПТФ. Единственные нюансы это мощность, цвет свечения и направление. Уважайте других водителей и не слепите их.

У фар, согласно ПДД РФ «Приложение. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств»:

Если же фары крепятся на бампер, необходимы все те же шаги, что и по балкам. Заметить их сложно, если целенаправлено не останавливать всех подряд. В ночное время суток неотрегулированные доп фары сильно слепят встречный поток. Возможно все уже встречали, когда навстречу едет облако света, и только при приближении на близкую дистанцию становится понятно, что установлено все-лишь 2 дополнительные неотрегулированные фары белого свечения.

Какие выводы по фарам можно сделать

Необходимо покупать светодиодные фары с сертификатом завода изготовителя, что фара соответствует ТР ТС 018/2011 п.77.
Необходимо запомнить содержание 12.5 часть 1-3 КоАП РФ: Ч.1 — 500 руб., Ч.3 — лишение прав на 6-12 месяцев.
В случае, если говорят о нарушении ПДД РФ «Приложение

Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств» пункта 3, ссылайтесь на ТР ТС 018/2011 п.77 при наличии сертификата, если его нет, то на штраф 12.5 ч.1 КоАП РФ в 500 руб.
И самое важное — минимальный штраф за фары в 500 руб. могут выписать даже при наличии сертификата — на усмотрение инспектора.
В случае, если нет документа на свет, готовьтесь к 12.5 ч.3 КоАП РФ и лишению прав на 6-12 месяцев

Руководство реализации функции DRL на автомобиль

Произвести установку такой системы своими руками вполне возможно в гаражных условиях.

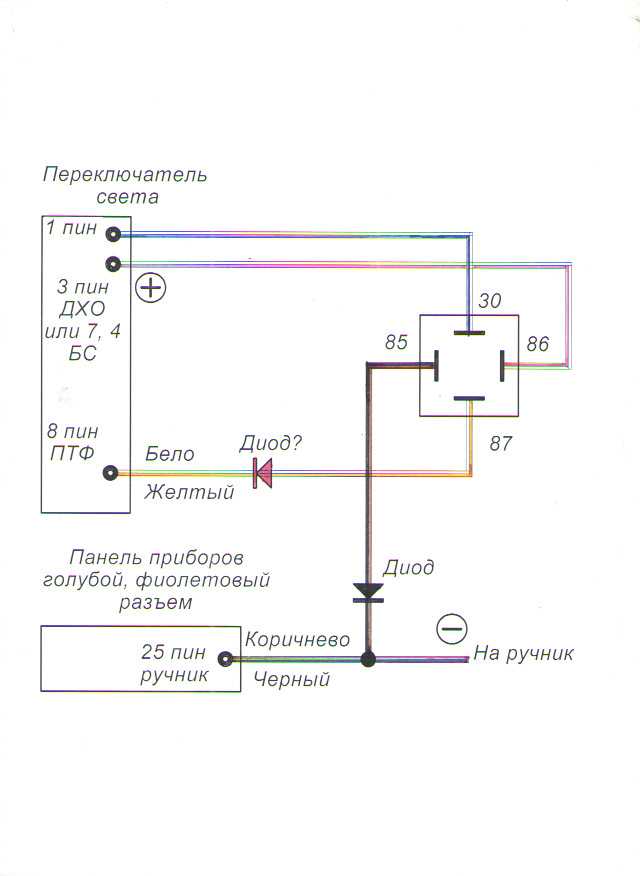

Рассмотрим процесс реализации схемы на примере автомобиля ВАЗ 2110 с оптикой Бош:

1. В первую очередь вам потребуется провод с двойной изоляцией, его необходимо протянуть из салона транспортного средства к правой фаре. Сам провод следует подключить к контакту 87 реле, в некоторых модификациях авто он может маркироваться номером 88.
2. Затем необходимо открыть крышку модуля дальнего освещения, она расположена ближе к радиаторному устройству. Извлекается провод массы, как правило, он имеет черный либо коричневый цвет, после чего посредине кабель разрезается канцелярским ножом. Тот конец провода, который выходит из фары, необходимо заизолировать с помощью изоленты. А другой конец разрезается по центру. Затем к кабелю, идущему к источнику дальнего освещения, необходимо подпаять провод, который впоследствии укладывается через вентиляционное отверстие оптики. Его можно найти на обратной стороне фонаря, в верхней части, неподалеку от поворотника. Сам провод желательно проложить на наружной части фары, через отверстие ближнего освещения, при этом для укладки можно использовать пинцет. Убедитесь в том, чтобы новый уложенный кабель внутри оптики не соприкасался с цоколем источника освещения. Именно этот провод будет служить массой для лампочки дальнего света.
3. Выполнив эти действия, провод следует соединить с контактом реле под номером 30.
4. Далее, производится подключение контакта реле под номером 85 к кабелю зеленого цвета в разъеме фонаря дальнего освещения.
5. Затем к массе следует подключить контакты реле под номерами 86 и 87. Наиболее оптимальным вариантом будет проложить отдельный кабель до шпильки лонжерона. В этом месте сходятся провода масса от самой оптики, поворотных огней, а также противотуманных фонарей. Чтобы не допустить окисления, все соединения следует заизолировать специальной термоусадочной трубкой, а для большей надежности можно использовать и изоленту.
6. Следующим этапом будет подключение кабеля в монтажном блоке с предохранительными устройствами в салоне, в частности, вам потребуется разъем противотуманной оптики. То есть вы будете использовать кнопку управления, реле, а также предохранительный элемент от противотуманок. При необходимости вы можете установить отдельный переключатель в более удобном месте, к примеру, на центральной консоли.
7. Теперь вам остается только подключить питание. Питание берется с 12-вольтного контакта после замка зажигания, этот провод обычно имеет сине-красный цвет. Такое подключение позволит активировать дневное освещение при включении зажигания, соответственно, отключаться оно также будет при извлечении ключа. Завершающим этапом будет установка пятиамперного предохранителя на данном участке цепи в любом удобном месте. Это позволит защитить цепь от возможных скачков напряжения (автор видео — канал SuperWIRUSS).

Почему нежелательно использовать ближний свет?

Название «Ближний свет» свидетельствует о его прямом назначении – освещение дорожного полотна в тёмное время суток непосредственно перед автомобилем, не ослепляя встречный транспорт. Решение задействовать его в качестве ходовых огней было вынужденной мерой, не требующей перепланировки конструкции и дополнительных капиталовложений. В результате: хотели как лучше (повысить уровень безопасности на дорогах), а получилось как всегда (возросла нагрузка на автомобиль).

В отличие от штатных ДХО, которые начинают светиться с пуском двигателя, фары ближнего света (ФБС) необходимо не забывать включать и отключать. Забыли включить – штраф, забыли отключить – севший аккумулятор. В обоих случаях последствия не радужные. Световой поток, излучаемый фарами ближнего света, в основном направлен вниз, чтобы не пропустить изъяны в асфальте. На сравнительно большом расстоянии между встречно движущимися машинами эффект от такого свечения практически отсутствует. Получается, что, двигаясь на скорости около 100 км/ч, водителям сложно своевременно реагировать на транспортные средства, которые движутся или идут на обгон по встречной полосе и создают потенциально аварийную угрозу. Это, пожалуй, главный недостаток использования ближнего света вместо ДХО, требующий от водителей повышенной концентрации внимания.

В некоторых марках авто от одного выключателя запитаны не только ФБС, но и другие приборы освещения, например, подсветка приборной панели. Пользы в дневное время от этого никакой, а вот дополнительный расход энергии и топлива обеспечен. Отрицательно сказываются и поездки по городу с частыми простоями в пробках и на светофорах. В таких случаях генератор не успевает пополнять энергией аккумулятор.

Регулярное применение фар ближнего света в дневное время негативно сказывается на надёжности всех элементов электрической цепи: сокращается срок службы ламп и аккумуляторной батареи. В результате в ночное время, когда без ФБС просто не обойтись, одна из ламп может попросту выйти из строя.

Санкции за незаконный монтаж LED-ламп

Если автомобилист устанавливает светодиодные лампы в автомобиль, маркировка фар которого не подходит для галогеновых, он нарушает закон. А если быть точнее, закон будет нарушен только в тот момент, когда водитель выедет на таком автомобиле на дороги общего пользования.

Законное наказание за светодиоды

Какое же положено наказание за данное правонарушение? Проанализировав Административный кодекс, можно решить, что за установку несоответствующих маркировке фар санкции должны выноситься по ч. 1 ст. 12.5 – штраф 500 руб. Именно данная статья устанавливает ответственность для водителей, управляющих автомобилями с неисправностями. Напомним, что несоответствие типов рассеивателей и ламп есть в официальном Перечне неисправностей. Однако на практике за установку LED-ламп выносят более строгие наказания.

Фактическое наказание за светодиоды

К сожалению, теория и практика применения санкций не всегда сходятся. По факту, за несоответствие фар и ламп водителей зачастую лишают прав по ч. 3 ст. 12.5. Если разобраться в тексте этой статьи, то станет ясно, что такое наказание незаконно. Во-первых, для привлечения к ответственности по ч. 3 необходимо выполнение обоих условий: изменение и цвета и режима работы. LED-лампы, как и любые другие базовые лампы, устанавливаемые на переднюю часть автомобиля, светят стандартным белым цветом. Во-вторых, даже если предположить, что цвет фар немного меняется, то ошибку можно найти и во втором пункте. Российское законодательство предусматривает 2 режима работы осветительных приборов автомобилей: проблесковый (мигающий) и постоянный. То есть, под режимом работы понимается не тип ламп, а внешний способ их работы: мигание или непрерывное излучение света.
