Как проверить бензонасос: неисправности, фото, видео, описание

Как проверить бензонасос? 4 признака неисправности и пошаговая инструкция проверки устройства

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

  • выход элемента из строя из-за поломки;
  • загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

  1. Громкий шум, который элемент ранее не издавал.
  2. Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
  3. Автомобиль двигается рывками и странно ведет себя на дороге.
  4. Работа двигателя внезапно прекратилась.
  1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
  3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

  1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

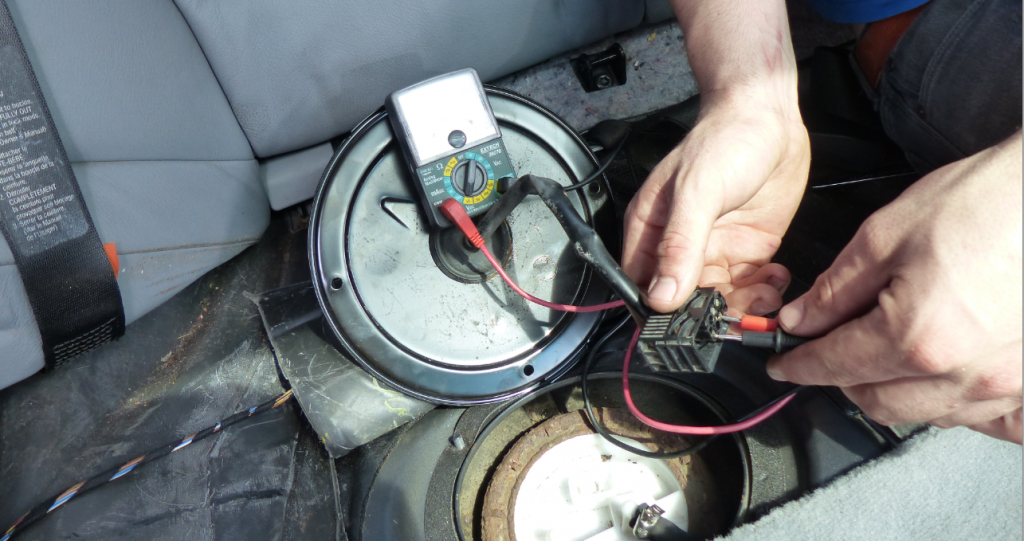

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

  • включите зажигание;
  • прикоснитесь щупами вольтметра или проводками от лампы к контактам;
  • если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно.

При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Ремонт

Ремонт механического бензонасоса

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

Ремонт электрического бензонасоса

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

  1. Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
  2. Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
  3. Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Принцип работы РДТ

Насос камаз

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.


Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

  1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
  2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
  3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
  4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса. Устройство бывает механическим и электрическим

Всё зависит от его функциональных характеристик и строения

Устройство бывает механическим и электрическим. Всё зависит от его функциональных характеристик и строения.

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Проверка бензонасоса

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

  • заглох двигатель;
  • автомобиль двигается неравномерно, рывками;
  • двигатель на холостом ходу работает нестабильно, не запускается;
  • имеются «плавающие» обороты;
  • усиливающийся шум, свист при движении авто.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.

Видео: Замена бензонасоса ВАЗ 2110–12 (ремонт своими руками)

Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.

Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.

Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно

Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса

Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.

Неисправность бензонасоса: основные признаки и симптомы

С помощью этих признаков вы сможете определить, что не качает бензонасос:

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

  • холодный или горячий двигатель не запускается;
  • наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
  • присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
  • машина глохнет на ходу;

Проверка электрических цепей бензонасоса

Работу электродвигателя бензонасоса можно оценить, что называется, «на слух». Поворачиваем ключ зажигания и в течение нескольких секунд слышим характерное жужжание. Это справедливо для всех автомобилей. Может быть, кроме машин премиум класса, правда вряд ли их владельцы будут самостоятельно проверять работоспособность бензонасоса. Но не будем отвлекаться.

Итак, что делать, если при включении зажигания не слышно работы бензонасоса. Естественно, первым делом проверить соответствующий предохранитель. Для этого определяем, какой предохранитель идет на бензонасос, и вытаскиваем его из разъёма. Сгоревший предохранитель, чаще всего можно определить визуально. Но даже, если он производит впечатление целого, нужно обязательно убедиться в этом с помощью мультиметра. Если предохранитель бензонасоса неисправен, нужно поменять его на новый. Не стоит мудрить с различными перемычками и «жуками», в итоге выйдет себе дороже.

Если после замены предохранитель сгорает вновь, а он при этом соответствует номиналу, значит в цепи топливного насоса короткое замыкание, а это тема отдельного разговора. Но чаще бывает, что предохранитель цел, а бензонасос все равно не работает. В этом случае снова вытаскиваем предохранитель и проверяем наличие напряжения на его «гнездах». Это можно сделать с помощью обычной лампочки, с потребляемым током не более 0.25А. Но удобнее, для этой цели, использовать специальный пробник, цена которого в любом автомагазине не превышает 100рублей. Его приобретение значительно упростит диагностирование неисправностей электропроводки.

Итак, один контакт лампочки или пробника «цепляем» на «массу», А проводом другого поочередно касаемся клемм предохранителя. Естественно, что зажигание автомобиля должно быть включено. Если напряжения на разъеме нет – дело плохо, неисправен ЭБУ, или проводка от него до предохранителя. В любом случае, без достаточных навыков пытаться исправить это не нужно, лучше обратиться к специалистам. Другое дело, если на контактах напряжение есть. Идем дальше и проверяем реле управления бензонасосом.

Наверное все замечали щелчок, после которого прекращается жужжание электродвигателя. Это щелкает реле бензонасоса. Его необходимость объясняется довольно большой мощностью насоса, что исключает его питание непосредственно от цепей электронного блока управления. То есть ЭБУ управляет реле, а оно подает питание на бензонасос. Сразу нужно сказать, что щелканье реле, совсем не означает, что оно работоспособно. Его контакты могут «пригореть», или даже «залипнуть». Поэтому самым простым, объективным и действенным способом проверки реле, является его замена на заведомо исправное.

Для этого прежде всего нужно найти реле бензонасоса. Как правило, оно находится рядом с соответствующим предохранителем. Реле найдено, вытаскиваем его из монтажной платы и вставляем другое. Включаем зажигание, бензонасос работает – старое реле на свалку. Можно проверить реле насоса и без замены, но для этого потребуются некоторые навыки в электротехнике, во всяком случае, минимальные — в умении читать электрические схемы.

Любое реле состоит из обмотки и рабочих контактов. Обмоткой управляет ЭБУ, через контакты подается напряжение на электродвигатель. Как правило, электрическая схема реле нанесена на его корпус. Это позволяет узнать какие выводы реле идут на обмотку, а какие на контакты. Для примера можно рассмотреть реле бензонасоса ВАЗ.

Как видно из рисунка выводы «80» и «85» являются обмоткой, а «30» и «87» – рабочие контакты. Контакт «30» идет непосредственно на предохранитель, а «87» подключен к обмотке бензонасоса. Становимся контрольной лампой или индикатором на выводы «80» и «85» и включаем зажигание. Если лампа горит, то цепи управления реле исправны. Теперь можно кратковременно закоротить выводы «30» и «87» и включить зажигание. Бензонасос должен заработать

Внимание: прежде чем проделывать данную процедуру, нужно точно убедиться, что данные выводы действительно являются нормально разомкнутыми контактами реле, в противном случае короткого замыкания не избежать

Так вот, если бензонасос заработал – реле неисправно. Если заветного жужжания снова не слышно, значит нужно проверить наличие напряжения на контакте «30». Для этого придется стать тестовой лампой между ним и «массой». Свечение лампочки будет свидетельствовать, не только о том, что напряжение есть, но и о том, что неисправен сам бензонасос или проводка от него до реле. Отсутствие напряжения на контакте «30», при включенном зажигании, говорит о неисправности проводки между ним и предохранителем, естественно при условии, что последний точно исправен.

Описание работы регулятора давления топлива

Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.

Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.

По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.

Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).

Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:

  • У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
  • У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.

Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.

На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.
