Как проверить бензонасос? 4 признака неисправности и пошаговая инструкция проверки устройства

Как проверить давление топливного насоса? Способы

Бывает так, что элемент работает, но не выдает нужного давления. В инжекторных системах, форсунки очень требовательны к этому показателю. Из-за низкого давления могут возникать трудности с запуском мотора, провалы в динамике. Как проверить топливный насос? Это можно сделать несколькими способами. Первый – проверка на СТО. Цена такой услуги составляет порядка 300 рублей. Однако проверить давление можно и самостоятельно. Сейчас в продаже есть специальные манометры для насоса. Но их стоимость доходит до двух тысяч рублей. Можно воспользоваться и обыкновенным, который идет для автомобильных колес. Такой манометр имеется у каждого автомобилиста.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Проверка электрических цепей бензонасоса

Работу электродвигателя бензонасоса можно оценить, что называется, «на слух». Поворачиваем ключ зажигания и в течение нескольких секунд слышим характерное жужжание. Это справедливо для всех автомобилей. Может быть, кроме машин премиум класса, правда вряд ли их владельцы будут самостоятельно проверять работоспособность бензонасоса. Но не будем отвлекаться.

Итак, что делать, если при включении зажигания не слышно работы бензонасоса. Естественно, первым делом проверить соответствующий предохранитель. Для этого определяем, какой предохранитель идет на бензонасос, и вытаскиваем его из разъёма. Сгоревший предохранитель, чаще всего можно определить визуально. Но даже, если он производит впечатление целого, нужно обязательно убедиться в этом с помощью мультиметра. Если предохранитель бензонасоса неисправен, нужно поменять его на новый. Не стоит мудрить с различными перемычками и «жуками», в итоге выйдет себе дороже.

Если после замены предохранитель сгорает вновь, а он при этом соответствует номиналу, значит в цепи топливного насоса короткое замыкание, а это тема отдельного разговора. Но чаще бывает, что предохранитель цел, а бензонасос все равно не работает. В этом случае снова вытаскиваем предохранитель и проверяем наличие напряжения на его «гнездах». Это можно сделать с помощью обычной лампочки, с потребляемым током не более 0.25А. Но удобнее, для этой цели, использовать специальный пробник, цена которого в любом автомагазине не превышает 100рублей. Его приобретение значительно упростит диагностирование неисправностей электропроводки.

Итак, один контакт лампочки или пробника «цепляем» на «массу», А проводом другого поочередно касаемся клемм предохранителя. Естественно, что зажигание автомобиля должно быть включено. Если напряжения на разъеме нет – дело плохо, неисправен ЭБУ, или проводка от него до предохранителя. В любом случае, без достаточных навыков пытаться исправить это не нужно, лучше обратиться к специалистам. Другое дело, если на контактах напряжение есть. Идем дальше и проверяем реле управления бензонасосом.

Наверное все замечали щелчок, после которого прекращается жужжание электродвигателя. Это щелкает реле бензонасоса. Его необходимость объясняется довольно большой мощностью насоса, что исключает его питание непосредственно от цепей электронного блока управления. То есть ЭБУ управляет реле, а оно подает питание на бензонасос. Сразу нужно сказать, что щелканье реле, совсем не означает, что оно работоспособно. Его контакты могут «пригореть», или даже «залипнуть». Поэтому самым простым, объективным и действенным способом проверки реле, является его замена на заведомо исправное.

Для этого прежде всего нужно найти реле бензонасоса. Как правило, оно находится рядом с соответствующим предохранителем. Реле найдено, вытаскиваем его из монтажной платы и вставляем другое. Включаем зажигание, бензонасос работает – старое реле на свалку. Можно проверить реле насоса и без замены, но для этого потребуются некоторые навыки в электротехнике, во всяком случае, минимальные — в умении читать электрические схемы.

Любое реле состоит из обмотки и рабочих контактов. Обмоткой управляет ЭБУ, через контакты подается напряжение на электродвигатель. Как правило, электрическая схема реле нанесена на его корпус. Это позволяет узнать какие выводы реле идут на обмотку, а какие на контакты. Для примера можно рассмотреть реле бензонасоса ВАЗ.

Как видно из рисунка выводы «80» и «85» являются обмоткой, а «30» и «87» – рабочие контакты. Контакт «30» идет непосредственно на предохранитель, а «87» подключен к обмотке бензонасоса. Становимся контрольной лампой или индикатором на выводы «80» и «85» и включаем зажигание. Если лампа горит, то цепи управления реле исправны. Теперь можно кратковременно закоротить выводы «30» и «87» и включить зажигание. Бензонасос должен заработать

Внимание: прежде чем проделывать данную процедуру, нужно точно убедиться, что данные выводы действительно являются нормально разомкнутыми контактами реле, в противном случае короткого замыкания не избежать

Так вот, если бензонасос заработал – реле неисправно. Если заветного жужжания снова не слышно, значит нужно проверить наличие напряжения на контакте «30». Для этого придется стать тестовой лампой между ним и «массой». Свечение лампочки будет свидетельствовать, не только о том, что напряжение есть, но и о том, что неисправен сам бензонасос или проводка от него до реле. Отсутствие напряжения на контакте «30», при включенном зажигании, говорит о неисправности проводки между ним и предохранителем, естественно при условии, что последний точно исправен.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

  1. Снять топливный шланг с впускного штуцера карбюратора.
  2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Самый быстрый способ проверки

Безусловно, самый простой способ проверить работоспособность подозрительного реле топливного насоса или какое-либо другое автомобильное – это заменить его на хорошее.

Вы можете найти другое в вашем автомобиле с такой же конфигурацией – расположением и количеством клемм – как реле вашего топливного насоса. Или вы можете позаимствовать его из автомобиля родственника или друга. Просто убедитесь, что другое имеет такую ​​же конфигурацию.

Снимите подозрительное и установите исправное и проверьте, не запускается ли ваш двигатель теперь. Если это так, установите новое реле. В противном случае проблема лежит где-то еще.

  1. Использование специального тестера

Еще один способ проверить переключатель топливного насоса с помощью тестера. Вы можете найти тестеры, которые помогут вам устранять неисправности наиболее распространенных автомобильных реле, а также более сложных тестеров для устранения неисправностей реле с различными конфигурациями.

Тот факт, что вам не нужны схемы, ускоряет процесс устранения неполадок. Просто следуйте инструкциям, прилагаемым к инструменту.

Вы можете использовать цифровой мультиметр для проверки.

  1. Использование цифрового мультиметра для проверки реле топливного насоса

Но, скорее всего, вы не будете часто тестировать эту деталь, поэтому, вероятно, вы не захотите покупать тестер. Вы все еще можете использовать цифровой мультиметр для той же цели. Если у вас нет цифрового мультиметра, купите его.

Он пригодится для многих задач по устранению неисправностей автомобиля и дома. Вы можете найти полезное, качественное и недорогой цифровой мультиметр в вашем местном магазине электронных запчастей, хозяйственном магазине, универмаге или онлайн.

  1. Визуальный осмотр
  • Перед началом любых испытаний вытащите реле и визуально осмотрите клеммы и розетку (разъем) на наличие следов коррозии и перегрева. Коррозия препятствует правильному протеканию тока, а перегрев указывает на проблемы с реле или цепями, к которым он подключен. Проверьте цепь, если необходимо.
  • Очистите разъеденные клеммы и розетку с помощью очистителя электрических контактов.
  1. Идентификация клемм реле топливного насоса

Теперь вам нужно определить, какие контакты или клеммы принадлежат цепи управления, а какие – нагрузке или цепи управления, то есть силовой цепи.

На автомобильном реле схема управления – это та, которую вы или компьютер активируете. Цепь нагрузки или питания – это та, в которой активируется нагрузка или принадлежность (топливный насос, вентилятор радиатора, фары, клаксон).

Вы обнаружите, что на многих автомобильных реле есть отметка на самом корпусе для обозначения каждого контакта или клеммы номером. Теперь, если вы посмотрите на фактические контакты или клеммы, скорее всего, вы увидите те же цифры, напечатанные рядом с ними.

Стандарт производителя должен использовать номера 85 и 86 для клемм, подключенных к цепи управления, и номера 87 и 30 для клемм нагрузки или цепи питания. На некоторых меньших реле (микро) общая система счисления для этих клемм будет использовать цифры 1, 3, 2 и 4 соответственно. Однако они могут различаться в зависимости от конфигурации. Дважды проверьте маркировку на самом переключателе с электрической схемой в руководстве по ремонту вашего автомобиля для правильных клемм.

Тем не менее, вы найдете реле без номеров или диаграмм для идентификации клемм. Чтобы определить клеммы, обратитесь к электрической схеме в вашем руководстве по ремонту; или, если у вас есть доступ к нижней части гнезда, найдите толстые и тонкие провода, которые подключаются к гнезду. Толстые провода подключаются к клеммам силовой цепи. Тонкие провода подключаются к клеммам цепи управления.

Общие обозначения клемм

Общее реле
Схема управления 85 86
Силовая цепь 87 30
(нормально закрытый) 30 87а
Микро Реле
Схема управления 1 3
Силовая цепь 2 4

Маркировка может меняться с каждой конфигурацией.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

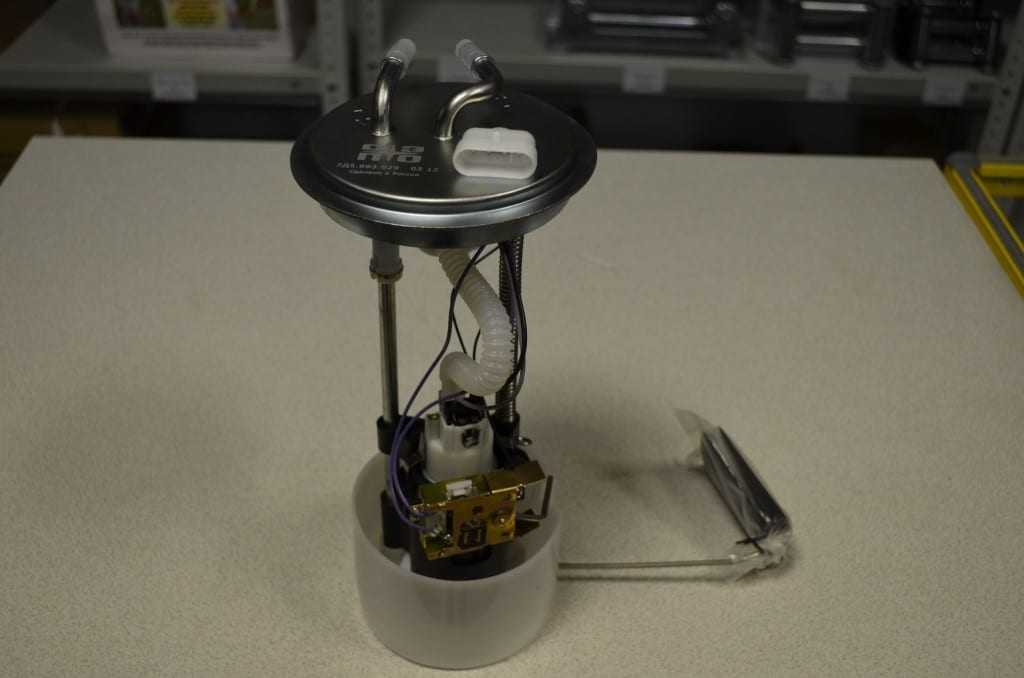

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

  • крестообразная отвертка;
  • трещетка с головой на 7 и 10;
  • ключ на 17.

Замена агрегата производится в следующей последовательности:

  1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
  2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
  3. Отсоединяется жгут проводов подходящих к модулю.
  4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
  5. Отключается аккумулятор.
  6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
  7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
  8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

  1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
  2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
  3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
  4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
  5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
  6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Последовательность операций по снятию с двигателя и разборке бензинового насоса:

Отъединить подводящий и отводящий бензопроводы от штуцеров 1 и 22 головки 7 насоса.
Отвернуть две специальные (длинные) гайки, крепящие корпус насоса к блоку цилиндров, и снять насос.
Свинтить по винту гайку 9 крепления колпачка отстойника, поднять колпачок, отведя скобу 21 В сторону, снять колпачок 11 отстойника и осторожно, чтобы не повредить снять сетчатый фильтр 10.
Вывернуть винты 23, скрепляющие корпус 6 насоса и его головку 7, и разъединить их. Перед разборкой необходимо пометить взаимное расположение корпуса и головки насоса с тем, чтобы при последующей сборке сохранить прежнее положение по отношению к двигателю подводящего и отводящего штуцеров.
Вывести диафрагму 15 в сборе со штоком 3 из зацепления с рычагом 20 нажатием и поворотом гайки 13 на 1/4 оборота по часовой стрелке

Вынуть диафрагму в сборе со штоком и пружину 16 диафрагмы.
Проверить диафрагму в сборе со штоком. При необходимости затянуть гайку 13. Осмотром установить, нет ли прорывов, трещин или других повреждений в дисках диафрагмы. При обнаружении дефектов заменить диафрагму в сборе или отдельные ее диски.
Выколотить ось 18 из корпуса насоса, снять пружину 17 и вынуть рычаги 19 и 20.
Тщательно осмотреть ось и рычаги. При наличии заметного износа заменить соответствующие детали.
Вывернуть два винта 5 держателя 4 клапанов и вынуть впускной 8 и выпускной 12 клапаны в сборе. Вынутые клапаны в сборе промыть в бензине и проверить на герметичность и на беспрепятственность движения клапана 3 и взаимодействие его с пружиной 4. Кроме этого, необходимо проверить, нет ли на корпусе 1 клапана надрывов, могущих вывести впоследствии клапан из строя. При обнаружении каких-либо дефектов устанавливают новые комплекты клапанов в сборе.
Проверить усилие пружины 16 диафрагмы. Длина исправной пружины в свободном состоянии должна быть 49 мм, а под нагрузкой 2,75±0,15 кг — 15 мм.

После разборки все детали насоса должны быть промыты в бензине. Особо тщательно должны быть промыты: колпачок отстойника, сетчатый фильтр и корпус насоса, где скапливается отстой из бензина.

Возможные причины неисправности бензонасоса

Механический бензонасос в разборе

Механический бензонасос может выходить из строя по следующим причинам:

  1. При нарушении целостности диафрагмы.
  2. После скапливания под клапанами грязи.
  3. При засорении фильтра.
  4. При потере пружиной упругости.
  5. При нарушении герметичности корпуса.
  6. При естественном износе деталей в процессе эксплуатации.

Электрический бензонасос современного автомобиля достаточно надежен. Неисправности в нем возникают только по причине воздействия определенных факторов, среди которых чаще всего встречаются следующие:

Сгоревшие контакты внутри бензонасоса

1. Неисправная проводка в виде грязных, ржавых, расплавленных или поврежденных проводов в топливном комплексе создают помехи в работе устройства, а также ограничивают необходимые параметры тока, затрудняя перекачку топлива.

2. Мусор и посторонние примеси в топливном баке в виде ржавчины, грязи, воды, механических частиц, проникающих в бензонасос, и вызывающих его поломку.

Засоренный фильтр бензонасоса

3. Засоренный топливный фильтр мусором из бака способствует резкому снижению давления, создаваемого насосом и ухудшению параметров его работы.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
