Как найти утечку тока в автомобиле

Содержание в чистоте

Поверхность аккумуляторной батареи всегда должна быть чистой и за этим требуется тщательно следить

Обращайте внимание на клеммы — они не должны быть покрыты слоем грязи или оксидной пленкой

Если аккумулятор эксплуатируется длительное время, то его клеммы очень часто окисляются. Образовавшийся налет обладает большим омическим сопротивлением и плохо проводит электрический ток. По этой причине его следует счищать при помощи «наждачки» и нашатырного спирта.

Также в аккумуляторных батареях не обслуживаемого типа часто забивается отверстие для отвода газов. Если это обнаружилось при визуальном осмотре, то отверстие нужно прочистить. Иначе скопившиеся газы повредят корпус аккумулятора.

ПЕРЕДАЧА ЭЛЕКТРОЭНЕРГИИ

Для передачи электроэнергии используется электропровод и вспомогательные устройства. Электропроводка устанавливается двух типов:

  • провода низкого напряжения для соединения большинства потребителей в электрическую цепь;
  • высоковольтные провода, основное направление использования – система зажигания двигателя.

Низковольтные и высоковольтные провода отличаются по конструкции, материалу изоляционного слоя, сечению, условиям использования, техническим и эксплуатационным параметрам, цветовой маркировкой.

К вспомогательным устройствам относятся реле, предохранители, коробки (коммутационные и распределительные), силовые блоки.

Реле различаются по:

  • функциональному предназначению (стартера, стеклоочистителя, указателя поворотов и т.д.);
  • конструкционным особенностям (с предохранителем, диодом, резистором, индикатором, ряд других);
  • начальному состоянию контактов.

Предохранители это плавкие элементы, отличаются по типоразмеру, номинальной величине силы тока (используется цветовая индикация).

Почему садится аккумулятор — основные причины утечки

Основной причиной повышенного разряда аккумуляторной батареи (АКБ) является неисправность электрооборудования. Причём неисправность может быть и неявной. Стартер с разбитыми подшипниками может крутить, но потреблять повышенный ток. Сильно разряженный аккумулятор просто не успевает пополнить энергию во время поездки, и после нескольких пусков батарея оказывается полностью разряженной.

Неисправная охранная система или музыкальный центр могут отлично справляться со своими обязанностями, но потреблять в несколько раз больше энергии, чем, как говорится, положено по штату. Особенно неприятна такая неисправность именно в системе охраны, работающей на стоянке длительное время.

Ну и самой серьёзной проблемой будет утечка тока. Если она относительно небольшая, скажем, пол-ампера, то во время поездки будет компенсироваться генератором. Но при выключенном зажигании проблема проявит себя по-настоящему — утром на стоянке запустить двигатель может не получиться.

Что вызывает утечку тока? Причин не очень много. К примеру, неудачная конструкция автомобиля. На некоторых старых моделях ВАЗ, в частности в ВАЗ 2110, ток утечки изначально велик. Недаром владельцы этого автомобиля на длительной стоянке скидывают наконечник с клеммы АКБ или устанавливают размыкатель массы и пользуются им.

Далее, износ электропроводки и оборудования. Если машина старенькая, то электрооборудование вроде работает, но даже в отключённом состоянии потребляет энергию. Колодки забиваются пылью, провода трескаются и промасливаются, изоляция перетирается.

Вызвать чрезмерную утечку может и нештатное оборудование, если оно установлено неспециалистом и непродуманно. К примеру, навигатор может продолжать вычислять своё место расположения, держа связь со спутниками даже при выключенном зажигании. Музыкальные центры, регистраторы и прочее подобное сервисное оборудование тоже могут работать некорректно, продолжая потребление энергии даже при выключенном зажигании и при отсутствии хозяина.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Отсюда делаем вывод: если наш аккумулятор заметно садится даже не на очень длительной стоянке, то не стоит бежать в магазин за новым или лезть в генератор. Сначала нужно выяснить, не виновата ли в этой проблеме повышенная утечка тока.

Чем грозит утечка тока из АКБ

Проверять батарею на предмет появления расхода электроэнергии — необходимая мера для тех, кто хочет продлить жизнь бортовому оборудованию. Первая неприятность, которая грозит незадачливому водителю, заключается в полном выходе из строя аккумулятора. И даже дозаряд его ёмкости лишь на время сможет решить проблему.

Как известно, кислотные АКБ конструктивно состоят из пластинок, помещённых в электролит, созданный на основе дистиллированной воды и серной кислоты. При разряде этого оборудования происходит скопление солей кислоты на его пластинках. Из-за этого уменьшается рабочая поверхность, способная проводить ток. Соли кристаллизуются и становятся уже неспособными раствориться даже в электролите. Ёмкость батареи сразу снижается, а само изделие раньше выходит из строя.

Следует знать, по каким причинам может происходить такое явление, как перерасход электрического тока. Прежде всего, нужно контролировать реальную ёмкость и уровень заряда автомобильного аккумулятора. Утечка нередко происходит из-за халатности водителя, который забывает выключить один из приборов-потребителей в закрытой машине. Другая распространённая причина — неисправности электропроводки.

Итак, кроме невыключенных на длительное время источников света или магнитолы, другими причинами утечки тока могут быть:

  • короткое замыкание проводки, имевшее место вследствие непрофессионального монтажа оборудования;
  • порча изолирующего слоя (изоляции) электропроводки в бортовой цепи;
  • окисление контактных групп, клемм, гнёзд подключения благодаря скоплению толстого слоя грязи и пыли;
  • повреждение проводки механического характера;
  • оплавление проводов или контактов из-за близкого расположения к мотору;
  • использование сильно изношенной батареи.

Своевременная диагностики утечки тока позволит быстрее ликвидировать проблему и ездить без риска попасть в непредвиденную ситуацию. Также это позволит продлить жизнь автомобильному аккумулятору любого бренда.

ПЕРЕДАЧА ЭЛЕКТРОЭНЕРГИИ

Для передачи электроэнергии используется электропровод и вспомогательные устройства. Электропроводка устанавливается двух типов:

  • провода низкого напряжения для соединения большинства потребителей в электрическую цепь;
  • высоковольтные провода, основное направление использования – система зажигания двигателя.

Низковольтные и высоковольтные провода отличаются по конструкции, материалу изоляционного слоя, сечению, условиям использования, техническим и эксплуатационным параметрам, цветовой маркировкой.

К вспомогательным устройствам относятся реле, предохранители, коробки (коммутационные и распределительные), силовые блоки.

Реле различаются по:

  • функциональному предназначению (стартера, стеклоочистителя, указателя поворотов и т.д.);
  • конструкционным особенностям (с предохранителем, диодом, резистором, индикатором, ряд других);
  • начальному состоянию контактов.

Предохранители это плавкие элементы, отличаются по типоразмеру, номинальной величине силы тока (используется цветовая индикация).

ОСНОВНЫЕ ПАРАМЕТРЫ

Базовые характеристики электрооборудования – постоянное напряжение в электросети и схема электропроводки. На современных легковых автомобилях напряжение электрической сети составляет 12 В, но еще встречаются модели где напряжение составляет 6 В, на грузовых автомобилях это значение равняется 24 В. Схема проводки, как правило, однопроводная, второй провод заменяет «масса» (рама или кузов, к которым подключается отрицательная клемма аккумуляторной батареи).

Источники выработки электрической энергии

На современном автомобиле, в большинстве случаев, используется два основных источника питания:

  • аккумулятор, он же аккумуляторная батарея и АКБ, необходим для запуска двигателя, обеспечения потребителей электроэнергией при выключенном моторе и дополнительного электроснабжения при пиковых нагрузках;
  • генератор, вырабатывает электрический ток при работающем двигателе, нужен для обеспечения потребителей энергией и подзарядки аккумуляторной батареи, в ряде конструкций, например, при использовании системы старт-стоп, еще одной функцией является запуск двигателя, такое устройство называют стартер-генератор.

Генератор современного автомобиля, как правило, переменного тока с приводом от двигателя. Очень редко, но еще встречаются генераторы постоянного тока. Установленный аккумулятор также может отличаться по конструкции и рабочим параметрам.

Правила ухода за необслуживаемой АКБ

Аккумуляторные батареи делятся на три типа: обслуживаемые, малообслуживаемые и необслуживаемые. С точки зрения ухода, отличаются они незначительно – стандартный перечень правил для первых двух типов дополняется необходимостью периодической проверки уровня электролита и его доливки. Кроме того, для обслуживаемых моделей возможен даже ремонт аккумуляторов, вплоть до замены пластин. Но это требует высокой квалификации, поэтому для начала рассмотрим базовый уход на примере необслуживаемых АКБ. Для них требуется регулярно проводить:

Очистку клемм и контактных частей силовых проводов

Металл имеет свойство окисляться, поэтому важно не допустить прикипания проводов к клеммам, иначе могут возникнуть проблемы при их отсоединении во время аварийной ситуации. Клеммы и контакты чистятся металлической щеткой с нашатырным спиртом или водным раствором соды

После очистки следует закрепить контакты и намазать клеммы литолом, солидолом или другой подобной смазкой во избежание их повторного окисления.
Очистку корпуса. Нельзя допускать загрязнения корпуса аккумуляторной батареи
Если у вас необслуживаемый аккумулятор, то особое внимание следует уделить очистке газоотводного отверстия, поскольку его загрязнение может привести к отказу устройства.
Проверку креплений. Жесткое крепление АКБ необходимо, чтобы избежать повреждения пластин из-за вибрации и ударов
Поэтому вы должны убедиться, что прижимные планки обеспечивают хорошую фиксацию устройства.

В базовые правила ухода входит и периодическая зарядка аккумулятора автомобиля. В стандартных условиях АКБ заряжает генератор транспортного средства, но при его длительном простое, а также в зимнее время, часто требуется дополнительная подзарядка батареи с помощью специализированного зарядного устройства.

Чтобы определить, нужно ли зарядить аккумулятор автомобиля, нет другого способа, кроме как проверить аккумулятор мультиметром. Нормальное напряжение на его клеммах при неработающем двигателе должно быть на уровне 12,5-13 В. Если оно меньше, то батарею лучше зарядить. Для этого аккумулятор необходимо снять и перенести в сухое отапливаемое помещение.

Для зарядки АКБ подойдет любое устройство, которое позволяет регулировать ток заряда аккумулятора автомобиля – он должен находиться в промежутке от 5 до 10% от емкости батареи. При этом необходимо следить, чтобы напряжение на клеммах не поднялось выше 14,4 В, иначе АКБ может просто «закипеть», что для необслуживаемых батарей равносильно выходу из строя. После того как зарядка была завершена, сначала отключают зарядное устройство, а затем и аккумулятор, начиная с минусовой клеммы.

Обслуживание аккумулятора автомобиля своими руками

В среднем каждый АКБ рассчитан на работу в течение 4 лет, при недостаточном обслуживании прибор «забьется» в течение 3 лет. Выполняя все условия по своевременному уходу и ТО можно продлить срок годности батареи до 6 лет. Учитывая стоимость узла в диапазоне 5 000 рублей, выгода немалая.

Мероприятия, влияющие на работоспособность батарей, сроки ТО прописаны в инструкции к прибору.

  1. Измерение уровня электролита в каждом элементе проводится стеклянной трубкой, опущенной в полость. Уровень жидкости должен быть 12-15 мм. При необходимости добавляется дистиллированная вода.
  2. Измерение плотности электролита производится ареометром, согласно инструкции. Показания сверяются с таблицей. Корректировку ведут дистиллированной водой с последующей подзарядкой.
  3. Проверить заряд АКБ, он должен быть 12,6 В.

При работе с аккумулятором нужно соблюдать меры безопасности – работать в проветриваемом помещении, в резиновых перчатках. Необходимо нейтрализовать пролитый электролит содовым или аммиачным раствором.

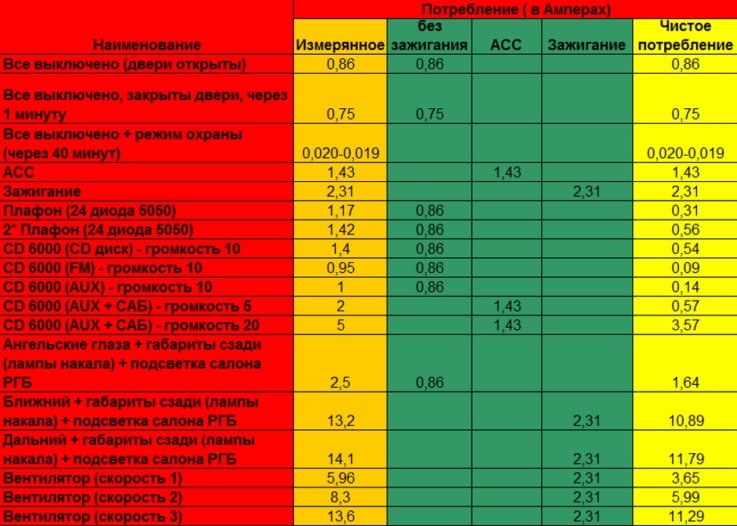

Нормы потребления тока

К постоянным потребителям электрической энергии в автомобиле относятся такие устройства, как сигнализация, энергозависимая память ЭБУ, часы и прочее. Поскольку память управляющего компьютера стирать не желательно, эти устройства питаются от АКБ постоянно. Если этого не происходит, блок инициирует процесс переобучения, а сигнализация активизируется только в том случае, если двигатель не работает и автомобиль стоит. Следовательно, вполне нормальным считается потребление определённого количества тока машиной во время стоянки, но величина в данном случае конкретная и для её подсчёта суммируется каждый потребитель.

Показатель в 50 — 80 мА считается оптимальным, тогда как на работу одной включённой фары уходит 500 мА. Из этого следует, что такие незначительные утечки в период простоя машины не способны разрядить АКБ, даже если на улице зима.


Утечка тока в автомобиле имеет место, если указанный показатель в 50 — 80 мА существенно превышен.

Последствия утечки тока

Аккумулятор не только является источником энергии при запуске двигателя, но также может подпитывать бортовую сеть, если ресурсов генератора недостаточно или он выходит из строя. Утраченный заряд АКБ возмещает именно за счёт генератора во время поездки. Разрядка во время длительной стоянки, частичная или полная — это не рядовая ситуация, которая свидетельствует об утечке тока. Последствия могут быть следующими:

  • автомобиль невозможно завести в самый неподходящий момент;
  • проводка возгорается, что провоцирует возникновение пожара в машине.

От водителя, в свою очередь, требуется своевременно обнаружить утечку и ликвидировать её причины.

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

  1. Большой саморазряд АКБ.
  2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Любой автомобиль, как отечественный, так и иностранного производства, оснащен определенным набором штатного и нештатного электрооборудования. При этом в процессе эксплуатации достаточно часто можно столкнуться с такой проблемой, как разряженный аккумулятор.

Как правило, в этом случае владельцы начинают сразу проверять именно АКБ и состояние батареи, диагностируют реле регулятор, генератор и т.д. Однако не все знают, что также источником проблем может быть не сама АКБ и системы для заряда, а утечка тока в автомобиле.

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

  • мигание или постоянная работа лампы зарядки при работающем моторе;
  • недостаточная зарядка или перезаряд аккумулятора;
  • тусклый свет внешней световой сигнализации;
  • пульсации свечения ламп;
  • значительное увеличение яркости свечения ламп при повышении оборотов;
  • посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

  • появление трещин на приводном шкиве;
  • обрыв ремня привода;
  • износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать приводной ремень, который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

  • истирание токосъемных щеток;
  • протирание коллекторной части ротора генератора;
  • выход из строя регулятора напряжения;
  • межвитковые замыкания обмотки статора;
  • выгорание выпрямительного диодного моста;
  • разрушение соединительной проводки;
  • обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

Процесс замены генератора на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

  • замыкание проводки;
  • залипание реле;
  • выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Электрооборудование для авто и его назначение

Электрооборудование в автомобиле представляет собой группу электроприборов и аппаратуры, которые обеспечивают стабильную работу автомобиля.

Электроэнергия, которой питается автомобиль, предназначенная для запуска двигателя, возгорания горючего, сигнализации, освещения, питание приборов и т.д. Автомобиль включает в себя не только потребителей, но и источник тока. Снабжаются электроприборы постоянным током с напряжением от 12 до 24B (в зависимости от вида автомобиля). Источниками тока в автомобиле является аккумулятор и генератор. К ним так же относятся приборы для их урегулирования.

Источники тока (генератор и аккумулятор).

Генератор превращает механическую энергию, которую получает от двигателя в электрическую. В основном генератор питает всех потребителей тока и в это время еще и заряжает аккумулятор (только при заведенном двигателе).

Аккумулятор превращает с химической энергии в энергию электрического тока, которая является необходимой для запуска двигателя стартером. В то время как генератор питает практически всю машину электроэнергией (только при заведенной машине), аккумулятор питает при заглушенном двигателе или работающем, но на маленьких оборотах двигателя.

Потребители тока.

На автомобиле потребителями считаются стартер, контрольные приборы, системы зажигания, освещения, сигнализации и дополнительной аппаратуры (аудио магнитола).

Система зажигания – воспламенитель горючей смеси в цилиндрах соответственно с порядком режима работы двигателя. В автомобилях, работающих на бензине, в зависимости от назначения и класса применяют разные системы зажигания:

1) Контактная система – не может обеспечить надежную работу двигателя при увеличении числа цилиндров у автомобиля, степени сжатия и максимальных оборотом коленвала.

2) Транзисторно-контактная система – в сравнении с контактной, обеспечивает более надежную работу двигателя, повышая его сроки службы, облегчает запуск, расход топлива уменьшается, износ свечей и контактов.

3) Бесконтактная система – обеспечит очень надежную работу движка, через получение стабильной искры в свечах, более хорошее и устойчивое возгорание горючей смеси в разных режимах работы двигателя. Основной плюс этой системы это естественно ее бесконтактный датчик, который не подвергается механическим износам. Так же система не требует постоянного обслуживания при увеличении пробега или в процессе ее эксплуатации.

Памятка! Во время обслуживания бесконтактной электронной системы, которая обладает высокой энергией, нельзя при запущенном двигателе дотрагиваться приборов системы зажигания и ни в коем случае проверять их на работоспособность и искру между наконечниками проводов свечей и массой автомобиля. Это произведет к тяжёлым травмам или же к выходу из строя приборов зажигания и самой системы.

Контрольно-измерительные приборы – служат для контроля состояния и действия разных систем и механики вашего транспортного средства. В их содержание входят показатели уровня бензина или газа в баке, температуры антифриза и давление масла в двигателе. Помимо этого, имеются так же группы ламп для контроля: зарезервированного топлива, давление масла, заряд аккумулятора, воздушной заслонки карбюратора, освещения, указатели поворота, дальний (ближний) свет, ручника, противотуманный свет, аварийный сигнал. К ним же входит:

1) Вольтметр — вовремя стоячего двигателя выводит напряжение аккумулятора, а при не заглушенном двигателе — напряжение генератора.

2) Спидометр как все знают, замеряет скорость автомобиля и его пройденный путь.

3) Тахометр наблюдает и выводит значения оборотов вала двигателя.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Источник



Большой ток утечки аккумулятора — проблемы

Большим током утечки, при котором требуется непременно найти проблемную точку, считают величину в 0,5 А. Потеря в пол-ампера за десять часов поглотит 5 А/ч, а оставленный на 4 суток автомобиль разрядится в ноль. Поэтому на длительную стоянку автомобиль оставляют с разомкнутой цепью.

Если в авто есть проблемный узел, в котором создается ток утечки, там обязательно начнется разогрев в транзисторе или микросхеме. Блок выйдет из строя. При утечке тока по проводнику не наступит возгорания, но может повредиться изоляция. Это и приведет к замыканию, интенсивному разогреванию в месте контакта и пожару.

Как найти утечку тока на аккумуляторе без прибора? В темное время суток остановить авто, открыть капот, закрыть дверь, но охрану не подключать. Снять провод с положительной клеммы и подождать 5 минут. Снова подключить клемму аккумулятора. Если искра проскочит мощная – утечка есть. Небольшое искрение – процесс естественный. Дальше следует измерить показатели и определить проблемное место.

Абсолютно точный признак утечки тока без измерения – за неделю стоянки свежий аккумулятор полностью разряжается.
