Устройство тнвд

Устройство и принцип работы шестеренчатого ТННД

Конструктивно этот насос очень прост, он повторяет устройство обычных шестеренчатых масляных насосов. Основу ТННД составляет корпус, внутри которого расположены две зацепленные друг с другом шестерни. Каждая шестерня вращается в своей половине корпуса так, что ее зубцы прижаты к стенкам и образуют ряд герметичных камер. При вращении шестерен эти камеры захватывают топливо и перемещают его в сторону выпуска, за счет постоянного поступления топлива в сторону нагнетания его давление повышается до необходимой величины.

Для шестеренчатых насосов присущи те же преимущества и недостатки, что и для роторных. Однако эти ТНВД более просты по конструкции, а поэтому они дешевле в производстве и обслуживании, что и обусловило их широкое распространение.

Устройство и принцип работы бензиновой системы питания

Вне зависимости от типа используемого двигателя, топливная система автомобиля представляет собой сложно организованный механизм. Исходя из первого пункта статьи, наверное, каждый понял, что принципы построения системы питания на дизеле и бензиновом агрегате различаются, поэтому для их понимания следует рассмотреть каждый вариант в отдельности. Начнём, пожалуй, с топливной системы двигателя на бензине.

Как стало ясно, топливно-воздушная смесь для бензинового мотора формируется не в цилиндрах. Если быть точнее, то она может изготавливаться либо в топливораспределительном механизме (при использовании карбюратора), либо во впускном тракте (при использовании инжектора). В общем виде конструкция бензиновой системы питания выглядит так:

  • Топливораспределительный узел – карбюратор или инжектор. Карбюраторная система работает по принципу смесеобразования в самом устройстве. То есть, внутренние жиклёры карбюратора выталкивают топливо в специальный канал, направленный во впускной тракт, по которому идёт воздух с большой скоростью (до 150 м/с) и смешивается с горючем. В итоге формируется топливно-воздушная смесь. Инжекторная же система питания через форсунки впрыскивает топливо напрямую во впускной тракт, где он смешивается с воздухом и попадает в цилиндры. Получается, что карбюратор, по сути, просто соединяет поток воздуха с жидким топливом, и они формируют единую смесь самостоятельно, отправляясь в цилиндры, а инжектор смешивает составляющие смеси путем разбрызгивания уже частичек топлива непосредственно во впускной тракт. Благодаря такой тонкой работе, инжекторные системы более экономичны, а работают под чутким управлением электроники. Из-за этого преимущества инжекторы уже давно вытеснили карбюраторы из автомобилестроительной сферы, поэтому последние можно встретить только на старых моделях авто;
  • Топливные фильтры – элементы грубой и тонкой очистки. Данные узлы требуются для фильтрации топлива от сторонних фракций, что помогает продлить срок службы всех элементов системы и двигателя в частности;
  • Топливные магистрали – шланги. Используются для циркуляции горючего от бака до топливораспределительного механизма;
  • Ёмкость для хранения топлива – бензобак. Требуется, естественно, для сохранения необходимого количества бензина, подающегося в мотор через отмеченные ранее узлы;
  • Нагнетатель давления – бензонасос. Создаёт нужное давление в топливной системе для того, чтобы топливо своевременно и в полной мере доходило из бака до нужных узлов.

Топливо-распределительный узел

Топливные фильтры

Топливный шланг

Бензобак

Бензонасос

Детальное описание каждого элемента системы рассматривать не будем, так как им посвящены многочисленные статьи на страницах нашего ресурса

Для общей информации обратим внимание на принцип работы топливной системы бензинового мотора:

  1. При запуске двигателя первым в работу вступает бензонасос, который за считанные секунды создаёт в системе нужное давление и нагнетает бензин к топливной рампе инжектора, к которой крепятся форсунки, или же в полости карбюратора;
  2. После этого начинают функционировать сами топливораспределительные узлы, отправляющие либо уже приготовленную топливную смесь в цилиндры (карбюратор), либо распрыскивающие горючее во впускной тракт (инжектор);
  3. Попав в мотор, бензино-воздушная смесь воспламеняется, и описанный порядок повторяется вновь.

Естественно, в процессе работы топливная система чётко дозирует топливо по заданным настройкам. Так, инжектор регулирует подачу топлива при помощи электронного блока управления, а карбюратор — через настроенные и подобранные ранее жиклёры.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

  • топливная система дала течь;
  • двигатель стал потреблять больше топлива;
  • ремень ГРМ соскочил с шестерни привода топливного насоса;
  • двигатель стал запускаться с трудом;
  • мотор начал перегреваться;
  • появились необычные шумы при работе мотора;
  • двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

  • Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
  • Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
  • Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
  • Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
  • Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
  • Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
  • Износ движущихся частей из-за уменьшения количества смазки.
  • Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
  • Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
  • Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.
Рекомендуем

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

  • Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
  • Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
  • Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
  • Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции,  топливный насос низкого давления имеет следующие составные элементы:

  1. Приводной вал
  2. Ротор с лопастями
  3. Статор
  4. Диск распределения
  5. Приводную шестерню-регулятор
  6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для  того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от  той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

Сейчас читают

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах  подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей.  Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Устройство и ремонт ТНВД ЯМЗ 238

Топливная система, подающая горючую смесь под высоким давлением и регулирующая впрыск в определённые моменты, производится исключительно на специализированном и высокоточном оборудовании. Основные конструктивные элементы топливного насоса представлены:

  • корпусом;
  • крышками;
  • всережимным регулятором;
  • муфтой опережения впрыска;
  • подкачивающим насосом;
  • кулачковым валом;
  • толкателями;
  • плунжерами с наличием поводков или зубчатых втулок;
  • гильзами плунжеров;
  • возвратными пружинами плунжеров;
  • нагнетательными клапанами;
  • штуцерами;
  • рейками.

Рабочая пара «плунжер – цилиндр» («поршень – втулка»), объединённая в единую систему с прецизионным сопряжением, изготавливается из исключительно высокопрочной и долговечной стали.

Принцип работы ТНВД ЯМЗ 238 достаточно прост. Топливо перекачивается через штуцер, а сама деталь соединена с трубкой ПД. Движение пружины и кулачкового вала вызывает перемещение поршня вверх-вниз. Число секций соответствует количеству цилиндров двигателя, а транспорт на основе такого насоса отличается хорошей проходимостью и тяговыми характеристиками. Ремонт и регулировка ТНВД ЯМЗ 238 выполняются на специальном оборудовании, позволяющем выявить причины поломки и степень износа деталей. Средняя стоимость такой услуги варьирует от 7 до 17 тысяч рублей, в зависимости от степени сложности поломки.

Конструкция современных баков для топлива

Единой формы для топливного бака автомобиля не существует. Чтобы добиться максимального объема топливных баков без ущерба их компактности, им придают сложную геометрию, которая может различаться не только в зависимости от марки и модели автомобиля, но и от комплектации конкретной машины.

Основные узлы бензобака


Устройство топливного бака

Несмотря на различную форму, конструкция большинства современных бензобаков имеет общие детали:

  • Заливная горловина – имеет выход на внешнюю часть кузова и предназначена для заливки топлива. Чаще всего располагается со стороны водителя (над задним крылом кузова). В большинстве автомобилей горловина имеет специальную герметичную винтовую крышку топливного бака, предотвращающую вытекание топлива и попадание пыли. Однако некоторые современные авто не имеют такой крышки. Она заменена системой Easy Fuel – небольшим люком с электрическим приводом, открывающим и запирающим бензобак.
  • Корпус или стенки (непосредственно емкость).
  • Патрубок забора топлива – оснащается фильтром для предотвращения попадания загрязнений. На современных легковых автомобилях эту функцию выполняет модуль погружного . Он оснащается дополнительным съемным фильтром (сеткой).
  • Сливное отверстие (в обычном положении закрыто пробкой) – используется при необходимости экстренно слить топливо.
  • Датчик уровня топлива с поплавком – предназначен для измерения количества топлива.
  • Вентиляционная трубка.

Устройство и принцип работы системы вентиляции

Особое внимание при рассмотрении конструктивных особенностей и устройства автомобильного топливного бака следует уделить системе вентиляции. Она позволяет решить сразу несколько важных задач:

  • Удаление излишков воздуха, попадающего внутрь при заправке топлива.
  • Поддержание давления внутри емкости на уровне атмосферного, что необходимо для нормальной работы в целом. Поскольку резервуар максимально герметичен, в ходе отработки топлива создается разрежение, которое может привести к деформации и разрыву корпуса.
  • Охлаждение бака и поддержание безопасной температуры.


Вентиляционный клапан топливного бака

Современные авто, как правило, оснащаются закрытыми системами вентиляции. Такая конструкция не имеет непосредственного выхода из топливного бака в атмосферу и оснащена целым рядом приспособлений, предназначенных для впуска воздуха и извлечения паров. Впуск воздуха осуществляется при помощи обратного клапана вентиляции топливного бака. Как только разряжение нарастает, под действием внутреннего давления пружина клапана отжимается и внутрь попадает воздух. Это происходит до тех пор, пока внутри резервуара не установится атмосферное давление.

Для удаления паров топлива из бака предусмотрен вентиляционный трубопровод (паропровод), по которому испарения попадают в адсорбер. В нем они конденсируются и скапливаются. Когда адсорбер заполняется, запускается система продувки, подающая сконденсированное топливо во впускной коллектор для последующей отработки.

Срок службы топливного бака во многом зависит от условий эксплуатации и качества топлива. Как и любой узел автомобиля, он требует соответствующего сервисного обслуживания. В первую очередь, сюда относится промывка бака и устранение загрязнений. При проведении промывки не стоит применять специальные присадки для чистки, которые могут негативно воздействовать на основные элементы топливной системы, а в отдельных случаях привести к разрушению и разгерметизации корпуса.

ТНВД бензинового двигателя

Некоторые автовладельцы задаются вопросом, зачем ТНВД на бензиновом двигателе? Устройства создающее высокое давление используются не только на дизельных силовых агрегатах. Бензиновые моторы с прямым впрыском топлива оборудованы ТНВД.

При распределенном впрыске топлива бензин поступает во впускной коллектор. При непосредственном впрыске бензин под давлением поступает в камеру сгорания. Форсунки для подачи бензина установлены в головке блока цилиндров.

В отличие от дизельного силового агрегата бензиновые моторы оснащаются топливным насосом, нагнетающим более низкое давление. Это снижает нагрузку на нагнетающие элементы и увеличивает срок службы узла без дополнительного ремонта.

Устройство ТНВД бензинового двигателя позволяет подавать рабочую смесь в необходимый цилиндр. Такая конструкция снижает расход бензина и повышает показатели мощности силового агрегата. Недостатком конструкции является требовательность к качеству бензина.

Устройство оборудовано клапаном с электронным управлением. Он необходим для  принудительного перекрывания подачи топлива. Управление дозирующей системой и электроклапаном перекрывания подачи топлива осуществляется электроникой.

ТНВД бензинового двигателя – распределительного типа. Бензин под давлением подается к распределительной головке. Она используется для подачи бензина в определенный рабочий цилиндр. Такая конструкция позволяет использовать один  нагнетательный элемент для снабжения горючим всех рабочих цилиндров.

Виды топливных систем бензиновых двигателей

В зависимости от типа бензинового двигателя, различают карбюраторную и инжекторную топливные системы. Они имеют отличия в конструкции и рабочих параметрах.

Карбюраторный двигатель

Работа карбюраторной системы осуществляется по следующему принципу:

  • Насос всасывает топливо из бака. При этом он обеспечивает невысокое давление, достаточное лишь для подачи топлива.
  • Двигаясь по трубопроводу, топливо проходит фильтрацию.
  • В специальной камере (карбюраторе) горючее смешивается с воздухом.
  • Готовая смесь подается напрямую в цилиндры двигателя, где она сгорает.

Инжекторный двигатель

Топливная система инжекторного двигателя отличается тем, что имеет систему впрыска, принудительно нагнетающую топливо в камеру сгорания. Насос такой топливной системы создает более высокое давление, зависящее от типа впрыска:

  • С индивидуальными форсунками для каждого цилиндра (распределенный впрыск). Создаваемое насосом давление в топливной рампе составляет от 2,5 бар до 4 бар.
  • С одной форсункой (моновпрыск), подающей топливо для всех цилиндров двигателя. Простая схема, которая в современном автомобилестроении практически не используется из-за низкой экономичности.
  • Непосредственный впрыск. Форсунки установлены в головке блока цилиндров, что позволяет выполнять прямой впрыск топлива в цилиндры. В этом случае рабочее давление составит около 155 бар.

Как работает ТНВД дизельного двигателя

Крутящий момент передается к устройству от коленчатого вала силовой установки. При работе  поршень плунжерного типа нагнетает давление дизельного топлива. Дозирующая система определяет объём солярки подаваемой к распылителю. Топливо от насоса высокого давления подаётся к распылителям по металлическим трубопроводам.

В зависимости от вида насоса управление подачей топлива в рабочие цилиндры осуществляется механическим способом или при помощи электроники.

Механическое управление

При механическом управлении  шток дозирующей системы механически связан с органом управления, установленным в кабине оператора. Нажатием на педаль регулируется количество солярки, подаваемой в рабочий цилиндр.

ТНВД оборудованы специализированным клапаном перекрывающим подачу топлива. Он используется для того чтобы заглушить двигатель внутреннего сгорания. Управление клапаном механическое, при помощи троса или рычага.

Электронное управление

Электронный блок управления определяет дозу подаваемой солярки исходя из различных данных. На процессор ЭБУ поступают сведения с датчиков о:

  • Степени нагрева двигателя внутреннего сгорания;
  • Температуре и давлении надувочного воздуха;
  • Расположении органа управления;
  • Крутящем моменте.

Исходя из этих данных, электронному блоку управления, удается точно рассчитать количество солярки необходимое для нормальной работы двигателя внутреннего сгорания при различных нагрузках.

Типовые характеристики

В зависимости от конструктивных особенностей, насосные системы подразделяются на магистральный, рядный и распределительный виды. Первый вариант отличается нагнетанием дизельного топлива только в аккумуляторную батарею. В рядных системах подача топлива на цилиндры осуществляется при помощи плунжерных пар. В распределительных конструкциях одной плунжерной парой выполняется не только нагнетание, но и максимально равномерное распределение топливной смеси по всем цилиндрам.

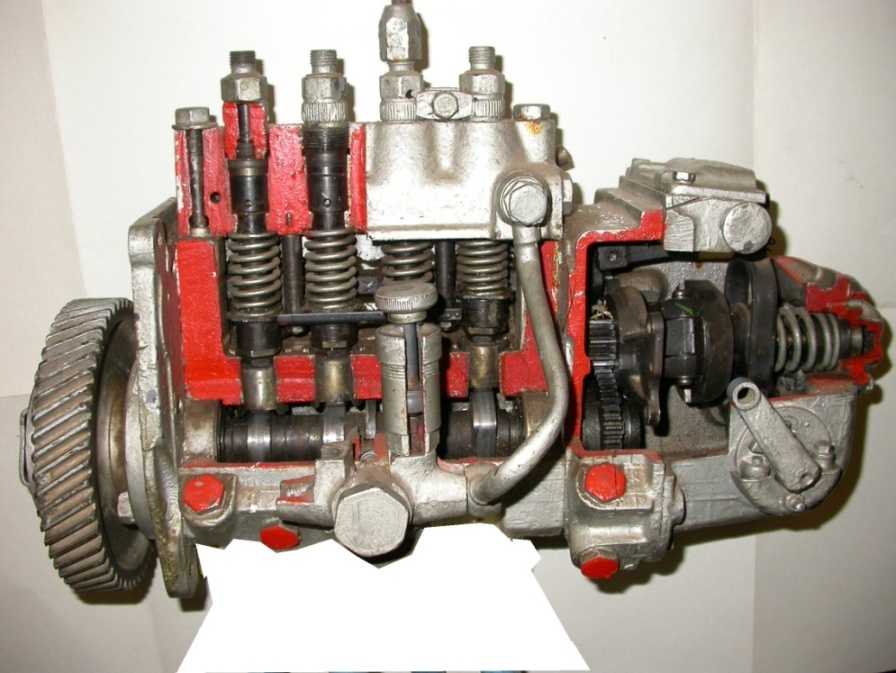

Рядные ТНВД

В системах такого типа общее количество цилиндров соответствует количеству плунжерных пар, вмонтированных в насосный корпус. Рядное устройство отличается также наличием специальных каналов, отводящих и подводящих дизельное топливо.

Коленный вал силового агрегата приводит в действие кулачковый вал, двигающий толкатель плунжера. В результате этого последовательно открываются отверстия впуска и выпуска, а внутри образуется определённый уровень давления, позволяющий клапану нагнетать топливо в форсунку. Регулирование процесса осуществляется как механическим, так и электронным способом.

ТНВД распределительного типа

Распределительные устройства отличаются от рядных систем обслуживанием всех цилиндров одной плунжерной парой, меньшими габаритами и массой, более равномерной подачей топлива. К недостаткам можно отнести недостаточную долговечность, поэтому данный вид насосов чаще всего устанавливается на легковых автомобилях. Разными производителями сегодня выпускается несколько модификаций, имеющих отличия. В моделях, имеющих торцевой кулачковый привод, основным элементом является плунжер-распределитель топлива по цилиндрам.

Регулировка объёма подачи топлива с кулачковым приводом осуществляется механическим или электронным способом, но второй вариант является более предпочтительным, оснащённым специальным электромагнитным клапаном. Роторные насосы эффективно распределяют топливо распределительной головкой и двумя плунжерами, располагающимися на распредвале. При этом плунжерами обегается через ролики кулачковая обойма, а при движении навстречу друг к другу наблюдается рост давления и подача топлива по каналам на форсунки всех цилиндров.

Магистральные насосы

Топливные насосы магистрального типа нагнетают дизельное топливо к рампе. В данном случае показатели давления являются значительными. Максимальное количество плунжеров в таких конструкциях – три элемента. При вращении кулачкового вала происходит понижение плунжера возвратной пружиной.

В условиях компрессионной камеры отмечается повышение объёма и уменьшение уровня давления. В процессе разряжения открывается впускной клапан, и топливо поступает внутрь камеры. Закрытие впускного клапана при необходимом давлении вызывает подачу топлива на магистраль или рампу. В стандартных условиях клапан открыт, но при получении сигнала с блока поступление топлива начинает регулироваться.

Фирмой Bosch более полувека выпускаются распределительные ТНВД плунжерного типа для дизельных двигателей. Первая модель серийного насоса Bosch EP/VM отличалась дозированием топлива посредством дросселирования на всасывании. Последующие модификации Bosch уже имели дозирование отсечкой. Все модели характеризуются торцовым кулачковым приводом плунжера.

Начиная с 1976 года, фирмой Bosch начато массовое производство моделей VE (EP/VE), а на сегодняшний день выпускается относительно недавно разработанная система с электронным управлением. Насосами, которые производятся фирмой Bosch и лицензированными японскими компаниями Zexel и Nippon Denso, оснащается большое количество дизельных силовых агрегатов, устанавливаемых на легковых автомобилях и микроавтобусах.

В настоящее время средняя стоимость топливного насоса высокого давления Бош составляет:

  • для установки на двигатели DEUTZ BF6M2012C – порядка 26,5 тысяч рублей;
  • для Ситроен «Джампер», Пежо «Боксер», Фиат «Дукато» – 24,9 тысяч рублей;
  • для Газель «Каминз-дизель» – 33 тысячи рублей.

Как показывает практика, последнее поколение моделей ТНВД фирмы Bosch достаточно хорошо адаптировано под любые эксплуатационные условия, отличается достойным соотношением цены и качества. Такие насосные системы отличаются незначительной зависимостью от качественных характеристик используемого топлива, стабильной работой двигателя, повышенным КПД, а также пониженным расходом горючего при максимально точной его дозировке и полноте сгорания.
