Тнвд устройство, виды, принцип работы, регулировка и ремонт

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

  • топливная система дала течь;
  • двигатель стал потреблять больше топлива;
  • ремень ГРМ соскочил с шестерни привода топливного насоса;
  • двигатель стал запускаться с трудом;
  • мотор начал перегреваться;
  • появились необычные шумы при работе мотора;
  • двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

  • Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
  • Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
  • Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
  • Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
  • Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
  • Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
  • Износ движущихся частей из-за уменьшения количества смазки.
  • Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
  • Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
  • Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.
Рекомендуем

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

  • Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
  • Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
  • Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
  • Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Диагностика ТНВД

В условиях плотной компоновки агрегатов моторного отсека современного автомобиля экономически целесообразно до снятия ТНВД для проверки его параметров на безмоторном стенде провести диагностику основных систем двигателя, чтобы убедиться, что причина неисправности именно в ТНВД. Для двигателей не оснащенных электронной системой управления необходимо провести механическую диагностику, а для двигателей, оснащенных ЭБУ, компьютерную или комплексную диагностику. Исключение составляют случаи явных дефектов ТНВД, например, течи топлива или самопроизвольное изменение оборотов двигателя.

После проведения диагностики двигателя, при необходимости, ТНВД снимается с двигателя и проверяется на специальном безмоторном стенде или дефектуется методом частичной или полной разборки.

До установки ТНВД на безмоторный стенд он осматривается на предмет внешних повреждений, герметичности, отсутствия люфтов приводного вала, а для механических ТНВД, дополнительно, отсутствия люфтов рычага акселератора.

Методика проверки ТНВД, как отдельного агрегата, определяется специальным тест-планом, параметры которого индивидуальны для каждого типа дизельного двигателя.
В общем случае проверка ТНВД проводится по следующей схеме:
— проверка топливного насоса низкого давления(ТННД)
— проверка герметичности нагнетательных клапанов
— проверка момента начала подачи ТНВД
— проверка производительности ТНВД на основных режимах работы
— проверка неравномерности подачи ТНВД по секциям
— проверка устройства опережения впрыска
— проверка корректирующих устройств ТНВД

Для рядных, распределительных и роторных ТНВД с электронным управлением необходимо проверить параметры электромеханического исполнительного механизма.

При диагностике ТНВД системы Common Rail на безмоторном стенде осуществляется проверка:
— плунжерных секций при различной нагрузке
— впускных клапанов
— выпускных клапанов
— электронного клапана регулировки давления
— производительности ТНВД при давлениях, соответствующих основным рабочим режимам.

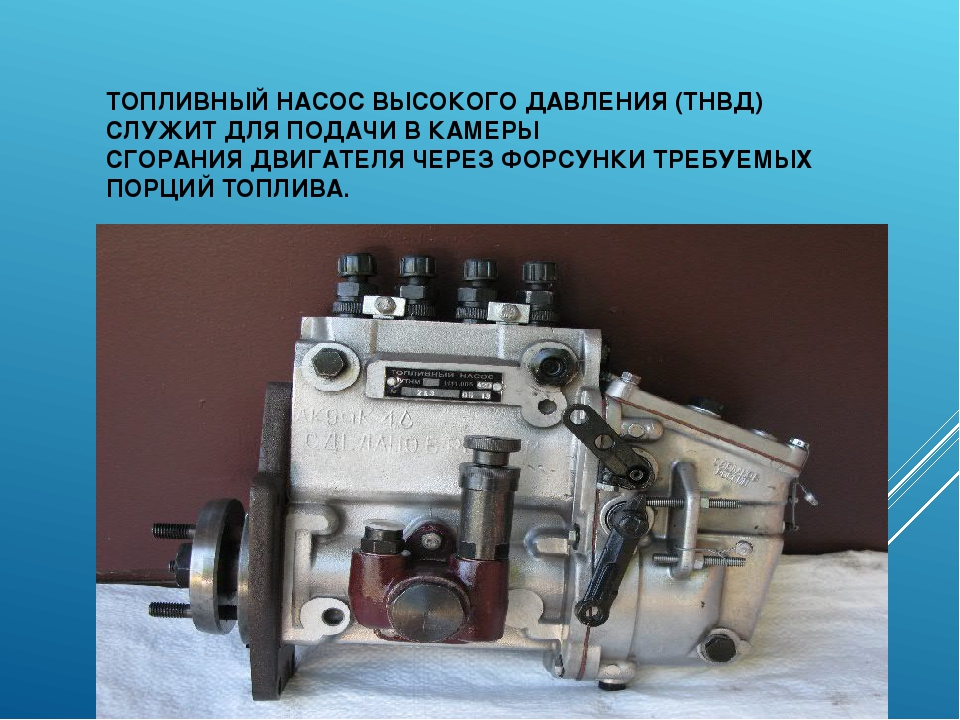

Что такое ТНВД и для чего он нужен?

ТНВД — что это такое в машине? Условно можно сравнить с сердцем человека — узел, обеспечивающий бесперебойную циркуляцию крови (топлива) по организму (топливной системе). На деле назначение блока несколько шире:

  • точное дозирование подаваемого топлива, где величина порции зависит от нагрузки;
  • нагнетание топлива в форсунки;
  • определение момента впрыска горючего в цилиндры.

Так как работа дизельных агрегатов сопряжена с высокими нагрузками, то подача солярки производится под высоким давлением, обеспечивающим полное сгорание. Бензиновые моторы работают при значительно меньшей нагрузке. Поэтому использование топливного насоса целесообразно в системах с прямым впрыском горючего (не имеющих впускного коллектора).

Подводя промежуточный итог, можно сказать: что такое ТНВД в автомобиле — это способ увеличить КПД двигателя, снизить расход потребления топлива.

Основные причины неисправности ТНВД

Выделяют следующие причины поломки насоса высокого давления. Обычно у них выходят из строя следующие конструктивные элементы:

  • Плунжеры. Чаще всего виноваты именно они, поскольку плунжерные пары быстро загрязняются. Обусловлено это двумя причинами. Первая — конструктивные особенности, предусматривающие маленький зазор, обеспечивающий высокое давление в системе. Вторая — низкое качество дизельного топлива, в частности, присутствие в нем серы и парафинов, которые, собственно, и загрязняют устройство. Также грязь может попадать из двигателя (нагар, грязь). Износ плунжеров приводит к нестабильной работе мотора на холостых оборотах, повышенному расходу топлива, снижению компрессии. Из-за повреждения плунжерной пары могут значительно перегреться подшипники.
  • Вода в дизельном топливе. Также зачастую в отечественной солярке имеет место повышенное содержание воды. Влага смывает топливную (одновременно защитную) пленку с поверхностей деталей ТНВД, из-за чего ресурс прецизионных деталей значительно снижается. Это может даже привести к заклиниванию насоса.
  • Загрязненный топливный фильтр. Из-за забитого топливного фильтра насос высокого давления, во-первых, может загрязниться (плунжерные пары), а во-вторых, он работает «на износ», что снижает его общий ресурс.
  • Неравномерная подача и распределение нагнетаемой солярки. Такая проблема также может быть вызвана неисправностью плунжерных пар, в частности, износа поводков, зубьев рейки, нагнетательных клапанов, а также грязными форсунками.
  • Производственный брак. Это ситуация достаточно редкая, однако на дешевых насосах порой встречается. К браку относят трещины на корпусе ТНВД, повреждение его подшипников, а также заедание плунжерной втулки.
  • Износ подшипников. Они обычно изнашиваются по причине критического уменьшения ресурса (старения). Как вариант — заводской брак. Все это приводит к тому, что эксплуатационные характеристики насоса ухудшаются, а подшипники и прилегающие к ним детали перегреваются, чем снижают свой рабочий ресурс.
  • Заклинивание поршня и втулки. Это критическая поломка, которая может привести к поломке зубчатой рейки, кулачкового вала, шестерни, регулятора, шпонок. Зачастую причиной заклинивания является попадание воды в полость между поршнем и втулкой.
  • Износ деталей насоса. Это может возникать как по естественным причинам (с увеличением пробега машины), так и при попадании внутрь его воды. Она вымывает защитную (рабочую) смазку с элементов, что значительно снижает как ресурс насоса в целом, так и отдельных его деталей.
  • Коррозия плунжерной пары. Очаги ржавления могут появиться по причине повышенного содержания воды в дизельном топливе.
  • Некорректная работа системы охлаждения. То есть, при длительных и/или сильных нагрузках насос высокого давления может попросту перегреться. Система охлаждения может быть неисправна по разным причинам — низкий уровень антифриза или тосола, засорение системы, поломка отдельных элементов (насоса, патрубков, радиатора и так далее).

Если существуют подозрения, что неисправна рейка топливного насоса либо сопряженных с нею деталей, то нужно проверить наличие/отсутствие следующих дефектов:

  • отсоединение рейки от деталей регулятора;
  • заклинивание либо отворачивание хомутиков поводков плунжеров;
  • заклинивание стяжных винтов зубчатых венцов.

Одна из самых опасных причин неисправности заключается в нарушении подвижности топливной рейки. В частности, если ее заклинит в момент максимальной подачи топлива, и соответственно, у регулятора не будет хватать усилия чтобы ее сместить в исходное положение, то в двигателе происходит аварийное увеличение количества оборотов коленчатого вала, из-за чего двигатель «идет в разнос» со всеми вытекающими последствиями. Если рейку «закусило» при выключенной передаче, то в этом случае невозможно будет запустить двигатель вообще. Частичное заедание рейки приводит к неустойчивой работе двигателя и повышению его звуковой отдачи (он начинает «рычать»).

При использовании машины в условиях значительных морозов иногда наблюдается примерзание отдельных деталей насоса, и частичный выход его из строя. Чтобы этого не допустить, необходимо пользоваться маслами и дизельным топливом с соответствующими температурными показателями.

В дизельных системах Common Rail может выйти из строя клапан управления (или клапан потока SCV). Обычно его меняют на новый. Реже — выполняют ревизию и меняют отдельные детали на новые. В частности, зачастую выполняют замену штока клапана с сердечником.

Устройство форсунки двигателя ЯМЗ

Форсунка дизелей марки «ЯМЗ» состоит из корпуса, в котором имеется центральное отверстие под штангу и наклонный топливный канал; распылителя с тщательно обработанным осевым отверстием под иглу и топливных каналов. В нижней части распылителя имеются четыре сопла, кольцевая проточка и два глухих отверстия под штифты. Игла распылителя имеет цилиндрическую направляющую часть, конусные пояски в средней и нижней частях. Распылитель с иглой крепится к корпусу накидной гайкой. В верхней боковой части находится прилив с резьбовым отверстием под топливный штуцер с фильтрующей сеткой. В центральной верхней части имеется резьба под резьбовую втулку, в центральной части которой находится резьбовое отверстие под регулировочный винт с контргайкой. Нижняя часть винта является верхней опорной тарелкой под возвратную пружину иглы распылителя.

На штанге в верхней части крепится нижняя опорная тарелка пружины, в нижней части запрессован шарик для плотной посадки иглы на седло. Резьбовая втулка в верхней части закрыта колпач-ковой гайкой с резьбовым отверстием под дренажный трубопровод.Топливо подводится к форсунке через штуцер с сетчатым фильтром и поступает по наклонному каналу корпуса в кольцевую проточку распылителя. Затем топливо по трем каналам проходит в кольцевую полость (средней части распылителя), расположенную под утолщенной (с конусным пояском) частью иглы. Под действием топлива, поступающего в полость, игла поднимается, сжимая возвратную пружину. Сопла распылителя открываются, и топливо впрыскивается в камеру сгорания. После окончания впрыска давление топлива падает и под действием возвратной пружины игла плотно садится на седло в распылителе. Давление впрыска топлива регулируется регулировочным винтом с контргайкой в резьбовой втулке затяжкой возвратной пружины иглы распылителя. Топливо, просочившееся между иглой и распылителем, отводится дренажным трубопроводом в бак.

На продолжительность периода задержки воспламенения топлива и на характер процесса сгорания влияют следующие факторы:

• физические и химические свойства топлива;• температура и давление воздуха в период впрыска топлива;• характер и интенсивность вихревого движения воздуха в камере сгорания;• работа топливоподающей аппаратуры;• конструкция камеры сгорания;• угол опережения начала впрыска топлива;• нагрузка и частота вращения коленчатого вала.

Для наиболее эффективного протекания процесса сгорания необходимо, чтобы его продолжительность была как можно меньше, а давление в камере сгорания повышалось плавно. Очень резкое повышение давления приводит к «жесткой» работе двигателя.

{jcomments on}

Типы топливных насосов высокого давления

Существует три типа ТНВД, они имеют разное устройство, но одно предназначение:

  • рядный;
  • распределительный;
  • магистральный.

В первом из них, топливо в каждый цилиндр нагнетает отдельная плунжерная пара, соответственно, количество пар равно количеству цилиндров. Схема распределительного топливного насоса высокого давления, в значительной мере отличается от схемы рядного. Отличие заключается в том, что горючее нагнетается ко всем цилиндрам посредством одной или нескольких плунжерных пар. Магистральный насос нагнетает топливо в аккумулятор, из которого оно в последствии распределяется по цилиндрам.

В авто с бензиновыми двигателями, с системой непосредственного впрыска, горючее качает электрический топливный насос высокого давления, однако оно (давление) там в разы меньше.

Рядный топливный насос высокого давления

Как уже было сказано, он имеет плунжерные пары по числу цилиндров. Его устройство довольно просто. Пары размещены в корпусе, внутри которого имеются подводные и отводные топливные каналы. В нижней части корпуса находится кулачковый вал с приводом от коленвала, плунжеры постоянно прижимаются к кулачкам пружинами.

Для регулирования количества поступающего топлива, и момента его подачи, применяется либо механический способ, либо электрический (такая схема предполагает наличие управляющей электроники). В первом случае количество подаваемого горючего изменяется поворотом плунжера. Схема очень проста: на нем имеется шестерня, она находится в зацеплении с рейкой, которая, в свою очередь, связана с педалью акселератора. Верхняя поверхность плунжера имеет наклон, благодаря чему изменяется момент закрытия впускного отверстия в цилиндре, а значит, и количество горючего.

Момент подачи топлива нужно менять при изменении величины оборотов коленвала. Для этого на кулачковом валу имеется центробежная муфта, внутри которой расположены грузики. С ростом оборотов они расходятся, и кулачковый вал поворачивается относительно привода. В результате, при повышении оборотов, топливный насос обеспечивает более ранний впрыск, а с уменьшением – более поздний.

Устанавливаются рядные ТНВД на средние и тяжелые грузовики. На легковые автомобили их полностью перестали устанавливать в 2000 году.

Распределительный топливный насос высокого давления

В отличие от топливного насоса рядного, распределительный имеет только одну или две плунжерных пары, которые снабжают топливом все цилиндры. Основные преимущества подобных топливных насосов – меньшая масса и размеры, а также более равномерная подача топлива. Главный минус один – их срок службы намного меньше из-за большой нагруженности, поэтому их применяют только на легковых автомобилях.

Существует три типа распределительных ТНВД:

  1. с торцевым кулачковым приводом;
  2. с внутренним кулачковым приводом (роторные насосы);
  3. с внешним кулачковым приводом.

Устройство первых двух типов насосов обеспечивает им больший срок эксплуатации, по сравнению с последним, ведь силовых нагрузок на узлы приводного вала, от давления топлива, в них нет.

Схема работы распределительного топливного насоса первого типа выглядит следующим образом. Основной элемент – плунжер-распределитель, который, помимо поступательно-возвратного движения, вращается вокруг своей оси, и тем самым нагнетает и распределяет горючее между цилиндрами. В действие он приводится кулачковой шайбой, обегающей по роликам неподвижное кольцо.

Роторная схема предполагает несколько иное устройство распределительного топливного насоса. Условия работы такого насоса несколько отличается от того, как работает ТНВД с торцевым кулачковым приводом. Горючее нагнетается и распределяется, соответственно, двумя противолежащими плунжерами и распределительной головкой. Вращением головки обеспечивается перенаправление топлива к соответствующим цилиндрам.

Магистральный ТНВД

Магистральный топливный насос гонит горючее в топливную рампу и обеспечивает более высокое давление, по сравнению с рядным и распределительным насосами. Схема его работы несколько иная. Топливо может нагнетаться одним, двумя или тремя плунжерами, приводимыми в действие кулачковой шайбой или валом.

Проверка форсунок дизеля Д-245 на давление начала впрыска и качество распыла топлива

Рис.4 – Форсунка двигателя Д-245

1 – корпус форсунки; 2 – шайба регулировочная; 3 – пружина; 4 – штанга форсунки; 5 – проставка; 5 – гайка распылителя; 7 – распылитель; 8 – кольцо уплотнительное.

Проверку форсунок производите через каждые 120 тыс. км пробега. Снимите форсунки с дизеля и проверьте их на стенде. Форсунка топливного насоса ТНВД 773 считается исправной, если она распыливает топливо в виде тумана из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений.

Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается. Качество распыла проверяйте при частоте 60-80 впрысков в минуту.

При необходимости отрегулируйте форсунки изменением общей толщины регулировочных шайб 2 (Рис.4): увеличение общей толщины регулировочных шайб (увеличение сжатия пружины) повышает давление, уменьшение – понижает. Изменение толщины шайб на 0,1мм приводит к изменению давления начала подъема иглы форсунки на 1,3… 1,5 МПа.

Значения давления начала впрыскивания для форсунок: 455.1112010-50 – 24,5 МПа; 172.1112010-11.01 – 25,0…26,2 МПа. Установите форсунки на дизель. Болты скобы крепления форсунок затягивайте равномерно в 2-3 приема. Окончательный момент затяжки 20…25 Нм.

Несколько заключительных слов

Стоимость самого устройства составляет примерно триста долларов (типы ТНВД дизельных двигателей описаны в данной статье). Ни в коем случае не игнорируйте диагностику, ведь даже самая незначительная неприятность может сделать вас жертвой или виновником дорожно-транспортных происшествий. Проводите все ремонтные работы только в специализированных сервисах. Доверяйте ваш автомобиль исключительно высококвалифицированным профессионалам. Выполняя замену износившихся деталей, покупайте только оригинальные изделия от производителя.

Своевременная диагностика и использование высококачественных материалов будут залогом долгой жизни дизельного двигателя. Относитесь уважительно к вашему «железному другу» и вовремя диагностируйте все поломки. Только в таком случае он вам прослужит очень долго.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

  1. устранить утечку топлива из корпуса насоса;
  2. проверить исправность электромагнитного клапана;
  3. проверить плунжерный механизм подачи горючего;
  4. проверить автоматический регулятор частоты вращения;
  5. очистить фильтрующие сетки;
  6. проверить давление, развиваемое прибором;
  7. отрегулировать автомат опережения впрыска.

Ремонт плунжерного механизма

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Принцип работы ТНВД

Несмотря на обилие различных видов насосов, все ТНВД работают по сходному принципу и обеспечивает подачу порций дизельного топлива в цилиндры двигателя автомобиля под высоким давлением в строго отведенные моменты времени. Размер подаваемых порций топлива определяется нагрузкой цилиндров к коленчатому валу. Основу любого вида ТНВД составляет плунжерная пара, состоящая из непосредственно плунжера (поршня) и втулки (цилиндра).

Выделяется 2 основных разновидности ТНВД по принципу действия:

  • ТНВД непосредственного действия с механическим приводом плунжера;
  • ТНВД с аккумуляторным впрыском.

По устройству также различаются несколько видов ТНВД:

  • рядные — секции насоса расположены в ряд и подают топливо в определенный цилиндр мотора;
  • распределительные — одна секция насоса может подавать топливо в несколько разных цилиндров;
  • многосекционные (V-образные) — для высокоскоростных дизельных двигателей.

В свою очередь распределительные ТНВД могут быть одноплунжерными и двухплунжерными.

Все ТНВД непосредственного впрыска работают по одному принципу:

  • механический привод плунжера;
  • одновременно протекающие процессы нагнетания и впрыска;
  • давление для впрыска топлива создается движением плунжера.

ТНВД с аккумуляторным впрыском обеспечивают подачу топлива в раздельных циклах: сначала топливо нагнетается в аккумулятор насоса, затем поступает в топливные форсунки. Насосы с электронным управлением форсунками получили название системы Common rail.

Вкратце принцип работы топливного насоса высокого давления выглядит таким образом.

  1. Топливо из бака поступает в ТНВД благодаря подкачивающему насосу. Давление топлива на входе в насосную секцию ТНВД поддерживается редукционным клапаном.
  2. Движение плунжера, подающего топливо в цилиндры мотора, обеспечивается кулачковым валом, в свою очередь имеющим привод от коленчатого вала автомобиля.
  3. Вращение кулачкового вала заставляет двигаться плунжер, который поднимается вверх по втулке. При этом последовательно открываются выпускное и впускное отверстие.
  4. Создаваемое движением плунжера давление открывает нагнетательный клапан, после чего топливо поступает к топливной форсунке цилиндра дизельного двигателя.
  5. Избытки топлива через сливной, винтовой, радиальный и осевой каналы сливаются из плунжера в бак посредством дренажного штуцера.

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см2. Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной. В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки. Чаще об этом информирует специальный сигнал на приборной панели — Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

  1. отвернуть трубку высокого давления от дефектного сегмента;
  2. рейку насоса перевести в позицию выключенной подачи;
  3. ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

Схватывание рейки

Перед проверкой рейки от нее следует отсоединить тяги и рычаги регулятора и скобы останова. Затем посредством рычагов управления насосом перевести рейку в крайнее положение. Исходя из усилий при передвижении можно сделать вывод о том, «прикипела» она или нет

В процессе важно сделать несколько оборотов кулачкового вала. Если дефектов нет, рейка будет двигать плавно и без толчков

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло. Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой. После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.
