Устройство и принцип работы автоматической коробки передач

Как пользоваться АКПП

Работники СТО утверждают, что большинство поломок можно избежать за счёт бережного отношения к устройству. Часто неисправности возникают по вине самого владельца, эксплуатирующего АКПП неправильно. Знание всех тонкостей и нюансов поможет избежать неприятных значительных затрат.

В большинстве случаев обслуживание АКПП сводится к проверке уровня масла, а при превышении пробега в 50 тыс. км – замена масляного фильтра и масла. Если автомобиль эксплуатируется в тяжёлых условиях, то менять масло надо уже после 30 тыс. км пробега, а фильтр – через 50-60 тыс.км.

Если уровень рабочей жидкости снизился, то можно хорошо услышать гудение гидротрансформатора, который к тому же работает с пробуксовкой. Дополнительно мотор постоянно перегревается. А если масла больше чем положено, то из-за расширения рабочей жидкости оно теряет свои свойства, что может вывести деталь из строя. Мой совет: наливайте масло медленно, дожидаясь, когда оно заполнит все полости. После езды на 5 км ещё раз проверьте уровень масла.

Вообще масло должно быть прозрачным со своим специфическим запахом. Если же оно потемнело и пахнет горелым, то следует сразу же заменить его вместе с фильтром.

Как правильно проверить уровень масла? Необходимо выполнить поездку в 10 км, затем установить машину на ровную поверхность, включить «Parking» и проверить уровень рабочей жидкости при помощи щупа на холостых оборотах.

При необходимости можно запустить мотор с «толкача», хотя везде утверждается, что такое невозможно. Необходимо разогнать автомобиль до 50 км/час на нейтральной передаче, а затем включить «Drive». Очень не рекомендую вам этого делать.

Отмечу, что в АКПП разрешается торможение двигателем только в некоторых режимах.

Трогаемся правильно на АКПП

В последние годы всё больше автомобилей оснащается кнопкой пуска двигателя START-STOP-Engine (SSE), которая включает зажигание и производит запуск мотора. Система выгодна тем, что одновременно служит противоугонным средством, реагирующим на «родной» электронный ключ автомобиля: при его отсутствии внутри машины рамочная антенна в дверях, заблокирует замки на них и остановит двигатель.

Система SSE может быть установлена как в заводской комплектации, так и самостоятельно.

Варианты запуска двигателя при наличии кнопки SSE:

  • С поворотом ключа и нажатием кнопки.
  • Без использования ключа.
  • С использованием педали тормоза.
  • Без использования педали тормоза.
  • С задержкой пуска или без задержки.

Последовательность действий для того, чтобы привести авто в движение, будет такая:

  1. Сели на водительское место, пристегнулись.
  2. Настроить положение сиденья. Для этого нужно отодвинуть его от руля таким образом, чтобы при положении спинки около 100⁰ можно было без труда достать ступнями до педалей (ноги при этом должны быть немного полусогнутыми). Колени располагаются на одном уровне с бёдрами. Между сиденьем и сгибом коленей должен оставаться промежуток в 2 пальца, а ягодицы должны быть максимально близко к спинке сиденья.
  3. Руки при правильно регулировке сиденья должны лежать в положении правая рука – «З часа», левая – «9 часов», если представить руль как циферблат часов.

    Правильная посадка в автомобиле

  4. Настроить зеркала. Все три зеркала должны максимально дополнять друг друга, минимизируя «мёртвую зону», недоступную для обзора. Настройка их осуществляется в процессе стоянки.
  5. В левое зеркало при наклоне головы к плечу должны быть видны заднее крыло нашего авто и дорожное полотно с разметкой. Дорога должна занимать не менее 60% отражения в зеркале.
  6. В правое зеркало при наклоне головы к продольной оси машины должно быть видно заднее крыло, а при нормальном положении головы – часть заднего бампера.
  7. Линии горизонта в обоих зеркалах выставляются по принципу 40% — небо, 60% — земля.
  8. Салонное зеркало сводит воедино информацию, получаемую водителем, дополняя виды в левом и правом зеркалах. Для его регулировки занимают в кресле удобное положение и регулируют так, чтобы максимально отображалось заднее стекло автомобиля.
  9. Иногда на зеркала наклеивают круглые параболические отражатели, увеличивающие угол обзора. Но начинающим водителям ими лучше не пользоваться, так как они искажают расстояние до реальных объектов.
  10. Убедились, что рычаг включения коробки-автомата стоит в положении «парковка» P. Стоит в другом положении – переключили в указанные!

    Рычаг коробки в положении парковка

  11. Нажали педаль тормоза до упора, завели авто ключом или кнопкой запуска. Педаль тормоза всё ещё нажата!
  12. Рычаг выбора режимов коробки передач переводится в режим «драйв», или D.

Подробнее обязательно смотрите видео:

Начало движения

Любая поездка начинается с завода и прогрева двигателя. Не торопитесь сразу начинать движение. Если на улице плюсовая температура, достаточно подождать минуту-две, для того, чтобы масло распределилось по коробке и она вышла на рабочий режим. Помните, чем холоднее на улице, тем больше потребуется времени на разогрев, поэтому в морозы не будет лишним постоять с заведенным двигателем 10 минут и более. Кроме того, для двигателя автомобиля это будет тоже плюсом.

Памятка! Заводить двигатель можно только в положениях “P” или “N”. Причем желательно именно в положении “P”. Если у вас не заводится автомобиль, проверьте, что рычаг коробки установлен в одно из этих двух положений.

Итак, вы прогрели автомобиль, теперь вы можете начинать движение. Переключите рычаг коробки из положения “P” в одно из положений для движения и обязательно дождитесь легкого точка! Коробке требуется некоторое время на переключение режима (обычно около 1 секунды), и если вы резко нажмете на газ до этого момента, это может привести к поломке.

Движение на выбранном режиме

А теперь самое интересное.После включения передачи автомобиль тут же не поедет. Вы же держите нажатой педаль тормоза. Но как только вы ее отпустите – автомобиль тут же начнет движение!

Если вы начинаете движение в горку, то авто сдвинется только при добавлении оборотов двигателя. Что крайне неудобно, когда нужно чуть-чуть сдвинуть авто вверх по уклону. При этом придется надавливать на педаль газа и тут же быстро жать на тормоз. Здесь главное не переборщить с газом!

В режиме «D» авто медленно поедет вперед. В режиме «R» – назад. На «Нейтрали» автомобиль будет стоять или покатится вниз по уклону дороги! Это нужно обязательно учитывать и не отпускать тормоз раньше времени.

Т.е. в режимах «D» и «R» мотор постоянно толкает автомобиль, даже если педаль «газа» отпущена.

При движении АКПП распознает команды водителя именно по перемещению педали «газа». Плавные нажатия приведут к плавному разгону и неторопливому переключению передач.

Но при необходимости интенсивного разгона, например, при обгонах, не бойтесь нажимать «газ» до упора в пол. Для АКПП – это команда на максимально интенсивный разгон. При этом коробка сначала переключится на передачу ниже (так называемый режим кик-даун). И только после этого автомобиль начнет реально разгоняться.

Один из минусов классической АКПП – это примерно секундная задержка между моментом нажатия на педаль «газа» и фактическим разгоном. Это довольно немного при неспешной езде, но при обгоне, когда порой дорого каждое мгновение, это время нужно обязательно учитывать.

Несколько советов по правильному переключению режимов

Прежде чем начать изучать специальные режимы своей АКПП, необходимо научиться правильно использовать базовые. В дополнительные режимы селектор устанавливается намного реже. Положение этого «рычага» можно выбрать только при запущенном двигателе. Если вы только начинаете движение, делают это во время прогрева. Если вам необходимо сдать назад, то сначала нужно остановиться, выбрать новый режим и начать движение.

Запомните порядок действия для выбора необходимого способа движения:

  1. Утопите в пол педаль тормоза.
  2. После этого на селекторе утопите кнопку. В зависимости от модели и года выпуска авто она может находиться на рукоятке сверху, снизу или сбоку.

Как видите, все достаточно просто. Новичкам обычно сложно переключаться с «Паркинга» на «Драйв». Для этого нужно миновать «R» и «N». Делать это нужно плавно перемещая рычаг и не останавливаясь на неподходящих положениях. Об изменении передачи вас возвестит звук двигателя. Он станет более глухим. Обычно это происходит через пару секунд.

Запуск двигателя и начало движения на машине с коробкой автомат

Управление автоматом осуществляется при помощи рычага коробки передач и дополнительных кнопок, задающих соответствующие условия движения машины. Положение рычага для запуска двигателя должно быть на о или «N», что означает парковка или нейтральная скорость. После того, как автомобиль достаточно прогреется (зимой прогрев составляет не менее 10 — 15 минут), можно начинать движение:

  • В первую очередь необходимо выжать тормозную педаль.
  • Перевести селектор скоростей в нужное положение, а именно: «D», что означает движение вперед или «R» — включение задней скорости.
  • Далее нужно дождаться легкого рывка машины и после этого можно отпустить тормоз.
  • Плавно надавив на газ, машина начнет движение.

По мере увеличения скорости автомобиля автоматическая трансмиссия сама переключает передачи. Это можно наблюдать по оборотам двигателя, они реагируют на каждое переключение скоростей с небольшим понижением значений на тахометре.

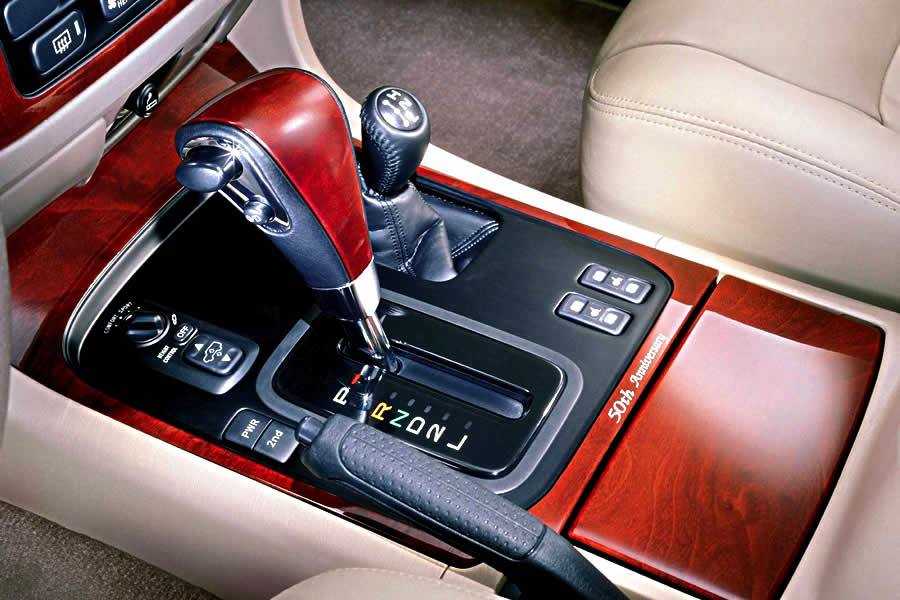

Обозначения (символы) на панели АКПП

Чтобы научиться правильно пользоваться «автоматом», сначала нужно разобраться, что же означают буквенные символы (английские буквы) и цифры на панели АКПП с рукояткой переключения передач. Сразу отметим, что в зависимости от марки машины цифры и буквы могут различаться.

  • «P» – «паркинг». Включается при парковке автомобиля на стоянке. Некий аналог стояночного тормоза, только с блокировкой вала, а не с прижатием тормозных колодок.

«R» – «реверс». Включается для движения назад. Обычно его называют – «задняя скорость».

«N» – «нейтральный». Нейтральная передача. Часто называют – «нейтралка». В отличие от режима паркинга «P», в нейтральном режиме «N» колеса разблокированы, поэтому машина может двигаться накатом. Соответственно, машина также может самопроизвольно покатиться под уклон на парковке, если колеса не зафиксированы ручным тормозом.

«D» – «драйв». Режим движения вперед.

«A» – «автомат». Автоматический режим (практически, то же самое, что и режим «D»).

«L» – «лоу» (низкий). Режим пониженной передачи.

«B» – Такой же режим, как и «L».

«2» – режим движения не выше второй передачи.

«3» – режим движения не выше третьей передачи.

«M» – «мануал». Режим ручного управления с повышением/понижением передачи через знаки «+» и «–». Данный режим имитирует механический режим переключения с МКПП, только в более простом варианте.

«S» – «спорт». Спортивный режим движения.

«OD» – «овердрайв». Повышение передачи (ускоренный режим).

«W» – «винтер». Режим движения для зимнего периода, при котором трогание с места начинается со второй передачи.

«E» – «экономик». Движение в экономичном режиме.

«HOLD» – «удержание». Используется совместно с «D», «L», «S», как правило, на машинах марки «Мазда». (Читать руководство).

При эксплуатации АКПП особое внимание следует уделить изучению руководства по эксплуатации конкретного автомобиля, так как некоторые обозначения могут функционально отличаться. Например, в руководстве некоторых автомобилей буква «B» означает «Block» (блокировка) – режим блокировки дифференциала, который нельзя включать во время движения.

Например, в руководстве некоторых автомобилей буква «B» означает «Block» (блокировка) – режим блокировки дифференциала, который нельзя включать во время движения.

А если в полноприводном автомобиле присутствуют обозначения «1» и «L», то буква «L» может означать не «Low» (понижение), а «Lock» (замок) – что также обозначает блокировку дифференциала.

Переключение скоростей на автомате

Автоматическая коробка передач особенна тем, что все переключения происходят автоматически в режиме D. Водителю остается лишь управлять тягой двигателя, нажимая или отпуская педаль акселератора.

Коробка переключается автоматически на небольших оборотах, обеспечивая плавную и экономичную езду. Если водитель хочет более активнее использовать мотор, то в КПП для этого предусмотрен режим «кикдаун». Для этого нужно выжать педаль газа в пол и тогда АКПП даст возможность раскручивать мотор до максимальных оборотов.

Чтобы вернуть коробку на прежний режим работы, достаточно отпустить педаль газа и дальше ее снова можно использовать плавно.

Основные отличия РКПП от АКПП

Оба вида трансмиссии выполняют одну функцию — освобождают водителя от необходимости переключения передач во время движения автомобиля.

Но из-за того, что конструктивно это разные механизмы, в эксплуатации и обслуживании они отличаются друг от друга:

  1. В АКПП частью рабочего механизма является жидкость ATF. В РКПП для смазки механических узлов присутствует масло, но его в несколько раз меньше по объему. Кроме того, его надо гораздо реже менять.
  2. Автомобиль с роботом динамичнее в движении и потребляет меньше топлива. Потому что масса и габариты автомата превосходят те же показатели у робота, а переключения скоростей в РКПП происходят быстрее.
  3. На машине с АКПП ездить гораздо комфортнее, потому что передачи переключаются плавно, а роботизированная коробка не может так гасить рывки.
  4. Износ фрикционов идет медленнее, чем стирание диска сцепления.
  5. На роботизированной коробке можно переключиться на ручное управление. Оно не полное, потому что переключение производится только на одно положение и нельзя перейти, например, со 2 сразу на 4. Но автомат не дает водителю и такой возможности.

Инструкция как пользоваться коробкой автомат

Краткая инструкция по эксплуатации автоматических трансмиссий:

  1. Запустить двигатель.
  2. Нажать и удерживать педаль тормоза.
  3. Перевести селектор в позицию движения или заднего хода.
  4. Отключить стояночный тормоз.
  5. Отпустить тормоз, по мере отпускания автомобиль начнет плавно двигаться.
  6. После полного отпускания тормоза нажать на газ для начала движения. Сброс газа приводит к торможению двигателем и снижению скорости.
  7. Для остановки требуется нажать на педаль тормоза.

Режимы переключения и управления АКПП

При эксплуатации трансмиссии рычаг переключается в соответствии с рекомендациями, изложенными выше. При переключении не следует прикладывать излишних усилий на рычаг. Затрудненное переключение является признаком неисправности переключателя или тросового привода.

Фотогалерея

На фото показаны особенности упраленя коробками на некоторых авто. Рекомендации по управлению имеются в инструкции по эксплуатации.

Особенности при управлении автомобилем с АКПП

Особых отличий в управлении автомобилем с автоматической трансмиссией нет. При движении рекомендуется избегать частых и резких разгонов, поскольку они приводят к повышенному нагреву и износу коробки.

Нужен ли автомобилю с коробкой автомат ручной тормоз?

Автомобиль с автоматической трансмиссией обязательно должен иметь исправный стояночный тормоз. Удержание автомобиля на парковке только трансмиссией приводит к повышенным нагрузкам на узел, которые могут стать причиной поломки.

Как пользоваться АКПП в пробках?

При длительном нахождении в пробках, особенно при высокой температуре воздуха, рекомендуется периодически охлаждать агрегат. Для этого селектор переводится в нейтральное положение, автомобиль удерживается рабочими тормозами.

При долговременной остановке в пробке можно перевести селектор коробки в положение парковки. Кроме охлаждения трансмиссии это даст возможность отдохнуть водителю, поскольку ему не требуется удерживать нажатой педаль тормоза.

Подрулевые переключатели

Подрулевые переключатели представляют собой малогабаритные пластиковые рычажки, которые устанавливаются на рулевом колесе и подсоединяются через гибкий шлейф к электронной системе автомобиля. При нажатии на лепестки происходит ручное переключение скоростей.

Рулевое колесо Ford с установленными лепестками

Режимы АКПП

В режиме быстрого движения по городу, автобанам, иногда необходимо останавливаться на регулируемых светофорами перекрестках. Водитель нажимает на педаль тормоза, не отпускает до момента появления разрешающего света. Включение режима P не обязательное. Автомобиль при отпуске тормозов не сделать прокатки назад, а поедет только вперед и на наклонной дороге.

  • Режим R  выполняет функции реверса. Режим обеспечивает транспортному средству движение назад. Воспользоваться им можно при полной остановке автомашины.  Фиксация не допустит качения колес на неровной дороге.
  • Режим N  указывает, что шестерни коробки разъединены с коленчатым валом силовой установки. Используют для предварительного прогрева мотора перед поездкой, при транспортировке другим авто на буксире без включения в работу ведущего моста. На наклонной плоскости на «нейтралке» автомашину фиксирую ручным тормозом.

Режимы на тяжелых участках дорог

Успешно забраться на возвышенность транспортному средству помогают несколько передач номерованных D1. D2. D3. Могут быть другие латинские буквы для обозначения, или просто цифры 1. 2. 3. Обозначают, что произведена блокировка скорости. D1 «советует» водителю,  ехать на первой скорости. Режимы используются для преодоления подъемов, трудных участков и так далее.

В зависимости от класса автомобиля могут быть обозначения S. Символ обозначает спортивную автомодель, оснащенную автоматической коробкой переменных передач. Латинская буква E соответствует экономическому классу W – вождению авто зимой.

На спортивном режиме автомашина будет долго ехать без переключения, набирая скорость за счет увеличения оборотов двигателя и в пиковый момент, произойдет включение, обеспечивая крейсерский ход.

Экономичный режим — OverDrive

Зимой настройки режима автоматической коробки передач обеспечивает движение плавного хода, исключая пробуксовку  шин. Запрещается пользоваться режимом на улицах при оттепелях.

«Овердрайв»  режим переключает АКПП при небольших оборотах двигателя, поскольку, двигаясь в условиях города, автомобиль часто останавливаться на пешеходных переходах, ускоряться при зеленном свете уличного авторегулятора. Правила использования автоматики переключения скоростей требуют неукоснительного соблюдения. Их надо знать досконально, чтобы понять, разобраться, как ездить на автомате.

При резкой остановке, например, при загоревшемся красном свете светофора, неумение новичков пользоваться режимом «кик-даун» нередко приводит к созданию аварийных ситуаций. Некоторые от растерянности, резко нажимают на акселератор. Но получают обратный результат. Вместо быстрого хода включается понижающая передача.

Из примера видно,  ездить на машине с автоматической КПП удобно, но необходимо много знать, чтобы пользоваться многочисленными режимами. Для начинающих шоферов режим требует умения пользоваться акселератором. Обгонять автомобили рекомендуется, когда педаль газа «утоплена» на ¾ часть ее полного хода.

АКПП  с ручным переключением

Приведенные примеры являются наглядным пособием, как научиться ездить на автомате. Следует вывод — к успеху приведет знание сути работы автоматической коробки переключения скоростей. Сейчас расскажем, как правильно ездить на коробке автомат с дополнительным механическим переключателем.

Опция Tiptronic присутствует на многих автомобилях, дающая возможность водителю регулировать его скорость лично шоферу. Но называть этот режим ручным не стоит, поскольку не является таким. Автомат лишь производит имитацию ручного переключения.

Как правильно заводить

Водители должны не только знать принцип устройства автоматической коробки передач, но и уметь ею правильно управлять. В отличие от МКПП, сложностей здесь никаких нет. Водителю не нужно постоянно следить за скоростным режимом и пытаться по звуку определить момент переключения скорости.

При включении мотора рычаг селектора должен находиться на «N» или на «Р». Система защиты сигнализирует о старте таким образом. Если рычаг расположится по-другому, то включить зажигание не выйдет. Прежде чем начать движение, нужно убедиться в этом. Если авто стоит в значении «Р», то его ведущие колеса заблокированы. Это предотвратит скатывание. При положении «N» возможна экстренная буксировка. Транспорт с автоматической коробкой может запуститься при выжимании тормоза. В этом случае не произойдет случайный откат.

Диагностика, цена ремонта и признаки неисправности

Коробка-автомат – сложный с технической точки зрения механизм, включающий гидравлические и электронные системы. Цена ремонта будет зависеть от возраста АКПП и сложности поломки.

Общая стоимость ремонта зависит от пробега автомобиля и технического состояния коробки. Весом фактор, приведший к неисправности

Если проблема возникла по причине неосторожного использования и пренебрежения основными техническими обстоятельствами, цена будет выше. В зависимости от тяжести поломки, стоимость от 1000 до 15000 руб

Полная замена модуля обойдётся ещё дороже.

Если вы хотите взять автомобиль с пробегом, то внимательно изучите стыки соединения коробки с мотором. Если АКПП уже снималась для ремонта, то сто раз подумайте, прежде чем покупать такое авто.

Ещё одна хорошая статья: Раздаточная коробка: что это такое, виды, назначение, устройство, принцип работы, как работает

Для повышения живучести АКПП, уменьшения частоты и цены ремонта стоит регулярно проходить технический осмотр с целью обнаружения неисправностей трансмиссии. Игнорирование проблемы быстро приведёт к снижению запаса прочности всех компонентов, и они начнут «лететь» один за другим.

Расскажу немного про основные признаки неисправности, ведь рано или поздно даже сверхнадёжный механизм ломается. А ведь АКПП – это такой механизм, с которым необходимо бережно обращаться.

  1. Рывки при переключении, нет переключения с одной передачи на другую.
  2. Утечка масла, индикация ошибок на приборной панели.
  3. Самопроизвольное переключение из спортивного режима в экономичный.
