Схемы простых генераторов импульсов

Механизм генерации

Упрощенно схему можно представить так:

Вместо транзистора мы ставим некий «элемент с отрицательным сопротивлением». По сути – усилительный элемент. То есть, ток на его выходе больше, чем ток на входе (так вот хитро).

К входу этого элемента подключен колебательный контур. С выхода элемента на этот же колебательный контур подана обратная связь (через кондер C2). Таким образом, когда на входе элемента ток увеличивается (происходит перезарядка контурного конденсатора), увеличивается ток и на выходе. Через обратную связь, он подается обратно на колебательный контур – происходит «подпитка». В результате, в контуре устаканиваются незатухающие колебания.

Все оказалось проще пареной репы (как всегда).

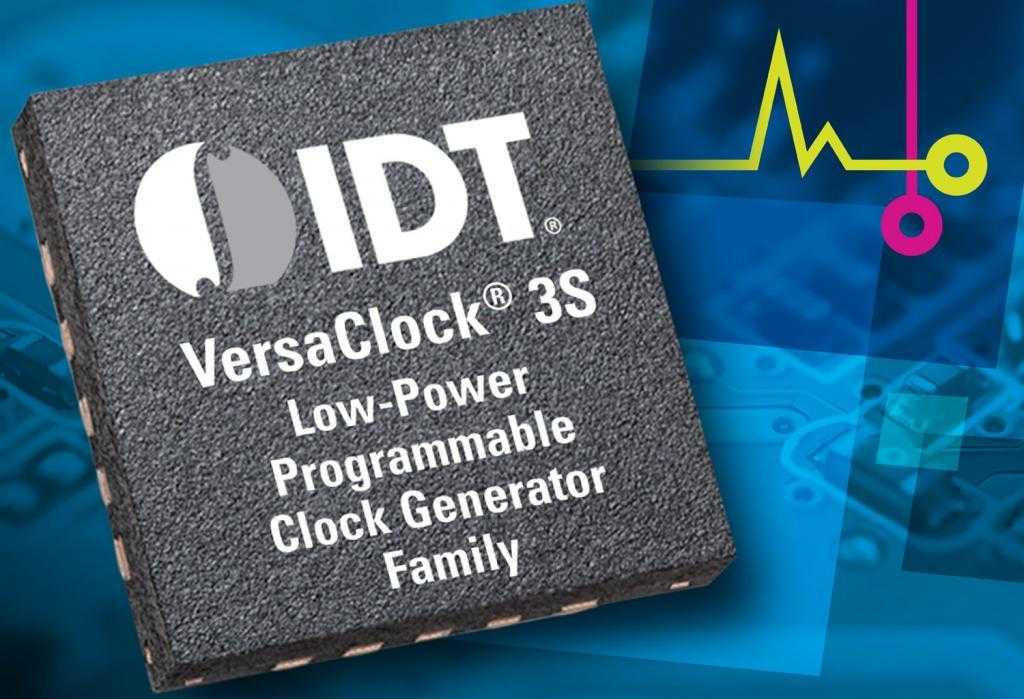

Генератор тактовых импульсов для компьютера

В компьютере генератор отвечает за синхронную работу всех его устройств: процессора, оперативной памяти, шин данных. Работу процессора при этом можно сравнить с работой часов. Исполнение инструкции центральным процессором осуществляется за определенное число тактов. Точно также функционируют и часы. Такты в механических часах определяются колебаниями маятника.

Производительность процессора напрямую зависит от частоты тактов. Чем больше частота тактов, тем больше инструкций процессор способен выполнить за определенный промежуток времени. Одна команда или инструкция может выполняться процессором за часть такта или за несколько сотен тактов. Общая тенденция современного развития компьютерной техники заключается в снижении количества тактов, выделяемых для выполнения одной простейшей инструкции.

Генератор релаксационных колебаний

На рис. 11 показан достаточно оригинальный генератор релаксационных колебаний, выполненный на биполярном лавинном транзисторе.

Генератор содержит в качестве активного элемента транзистор микросхемы К101КТ1А с инверсным включением в режиме с «оборванной» базой. Лавинный транзистор может быть заменен его аналогом (см. рис. 1).

Устройства (рис. 11) часто используют для преобразования измеряемого параметра (интенсивности светового потока, температуры, давления, влажности и т.д.) в частоту при помощи резистивных или емкостных датчиков.

Рис. 11. Генератор релаксационных колебаний – схема.

При работе генератора конденсатор, подключенный параллельно активному элементу, заряжается от источника питания через резистор. Когда напряжение на конденсаторе достигает напряжения пробоя активного элемента (лавинного транзистора, динистора или т.п. элемента), происходит разряд конденсатора на сопротивление нагрузки, после чего процесс повторяется с частотой, определяемой постоянной RC-цепи.

Резистор R1 ограничивает максимальный ток через транзистор, препятствуя его тепловому пробою. Времязадающая цепь генератора (R1C1) определяет рабочую область частот генерации.

В качестве индикатора звуковых колебаний при качественном контроле работы генератора используют головные телефоны. Для количественной оценки частоты к выходу генератора может быть подключен частотомер или счетчик импульсов.

Устройство работоспособно в широком интервале изменения параметров: R1 от 10 до 100 кОм (и даже до 10 МОм), С1 — от 100 пФ до 1000 мкФ, напряжения питания от 8 до 300 В. Потребляемый устройством ток обычно не превышает одного мА.

Возможна работа генератора в ждущем режиме: при замыкании базы транзистора на землю (общую шину) генерация срывается. Преобразователь-генератор (рис. 11) может быть использован и в режиме сенсорного ключа, простейшего Rx-и Сх-метра, перестраиваемого широкодиапазонного генератора импульсов и т.д.

Долговременная и кратковременная стабильность тактового генератора

Как и в случае с ФАПЧ, даже поверхностное представление о тактовых генераторах поможет нам стать более информированными пользователями и потребителями в данном вопросе.

Технические специалисты делают акцент на долговременной и кратковременной стабильности генератора тактовых импульсов, что напрямую зависит от того, в какой именно сфере этот генератор будет использоваться. Долговременная стабильность выражается в том, насколько сильным будет уход/изменение (drift) частоты генератора по истечении длительных периодов времени — зачастую они измеряются промежутком в 1 000 лет.

Кратковременная стабильность показывает, как будет изменяться частота тактовых импульсов за экстремально малые доли секунды

Наибольшую важность для аудио представляет кратковременная стабильность, так как мы хотим, чтобы наши единицы и нули передавались как можно более равномерно (стабильно) во времени, в то время как изменение точности сигнала по истечении 1 000 лет не имеет для нас никакого значения

На деле, кварцевые генераторы имеют очень хорошую кратковременную стабильность, но сравнительно низкую долговременную стабильность, поэтому именно их большинство разработчиков использует для аудио. Эти генераторы довольно сложны, но в итоге они обеспечивают прямоугольную волну с такой же частотой дискретизации, с которой работают ФАПЧ и прочие устройства в преобразователе.

Однако, к примеру, в телекоммуникационной отрасли важны обе стабильности, поэтому появилась разновидность клоков, в которых используются рубидиевые генераторы, чтобы обеспечить кристаллам хорошую долгосрочную стабильность. Сейчас аудиомир захватила идея «атомных генераторов тактовых импульсов» (atomic clock), и, несмотря на тот факт, что долговременная точность не имеет значения для аудио, атомные клоки наделали немало шума как на аудиофильском, так и на профессиональном аудиорынке.

Так называемые атомные клоки генерируют высокочастотную синусоидальную волну в 10 МГц, которая далее может использоваться совместимыми с ними тактовыми генераторами, предназначенными для аудио. В большинстве конфигураций 10-МГц генераторы представляют собой автономные устройства, которые отправляют свой сигнал либо в устройство Word Clock, совместимое с 10 МГц (на рынке Pro-аудио их всего несколько), либо на внутренний клок ЦАПа.

На данный момент только Antelope производит профессиональные преобразователи, совместимые с 10 МГц. Новый Antelope 10MX вмещает в себя оба устройства: генератор (10 МГц) и Word Clock, которые находятся в едином блоке высотой 1RU (для монтажа в рэковую стойку). Такое решение впервые используется на рынке профессионального аудио.

Принцип работы рубидиевого генератора довольно сложен, но его основы помогают нам понять, как и почему два отдельно взятых тактовых генератора с частотой в 10 МГц могут функционировать так по-разному. Внутри тактового генератора имеется кварцевый генератор (в некоторых применяются кристаллы с частотой 10 МГц, в других — кратные 10 МГц).

Внутри тщательно контролируемой нагретой камеры находится немного рубидия, который будет выдавать исключительно стабильный высокочастотный сигнал, обеспечивающий долговременную стабильность кристалла. Поэтому кварцевый генератор может генерировать очень точную синусоидальную волну с частотой в 10 МГц.

Рубидиевые генераторы — это сложнейшие устройства, поэтому разработка такого клока представляет собой тонкую задачу. Для контроля всех процессов внутри генератора на 10 МГц используется множество ФАПЧ и прочих сложных устройств — вообразите себе группу заклинателей змей, удерживающих на месте многоголовую змею, и вы получите смутное представление о том, что на самом деле происходит внутри рубидиевого генератора на 10 МГц. Остальная часть конструкции связана с питанием и портированием данного клока для получения на выходе чистой синусоидальной волны с частотой в 10 МГц.

Единственное, что мы определенно точно можем сказать о тактовых генераторах на 10 МГц: они представляют собой гораздо более сложные устройства, чем стандартные клоки на основе кристалла. Одна из причин такой сложности связана с достижением долговременной стабильности, которая, насколько нам известно, не улучшает качество звучания.

В конечном итоге мы придем к выводу, что частота в 10 МГц для аудио была маркетинговой уловкой

Однако для обоснования этого вывода важно пройти тщательный процесс не слепого прослушивания, а также понять некоторую логику в том, как технология с применением клоков на 10 МГц оказалась серьезно воспринята аудиосообществом

Использование мультивибраторов

Практические примеры использования мультивибратора приведены на рис. 4, 5.

Рис. 4. Схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов.

На рис. 4 показана схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов, включенных в качестве нагрузки в цепи коллекторов. Вращением ручки потенциометра R3 можно управлять соотношением длительностей свечения светодиодов левой и правой ветвей.

Если увеличить емкость конденсаторов С1 и С2, частота генерации понизится, светодиоды начнут мигать. При уменьшении емкости этих конденсаторов частота генерации возрастает, мелькание светодиодов сольется в сплошное свечение, яркость которого будет зависеть от положения ручки потенциометра R3.

На основе подобного схемного решения могут быть собраны разнообразные полезные конструкции, например, регулятор яркости светодиодного фонарика; игрушка с мигающими глазами; устройство плавного изменения спектрального состава источника излучения (разноцветные светодиоды или миниатюрные лампочки и светосуммирую-

щий экран).

Рис. 5. Генератор переменной частоты — схема.

Генератор переменной частоты (рис. 5) конструкции В. Цибульского позволяет получать плавно изменяющееся со временем по частоте звучание [Р 5/85-54]. При включении генератора его частота возрастает с 300 до 3000 Гц за 6 сек (при емкости конденсатора C3 500 мкФ).

Изменение емкости этого конденсатора в ту или иную сторону ускоряет или, напротив, замедляет скорость изменения частоты. Плавно изменять эту скорость можно и переменным сопротивлением R6.

Для того чтобы этот генератор мог выполнять роль сирены, или быть использованным в качестве генератора качающейся частоты, можно предусмотреть схему принудительного периодического разряда конденсатора C3. Такие эксперименты можно рекомендовать для самостоятельного расширения познаний в области импульсной техники.

Оверклокинг

Особый интерес тактовый генератор процессора представляет для оверклокеров. К оверклокерам относят специалистов в области компьютерных технологий и просто любителей, стремящихся повысить производительность своей техники. В настоящее время оверклокинг доступен даже простым пользователям. Для изменения настроек компонентов компьютера иногда достаточно просто зайти в BIOS.

Прежде всего необходимо ответить на вопрос: за счет чего будет повышаться производительность? Здесь все очень просто. Производители компьютерных комплектующих для повышения надежности своих компонентов закладывают в них технологический запас. Именно этот запас и привлекает любителей выжать максимум из своего компьютера.

Одним из способов разгона компьютера будет замена кварцевого резонатора на кристалл, имеющий более высокую частоту. Или, например, можно убрать дополнительные элементы в виде делителей частоты из схемы генератора.

В современных компьютерах генераторы, как правило, реализуются на одной интегральной схеме. Значения тактовой частоты и множителя процессора, как уже было отмечено выше, можно изменить непосредственно из BIOS.

Начинающие оверклокеры нередко задаются вопросом, как определить модель тактового генератора. Программными средствами это сделать невозможно. Остается только открывать системный блок и искать генератор визуально.

С другой стороны, программным способом определяется модель материнской платы (AIDA64, Everest и другие). Затем для данной модели ищется подробная инструкция, а в ней вполне возможно будет найти информацию о названии генератора. А как узнать для тактового генератора значение тактовой частоты, установленное по умолчанию, и значение после разгона? Эти сведения также можно почерпнуть из инструкции для материнской платы.

Схема фазовой автоподстройки частоты

Многие устройства используют схемы фазовой автоподстройки частоты (ФАПЧ) для сравнения фазы сигнала с выхода генератора с фазой частоты и регулировки частоты генератора таким образом, чтобы значения фаз совпали.

На рисунке приведена схема фазовой автоподстройки частоты (ФАПЧ). Устройство сравнения фаз (компаратор) имеет 2 входа и 1 выход. В качестве входных сигналов используется сигнал от задающего генератора (сигнал на входе схемы ФАПЧ) и сигнал с выхода генератора, управляемого напряжением (ГУН). Компаратор сравнивает фазы двух сигналов и формирует сигнал ошибки, который следует на фильтр нижних частот (ФНЧ), а с него – на ГУН, управляя его частотой.

Устройство с симметричными импульсами

Сделать простой генератор импульсов такого типа можно только с использованием инверторов. Адаптер в такой ситуации лучше всего подбирать аналогового типа. Стоит он на рынке намного меньше, чем бесконденсаторная модификация

Дополнительно важно обращать внимание на тип резисторов. Многие специалисты для генератора советуют подбирать кварцевые модели. Однако пропускная способность у них довольно низкая

Однако пропускная способность у них довольно низкая

В результате параметр возбуждения колебаний никогда не превысит 4 мс. Плюс к этому добавляется риск перегрева адаптера

Однако пропускная способность у них довольно низкая. В результате параметр возбуждения колебаний никогда не превысит 4 мс. Плюс к этому добавляется риск перегрева адаптера.

Учитывая все вышесказанное, целесообразнее использовать полевые резисторы. Пропускная способность в данном случае будет зависеть от их расположения на плате. Если выбирать вариант, когда они устанавливаются перед адаптером, в этом случае показатель возбуждения колебаний может дойти до 5 мс. В противной ситуации на хорошие результаты можно не рассчитывать. Проверить генератор импульсов на работоспособность можно просто подсоединив блок питания на 20 В. В результате уровень отрицательного сопротивления обязан находиться в районе 3 Ом.

Чтобы риск перегрева был минимальным, дополнительно важно использовать только емкостные конденсаторы. Регулятор в такое устройство устанавливать можно. Если рассматривать поворотные модификации, то как вариант подойдет модулятор серии ППР2

По своим характеристикам он на сегодняшний день является довольно надежным

Если рассматривать поворотные модификации, то как вариант подойдет модулятор серии ППР2. По своим характеристикам он на сегодняшний день является довольно надежным.
