Как работает система выпуска отработавших газов

Решение проблемы выбросов в крупных городах

В крупных современных городах сосредоточены десятки тысяч заводов, проживают миллионы людей и по улицам ездят сотни тысяч автомобилей. Все это сильно загрязняет атмосферу, что стало основной проблемой XXI века. Для ее решения городские власти вводят ряд административных и мер.

Так, в 2003 году в Лондоне был принят протокол против загрязнения автомобильным транспортом окружающей среды. Согласно этому протоколу с водителей, которые ездят через центральные районы города, взимается дополнительная плата в размере 10 фунтов стерлингов. В 2008 году лондонские власти утвердили новый закон, который стал более эффективно регулировать перемещение грузового транспорта, автобусов и личных авто по центральной части города, установив для них верхний скоростной порог. Эти меры привели к сокращению содержания вредных газов в атмосфере над Лондоном на 12 %.

Начиная с 2000-х годов подобные меры были приняты во многих городах-миллионниках. Среди них следующие:

• Токио;
• Берлин;
• Афины;
• Мадрид;
• Париж;
• Стокгольм;
• Брюссель и другие.

Очистка отработавших газов автомобиля

Компоненты, предназначенные для очистки отработавших газов, включают каталитиче­ский нейтрализатор, необходимый для разло­жения газообразных загрязняющих веществ, входящих в состав отработавших газов, и фильтр (или сажевый фильтр), предназначен­ный для фильтрации мелких твердых частиц (в особенности для дизельных двигателей).

Каталитические нейтрализаторы устанавли­ваются в системе выпуска отработавших га­зов как можно ближе к двигателю, чтобы они могли как можно быстрее достичь своей ра­бочей температуры и, следовательно, эффек­тивно работать в условиях городского дви­жения. Решающим фактором здесь является температура каталитического нейтрализатора, которая для трехкомпонентных нейтрали­заторов составляет приблизительно 250 °С. Сажевые фильтры также устанавливаются в передней части систем выпуска отработавших газов, чтобы обеспечить более эффективное сжигание задержанных ими частиц сажи при более высоких температурах отработавших газов. Покрытия некоторых каталитических нейтрализаторов, например, нейтрализаторов аккумуляторного типа, предназначенных для нейтрализации оксидов азота (NO_x ) крайне чувствительны к температуре и поэтому уста­навливаются в области днища автомобиля.

_xx

Для обеспечения максимально возможного преобразования выбросов в каталитическом нейтрализаторе или эффективной работы са­жевого фильтра необходимо оптимизировать поток отработавших газов, поступающих к этим компонентам. Это обычно достигается за счет специальной формы впускной воронки. Для дальнейшей оптимизации распределения требуются такие дополнительные компоненты, как завихряющие или смесительные эле­менты. Для систем SCR (селективное катали­тическое восстановление), в которых в систему выпуска отработавших газов впрыскивается реагент-восстановитель (добавка Adblue), тре­буется смеситель для обеспечения равномер­ного распределения газообразного NH₃ перед каталитическим нейтрализатором (см. рис. «Распыление и испарение реагента восстановителя в системе SCR» ).

Лечение при отравлении

В случае отравления продуктами сгорания топлива следует срочно обратиться в больницу. Для снижения вреда выхлопных газов автомобилей для сердечно-сосудистой системы производят инъекции препаратов для нормализации ее работы.

При отравлении угарным газом проводят искусственную вентиляцию легких, детоксикацию.

Первая помощь при отравлении

При подобных отравлениях необходимо вывести пострадавшего на свежий воздух, расположить его в сидячем или полусидячем положении и срочно вызвать скорую помощь. До приезда медицинской бригады можно укрыть пострадавшего теплым одеялом и дать теплое питье.

Негативные последствия

Воздействие автомобильного транспорта на окружающую среду крайне негативно. И стоит рассмотреть несколько основных угроз.

Парниковый эффект

О нём говорят все экологи, и последствия такого глобального явления уже начинают проявляться. Возникающие в процессе эксплуатации автомобилей компоненты отработанных выхлопных газов проникают в атмосферу, повышают плотность её нижних слоёв и создают эффект парника. В итоге солнечные лучи попадают на поверхность Земли и нагревают её, но тепло не может уходить обратно в космос (примерно такие процессы наблюдаются в теплицах).

Парниковый эффект – это реальная угроза. К его возможным последствиям относятся повышение уровня мирового океана, глобальное потепление, таяние ледников, природные катаклизмы, хозяйственный кризис, губительное влияние на фауну и флору.

Изменение экосистемы

Из-за загрязнения окружающей среды транспортом страдает практически всё живое на земле. Выхлопные газы вдыхают животные, из-за чего ухудшается функционирование их дыхательной системы. В результате нарушения дыхания и нехватки кислорода страдают другие органы.

Животные испытывают стресс, из-за которого могут вести себя неестественно. Также заметно снижаются темпы размножения, в результате чего одни виды становятся малочисленными, а другие начинают относиться к редким и вымирающим. Сильно страдает и флора, ведь отработанные газы автомобильного транспорта практически сразу попадают на растения, образуя на них плотный налёт и нарушая процессы естественного дыхания.

Кроме того, вредные соединения проникают в почву и из неё всасываются корнями, что также негативно сказывается на состоянии и росте представителей флоры. Связанные с негативным влиянием автотранспорта перемены с каждым годом становятся всё более масштабными и глобальными, а со временем они могут привести к краху существующей на планете Земля экосистемы, что повлияет на жизнь человечества, воздух, атмосферу.

Экологические проблемы из-за автотранспорта

Экологические проблемы автотранспорта — актуальные вопросы. Активная и повсеместная эксплуатация автомобилей сильно ухудшает экологию, загрязняет воздух, водоёмы, осадки, атмосферу. И такая ситуация может привести к многочисленным проблемам со здоровьем.

Так, сильно страдает дыхательная система, ведь вредные вещества выхлопных газов практически сразу попадают в неё, раздражают слизистые оболочки, засоряют лёгкие и бронхи. Из-за нарушения дыхания возникает дефицит кислорода во всех тканях человеческого организма. Кроме того, опасные выбрасываемые автомобильным транспортом соединения разносятся с кровью и оседают в различных органах, и последствия такого загрязнения могут проявляться спустя годы в виде хронических или даже онкологических заболеваний.

Кислотные дожди

Ещё одна опасность активного использования автомобильного транспорта – кислотные дожди, возникающие из-за воздействия выхлопных газов и загрязнения атмосферы. Они влияют на растительный мир и здоровье людей, меняют состав почвы, разрушают здания и памятники, а также сильно загрязняют водоёмы и делают их воду непригодной для использования и проживания.

Углеводороды (CnHm этан, метан, этилен, бензол, пропан, ацетилен и др.)

Углеводороды органические соединения, молекулы которых построены только из атомов углерода и водорода, являются токсичными веществами. В выхлопных газах содержится более 200 различных CH, которые делятся на алифатические (с открытой или закрытой цепью) и содержащие бензольное или ароматическое кольцо. Ароматические углеводороды содержат в молекуле один или несколько циклов из 6 атомов углерода, соединенных между собой простыми или двойными связями (бензол, нафталин, антрацен и др.). Имеют приятный запах. Наличие CH в отработавших газах двигателей объясняется тем, что смесь в камере сгорания является неоднородной, поэтому у стенок, в переобогащенных зонах, происходит гашение пламени и обрыв цепных реакций Не полностью сгоревшие CH, выбрасываемые с выхлопными газами и представляющие собой смесь нескольких сотен химических соединений, имеют неприятный запах. CH являются причиной многих хронических заболеваний. Токсичны также и пары бензина, которые являются углеводородами. Допустимая среднесуточная концентрация паров бензина составляет 1,5 мг/м3. Содержание CH в выхлопных газах возрастает при дросселировании, при работе двигателя на режимах принудительного холостого хода (ПХХ, например, при торможении двигателем). При работе двигателя на указанных режимах ухудшается процесс смесеобразования (перемешивания топливовоздушного заряда), уменьшается скорость сгорания, ухудшается воспламенение и, как результат, — возникают его частые пропуски. Выделение CH вызывается неполным сгоранием вблизи холодных стенок, если до конца сгорания остаются места с сильным локальным недостатком воздуха, недостаточным распыливанием топлива, при неудовлетворительном завихрение воздушного заряда и низких температурах (например, режим холостого хода). Углеводороды образуются в переобогащенных зонах, где ограничен доступ кислорода, а также вблизи сравнительно холодных стенок камеры сгорания. Они играют активную роль в образовании биологически активных веществ, вызывающих раздражение глаз, горла, носа и их заболевание, и наносящих ущерб растительному и животному миру.

Углеводородные соединения оказывают наркотическое действие на центральную нервную систему, могут являться причиной хронических заболеваний, а некоторые ароматические CH обладают отравляющими свойствами. Углеводороды (олефины) и оксиды азота при определенных метеорологических условиях активно способствуют образованию смога.

Объем выхлопных газов

В среднем при сжигании одного литра топлива выделяется 16 тысяч литров выхлопных газов. Примерный объем газов, выделяемых каждым автомобилем можно вычислить, исходя из среднего расхода топлива на 100 км пробега, заявленного производителем машины. Для этого придется суммировать пройденное расстояние и считать общий объем заправленного топлива.

Выхлопы каждого автомобиля за 1 день или пройденный километр сосчитать просто невозможно. Также нельзя определить общий объем выхлопа большого количества машин, так как неизвестно сколько проезжает ежедневно или ежечасно каждая машина. Поэтому любые данные подобных исследований можно считать сильно усредненными или приближенными.

Дым черного цвета

Черный дым из выхлопной трубы

Черный коптящий дым из выхлопной трубы в большинстве случаев свидетельствует о переобогащенной горючей смеси, либо о нарушении ее горения в цилиндрах. Черный дым может быть прямым следствием неисправной системы зажигания, подачи, смешения или впрыска топлива.

Черный дым представляет собой частицы сажи, оседающей на свечах зажигания, тарелках клапанов, стенках цилиндров и системе выпуска отработавших газов. Кроме того, продукты неполного сгорания топлива образуют кокс, что сопровождается появлением детонации, калильного зажигания (дизелингом), а в ряде случаев становится причиной залегания поршневых колец и нарушении герметичности клапанов. Появление черного дыма обычно сопровождается резко возросшим расходом топлива, затрудненным запуском и потерей мощности. На карбюраторных двигателях появление черного дыма свидетельствует об износе дозирующей иглы, нарушении регулировке поплавка в поплавковой камере или засорения воздушных жиклеров.

Также, причиной сильного дымления может быть нарушенная установка угла опережения зажигания. Инжекторные двигатели обычно дымят в результате переобогащения горючей смеси в результате выхода из строя различных датчиков (абсолютного давления, кислорода (лямбда-зонд), массового расхода воздуха и др.), а также выхода из строя форсунок, что может таить опасность гидроудара или возгорания, т.к. из неисправной форсунки в цилиндр может попасть большое количество топлива. Дизельные двигатели часто дымят черным дымом при выходе из строя ТНВД, а также в нарушении регулировки угла опережения впрыска топлива.

Одним из самых неприятных последствии при появлении черного дыма является повышенный износ и даже поломка деталей кривошипно-шатунного механизма вследствие смыва масла со стенок цилиндра большим количеством топлива. Большое количество топлива, попадая из камеры сгорания в картер, разжижает масло, значительно ухудшая его лубрикационные (смазывающие) свойства. Признаком этого является появление у масла характерного запаха топлива (бензина или солярки у дизельных двигателей).

Симптомы и признаки отравления

Отравление выхлопными газами нарастает постепенно, иногда человек даже не осознает, что вдыхает токсические вещества. В зависимости от концентрации ядовитых соединений во вдыхаемом воздухе, различают легкую, среднюю и тяжелую степень отравления.

Симптомы легкого отравления:

• Головная боль.
• Головокружение.
• Легкая тошнота.
• Сонливость.
• Сухой кашель.

Если не предпринять никаких действий и продолжать вдыхать выхлопные газы, далее наступает следующая фаза отравления.

Признаки отравления средней тяжести:

1. Тахикардия.
2. Появление одышки, чувства сдавленности в груди.
3. Бледный оттенок кожных покровов.
4. Рвотный рефлекс.
5. Ухудшение зрения.
6. Помутнение сознания.

Сильное отравление представляет большую опасность для здоровья человека, вплоть до смертельного исхода.

Симптомы тяжелого отравления:

• Появление галлюцинаций.
• Нарушение координации.
• Судороги конечностей.
• Потеря сознания, кома.
• Смерть.

При обнаружении характерных симптомов токсического отравления необходимо вызвать медиков, а до приезда медиков постараться оказать пострадавшему первую помощь.

Состав

Основными продуктами сгорания нефтяного топлива в воздухе являются углекислый газ, вода и азот. Остальные компоненты существуют в основном в результате неполного сгорания и пиросинтеза . Хотя распределение отдельных компонентов сырых (необработанных) дизельных выхлопов варьируется в зависимости от таких факторов, как нагрузка, тип двигателя и т. Д., В соседней таблице показан типичный состав.

Физические и химические условия, которые существуют внутри любых таких дизельных двигателей при любых условиях, значительно отличаются от двигателей с искровым зажиганием, потому что по конструкции мощность дизельного двигателя напрямую регулируется подачей топлива, а не контролем воздушно-топливной смеси, как в обычных бензиновых двигателях. В результате этих различий дизельные двигатели обычно производят другой набор загрязняющих веществ, чем двигатели с искровым двигателем, различия, которые иногда являются качественными (какие загрязняющие вещества есть, а какие нет), но чаще количественными (сколько конкретных загрязняющих веществ или классы загрязняющих веществ присутствуют в каждом). Например, дизельные двигатели производят одну двадцать восьмую угарного газа, чем бензиновые двигатели, поскольку они сжигают свое топливо в избытке воздуха даже при полной нагрузке.

Тем не менее, бедное горение дизельных двигателей и высокие температуры и давления процесса сгорания приводят к значительному образованию NO _x (газообразных оксидов азота ), загрязнителя воздуха, который представляет собой уникальную проблему с точки зрения их снижения. В то время как общее количество оксидов азота в бензиновых автомобилях снизилось примерно на 96% за счет внедрения каталитических нейтрализаторов выхлопных газов с 2012 года, дизельные автомобили по-прежнему производят оксиды азота на том же уровне, что и те, которые были куплены 15 годами ранее в ходе реальных испытаний; следовательно, автомобили с дизельным двигателем выбрасывают примерно в 20 раз больше оксидов азота, чем автомобили с бензиновым двигателем. В современных дорожных дизельных двигателях обычно используются системы избирательного каталитического восстановления (SCR), чтобы соответствовать законам о выбросах, поскольку другие методы, такие как рециркуляция выхлопных газов (EGR), не могут адекватно снизить NO _x для соответствия новым стандартам, применимым во многих юрисдикциях. Вспомогательные дизельные системы, предназначенные для нейтрализации загрязняющих веществ оксидами азота, описаны в отдельном разделе ниже.

Более того, мелкие частицы (мелкие твердые частицы) в выхлопных газах дизельных двигателей (например, сажа , иногда видимая в виде непрозрачного темного дыма) традиционно вызывали большую озабоченность, поскольку они представляют различные проблемы для здоровья и редко образуются в значительных количествах за счет искрообразования. двигатели зажигания . Эти особенно вредные твердые частицы достигают своего пика, когда такие двигатели работают без кислорода, достаточного для полного сгорания топлива; когда дизельный двигатель работает на холостом ходу, обычно присутствует достаточно кислорода, чтобы полностью сжечь топливо. (Потребность в кислороде в двигателях без холостого хода обычно снижается за счет турбонаддува ). С точки зрения выбросов твердых частиц, как сообщается, выхлопы дизельных транспортных средств значительно более вредны, чем выхлопные газы автомобилей с бензиновым двигателем.

Выхлопные газы дизельных двигателей, давно известные своим характерным запахом, значительно изменились с уменьшением содержания серы в дизельном топливе, а также с введением каталитических нейтрализаторов в выхлопные системы. Даже в этом случае выхлопные газы дизельных двигателей продолжают содержать ряд неорганических и органических загрязнителей в различных классах и в различных концентрациях (см. Ниже), в зависимости от состава топлива и условий работы двигателя.

Лечение при отравлении

В случае отравления продуктами сгорания топлива следует срочно обратиться в больницу. Для снижения вреда выхлопных газов автомобилей для сердечно-сосудистой системы производят инъекции препаратов для нормализации ее работы.

При отравлении угарным газом проводят искусственную вентиляцию легких, детоксикацию.

Первая помощь при отравлении

При подобных отравлениях необходимо вывести пострадавшего на свежий воздух, расположить его в сидячем или полусидячем положении и срочно вызвать скорую помощь. До приезда медицинской бригады можно укрыть пострадавшего теплым одеялом и дать теплое питье.

Вещества, чаще всего попадающие в воздух при автотранспортном загрязнении. Наносимый вред

Основная доля химического загрязнения окружающей среды автомобильным транспортом приходится на отработавшие газы двигателей внутреннего сгорания. Ниже приведены некоторые вещества и их предельная допустимая концентрация в атмосфере.

Оксид углерода

Оксид углерода (химическая формула СО) – газ, не имеющий цвета и запаха. Мало растворим в воде. Его плотность меньше, чем воздуха, и поэтому он легко распространяется в атмосфере. Очень ядовит. Поступая в тело человека вместе с воздухом, СО вытесняет кислород из крови, что может повлечь за собой смерть от удушья.

Чем грозит человечеству глобальное загрязнение воздушной оболочки нашей планеты?

Читать

Определение степени загрязнения воздуха с помощью индекса загрязнения атмосферы

Подробнее

Загрязнение атмосферы Земли: классификация по виду и составу

Смотреть

Оксиды азота

Оксид азота – бесцветный газ, а диоксид азота – газ тёмно-красного цвета, имеющий специфичный запах. Диоксид азота почти в два раза токсичнее, чем оксид азота. Благодаря взаимодействию с кислородом, в дыхательных путях человека образуются соединения азотной и азотистой кислот, угнетающе воздействуя на слизистые глаз, носа и рта. Оксиды азота также участвуют в процессах, приводящих к образованию смога. Опасность их воздействия заключается в том, что симптомы интоксикации организма нарастают постепенно без возможности быстрой нейтрализации.

На улицы города опустился густой желтый туман. Есть ли повод для беспокойства и как обезопасить свое здоровье?

Читать

Аварии с выбросом радиоактивных веществ, определившие путь развития ядерной энергетики

Подробнее

Экологические катастрофы: неизбежность или халатность? Основные причины и классификации катастроф

Смотреть

Основные виды естественных и искусственных источников загрязнения атмосферы и вред, которые они наносят

Далее

Углеводороды

Представляют собой недожог топлива, используемого при работе двигателя автотранспорта. При работе на дизельном топливе – C6H10 и C1H5 – если на бензине. Образование углеродов может возникнуть так же при погашении пламени у стенок камеры сгорания из-за разницы температур. Одной из разновидностей углеводородов являются крайне токсичные ароматические углеводороды. Их применяют в двигателях с высокой степенью сжатия из-за более высокой детонационной стойкости.

Вы знали, что углеводороды влияют на состояние нервной системы, при длительном контакте отмечается снижение концентрации внимания, проявляются признаки повышенной утомляемости, бессонница?

ДаНет

Сажа

Сажа, или по-другому твёрдый углерод, считается основным компонентом нерастворимых твёрдых частиц, куда, помимо сажи, входят соединения серы и свинца.

Соединения свинца нарушают обменные процессы в организме, вызывают гипертонию и снижают мозговую активность.

Оксид серы

Образуется при сгорании серы, содержащейся в топливе по механизму, схожему с образованием СО.

Основные источники топливных испарений – топливный бак и система питания. Из-за особенностей строения автомобиля в пространстве под капотом получаются более высокие температуры, которые приводят к значительным испарениям топлива из топливной системы при остановке горячего двигателя. Учитывая большой выброс углеводородных соединений в результате топливных испарений, все производители автомобилей в настоящее время применяют специальные системы их улавливания. Оксиды серы, попадая в организм человека, вызывают воспаления носоглотки, бронхиты, хрипоту и боль в горле.

Бенз(а)пирен

Ароматическое соединение с химической формулой C20H12. Образуется в процессе сгорания углеводородного твёрдого, жидкого и газообразного топлива.

Вы знали, что бенз(а)пирен относится к веществам I класса опасности, является канцерогеном, вызывая злокачественные образования как у людей, так и у животных?

ДаНет

Выхлопные газы

Во время работы различные системы автомобиля (ДВС, топливная, вентиляционная, а также ходовая часть) выделяют вредные вещества в виде газа и мелкодисперсной пыли. Часть из них – неядовитые соединения, которые содержатся в обычном воздухе. Другая часть является ядовитыми, токсичными и канцерогенными веществами, которые не только негативно влияют на окружающую среду, но и разрушают здоровье человека. Основные загрязнители:

1. СО (он же – оксид углерода, или угарный газ) не имеет цвета и запаха, однако приводит к патологии ЦНС, угнетению сердечно-сосудистой и дыхательной системы, и в концентрации 0,3% от объема воздуха приводит к летальному исходу. Возникает он в результате неполного сгорания топлива.

СН (углеводороды) – обширная группа соединений с общей структурой, которые возникают при неполном или недостаточно быстром сгорании топлива. К ним относятся парафин, олефин, альдегид, формальдегид, бензол, толуол, ксилол и прочие полициклические соединения. Эти мутагены и канцерогены разрушают органы дыхания и способствуют росту и развитию раковых клеток, в том числе рака крови – лейкемии.

NОх (окислы азота) – основная причина возникновения кислотных дождей, так как при соединении с водой образуются азотная и азотистая кислоты. Это один из серьезных канцерогенов, вызывающих раковые опухоли. Ядовитый газ разрушает органы дыхания и накапливается в крови. Образуется в момент сгорания топлива.

SОх (оксиды серы) аналогично предыдущему химическому элементу. При контакте с водой образуют серную и сернистую кислоты. В состоянии газа вызывает патологию органов зрения и дыхания.

Н2S (сероводород) — вызывает общее отравление организма, возникает при использовании низкокачественного топлива с высоким содержанием серы.

NH3 – аммиак – вызывает слепоту и ожоги верхних дыхательных путей.

Частицы сажи – продукт неполного сгорания топлива и масла. В основном, проблема возникновения канцерогена характерна для дизельных двигателей.

Мелкодисперсные частицы пыли углеводорода, серы, тяжелых металлов менее опасны, так как способны отфильтровываться непосредственно организмом.

Дым синего или белого цвета – продукт испарения масла дизельных двигателей.

СО2 – углекислый газ – вызывает угнетение ЦНС, сердечно-сосудистой системы и органов дыхания, при содержании в атмосфере 6% от общего объема воздуха приводит к летальному исходу.

Прочие, незначительные, но не менее опасные составляющие выхлопных газов: метан, закись азота, фторуглеводород, гексафторид серы.

В современном законодательстве проблема экологии и нормы предельно допустимых выхлопных газов для автотранспортных средств регулируются техрегламентом Таможенного союза ТР ТС 018/2011 в поправке от 11.07.2016. Однако с 11 ноября 2018 и в него будут внесены поправки, ну а пока допускаются следующие предельные показатели: СО — 85 г/кВт•ч, НС — 5 г/кВт•ч, NO — 17 г/кВт•ч.

А к обязательным компонентам автомобилей относятся системы нейтрализации отработавших газов, в том числе сменные каталитические нейтрализаторы (за исключением систем нейтрализации на основе мочевины).

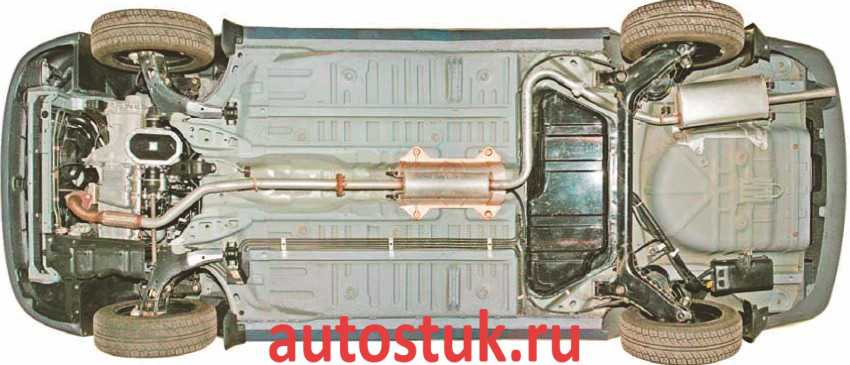

Принцип работы выхлопной системы автомобиля

Своевременному и качественному выводу выхлопных газов отводится большая роль. Потому что, если вовремя отработанные газы не будут удаляться, то они будут оставаться в камерах сгорания цилиндров и заполнять некоторый объем, а значит, это приведет к потере мощности двигателя и нестабильной работе.

Выхлопная система состоит из нескольких секций, соединенных между собой крепежными болтами.

Назначение всех секций:

• выведение из камер сгорания цилиндров мотора все выхлопные газы;
• уменьшение шума работы силового агрегата (двигателя) во время работы;
• уменьшение уровня токсичности в отработанных газах;
• недопущение попадания в салон машины выхлопных газов.

Простая конструкция выхлопной системы выводит газы по трубам. Все наверное знают, что если глушитель или труба глушителя продырявится, то шум работы двигателя увеличивается в несколько раз.

Уровень токсичности понижается за счет установки в выхлопную систему катализаторов. За работой катализатора следит датчик лябда-зонд. В дизельных агрегатах используется сажевый фильтр для уменьшения выбросов вредных веществ.

Как в бензиновых, так в современных дизельных ДВС используется турбонагнетатель, который загоняет смесь из кислорода и отработанных газов, которые он всасывает из выпускного коллектора. На корпусе выпускного коллектора таких машин устанавливается датчик, которые регулирует подачу в турбину выхлопных газов.
