Ремонт бензонасоса автомобиля с инжекторным двигателем

Основные дефекты карбюраторов:

  • износ запорного игольчатого клапана
  • потеря герметичности поплавка
  • изменение пропускной способности жиклеров и упругости пружинных элементов (пластин диффузора, пружин)
  • износ осей и резьбовых отверстий

Карбюратор, подлежащий ремонту, погружают в ванну с керосином на 25-30 мин и затем очищают волосяной щеткой. Жиклеры, распылители, детали привода ускорительного насоса и эконамайзера для удаления смолистых отложений промывают ацетоном или скипидаром. После промывки и сушки все каналы, жиклеры и распылители продувают сжатым воздухом. При очистке жиклеров и распылителей не допускается применять проволоку и ветошь.

Игольчатый клапан шлифуют или полируют до выведения следов износа. Гнездо под клапан зенкуют, а клапан притирают к гнезду пастой ГОИ или НЗТА М10. Герметичность клапана проверяют на специальном приборе НИИАТ-528М.

Дефекты поплавка обнаруживают при погружении его в подогретую до температуры 70-80°С воду. Если в течение 30 с не появятся пузырьки воздуха, поплавок считается годным. Обнаруженные отверстия или трещины расширяют шилом, сливают из поплавка бензин, просушивают поплавок, запаивают отверстие мягким припоем и снова проверяют на герметичность. Место пайки тщательно зачищают, чтобы не увеличить массу поплавка более чем на 5%. Пластмассовые поплавки проверяют так же, как латунные. Трещины на них заклеивают клеем БФ-2.

Пропускная способность жиклеров проверяется проливом воды при напоре 10 кПа и температуре 20°С на приборе НИИАТ-528М за 1 мин. При уменьшенных показателях жиклер еще раз прочищают, а при увеличенных — заменяют.

Изношенные отверстия осей в корпусах дроссельной и воздушной заслонок рассверливают под оси увеличенного размера.

Перед сборкой детали карбюратора промывают в неэтилированном бензине и продувают сжатым воздухом

Особое внимание обращают на состояние прокладок и сеток фильтров. Дроссельная и воздушная заслонки должны легко полностью открываться

Поплавок в поплавковой камере должен находиться по-середине, свободно перемешаться вдоль оси на 0,7 мм и обеспечивать свободный ход игольчатого клапана не менее 2 мм. В собранном карбюраторе проверяют уровень топлива в поплавковой камере, систему ускорительного насоса и экономайзера и ограничитель максимальной частоты вращения коленчатого вала. Для проверки уровня топлива в поплавковой камере карбюратор устанавливают на специальный прибор или укрепляют на кронштейне в рабочем положении. Топливо в карбюратор подается бензонасосом с ручным приводом под давлением 20—25 кПа. Не допускается изменение уровня в поплавковой камере и подтекание топлива в течение 5—10 мин. Уровень топлива в карбюраторах К-126Б проверяют через контрольное окно, а в карбюраторах К-88А и К-89А — по контрольной пробке в стенке поплавковой камеры. В карбюраторах, не оборудованных специальными устройствами для контроля, уровень топлива в поплавковой камере проверяют при помощи специальной трубки. Расстояние от плоскости разъема до уровня топлива в трубке измеряют линейкой или шаблоном.

Уровень топлива в камере регулируют прокладками, установленными под седлом игольчатого клапана и подгибанием кронштейна поплавка или язычка кронштейна (в зависимости от конструкции карбюратора).

Момент включения клапана экономайзера регулируют подгибанием конца горизонтальной планки привода до соприкосновения с толкателем. Момент касания определяют при открытии дроссельной заслонки по зазору между стенкой смесительной камеры и нижней кромкой заслонки. Для карбюратора К.-88А этот зазор должен быть 15,6 мм, для К-89А — 10,5 мм. У карбюраторов К-88А и К-89А регулировка производится вращением гайки на толкателе. После регулировки гайку следует обжать.

Чтобы определить подачу ускорительного насоса, под карбюратор устанавливают ванночку и за 30 с делают 10 ходов дроссельной заслонки (т.е. 10 ходов поршня ускорительного насоса). Количество бензина в ванночке измеряют мензуркой. Оно должно соответствовать техническим требованиям для карбюратора данной марки. При необходимости регулируют ход поршня, переставляя тягу ускорительного насоса в соответствующее отверстие рычага привода.

Ограничитель максимальной частоты вращения коленчатого вала в карбюраторах проверяют по углу отклонения дроссельной заслонки под определенной нагрузкой. При необходимости ограничитель регулируют изменением натяжения пружины.

На специализированных предприятиях карбюратор после ремонта проверяют на специальной установке НИИАТ-489А, создающей условия, близкие к реальным.

Принцип действия механического бензонасоса

Первое, что вы увидите, разобрав устройство подачи топлива – сетчатый фильтр. Он выполнен из тонкого перфорированного пластика. Виной тому, что не качает бензонасос, может служить и он, если имеет место его деформация или сильное загрязнение.

В первом случае фильтр необходимо заменить, во втором – промыть жидкостью для чистки карбюраторов.

Как уже было сказано, насосы в карбюраторных и инжекторных двигателях имеют разную конструкцию. В автомобилях с принудительным впрыском топлива все процессы, связанные с его подачей в камеры сгорания, контролируются электронным блоком управления, поэтому здесь могут иметь место и поломки различного рода электронных устройств.

К основным причинам, по которым не качает бензонасос инжекторного двигателя, можно отнести:

  • неисправность электропривода устройства;
  • засорение фильтра насоса;
  • выход из строя реле;
  • перегорание предохранителя.

Диагностировать проблемы с бензонасосом в автомобиле с инжекторным двигателем гораздо проще, нежели в машине с карбюраторным мотором. Дело в том, что при включении зажигания отчетливо слышится звук работы электродвигателя топливного модуля. Он продолжается несколько секунд. Звук этот свидетельствует о том, что бензонасос крутит, качает топливо.

Если это происходит при повороте ключа, значит, с самим устройством все в порядке, и причину нужно искать в другом месте. Ну, а если при включении зажигания вы не слышите характерного звука работы насоса, можете быть уверенны – проблема в нем, или в элементах его энергообеспечения.

Бензонасос в инжеторном ВАЗ 2114 является элементом топливного модуля, который располагается в баке автомобиля. В его состав также входят:

  • фильтр грубой очистки;
  • датчик уровня горючего;
  • патрубки для присоединения к топливопроводу.

Для проверки электродвигателя потребуется подключить его напрямую к клеммам аккумулятора. В случае его нормальной работы, «прозвоните» проводку и проверьте контакт провода массы на крышке модуля. Если же электродвигатель не подает признаков жизни, вопрос “почему не качает бензонасос” наконец-то нашел свое решение.

Пытаться его ремонтировать самостоятельно нецелесообразно. Просто купите новый моторчик и установите вместо старого. И еще, не стоит тратиться на покупку всего модуля, который сейчас стоит около 3 тыс. рублей. Купите отдельно электродвигатель и новый фильтр. Все это обойдется вам в три раза дешевле.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

  1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

  2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

  3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

  • в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

  • средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

  • в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

  1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

  2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

  3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

  4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

  5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

  6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Ремонт бензинового насоса

Чтобы самостоятельно отремонтировать устройство, потребуется заранее подготовить следующие инструменты:

  • гаечные ключи на 10 и 13 мм;
  • плоская и крестовая отвёртки;
  • две линейки;
  • ёмкость для слива оставшегося горючего.

Как снять насос с машины

Демонтаж бензонасоса с ВАЗ 2106 нужно проводить в строгом соответствии с регламентом:

  1. Открыть капот автомобиля.
  2. Ослабить отвёрткой хомутное соединение шланга на подачу бензина в насос, снять шланг.
  3. Демонтировать патрубок с поверхности насоса, также предварительно ослабив хомут.

  4. Появившиеся сливные отверстия сразу же перекрыть заглушками или чистыми болтами диаметром 8 мм, чтобы не допустить потери топлива.
  5. Ключом на 13 мм открутить две гайки крепления насоса от блока цилиндров.

  6. Снять насос, стараясь не повредить прилагающиеся к нему прокладки.
  7. Положить бензонасос на ровное и чистое место.

Видео: процедура демонтажа

Как разобрать

Разборка бензонасоса ВАЗ 2106 производится по следующей схеме:

Протереть корпус насоса от грязи и бензина.
Взять ключ на 10 мм и вывернуть болт фиксации крышки насоса, после чего снять саму крышку.

Осторожно, чтобы не повредить, вытащить из полости насоса сеточку (фильтрующий элемент).

Внимательно осмотреть клапан на впуск, надавить на него тонкой отвёрткой. Если клапан вышел из своего гнезда, поправить его местоположение той же отвёрткой.
Промыть фильтр в ацетоне и тщательно продуть баллончиком со сжатым воздухом.
Взять крестовую отвёртку и отвернуть шесть винтов, которые соединяют две половины корпуса насоса.
Отсоединить верхнюю часть насоса от нижней.

Впускной клапан проверить по той же схеме, что и на впуск.
Промыть внутренности верхней части бензином и обдуть сжатым воздухом.
Повернуть диафрагменный узел на 90 градусов.
Вытащить из нижней части корпуса диафрагму, снять пружинку со стального штока.
В чёткой последовательности снять сначала верхнюю чашку из стали, затем две диафрагмы по очереди, далее — прокладки диафрагм, нижнюю чашку и шайбу.

Этап ремонта

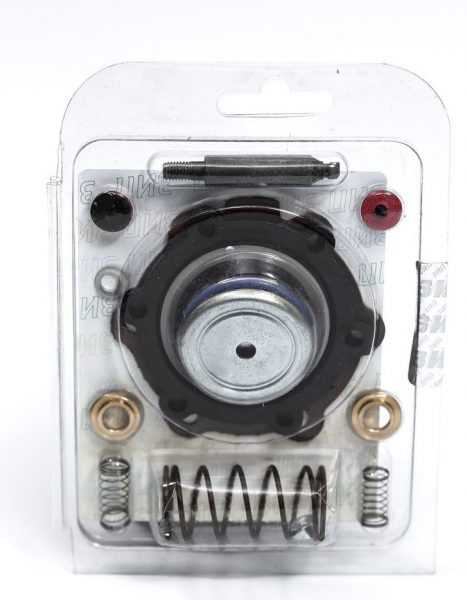

Ремонтный комплект на бензиновый насос ДААЗ или «Пекар» можно приобрести в любом автомагазине. Комплектующие стоят недорого, поэтому нет смысла обращаться в автосервис, чтобы произвести их замену. К тому же устройство насоса на ВАЗ 2106 довольно простое, что и позволяет водителю самостоятельно заменить все вышедшие из строя детали.

Главной целью ремонта бензонасоса является замена всех вышедших из строя элементов и прокладок

После разборки и промывки бензонасоса требуется собрать его в обратном порядке, заменив все износившиеся детали. В обязательном порядке производится замена уплотнительных колец и прокладочных элементов, даже если они ещё находятся в рабочем состоянии

Максимальную осторожность нужно соблюдать при работе с диафрагмами — они могут порваться при малейшем усилии

Видео: ремонт бензонасоса

Установка бензонасоса на машину

Перед установкой отремонтированного насоса необходимо внимательно осмотреть само место фиксации бензонасоса к блоку цилиндров. Все скопления нагара и грязи нужно удалить растворителем 642 и насухо вытереть тканью. Установка насоса должна производиться исключительно на чистую поверхность блока.

Далее выполнять монтажные работы по порядку:

  1. Надеть на шпильки фиксации новые прокладки. На ВАЗ 2106 с завода ставятся сразу три прокладочных элемента между бензонасосом и блоком цилиндров: регулировочная, теплоизоляционная и уплотнительная. Именно в таком порядке их и необходимо надеть на шпильки.
  2. Далее на них насаживается сам бензонасос, который прикручивается двумя гайками.

  3. Гайки рекомендуется прикручивать поочерёдно, чтобы не создавалось повышенное давление на фланец.
  4. После фиксации насоса подключить к нему два патрубка на подачу и обратку.
  5. Рекомендуется сразу же проверить качество ремонта и надёжность всех соединений — завести двигатель и понаблюдать за тем, как будет вести себя бензиновый насос в работе.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

  1. На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

  • шлицевая и крестовая отвёртки;
  • ключ на 10;
  • ключ на 7.

Порядок выполнения работ:

  1. Отключаем минусовую клемму от аккумулятора.
  2. Открываем крышку бензобака.
  3. При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Источник

Коротко о ремонте

В случае сбоев в работе системы подачи горючего прежде всего проверяют состояние фильтров грубой очистки топлива и сетчатого, сняв крышку насоса.

На следующем этапе в карбюраторных машинах разбирают бензонасос и меняют подверженные износу прокладки и мембраны. Снять его несложно. Требуется отсоединить шланги и открутить 2 гайки.

Проблема также может быть во впускном и выпускном клапанах. Их можно очистить, предварительно замочив в растворителе, или заменить. Запасные элементы входят в комплект для ремонта.

Часто давление топлива снижается:

  • если ослабла пружина;
  • если выработан толкатель;
  • если образовался налет грязи на поверхности штока, крышке или стенках камеры.

Прочитайте, может пригодится: Как подготовит к зиме систему питания Ваз-2107

Состояние тепловой прокладки оценивают по потекам масла. Их наличие свидетельствует о ее неисправности.

В системе с электрическим насосом подачи бензина также могут выйти из строя:

  • реле и предохранители;
  • электронный блок управления;
  • клеммы;
  • заземляющий провод;
  • сигнализация (цепь питания разорвана);
  • электромотор — обмотки, контакты, подшипники.

Перед разборкой бензонасоса в инжекторной машине нужно скинуть давление в системе. Для этого требуется нажать на штуцер, который закрыт колпачком на рампе. Все манипуляции следует проводить после отключения аккумулятора.

Некоторые неисправности можно устранить только на СТО. К таким относятся, например, проблемы с электронным блоком управления.

Замена топливного насоса на инжекторных ВАЗ 2108/2109

Убедившись в работоспособности топливной магистрали, можно приступать к замене бензонасоса. Для этого потребуются следующие инструменты:

  • крестовая отвёртка;
  • шлицевая отвёртка с тонким жалом;
  • ключи на 7, 10, 17.

Порядок выполнения работ следующий:

  1. Отсоединяем минусовую клемму от АКБ (ключ на 10).
  2. Открываем пробку бензобака, чтобы снизить в нём давление.
  3. Снимаем заднее сиденье, отгибаем ковролин. Откручиваем 2 винта крепления лючка.

Под сиденьем отгибаем ковролин, откручиваем 2 винта крепления защитного лючка

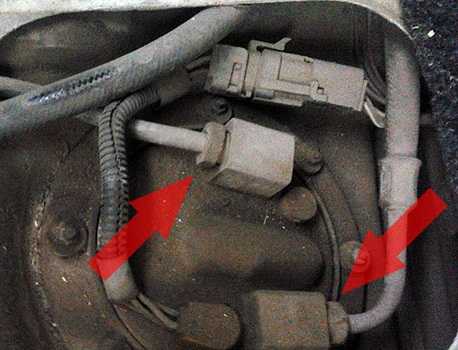

Рассоединяем электрический разъем

Ключом на 17 откручиваем гайки крепления трубок

Откручиваем 8 гаек крепления крышки насоса

Извлекаем из бака топливный модуль в сборе

Снимаем фильтр грубой очистки

Отверткой отводим защелки на кожухе

Для того чтобы снять трубку, ее нужно нагреть

Чтобы неисправность топливного насоса не застала вас врасплох, проводите его диагностику хотя бы один раз в полгода. А чтобы он служил как можно дольше, заливайте в бак только качественное топливо.

Источник

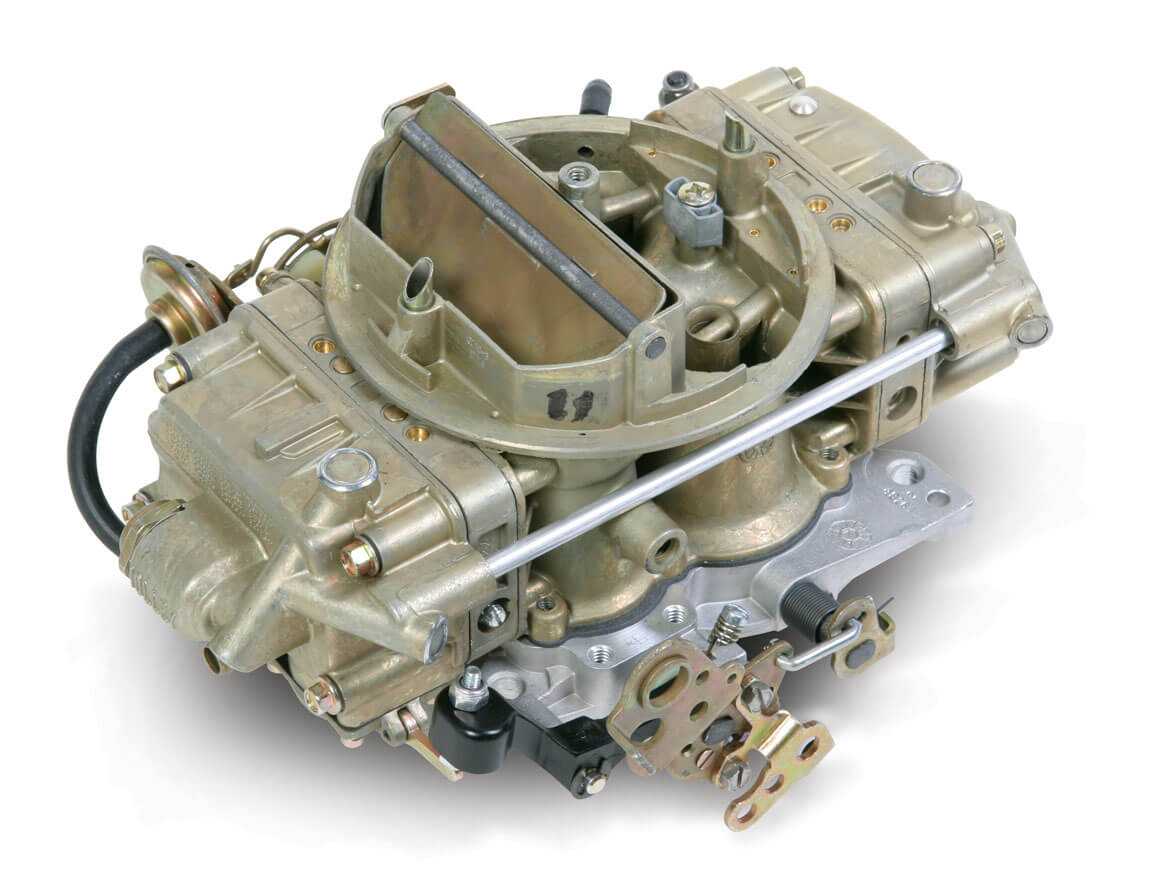

Устройство карбюратора и основные проблемы, требующие проведения настройки

Если в работе мотора появились нарушения, необходимо обратить внимание на стояние карбюратора, возможно, ему требуется регулировка. Но чтобы легче было устранить дефект, прежде рекомендуется изучить конструкцию

Виды карбюраторов:

  • Поплавковые – наиболее распространены;
  • Игольчатые, барботажные – встречаются крайне редко.

Нарушения в работе проявляются:

  1. Появлением протечек – обнаружив следы топлива, сначала проверяют давление в системе (оптимальный показатель 4–7 PSI). Если результаты в норме, проблема кроется в поплавке или поплавковой камере, что порой указывает на необходимость замены элемента.
  2. На свечах образуется излишний нагар с характерным запахом, значит, происходит чрезмерная подача горючего. Чтобы устранить дефект, нужно проверить уровень топлива, при необходимости отрегулировать поплавок. Не исключены проблемы с самой поплавковой камерой, давлением, возможно прогорание клапанов.
  3. Холостой ход – часто бывает нестабильным из-за сильного загрязнения, развития коррозии, что означает необходимость очистки карбюратора. Иногда проблема связана с проводом, обеспечивающим соединение устройства и педали акселератора. Выявить эту неисправность легко – достаточно отключить провод от карбюратора, и рукой подвигать дроссель (работа мотора при этом не прекращается). Если проблема заключается в проводе, обороты стабилизируются.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Ремонт бензонасоса

Для замены либо ремонта насоса его потребуется демонтировать с двигателя. Из инструментов понадобятся:

  • ключ на 13 мм;
  • крестовая отвёртка.

Снятие бензонасоса

Демонтируем узел в следующем порядке:

  1. Протираем насос ветошью.
  2. Отсоединяем оба шланга (на входе и выходе), ослабив отвёрткой хомуты.
  3. Стягиваем шланги со штуцеров.

Однажды на моём авто возникла ситуация, когда из места установки бензонасоса подтекало моторное масло (в районе прокладок). Выявить причину удалось не сразу. Сперва я грешил на прокладки между блоком двигателя и проставкой, а также между ней и топливным насосом. Заменил их, но положительного результата не добился. После повторного демонтажа механизма я более внимательно осмотрел все элементы и выявил, что теплоизоляционная проставка имела трещину, через которую и просачивалось масло. Пришлось её заменить, после чего проблема исчезла. Кроме описанного случая была аналогичная ситуация, когда подтекало масло в месте расположения бензонасоса. На этот раз виновником оказался сам насос: масло сочилось из-под оси рычажка ручной подкачки топлива. Тут было два варианта выхода из ситуации: смириться или купить новое изделие. Я купил и поставил новый насос (ДААЗ), который по сегодняшний день работает исправно и не подтекает.

Разборка

Для разборки бензонасоса нужно подготовить:

  • ключ на 8 и 10 мм;
  • крестовую отвёртку.

Порядок действий по разборке таков:

  1. Отворачиваем болт, удерживающий верхнюю крышку.

Замена клапанов

Клапаны бензонасоса ВАЗ 2107 присутствуют в ремкомплекте. Для их замены понадобится надфиль и подходящие наставки для демонтажа.

Последовательность действий по разборке такова:

  1. Удаляем кернения при помощи надфиля.

Установка и регулировка бензонасоса

Монтаж топливного насоса на «семёрке» проводится в порядке, обратном снятию. Сам процесс сложностей не вызывает

Однако внимание стоит уделить прокладкам, поскольку их толщина оказывает непосредственное воздействие на работу механизма

Топливный насос уплотняется несколькими прокладками:

  • регулировочная (толщина 0,7–0,8 мм или 1,1–1,3 мм);
  • теплоизоляционная;
  • уплотнительная (0,27–0,33 мм).

Регулировочная и уплотнительная прокладки отличаются только по толщине. Между блоком двигателя и теплоизоляционным элементом уплотнительная прокладка должна стоять всегда.

Регулировка бензонасоса выполняется следующим образом:

  1. Устанавливаем уплотнительную прокладку.

Диагностика и ремонт карбюратора своими руками.

Как я уже говорил ранее, система довольно капризная. Поэтому требует к себе должного внимания, а именно своевременной диагностики и ремонта. Когда у меня появилась авто с карбюратором. Во-первых, я поехал к специалистам, чтобы все проверить и отрегулировать. Так как нужно понимать как это должно работать.

После того как я увидел и понял весь смысл, начал пробовать ремонт своими руками. Так как пыль и не качественный бензин просто убивают карбюратор. И иногда мне приходилось ремонтировать его каждую неделю. Так как из-за засора авто просто переставало ехать. Да и запустить двигатель была проблема. Но благодаря этому вскоре я смог ремонтировать его практически закрытыми глазами.

Фильтр карбюратора.

Итак, начнем разбираться. Если двигатель очень тяжело или вообще не получается запустить. Во-первых, смотрим поплавковую камеру, есть ли там бензин или нет. Если отсутствует, то необходимо выкрутить фильтр. Далее, аккуратно вытащить и промыть сетку. Впоследствии, установить все на место.

Клапан и поплавок карбюратора.

Если данная процедура не помогла, то проверяем топливный клапан и сам поплавок. К примеру, если клапан грязный. Тогда промываем его, а также продуваем напором воздуха используя обычный насос. Поплавок же, должен двигаться легко, не задевая стенки корпуса. Если вы обнаружили, что поплавок поврежден или внутри имеется бензин. Его необходимо заменить на новый или же попробовать заклеить. Но с клеем надо быть аккуратнее, чтобы его просто не растворил бензин.

Дроссельная заслонка и жиклеры карбюратора.

Однако, если поплавковая камера полная, а двигатель все ровно не хочет работать. Тут необходимо проверить дроссельную заслонку, а также все жиклеры. Проверяем весь привод заслонки так, чтобы ход был плавный. Так как из-за грязи она вообще может заклинить. В этом случае нам необходимо будет все тщательно промыть. С жиклерами так же. Выкручиваем, промываем, а также все каналы продуваем напором воздуха.

Топливопровод.

Для диагностики топливопровода, необходимо проверить напор бензина. Если же струя слабая или вообще ее нет, то проверяем следующее. Топливный фильтр, на наличие грязи. Так как в большинстве случаев он выполнен из прозрачного пластика. В итоге при загрязнении его необходимо заменить на новый. Также причина отсутствие напора может быть из-за насоса. Проверить его довольно просто. Нужно пару раз нажать на рычаг ручного привода. Если в результате данной процедуры бензин бьет струей, то все исправно. Но если же нет, то проблема внутри. Тогда придется насос поменять или попробовать отремонтировать. Заменив поврежденные детали.

Электромагнитный клапан карбюратора.

Электромагнитный клапан предназначен для приготовления горючей смеси на холостом ходу. При его неисправности авто постоянно будет глохнуть. А также работать с перебоями. Однако при высоких оборотах двигателя, проблем не будет. Так как электромагнитный клапан начинает свою работу только при оборотах двигателя ниже 1700. Проверить его исправность очень просто.

Во-первых, его необходима демонтировать. Клему электромагнитный клапан соедините с плюсом аккумулятора. А массу, взяв обычный кусок провода замкните на корпус клапана. Если все работает исправно, то вы должны услышать щелчки. Однако, при неисправности клапан придется заменить на новый.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
