Принцип работы и замена насоса охлаждающей жидкости (помпы)

Замена помпы на ВАЗ 2110/11/12

Автомобили ВАЗ десятого семейства выпускаются с 8- и 16-клапанными двигателями. Алгоритм замены помпы не зависит от количества клапанов.

Выбор помпы

При покупке новой помпы следует придерживаться следующих правил:

Следует выбирать надёжного производителя, отдавая предпочтение известным брендам и избегая дешёвых подделок.
Нужно обращать внимание на каталожный номер изделия — 21081307010 для ВАЗ 2110/11/12.
Изделие должно иметь заводскую упаковку с характерными для каждого производителя товарными знаками и голограммами.
В комплекте с помпой всегда должна поставляться прокладка.
В упаковке должен иметься гарантийный талон, позволяющий при обнаружении дефектов обменять или вернуть помпу.

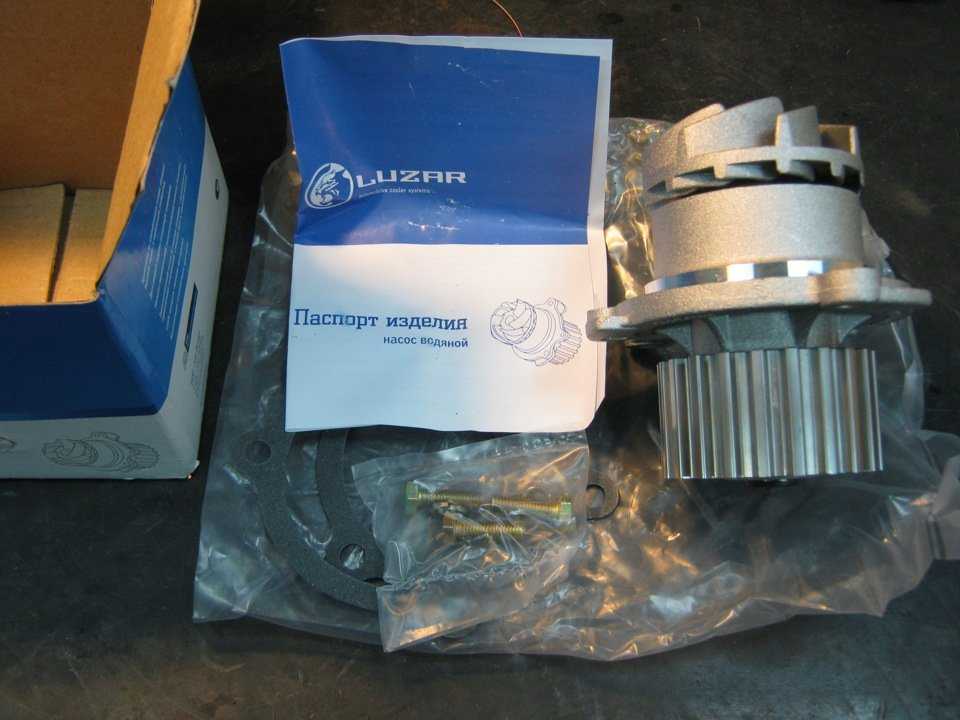

Качественная помпа должна в комплекте иметь не только заводскую упаковку, но и гарантийный талон с прокладкой

Стоимость новой помпы для 8-клапанного двигателя начинается от 800 руб., а для 16-клапанного — от 1 тыс. руб. В автосервисе работа по замене помпы оценивается примерно в 1 тыс. руб. Наибольшей популярностью пользуются водяные насосы производства ТЗА и HEPU.

Расположение помпы

На ВАЗ 2110/11/12 водяной насос расположен на блоке цилиндров с правой стороны. Это обусловлено конструктивными особенностями газораспределительного механизма, так как крыльчатка начинает вращаться только после запуска двигателя и ремня ГРМ. То есть конструкция механизма газораспределения изначально предполагает использование помпы.

Водяной насос входит в состав механизма газораспределения и устанавливается с правой стороны блока цилиндров

Необходимые инструменты

Для замены помпы потребуется минимальный набор стандартных инструментов:

  • рожковый ключ на 17;
  • головка на 10;
  • удлинитель;
  • вороток.

Для замены помпы потребуется минимальный набор стандартных инструментов

Порядок замены помпы на ВАЗ 2110/11/12

Замена помпы не требует полного обновления ОЖ. Однако временное опустошение системы охлаждения необходимо для сброса давления в системе. Это сводит возможность получения травм к минимуму. Более того, остатки ОЖ в процессе работ будут вытекать из посадочного места помпы.

После замены помпы заливать новый тосол рекомендуется в тех случаях, если ресурс старой ОЖ уже выработан. В противном случае система заполняется слитой перед ремонтом ОЖ.

Заменить водяной насос на ВАЗ 2110/11/12 сможет даже неискушённый автовладелец. Для этого необходимо выполнить следующие действия:

  1. Автомобиль устанавливается на ровной поверхности.
  2. Поднимается капот и отсоединяется минусовая клемма аккумулятора.
  3. Откручивается крышка расширительного бачка.

  4. Под двигатель напротив сливного отверстия подставляется ёмкость для ОЖ.
  5. Ключом на 13 откручивается сливной болт. Когда ОЖ стечёт, болт закручивается обратно.

  6. Ключом на 10 отворачиваются болты крепления пластикового кожуха привода ГРМ. Кожух снимается.
  7. Чтобы не сместились фазы газораспределения, нужно правильно выставить метки. Ключом на 19 проворачивается болт крепления шкива коленвала. Он вращается до совмещения меток на заднем кожухе привода ГРМ с метками на звёздочке распредвала.

  8. Чтобы шкив коленвала не проворачивался, между его зубьев вставляется плоская отвёртка.
  9. Ключом на 17 отворачивается болт крепления звёздочки распределительного вала. Звёздочка снимается.

  10. Ключом на 17 ослабляется ролик натяжения. Снимается ремень ГРМ и сам ролик.

  11. Головкой на 10 откручивается крепления металлической защитной крышки ремня ГРМ.

  12. Головкой на 10 отворачиваются три болта крепления помпы. Снимается защитная крышка.

  13. Вынимается помпа вместе с прокладкой.

  14. С посадочного места удаляются загрязнения и остатки прокладки. Место протирается ветошью.

  15. На посадочное место устанавливается новая прокладка, предварительно обработанная с обеих сторон герметиком, а на неё — новая помпа.

  16. Сборка производится в обратной последовательности.

Проверка, подтверждающая замену помпы

Замена насоса охлаждающей жидкости на ваз 2110

Чтобы полностью убедится в необходимости замены насоса, необходимо произвести:

  • Полную проверку плотности и уровня охлаждающей жидкости.
  • Заменить охлаждающую жидкость.
  • Проверить (в случае необходимости заменить или отремонтировать) насос охлаждающей жидкости.

Уровень

Для того, чтобы проверить уровень и плотность охлаждающей жидкости в автомобиле, необходимо знать уровень ее в нормальной системе. Когда охладительная система автомобиля полностью заправлена, ее максимальный показатель должен соответствовать верхней кромке крепежного ремня в расширительном бачке.

Плотность

Ваз 2110 насос охлаждающей жидкости

Для подтверждения результатов успешного функционирования охладительной системы, необходимо измерить плотность охладительной жидкости.
Для этих целей используется такой прибор как ареометр. В нормальных условиях, данный показатель должен находиться в пределах от 1 078 до 1 085 г/см3.
В случае если плотность охладительной жидкости ниже нормы, следует долить дистиллированную воду. Она же используется при низком уровне.
Если уровень немного снизился, но плотность осталась на прежнем уровне, следует долить ту же марку жидкости, которая используется в данный момент в системе автомобиля. Можно разбавить жидкость при низкой плотности, используя Тосол-А.

Замена жидкости

Ваз 2110 подводящая труба насоса охлаждающей жидкости

Одним из этапов замены насоса охлаждающей жидкости является замена этой самой жидкости. Возможно, проблема в работе системы охлаждения состоит именно в этом, потому перед демонтажем насоса, следует испытать замену жидкости.Для исполнения данной задачи следует выполнить следующие действия:

  • Необходимо поднять переднюю часть автомобиля так, чтобы она существенно возвышалась над задней частью.
  • На аккумуляторе снимается клемма «минус».
  • Для доступа к пробке, следует отделить от автомобиля модуль зажигания. Понадобится снять и кронштейн.
  • Открывается доступ к пробке бачка с охладительной жидкостью. Ее необходимо снять.

Расширительный бачок ОЖ

  • Под двигателем устанавливается небольшая посудина, в которую будет стекать использованная жидкость. Пробка сливного отверстия отодвигается в сторону.
    После полного слива охлаждающей жидкости, необходимо тщательно протереть данное отверстие от остатков жидкости.
  • Процедура слива повторяется с радиатором охлаждения автомобиля. Необходимо установить под сливным отверстием радиатора небольшую посудину.
    Перед сливом жидкости – откручивается крышка. После данной процедуры аккуратно протирается сливное отверстие.
  • По окончанию чистки устанавливаются пробки на радиаторе и охладительном бачке в прежнее положение.

Здесь необходимо:

  • Если мотор использует систему впрыска топлива, необходимо ослабить хомут, отсоединить шланг подачи жидкости от штуцера подогрева патрубка.
  • Если мотор использует карбюратор, шланг отсоединяется от карбюратора. В момент подачи жидкости, через него будет отходить воздух, который может помешать работе автомобиля.

Далее происходит заливка охладительной жидкости в расширительный бачок. Как говорилось выше, уровень залива жидкости не должен превышать верхней кромки ремня крепления расширительного бачка.
После заливки жидкости, необходимо закрутить пробку на прежнее место.

Залив ОЖ в бачок

Итак:

  • Присоединяется шланг, который, в зависимости от вида двигателя, присоединяется либо к карбюратору, либо к штуцеру подогрева патрубка.
  • На прежнее место монтируется модуль зажигания.
  • На аккумулятор крепится клемма «минус».
  • Производится запуск двигателя и жидкость прогревается до рабочей температуры.

После окончательной проверки всех систем, двигатель автомобиля следует остановить. Производится проверка уровня охладительной жидкости.
В случае, когда уровень жидкости слишком низкий, производится доливание до нужного уровня. Проверка охладительной жидкости в автомобиле ВАЗ 2110 заканчивается.
Не следует забывать о постоянном наблюдении за показателем температуры на приборной панели.

Проверка воздуха

Когда показания датчика располагаются в красной зоне, вентилятор прекращает работу, запускается печка и проверяется температура воздуха поступающего с устройства:

  • Теплый воздух означает неисправность вентилятора.
  • Холодный воздух предзнаменует образование воздушной пробки.

Чтобы избавится от воздушной пробки, необходимо остановить автомобиль, дать время на охлаждение двигателя, снять пробку расширительного бачка. Отсоединяется шланг подачи жидкости от штуцера подогрева патрубка и производится заливание жидкости до указанного выше предела.

Последовательность замены на 8-клапаном двигателе

Имея все это, можно приступать к замене:

Автомобиль желательно установить на смотровую яму и выдомкратить переднее правое колесо. Но это не всегда возможно, поэтому в крайних случаях, достаточно просто вывернуть руль вправо до упора. После этого снимаем защиту подкрылка правого переднего колеса;

С двигателя снимаем декоративную панель и откручиваем абсорбер, чтобы не мешал. При этом проводку и трубки отсоединять от него не нужно, достаточно после откручивания его прибрать в сторону. Охлаждающую жидкость можно слить сразу или же потом;

Откручиваем болты крепления пластикового защитного кожуха приводного ремня. После этого можно провести диагностику состояния помпы. Для этого достаточно завести мотор и посмотреть на нее – если явно заметен люфт при ее вращении, она однозначно подлежит замене.
Устанавливаем на первом цилиндре ВМТ. Для этого проворачиваем коленчатый вал по часовой стрелке до совмещения меток на шестерне ГРМ с выступом на защитном экране, установленного за этой шестерней. После проверяем правильность установки ВМТ. Для этого на корпусе сцепления снимаем заглушку смотрового окошка. Удостоверяемся, что на маховике и корпусе метки тоже совпали. При этом контроль совпадения нужно вести по маховику, а не шестерне распредвала (допускается небольшое несовпадение меток на распредвалу);
Послабляем крепление генератора, подаем его к двигателю и снимаем его приводной ремень;

Снимаем шкив коленчатого вала. Для этого можно пойти несколькими путями: застопорить коленчатый вал посредством мощной отвертки, установленной в зубья маховика и упирающейся в корпус, или же попросить кого-то включить 4-передачу на КПП и выжать тормоза. Оба этих способа хороши, и решать, какой использовать – вам;

После снятия еще раз проверяем совпадение меток, при надобности поправляем их. Послабляем гайку крепления натяжного ролика, чтобы снять натяжение с ремня. Аккуратно снимаем ремень сначала с шестерни ГРМ, а затем – с коленчатого вала, откручиваем натяжной ролик;

Снимаем шестерню ГРМ. Для этого через технологическое отверстие при помощи ключа упираемся в болт крепления заднего экрана, чтобы зафиксировать ее, после чего ключом послабляем болт. Затем еще раз проверяем совпадение меток, при надобности все поправляем, откручиваем болт полностью и снимаем шестерню

Стягивать ее нужно аккуратно, поскольку на валу имеется шпонка – важно не потерять ее;
Откручиваем все болты и гайки крепления заднего экрана, которые внизу являются еще и креплением помпы. Если охлаждающая жидкость не слита, то перед тем, как откручивать болты крепления, под двигатель нужно поставить широкую емкость;

Выкрутив болты, снимаем экран и легкими постукивающими движениями срываем насос с места;

Перед установкой новой помпы обязательно ее посадочное место тщательно очищаем ножом, чтобы удалить остатки старой прокладки

Нужно это для того, чтобы после сборки не было перекоса помпы, это будет приводить к постоянным быстрым износам приводного ремня;
Перед посадкой нового насоса его прокладку с обеих сторон смазываем герметиком и даем ему немного времени для подсыхания (10 минут);

Ставим на место помпу, затем экран и только после этого закручиваем болты их крепления. Далее уже сборка производится в обратной последовательности. При этом важно проверять совпадение меток. После установки ремня выполняем его натяжку.

Далее проверяем правильность сборки – прокручиваем коленчатый вал несколько раз, а затем снова совмещаем метки. Если при этом метки на ГРМ с выступом и маховике с корпусом совпали, значит, все собрано правильно и можно дособирать двигатель и заливать охлаждающую жидкость. Если же они не совпадают, то придется устанавливать метки на маховике, снимать ремень, доводить метки на шестерне ГРМ и надевать ремень.

Где находится помпа ВАЗ 2109

Автомобильная помпа состоит из металлического литого корпуса, который выполняется из алюминия или чугуна, подвижного вала, подшипников и крыльчатки. Герметичность агрегата обеспечивается за счёт специального уплотнителя. Под действием вращения крыльчатки в механизме создаётся давление, выталкивающее антифриз, который совершает свою полезную работу, нагреваясь в каналах охладительной системы и остывая в радиаторе, чтобы снова попасть в рубашку охлаждения двигателя. Этот процесс регулируются специальным прибором – термостатом.

Располагается насос под кожухом газораспределительного механизма, немного ниже шестерни распределительного вала.

Признаки неисправности помпы

В процессе эксплуатации авто водяной насос изнашивается естественным образом. Наибольшую нагрузку испытывают 2 детали – подшипник и сальник, они чаще всего и выходят из строя. Крыльчатка и шкив ломается значительно реже. Неполадки проявляются так:

  1. На месте постоянной дислокации автомобиля возникают пятна антифриза.
  2. Охлаждающей жидкостью забрызгана торцевая стенка мотора и близлежащие агрегаты. Если механизм защищен кожухом, становятся заметны потеки тосола в нижней части.
  3. На работающем двигателе слышен гул или треск со стороны помпы.
  4. Силовой агрегат глохнет на ходу, температура охлаждающей жидкости подскакивает до максимума.

Возникающие под машиной пятна всегда должны настораживать водителя. Если в подкапотном пространстве сухо, а на асфальте заметна протечка, снимите защитную крышку газораспределительного механизма. Обнаружив в районе помпы сырость, выполните простую диагностику: ослабьте приводной ремень и покачайте рукой шкив перекачивающего устройства. Заметный люфт вала – явный признак, что пора менять насос системы охлаждения двигателя.

Если вам удалось уловить шум, издаваемый разбитым подшипником помпы, немедленно диагностируйте его на предмет люфта. Способ проверки идентичен: следует добраться до шкива, ослабить натяжение ременной передачи и покачать его рукой.

Когда мотор заглох в процессе движения, а датчик показывает температуру более 120 °С, значит, худшее уже случилось. Вал насоса заклинил, а ремень ГРМ порвался либо соскочил. Остается надеяться, что клапаны двигателя не встретились с поршнями и не загнулись.

При обрыве ремня привода генератора мотор не заглохнет, но включится индикатор зарядки аккумуляторной батареи, а температура неизбежно подскочит (ведь насос перестал качать жидкость). Сразу выключайте двигатель и принимайте меры по эвакуации автомобиля в гараж или на автосервис.

Для чего нужна помпа в автомобиле

Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров. Больше никаких функций на помпу не возлагается, но от неё напрямую зависит работоспособность мотора. В случае выхода из строя водяного насоса будет наблюдаться быстрый перегрев силового агрегата.

Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.

Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси. С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.

Помпа для автомобиля необходима для циркуляции охлаждающей жидкости по системе охлаждения мотора и предотвращения его быстрого перегрева

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

  • водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);

  • элементы электрооборудования;

  • несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;

  • крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

  1. Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).

  2. Далее слить охлаждающую жидкость из системы.

  3. Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.

  4. Вместо него подсоединить собранный узел.

  5. После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Как проверить?

Важным моментом является проверка помпы. Многие автолюбители считают, что для ее диагностики необходим демонтаж детали, но в большей части случаев можно обойтись и без этого. Существует ряд признаков, по которым можно понять, что проблема именно в помпе. Для начала стоит отметить, что большая часть производителей рекомендует производить замену водяного насоса через 60-80 тысяч километров. В некоторых случаях в регламентах указана необходимость замены одновременно с ремнем привода ГРМ. Поэтому, если помпа на вашем автомобиле прошла такой пробег, то имеет смысл при первом удобном случае заменить ее

Обратите внимание, что использование некачественного антифриза или же смешивание несовместимых типов охлаждающей жидкости могут привести к повышенному износу помпы. Поэтому, всегда уделяйте внимание составу жидкости, которую используете для охлаждения

Диагностика производится в следующем порядке:

Запустите двигатель, и прогрейте его до рабочей температуры;
Далее пережмите рукой патрубок, который идет от радиатора к помпе. При полностью рабочем насосе вы будете ощущать создаваемое им давление. Обычно, это ощущается в виде достаточно сильных толчков. Если они есть, то проблем с водяной помпой нет никаких;
Если толчки слабые или полностью отсутствуют, то нужно перейти к более тщательному осмотру помпы. Заглушите мотор, на некоторых моделях потребуется демонтировать кожух привода ГРМ

Обращайте внимание на наличие подтеканий возле места крепления насоса, также антифриз может вытекать через сальник шкива. Если имеются такие признаки, то однозначно требуется снятие помпы и ее дефектовка.

Также стоит помнить, что у неисправностей помпы имеется целый ряд дополнительных признаков, которые невозможно пропустить. В частности, при некоторых неисправностях помпа начинает выть или стучать, также, практически во всех случаях, наблюдается перегрев мотора. Известны случаи, когда владельцы пригоняли автомобиль в автосервис для замены распределительного вала, а по факту оказывалось, что стучит помпа.

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40оС. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

  • радиатор;

  • термостат;

  • расширительный бачок.

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Проверка состояния водяного насоса

Проверять помпу на автомобиле не так уж и сложно. Сначала необходимо прогреть двигатель, чтобы он достиг рабочей температуры. После этого выполните следующие действия:

  1. Пережмите рукой верхний патрубок на выходе радиатора. При рабочей помпе вы почувствуете давление, которое она создает. В ходе выполнения этой задачи будьте осторожны, поскольку температура охлаждающей жидкости обычно равна 90°С и больше. Если антифриз в системе не пульсирует или же пульсация почти не ощущается, выполните более детальную проверку.
  2. Необходимо снять защиту механизма ГРМ и осмотреть помпу визуально. Иногда сразу видны потеки охлаждающей жидкости, которые может вызвать повреждённое уплотнение. Кроме этого, признаками неисправностей насоса могут быть отложения сероватого или рыжего цвета в зоне его расположения. В таком случае деталь придётся снимать.
  3. Если во время работы мотора слышен характерный звук неисправного подшипника, необходимо проверить помпу на наличие люфта в районе вала. Просто покачайте шестерню привода помпы. Иногда всё «лечится» банальной заменой подшипника.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

  1. Отсоединяется минусовая клемма аккумулятора.

  2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.

  3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
  4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
  5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

  1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.

  2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
  3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
  4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
  5. Сборка производится в обратном порядке.
  6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
  7. Из системы удаляются воздушные пробки.
  8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Назначение и расположение помпы в автомобилях ВАЗ 2114/15

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.

Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.

Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма. Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

  1. Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.
  2. При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.
  3. Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизма

На классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.

Шкив насоса вращается ремнем ГРМ

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы. Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

На 16-клапанном двигателе ВАЗ 2114 шестерёнка помпы расположена с левой стороны под натяжным роликом

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
