Масляный насос двигателя

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах

Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять

Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

С чего начать

Многие автомобилисты задаются вопросом — с чего начать ремонт бензиновых двигателей? Ответ достаточно прост — необходимо определить признаки: а вообще необходим ли ремонт узла, или проблема кроется в чем-то другом? Для этого придется провести ряд диагностических процедур. Они делятся на 2 типа: электронные и механические.

Электронная диагностика может показать необходим ли ремонт авто в части электроники и есть ли вообще проблемы. Для этого проводится проверка электронного блока управления двигателем, а также состояние всех датчиков и соединений. Если проблемы не выявлено, то не стоит и лезть далее, поскольку можно создать проблему, которую придется решать.

Механическая диагностика потребует много времени, сил и знаний. Для проведения этой операции, в интернете есть инструкция, но в этой статье постараемся объяснить все намного детальнее и понятнее. Если в процессе проведения диагностических операций были обнаружены проблемы, то придется разбирать и проводить ремонт бензиновых двигателей.

Кстати для этого есть руководство по ремонту двигателя, которое выпускает завод изготовитель, как в бумажном, так и в электронном виде. Итак, рассмотрим процесс ремонта машины, а точнее ее силового агрегата более детально.

Обкатка двигателя после капитального ремонта

Обкатка двигателя после капремонта напоминает обкатку мотора на новом автомобиле. Новые детали, установленные в мотор, нуждаются в «притирке», когда сглаживаются микроскопические неровности на деталях движка. Хорошо обкатанный двигатель значительно продлевает ресурс мотора после капитального ремонта по сравнению с необкатанным движком.

Всего существует несколько вариантов обкатки движка.

  1. Холодная обкатка на стенде. Это оптимальный вариант обкатки, позволяющий контролировать все процессы в двигателе авто. При этом варианте все детали и узлы мотора работают в штатном режиме, но сам двигатель не запущен. Для этого автомобильный движок подсоединяется к стенду, в него залиты масло и охлаждающая жидкость. Привод обеспечивается электромотором, который через карданный вал подсоединен к коленчатому валу автомобильного движка. Всем процессом руководит компьютерная программа, задающая количество оборотов, опираясь на показания датчиков.
  2. Горячая обкатка на стенде также проводится специалистами СТО. Проводится в двух режимах: без нагрузки и с нагрузкой. При горячей обкатке автомобильный двигатель запускается. В первом режиме мотор сначала обкатывается на пониженных оборотах, начиная от 1000 Об/мин. Постепенно частота оборотов повышается, последний этап проводится при максимально возможных оборотах движка. На втором этапе проводится обкатка с нагрузкой, нагружателем выступает электромотор стенда. Двигатель нагружается при полной подаче топлива. Частота оборотов при начале обкатки под нагрузкой — 1200 Об/мин, затем количество оборотов увеличивается.
  3. Естественная обкатка двигателя. В этом варианте автовладелец самостоятельно обкатывает движок в процессе эксплуатации автомобиля.

При самостоятельной обкатке необходимо тщательно подходить к рекомендациям специалистов и ни в коем случае не давать полную нагрузку мотору. Первый пуск двигателя после капитального ремонта — самый ответственный момент при естественной обкатке. В двигатель заливается новое моторное масло до верхней планки щупа.

Перед запуском необходимо полностью зарядить АКБ, чтобы она смогла осуществить первый поворот коленвала. На карбюраторных автомобилях необходимо подкачать топливо вручную. После запуска мотора необходимо контролировать уровень масле в движке. Если лампочка низкого давления масла не погасла через несколько секунд, то нужно срочно заглушить мотор. Движок прогревается до уровня около 90 °C. В процессе нагрева нужно опять же контролировать давление масла, его уровень должен составлять от 0,4 до 0,8 кг/см 2 . После нагрева до указанных величин необходимо заглушить мотор. Как только двигатель остынет до температуры в 30–40 °C, мотор снова запускается. Всего таких циклов необходимо совершить 1–2 десятка. Далее мотор обкатывается на более высоких оборотах — 1000 Об/мин, 1500 Об/мин и 2000 Об/мин. В каждом режиме мотор обкатывается 3–5 минут

В дальнейшем можно осторожно начинать движение. Первые 2–3 тыс

км максимальная скорость автомобиля не должна превышать 60 –70 км/ч, после достижения этого рубежа нужно пройти ТО, где следует заменить моторное масло, так как в нем накапливаются продукты износа. Также регулируются зазоры клапанов, обороты холостого хода и натяжение цепи ГРМ. После ТО «максималку» можно увеличить до 90 км/ч.

Окончательная притирка деталей и узлов мотора происходит на отметке в 10 тыс. км пробега после капитального ремонта. После этого движок готов к полным рекомендованным нагрузкам.

Источник

Снятие и установка масляного насоса ВАЗ 2170

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра»).

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

Предупреждение

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.

4. Отсоедините колодку жгута проводов от датчика положения коленчатого вала.

5. Поддев двумя отвертками, снимите шкив с коленчатого вала.

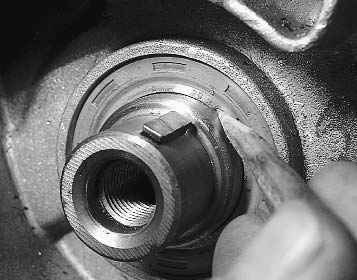

6. Выньте шпонку из паза коленчатого вала.

7. Снимите масляный картер двигателя (см. «Замена прокладки масляного картера»).

8. Ключом «на 8» выверните три болта крепления маслоприемника…

9. …и снимите маслоприемник.

10. Очистите от грязи и промойте уайт-спиритом сетку маслоприемника. Если сетку не удается очистить или она повреждена, замените маслоприемник.

11. Замените порванное или потерявшее упругость уплотнительное кольцо маслоприемника.

12. Выверните шесть болтов крепления масляного насоса к блоку цилиндров, сдвиньте масляный насос отверткой, вставив ее между насосом и крышкой коренного подшипника…

13. …и снимите насос с прокладкой.

Полезный совет

При каждом снятии масляного насоса заменяйте прокладку новой. Устанавливайте только фирменную прокладку заводского изготовления, прокладка другой толщины вызовет нарушение нормальной работы насоса.

14. Очистите привалочные поверхности блока цилиндров и корпуса насоса от остатков старой прокладки.

15. Перед установкой заполните полость масляного насоса консистентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двигателя.

16. Поверните ведущую шестерню масляного насоса для правильной установки на коленчатый вал: выступы на ведущей шестерне должны совпасть…

17. …с лысками на коленчатом валу.

18. Смажьте рабочую кромку сальника моторным маслом. При установке насоса аккуратно заправьте рабочую кромку сальника на шейку ко ленчатого вала с помощью деревянной палочки. После этого заверните болты крепления насоса.

19. Установите все снятые детали в обратном порядке.

20. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

21. Отрегулируйте натяжение ремня привода генератора (см. «Замена ремня привода генератора»).

22. Залейте масло в двигатель (см. «Замена масла в двигателе и масляного фильтра»).

Полезный совет

При установке нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр.

Видео про «Снятие и установка масляного насоса» для ВАЗ 2170

https://youtube.com/watch?v=ejhiqUN-WOA

Масляный насос ВАЗ, УСТАНОВКА, Oil pump VAZ, INSTALLATION.

Ваз 16V установка ремня ГРМ, замена маслонасоса, о датчике коленвала

ВАЗ 2110 ЗАМЕНА МАСЛЯНОГО НАСОСА Ремонт Своими руками!

Шатунно-поршневая группа

При разборке шатунно-поршневой группы рекомендуется шатун в сборе с поршнем закрепить в тисках, снять с помощью приспособления поршневые кольца, вынуть круглогубцами стопорные кольца поршневого пальца. При снятии маслосъемного кольца необходимо с помощью приспособления снять кольцевые диски, затем вручную вынуть расширители. Для выпрессовки поршневого пальца следует нагреть поршень в масле или в электронагревательном приборе до температуры 55 °С, выпрессовать поршневой палец с помощью оправки и отсоединить поршень от шатуна. Затем необходимо проверить состояние поршневого пальца, поршня и втулок верхней головки шатуна.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

  1. Следить за уровнем масла и регулярно менять его.
  2. Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
  3. Заливать качественное топливо, рекомендуемое заводом-изготовителем.
  4. Разумно эксплуатировать машину, не допуская перегрузки.
  5. Ограничить до минимума время работы автомобиля на холостых оборотах.
  6. Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Ремонт двигателя — инструкция

Рекомендуем перед тем, как проделать “капиталку” своими силами, тщательно изучить “матчасть”: почитать профильные форумы, пообщаться с опытными автовладельцами и профессионалами СТО. Взвесьте все риски. Найдите видео с пошаговым описанием процесса.

В капитальный ремонт двигателя своими руками входит:

  • съем, разборка и очистка движка;
  • диагностика поломок и оценка изношенности всех запчастей;
  • дефектовка элементов (включает проверку трещин на корпусе, замер зазоров, изучение коленчатого вала, исследование геометрии трущихся запчастей для сравнения с нормативами);
  • восстановление головки цилиндрического блока (удаление трещин, ремонт втулок, приведение в порядок фасок клапанных седел, монтаж маслосъемных колпачков, замена клапанов, распредвала и толкателей);
  • ремонт блока цилиндров (расточка, обработка абразивными средствами, обновление гильз, устранение механических дефектов, реставрация ниши коленвала и выравнивание прилегающей зоны);
  • восстановление или замена коленвала;
  • сбор и установка мотора;
  • “холодная” обкатка движка (для притирки деталей);
  • корректировка холостых оборотов и зажигания;
  • очистка выхлопа.

Ремонт генератора своими руками

Генератор представляет собой устройство, которое осуществляет преобразование механической энергии в электрическую. Благодаря наличию данного прибора все системы автомобиля работают исправно. Кроме этого, именно генератор заряжает аккумуляторную батарею в машине и питает силовой агрегат.

Учитывая это, необходимо понимать, что поломка генератора приводит к тому, что АКБ не получает нужного заряда, из-за чего могут возникнуть серьезные проблемы.

По этой причине многие автомобилисты осуществляют ремонт генератора своими руками в случае появления различных неисправностей. Рассмотрим типичные неисправности генератора.

Распространенные поломки

Как правило, о наличии сбоев в работе генератора свидетельствует следующее:

  • генератор обеспечивает подачу недостаточно высокого напряжения;
  • на панели приборов загорается соответствующий индикатор;
  • генератор вообще не вырабатывает электричество;
  • посторонние звуки, которые появляются во время работы генератора.

Профилактические действия

Прежде чем приступить к ремонту генератора своими руками, советуем выполнить проверку данного прибора, для чего его надо разобрать. Ещё до этого желательно убедиться в том, что ремень генератора натянут (подробнее о том, как выполняется натяжка и замена ремня генератора читайте в соответствующей статье).

Для проверки необходимо надавить на центральную часть ремня с помощью пальца. Если ремень натянут нормально, он опустится максимум на 5 мм. Если же ремень установили совсем недавно, он должен прогибаться лишь на 1-2 мм.

Обратите внимание

Об износе ремня свидетельствует недостаточно сильная натяжка. В таких случаях подтягиваем ремень генератора. Кроме этого, профилактика заключается в прокручивании натяжного ролика генератора.

Если во время этого появляются посторонние шумы и скрипы, придется воспользоваться маслом либо заменить данный элемент.

Проверка состояния генератора

Для того чтобы определить техническое состояние устройства необходимо подготовить следующее:

Вольтметр.
Амперметр.
Реостат.

Для определения частоты вращения ротора придется воспользоваться тахометром (если этот прибор установлен на приборном щитке возле спидометра, вам повезло). Если генератор исправен, этот показатель составит минимум 2 тыс. оборотов в минуту.

В каких случаях нужен ремонт генератора

Сначала мы упомянем некоторые факторы, которые могут привести к выходу из строя рассматриваемого прибора. Если в вашем автомобиле генератор не вырабатывает заряд, скорее всего, причины в следующем:

  • износ либо поломка щеток генератора;
  • замыкание обмотки или обрыв в роторной либо статорной цепи;
  • плохие контакты либо выход из строя предохранителя;
  • поломка реле регулятора.

В большинстве таких ситуациях придется покупать новые элементы прибора и производить их замену. А для этого необходимо знать, как разобрать генератор.

Сначала необходимо снять щеткодержатель, а также регулятор напряжения (для этого следует осторожно открутить соответствующие крепления).
Вытянуть натяжные болты, а также крышку и статор.

Снять крышку, предварительно отключив фазные обмотки от выводов, расположенных на блоке выпрямления.
Снять гайку крепления шкива и сам шкив с вала.

Снять крышку генератора (понадобится соответствующий съемник).

Ремонт основных неисправностей генератора своими руками

Если произошло замыкание обмотки, заменой элемента обойтись не удастся. В случае обрыва обмотки её можно восстановить или установить новые провода. Нередко проблема возникает возле контактных колец.

Помимо этого, поломка может быть вызвана распайкой одного из окончаний обмотки. Для выхода из ситуации отматываем виток в зоне разрыва с роторной обмотки.

После этого удаляем отломанную часть обмотки с контактного кольца и припаиваем в это место предварительно отмотанный провод. Если провод просто отпаялся, его надо просто припаять обратно.

Если генератор обеспечивает чрезмерно сильный либо слабый заряд, необходимо заменить реле. Если во время проверки напряжения вы убедились, что генератор работает нормально, однако на приборном щитке горит лампочка, это может свидетельствовать о том, что сгорел соответствующий диод. Эти диоды расположены в генераторе, для их замены прибор придется разбирать.

Как видите, ремонт генератора своими руками вполне реально сделать. Для этого нужно иметь лишь определенные знания и немного навыков. Во время проверки и замены отдельных элементов устройства советуем придерживаться основных правил безопасности.

Многие автомобилисты сталкиваются с проблемой свиста ремня генератора. О её устранении читайте в одной из наших статей.

Замена масляного насоса на ваз 2109, 2108

Силовая установка современного автомобиля оснащена несколькими насосами. Их можно назвать «сердцами», каждое из которых перекачивает определенную жидкость – топливо, тосол или масло. Сегодня мы поговорим об одном из них – масляном. Поскольку диагностику этого узла невозможно провести без частичной разборки мотора, состояние насоса определяется по косвенным признакам.

В случае его неисправности события чаще всего разворачиваются следующим образом: на панели приборов зажигается контрольная лампочка давления масла. Автолюбитель проверяет его уровень и видит, что он в норме (или доливает масло при необходимости), однако лампа и не думает гаснуть, что приводит к необходимости поиска неисправности.

Причин, по которым загорелась лампа, может быть немало, но, вероятнее всего, сломался датчик давления масла или что-то не так с насосом. В этой статье мы расскажем, как правильно заменить этот агрегат на ВАЗ-2109 и других автомобилях этого семейства.

Где находится масляный насос на Ваз 2109

Его месторасположение находится за шкивом коленвала. Вследствие этого обстоятельства до него не получится добраться без снятия некоторых деталей, в частности, самого шкива и поддона картера. Ниже приведена фотография, на которой изображен масляный насос на его посадочном месте.

Когда нужно менять масляный насос

Если насос неисправен, происходят следующие вещи:

  • Падает давление масла, в результате чего как раз и зажигается соответствующая контрольная лампочка на приборной панели.
  • Увеличивается расход масла, и его постоянно приходится доливать (однако такое случается не всегда).

Как заменить масляный насос на ваз 2109, 2108, 21099

Инструменты:

Прежде чем вы начнете замену, подготовьте все необходимые инструменты. Это набор гаечных ключей, набор головок, карданный шарнир и удлинитель. Если насос будет заменятся на новый, то купите необходимую запчасть (ее каталожный номер «2108-1011010″). Кроме того, загоните машину на яму или эстакаду, иначе вам будет очень трудно добраться до насоса.

Снятие:

1) Демонтируйте датчик положения коленвала. Следует заметить, что это актуально только для инжекторного мотора, если двигатель карбюраторный, пропустите этот пункт.

2) Слейте моторное масло.

3) Далее демонтируйте зубчатый шкив.

4) Теперь можно снимать поддон картера. Затем отыщите маслоприемник и выкрутите болты, которыми он крепится, после чего снимите его.

5) Возьмите головку нужного размера и удлинитель, и с их помощью выкрутите 6 болтиков, которыми масляный насос крепится к блоку двигателя

Будьте крайне внимательны, поскольку под болтами находятся шайбы, и очень важно не потерять их

6) В идеале после п.6 насос должен сняться, но на практике так бывает не всегда. Если это ваш случай, возьмите отвертку потолще, вставьте ее между насосом и коренным подшипником и аккуратно покачайте (помните, подшипник повреждать нельзя!).

7) Аккуратно снимайте маслонасос.

Установка:

1) Перед тем, как вы будете устанавливать новый агрегат, выполните одну очень важную процедуру. Вам надо найти ведущую шестерню и повернуть так, … (продолжение ниже)

2) Чтобы ее положение совпадало с особыми лысками, расположенными на коленчатом валу.

3) Теперь возьмите немного моторного масла и промажьте передний сальник коленвала (если точнее – его рабочую кромку).

4) Кромка сальника смазана? Устанавливайте насос на коленвал. Для этого вам понадобится обыкновенный карандаш. Он будет нужен, чтобы заправить сальник на его место (это надо делать строго незаточенным концом карандаша!). После этого закрутите обратно 6 болтиков, крепящих маслонасос, не забыв про шайбы.

5) Теперь осуществите сборку остальных деталей в порядке, обратном процессу снятия. Архиважно!

Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса.

Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Дефектовка

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

  • Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
  • Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
  • Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
  • Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Конструкция маслонасоса очень проста и включает следующие элементы:

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
