Основные признаки неисправности масляного насоса

Особенности конструкции и принцип функционирования рядного ТНВД

Рядный вид является «родоначальником» насосов высокого давления, поскольку именно эти ТНВД использовались на первых дизельных установках и применение он, хоть уже и ограниченное, находит и сейчас.

Особенность его заключается в том, что для каждой форсунки предусмотрена своя топливная секция (с одной рабочей парой). Все секции размещены в ряд, отсюда и название типа ТНВД. Разновидностью его является V-образный насос, у которого секции располагаются в два ряда. Также стоит отметить, что он полностью механический, и только в последних модификациях стали использовать электромеханические регуляторы момента подачи топлива.

V-образный ТНВД

В нем плунжеры приводятся в действие от кулачкового вала, который получает вращение посредством привода от коленвала. При этом кулачки воздействуют на поршни секции не напрямую, а через роликовые толкатели. Возвратное передвижение плунжера обеспечивается пружиной.

Интересно в этом типе ТНВД организована регулировка количества топлива, подающегося на форсунки после сжатия. Для этого в гильзе проделано два отверстия – впускное и выпускное, причем первое находится ниже второго. Также на рабочей поверхности поршня сделана винтовая проточка. За счет проворота гильзы относительно плунжера и удается регулировать порции топлива.

А работает все так: при движении вверх, поршень перекрывает оба отверстия, и начинается сжатие топлива. Но при поднятии до определенного уровня, проточка на поршне соединяется со сливным отверстием, из-за чего давление падает, поскольку топливо начинает стекать по проточке, и нагнетательный клапан закрывается, прекращая его закачку в магистраль. За счет изменения расположения сливного отверстия относительно плунжера можно регулировать уровень совпадения его с проточкой.

К примеру, при работе мотора под нагрузкой необходимо обеспечить подачу большего количества топлива. Для этого втулка поворачивается так, чтобы отверстие с проточкой совпало как можно позже, тем самым порция дизтоплива, которая пройдет через нагнетательный клапан, будет увеличена.

Для проворота втулки используется рейка, которая имеет постоянное зацепление с зубчатым сектором, установленным на внешней поверхности гильзы. Причем эта рейка воздействует на все топливные секции одновременно, что обеспечивает синхронность регулирования дозировки.

Рядный ТНВД

Как уже отмечено, ТНВД помимо сжатия обеспечивает еще и соблюдение момента впрыска. Причем в рядном типе это организовано очень просто – плунжерная пара срабатывает точно на конце такта сжатия. Но здесь имеется очень важный момент – чем крупнее порция впрыскиваемого топлива, тем больше времени нужно, чтобы его подать. То есть, при работе мотора под нагрузкой, впрыск должен начаться раньше.

И это обеспечивает регулятор опережения момента впрыска. В полностью механическом насосе в его качестве выступает центробежная муфта, установленная на кулачковом валу насоса.

В конструкцию этой муфты входят подпружиненные грузики, которые за счет центробежной силы могут расходиться, преодолевая усилие пружин. Это расхождение приводит к тому, что кулачковый вал меняет угол (проворачивается) относительно своего привода. То есть, чем выше скорость вращения этого вала, тем на больший угол грузики его провернут. В результате кулачок будет раньше набегать на толкатель плунжера и момент начала впрыска изменяется.

Центробежная муфта

Также в конструкции используется электромеханический регулятор момента подачи топлива. В такой конструкции электроника посредством датчиков отслеживает параметры работы силовой установки и на их основе через исполнительные механизмы управляет углом начала подачи дизтоплива.

Механический регулятор момента подачи топлива

Насосы рядного типа отличаются высокой надежностью и неприхотливостью к качеству топлива. Но из-за ряда недостатков, среди которых значительные габаритные размеры и сравнительно медлительное реагирование на изменение режимов работы мотора, использование этого вида ТНВД сейчас ограничено. Он пока еще применяется на тяжелой технике, что же касается автомобильного транспорта, то его вытеснили другие типы насосов.

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

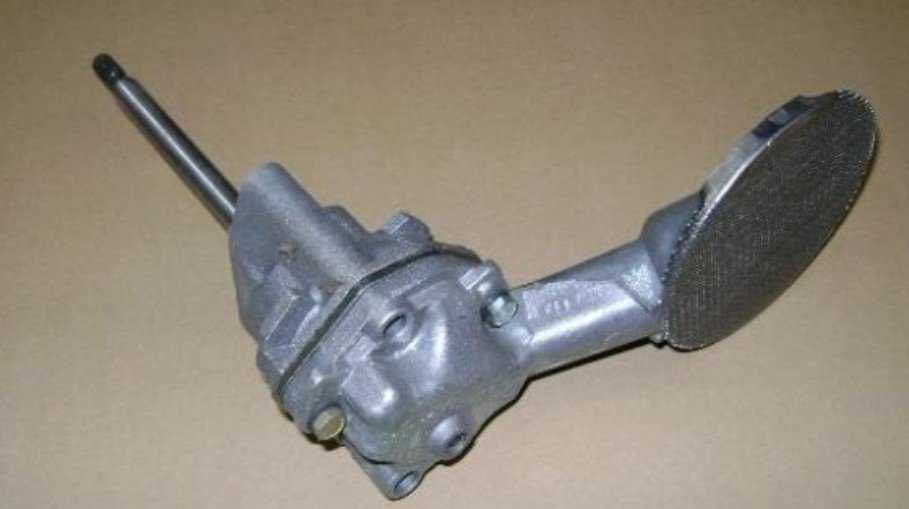

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Типы масляных насосов

На автомобилях ВАЗ в разное время применялись различные типы насосов. Перечислим их:

насосы нерегулируемые. В их конструкции отсутствует редукционный клапан, так что давление в смазывающей системе всегда остаётся постоянным;
насосы регулируемые. Они оборудованы редукционным клапаном, так что давление в смазывающей системе автомобиля может меняться в зависимости от оборотов мотора;
насосы роторные. Главный элемент такой конструкции — ротор с небольшими металлическими лопастями, который и перекачивает масло. В регулируемых насосах этого типа помимо ротора всегда имеется статор с пружиной. Это устройство обеспечивает постоянное давление в системе смазывания независимо от скорости вращения коленвала;
насосы шестеренные. В насосах такого типа ротор с лопастями отсутствует. Его функцию выполняет пара шестерёнок с длинными зубьями. Эти зубья играют роль лопастей при перекачке масла.

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Привод масляного насоса

Привод маслонасоса — это та деталь, о которой нужно сказать отдельно. Дело в том, что именно от него зависит длительность работы всего мотора. Сама приводная часть маслонасоса состоит из нескольких деталей:

паразитный вал;
шестерёнка промежуточная;
малый вал;
большой вал.

Привод считается простой деталью насоса, однако шлицы шестерни быстро изнашиваются в процессе эксплуатации

Большинство случаев поломки масляного насоса связывается именно с поломкой привода, а точнее — с износом шлицов шестерни. Чаще всего шлицы «слизываются» при запуске машины зимой, в этом случае повторно заводить мотор нельзя.

Износ шестерни — это необратимый процесс во время длительной эксплуатации машины. Если зубчики шестерёнки начинают проскальзывать, то давление в масляной системе будет ниже рабочего. Соответственно, двигатель не получит того количества смазки, которое ему необходимо для штатной работы.

Как заменить привод насоса

Замена шестерни привода — процедура непростая, однако после тщательной подготовки можно снять привод и отремонтировать его:

Снять распределитель зажигания авто.
Чтобы извлечь промежуточную шестерёнку, потребуется специальный съёмник. Однако можно обойтись и простой деревянной палочкой с диаметром около 9–10 мм. Палочку нужно забить молотком в шестерню, после чего прокрутить её по часовой стрелке. Шестерёнка после этого легко выйдет наружу.
На место износившейся шестерни установить новую посредством обычной палочки.
Поставить на место распределитель зажигания.

Видео: замена приводного механизма маслонасоса

Что такое «кабанчик» и где он находится

В составе механизмов ВАЗ 2106 есть вал, который и носит название «кабанчика» (или «поросёнка»). Сам вал приводит в действие масляный насос автомобиля, а также бензиновый насос и датчики. Поэтому, если «кабанчик» вдруг выходит из строя, то и машина перестаёт нормально функционировать.

Промежуточный вал располагается в моторном отсеке ВАЗ 2106 с лицевой стороны блока цилиндров. На «шестёрке» «кабанчик» запускается с помощью цепной передачи. Этот вал имеет крайне простое строение — всего две шейки. Однако если втулки на шейках сильно изношены, работа масляного насоса и других механизмов будет затруднена. Поэтому при проверке насоса обычно смотрят и на работу «кабанчика».

Вал, названный «кабанчиком» монтируется в передней части ГБЦ

Работу с масляным насосом на ВАЗ 2106 можно провести своими силами в гараже. Главная особенность отечественных «шестёрок» как раз и заключается в неприхотливости обслуживания и простоте конструкции. А ремонт масляного насоса и регулировку давления в системе разрешается проводить самостоятельно, так как особенных требований к этой процедуре не существует.

Инструкция по проверке

Итак:

Сначала проверьте исправность электрической цепи, идущей от датчика к панели приборов. Киньте провод, идущий от датчика к двигателю на массу, лампочка погаснет при исправной цепи.
Второй причиной может стать фильтр масла. Определяется такая поломка, выкручиванием датчика давления масла.Он должен быть смочен маслом, сухой датчик означает, что забился фильтр, либо заел его клапан.
Когда замена фильтра не дает эффекта, вскрывайте поддон, и проверяйте сам маслоприемник и состояние его резинового уплотнительного кольца.
После этих проверок остается одна причина — это поломка самого агрегата.

К сведению:

На двигателе модели ВАЗ 2110 установлена комбинированная система смазки. На машинах этой модели присутствует шестереночный масляный насос, который располагается в переднем торце блока цилиндров.
Специальные шестерни, имеющие трохоидальное внутреннее зацепление, уменьшают при вращении механические потери.
Сам масляный насос, оснащен полно — поточным не разборным фильтром. С перепускным и противодренажным и клапанами.Это устройство обеспечивает хорошую циркуляцию масла, смазку через все узлы ДВС (Двигателя внутреннего сгорания).
Работает он за счет вращения коленчатого вала. Метод соединения с коленчатым валом происходит напрямую, что характерно для всех автомобилей ВАЗ, имеющих передний привод.
На полноприводных и классических моделях система дополняется специальными передаточными частями: цепью ГРМ, промежуточным валом, набором шестерней, осуществляющих передачу вращающего момента от коленчатого вала.
Срок эксплуатации этого насоса от 120 тыс. км, он исправно работает, когда двигатель уже двигатель прошел капитальный ремонт. Однако в процессе эксплуатации не исключены поломки.

Если все же требуется замена, масляный насос ваз 2110 вам лучше выбрать из числа надежных фирм производителей.

Порядок работы

Итак:

Отсоединяем минусовой провод от клеммы аккумуляторной батареи.
Сливаем масло с двигателя (через сливную пробку в поддоне картера).
Вынимаем ремень привода распредвала.

Теперь снимаем масляный картер.
На двигателях, имеющих систему впрыска топлива, отсоединяем колодку с проводками от датчика, считающего обороты коленвала.
При помощи двух отверток, снимаем шкив с коленвала.

Вытаскиваем шкив двумя отвертками

Если в пазу коленвала шпонка сидит не плотно, достаем ее, чтобы не потерялась.
Отворачиваем болты, крепящие маслоприемник (болтов три, под болтами находятся плоские шайбы) и снимаем маслоприемник.
Очищаем от грязи и промываем уайтспиритом сетку маслоприемника. Когда сетка не отмывается либо повреждена, производим замену маслоприемника.
Заменяем потерявшее упругость либо порванное уплотнительное колечко маслоприемника.
Откручиваем болты, крепящие масляный насос к блоку цилиндров (их шесть) и снимаем насос вместе с прокладкой. Будьте внимательны – под болтами расположены плоские шайбы.

Откручиваем болты, крепящие насос

Поворачиваем ведущую шестерню насоса для правильной постановки на коленвал: выступы на шестерне должны совпадать с лысками на коленвалу.
Прежде чем установить насос на место, смазываем кромку сальника маслом.
При постановке насоса на место, аккуратно заправляем рабочую кромку его сальника на шейку коленвала при помощи деревянной палочки.
Только после этого закручиваем болты, крепящие насос.
Затем устанавливаем все детали назад в обратной последовательности.
Регулируем натяжку ремня привода распредвала.

Это интересно: Что делать, если двигатель пошел в разнос?

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах

Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять

Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Как определить неисправность масляного насоса

Как проверить масляный насос, не снимая

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Сетка маслоприемника

Проверка редукционного клапана

Что нагнетает давление масла в системе?

Тут все просто — есть специальный масляный насос, который забирает масло из поддона двигателя и качает его по системе. Обычно он устанавливается в поддоне двигателя и приводится в движение при помощи специальных шестерен, которые крутит двигатель при работе.

Масло по многим каналом начинает подаваться в нужные места под давлением, как я уже писал это коленчатый вал и его вкладыши, распределительный вал и его «постель», поршни, да много чего.

Именно насос и отвечает за давление, если насос остановится, то показатель давления упадет до нуля. ЭТОГО ДОПУСКАТЬ НЕЛЬЗЯ! Потому как смазка двигателя вообще не будет производиться, что приведет к моментальной поломки, особенно на высоких оборотах.

НО зачастую масляный насос, не останавливается, а просто начинает хуже качать, это говорит о его износе, вот почему нужно знать давление масла в двигателе! Чтобы вовремя отреагировать на ближайший выход из строя масляного насоса.

Признаки неисправности маслонасоса

Для двигателя внутреннего сгорания одинаково опасны как снижение, так и существенное повышение давления масла относительно значения, установленного заводом-изготовителем. В первом случае возрастает износ механических элементов, увеличивается доля неравномерного разрушения опорных поверхностей под действием ударных нагрузок и механических загрязнений, возникает опасность перегрева двигателя. Во втором случае снижается вязкость масла, а следовательно – его свойства, повышается температура, нарушается режим смазки деталей и распределение материала между ними. Обычно именно по отклонению давления от номинального можно судить о неисправности масляного насоса. Ее несложно заметить, считав показания манометра или контрольной лампы, расположенной на панели приборов. Однако и эти устройства могут давать сбои.

Перегрев ДВС, наличие местных точечных подтеков масла свидетельствуют о превышении номинального давления, что может быть вызвано неправильной регулировкой или неисправностью редукционного клапана масляного насоса. В то же время, перегрев ДВС, сопровождающийся гулом и металлическим лязгом при работе говорит о падении давления, которое, в свою очередь, может быть вызвано следующими факторами:

износом шестерен;
разгерметизацией корпуса;
проскальзыванием шкива привода или обломом шпонки;
заклиниванием редукционного клапана в открытом положении.

Тем не менее, подобные признаки могут наблюдаться и при других неисправностях системы смазки. Примером может служить засорение масляных магистралей продуктами износа, засорение полноточных фильтров, несоответствие типа масла рекомендуемому. Поэтому с уверенностью утверждать о факте поломки маслонасоса можно только после комплексной диагностики системы смазки.

Основные неисправности смазки двигателя. Проблемы со смазкой двигателя автомобиля

Смазка двигателей является одним из наиболее важных факторов, когда речь идет о хорошем профилактическом обслуживании. Двигатель транспортного средства нуждается в особом уходе. При правильном выполнении профилактическое обслуживание можно увеличить срок его службы, повысить производительность и даже помочь в экономии топлива.

Предотвращение потенциального повреждения и выхода из строя оборудования связано с рядом факторов, начиная от спецификаций проекта и заканчивая вопросами, связанными с эксплуатацией и обслуживанием материалов.

Одним из ключевых факторов в надлежащем плане профилактического технического обслуживания является использование качественного смазочного масла и его замена, проводимая с интервалами, рекомендованными производителем.

Проверка давления манометром

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
отрезок шланга, который будет соединять манометр и переходник.

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре

Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла

Техника измерения

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.
