Настройка и ремонт системы зажигания двс

Поврежден сам ключ

При длительной эксплуатации ключ может попросту сломаться и износиться. Контакты стираются, деформируются.

Тут вам поможет запасной ключ, который есть практически всегда и у всех. Если запасного нет, можно попробовать восстановить старый. Но это актуально в ситуации, когда его погнули и деформировали. Стертые контакты нарастить своими руками невозможно.

Стертые ключи обычно советуют вставить и попробовать провернуть в разных положениях и с различным усилием. Есть вероятность, что попасть в секретку получится, и двигатель запустится. Но в ближайшее время ключ нужно заменить.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

  • Стробоскоп;
  • Набор ключей;
  • Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

  1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

    . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

  2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
  3. Послабляем гайки крепления распределителя;
  4. Включаем зажигание, но авто не заводим;
  5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
  6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

  • двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
  • ухудшение динамики движения: вялый разгон;
  • повышенный расход горючего;
  • хлопки в глушителе;
  • вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

  • на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
  • очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
  • минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.
  • пустите двигатель и направьте лампу стробоскопа на шкив;
  • риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
  • если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

  • из 1-го цилиндра выкрутите свечу зажигания;
  • прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
  • одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
  • снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
  • слегка открутите гайку крепление трамблера;
  • один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
  • включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
  • если она горит, покрутите трамблер, добиваясь ее погасания;
  • закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

  • прогрейте силовой агрегат до рабочей температуры;
  • ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
  • добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
  • зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие — это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра. Но можно провести настройку и «на глаз». Все, что потребуется для такой регулировки — это накидной ключ на 10. Алгоритм следующий:

  1. Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
  2. Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
  3. Запускаем двигатель, прогреваем его до рабочей температуры.
  4. Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
  5. Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) — мы имеем слишком раннее зажигание
    . Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
  6. Добившись нужного результата, закручиваем гайки крышки.

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

  • отвёртка плоская;
  • металлический щуп толщиной 0,35 мм;
  • ключ рожковый размером 13 мм;
  • автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
  • ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
  • ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

  • Аккуммуляторная батарея;
  • Коммутатор;
  • Свечи зажигания;
  • Датчика распределитель;
  • Высоковольтные и низковольтные провода;
  • Катушка зажигания;
  • Дополнительное стартерное реле;
  • Добавочный и помехоподавляющий резистор;
  • Указатель тока;
  • Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

  • Сопоставление момента возникновения искры и работы двигателя;
  • Достаточная мощность искры;
  • Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

  • Датчик-распределитель;
  • Токоразносная пластина (бегунок);
  • Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

  • Правильно отрегулирован зазор между электродами свечи;
  • Исправная катушка зажигания;
  • Нужная форма импульсов коммутатора;
  • Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Назначение и преимущества электронной конструкции

Важную роль системы воспламенения топлива автомобилей не трудно понять, если перечислить основные требования к ее работе:

  1. Образование искры в цилиндре для сгорания бензиново-воздушной смеси в конце такта сжатия.
  2. Обеспечение своевременного момента подачи искры с учетом того, какая схема работы цилиндров реализована в моторе, и с учетом опережения углов зажигания.
  3. Снабжение искры нужным запасом энергии, достаточным для начала процесса горения. Этот параметр зависит от состава смеси, ее плотности и температуры.
  4. Сохранение высокого уровня надежности с учетом ресурса двигателя.

Рабочая схема исполнения возможной системы зависит от типа поколения двигателя, и носит следующие названия:

  • контактно транзисторная система зажигания;
  • бесконтактная система;
  • система зажигания на основе микропроцессора.

Особенности различных типов систем

В первом случае импульс тока передается в нужном направлении при соединении любых двух контактов. За счет наличия вращающихся элементов такая система не является надежной. Кроме того, после очередного ремонта приходится проводить точные настроечные действия своими руками.

Так называемое бэсз является следующим поколением в линейке возможных типов системы. Преимущество заключается в возможности передачи импульса большей энергии без потери на нагрев. Также стоит учитывать, что зажигание бесконтактное практически не имеет периодических регулировочных операций.

В конструкцию входят определенные составные устройства:

  • устройство выключения зажигания;
  • источник питания;
  • преобразующая катушка;
  • провода и свечи цилиндров.

Устройство электронного типа

Чтобы электронная система зажигания эффективно работала, ею управляет электронный блок. Его назначение выражается в приеме, анализе различных данных, и выдача указаний по формированию актуального режима образования искры. Многочисленные датчики, установленные в разных системах автомобилей, в постоянном режиме собирают следующую информацию:

  1. Параметры кривошипно-шатунного механизма. Отслеживается положение коленчатого вала и частота вращения.
  2. Параметры газораспределительного механизма. Контролируется положение распределительного вала.
  3. Работа системы охлаждения мотора. Уточняется рабочая температура и оценивается нагрузка на мотор.
  4. Выхлопная система. Контролируется состав отработанных газов.

Дополнительно производители вводят и другие датчики контроля различных параметров. Например, часто фиксируется процесс детонации, что связывается с низким качеством топлива или указывает на изменившееся октановое число бензина.

Дальнейшее совершенствование автомобилей приводит к появлению таких датчиков:

  • положения электронной педали газа;
  • массового расхода воздуха;
  • давления в топливной магистрали.

Такая разносторонняя информация позволяет не только обеспечить качественный процесс искрообразования, но и значительно улучшает топливную экономичность двигателя. В этом случае вопрос – какое лучше зажигание использовать, отпадает сам собой.

Единственным недостатком совершенного электронного зажигания с множеством датчиков является трудность доработки двигателя под использование электронного блока управления.

Разместить датчики и научить их согласованно работать – непросто. Поэтому стоит рассмотреть более доступную схему – бесконтактного зажигания.

Работа электронного зажигания

Поступающие сигналы датчиков обрабатываются электронным блоком по разработанному алгоритму. В результате система зажигания подает электронный сигнал на воспламенитель. Это устройство производит включение транзистора, что обеспечивает прохождение тока на первичную обмотку катушки зажигания. В нужный момент времени цепь первичного тока разрывается, повышается напряжение накопленного тока на первичной обмотке. Импульс уходит на нужную свечу.

В процессе работы анализируется скорость вращения коленчатого вала и нагрузка на двигатель. Это позволяет при необходимости корректировать угол опережения зажигания, увеличивая отдачу двигателя.

Когда и зачем нужно настраивать?

Прежде чем перейти к ответу на вопрос, уделим немного внимания теоретическому пониманию предмета. Когда вещество в цилиндрических колбах двигателя сгорает, то делает это не сразу, а постепенно, при мгновенном распаде проблем с предварительным воспламенением не было бы. Но топливовоздушной смеси требуется время, исчисляемое в долях секунды. Если добавить к этому уравнению, что коленчатый вал вращается вокруг своей оси с непостоянной скоростью то, получаем проблему – вещество будет сгорать или раньше времени, или немного позднее. Итогом станет нестабильная служба движка он будет перегреваться, что приведет к детонации и завершению работы раньше эксплуатационного срока.

  • Слишком ранее зажигание приведет к тому, что давление от газов будет мешать движению и попаданию поршня к верхней точке. Это приведет к тому, что мощность станет меньше, и будет больше потреблять топлива из-за нестабильного покачивания при малых оборотах.
  • А позднее зажигание приведет к тому, что воздушно-топливные элементы будут долго сгорать, сердце транспорта из-за этого перегреется и топлива будет уходить больше.

Чтобы избежать этих неприятных последствий, не мешает сделать так, чтобы вещество воспламенялось и сгорало согласно количеству вращения вала и соответствовало оптимальной нагрузке мотора. Старые автомобили, придуманные Фордом, перебрасывали ответственность за регулировку на водителя. В конструкции предусмотрен специальный рычаг-рукоятка.

Современные модели оснащены трамблером с деталью центробежного механизма.

Эта вещь представляла собой регуляторную конструкцию с несколькими нетяжелыми грузиками и пружинами для равновесия внутренних элементов. Когда вращательное число возрастало, грузы распределялись по сторонам и приводили в движение опорную деталь-прерыватель. Чем сильнее разгонялся вал, тем больше грузы распределялись по области и как следствие увеличивался угол опережения. Но эти предохранительные функции плохо функционируют, если октановое число горючего не соответствует требованием производителя двигателя даже при удовлетворении рассматриваемых факторов, не те октановые значения приведут к детонации.

В прошлом веке при такой ситуации можно было просто открыть крышку капота и своими руками манипулировать трамблер в необходимую сторону. При использовании низко октанового горючего, нужно было сделать, что свеча срабатывала позднее. На нынешних моделях это регулирует специальный датчик, который следит и регулирует температуру, обороты и другие подкапотные процессы.

Порядок работы рядного 4 цилиндрового двигателя

Порядок работы 4 цилиндрового двигателя обозначается как Х―Х―Х―Х где Х ― номера цилиндров. Это обозначение показывает последовательность чередования тактов цикла в цилиндрах.

Порядок работы цилиндров зависит от углов между кривошипами коленчатого вала, от конструкции механизма газораспределения, и системы зажигания бензинового силового агрегата. У дизельного место системы зажигания в этой последовательности занимает ТНВД.

Для управления автомобилем это знать, конечно, необязательно.

Порядок работы цилиндров необходимо знать, регулируя зазоры клапанов, меняя ремень ГРМ либо выставляя зажигание. Да и при замене проводов высокого напряжения понятие порядка рабочих тактов не будет лишним.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

  1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
  2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
  3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
  4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Кривошипно-шатунный механизм

  • Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
  • Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
  • Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
  • Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

https://youtube.com/watch?v=ilZyCD-QlJg

Работа бесконтактной системы зажигания

  1. Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
  2. С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
  3. Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
  4. Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
  5. Полученный ток идет на центральную клемму катушки и попадает на распределитель.
  6. В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
  7. Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

В зависимости от оборотов коленчатого вала, центробежным регулятором осуществляется регулировка угла зажигания.

Установка зажигания на различные типы двигателей

Схема своими руками

Характеристики центробежного регулятора

На двигателе УМЗ-421, применяемом на автомобилях Газель и УАЗ, используется классический трамблер с механическим прерывателем, то есть контактна система зажигания. Установка момента зажигания на моторе УМЗ-421 выполняется регулировкой своими руками положения тонкой пружины в трамблере через специальное окошко.  Метод таков:

  1. Поставьте бегунок трамблера по первому цилиндру, а первую метку по ходу шкива – напротив штифта.
  2.  Снимите трамблер и убедитесь в правильном положении   ножки относительно прорези. Прорезь внутри ножки должна смотреть параллельно двигателю.
  3. На демонтированном распределителе зажигания УМЗ-421 пассатижами согните стойку крепления тонкой пружинки. Толстая пружина должна включаться в работу примерно на середине хода бегунка, когда вы повернёте его относительно трамблера УМЗ-421.
  4. Стрелку октан-корректора поместите точно в центре шкалы.
  5. На ходу, при полностью прогретом двигателе и выжатой педали акселератора должна возникать небольшая детонация, в противном случае повторяем пункт 3.
  6. После завершения описанных выше манипуляций закрываем шторку регулировочного отверстия трамблера УМЗ-421.

Для двигателя ПД-23 (пусковой мотор для тракторов) допустимая величина зазора. Между электродами свечи зажигания ПД-23 составляет 0,6-0,7 мм. Перед установкой зажигания ПД-23 на мотор обязательно нужно проделать регулировку зазора. Всё это касается – ПД–23.

Схема своими руками для двигателя ПД–23

1 – метка на корпусе муфты сцепления; 2 – метка «Заж» на маховике; 4 – контакт поводка; 5 – обозначение клемм; 6 – ось; 7 – угол между вертикальной осью магнето и осью кулачков, равный 5-10°; 8 – ось вертикальная магнето; 9 – стрелка направления вращения ротора магнето; 10 – кулачок пускового ускорителя; 11 – прорезь на пусковом ускорителе; 12 – метка ВМТ-1ц на маховике; a – установка зажигания пускового двигателя по маховику; b – вид магнето сзади; c – вид на магнето спереди.

На дизельном силовом агрегате Д-144 устанавливается опережение впрыска топлива путём вращения зубчатого шкива распределительного вала. На Д-65 ЮМЗ (трактора серии ЮМЗ, его обозначают Д-65 ЮМЗ) эта процедура производится вращением коленчатого вала. На ЗМЗ-409 установлена микропроцессорная система зажигания. По многочисленным отзывам наиболее слабым местом у ЗМЗ-409 является катушка зажигания.

Рассматриваем:

  • Д-144;
  • УМЗ-409;
  • Д-240;
  • УМЗ-421;
  • ПД-23;
  • Д-245;
  • Д-65;
  • ЮМЗ.

Стробоскоп для установки зажигания – установить зажигание на УМЗ-421 своими руками можно при помощи стробоскопа. Для этого датчик стробоскопа соединяют с высоковольтным проводом свечи первого цилиндра на прогретом двигателе, после чего луч стробоскопа направляется на метку, которая находится на крышке газораспределительного механизма. Такая установка момента зажигания самая точная, её надо верно поставить.

Стробоскоп для установки зажигания можно сделать своими руками. Стоимость простого устройства для определения углов опережения будет при этом существенно ниже, чем у промышленных аналогов, а точность измерений и долговечность прибора будут даже лучше. Для того чтобы правильно получился самодельный (своими руками) стробоскоп, нужен только дешёвый карманный фонарь (таких навалом в любом магазине электроприборов), подключить кусок антенного провода и ещё немного других деталей.

Схема для наглядности:

Схема стробоскопа для установки зажигания

Сборка приборов ММЗ Д-240 и Д-245 своими руками занимает около 30 минут. Двигатели ММЗ Д-240 и Д-245 перед установкой опережения воспламенения горючего нуждаются в регулировке положения импульсных колёс коленчатого вала. А также, привода редуктора ММЗ Д-240 и Д-245 топливного насоса.

Схема регулировки:

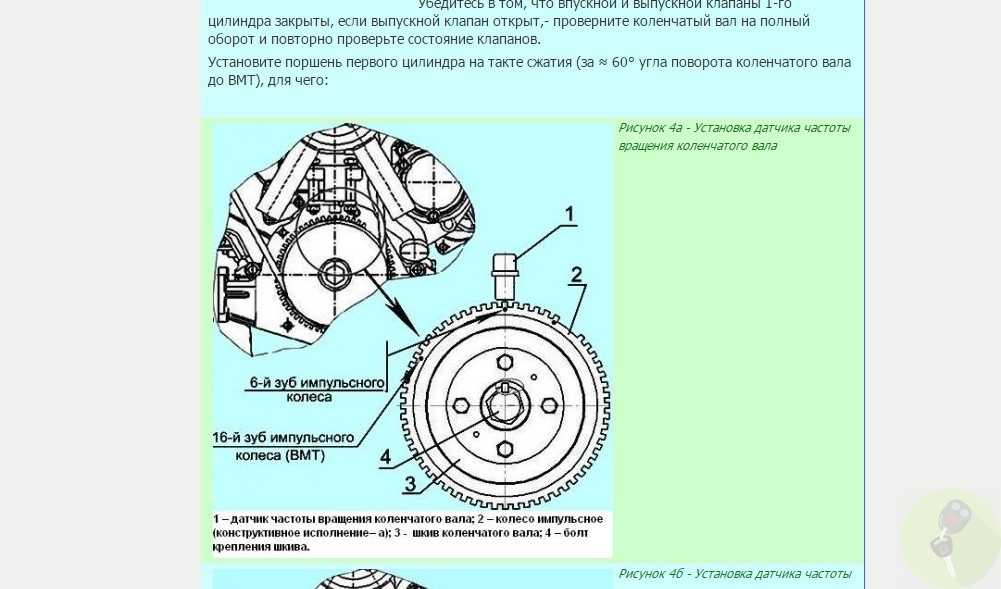

Регулировка положения импульсных колёс коленчатого вала

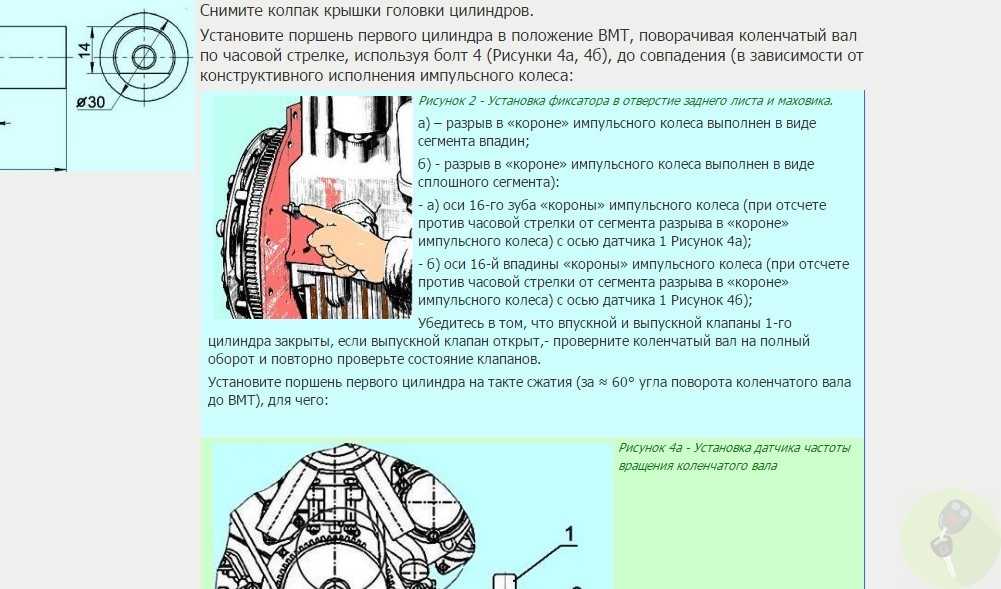

Регулировка положения импульсных колёс коленчатого вала

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
