Прокачка сцепления МАЗ

Прокачать сцепление означает, что из механизма сцепления будет удален весь воздух. Перед процессом удаления воздуха из системы необходимо отрегулировать механизм для обеспечения свободы движения рычага передач. Сам же процесс прокачки выглядит следующим образом:

Для начала, необходимо восполнить утраченную жидкость в главном бочке до уровня полтора-два сантиметра от края. Жидкость доливается с обязательной фильтрацией, во избежание попадания в систему лишней примеси.

Затем, необходимо удалить резиновый колпак ПГУ с клапана, который обеспечивает перепуск. В дальнейшем, на него нужно надеть шланг. Противоположный конец шланга требуется опустить в пол-литровую тару, заполненную тормозной жидкостью на треть

Очень важно использовать сразу ту жидкость, которая в дальнейшем будет использоваться в системе

После чего можно приступить к «прокачке» сцепления, предварительно отвернув на один оборот клапан для перепуска. Для этой операции требуется два человека: первый будет заниматься прокачкой сцепления до того момента, пока из шланга не перестанут поступать пузыри воздуха. Второй – контролировать процесс удаления воздуха и следить за уровнем жидкости, он не должен быть ниже, чем три с половиной сантиметра от края. Если же уровень жидкости начинает падать, то ее необходимо долить.

Для ускорения процесса прокачки сцепления есть народная хитрость – прокручивание перепускного клапана после каждого нажатия на педаль сцепления. После чего, педаль снова опускается и поднимается. Обычно, хватает трех нажатий для удаления воздуха из системы, при правильной прокрутке клапана.

На этом процесс прокачки закончен, необходимо собрать механизм в обратной последовательности, сняв шланг и надев колпак предохранения обратно. В процессе удаления воздуха, жидкость все равно будет уходить, потому ее уровень необходимо увеличить до первоначального состояния – полтора-два сантиметра от края.

Собрав механизм сцепления в исходное состояние, необходимо проверить его работу. Делается это путем выжимания педали сцепления до упора, одновременно производя проверку поршневого толкателя. Если его ход приблизительно равен двадцати семи – двадцати восьми сантиметрам, то прокачку можно считать успешной. Если данный ход отличается, то необходимо снова регулировать сцепление.

4370-1601203-060

Вилка выключения сцепления МАЗ-4370 нового образца (лепестковое сцепление)
В наличии
Цена в Евро: 0.00

Цена: 3920 руб.

Муфта сцепления МАЗ КПП-202 (2х дисковое сцепление)
Под заказ
Цена в Евро: 0.00

Цена: 7500 руб.

184-1601180 КПП-202

Муфта сцепления МАЗ-543205 (Ярославль лепестковое сцепление)
Под заказ
Цена в Евро: 0.00

Цена: 2390 руб.

HAMMER

Сцепление в сборе МАЗ-4370 КПП-433420 (к130512+д100331+м202001)
В наличии
Цена в Евро: 0.00

Цена: 32800 руб.

HAMMER 3482083032 (к/д/в)

Сцепление в сборе МАЗ-5440,6430 с (КПП Shaanxi/ZF)
Под заказ
Цена в Евро: 0.00

Цена: 43500 руб.

3482083032/1878004832/315

Сцепление в сборе МАЗ-5440,6430 ШАФТ
В наличии
Цена в Евро: 0.00

Цена: 29890 руб.

3482083032/1878000206/315

Сцепление КАМАЗ 65115 в сборе (диск/корзина/выжимной)
Под заказ
Цена в Евро: 0.00

Цена: 16250 руб.

4308-1600008

Сцепление КАМАЗ-4308,65115 дв.CUMMINS d-y395
В наличии
Цена в Евро: 0.00

Цена: 24950 руб.

Как прокачать

Прокачка ПГУ на МАЗе производится следующим образом:

  1. Изготовить самодельный нагнетательный прибор из пластиковой бутылки емкостью 0,5-1,0 л. В крышке и донной части сверлятся отверстия, в которые затем устанавливаются ниппели от бескамерных шин.
  2. Из детали, смонтированной в донце емкости, требуется удалить золотниковый клапан.
  3. Заполнить бутылку свежей тормозной жидкостью на 60-70%. При заливке следует закрыть отверстие в клапане.
  4. Соединить емкость шлангом со штуцером, установленным на усилителе. Для подключения используется клапан без золотника. Перед установкой магистрали требуется снять защитный элемент и ослабить штуцер, повернув на 1-2 оборота.
  5. Подать сжатый воздух в бутылку через клапан, установленный в крышке. Источником газа может служить компрессор с пистолетом для подкачки шин. Установленный на узле манометр позволяет контролировать давление в емкости, которое должно находиться в пределах 3-4 кгс/см².
  6. Под воздействием давления воздуха жидкость поступает в полости усилителя и вытесняет имеющийся внутри воздух.
  7. Процедура продолжается до момента исчезновения пузырьков воздуха в расширительном бачке.
  8. После заполнения магистралей необходимо закрутить штуцер и довести уровень жидкости в бачке до требуемого значения. Нормальным считается уровень, расположенный на 10-15 мм ниже кромки заливной горловины.

Допускается обратная методика прокачки, когда жидкость подается под давлением в бачок. Заливка продолжается до момента прекращения выхода пузырьков газа из штуцера (предварительно открученного на 1-2 оборота). После заправки клапан затягивается и закрывается сверху защитным резиновым элементом.

Читать дальше: Наклейки на приборную панель ваз 2107

После прокачки сцепления ПГУ рекомендуется проверить состояние штоков, которые не должны иметь деформации. Дополнительно проверяется положение датчика износа тормозных накладок, стержень которого не должен выступать за пределы корпуса пневматического цилиндра более чем на 23 мм.

После этого требуется проверить работу усилителя на грузовике с работающим двигателем. При наличии давления в пневматической системе автомобиля необходимо утопить педаль до упора и проконтролировать легкость переключения скоростей. Передачи должны переключаться легко и без постороннего шума. При установке коробки с делителем требуется проверить работу привода узла. В случае некорректного функционирования необходимо отрегулировать положение управляющего кронштейна.

Как и в любом другом автомобиле, на котором используется похожее устройство, главная задача ПГУ МАЗ сцепления, это облегчение жизни водителю, а если конкретней, то пневмогидравлический усилитель делает так, что водителю приходится тратить меньше усилий при выжимании педали сцепления. И для большегрузных автомобилей подобное облегчение очень кстати .


Рассмотрим на примере , устройство ПГУ МАЗ 4370 сцепления и других моделей МАЗ . Принцип работы выглядит следующим образом – нажатие педали вызывает повышение давления на гидравлический поршень, и такое же давление испытывает поршень следящего устройства. Как только это происходит, включается автоматика следящего устройства и меняет уровень давления в силовом пневматическом цилиндре. Крепится само устройство на фланце картера.

Вариантов усилителей достаточно много, но если говорить конкретно по минским грузовикам, то большинство из них объединяет одна не слишком приятная особенность – часто так случается, что в процессе эксплуатации из ПГУ начинает подтекать жидкость. Естественно, что первая приходящая мысль — это может быть признаком поломки, случившейся из-за перегрузок, причем серьезной.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Но шутки в сторону, тем более что вытекание жидкости из пневмогидравлического усилителя симптом серьезный. На самом деле все не так трагично, дело в том, что это может быть свидетельством не поломки, а всего лишь неправильной регулировки. «Всего лишь», потому что ремонт ПГУ МАЗ сцепления, не сложен и при определенных навыках не займет много времени .

Если это расстояние меньше 50 мм, то это означает, что в работе плунжер штока будет выходить до упора, тем самым, открывая выход жидкости. Все что требуется, это переставить рычаг на один шлиц ближе к усилителю. Если же расстояние больше, то причина подтекания в другом, и лучше провести более детальную проверку в автосервисе. Впрочем, повторимся, но чаще всего регулировки будет предостаточно.

Сцепление маз однодисковое лепестковое устройство установка. Ремонт сцепления маз

МАЗ, какие узлы включает в себя данный элемент. Сегодня «АвтоРесурс» подробно расскажет, как делать ремонт сцепления МАЗ. Практические советы, фото замены сцепления МАЗ помогут в ремонте современного грузовика.

Ремонт сцепления МАЗ – с чего начать?

Регулировка сцепления МАЗ намного сложнее ремонта элемента. Нюансы регулировки мы затронем в следующих статьях. А сейчас изучим, как делается замена сцепления маз. Прежде чем приступать к ремонту запчасти маз, советуем подумать о причинах поломки. Сцепление маз может выйти из строя и из-за поломки ведомого диска, и из-за износа подшипников, пружин и сальников. Как следствие, вы можете заметить, что грузовик:

  • Делает резкие рывки при заводе.
  • Издает шум при нажатой педали и запах горелого.
  • Имеет несоответствие разгона и оборота.

Еще одна причина поломки сцепления маз – переключать передачи очень сложно. Устранить данные симптомы износа может регулировка сцепления маз. Самое первое, что делаем – это проверяем ПГУ. Понажимайте на педаль сцепления

Обратите внимание на шток ПГУ. Если у данного элемента есть ход, т е он постепенно выдавливает вилку с выжимным – запчасть исправна и не требует замены

Ремонт сцепления маз имеет несколько этапов. После проверки ПГУ смотрим на кожух сцепления. В идеале он не должен содержать подтеков масла. В некоторых случаях, сцепление может «буксовать» и из-за излишка масла. Смотрим, устраняем причины. Если автомобиль даже после удаления масла и проверки ПГУ работает неисправно – делаем ремонт сцепления маз дальше. Замена сцепления маз – снимаем КПП Поломка рассматриваемого элемента возможна по причине выхода из строя диска сцепления, корзины и подшипника (выжимного). Иногда диски заливаются маслом. Однако понять, почему буксует сцепление, почему тугое сцепление, вы сможете только после разбора КПП. Поэтому снимаем коробку передач и продолжаем ремонт сцепления маз. Рекомендую попутно заменить несколько запчастей маз, которые, в принципе, не влияют на поломку сцепления.

Дело в том, что в большинстве случаев элементы имеют значительные следы износа, что со временем приведет к поломке. Тем более, если вы делаете ремонт сцепления маз, значит, коробка не снималась как минимум год. Поэтому расходник кое-какой действительно придется заменить. Замена сцепления маз чаще всего включает и покупку нового:

  • Диска сцепления.
  • Шланг выжимного подшипника.
  • Выжимной подшипник.
  • Сальник первичного вала КПП.
  • Пружина подшипника.
  • Прокладки под масляный насос и вал.

Только после покупки новых деталей рекомендую делать ремонт сцепления маз. Заменяем сцепление самосвала Для начала поднимаем кузов. Не забудьте зафиксировать его в данном положении. Так замена сцепления не причинит вам вреда. В общем, соблюдайте элементарную технику безопасности. После постепенно сливаем масло с коробки передач. Отсоединяем такие элементы как насос подъема кузова, кардан и трубки. Ремонт сцепления маз требует и снятия траверсы с задней подушкой опоры, ПГУ и его кронштейна. Подчеркну – ОБЯЗАТЕЛЬНО снимите кронштейн! Регулировка сцепления маз, чаще всего, если не снять кронштейн, может привести к поломке вилки выжимного подшипника и его пружины.

После этого осмотрите состояние выжимного подшипника и корзины кпп. Если вы не обнаружили следов износа на данных элементах – регулировка сцепления маз делается дальше. Поэтому снимаем корзину с моховика автомобиля. Так мы получим доступ к диску сцепления. Осматриваем д

Сцепление МАЗ и устройство детали

Сцепление МАЗ представляет собой двухдисковое устройство фрикционного типа. Имеет пружины, которые расположены периферийно. В устройство сцепления МАЗ также входят диски. Элементы изготовлены из прочных материалов. Сцепление МАЗ устанавливается в картер из крепкого чугуна. Ведущие части механизма – это диск сцепления МАЗ (средний и нажимный), маховик МАЗ. ООО «АвтоРесурс» предлагает подробнее рассмотреть в ряде статей, как делается регулировка сцепления МАЗ и ремонт детали. Однако сегодня мы расскажем вам, из чего состоит устройство сцепления МАЗ и как работает привод сцепления МАЗ.

1. Сцепление МАЗ имеет сложное строение

Рассмотрим модель грузовика «Минского автомобильного завода» 5335. Изучим тщательно устройство сцепления МАЗ. Итак, механизм включает в себя огромное количество элементов, к примеру:

Данные составные элементы являются основными в устройстве запчасти МАЗ. Также все механизмы крепкие и устойчивы к большим нагрузкам. Поэтому сцепление МАЗ, как и привод сцепления МАЗ, служат долго, редко выходят из строя. В основном используется чугун для изготовления элементов из устройства сцепления МАЗ. Рассмотрим подробнее каждую часть изучаемой детали. Диск сцепления МАЗ (нажимной и ведущий) отлит из прочного чугуна.

Имеет шипы, которые присоединяются к маховику грузовика. Таким образом, сцепление МАЗ – очень крепкое соединение, что позволяет легко перемещать диск сцепления МАЗ. Также в данном случае осуществляется передача крутящего момента к такому элементу как диск сцепления МАЗ от маховика. Возникает сила трения. Сцепление МАЗ имеет несколько фрикционных насадок, которые содержит диск сцепления МАЗ. Поэтому во время работы элементов возникает сила трения.

2. Сцепление МАЗ надежное и крепкое

Продолжаем рассматривать устройство сцепления МАЗ.

Для предотвращения нагревания пружин, которые чаще всего возникает при длительной буксовке грузовика, под пружины запчасти МАЗ подлаживается прокладка из прессованного картона. Диск сцепления МАЗ не взаимозаменяем. Элементы монтированы на первичный вал МАЗ, то есть на его шлицы. Сцепление МАЗ также включает в себя ступицу, диск с накладками и гасителя колебаний.

Как правило, ступицы МАЗ, диск сцепления МАЗ изготовлены из стали. Сцепление МАЗ предохраняется от пагубного воздействия различных колебаний при движении автомобиля благодаря специальному гасителю. Данные колебания чаще всего передаются от вала двигателя грузовика. Кроме этого устройство сцепления МАЗ надежно защищено гасителем сбоев при включении механизма. Также гаситель позволяет более плавно работать зацеплениям коробки передач.

Диск сцепления МАЗ не входит в привод выключение рассматриваемого механизма. Так устройство сцепления МАЗ при выключении примерно следующее:

Таким образом, привод сцепления МАЗ снабжен пневматическим усилителем. В целом, деталь крепкая и практически не ломается. Однако привод сцепления МАЗ, как и любой элемент грузового автомобиля, требует регулярного осмотра. Тяги и клапаны включены последовательно. Так привод сцепления механического типа снабжен и рабочим цилиндром усилителя. Элемент установлен параллельно. Привод сцепления МАЗ включает в свое устройство сцепления МАЗ и двуплечий рычаг, который соединен со штоком цилиндра и клапана.

То есть с помощью регулирования свободного хода педали сцепления МАЗ. Кроме этого, привод сцепления МАЗ регулируется зазором между кольцом (стопорным) и торцом крышки корпуса клапана. Диск сцепления МАЗ не требует особого ухода.

Регулярно осматривайте деталь для своевременного устранения поломок. Привод сцепления МАЗ также неприхотлив.

Всего лишь периодически проверяйте свободный ход педали, подшипника муфты.

Устройство сцепления МАЗ содержит также и привод. Рекомендуем следить более тщательно за состоянием данного элемента. Подписывайтесь на наши каналы в соц сетях twitter, facebook, в контакте, google+.

Прокачка сцепления

Многие владельцы МАЗов хорошо знают о проблемах, которые могут возникнуть в процессе эксплуатации автомобиля. Среди таких проблем довольно распространенной является попадание воздуха внутрь гидравлического элемента узла сцепления.

Среди причин, приводящих к такой неприятности, выделяют:

  • повреждение труб;
  • слабую затяжку определенных частей.

Существует последовательность действий, с помощью которой удается прокачать сцепление МАЗа и восстановить или даже улучшить работоспособность целого узла.

Материалы и инструменты

Перед тем, как приступать к работе, следует подготовить необходимые инструменты и материалы. К основному оборудованию, которое может потребоваться во время ремонта, можно отнести:

  1. Тормозную жидкость. Рекомендуется быть максимально аккуратными с использованием этой жидкости, так как ее состав ядовит.
  2. Набор инструментов, который есть у каждого водителя.
  3. Емкость, в которой потребуется вылить тормозную жидкость.
  4. Шланг. Диаметр шланга должен совпадать с диаметром сливного отверстия.

Также потребуется найти помощника, так как в одиночку справиться с задачей будет практически невозможно. К тому же прокачивать сцепление вдвоем или даже втроем будет намного удобнее. Если найти помощника не удалось, то рекомендуется подыскать подходящее устройство, с помощью которого удастся зафиксировать педаль сцепления. Таким устройством может стать рейка или, например, палка из дерева или металла.

Пошаговая инструкция

Многие задаются вопросом, как прокачать ПГУ в МАЗе? Устранение воздуха и прокачка гидропривода осуществляются в несколько этапов. Каждый из них представляет собой выполнение следующих действий:

  1. В первую очередь, владельцу авто потребуется снять пробку, которая установлена на бачке. Делается это для того, чтобы впоследствии внутрь можно было залить тормозную жидкость до уровня в 1,5 см выше границ крышки емкости.
  2. Далее необходимо выполнить демонтаж колпачка, расположенного в месте, где находится перепускной клапан. Когда действие будет выполнено, нужно соединить с клапанной головкой шланг и затем вставить другой конец этого шланга в емкость, где залита тормозная жидкость.
  3. Третий шаг заключается в откручивании перепускного клапана либо на половину оборота, либо на полный оборот. Далее принцип работы прост. Владельцу авто после потребуется надавить на педаль как можно более резко, чтобы она быстро уперлась в ограничитель. Сделать это нужно так, чтобы был прекращен выход воздушных пузырьков, образовывающихся внутри жидкости.
  4. В процессе прокачки следует доливать жидкость внутрь бачка, при этом наблюдая за тем, чтобы объем не уменьшался и не поднимался выше 4 см до края верхней границы горловины емкости.
  5. Когда прокачка будет завершена, следует закрутить до упора перепускной клапан, не отпуская при этом выжатую до упора педаль, а также удалить шланг и вернуть на место колпак, зафиксировав его положение.

Завершение прокачки подразумевает очередной влив жидкости внутрь бачка с целью достижения оптимального объема и продолжения эксплуатации транспортного средства.

Оценить успешность выполненной задачи можно по тому, как будет работать толкатель пневматического усилителя. Если полный ход был достигнут, значит, работа была выполнена правильно. То же самое может продемонстрировать жидкость внутри основного цилиндра, которая в процессе движения машины и работы сцепления не содержит воздух и находится в оптимальном объеме.

Сборка и регулировка сцепления

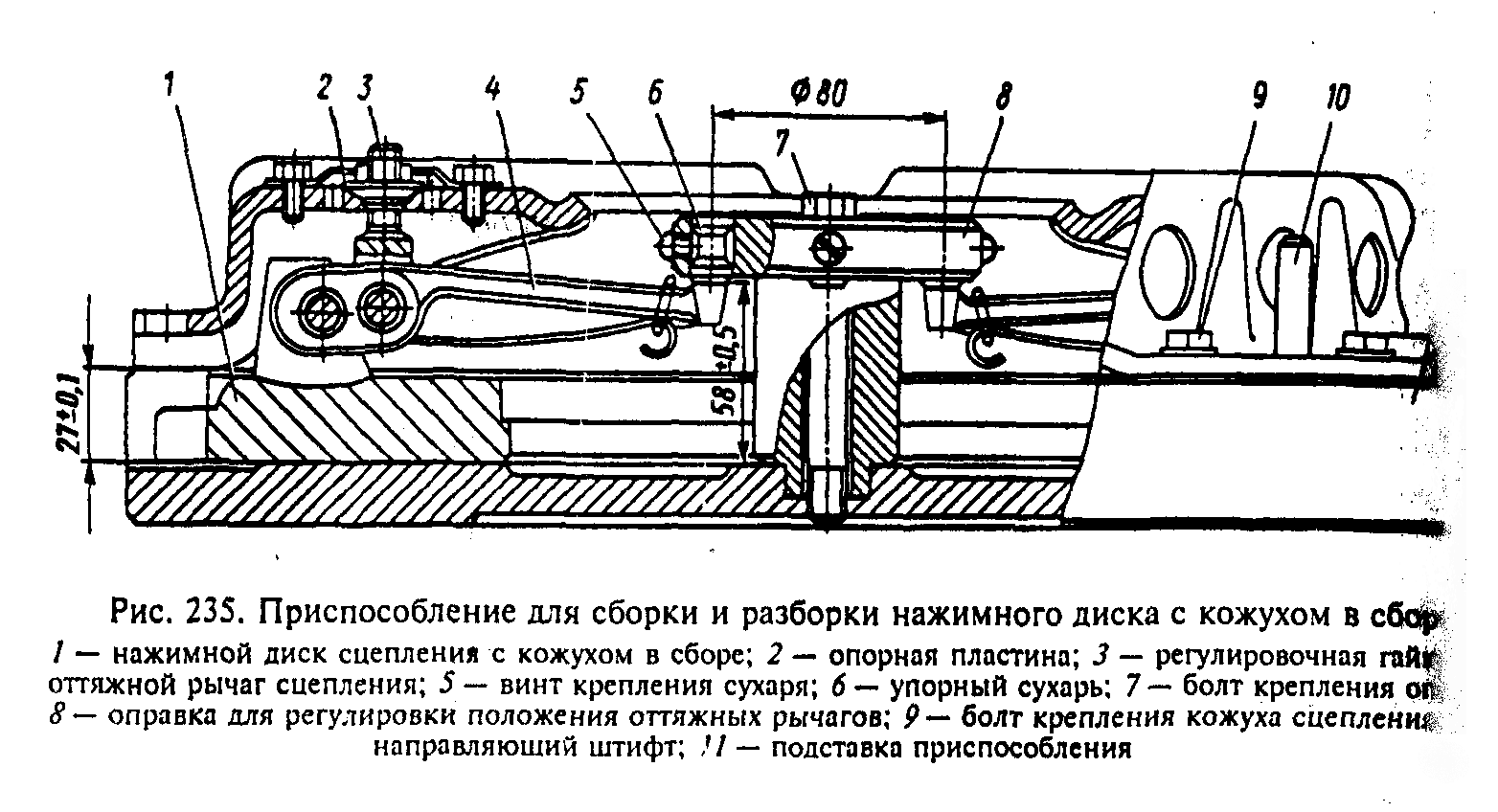

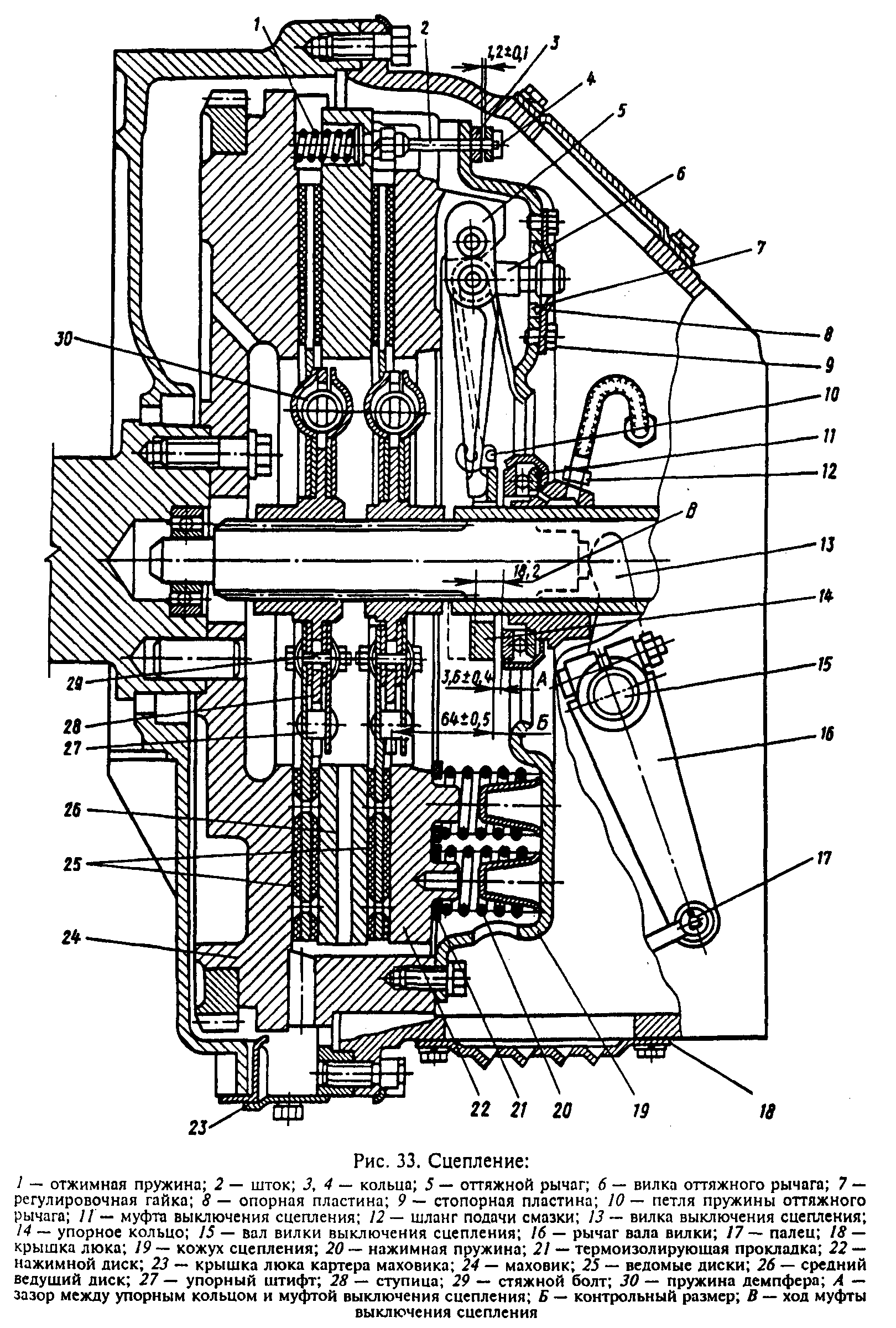

Сборку нажимного комплекта следует производить в приспособлении, показанном на рис. 235 и под ручным прессом. Приспособление состоит из подставки, имеющей установочный размер от привалочной плоскости кожуха сцепления до плоскости нажимного диска 27 ±0,1 мм. В центре подставки болтом 7 крепится оправка 8 для регулировки контрольного размера нажимного комплекта Б (см. рис. 33), равного 64±0,5 мм. В оправке расположены четыре плавающих упорных сухаря 6 (см. рис. 235).

При установке нажимного комплекта в приспособление сухари упираются в лапки оттяжных рычагов 4 и в зависимости от их положения выступают или утопают относительно поверхности оправки. Длина оправки выбрана таким образом, чтобы при установке ее на оттяжные рычаги нажимного комплекта с правильно отрегулированным контрольным размером сухари располагались заподлицо с поверхностью оправки. В контрольный размер 64±0,5 мм нажимного комплекта сцепления входит еще толщина упорного кольца оттяжных рычагов, которая составляет 6±0,1 мм, а так как нажимной комплект регулируется в приспособлении без упорного кольца, то он должен быть отрегулирован на размер, уменьшенный на эту величину, т. е. на 58±0,5 мм.

Сборку и регулировку производят в следующей последовательности:

  • на подставку 11 приспособления кладут рабочей поверхностью вниз нажимной диск, зафиксировав его четырьмя шипами в пазах подставки;
  • в оттяжные рычаги 4 вставляют игольчатый подшипник (по 20 иголок в каждое отверстие). Иголки укладывают на смазке ЦИАТИМ-201 или соответствующей ей другой пластичной смазке;
  • на оттяжные рычаги устанавливают вилки 6 (см. рис. 33);
  • вставляют оси вилок;
  • устанавливают подсобранные рычаги в пазы проушин нажимного диска;
  • вставляют оси рычагов;
  • надевают на оси вилок пружины упорного кольца;
  • закрепляют оси рычагов и вилок специальными замковыми шайбами, прогнув середину перемычки фартука;
  • на концы пружин упорного кольца 14 надевают четыре петли 10;
  • ставят на бобышки нажимного диска нажимные пружины 20, предварительно положив под них шайбы с термоизолирующими прокладками 21.

При использовании нажимного диска, проточенного по рабочей поверхности на 1 мм, под каждую нажимную пружину 20 (со стороны направляющих стаканчиков кожуха) для сохранения нажимного усилия сцепления кладут стальную шайбу толщиной 1 мм.

Далее нужно поставить кожух 19 сцепления на направляющие штифты приспособления. Все направляющие стаканчики кожуха должны войти в нажимные пружины, а резьбовые хвостовики вилок оттяжных рычагов в отверстия кожуха. Используя пресс, необходимо поджать кожух привалочной поверхностью к приспособлению и закрепить болтами, после чего освободить его из-под пресса. На резьбовые хвостовики вилок навернуть регулировочные гайки 3, установить оправку для регулировки положения оттяжных рычагов 4 и закрепить ее болтом 7 (см. рис. 235) После этого регулировочными гайками 3 регулируют положение оттяжных рычагов 4 так, чтобы они все одновременно касались упорных сухарей 16 оправки 8, которые должны находиться заподлицо с ее верхней поверхностью. Этим самым при установке упорного кольца обеспечивается контрольный размер между рабочими поверхностями нажимного диска и упорного кольца.

На регулировочные гайки 3 кладут пластины 2, затем стопорные планки и опорные пластины вилок рычагов, после чего завертывают все восемь стопорных болтов. После затяжки болтов вилки оттяжных рычагов не должны иметь осевого люфта. Болты контрятся отгибкой усов стопорных планок. Установив на оттяжные рычаги упорное кольцо, закрепляют его петлями так, чтобы оно одновременно касалось опорных поверхностей всех четырех рычагов.

Биение торца упорного кольца относительно рабочей поверхности нажимного диска не должно превышать 0,4 мм на радиусе 45 мм. Повышенное биение указанных поверхностей может привести к выходу из строя фрикционных накладок ведомого диска сцепления и прижогам рабочих поверхностей маховика и нажимного диска.

Механизм гашения крутильных колебаний и отбора мощности

Силовые агрегаты могут комплектоваться механизмом гашения крутильных колебаний и отбора мощности (рис. 3), предназначенным для гашения резонансных крутильных колебаний и предохранения систем трансмиссии от разрушения.

Механизм установлен на маховике двигателя и состоит из прижимного фланца 1, ведомого диска 2 с фрикционными накладками и механизмом гашения крутильных колебаний, пакетов тарельчатых пружин 5 и ступенчатых болтов 6.

Ведомый диск 2 постоянно поджат к маховику 3 через фланец 1 пакетами тарельчатых пружин 5, собранных на ступенчатых болтах 6.

Ступенчатые болты ввернуты в маховик до упора. При установке ступенчатых болтов на их резьбовую часть наносится герметик УГ-6 ТУ 6-01-1285-84, затяжка производится с усилием 49-59 Нм (5-6 кгсм).

Количество пакетов тарельчатых пружин и болтов подобрано так, что созданный ими момент трения позволяет передавать крутящий момент с маховика на вал отбора мощности до 1700 Нм (170 кгсм).

При нагрузке ведомого диска крутящим моментом более 1700 Нм (170 кгсм) усилия пружин недостаточно для удержания ведомого диска и он проворачивается относительно маховика и тем самым предохраняет дальнейшую кинематическую связь от разрушения.

В процессе эксплуатации механизм технического обслуживания не требует.

Возможные в процессе эксплуатации неисправности ведомого диска аналогичны неисправностям ведомого диска сцепления.

Преждевременная пробуксовка ведомого диска устраняется установкой дополнительных пакетов тарельчатых пружин совместно с болтом и дальнейшей проверкой момента трения в следующем порядке:

1. Застопорить маховик двигателя.

2. Нагрузить ведомый диск механизма моментом менее

1700 Нм (170 кгсм). диск не должен проворачиваться относительно маховика.

3. Нагрузить ведомый диск механизма моментом 1700… 1900 Нм (170… 190 кгсм). Диск должен проворачиваться относительно маховика.

Осмотр и техобслуживание сцепления

Прежде всего, стоит рассмотреть, из чего состоит привод сцепления. Конструкция данного элемента включает следующие детали:

  • педаль;
  • пружину;
  • основной и рабочий цилиндры.

Последний при этом оборудован пневматическим усилителем. Дополнительно конструкцией предусмотрены различные трубы и шланги. Они используются для транспортировки рабочей жидкости. Жидкость при этом поступает от главного цилиндра. Через специальный шланг осуществляется ее передача в пневматический усилитель и компенсационный бак.

Любые действия по настройке или прокачке ПГУ МАЗ требуют проведения полного осмотра системы привода автомобиля. Чтобы это сделать, потребуется:

Проверить герметичность элемента. Выполняется это посредством нажатия на педаль около двух-трех раз. Обнаружить утечку воздуха можно на слух. Если утечка слабая, и никаких посторонних звуков не слышно, то проверяется она визуально с помощью мыльного или другого раствора. При обнаружении поломки выполняется подтяжка или полная замена вышедших из строя элементов.
Проверить состояние жидкости и ее уровень внутри бачка компенсатора. Оптимальный объем жидкости должен находиться на 15-20 мм ниже кромки горловины емкости. Если уровень снижен, то необходимо долить ее до нужного объема

При этом важно использовать жидкости одной марки, иначе могут возникнуть проблемы при эксплуатации.
Проверить работоспособность оттяжных пружин, которые закреплены за педалью сцепления и рычага вала вилки. Если обнаружена неисправность, ее необходимо устранить путем замены элементов.

Дополнительно во время осмотра следует проверить, насколько затянуты болты крепления, отвечающие за фиксацию пневматического усилителя, а также слить испорченный конденсат, который находится внутри усилителя.

Как регулировать двухдисковое сцепление автомобиля МАЗ

Строение и функции сцепленияНеисправности, причины и действияРегулировка сцепления и привода

Двухдисковое сцепление МАЗ – это элемент трансмиссии. При правильном его функционировании машина ведет себя спокойно.

Однако в случае возникновения поломки, либо прочих неисправностей появляются сбои в работе МАЗа.

Для того чтобы грузовик исправно работал, требуется регулярно проводить регулировку сцепления. О том, как это сделать пойдет речь далее.

Строение и функции сцепления

Двухдисковое сцепление на грузовике МАЗ представляет собой сложный механизм. Он состоит из множества деталей. Если повредится хотя бы одна из них, то требуется срочный ремонт.

В МАЗе этот механизм трансмиссии сухой. Он устроен по фрикционному типу. Цилиндрические пружины занимают место по периферии. Агрегатируется сцепление в литом чугунном картере генератора МАЗ ЯМЗ 236.

Функция агрегата заключается в краткосрочном разделении вала ДВС с КПП. Кроме того он играет роль равномерного соединителя мотора МАЗ и коробки в момент старта грузовика с места, а также при последующей смене ступеней передач.

Совет! Требуется понимать правильность калибровки устройства. Помимо этого, следует систематически контролировать степень фиксации картера сцепления с картером диска. Требуемая степень затяжения – 8-10 кГм.

Принципы действия

Суть функционирования элемента трансмиссии заключается в следующем:

  • нажимные пружины отталкиваются одной частью в футляр узла, а второй в нажимную пластину. Все это осуществляется с помощью теплоизоляционных шайб;
  • нажимная пластина отправляет действие на ведомые пластины. При этом эти диски смещаются в сторону футляра.

Если механизм был в покое, то цилиндрические отжимные пружины заполняют все требуемые зазоры, которые появляются между всеми запчастями узла.

В процессе эксплуатации устройства фрикционные накладки пластин изнашиваются. Их изначальные параметры и свойства ухудшаются, а значит, необходима своевременная замена.

Неисправности, причины и действия

Если возникли проблемы с работой сцепления МАЗ, то требуется знать причины, прежде чем принимать какие-либо действия для их устранения.

Вероятные поломки, причины и пути решения приведены в таблице.

Неисправность Причина Действие
Пробуксовываение Люфт муфты деактивации уменьшился либо отсутствует Калибровка промдиска, а после настройка люфта
Изношенные сальники Замена поврежденных запчастей, после калибровка устройства
Накладки пропитаны маслом или сожжены
Нет полного хода Оценка верности калибровки и настройки педали
Деформация нажимного диска Замена поврежденной детали
Нарушенное смещение средней нажимной пластины Восстановления пространства между пластиной и винтами
Большое пространство между подшипником и упорным кольцом Настройка люфта выключения
Слабый возврат педали или полный отказ Малое пространство между гайкой тяги и задней пробкой поршня Калибровка по мануалу
Поломка резиноармированного поршня Замена детали
Слабое натяжение пружины
Заклинивание рычагов из-за коррозии / грязи / нарушения геометрии детали Смазать / прочистить / выровнять
Застопорился клапан в цилиндре усилителя Убрать загрязнение и смазать деталь

Но это не единственные вероятные поломки двухдискового сцепления МАЗ. Неисправности могут возникать из-за повреждений пневматических усилителей и ПГУ МАЗа сцепления. В основном подобное возникает из-за протечки рабочего вещества либо воздуха.

Основное решение проблемы заключается в обновление поврежденных элементов.

Регулировка сцепления и привода

Правильный уход за грузовиком МАЗ предполагает регулярную калибровку сцепления и привода. Однако проводить это следует только в том случае, если водитель обладает должными навыками и умениями. В остальном настройку следует доверить профессионалам.
