Автомасла и все, что нужно знать о моторных маслах

Устройство системы смазки двигателя

Разберем назначение и работу отдельных узлов.

  1. Маслонасос нагнетает давление в магистралях, с его помощью жидкость попадает из поддона в масляный фильтр, и в очищенном виде распределяется по системе. Насос соединен с коленчатым валом двигателя, и работает сразу после старта.
  2. Сливное отверстие для осушения картера при замене масла.
  3. Маслозаборник – раструб, с помощью которого жидкость всасывается в насос. Расположен в нижней части картера, чтобы не допустить масляного голодания при снижении уровня.
  4. Перепускной клапан возвращает смазку в поддон картера, если проходимость загрязненного фильтра нарушает нормальную циркуляцию.
  5. Точки распыления на рабочие узлы (своеобразные форсунки для создания масляного тумана). При засорении точек распыления нарушается режим смазки, поэтому в жидкости не должно быть нерастворимого мусора (он остается в картридже фильтра).
  6. Маслопровод. Он может быть выполнен в виде трубок, или специальных каналов в корпусе двигателя. Шлаковые отложения нарушают проходимость каналов, поэтому в смазку добавляются моющие присадки.
  7. Заливная горловина (показана условно). С ее помощью производится долив, или замена жидкости.
  8. Клапан (кран) масляного радиатора. В летнее время открывается, для дополнительного охлаждения.
  9. Радиатор охлаждения смазки. Присутствует не во всех моделях автомобилей.
  10. Масляный фильтр. Представляет собой металлический цилиндр, способный выдержать высокое давление. Внутри расположен фильтрующий картридж из специальной бумаги или синтетических материалов.

Для контроля за состоянием системы, в нее интегрирован ряд датчиков:

  • температуры;
  • давления;
  • в некоторых конструкциях – уровня;
  • чистоты фильтра (тот же датчик давления, только расположенный непосредственно на фланце фильтрующего элемента).

При нормальном функционировании в двигателе поддерживается постоянное давление. Нарушение работы системы приводит к резкому увеличению износа, температуры деталей, и заклиниванию двигателя.

Обратите внимание
Как видно из схемы работы, замена масла на «магические» присадки, которые якобы позволяют работать «на сухую», не может обеспечить всего функционала жидкости. Поэтому не следует экспериментировать с подобной химией.

Устройство системы смазки

Для чего предназначена данная система разобрались, теперь настало время изучить ее устройство. У каждого автомобиля – своя система смазки, поэтому ее конструктивные составляющие могут существенно отличаться друг от друга. Она может дополняться какими-то элементами, а может и вовсе не иметь нижеперечисленные компоненты, но, как правило, для современных систем характерно наличие следующих элементов:

  • Картер с поддоном. Поддон – это самая нижняя часть силовой установки. К картеру он прикрепляется при помощи болтов и уплотнительных прокладок и служит своего рода «хранилищем» для рабочей жидкости. В поддоне происходит ее охлаждение и «успокоение» — благодаря специальным перегородкам моторное масло перестает волноваться при движении транспортного средства по неровностям.
  • Фильтр. Фильтрующий элемент в системе смазки служит местом, куда рабочая жидкость «приносит» ухудшающий работу силовой установки мусор. Это может быть нагар, копоть, попавшая извне пыль, металлическая стружка и прочие загрязняющие вещества. После засорения фильтра, моторное масло начинает быстро терять свои свойства из-за чрезмерного количества грязевых частиц, что приводит к потере мощностных показателей всего автомобиля. Чтобы не допустить губительные для двс последствия, необходимо своевременно проводить замену рабочей жидкости и не забывать менять фильтрующие элементы.


Масляной фильтр

  • Масляный насос. Без насоса работа механизма не была бы возможна: именно он создает требуемое давление внутри установки и «заставляет» рабочую жидкость воздействовать на механизмы. В автомобилях применяется два вида насосов – шестеренчатые и роторные. Первый вид агрегатов обеспечивает подачу масла с постоянным давлением, роторный – допускает изменение силы подачи. Внутри моторного отсека создается давление от 2 до 16 атмосфер.
  • Радиатор. Данный элемент системы смазки двигателя обеспечивает охлаждение моторного масла. Причем охлаждение может быть двух видов – жидкостное и воздушное.
  • Редукционные и перепускные клапаны. Эти элементы позволяют уменьшать давление, если его показатель превышает установленную норму. Устанавливаются данные элементы внутри силовой установки рядом с масляным насосом, фильтром и т.д. и активируются благодаря срабатыванию специальных датчиков. Например, при засорении фильтра перепускной клапан пускает рабочую жидкость в обход ему, чтобы не допустить остановку всего двигателя.
  • Датчики давления и температуры масла. Именно благодаря им бортовой компьютер узнает о работоспособности системы. Датчик давления устанавливается в центральной магистрали и осуществляет замер основного параметра. В случае отклонения его от нормы, на приборной панели автомобиля загорается индикатор.
  • Каналы смазки. Не трудно догадаться для чего используются данные элементы: они обеспечивают подачу моторной жидкости к взаимодействующим механизмам.
  • Главная магистраль. Осуществляет поступление масла от насоса к фильтру. Благодаря большому сечению магистраль сохраняет циркуляцию жидкости на нужном уровне. Также, благодаря магистрали осуществляется смазывание подшипников коленчатого вала.

В зависимости от конструктивных особенностей транспортного средства, современная смазочная установка может быть дополнена иными компонентами.

Масляный насос

Во время работы двигателя циркуляция масла в смазочной системе обеспечивается основным масляным насосом, имеющим привод от коленчатого вала через механизм передач. Для достижения достаточно высокого давления в смазочной системе должны использоваться высоконапорные насосы, среди которых можно выделить шестеренные, винтовые и плунжерные. Обычно применяются шестеренные насосы с шестернями внешнего (чаще) или внутреннего зацепления. Они просты в изготовлении, надежны, имеют малые Габариты и массу. Шестерни насоса могут быть прямо- и косозубыми.

Рассмотрим работу односекционного шестеренного масляного насоса со встроенным редукционным клапаном. Масло, поступающее из поддона двигателя или масляного бака во впускную полость 1 насоса, попадает во впадины между зубьями и при вращении шестерен переносится под давлением в нагнетательную полость 2. Давление в этой полости ограничивает редукционный клапан 3, пружина которого рассчитана на определенное усилие.

Способы подачи масла к трущимся деталям в двигателях.

1. Под давлением. 2. Капель­ным способом (разбрызгиванием масла).

3. Масляным туманом.

4. Подача масла может осуществляться всеми способами, перечисленными в ответах 1 — 3.

Виды систем смазки.

2. Система смазки разбрызгиванием.

3. Смазка трущихся поверхностей смесью бензина и масла.

4. На автомобилях и тракторах могут использоваться все виды систем смазки, перечисленные в ответах 1 — 3.

Основные части комбинированной системы смазки.

1. Поддон, клапаны, радиатор, манометр, фильтры, краны,

2. Главная смазочная магистраль, масляный насос, указатель уровня масла.

3. Основными частями комбинированной смазочной системы являются все части перечисленные в ответах 1 и 2.

Пути подвода масла к трущимся деталям.

1. Масло подается в фильтр, откуда оно направляется в главную магистраль. Из главной магистрали по каналам в блоке цилиндров масло поступает к коренным подшипникам коленчатого вала и по от­верстиям в его щеках поступает к шатунным подшипникам. Одно­временно масло по вертикальным каналам в блоке поступает к опорным шейкам распределительного вала и по наклонным кана­лам к втулкам коромысел.

2. Масляный насос по маслопроводу по­дает масло к центрифуге, из которой оно постоянно сливается в поддон картера через сливной клапан или проходит в радиа­тор, если кран маслопровода открыт.

3. Масло подводится к трущимся деталям обоими путями, указанными в ответах 1 и 2, но в первом ответе указан путь масла от основной секции насоса, а во втором ответе от радиаторной секции масляного насоса.

К каким агрегатам может подводиться масло из смазочной системы?

1. К компрессору и топливному насоса высокого давления.

2. В гидромуфту привода вентилятора и к турбокомпрессору.

3. Ко всем агрегатам, указанным в ответах 1 и 2.

Назначение маслоприемника.

1. Чтобы масляные на­сосы могли забирать масло из поддона двигателя.

2. Маслоприемник насоса является первичным фильтром.

3. Маслоприемник выполняет обе функции указанные в ответах 1 и 2.

Где расположен неподвижный маслоприемник смазочной системы двигателя, и с какой целью?

1. Он расположен в нижней части поддона, и воздух через него, как правило, не может попасть в смазочную систему.

2. Он расположен в средней части поддона, и примеси, находящиеся на дне поддона, не могут попасть в смазочную систему.

3. Он расположен на поверхности масла и примеси, находящиеся на дне поддона, не могут попасть в смазочную систему.

Назначение масляного насоса системы смазки двигателя.

1. Обеспечивает принудительную циркуляцию масла в системе смазки двигателя.

2. Подавать масло под давлением к основным трущимся поверхностям и к приборам его очистки и охлаждения.

Какие масленые насосы получили распространение в смазочных системах автотракторных двигателей?

1. Односекционные шестеренные масляные насосы, имеющие одну пару зубчатых колес.

2. Двухсек­ционные шестеренные масляные насосы, имеющие две пары зубчатых колес.

3. Оба варианта насосов указанные в ответах 1 и 2.

Установка и привод масляного насоса смазочной системы двигателя.

1. В поддоне с приводом через шестерни от коленчатого вала.

2. Снаружи блока цилиндров с приводом от распределительного вала.

3. Используются оба варианта указанные в ответах 1 и 2.

12. Схема работы шестеренного масляно­го насоса.

1. При вращении зуб­чатых колес масло, поступающее к насосу за­полняет впадины между зубьев и переносится ими на противоположную сторону по внешнему контуру к отводящему каналу.

2. Масло захватывается зубьями колеса, отбрасывается к корпу­су насоса и под действием центробежной силы и через окно в корпусе направляется в систему.

13. Основные части масленого насоса смазочной системы двигателя.

1. Вал, крыльчатка, пружина, манжета, уплотнительная шайба, шкив.

2. Корпуса секций насоса, ведомые и ведущие зубчатые колеса секций, вал насоса, редукционные клапаны, крышка масляного насоса.

3. Шток, пружины, толкатель, клапаны, корпус, поршень.

Фильтры, используемые в смазочной системе двигателей.

1. Фильтры грубой и тонкой очистки.

2. Фильтры тонкой очистки со сменным фильтрующим элементом или фильтры центробежной очи­стки масла.

3. Фильтры тонкой очистки масла неполнопоточные или полнопоточные.

4. Используются все варианты указанные в ответах 1 – 3 в различных сочетаниях.

Дата добавления: 2018-05-02 ; ;

Источник

Устройство системы смазки автомобильного двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

  • Заливная горловина – через нее выполняется заливка или доливка масла.
  • Поддон картера – представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
  • Маслозаборник – представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
  • Масляный насос – всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
  • Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов – разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
  • Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
  • Магистрали и каналы – по ним движется масло от одного узла к другому.
  • Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
  • Датчики давления, температуры и уровня масла – подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
  • Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

В некоторых моделях двигателей датчики и радиатор могут отсутствовать. При этом охлаждение масла происходит непосредственно в поддоне картера.

Штатное расписание

У любого двигателя система смазки включает в себя:

  • масляную емкость (картер или отдельный бак);
  • маслоприемник, представляющий собой заборную горловину с фильтрующей сеткой для отделения крупных посторонних частиц;
  • смазочный насос;
  • сменный фильтр;
  • редукционный клапан (один или несколько);
  • датчик давления;
  • главную напорную магистраль и каналы, обычно интегрированные в детали силовой установки;
  • измерительный щуп для контроля уровня смазывающей жидкости.

Дополнительно в состав смазочного оборудования могут входить: температурный датчик, датчик уровня, смазывающие форсунки. Иногда двигатель имеет охладительный радиатор для масла. Емкость смазочной системы легкового авто зависит от типа силовой установки и ее габаритов. Обычно объем заливаемого масла составляет от 3,5 до 7,5 литров.

Классификация систем смазки

Существует несколько критериев, согласно которым происходит подразделение ДВС на категории. В частности, по методу подачи смазывающей жидкости к деталям силового агрегата:

  • под давлением, обеспечиваемым работой маслонасоса;
  • методом разбрызгивания;
  • комбинированный способ.

Подача масла к трущимся деталям под давлением необходима, если никаким другим способом невозможно обеспечить точно дозированную доставку смазки к детали в единицу времени. В большинстве современных двигателей масляный насос присутствует.

Тратить мощность мотора на поддержку высокого давления, необходимого для смазки всех деталей мотора, нуждающихся в этом, не всегда рационально. Поэтому там, где это возможно, используют метод разбрызгивания, когда масло самотёком попадает на вращающиеся детали и разбрызгивается по всему объему полости, создавая плотный масляный туман, обволакивающий всё вокруг себя.

Отметим, что метод разбрызгивания имеет немалое число недостатков:

  • он не обеспечивает равномерную смазку, поскольку масло конденсируется на смазываемых поверхностях случайным образом;
  • при таком способе требуется намного большее количество смазывающей жидкости;
  • поскольку процесс смазки квантован, вероятность окисления металлических поверхностей возрастает.

В большинстве случаев на автомобилях применяется комбинированная схема циркуляции масла в системе, для которой характерны недостатки и преимущества обоих вышеперечисленных способов.

Вторым важным фактором для СС является своевременное охлаждение разогретого внутри силового агрегата масла – если этого не делать, смазывающие свойства будут уменьшаться с поднятием температуры, что грозит перегревом мотора. Существующие способы охлаждения смазки:

  • метод открытой вентиляции картера двигателя;
  • охлаждение картера методом закрытой вентиляции.

При первом способе формирующиеся в картере газы выводятся в атмосферу через специальное отверстие, во втором случае газ направляется назад в цилиндр, где благополучно сжигается.

Некоторые модели силовых агрегатов комплектуются масляными радиаторами, в которых охлаждение моторного масла происходит либо обдувом встречным потоком воздуха, либо охлаждающей жидкостью, циркулирующей по трубкам радиатора.

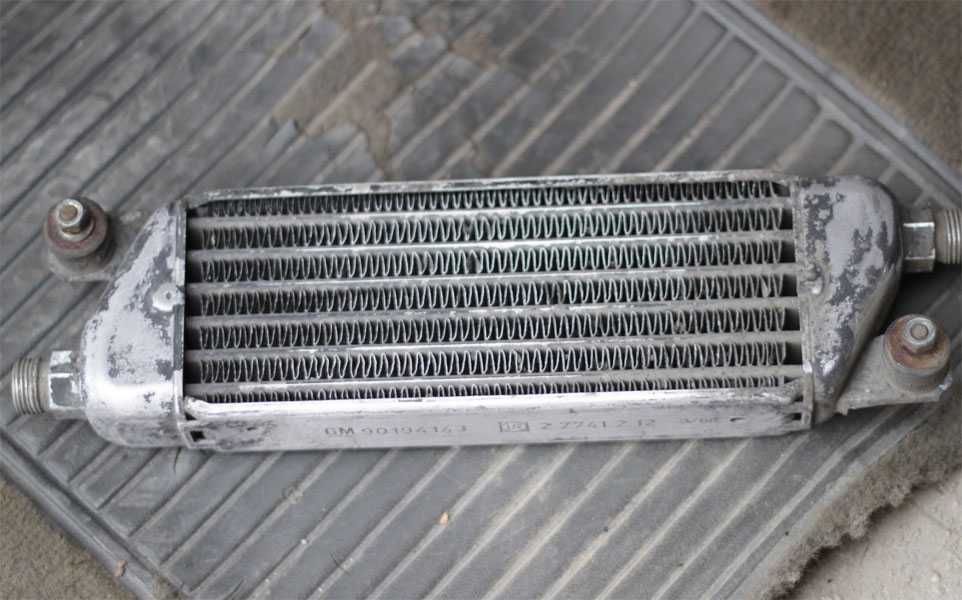

Масляный радиатор

Поскольку наибольшее распространение получил комбинированный метод подачи масла, имеет смысл более подробно рассказать о его разновидностях, уже упоминавшихся нами: мокром и сухом картере.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

  • Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
  • Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

  • Систематическая замена масляного фильтра.
  • Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Разновидности систем

Укрупнённо можно разделить все конструкторские решения на системы с сухим картером и с масляной ванной. Для гражданских автомобилей вполне достаточно использовать накопитель в виде поддона картера двигателя. Туда стекает выполнившее свои функции масло, частично охлаждается и затем забирается через маслоприёмник снова в насос.

Но эта система обладает рядом недостатков. Автомобиль не всегда чётко ориентирован относительно гравитационного вектора, особенно в динамике. Масло может плескаться на неровностях, уходить в сторону от заборника насоса при наклонах кузова или возникновении перегрузок во время разгона, торможения, прохождения крутого поворота. Это приводит к оголению сетки и захвату насосом картерных газов, то есть завоздушиванию магистралей. Воздух обладает сжимаемостью, поэтому давление становится нестабильным, возможны перебои в снабжении, что недопустимо. Подшипники скольжения всех основных валов, а особенно турбины в наддувных моторах, будут локально перегреваться и разрушаться.

Решение проблемы состоит в установке системы с сухим картером. Он не сухой в буквальном смысле слова, просто попадающее туда масло немедленно подхватывается насосами, которых может быть несколько, освобождается от газовых включений, аккумулируется в отдельном объёме и затем бесперебойно идёт к подшипникам. Такая система конструктивно сложнее, дороже, но на спортивных или форсированных двигателях иного выхода нет.
