Автомобильные тормозные системы, виды, устройство, как работают

Уход за тормозами в машине

Основы правильного обслуживания подробно изложены в каждой инструкции по эксплуатации. Сводятся они к контролю состояния колодок и дисков при каждом плановом ТО, осмотру шлангов и металлических трубок магистралей, регламентной замене жидкости и контролю её уровня в расходном бачке главного цилиндра.

Недопустимо использование низкокачественных запчастей вторичного рынка. Дешёвые колодки не смогут эффективно работать, в лучшем случае появятся скрипы, а в худшем они способны быстро износить диски или отказать при перегреве.

Замену жидкости в системах с ABS надо проводить с применением специальной программы сканера, иначе в блоке останется старая смесь с водой и ржавчиной. Перекрытые клапаны не дадут её слить при обычной прокачке.

Сразу после замены колодок надо несколько раз нажать на тормоз, иначе педаль может неожиданно провалиться.

Но даже после этого некоторое время колодки будут прирабатываться, прежде чем наберут свою полную эффективность.

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

барабанные;
дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

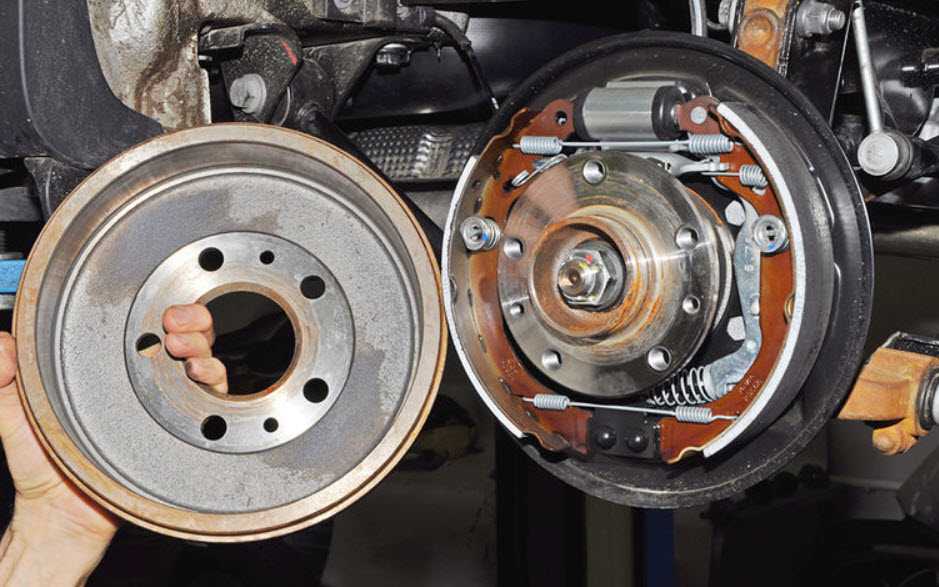

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Когда через тормозную трубку в цилиндр поступает жидкость, поршни, расходясь, раздвигают колодки. Они приходят в плотное соприкосновение с вращающимся на ступице тормозным барабаном, и сила трения вызывает торможение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

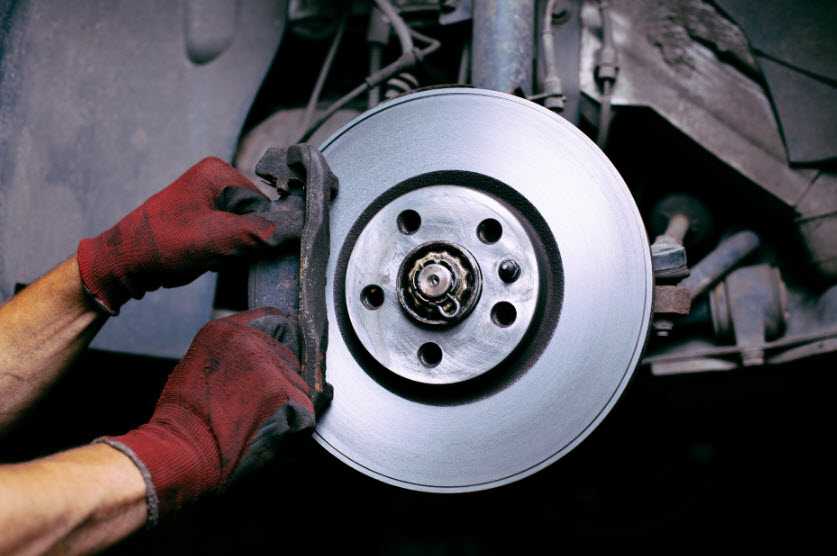

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
диска, который закреплен на ступице колеса.

При торможении поршни рабочих цилиндров с помощью гидравлики прижимают тормозные колодки к вращающемуся диску, останавливая последний.

Пневматические тормоза

Принцип движения любого транспортного средства с двигателем внутреннего сгорания основан на преобразовании тепловой энергии в механическую. Для ее передачи конструкция машины предусматривает сложную систему узлов и деталей. Заключительным фактором, обеспечивающим движение, является тяга. Она образуется вследствие смещения шин по поверхности дороги. Скорость перемещения зависит от мощности силового агрегата и от количества тяги. Остановку транспортного средства обеспечивает тормозная система. Колодки прижимаются к поверхности барабана, в ходе чего повышается их температура. Исходя из этой информации, получается, что мотор преобразовывает тепловую энергию в движение. А тормоза, наоборот, энергию движения превращают в тепловую. Она, в свою очередь, рассеивается через поверхность барабанов в атмосферу.

Виды тормозных систем

Если силовой агрегат мощностью в 250 л.с. разгоняет транспорт до 100 км/ч за одну минуту, то в непредвиденной ситуации для остановки требуется всего 6 секунд. Иными словами, тормозная система должна создать усилие равное 2000 л. с. При этом необходимая для остановки энергия пропорциональна массе авто и квадрату его скорости. Для решения этих задач на современных машинах, устанавливается гидравлическая или пневматическая тормозная система. Первый вариант, как правило, используется в конструкции только легковых автомобилей. Это обуславливается существенными недостатками, одним из которых является тот факт, что внезапно может закончиться масло. Пневматическая система лишена этого недостатка, что делает ее максимально безопасной. Даже при небольшой утечке тормоза все равно сработают. Рассмотрим более подробно ее конструкцию.

Типы систем

Первые автомобильные тормоза отличались обилием исполнений, инженеры находились в состоянии поиска оптимальных решений.

Постепенно всё свелось к использованию колёсных барабанов или дисков, поскольку некоторые преимущества есть у обоих принципов, то несмотря на превосходство дисковых механизмов, барабанные продолжают применяться.

Барабанные

В этой системе используется тормозной барабан, рабочая поверхность которого имеет вид закрытого с одной стороны цилиндра.

Колодки прижимаются к барабану изнутри, для чего там расположен исполнительный гидроцилиндр, общий для пары колодок или по одному на каждую.

Достоинства барабанного механизма:

хорошая защищённость от грязи;
простота и отработанность конструкции;
низкая цена в массовом производстве;
хорошая совместимость со стояночным тормозом;
большой срок службы.

Недостатки:

плохой отвод тепла от колодок;
большая масса деталей;
низкая эффективность;
склонность к отказам при попадании воды и медленное её испарение.

Сочетание плюсов и минусов привело к тому, что барабаны сохранились лишь в качестве тормозов задней оси на самых бюджетных и маломощных машинах, а также на некоторых грузовиках.

Иногда их предпочитают поклонники внедорожников, хотя и там постепенно они вытесняются дисками.

Дисковые

Тормозные диски сейчас используются практически повсеместно, от магистральных грузовиков до гоночной техники.

С врождёнными недостатками инженеры научились бороться, внедряя новейшие материалы и совершенствуя конструкцию.

А преимущества дисковых тормозов известны давно:

прекрасная эффективность, ограниченная лишь размерами дисков и материалами фрикционных пар, от простейших азбестосодержащих накладок по чугуну до углепластика;
широкие возможности по отводу тепла, диск открыт для атмосферного воздуха и имеет внутреннюю принудительную вентиляцию;
конструкция имеет небольшой вес, что важно при экономии неподрессоренных масс;
диск имеет теоретически меньший момент инерции по сравнению с барабаном;
при попадании влаги колодки быстро очищаются за счёт малой площади и высокой рабочей температуры.

Недостатки в виде малого срока службы и сильного износа от грязевых абразивов преодолевается простым сокращением сроков замены недорогих деталей.

Сама процедура значительно проще, чем у барабанных механизмов, поэтому колодки причислены к расходникам и широко представлены в ассортименте торговли.

А стояночный тормоз обычно выполняют в виде отдельного узла барабанного типа, там колодки практически не изнашиваются и меняются крайне редко.

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему

По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают

Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

Главный тормозной цилиндр.
Металлические патрубки 1-го контура.
Гибкий шланг передних механизмов.
Бачок для жидкости.
Вакуумный усилитель тормозов.
Металлические патрубки 2-го контура.
Цилиндры задних колес.
Рычаг привода регулятора давления тормозов.
Гибкий шланг задних механизмов.
Регулятор давления.
Кронштейн регулятора давления.
Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать

Принцип работы сцепления автомобиля

Не работает стояночный тормоз

Главный цилиндр сцепления

Устройство глушителя Бачок сцепления

Сроки замены тормозных дисков или протачивание тормозных дисков

Обычно, износ тормозных дисков сопоставим по времени с износом двух пар колодок, это если говорить образно, учитывая, что эксплуатация автомобиля имела постоянный характер. Если характер движения меняется, в процессе эксплуатации появляются элементы интенсивной езды, может наступить преждевременный износ дисков.

Некоторые умудряются «убить» тормозные диски при спокойной езде. Для этого достаточно попасть в лужу после интенсивного торможения. В этом случае вода и влага попадет на чугунный диск, соответственно перепад температур сделает свое дело, на рабочих поверхностях диска со временем появятся элементы коробления, что в итоге будет передаваться на рулевое колесо и педаль тормоза.

Основные составляющие пневматической тормозной системы

Обсуждаемая тормозная система делится на несколько основных составляющих, благодаря которым весь узел может функционировать должным образом. Естественно, приведенный ниже список механизмов является неполным, но в нем, как уже говорилось, будет самое главное:

Привод управления — данная тормозная система подразумевает под приводом управления наличие элементов пневмопривода. При помощи этих частей, осуществляется автоматическое или намеренное регулирование некоторых частей энергетического привода, о котором поговорим в следующем пункте.
Энергетический привод — этот механизм пневматической тормозной системы представляет из себя набор элементов (деталей) благодаря которым происходит обогащение воздухом, находящимся под давлением, привода управления. Таким образом, механизмы представленные в первых двух пунктах (этом и предыдущем), так сказать дополняют один другого.
Тормоз — самое «центровое» устройство! Именно здесь, в этом механизме сосредоточены все силы, сопротивляющиеся дальнейшему движению машины в какую-либо сторону. Тормоз бывает нескольких разных типов:

Фрикционный — останавливающая величина появляется во время соприкосновения двух частей транспортного средства, которые движутся, друг другу навстречу.
Электрический — те же самые силы трения возникают под воздействием электромагнитного поля, но при этом объекты не соприкасаются.
Гидравлический — тут опять-таки присутствуют два объекта, идущие навстречу один другому, но взаимодействие происходит при возрастании давления в жидкости между ними.
Моторный — тормозящая величина возрастает в результате того, что двигатель искусственным образом повышает тормозящее действия, при этом кинетика передается прямиком на колеса машины.

Компрессор — с подобным устройством многие встречались в бытовых ситуациях, не относящихся к машинам. По сути, это воздушный насос, отвечающий за то, чтобы тормозная система получала необходимые количества воздуха, а также регулирующий давление внутри системы. В составе этого механизма присутствует регулятор давления, на который и возлагается миссия слежения и управления подачей сжатого кислорода компрессором, для того чтобы значения колебались в строго заданных разработчиками пределах. Если показания датчика нарушаются, система может не выдержать и дать сбой, вследствие чего, есть шанс появления неисправности в тормозной системе грузовика.
В компрессоре также присутствует подсушиватель воздуха, основной задачей которого является подготавливать воздух непосредственно для пневмосистемы, убирая из него излишние молекулы влаги, испарения от воды, а также других вредоносных примесей, таких как масляные отложения и прочее.

Стоит также сказать, что подавляющее большинство современных осушителей объединяют в себе помимо основных функций, еще и регенерирующую, а это значит, что в их комплектующие также входит и ресивер.

Тормозная система может быть снабжена еще одним интересным агрегатом, однако он задействуется далеко не везде, и имеет место быть в основном в серьезных комплектациях, называется он предохранителем от замерзаний. Принцип его работы и назначение очень просты, в холодное время года, данный девайс помешивает в баллоны со сжатым воздухом специальный химический состав. Таким образом, конденсат, который в любом случае будет присутствовать на деталях системы, не будет замерзать и создавать дополнительные проблемы.

Устройство механизма торможения

Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:

Основной.
Дублирующий.
Стояночный (ручной, горный).
Вспомогательный.

Рабочая система

Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:

Дисковая.
Барабанная.

Рекомендуем: Принцип работы и особенности турбонаддува на бензиновых и дизельных двигателях

Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.

Дублирующий тормоз

Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.

Стояночный механизм

Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.

Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса

Вспомогательная система

Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.
