История и особенности конструкции 1.9 TDI

Этот мотор имеет 4 цилиндра, 8 клапанов, турбину. Предназначенный для небольших и среднеразмерных автомобилей концерна, 1.9 TDI оснащается разными системами впрыска: непосредственным или насос-форсунками.

За почти 20-летнюю историю выпуска, 1.9 TDI получил больше десятка модификаций с разными кодовыми обозначениями. Причем версий легендарного турдодизеля больше, чем вариантов форсировки. А сами двигатели с общим объемом и под общим названием 1.9 TDI различаются кардинально: система питания, тип турбины, сплав блока и головки цилиндров.

В зависимости от версии, мощность 1.9 TDI может составить 90, 110, 115, 130 и 150 л.с.

1,9-литровый турбодизель ставили на разные модели концерна VAG, причем версии, близкие к 90-сильномк «предку» — с ТНВД и простыми форсунками, обычной турбиной и без двухмассового маховика — сохранялись в производстве до 2009 года. Правда, последние годы выпуска их монтировали только на немногие бюджетные модели.

Устанавливали различные версии 1.9 TDI на:

  • Audi 80 — 1991-1994
  • Audi A3 (I, II, Sportback) — 1996-2010
  • Audi A4 (В4, В5, В6, В7) — 1995-2008
  • Audi A6 (C4, C5) — 1994-2005
  • VW Golf (III, IV, V, Plus) — 1993-2009
  • VW Polo — 2001-2009
  • VW Passat (В4, В5, В6) — 1993-2008
  • VW Sharan — 1995-2010
  • VW Touran — 2003-2010
  • Skoda Fabia (I, II) — 2000-2010
  • Skoda Octavia (I, II) — 1996-2010
  • Skoda Superb (I, II) — 2001-2010
  • Skoda Roomster — 2006-2010
  • Seat Alhambra — 1996-2010
  • Seat Altea — 2004-2010
  • Seat Ibiza (II, III, IV) — 1996-2009
  • Seat Leon (I, II) — 1999-2012

1.9 TDI (Turbodiesel Direct Injection) создавали на базе 1.9 TD. Новинка получила другую головку блока цилиндров и новую систему питания: непосредственный впрыск, который и позволил повысить эффективность агрегата.

Впервые установили 1.9 TDI на Ауди-80 в 1991 году. Это был не первый TDI на рынке, но именно с ним связана мировая известность дизельных агрегатов концерна VAG.

90-сильная модификация AHU с классическим ТНВД и турбиной с перепускным клапаном стала эталонной в своем классе: разгон до 100 км/ч менее чем за 15 с и топливный расход на уровне 5,5 л на 100 км пути. А еще — беспроблемный холодный пуск в версиях с системой прямого впрыска и надежность самой конструкции.

Спустя непродолжительное время после выпуска 90-сильной версии AHU, производитель поставил на конвейер 110-сильный 1.9 TDI под индексом AFN.

Конструктивно он такой же, как AHU, но в нем впервые применили турбину с изменяемой геометрией, что позволило повысить крутящий момент и мощность. Этот 1,9-литровый турбодизель VAG стал самым распространенным в линейке.

В 1998 году появляется третье поколение мотора — 1.9 TDI PD с измененной системой впрыска, где форсунки и ТНВД объединены в единый узел — насос-форсунку, что позволило улучшить производительность и еще сильнее снизить расход топливо (при возрастающих расходах на эксплуатацию агрегата). Этот агрегат получил внутренний индекс AHH.

Конструктивно, это старый добрый AHU с турбиной от AFN. В результате получился агрегат с более высоким крутящим моментом при той же мощности.

А затем в конце 1999 года производитель заменил обозначения моторов, и AFN стал AVG. Правда, выпуск его продолжился всего год.

Потому что в 2000 году VAG наладил пилотный выпуск версий 1.9 TDI с насос-форсунками вместо традиционных ТНВД. Такая модернизация позволила создавать экстремально высокое давление внутри топливной магистрали, что приводит к быстрому эффективному впрыску и повышает мощность и крутящий момент двигателя.

Конструкция 3.0 TDI

Этот 6-цилиндровый 24-клапанный дизельный агрегат с впрыском Common Rail и турбиной с изменяемой геометрией был представлен в 2004 году на Audi A8.

Журналисты и покупатели были в восторге от вида мотора — чугунный блок и цилиндры разнесены на 90-градусный угол — и от впечатляющей динамики двигателя. Агрегат оснастили цепями ГРМ и зубчатым ремнем привода ТНВД. Топливо в цилиндры подают пьезофорсунки Bosch. Два интеркулера по бокам двигателя и DPF-фильтр завершают обзор конструкции мотора.

3.0 TDI по праву считается эталонным в плане производительности и топливного расхода. И даже высокая стоимость обслуживания и ремонта не отпугивает потенциальных покупателей.

Главные преимущества 3.0 TDI — фантастическая производительность при очень умеренном топливном расходе.

Но любят его не только за динамику, а и за надежность. Блок и головка цилиндров оказались очень выносливыми, как и кривошипно-шатунный механизм.

В смысле своей конструкции, 3.0 TDI как разработка немецких инженеров, сполна искупил дурную славу другого дизельного V6 — 2.5 TDI. Поэтому многие поклонники марки ищут и выбирают именно его, не пугаясь высокой стоимости обслуживания.

Ставили этот турбодизель на:

  • Audi A4 B7, B8 — с 2004
  • Audi A5 — с 2007
  • Audi A6 C6, C7 — с 2004
  • Audi A7 — с 2010
  • Audi A8 D3, D4 — с 2004
  • Audi Q5/SQ5 — с 2008
  • Audi Q7 — с 2006
  • VW Phaeton — с 2004
  • Volkswagen Touareg — с 2004

Он идеально подходит для внедорожников, ну а рядовым моделям типа Audi A4 придает спортивного задора.

В среднем до серьезных вмешательств мотор ходит по 300 тыс. км. Но дорогостоящие в устранении проблемы могут проявиться уже при 150 тыс. км. пробега.

Устройство

Устройство моновпрыска – сложный механизм, требующий определенного внимания, а его изучение – времени. Чтобы обеспечивать дозирование воздуха в ходе создания топливной смеси, применяется дроссельная заслонка. В специальном трубопроводе осуществляется распределение топлива по цилиндрам.

Различия между моновпрыском и распределенным инжектором

  1. Распределенный инжектор представляет собой особую систему питания, где есть форсунки: их число имеет соответствие количеству цилиндров. Какой из вариантов лучше – решает именно водитель.
  2. Моновпрыск – более устаревший вариант, в отличие от распределенного инжектора.
  3. Распределенный инжектор обладает большей экономичностью по сравнению с системой моновпрыска.
  4. Распределенный инжектор может иметь прямую и распределенную подачу топлива.

Рассматривая данный механизм снабжения двигателя топливом, можно отметить, что имеются определенные отличия от распределенного инжектора. И все эти отличия от распределенного инжектора оправданы использованием и предпочтением конкретной системы, которая для каждого водителя – своя.

Различия между моновпрыском и карбюратором

Моновпрыск – способ подачи смеси посредством одной форсунки во все цилиндры. Это лучше, чем карбюратор.
Посредством специального клапана, обеспечивающего контроль всех процессов, можно легко осуществить запуск двигателя, чего не скажешь о карбюраторных системах. Такое строение делает данный вариант предпочтительным.
Возможность снижения расхода топлива: карбюраторные элементы призваны делать его более высоким из-за неверных настроек, с помощью рассматриваемого способа можно намного снизить этот показатель. По данному параметру рассматриваемая схема лучше других.
Для осуществления работы двигателя не потребуется ручной настройки системы. Если в карбюраторной схеме или в области распределенного инжектора происходит то же самое, возможна необходимость помощи специалистов.
Более совершенные показатели работы, связанные с наиболее высокой точностью функционирования схемы – давление, напряжение и т. д. В результате этого достигаются оптимальные динамические характеристики работы двигателя и прочих механизмов. Главное – своевременно проверить давление и провести работы по нормализации данного показателя

Также важно сопоставить напряжение.

Данная система обеспечивает высокое качество работы двигателя и создает оптимальные условия для его функционирования – нормальное давление и прочие. Какой из видов устройств лучше – каждый пользователь решает сам.

Недостатки системы

Описание данного вида подачи предполагает существование определенных недостатков:

  1. Высокая стоимость приобретения комплектующих деталей и проведения ремонтных работ. Традиционно ни один водитель при приобретении данной системы подачи топлива не рассчитывает на поломки, однако нужно быть готовым ко всему.
  2. Невысокая пригодность многих элементов к проведению ремонта. Конечно, данное мероприятие обходится дешевле, нежели полная замена, однако это не исключает его дороговизны.
  3. Необходимость приобретения качественного бензина. В нашей стране его приобрести можно не всегда, что связано с реализацией многими АЗС низкокачественных жидкостей.
  4. Сильная зависимость от электрического питания. По данному вопросу инжектор и карбюраторная система одерживают победу, поскольку процесс происходит проще.

История VR6

Развитие шестицилиндровой линейки Фольксваген началось в 1982 году. Первоначально объем двигателя составлял два литра, позже 2,2 литра, а в 1991 году емкость увеличилась до 2,8 литров.

Инженеры немецкого автопроизводителя вдохновлялись у Итальянцев, в частности, у Lancia. Итальянские двигатели уже в прошлом объединяли свойства обычного рядного и V-образного мотора. Угол развала цилиндров был необычайно малым.

Volkswagen решил смахнуть пыль с этой концепции, а новый шестицилиндровый двигатель получил обозначение «VR» (т.е. сочетание V-образного и рядного двигателя). Угол развала цилиндров составлял 15 градусов. Цилиндры располагались «зигзагообразно», благодаря чему двигатель не занимал слишком много места в ширину. Головка цилиндров была одна.

Особая конструкция выбрана не случайно. Фольксваген нужен был двигатель, который смог бы спрятаться под капотом компактных моделей. Это был не только новый Golf III, но и купе Corrado, и, конечно же, седан Vento или более крупный Passat B3 / B4. К исходному агрегату объемом 2,8 литра вскоре добавилась версия емкостью 2,9 литра, зарезервированная сначала только для Corrado. В 2001 появился первый вариант 2.9 с 24 клапанами.

Работа карбюратора

Название этой системы произошло от французского слова carburation, что означает – смешивание. Сначала топливо, благодаря топливному насосу, попадает в поплавковую камеру, которая регулирует давление, поддерживая его близким к атмосферному. Поплавок имеет сообщение с иглой, которая перекрывает подачу топлива при достижении им определённого уровня. Далее, через жиклёр, который является калибратором расхода топлива, бензин попадает в смесительную камеру. Здесь происходит смешивание топлива с воздухом, образуя топливную смесь, необходимой консистенции.

Поток воздуха в воздухопроводе образуется открытием клапанов в моменты всасывания воздушной смеси поршнем в цилиндры. Так, как входное отверстие его заужено, то поток воздуха в нём является максимальным. В него перпендикулярно вставлена трубка диффузора, через которую поступает бензин, распыляясь. Для полноценной работы карбюратора во всех режимах, дополнительно применяются экономайзеры и дозирующие системы. В основном они являются механическими, хотя бывают и электрическими. В последнем случае карбюратор с электронной начинкой ошибочно путают с моновпрыском или инжектором.

Инжекторная система подачи топлива по принципу сходна с моновпрыском. Основным её отличием является наличие не одной, как у моновпрыска, а нескольких форсунок, на каждый цилиндр.

Варианты форсировки и доработки мотора

Тюнинг мотора идет преимущественно по двум направлениям:

  1. Модернизация навесного оборудования и перепрошивка ЭБУ. В таком случае прирост мощности составляет до 20-25 лошадиных сил, но риск повреждения агрегата минимален;
  2. Конструктивное вмешательство. Изменяются объёмы цилиндропоршневой группы. Поршни, шатуны, коленвал заменяются на нестоковые варианты. Таким способом увеличить мощность можно вдвое, но риск сильно сократить ресурс силовой установки возрастает с каждой лошадкой.

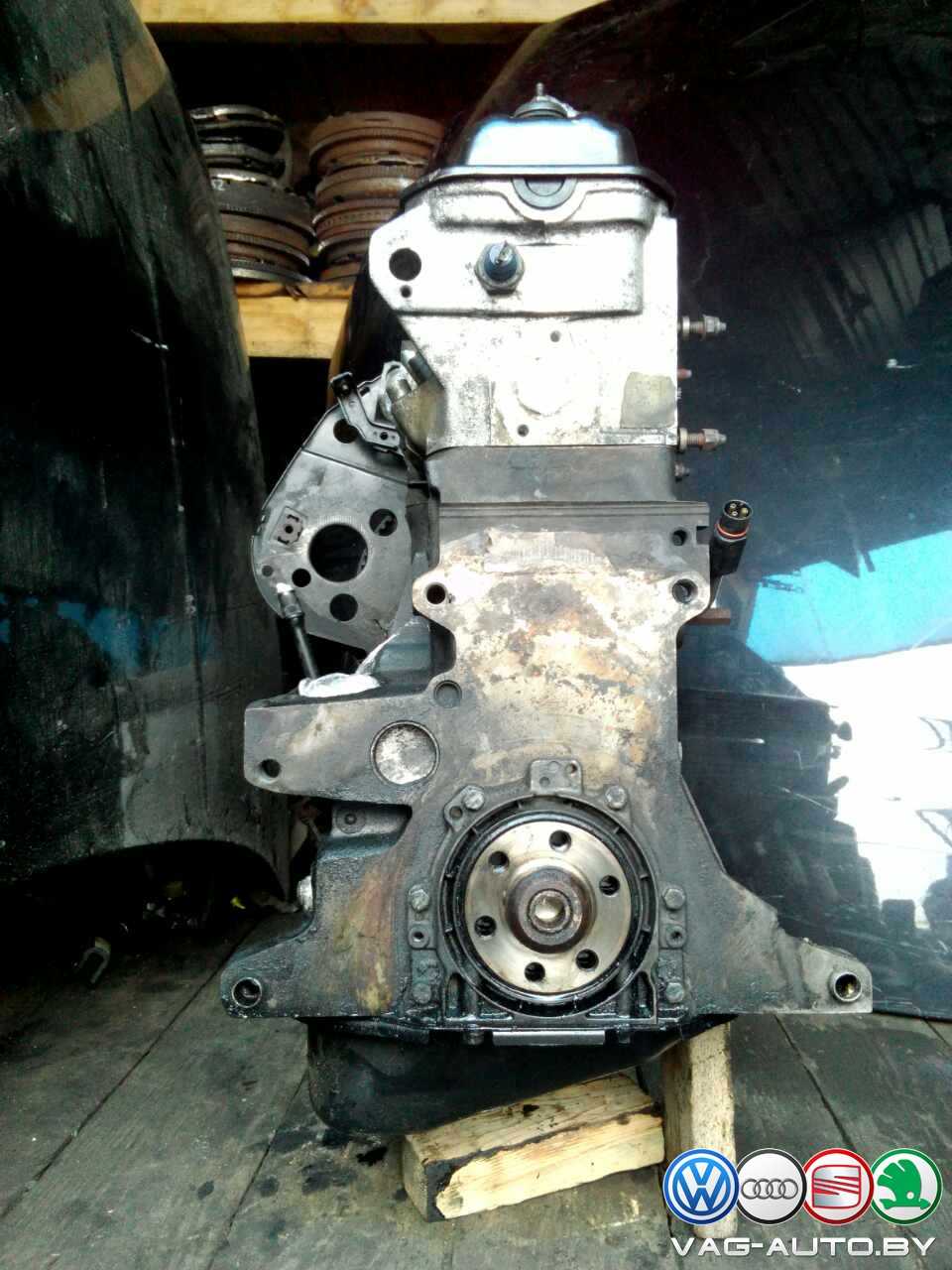

Двигатель со стоковым навесным оборудованием

Приобретение нестоковых поршней — достаточно рисковое мероприятие. С одной стороны, они позволяют выйти двигателю на более высокие мощности, но с другой стороны автовладелец не может быть уверен в их качестве. Разрушение нестоковых деталей и повреждение зеркала цилиндров не столь редкое явление для форсированных моторов. В некоторых случаях силовая установка получает столь серьезные повреждения, что ее восстановление не имеет смысла.

История создания двигателя VR

В наши дни двигатели с рядно-смещенной компоновкой практически безальтернативно ассоциируются с моторами VR6 немецкой компании Volkswagen. Шестицилиндровые двигатели VW появились в конце 80-х годов, и компания до сих пор с успехом устанавливает моторы этой компоновки в свои современные модели.

Разработки Фольксваген базировались на конструкции четырехцилиндрового двигателя V4, широко применявшегося в автомобилях Lancia и Ford. Как это ни удивительно, третьим производителем двигателей этой компоновки был советский, впоследствии украинский Мелитопольский моторный завод. Двигатели V4 устанавливались в Запорожцы и сделанные на основе Запорожца малые внедорожники ЛУАЗ.

Двигатель VW VR6, разработанный в период, когда председателем правления VW был Фердинанд Пих, был впервые презентован в Европе в 1991 году. VR6 начали устанавливать в модели Passat и Corrado.

В американской модели Corrado использовался двигатель объемом 2.8 литра. Позже лицензию на производство этих двигателей купил концерн Mercedes, выпустивший впоследствии собственную модель мотора M104.900.

Разработчики Volkswagen Group пошли дальше и, убрав один цилинд, создали двигатель VR5. Этот двигатель ставился в Passat 1997-го модельного года, и Golf 1999-го.

Технологические особенности двигателя VR6

В отличие от V6, имеющего симметричную конструкцию относительно коленвала, VR6 построен асимметрично, что характерно для рядных агрегатов. Впускной коллектор установлен с одной стороны мотора, а выпускной с другой стороны.

За счет того, что все 6 цилиндров расположены в одном коротком блоке двигатель VW VR6 гораздо легче любого V6 аналогичного объема. Коротким блок VR6 стал за счет расположенных в шахматном порядке, а не в одну линию, цилиндров.

Цилиндры VW VR6 расположены на очень малом расстоянии друг от друга, но под небольшим углом, что дало возможность оставить общую клапанную крышку, скрывающую два распредвала. От 24-клапанного механизма газораспределения пришлось отказаться — в головке блока просто не нашлось для него места.

Выход был найден — система SOHC была усовершенствована с учетом ряда особенностей системы DOHC.

Для этого понадобилось расположить по 4 клапана на каждый цилиндр в ограниченном пространстве над поршнем. При этом пришлось установить механизм привода клапанов строго над ними. В противном случае открытие и закрытие клапанов осуществлялось бы с опозданием, что неизбежно привело бы к повышенному расходу топлива и ограничению максимального количества оборотов.

Применив компоновку SOHC, компания отказалась от применения системы изменяемых фаз газораспределения, что также позволило сэкономить место.

В процессе разработки обнаружились и другие проблемы, для решения которых инженерам пришлось искать новые пути. К примеру, выяснилось, что конструкция VR6 – с 6 цилиндровым блоком и одной ГБЦ, подразумевает разную длину портов впускного и выпускного коллекторов. Согласно теории двигателестроения это означает, что цилиндры будут производить разную мощность при определенной скорости вращения коленвала. Выход был найден в установке специально разработанного равнодлинного впускного коллектора, настройке открытия и закрытия клапанов и необычного разделения выпускного коллектора на 2 патрубка (каждый из патрубков обслуживает 3 цилиндра сразу).

Отличительные особенности

Как уже описано выше, моновпрыск имеет лучшие технические характеристики, чем карбюратор. Основным его преимуществом является оптимально стабильная работа двигателя в различных температурных условиях при различных нагрузках. Автоматическая регулировка позволяет оптимизировать работу двигателя без необходимости ручных настроек. Это позволяет полностью автоматизировать работу двигателя и водителю нет необходимости его корректировать. Включать декомпрессию при запуске, прогревать.

Но не всё так гладко, когда происходит износ деталей оборудования. Наличие большого количества датчиков в системах с моновпрыском и сложность их систем управления приводит к большей вероятности нарушения режимов работы. Износ или поломка одного датчика приводит к расстройствам или отказам в работе двигателя, его запуске. Сложность настройки системы моновпрыска вынуждает привлечение специалистов. Или приходится самостоятельно искать техническую информацию для её изучения.

Сложности и удобства обеих систем

В случае проявления неисправностей в работе систем моновпрыска проверке подлежат датчики и катушка форсунки. Выявить неисправность омметром потенциометра несложно, зато поменять дорого. Оригинальная деталь может стоить дороже б/у двигателя. Датчики должны точно подходить по параметрам и, желательно, быть проверены на заведомо исправном двигателе. Работу системы может нарушить загруженная «память» в блоке управления. Зато настроенный блок с исправными датчиками будет выдавать хорошие результаты в работе двигателя.

Карбюратор в случае проявления сбоев ремонтируется, в основном, устранением механических повреждений, коррозии и грязи. А также оптимальной подстройкой регулировочных винтов.

Поэтому для тех, которые боятся электроники, как огня и при некоторых её отказах спешат продавать своё авто лучше посоветовать карбюратор. Но если кто хочет, чтобы его двигатель работал оптимально и экономично использовал свой ресурс, пожертвовав сложностями, то лучше выбрать электронный вариант.

Авто и мотоКомментировать

Впервые с DSG

Вершиной оригинального агрегата стала 3,2-литровая версия, вышедшая в 2003 году. 3.2 VR6 первым получил Audi TT, а следом и Volkswagen Golf R32 четвертого поколения. Двигатель сочетался с первой автоматизированной коробкой передач с двойным сцеплением DSG (DQ 250 с мокрыми сцеплениями).

В основе мотора лежал чугунный блок с углом развала 15 градусов. Увеличение объема с 2,8 до 3,2 литров было достигнуто за счет наращивания диаметра цилиндров с 81 до 82,5 мм с одновременным увеличением хода поршня с 90,3 до 92,8 мм. Мощность составляла 250 л.с.

Двигатель с самого начала соответствовал нормам выбросов Евро-4. Возможно поэтому он прижился в Ауди ТТ второго поколения, а так же в Golf R32 Mk5. В конечном итоге мотор дотянул до 2011 года, но из ассортимента Гольфа исчез в 2009 году с приходом очередной модели шестого поколения.

Для привода ГРМ используется цепь. Нижняя цепь соединяет коленвал и двойную звездочку. От двойной звездочки с помощью цепи приводятся в движение оба распределительных вала. Цепи имеют натяжители.

Система цепей расположена со стороны коробки передач. На практике это означает, что для каких-либо работ с приводом ГРМ требуется демонтаж коробки, что увеличивает стоимость ремонта.

Даже оригинальная цепь ГРМ не отличалась долголетием. Впрочем, ее срок службы не так короток, как у более современных четырехцилиндровых TSI. Основная проблема заключается в растяжении цепи. VW пытался решить ее, что подтверждается одной модификацией нижней цепи и двумя модификациями верхней цепи. Кроме того, подвергался модернизации натяжитель верхней цепи.

Иногда владельцам быстрых шестицилиндровых Golf и Audi TT приходится бороться с шумным насос системы охлаждения, который приводится в действие вспомогательным приводным ремнем.

Двигатель VR6 использует еще один водяной насос, так называемый дополнительный. Он включен в контур рядом с радиатором и приводится в действие электрическим приводом.

Частью системы охлаждения является так же модуль с парой вентиляторов. Если один из них работает на полную мощность, то причиной этого является повреждение проводки, в частности разъема питания.

Регламент технического обслуживания

Максимально отложить капитальный ремонт мотора может правильный выбор — какое масло лить в двигатель. Мануал от производителя рекомендует использовать масла с вязкостью 5W-30 и 5W-40. Масло для ABF следует менять каждые 10 тыс. км. Также необходимо учитывать условия, в которых эксплуатируется авто. При необходимости интервал замены масла следует сократить вдвое. Объем заливаемой смазки составляет 4,3 литра.

Масляный фильтр подлежит замене во время каждой смены смазки. Несвоевременная его замена вызывает повышенную нагрузку на множество узлов двигателя. От масляного голодания ресурс теряют поршни, помпа, маслосъемные колпачки и цилиндры. Компрессия снижается, а расход масла возрастает. Воздушный фильтр ходит дольше и способен прослужить до 20 тыс. км. Его забивание приводит к ухудшению подачи воздуха, что вызывает увеличенный расход топлива и снижение динамики.

Привод ГРМ требует повышенного внимания, так как двигатель гнет клапана. Регулировка и дефектовка элементов газораспределительного механизма могут потребоваться при достижении 30-50 тыс. км пробега. Конструкция мотора такова, что замена ремня не составит больших проблем.

Зажигание требует минимум внимания к себе. Свечи на ABF ходят более 25 тыс. км. Перед заменой рекомендуется произвести их визуальный осмотр. Это позволит определить общее состояние двигателя и обнаружить характерные неисправности в цилиндрах. Так, например, отличающийся цвет одной из свеч, может говорить о том, что степень сжатия снизилась в результате залегания поршневых колец или проблем в ГРМ.

Общие функции

Любая из описанных выше систем обеспечивает подачу обогащённой смеси бензина и воздуха в цилиндры с глубокой регулировкой педалью управления подачи топлива. Также имеется автоматическое регулирование в различных режимах:

  1. На холостом ходу.
  2. При различных температурах двигателя и воздуха.
  3. На разных мощностях нагрузки.

Общими неисправностями являются:

  • Механическое повреждение трубок, хомутов, (происходит подсасывание воздуха).
  • Обрыв или закисание тросика регулировки.
  • Засорение трубок, форсунок.
  • Механическое повреждение или засорение осей и движущихся частей системы, лепестков заслонки.
  • Нарушение целостности камер, трещины, повреждение корпуса.

Цепь стала прочнее

Оба двигателя второго поколения используют впускной коллектор переменной длины, что означает наличие шести отдельных заслонок во впускном тракте. Обычно проблем с ними не возникает, поэтому не стоит опасаться по поводу их возможного обрыва.

Из-за расположения цилиндров и впускного коллектора используется две версии топливных форсунок. Нечетные цилиндры имеют инжекторы, расположенные выше и более длинные, а четные цилиндры используют более короткие форсунки, размещенные под крупными.

Привод топливного насоса высокого давления возлагается на верхнюю двойную цепь ГРМ, которая не изменила концепцию предшественника. То же самое относится и к системе охлаждения, которая так же использует вспомогательный электрический насос, который дополняет основной, питаемый приводным ремнем.

Важно отметить, что удалось значительно продлить срок службы цепей ГРМ, которые больше не склонны к растяжению

Обзор неисправностей и способы их ликвидации

Выполняя капремонт двигателя большинство автовладельцев обращают внимание на состояние коленвала. На нем часто можно обнаружить задиры

Устраняется данный дефект при помощи притирки. Если отклонение параметров коленвала слишком велико от нормы, то рекомендована его замена.

Коленвал, отправленный на ревизию

Блок цилиндров после расточки

При возникновении вибрации может потребовать балансировку маховик силовой установки. Если данную операцию не произвести вовремя двс и навесное оборудование могут получить повреждения. Также разрушиться могут опоры двигателя и впускной коллектор. Особо опасна разбалансировка маховика, если производилась форсировка мотора.

Элементы гбц малокапризны. Наличие 4 клапанов на цилиндр усложняет конструкцию, но в целом она надежная. Распредвал при соблюдении регламента технического обслуживания служит до полного капремонта силовой установки.

Двигатель VR6 Volkswagen Sharan

Болты крепления головки блока цилиндров:

первая ступень 40 Н·м

вторая ступень 60 Н·м

третья ступень Доверните еще на 180°

Болты крышки подшипника шатуна 30 Н·м, +90°

Крышка коренного подшипника 30 Н·м, +180°

Болты маховика 60 Н·м, +90°

Сцепление 25 Н·м

Насос охлаждающей жидкости 20 Н·м

Шкив насос охлаждающей жидкости 25 Н·м

Детали радиатора и его соединения См. рис.

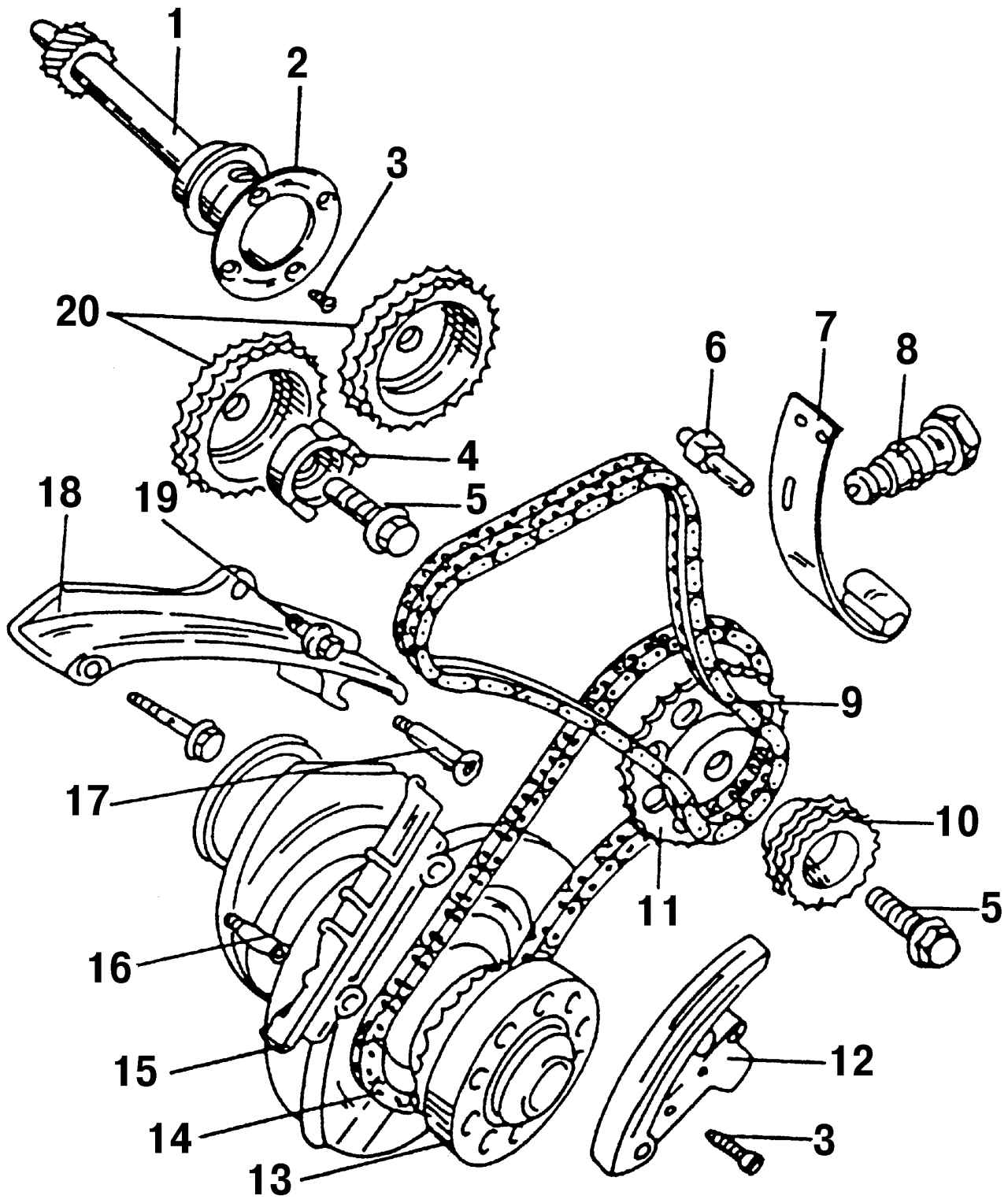

Рис. 91. Элементы привода механизма газораспределения: 1 — промежуточный вал; 2 — ведущее кольцо; 3 — болт, 10 Н·м; 4 — привод датчика; 5 — болт, 10 Н·м; 6 — болт, 25 Н·м; 7 — упругий элемент натяжного устройства; 8 — натяжное устройство двухрядной цепи, 20 Н·м; 9 — двухрядная цепь; 10 — звездочка привода двухрядной цепи; 11 — звездочка привода однорядной цепи; 12 — натяжное устройство цепи с башмаком; 13 — звездочка привода цепи, встроенная в коленчатый вал; 14 — однорядная цепь; 15 — планка успокоителя; 16 — специальный болт, 25 Н·м; 17 — палец с буртом, 25 Н·м; 18 — успокоитель; 19 — болт, 20 Н·м; 20 — звездочки коленчатых валов

Детали механизма привода (см.

Рис. 80. Проверка осевого свободного хода коленчатого вала с помощью измерительного прибора

болты 4 (см. рис. 80) 25 Н·м

натяжное устройство двухрядной цепи на головке блока цилиндров 25 Н·м

Верхний успокоитель цепи на блоке цилиндров 25 Н·м

нижний успокоитель на блоке цилиндров 20 Н·м

направляющие болты 16 (см. рис. 91) 25 Н·м

распределитель зажигания на головке блока цилиндров 10 Н·м

крышка подшипника распределительных валов 20 Н·м

крышка распределительных валов на головке блока

цилиндров, вставленные спереди болты 10 Н·м

Крышка распределительных валов на головке блока цилиндров, вставленные снизу болты 25 Н·м

Экран тепловой защиты на выпускной трубе 25 Н·м

Устройство для натяжения ремня приводного механизма на блоке цилиндров 25 Н·м

Топливная магистраль на впускном коллекторе 10 Н·м

Верхняя и нижняя часть впускной трубы 25 Н·м

Опора впускной трубы 25 Н·м

Крышка головки блока цилиндров

на головке блока цилиндров 10 Н·м

Пробка сливного отверстия 50 Н·м

Датчик детонационного сгорания для регулировки момента зажигания на блоке цилиндров 25 Н·м

Сливная пробка на масляном

фильтре, снизу 20 Н·м

Крышка масляного радиатора 25 Н·м

Датчик температуры масла 10 Н·м

Переключатель давления масла 25 Н·м

Крышка привода масляного насоса 10 Н·м

Болт гасителя колебаний 100 Н·м, +90°

Перекрытие отвода масла 5 Н·м

Основание масляного фильтра 25 Н·м

Нижняя часть масляного фильтра (корпус) 30 Н·м

Корпус термостата на блоке цилиндров 10 Н·м

Крышка корпуса термостата на корпусе термостата 10 Н·м

Сливная пробка на трубе охлаждающей жидкости 10 Н·м

Расширительный бачок системы охлаждения 10 Н·м

Масляный насос на двигателе 25 Н·м

Маслоприемная труба в картере 10 Н·м

Маслоприемная труба на крышке насоса 10 Н·м

Крышка насоса на корпусе насоса:

верхний болт 10 Н·м

нижний болт 25 Н·м

Заглушка редукционного на насосе 40 Н·м

Масляный картер на блоке цилиндров 20 Н·м

Передний фланец сальника на блоке цилиндров 10 Н·м

Свечи зажигания 30 Н·м

Датчик частоты вращения на блоке цилиндров 10 Н·м

Зубчатый обод датчика частоты вращения на коленчатом вале 10 Н·м, +90°

Задний фланец сальника на блоке цилиндров вставленные горизонтально болты 10 Н·м

Задний фланец сальника на блоке цилиндров, вставленные болты снизу 25 Н·м

Выпускная труба на головке блока цилиндров 25 Н·м

Выхлопная труба на выпускной трубе 40 Н·м

Катализатор к передней выхлопной трубе 25 Н·м

Соединительные хомуты выхлопной системы 25 Н·м

Крепление кислородного датчика к катализатору 50 Н·м

Хомуты двойной трубы, соединение катализатора с глушителем 40 Н·м

Подвеска двигателя

Видео про «Двигатель VR6» для Volkswagen Sharan

volkswagen sharan 2.8 vr6

Volkswagen Sharan VR6 2.8л 177л/с AWD 1999г.» Честный Тест Драйв

код: AAA 2.8 VR6 контрактный бу двигатель VW Golf Passat Sharan / Ford Galaxy — HD

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
