Как работает изменяемая геометрия впуска

World Of Man Dreams

Система изменения геометрии впускного коллектора является одной из востребованных технологий повышения мощности двигателя, экономии топлива, снижения токсичности отработавших газов.

Изменение геометрии впускного коллектора может быть реализовано двумя способами:

  1. изменением длины впускного коллектора;
  2. изменение поперечного сечения впускного коллектора.

В ряде случаев изменение геометрии впускного коллектора на одном двигателя осуществляется одновременно двумя способами.

Впускной коллектор переменной длины

Впускной коллектор переменной длины применяется в атмосферных бензиновых и дизельных двигателях для обеспечения лучшего наполнения камеры сгорания воздухом на всем диапазоне оборотов двигателя.

На низких оборотах двигателя требуется достижение максимального крутящего момента как можно быстрее, для чего используется длинный впускной коллектор. Высокие обороты выводят двигатель на максимальную мощность при коротком впускном коллекторе.

Впускной коллектор переменной длины используют в конструкции двигателей многие производители, некоторые дали системе собственные названия:

  • Dual-Stage Intake, DSI от Ford;
  • Differential Variable Air Intake, DIVA от BMW;
  • Variable Inertia Charging System, VICS, Variable Resonance Induction System, VRIS от Mazda.

Регулирование длины впускного коллектора (переключение с одной длины на другую) производится с помощью клапана, входящего в состав системы управления двигателем.

Работа впускного коллектора переменной длины осуществляется следующим образом. При закрытии впускных клапанов во впускном коллекторе остается часть воздуха, которая совершает колебания с частотой пропорциональной длине коллектора и оборотам двигателя. В определенный момент колебания воздуха входят в резонанс, чем достигается эффект нагнетания – т.н. резонансный наддув. При открытии впускных клапанов воздушная смесь в камеры сгорания нагнетается с большим давлением.

В надувных двигателях впускной коллектор переменной длины не используется, т.к. необходимый объем воздуха в камере сгорания обеспечивается механическим и (или) турбокомпрессором. Впускной коллектор в таких двигателях очень короткий, что сокращает размеры двигателя и его стоимость.

Впускной коллектор переменного сечения

Впускной коллектор переменного сечения применяется как на бензиновых, так и на дизельных двигателях, в т.ч. оборудованных наддувом. При уменьшении поперечного сечения каналов впускного коллектора достигается увеличение скорости воздушного потока, лучшее смесеобразование и соответственно обеспечивается полное сгорание топливно-воздушной смеси, снижение токсичности отработавших газов.

Известными системами впуска переменного сечения являются:

  • Intake Manifold Runner Control, IMRC, Charge Motion Control Valve, CMCV от Ford;
  • Twin Port от Opel;
  • Variable Intake System, VIS от Toyota;
  • Variable Induction System, VIS от Volvo.

В системе впускной канал к каждому цилиндру разделен на два канала (отдельный канал на каждый впускной клапан), один из которых перекрыт заслонкой. Привод заслонки осуществляет вакуумный регулятор или электродвигатель, являющийся исполнительным устройством системы управления двигателем. При частичной нагрузке заслонки закрыты, топливно-воздушная смесь (двигатели с распределенным впрыском) или воздух (двигатели с непосредственным впрыском) поступает в камеру сгорания каждого из цилиндров по одному каналу. При этом создаются завихрения, которые обеспечивают лучшее смесеобразование. При уменьшении сечения впускного коллектора раньше вступает в работу система рециркуляции отработавших газов, тем самым повышается топливная экономичность двигателя.

При полной нагрузке заслонки впускного коллектора открываются, увеличивается подача воздуха (топливно-воздушной смеси) в камеры сгорания и соответственно повышается мощность двигателя.

Неисправности впускного коллектора

Наиболее частые неисправности:

  • потеря герметичности прокладок;
  • обрастание стенок сажей и смолой;
  • ступенька между коллектором и карбюратором, воздушным фильтром или головкой блока цилиндров (ГБЦ);
  • излишний нагрев от выпускного коллектора.

Прокладки теряют герметичность при перегреве двигателя и ослаблении затяжки гаек. Проверить герметичность прокладок можно так: — на холостых оборотах прикройте 5–10 процентов впускной трубы воздушного фильтра. Если обороты двигателя не упали, значит, прокладки коллектора подсасывают воздух. Если обороты чуть-чуть поднялись, значит одна из прокладок полностью вышла из строя и необходима ее замена.

Обрастание стенок коллектора смолой происходит только на карбюраторных двигателях из-за езды на низких оборотах. Потребление воздуха невелико, поэтому скорость движения топливовоздушной смеси недостаточно и часть распыленного топлива оседает на стенках. Потом летучие соединения испаряются, а смолы коксуются, образуя на стенках наросты, которые увеличивают аэродинамическое сопротивление. Чтобы удалить наросты, снятый коллектор обрабатывают различными веществами (чаще всего смесью керосина и ацетона) и чистят железными ершиками.

Ступенька между коллектором и воздушными фильтром, карбюратором или ГБЦ возникает из-за некачественного изготовления деталей или использования неоригинальных, а то и предназначенных для другой модели двигателя запчастей. Ступенька даже в 2 мм срезает до 20 процентов мощности и приемистости двигателя на средних и высоких оборотах. На низких оборотах ступеньки до 5 мм ни на что не влияют. Чтобы устранить ступеньку необходимо или подобрать соответствующий коллектор или обработать имеющийся с помощью фрезы. Эту операцию проводят в условиях автомастерской, потому что для нее необходим специально подготовленный фрезерный станок.

Излишний нагрев от выпускного коллектора происходит из-за отклонения угла опережения зажигания (УОЗ) свыше 5 градусов в любую сторону. На дизельных двигателях такой же эффект дает изменение угла опережения впрыска топлива (УОВТ). Также на перегрев впускного коллектора влияет долгая езда на высших передачах при низких или средних оборотах двигателя. При перегреве впускного коллектора поступающий в цилиндры воздух сильней нагревается, это меняет режим горения топливовоздушной смеси и лишь увеличивает выделение тепла в выпускном коллекторе. Перегрев впускного коллектора проявляется в поднятии температуры охлаждающей жидкости и заметном (10–20%) падении мощности. Чтобы устранить перегрев впускного коллектора необходимо установить правильные УОЗ или УОВТ и изменить манеру езды.

Строение обоих вариантов

Если утрировать то коллектора это 4 трубы, которые соединяются в одну. То есть своего рода «штаны», только на четыре «штанины». Нужно отметить, что бывают и на «две – три» или даже «шесть» труб. Такое устройство обусловлено количеством цилиндров в двигателе, как мы знаем на автомобиле «ОКА» было всего два цилиндра (две трубы), например на новых FORD есть варианты с тремя (трехтрубный), а на некоторых представительских авто – шесть цилиндров (шеститрубный). Причем это будут как впускной, так и выпускной коллектора.

Вот только верхняя точка, где один выход у них будут отличаться:

Впускной – подключается к системе подачи воздуха или топлива, поэтому в «верхней точке» будет стоять либо карбюратор, либо дроссельная заслонка.

Выпускной – подключается к глушителю, отводит отработанные газы. Сейчас зачастую подключается к катализатору.

Теперь подробнее о каждом из типов.

Рампа

Замена катколлектора на ваз 2110

Рампа снимается в сборе с регулятором давления топлива:

  • Необходимо отсоединить шланг вакуума от регулятора.
  • С помощью 2-х рожковых ключей на 17 открутить штуцеры крепления трубок подачи бензина, снижения давления.
  • Отсоединить фишку напряжения рампы.
  • Открутить с помощью отвертки винт кронштейна для крепления трубок подачи бензина, его отвода и отсоединить его.
  • Шестигранником №5 открутить 2 винта для крепления рампы.
  • Потянуть рампу по осевому направлению форсунки из посадочного места, извлечь рампу с направлением к левой стороне капота.

Заменитель катколлектора ваз 2110

  • Открутить гайку с левого кронштейна впускного коллектора, ослабить нижний болт.
  • Удалить кронштейн от него.
  • Такую же операцию проделать с правым кронштейном, удалить его.
  • Открутить 2 гайки со шпильки рыма.

Впускные коллекторы с изменяемой геометрией

Отдельного внимания заслуживает система изменения геометрии впускного коллектора.

Двигатели с переменной длиной впускного тракта

Импульсные движения во впускном коллекторе, безусловно, помогают его работе, но процесс запускается только в диапазоне определенных частот колебаний. Длина импульса пропорциональна длине трубы коллектора. Такой принцип используется во впускных коллекторах с изменяемой длиной. Электронный блок управления двигателем контролирует число оборотов и подает сигнал на клапан для включения «малого» либо «большого» круга подачи смеси.

Устройство коллекторов с изменением сечения каналов

В случае изменения сечения впускного коллектора по ходу движения топливной смеси установлены заслонки, которые в закрытом положении не перекрывают полностью продвижение смеси, а уменьшают просвет коллектора. Изменение сечения потока приводит к завихрениям и увеличению их скорости. Управление такими устройствами осуществляет бортовой компьютер.

Пример реализации коллектора с изменяемым сечением дизельного и бензинового двигателей

Впускные коллекторы с системой рециркуляции отработанных газов

Впускные коллекторы с системами EGR Exhaust Gas Recirculatiоn (система рециркуляции отработанных газов) предназначены для уменьшения токсичных выбросов в атмосферу. Подобные конструкции коллекторов устанавливаются как на бензиновые, так и на дизельные двигатели. Принцип действия прост — отработанные газы из выхлопной системы через отдельный клапан попадают обратно во впускной коллектор, благодаря чему понижается содержание кислорода в топливовоздушной смеси, а значит, понижается интенсивность окисления и температура в камерах сгорания. Система включается только в определенных режимах, например, на холостом ходу.

Снимаем коллектор самостоятельно

В основном, для ремонта либо же замены детали необходимо знать, как демонтировать впускной коллектор. В принципе, эта задача не трудная, и справиться с ней можно буквально за 10 минут. Находим топливный насос и убираем из него предохранитель, а затем запускаем мотор. Так упадет давление в системе, постепенно двигатель заглохнет. После этого можно отключить АКБ и снять декоративный кожух с мотора. Теперь следует убрать патрубки от воздушного фильтра и снять его. Затем следует отвинтить дроссельный узел, но не трогая крепежа заслонки. Вот вы добрались и до коллектора.

Далее, в случае отслоения квадратной трубки, необходимо просверлить в коллекторе два отверстия (диаметр сверла берется 4 мм) таким образом, чтобы через них можно было добраться до этой трубки. Затем в эти отверстия вкручиваем саморезы, фиксируя ее. Заслонки и клапан управления нельзя поменять отдельно или же отремонтировать, поэтому приходится покупать и устанавливать новую деталь целиком. Если причину поломки нашли в датчике, то вышедший из строя элемент нуждается в замене.

Главная →

Устройство → Топливная и выхлопная системы → Карбюратор →

Виды впускных коллекторов

Существуют такие виды впускных коллекторов:

  • стальные;
  • алюминиевые;
  • пластиковые;
  • с изменяемой геометрией;
  • с клапанами контроля выхлопных газов (EGR);
  • с турбонаддувом;
  • с точечным впрыском топлива и др.

На современных двигателях довольно широко распространены коллекторы с точечным впрыском топлива. В такой модификации топливо подается при помощи электромагнитных форсунок, установленных в каждой из его труб-каналов.

Принципиальная схема впускного коллектора с точечным впрыском топлива

Впускной коллектор, как и двигатель в целом, продуктивно работает в определенном диапазоне оборотов. Устройство и тип установленного коллектора зависит от компоновки блока цилиндров, от целевой направленности двигателя и от конструктивных решений в целом.

Все выше перечисленные коллекторы, делятся на две группы:

  • одноплоскостные;
  • двухплоскостные.

Одноплоскостной коллектор подает топливовоздушную смесь через один общий канал, многоплоскостной же изначально делит поток смеси на два потока.

Одноплоскостной коллектор

Как правило, двигатели с двухплоскостным коллектором выдают больше мощности на низких и средних оборотах в пределах 2000-4000 об/мин. На высоких же — из-за образующихся завихрений мощность будет несколько ниже.

Двухплоскостной коллектор

Коллектор с общей камерой без перегородок раскрывает свой потенциал на оборотах от 5000 и выше.

Очистка впускного коллектора, клапанов и камеры сгорания для моторов GDI с пробегам за 100тыс — процедура вынужденная и обязательная.

Полностью избавиться от чистки впускного тракта не получится. Её можно только отсрочить, поддерживая мотор в исправном состоянии (грамотно менять моторное масло, вовремя менять маслосъемные колпачки, не допускать закоксовывания поршневых колец, применять чистый бензин, и качественные топливные фильтры). Контроль загрязнений правильней осуществлять при помощи технических эндоскопов. Визуальный осмотр камеры сгорания при плановой диагностике — даст конкретную оценку необходимости очистки двигателя.

Как коллектор влияет на работу двигателя

Когда мотор работает на максимальных оборотах при полностью нажатой педали газа, то скорость воздуха в коллекторе приближается (а в спортивных автомобилях заметно превышает) скорость звука. На таких скоростях любой поворот и самый незначительный бугорок оказываются серьезным препятствием, которое многократно увеличивает сопротивление коллектора воздушному потоку. В результате в цилиндры поступает меньше воздуха, поэтому мощность мотора падает. В таком режиме карбюратор нередко выдает переобедненную смесь, скорость горения которой в десятки раз быстрей, чем нормальной. Поэтому топливовоздушная смесь взрывается, это приводит к повреждению клапанов, поршней и других элементов мотора.

Не менее важно и качественное соединение коллектора с карбюратором или воздушным фильтром. Если уплотнительные элементы изношены или плохо затянуты гайки крепления, то в месте контакта происходит подсос воздуха, в результате – переобеднение смеси и взрывы в камере сгорания

Как увеличить подачу воздуха в двигатель: доступные способы

Как видно, от количества и качества поступающего в цилиндры воздуха напрямую будет зависеть и мощность силового агрегата. В целях получения улучшенной отдачи от ДВС многие автолюбители стремятся увеличить подачу воздуха в агрегат. Как правило, такая необходимость возникает в процессе тюнинга двигателя, после проведения каких-либо доработок и т.д.

Далее мы рассмотрим несколько возможных способов,  которые при этом не предполагают кардинальных переделок (например, доработка каналов ГБЦ, замена турбины на более производительную и т.п.)

Самым простым и бюджетным решением является установка фильтра нулевого сопротивления (нулевика). Хотя общий прирост мощности от такого решения небольшой, но на спортивных и специально подготовленных авто установка нулевика в комплексе с другими усовершенствованиями волне оправдана.

Однако этого не скажешь о гражданских авто со «стоковым» ДВС. В этом случае получается скорее вред, чем польза, так как фильтры нулевого сопротивления быстрее загрязняются и хуже очищают воздух, что может сказаться на ресурсе мотора. При этом никакого прироста мощности фактически не наблюдается.

Еще одним способом подать в мотор больше воздуха является доработка элементов заводской системы. Речь идет о воздухозаборнике, патрубках, верхней крышке корпуса воздушного фильтра.

В самом начале необходимо измерить сопротивление воздуха на входе и после выхода из корпуса фильтра, после чего  проводятся работы в целях уменьшения такого сопротивления.

Также следует отметить, что иногда на профильных форумах встречается информация об электрическом вентиляторе во впуск (динамический вентилятор, завихритель воздуха, система динамического наддува, электрический турбонагнетатель и т.п.). В свое время на рынке выделялись производители Кamann, Simota и ряд других.

Если коротко, так называемая электротурбина на впуске позволяет добиться подачи охлажденного воздуха во впускной коллектор без каких-либо существенных доработок, что особенно актуально для атмомоторов. В результате в двигатель начинает поступать охлажденный, а не теплый воздух, увеличивается объем воздуха и т.д.

Устройство представляет собой патрубок, в котором устанавливается  крыльчатка. Во время работы крыльчатка вращается, создавая спиралеподобные завихрения воздуха. По заверениям производителей такой воздух более холодный и лучше проникает в камеры сгорания.

В результате улучшается общий процесс смесеобразования, мощность двигателя растет, повышается эластичность во время работы ДВС на разных режимах, автомобиль демонстрирует улучшенные динамические характеристики.

Однако как показывает практика, особой пользы после установки таких решений нет. Более того, высокая стоимость на отметке около 300-400 у.е. и вовсе ставит целесообразность подобных экспериментов под большое сомнение.

Еще в списке возможных решений для увеличения подачи воздуха можно отметить так называемый «холодный впуск». Подобное решение фактически предполагает вынос воздухозаборника из подкапотного пространства наружу, что позволяет снизить температуру поступающего воздуха и повысить его плотность.

В продаже встречаются готовые комплекты как для определенных моделей авто, так и универсальные. К преимуществам холодного впуска можно отнести увеличение мощности двигателя, снижение риска возникновения детонации, улучшение реакций на нажатие педали газа, незначительное уменьшение расхода топлива.

При этом существенно повышается вероятность попадания воды во впуск и гидроудара, а также намного быстрее загрязняется воздушный фильтр. Дело в том, что воздухозаборник ставится в «окна», которые отдельно делаются в бампере, в передней фаре и т.д.

Принцип работы впускного коллектора

Во время движения поршней вниз образуется эффект разряжения: поток смеси в коллекторе упирается в закрытый впускной клапан в такт двигателю. С ростом оборотов смесь во впускном коллекторе отражается от препятствий и начинает совершать «колебательные движения». После образования таких движений, поток смеси движется на большей скорости. В определенных условиях такие колебания становятся резонансными, в результате чего смесь поступает в цилиндры с большим давлением (процесс называется резонансный наддув).

Правильно спроектированный коллектор обеспечивает лучшую вентиляцию цилиндров. Это происходит благодаря разности давлений во впускном и выпускном тракте. Клапаны на впуск и выброс газов имеют определенный шаг опережения такта двигателя. Необходимо, чтобы клапан был максимально открыт или закрыт в оптимальный момент, то есть за один цикл работы цилиндра на долю секунды оба клапана приоткрыты. Давление на впуске становится немного выше, чем на выпуске (где уже произошел выброс газов). Таким образом достигается более эффективная продувка камеры сгорания.

Впускной коллектор ваз 2106

Группа: Жигулёнок Сообщений: 206 Регистрация: 21.3.2007 Из: Москва, ВАО Пользователь №: 10 Машина:ВАЗ 21065 Цвет:Белая Год Выпуска: 1998 Спасибо сказали: 0 раз

Данная работа выполняется для уменьшения числа оборотов, при которых достигается максимальный крутящий момент и увеличения мощности на высоких оборотах.

Самое главное — это сопрячь коллектор (относится как к впускному, так и выпускному) с головкой блока циллиндров. Для этого необходимо покрасить небыстро сохнущей краской (кузбаслаком например) плоскость сопряжения головки и прислонить к ней коллектор. Далее круглым напильником выбрать все светлые места вокруг воздушных каналов на коллекторе. Потом смыть краску с головки и коллектора и повторить процедуру наооборот (красить коллектор, точить головку). Можно ограничиться одним таким циклом, но можно и повторить еще раз для точности. Проверку точности можно выполнить, если покрасить и коллектор и головку и зажать между ними кальку. По отпечатку на просвет можно увидеть все неточности.

С прокладкой бороться сложнее. Напильником ее не доработаешь. Следует воспользоваться бормашинкой или круглым напильником, зажатым в дрели. Прокладка дорабатывается по месту. Металлические вставки в прокладку вокруг выпускных каналов трогать не стоит.

Далее — полировка. Ее имеет смысл делать при переборке двигателя. Для этого с демонтированной головки снимаются клапана, ось коромысел, сами коромысла, распредвал. После чего снимают коллектора, вынимают прокладку и снова их прикручивают.

Теперь два варианта:

Первый — берется тросик толщиной 2 — 3 мм и на него наносится слой грубой абразивной пасты (типа ГОИ) и производят поступательно-вращательные движения внутри одного из каналов (это очень долго, тяжело и скучно). Затем, визуально проверив качество грубой обработки, на тросик плотно наматывается брезент и смазывается пастой ГОИ. Процедура повторяется. Данный метод не гарантирует максимальное качествой по всей внутренней поверхности канала, но гарантирует, что самые критичные части булут обработаны.

Второй метод, мной не опробованный, но очень перспективный — это пескоструйная машина. Здесь все тоже, что и в первом методе, но вместо тросика используется струя сжатого воздуха с абразивными частицами

Штатный впускной коллектор ВАЗ 2106 предназначен для направления воздушно-бензиновой смеси в моторные цилиндры

Дополнительно с помощью этого важного узла в системе транспортного средства осуществляется подогрев топливного питания, т.к. при разряжении горючей смеси происходит реакция с выделением холода

Равномерность распределения топливовоздушной смеси по цилиндрам во многом зависит от впускного коллектора. Многие полагают, что внутренняя полировка коллектора позволяет уменьшить потери на впуске. Но сама по себе эта операция — вырванная страничка из большой книги и кардинально изменить ничего не может. Неравномерное распределение смеси по цилиндрам связано в первую очередь с конструктивными ошибками при проектировании коллекторов. Разная длина впускного тракта приводит к неоднородному наполнению цилиндров, причем баланс мощности по цилиндрам меняется в зависимости от того, какая заслонка карбюратора открыта. Достаточно примитивно (для впускного коллектора заднеприводного ВАЗа) Это выглядит так: при дросселировании на 1-й камере, а так же при работе карбюратора в режиме холостого хода — 1 и 4 цилиндры работают на более богатой смеси чем 2 и 3. При дросселировании на 2-й камере (режим max нагрузок) более обогащенная смесь поступает во 2 — 3 цилиндры; а 1 и 4 испытывают топливо воздушный «голод». Причина такой пульсации смеси по цилиндрам — неудачное расположение заслонок карбюратора над впускным коллектором. Убрав часть перегородок между соседними каналами убиваем 2-х зайцев:

Ремонт и обслуживание впускных коллекторов

Современный впускной коллектор — деталь сложная. Случаются с ней и поломки. Рассмотрим типичные.

Нарушения герметичности

Это первое, чем «болеют» системы впуска, впрочем как и многие другие узлы автомобиля. Вибрации, перепады влажности, давления и температур сказываются на резиновых (паранитовых и др.) уплотнениях, которых в сложных системах впуска достаточно много. Возможно дополнительное попадание воздуха в смесь, так называемый «подсос».

Подсос воздуха во впускном коллекторе может значительно повлиять на динамические показатели двигателя в целом. После восстановления герметичности работа двигателя нормализуется.

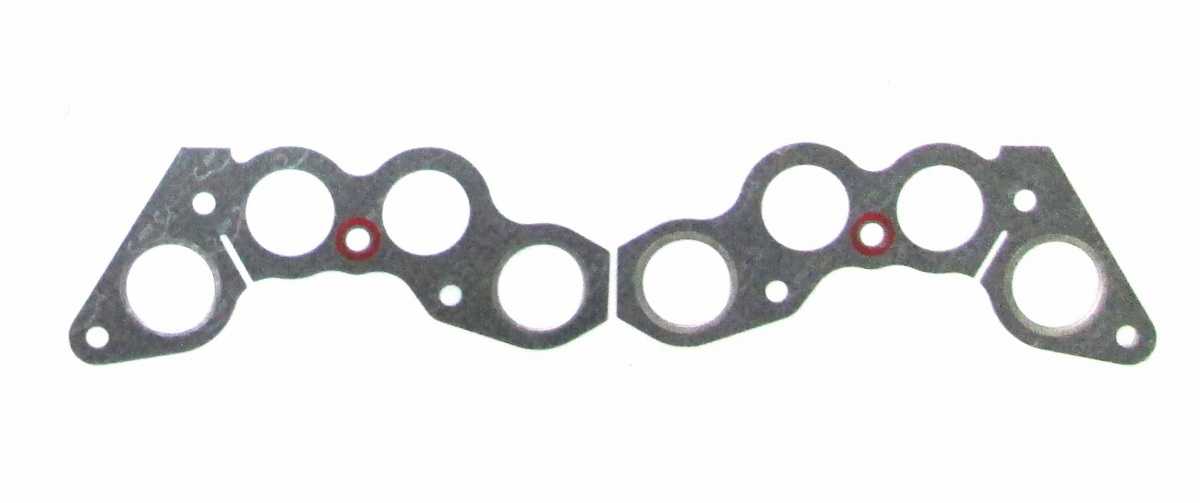

Прокладки впускного и выпускного коллекторов ВАЗ 2106

Загрязнение впускного коллектора

Впускной тракт время от времени необходимо проверять на предмет налета на стенках. Подобная проблема может довольно сильно повлиять на динамику автомобиля. Особенно часто засоряется коллектор на двигателях с системой рециркуляции выхлопных газов. В таких случаях необходимо произвести разборку и чистку устройства специальным составом.

Отложения на стенках элементов впускных коллекторов

Деформации и механические повреждения корпуса

Для производства коллекторов широко используют пластик и алюминий, а эти материалы, как известно, могут деформироваться из-за воздействия высоких температур. Пластик со временем трескается и рассыхается. Алюминиевые коллекторы вследствие вибраций могут лопнуть.

Элементы с сильно нарушенной геометрией подлежат замене. Алюминиевые детали можно заварить аргонодуговой сваркой.

Повышенная температура воздуха в впускном коллекторе

Причинами подобной проблемы могут быть:

  • длительная работа на холостом ходу в условиях высокой температуры воздуха (например в пробках);
  • неполадки системы охлаждения и повышение общей температуры двигателя;
  • нарушение вентиляции моторного отсека вследствие засорения радиатора;
  • ошибочное показание датчика температуры во впускном коллекторе;
  • ошибки в прошивке блока управления.

Решением является проверка узлов системы охлаждения и диагностика электронных систем.

Хлопки во впускном коллекторе

Во время воспламенения топлива в цилиндрах двигателя должны соблюдаться условия герметичности (оба клапана должны быть плотно закрыты). При условии воспламенения топлива с открытым или слегка приоткрытым впускным клапаном топливно-воздушная смесь может воспламеняться в самом коллекторе, в результате чего слышны характерные «хлопки». Такие поломки довольно опасны — они могут привести к значительным повреждениям.

Причинами неисправности могут быть:

  • нарушение системы зажигания;
  • неправильно настроенный газораспределительный механизм;
  • нарушения плотности посадки впускных клапанов;
  • проблемы с образованием топливовоздушной смеси.

В подобных случаях необходимо провести комплексную диагностику двигателя для выявления причин хлопков.

Рассмотрим процедуру замены прокладки впускного коллектора на примере двигателя Шевролет Авео 2017 г.

1. До начала работ обесточить бортсеть автомобиля, сняв отрицательную клемму аккумулятора.

2. Демонтировать рычаги стеклоочистителей (необходимо только в случае с конкретным двигателем).

3. Снять пластиковые фиксаторы защелки 1 и винты 2, после чего удалить решетку воздухозаборника 3.

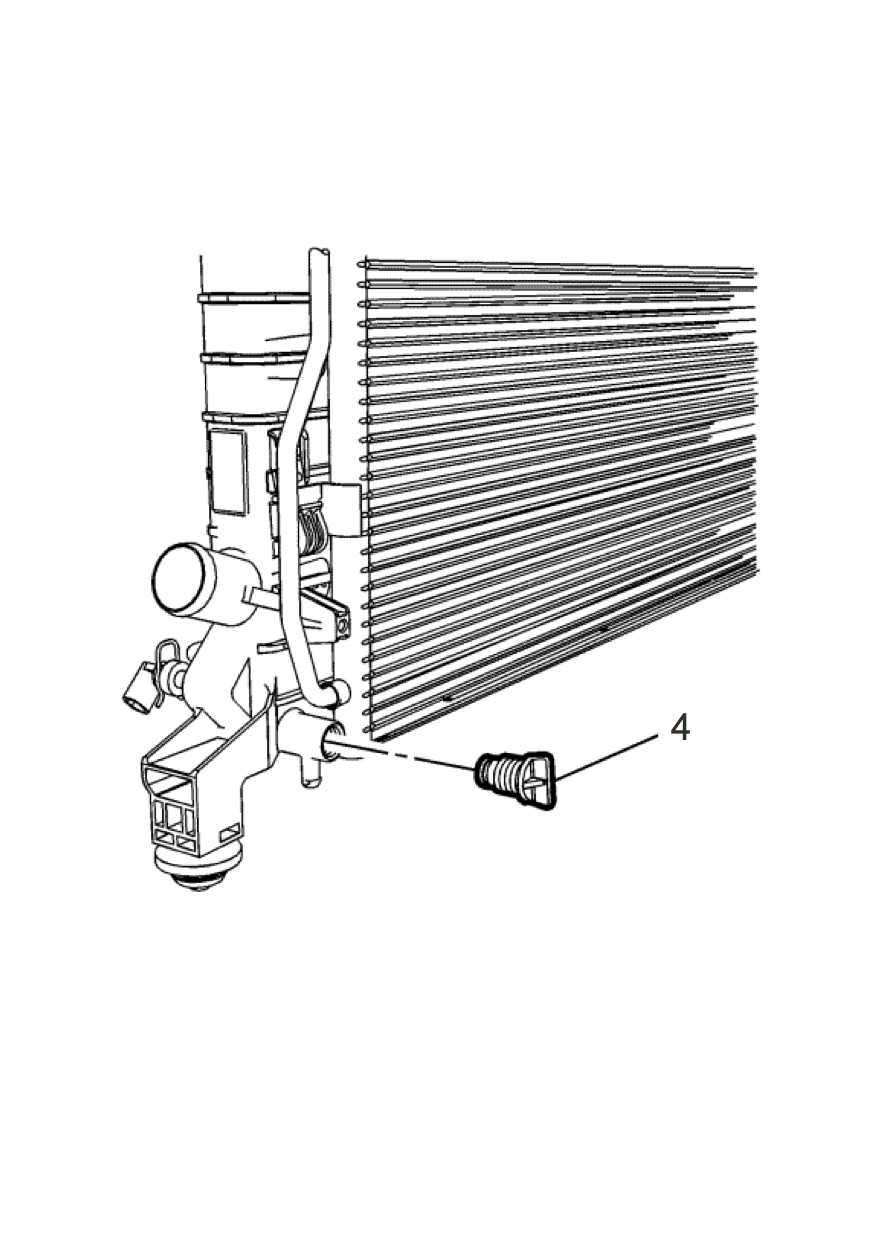

4. Выполнить опорожнение системы охлаждения, выкрутив сливную пробку радиатора 4.

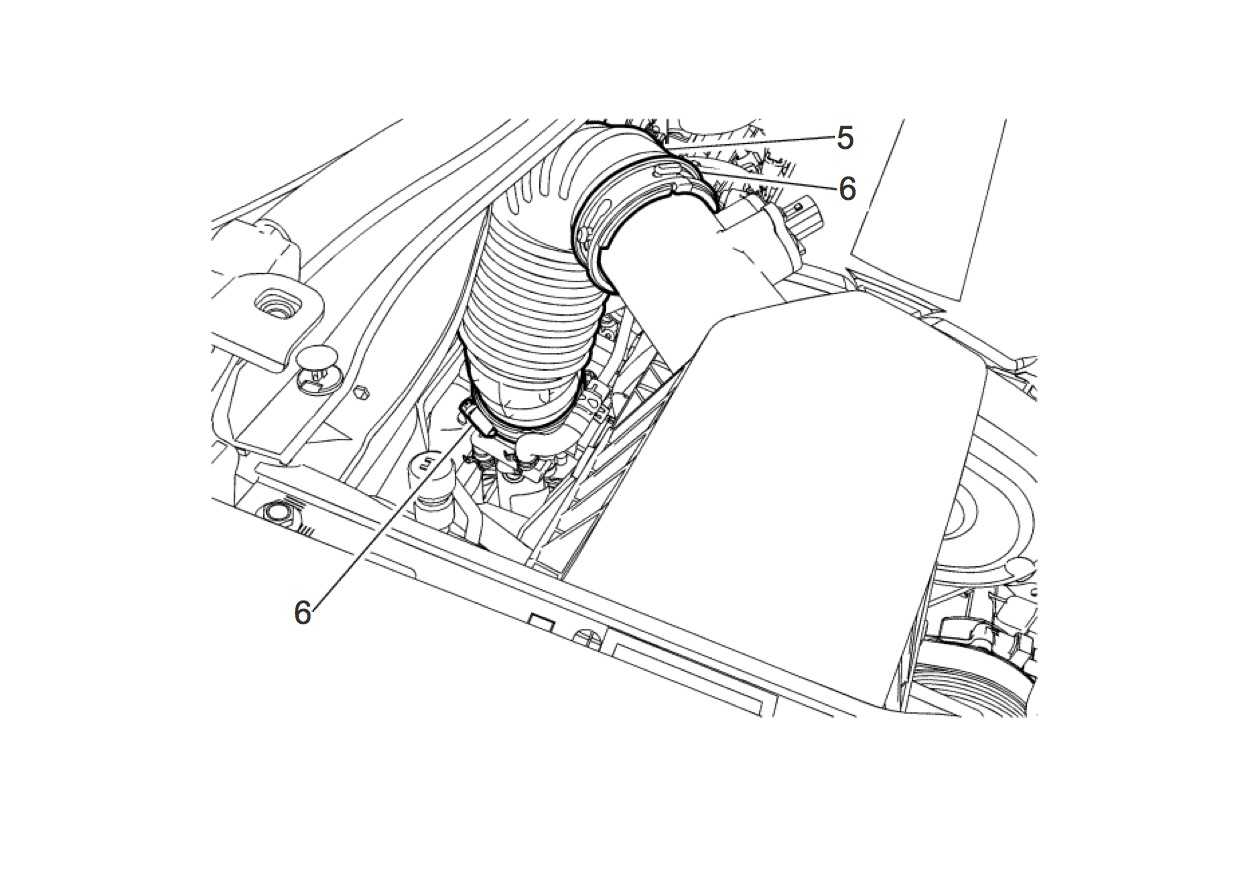

5. Снять воздухопровод воздушного фильтра 5, открутив винты хомутов 6.

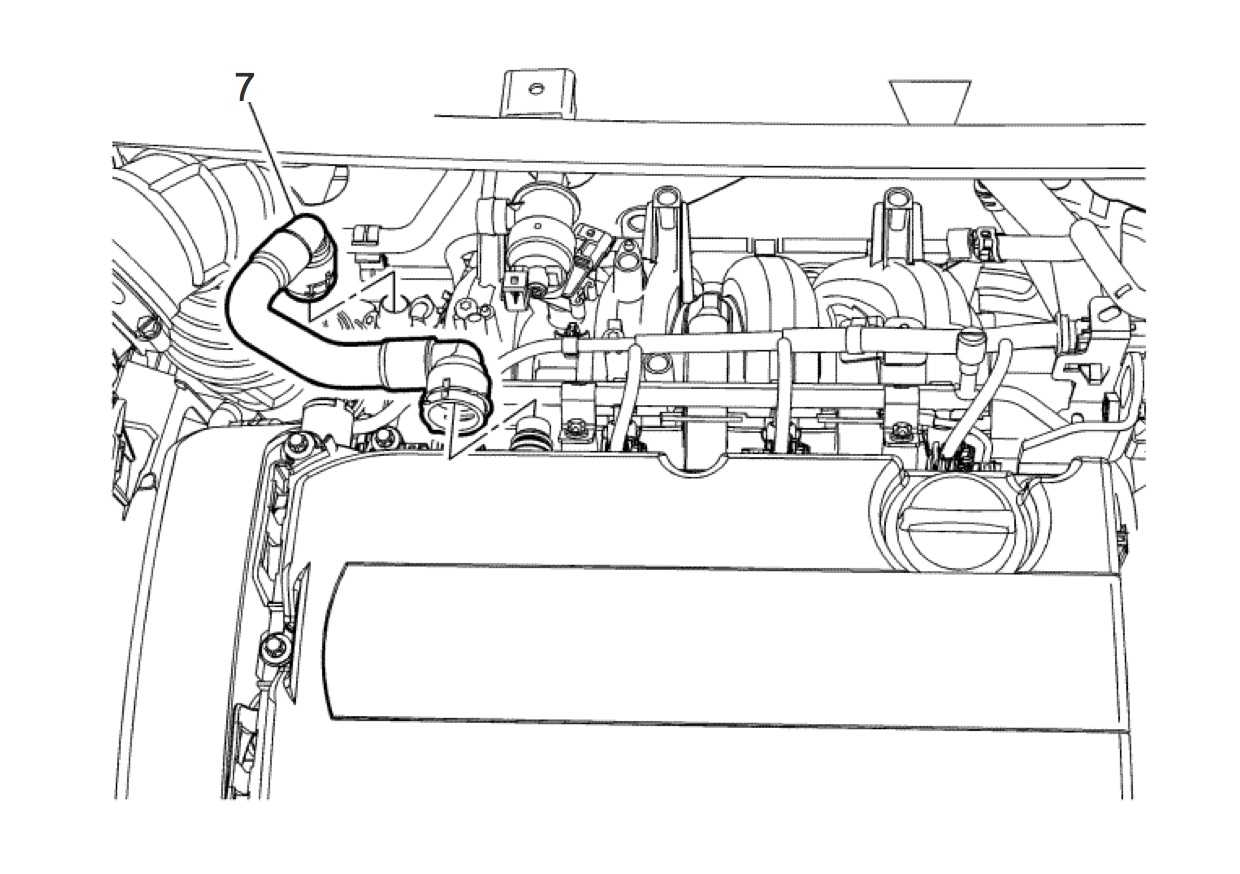

6. Снять трубку принудительной вентиляции картера 7.

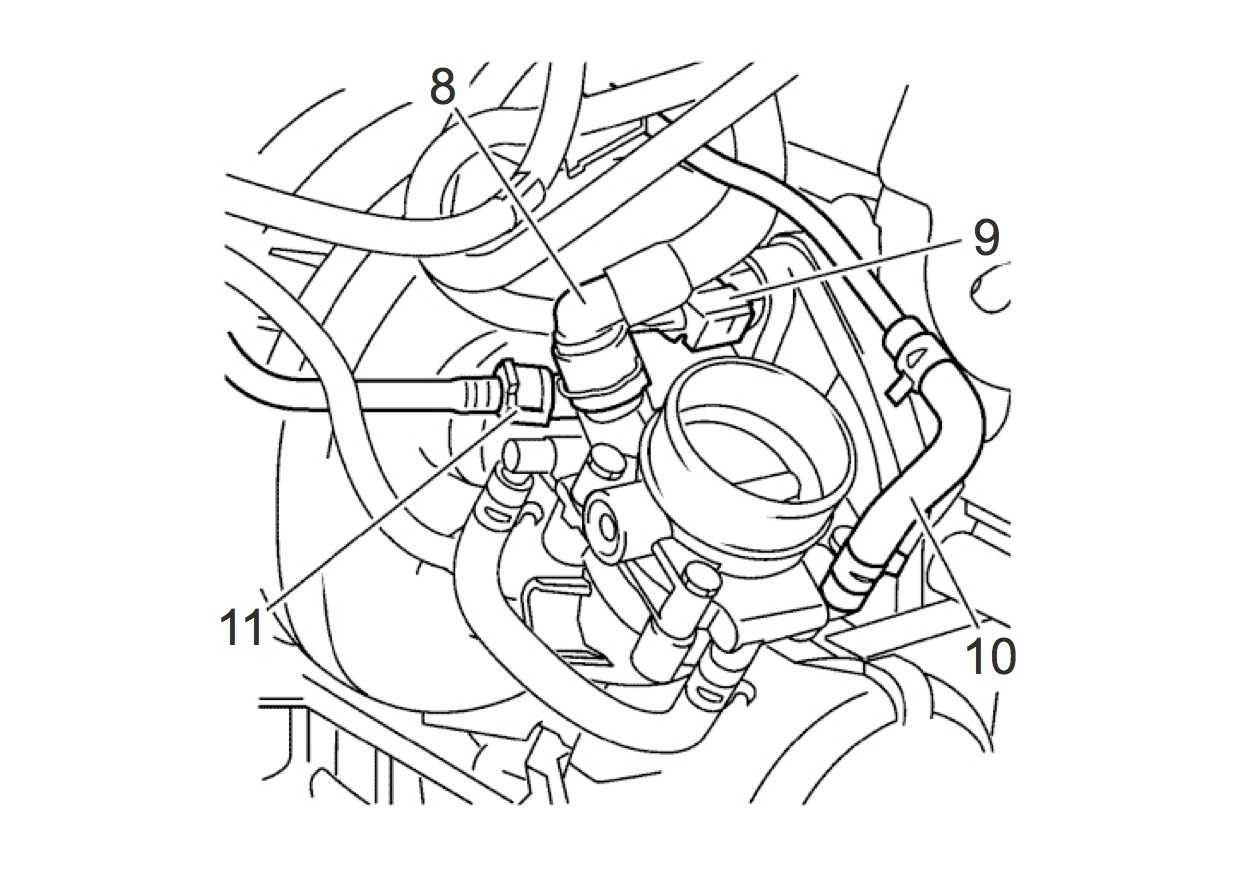

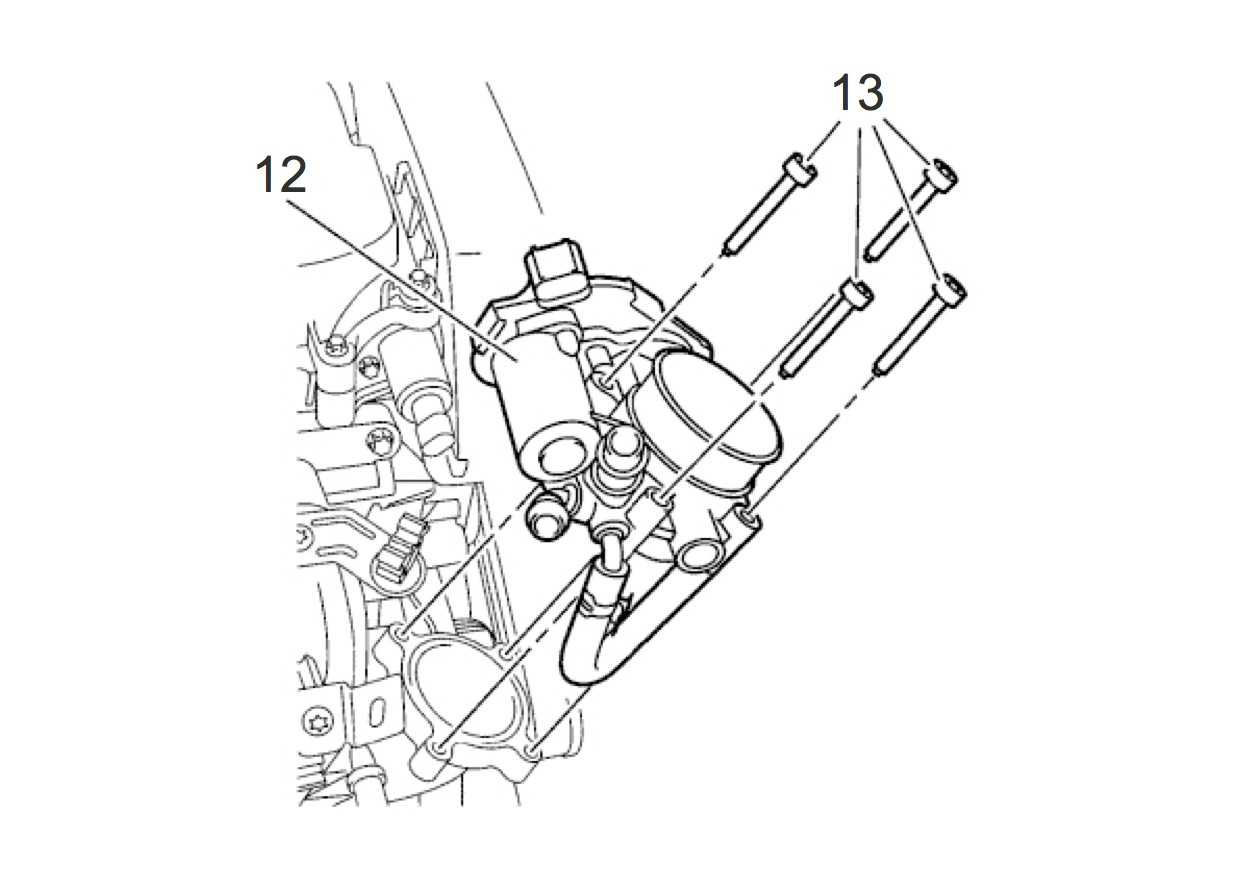

7. Отсоединить коммуникации дросселя 8-11, снять сам дроссель 12, открутив винты 13.

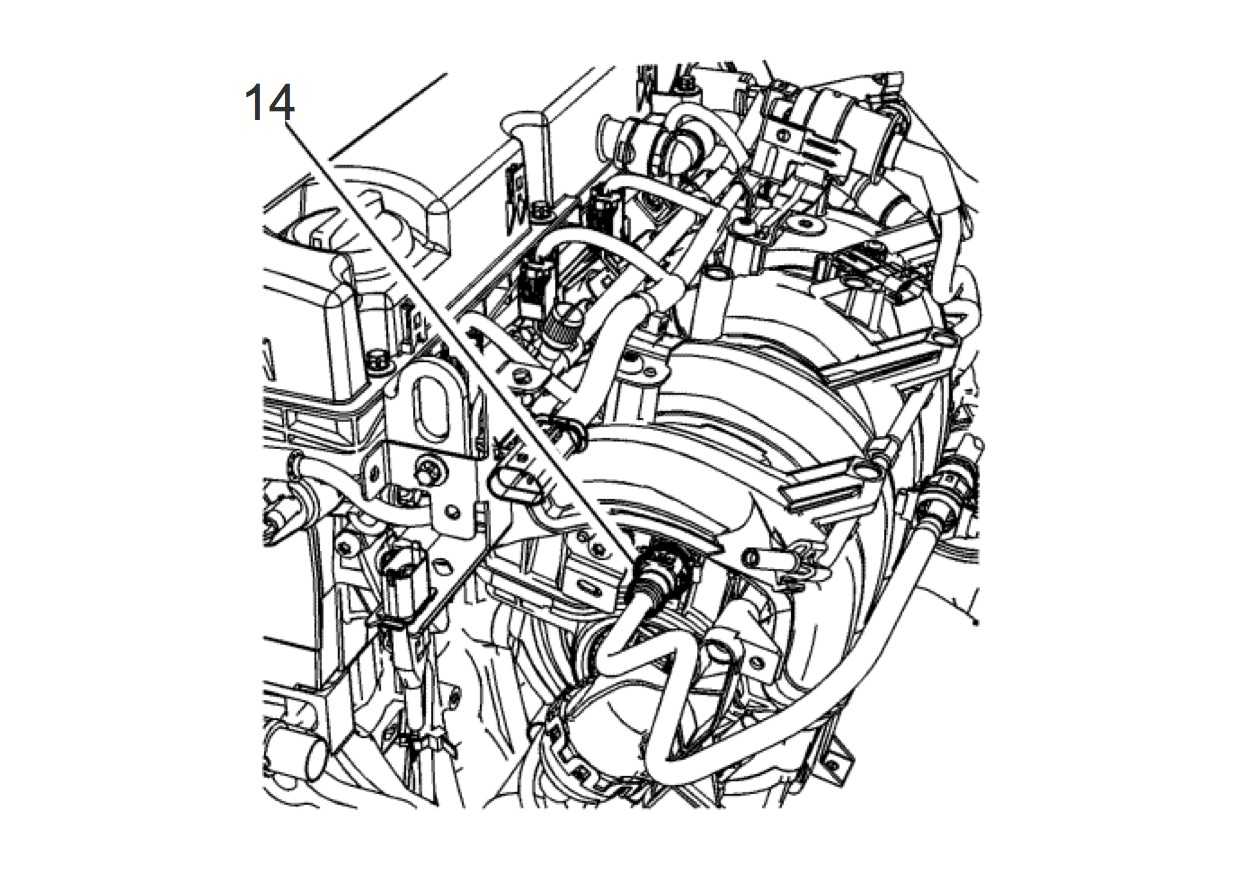

8. Отсоединить трубку усилителя тормозов 14.

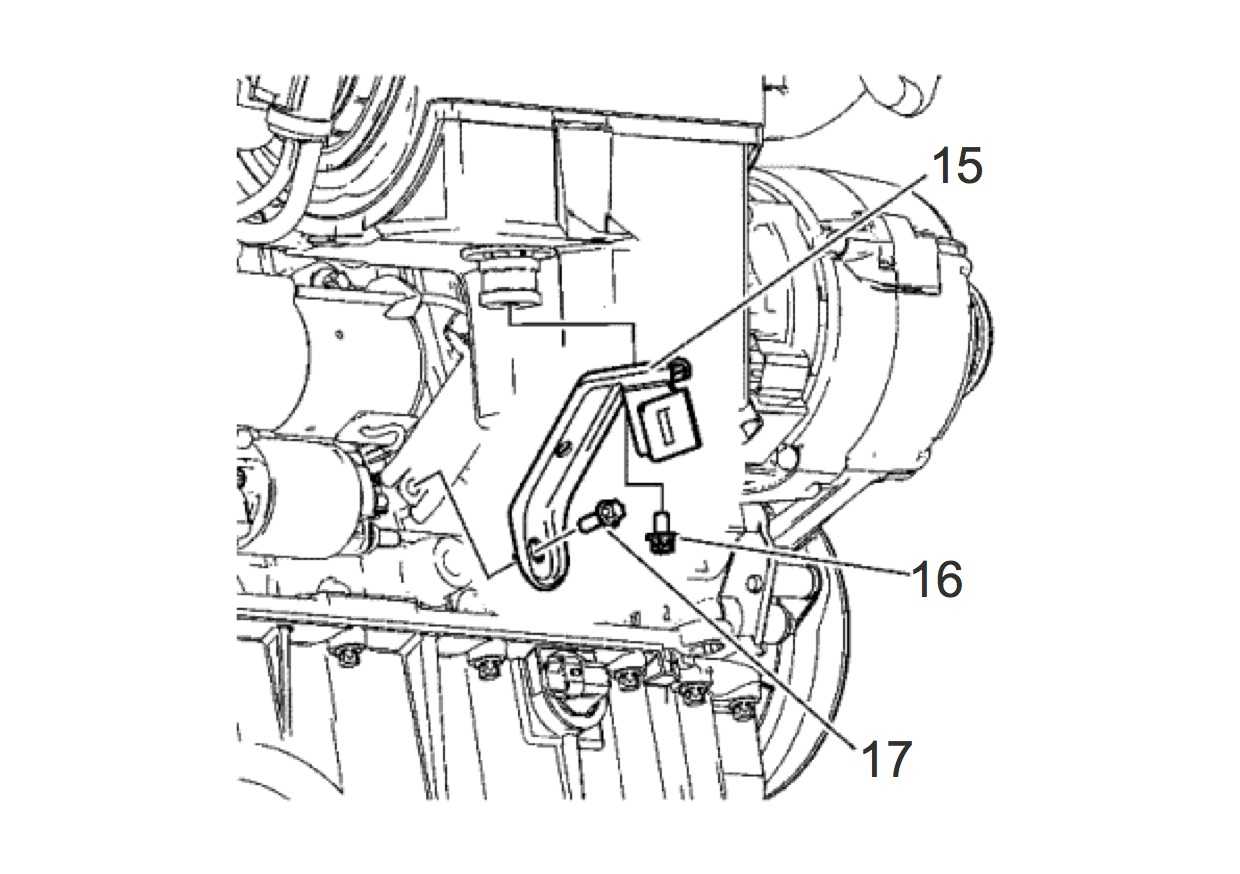

9. Выкрутить винты 16,17 кронштейна коллектора, демонтировать кронштейн 15.

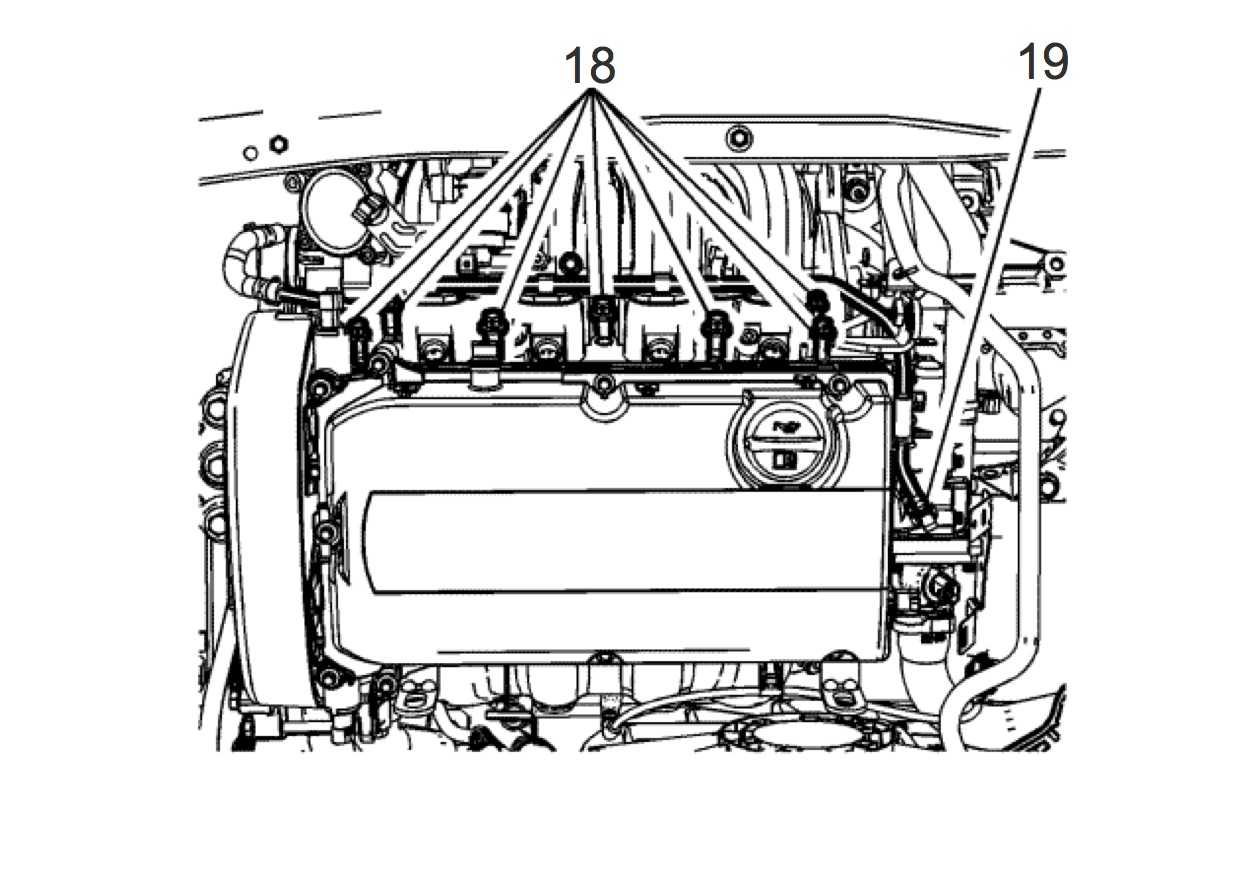

10. Снять направляющую топливной форсунки, отсоединить шланг охлаждения дросселя 19, открутить болты коллектора 18.

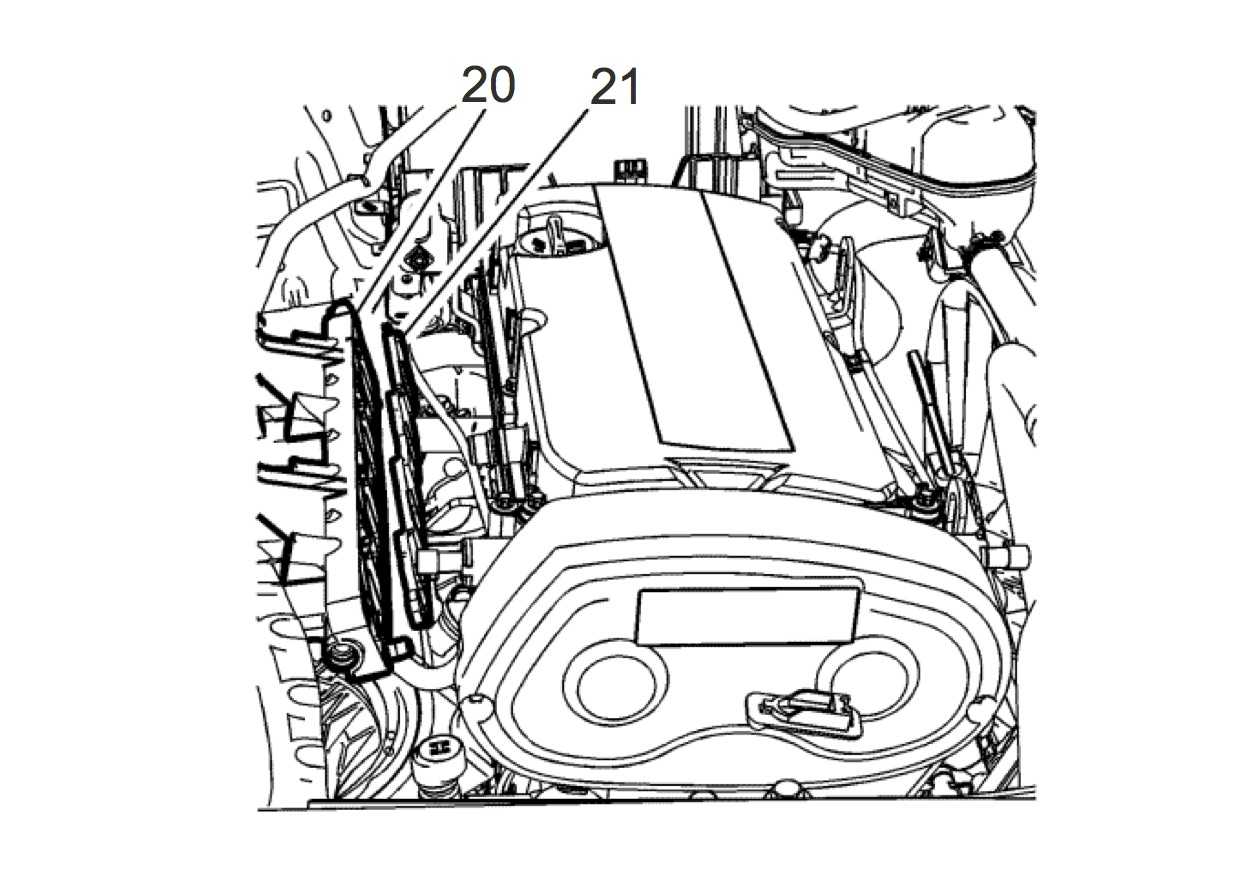

11. Отодвинуть коллектор 20 в сторону, аккуратно снять прокладку 21.

12. Очистить и обезжирить посадочные места для новой прокладки, установить ее.

13. Собрать узлы впускной системы в обратном порядке разборки.

Обращайте внимание на порядок и силу утяжки ремонтируемых узлов. Затягивайте резьбовые соединения постепенно в порядке от центра к краю детали, либо крест-накрест

Правильная работа впускного коллектора гарантирует длительную эксплуатацию двигателя. При минимальных знаниях и наборе необходимых инструментов текущее обслуживание или мелкий ремонт возможно произвести самостоятельно. Со сложными деталями и электроникой лучше обратиться в сервисный центр.
