Устройство тормозной системы

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод  имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

Об устройстве и работе тормозного крана

Тормозной кран прицепа является одним из главных элементов в регулировке системой тормозов с пневматическим устройством. Он обеспечивает наличие или отсутствие сжатого воздуха в механизме тормоза и выполняет торможение.

Кран прицеп или кран растормаживания прицепа обеспечивает определённые функции: Подаёт сжатый воздух к камерам тормозным и производит торможение при надавливании на тормозную педаль.

При двухсекционном контуре крана обеспечивается надёжная работа по-резервному конуру подачи воздушной среды. Кран служит для контроля тормозов при срабатывании в прицепном ТСУ системы торможения и при низком падении давления в тормозном контуре.

Кран прицепа подразделяется на следующие группы:

  • Односекционную;
  • Двухсекционную.

Односекционный кран используется больше только на автомобилях, а двухсекционные применяются с прицепными и полу прицепным устройством выполняется педалью тормоза тягача.

Двухсекционные краны могут разделяться в зависимости от управления секциями на управление шарнирными рычагами, которые имеют общий привод от тормозной педали. В данном случае секции независимые и управляются раздельно.

Секции обе управляются штоком от привода педали тормоза, так как шток установлен в общей конструкции, поэтому одна секция может управлять другой.

Конструкции крана тормозного состоят из следующих элементов:

  • Клапана управления впускного и выпускного;
  • Следящего устройства и привода;
  • Соединительных парой головок.

Элементы расположены в одном корпусе, разделённым на два раздела. Клапан выполняет контроль за тормозами, направляя воздушный поток от ресивера к тормозным камерам. Выглядит он в форме резиновых конусов или кольца соединяющегося с седлом.

Принцип работы простой: При не нажатой тормозной педали в контуре воздушный поток равен атмосферному, система не функционирует. При нажатии, устройстве следящее перекрывает выпускной клапан и запускает впускной.

Воздушный поток из ресивера через клапаны следует к камерам тормозным и производит торможение. Водитель при сильном надавливании на педаль, резко увеличивает давление в кране, в следящем устройстве пружина сжимается, у выпускного клапана седло поднимается и закрывается впускной клапан, воздушный поток из ресивера не поступает к тормозным секциям.

Отпуская тормозную педаль, устройство следящее отводится от клапанов и впускной клапан под действием пружины закроется, а выпускной открывается и воздушный поток выходит из контура в атмосферу. Существуют другие схемы крана и с наличием разных типов клапанов.

Тормозная система полуприцепа

Это название совокупности узлов и деталей, находящихся во взаимосвязи, и обеспечивающая создание сил, препятствующих движению ПП.


Тормозная система полуприцепа

Разновидности

По схеме срабатывания тормозные системы делятся на 5 типов:

  1. Гидравлическая. Для замедления движения применяется специальная жидкость, активирующая работу структуры.
  2. Электрическая. Бесконтактное торможение выполняется при подключении взаимовлияющих магнитов.
  3. Фрикционная. Работа осуществляется путем активации силы трения при помощи тормозных механизмов.
  4. Моторная. Обеспечивает остановку транспортного средства при снижении оборотов двигателя.
  5. Пневматическая. Здесь тормоза активируются воздушным воздействием.

В полуприцепах давно применяется последний механизм.


Пневматическая тормозная система полуприцепа

Функционирование

Система пневматики активируется с помощью привода, являющегося совокупностью деталей и устройств, обеспечивающих торможение.

Тормозной пневматический привод (ТПП) имеет 2 составляющие:

  • энергетическую, отвечающую за энергоснабжение системы;
  • управляющую, передающую команду с тормоза грузового автомобиля (ТГА).

ТПП имеет питающий контур, отвечающий за подготовку воздуха для использования в пневмосистеме, в которую входят:

  1. Компрессор (отвечает за давление воздуха в структуре).
  2. Регулятор давления, который поддерживает значение параметра в границах нормы.
  3. Осушитель воздуха, выполняющий функции фильтра, очищающий подаваемый воздух от паров бензина, масел, воды. Дополнительно работает как ресивер (технический сосуд, выдерживающий повышенные значения давления газовых сред).
  4. Защитный четырехконтурный клапан:
  • распределяет воздух из одного потока на: 1) два периметра ТГА; 2) структуру ПП, отвечающую за срабатывание аварийных, стояночных тормозов; 3) пневмоподвески, дополнительные ТПП;
  • контролирует равномерность распределения воздуха в периметрах;
  • при нарушении целостности воздухопровода в одной части ТПП обеспечивает нормативное давление в других.

В соответствии со схемой ТПП его запуск производится путем нажатия педали тормоза. В результате подаются управляющая и энергетическая команды, попадающие в механизмы торможения колеса грузовика и к исполнительным устройствам прицепа.

Управляющими деталями ТПП могут быть кран растормаживания полуприцепа, регуляторы различного назначения, клапаны релейные и др.

Исполнительные механизмы – это диафрагменные или энергоаккумуляторные тормозные устройства.

На заметку. В структуру системы тормозов обычно устанавливается один общий манометр или отдельные на ТГА и ТПП, а на панель водителя выводятся лампочки, которые сигнализируют об отклонениях в системе значений давления воздуха.

Порядок разборки

  • вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;
  • снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;

Рис.2 – Снятие муфты

  • распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;
  • распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;
  • вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;
  • снять стопорное кольцо и державку грузов в сборе;
  • вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;
  • отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;
  • расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;
  • снять второй подшипник с оси промежуточной шестерни;
  • выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;
  • используя съемник И-801.30.000, снять подшипники с кулачкового вала;
  • секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Тормозная система полуприцепа

Это название совокупности узлов и деталей, находящихся во взаимосвязи, и обеспечивающая создание сил, препятствующих движению ПП.

Тормозная система полуприцепа

Разновидности

По схеме срабатывания тормозные системы делятся на 5 типов:

  1. Гидравлическая. Для замедления движения применяется специальная жидкость, активирующая работу структуры.
  2. Электрическая. Бесконтактное торможение выполняется при подключении взаимовлияющих магнитов.
  3. Фрикционная. Работа осуществляется путем активации силы трения при помощи тормозных механизмов.
  4. Моторная. Обеспечивает остановку транспортного средства при снижении оборотов двигателя.
  5. Пневматическая. Здесь тормоза активируются воздушным воздействием.

В полуприцепах давно применяется последний механизм.

Пневматическая тормозная система полуприцепа

Функционирование

Система пневматики активируется с помощью привода, являющегося совокупностью деталей и устройств, обеспечивающих торможение.

Тормозной пневматический привод (ТПП) имеет 2 составляющие:

  • энергетическую, отвечающую за энергоснабжение системы;
  • управляющую, передающую команду с тормоза грузового автомобиля (ТГА).

ТПП имеет питающий контур, отвечающий за подготовку воздуха для использования в пневмосистеме, в которую входят:

  1. Компрессор (отвечает за давление воздуха в структуре).
  2. Регулятор давления, который поддерживает значение параметра в границах нормы.
  3. Осушитель воздуха, выполняющий функции фильтра, очищающий подаваемый воздух от паров бензина, масел, воды. Дополнительно работает как ресивер (технический сосуд, выдерживающий повышенные значения давления газовых сред).
  4. Защитный четырехконтурный клапан:
  • распределяет воздух из одного потока на: 1) два периметра ТГА; 2) структуру ПП, отвечающую за срабатывание аварийных, стояночных тормозов; 3) пневмоподвески, дополнительные ТПП;
  • контролирует равномерность распределения воздуха в периметрах;
  • при нарушении целостности воздухопровода в одной части ТПП обеспечивает нормативное давление в других.

В соответствии со схемой ТПП его запуск производится путем нажатия педали тормоза. В результате подаются управляющая и энергетическая команды, попадающие в механизмы торможения колеса грузовика и к исполнительным устройствам прицепа.

Управляющими деталями ТПП могут быть кран растормаживания полуприцепа, регуляторы различного назначения, клапаны релейные и др.

Исполнительные механизмы – это диафрагменные или энергоаккумуляторные тормозные устройства.

На заметку. В структуру системы тормозов обычно устанавливается один общий манометр или отдельные на ТГА и ТПП, а на панель водителя выводятся лампочки, которые сигнализируют об отклонениях в системе значений давления воздуха.

Кран управления тормозами

Так называется механизм контроля ТПП в процессе торможения грузовика и автоматического управления структурой в аварийных ситуациях (например, снижение параметров давления в системе).


Тормозной кран полуприцепа

Описание

Кран тормозных усилий полуприцепа имеет 3 основных элемента:

  • главный контрольный клапан;
  • разобщительный кран (2 шт.);
  • соединительные головки (2 шт.).

Контрольный клапан

Через него проходит команда на тормозной пневматический привод полуприцепа.

Трехсекционное устройство состоит из:

  • двух поршней разных размеров, оснащенных пружинами;
  • отверстия для выпуска воздуха (разгрузочное);
  • цилиндрического стержня, соединенного с ползуном (шток);
  • винта для регулировки давления.

Принцип его работы:

  1. Когда педаль тормоза находится в стандартном положении, давление воздуха фиксирует шток и поршень. Впускной, контрольный клапаны перекрыты.
  2. После нажатия педали в магистраль накачивается воздух, который, воздействуя на поршень, сжимает пружину, она, в свою очередь, толкает шток, активирующий ТПП.
  3. В процессе растормаживания стравливается воздух, пружина распрямляется, и освобождаются колеса.

Изменяя положение регулирующего винта, устанавливается необходимое воздушное сжатие в ТПП (уровень 20–100 кПа).

Одинарный защитный клапан

Его функция – не дать возможности сжатому воздуху вытечь из тормозного механизма полуприцепа при снижении давления в соединительных воздуховодах.

Клапан регулирует параметры давления в ресивере. Когда в воздуховодах давление снижается до критических значений, устройство закрывает перетекание воздуха в зону, где находится кран растормаживания ПП.

Разобщительный кран

Так называется устройство, которым можно перекрыть воздух, поступающий по магистрали от седельного тягача.

При расположении рукояти крана по направлению воздухопровода система открыта. При ручке, поднятой перпендикулярно оси, ТПП изолирована от ТГА и можно расцепить грузовик и прицеп.

Головки соединения «Палм»

Применяются для герметичного соединения воздушной магистрали грузовика и полуприцепа.

Фактически эти детали «Палм» являются фланцевым соединением бесклапанного типа. На стыках используются резиновые прокладки. Фиксация связи производится путем вставки одной головки в другую. Затем одно устройство вращается относительно другого, пока выступ вставленной детали не встанет в паз охватывающей.

Такие соединения используются для МАЗа, КАМАЗа, ОдАЗа, КРАЗа.

Умельцы меняют изношенные головки «Палм» на гидроразъемы подходящего размера. Такие приспособления были разработаны для стыковочных структур космических аппаратов, подводных лодок.


Головки соединения «Палм»

Где купить запчасти

У компании Wabco есть официальные представители по всему миру. Подробная информация по приобретению продукции производителя размещена на официальном сайте https://www.wabco-auto.com в разделе «Контакты».

Запчасти покупают и не у официальных дилеров, среди которых:

Компании-продавцы предлагают суппорты, колодки, кран растормаживания полуприцепа Wabco, ускорительный кран для полуприцепа wabco, воздухорас-пределитель на полуприцепе от «Вабко» и другие комплектующие по разным ценам.

Тормозные системы от Wabco – безопасны. Их прочность сравнима с толщиной подлодки. Надежная продукция данного производителя сохранит не только груз и сам полуприцеп, но здоровье и жизнь людей.

Детальная информация видна на видео:

Работа клапана при торможении

Клапан крана управления тормозами прицепа КамАЗа при торможении подает сжатый воздух от секций устройства к выводам. От другого выхода воздушного резервуара сжатая смесь поступает к контрольному выводу, после чего направляется в магистральную часть. Там воздух действует на поршень до тех пор, пока он под верхним давлением не уравновесится снизу. Верхний поршень работает под усилием воздушного давления и пружины. При этом также должен уравновеситься средний поршень под воздействием идентичных факторов. В принципе, происходит общее следящее действие.

При растормаживании воздух в сжатом состоянии отводится через атмосферное отверстие крана из заполненных отсеков. Поршни под давлением пружины и воздушной смеси становятся в верхнюю позицию, а шток с поршнем перемещается вниз. Клапан отрывается от посадочного гнезда и связывает внутренний и внешний вход.

Подходящий сжатый воздух заставляет отдельно перемещаться шток с поршнем вверх, а большой и малый поршневой элемент вниз. Последующая работа тормозов происходит по аналогичному принципу.

При активации запасной или стояночной системы грузовика сжатый воздух подается через атмосферное отверстие в ручном кране обратного действия и выходит наружу. Степень давления над диафрагмой понижается, уменьшая усилие воздействия на рабочие элементы. Седло упирается в клапан, разделяя выходной вывод с атмосферой. Затем клапан открывается, сообщая между собой вывод и основную магистраль.

Классификация

Используются мостовые краны для того, чтобы поднимать и перемещать тяжелые грузы больших размеров во всех сферах промышленной деятельности человека.

Технические характеристики мостовых кранов разрешают применять эту категорию ГПМ как для внутренней погрузки-разгрузки, так и для наружных работ в любых климатических условиях.

Недостаток мостовых ГПМ — в их стационарности, а плюс — в том, что они могут использовать строительную высоту здания.

Мостовые ГПМ делятся на 2 большие группы: общего назначения и специальные.

Мостовые ОПИ (общепромышленного исполнения) оборудованы грузовым крюком.

Специальные — оснащаются захватами, имеющими узкоспециализированное назначение: грейфер, магнит, захваты для контейнеров. Подъемники спец. назначения производят с поворотной тележкой или стрелой.

В отдельную группу выделяют металлургические ГПМ, предназначенные только для данной отрасли промышленности. Оснащаются такие ГПМ спец. захватами: литейными, ковочными, для раздевания слитков и др.

Назначение и конструкция мостового крана

Для перемещения грузов по цеху, складу, иному производственному помещению служит мостовой кран. По проложенным по стенам подкрановым путям передвигается крановый мост с закрепленной на нем грузовой тележкой, осуществляющей подъем и опускание груза.

По конструкции моста краны разделяются на:

  • Однобалочные. Мост состоит из одной балки двутаврового сечения, на концах которой установлены концевые балки с ходовыми колесами. В дополнение к основной грузовой тележке может устанавливаться дополнительная консольного типа. Краны этого типа отличаются небольшим весом, но и грузоподъемность у них, как правило, не превышает 10 т.
  • Двухбалочные. Конструктивно мост составлен из двух жестких балок с концевыми балками, снабженными ходовыми колесами. Грузовая тележка помимо основного, может оснащаться и вспомогательными грузоподъемными механизмами. Этот тип кранов имеет большую грузоподъемность, управление осуществляется из кабины или дистанционно.

Схема мостового, подвесного крана


По типу крепления мостовые краны разделяют на 2 вида:

  • Подвесные. Грузовая тележка перемещается по нижней плоскости балки моста.
  • Опорные. Грузовая тележка перемещается по верхней плоскости опорной балки. Такая конструкция обеспечивает максимальную грузоподъемность.

Существует несколько типов мостовых кранов, отличных от традиционных, перемещающихся по параллельным подкрановым путям:

  • Радиальный. Вращение крана осуществляется по кольцевому рельсу вокруг жестко закрепленной в центре рабочей площадки опоры.
  • Хордовый. Передвижение осуществляется по кольцевому рельсу. В силу конструктивных особенностей, площадь обслуживаемого краном кольца меньше, чем у радиального при том же радиусе вращения.
  • Кольцевой. Кран передвигается по двум кольцевым рельсам различного диаметра. Для исключения проскальзывания, ходовые колеса делают разного диаметра.
  • Поворотный. Мост крана равен диаметру кольцевого рельса, по которому происходит перемещение. В отличие от радиального, отсутствует центральна опорная балка, и кран может выполнять погрузо-разгрузочные работы в любой точке внутри окружности, ограниченной подкрановыми путями.

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

  1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
  2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
  3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
  4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Что такое воздухораспределитель тормозов прицепа/полуприцепа?

Воздухораспределитель тормозов прицепа/полуприцепа (воздухораспределительный кран) — контрольный и управляющий компонент тормозной системы прицепов и полуприцепов с пневмоприводом. Узел с системой каналов и клапанов, обеспечивающий распределение потоков сжатого воздуха между компонентами системы.

Воздухораспределитель предназначен для управления автопоездом и отдельным прицепом/полуприцепом:

• Торможение и оттормаживание прицепа/полуприцепа в составе автопоезда; • Затормаживание прицепа/полуприцепа при отсоединении от автомобиля; • Растормаживание прицепа/полуприцепа при необходимости маневров без присоединения к тягачу; • Аварийное затормаживание прицепа/полуприцепа при отрыве от автопоезда.

Воздухораспределителями тормозов оснащаются все грузовые прицепы и полуприцепы, однако они отличаются назначением, типом и конструкцией, о чем нужно рассказать подробнее.

Параметры конструкции

Рассмотрим принцип работы устройства и его конструктивные особенности. Основной задачей узла является контроль тормозов на подсоединённом прицепе. Активация случается в момент, когда значение давления в магистральном трубопроводе упало ниже минимально допустимого уровня.

На практике встречаются два типа конструкции: однопроводный и двухпроводный. Для обоих вариантов есть общие элементы, характерные для всех типов кранов:

  • пара клапанов;
  • комплект соединительных головок;
  • управляющий парный клапан;
  • одинарный клапан управления.

Клапаны, отвечающие за манипуляции с тормозной системой, отправляют сжатый газовый объём на потребителей системы от впускного источника. Работа потребителей может происходить как автономно один от другого, так и параллельно. На оба вывода отправляется сигнал о поднятии давления в системе, а к одному аналогу – отправляется противоположный сигнал, оказывающий влияние на понижение давления во время стравливания воздуха при помощи ручного переключателя.

Принцип работы

тормозной кран

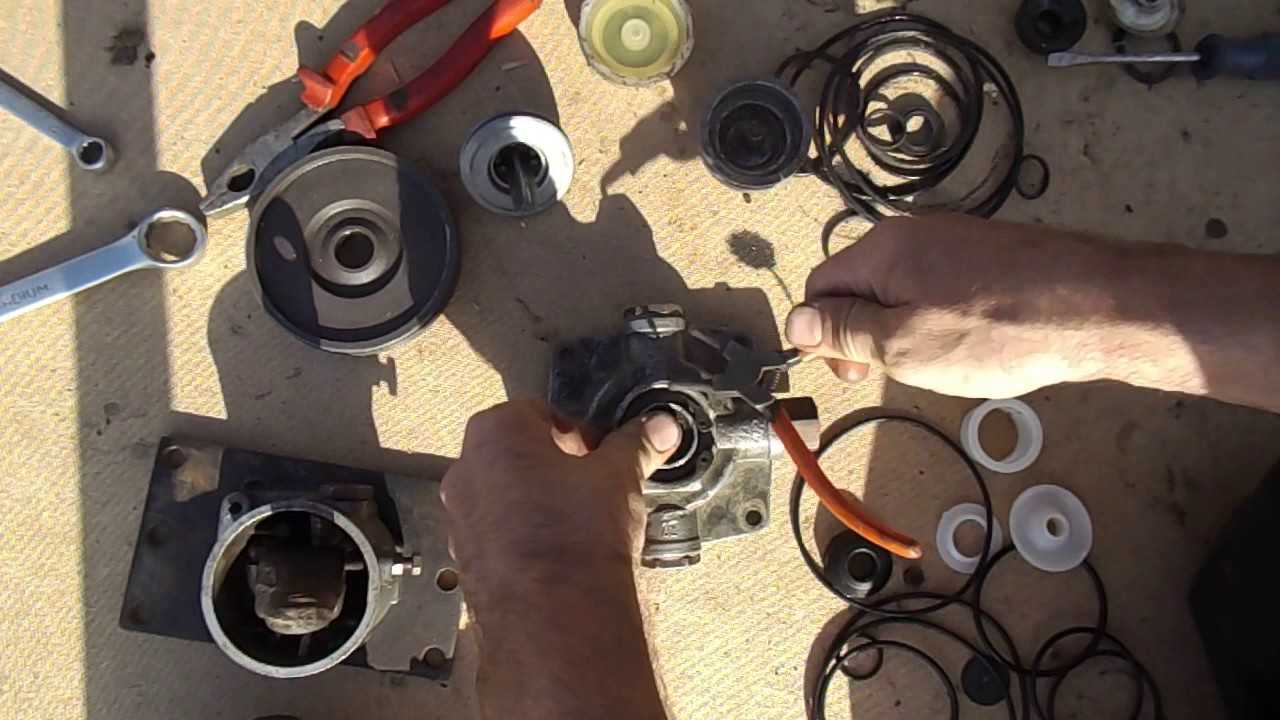

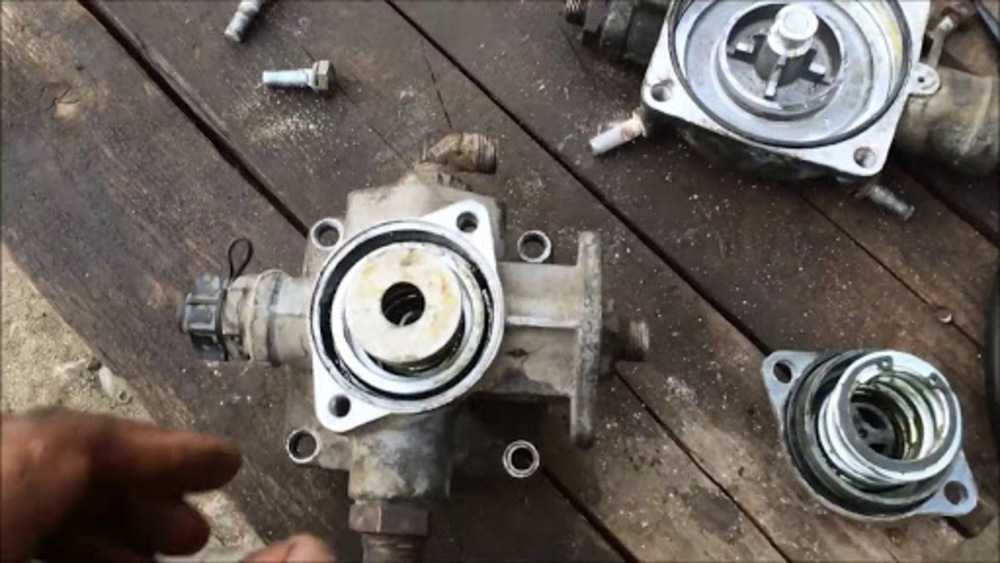

Для извлечения штока 7 в сборе из секции крана прицепа надо ослабить контргайку 30, вывернуть направляющую втулку 6 штока из корпуса крана с помощью специального ключа.

Для снятия узла клапанов секции крана автомобиля надо вывернуть пробку из крышки Крана и вынуть из гнезда крышки узел в сборе: выпускной клапан 12, впускной клапан 14, возвратную пружину и седло впускного клапана с регулировочными прокладками 13.

Для снятия узла мембраны секции крана автомобиля надо отвернуть болты крепления крышки крана автомобиля и снять ее в сборе с пружиной мембраны. Затем вынуть узел в сборе: мембрану, седло 7 выпускного клапана. Для снятия мембраны с корпуса седла надо отвернуть гайку крепления и разъединить узел на детали.

После снятия узла мембраны вынуть из полости крана стакан 28 в сборе с уравновешивающей пружиной 27.

Снятие узлов мембраны и клапанов секции крана прицепа производится так же, как секции крана автомобиля.

Для разборки штока секции прицепа крана надо уравновешивающую пружину 5 сжать в тисках и вынуть замочное кольцо, затем снять со штока упорную шайбу, а с направляющей штока — пружину. Аналогичным путем разбирается стакан секции автомобиля крана. После замены изношенных деталей сборка комбинированного крана производится в обратной последовательности.

Специфика работы

Во время торможения кран нагнетает сжатие газа до определённой степени, пока противодействие под поршнем выровняется с усилием, применяемым к мембране. Клапан в такой ситуации участвует в качестве контроллера.

При прохождении сжатого воздуха к рабочим выводам давление внутри полости крана превышает контрольные значения усилия на выходе на 20–100 кПа и запускается опережающее действие тормозов. Необходимое значение давления можно подстроить при помощи вращения винта.

Одинарный защитный клапан в работе системы применяется для стабилизации давления в воздушных полостях, когда происходит внезапное и быстрое снижение давления в магистралях.

Также на ОЗК возложена миссия по предотвращению утечки газа из системы, когда падает давление в основном воздушном приводе автомобиля. Это помогает не допустить произвольного торможения колёс прицепа во время движения.

Одинарный клапан настроен на перепускание воздуха, если давление на выходе приблизится к 550 Па. Сжатый газ проникает сквозь вывод в рабочую полость ниже мембраны, потом её путь продолжается в полости перед краном, а затем сжатый объём воздуха отправляется на выход в основную магистраль. Необходимое давление при этом подстраивают регулировочным винтом.

Общий принцип действия тормозной пневмосистемы.

Упрощенно принцип действия можно описать так. воздушный насос – компрессор который имеет привод от двигателя накачивает в систему воздух из атмосферы. Благодаря регулятору давления, в системе создается и поддерживается предусмотренное характеристиками давление воздуха. Запас воздуха, сжатого компрессором, накапливается в специальных баллонах – ресиверах, крепящихся к раме транспортного средства. При надавливании педали тормоза водителем, воздух из ресиверов по трубкам и шлангам заполняет тормозные камеры. Своими штоками камеры приводят в действие механизмы тормозных колодок. Тормозные колодки передают энергию сжатого воздуха тормозным барабанам (дискам) колес. Движение транспорта замедляется. При отпускании водителем педали тормоза, воздух из тормозных камер возвращается в атмосферу. Механические детали системы с помощью встроенных пружин принимают исходное положение. Машина вновь набирает скорость.

Работа в расторможенном состоянии

Перед тем как поехать, необходимо наполнить сжатым воздухом систему. Для этого запускается двигатель. При достижении давления уровня 0,5 МПа контрольные огни на панели водителя гаснут. Если стояночный тормоз расторможен (лампа тоже погасла), автопоезд готов к движению.

Когда грузовик в расторможенном состоянии:

  • ножной тормоз и ручник находятся в нейтральном положении;
  • рукоятки разобщительных кранов располагаются под углом в 90 градусов к оси (закрыты);
  • показатели давления в ресивере имеют значение 0,7–0,75 МПа;
  • растормаживание происходит при увеличении силы сжатия воздуха в ТПП.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

  • Поэлементный(пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
  • Крупноблочный— так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
  • Полноблочный— полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
