Как подключить БАП к аварийному светильнику

Что же делать в итоге простому владельцу магазина или
здания, который не может позволить себе закупить специализированные
светильники, но все требования проверяющих органов выполнить обязан?

На выход приходят другие БАП. С их помощью ваши
светодиодные светильники потолочного исполнения буквально за 15-20 минут легко
переделываются и превращаются в аварийные.

Вот пример монтажа такого изделия от компании Белый Свет.
Любой грамотный электрик может выполнить данную работу.

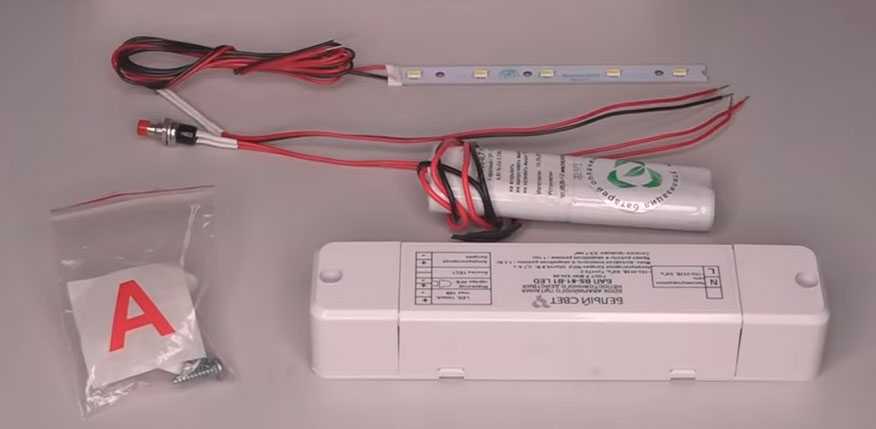

Блок называется BS-81-B1-LED. В комплекте с ним идет:

источник аварийного питания

аккумуляторная батарея

наклейка с красной буквой А

индикаторы

кнопка ТЕСТ

светодиодный модуль малой мощности

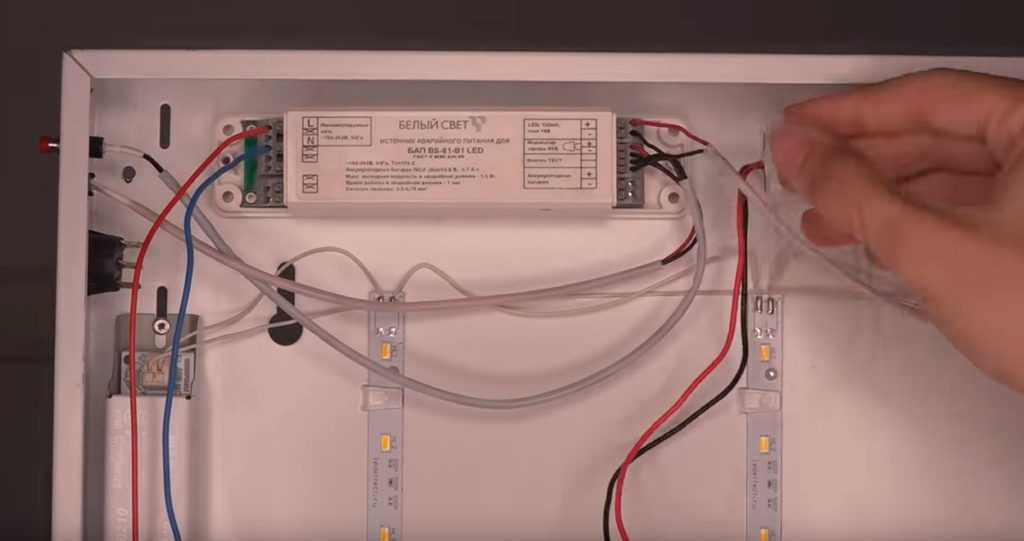

Для монтажа разбираете свой потолочный светильник и
устанавливаете в нем клеммную колодку для подключения четырехжильного кабеля.

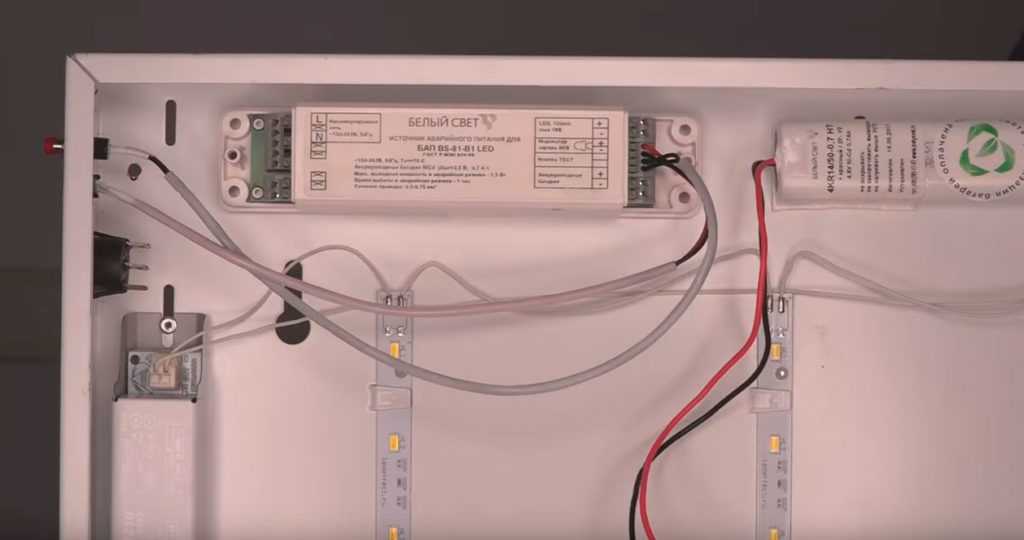

Блок аварийного питания и его АКБ приклеиваете на
двухсторонний скотч в любом свободном месте.

Посередине закрепляете готовый светодиодный модуль.

В корпусе просверливаете два отверстия и выводите через
них кнопку ТЕСТ и индикатор заряда батареи.

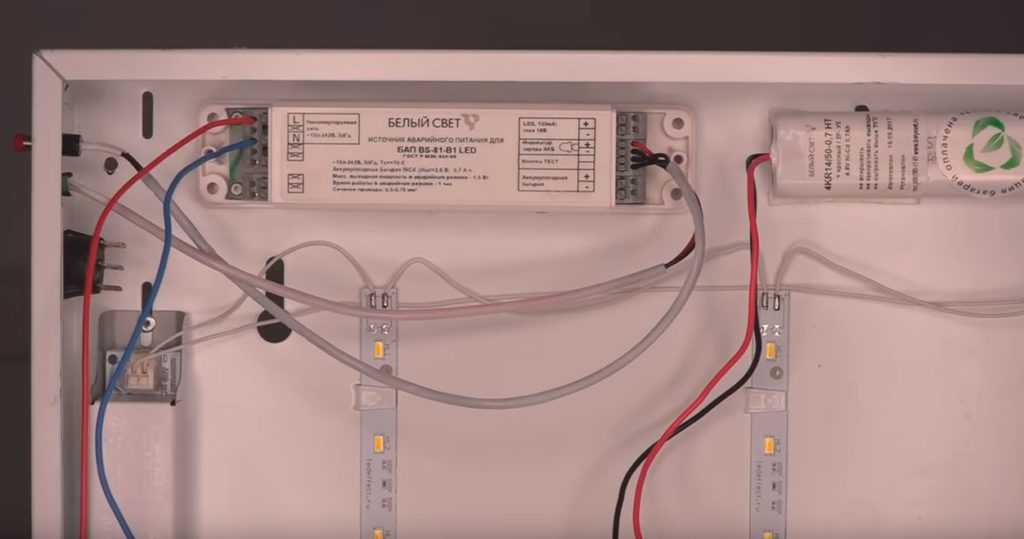

Открываете контактные колодки блока.

Два провода от индикатора заряда АКБ подключаете на соответствующие клеммы (ориентируйтесь по надписям и схеме на корпусе).

Рядом подключаете кнопку тест.

Далее от клеммной колодки светильника заводите питание 220В (L-фаза, N-ноль).

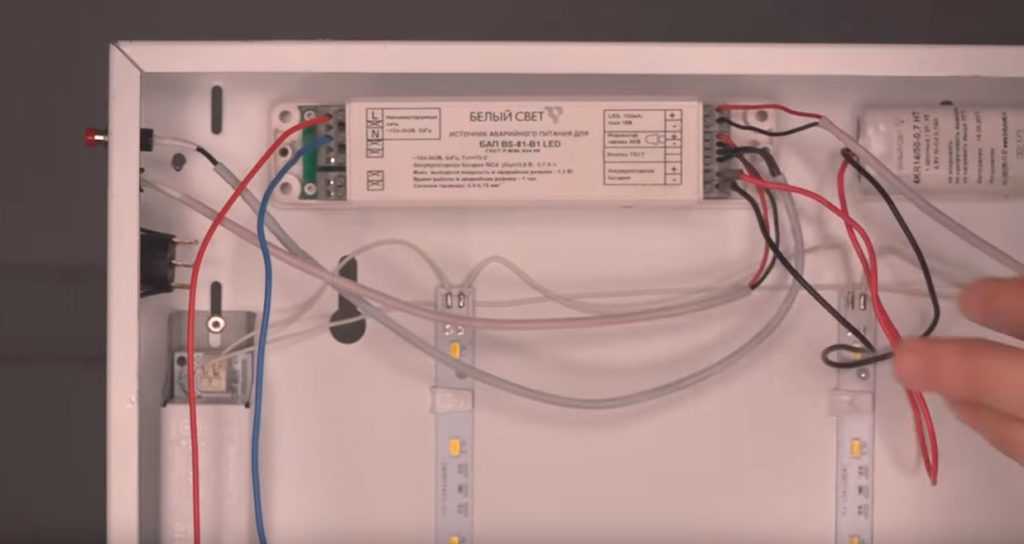

Светодиодный модуль подсоединяете к источнику БАП
(соблюдайте полярность!).

На оставшиеся две нижние клеммы сажаете аккумулятор.

Так как это общий светильник, то запускается он через
обычный выключатель света. Для нормального освещения фаза с распредкоробки
поступает через этот самый выключатель. Ничего менять не нужно.

А вот для организации аварийной подсветки эту же фазу,

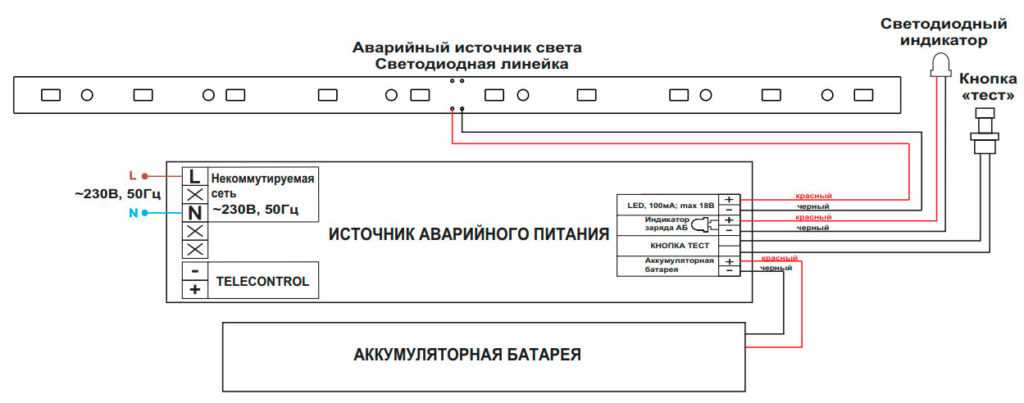

уже минуя выключатель придется запустить на смонтированный БАП. Общая схема
подключения будет выглядеть следующим образом:

Все провода внутри светильника можно соединить как через
клеммную колодку, так и через быстрозажимные Ваги. Таким образом при переделке
обычного светодиодного светильника в аварийный для эвакуационного освещения,
вам потребуется протянуть всего один дополнительный проводок.

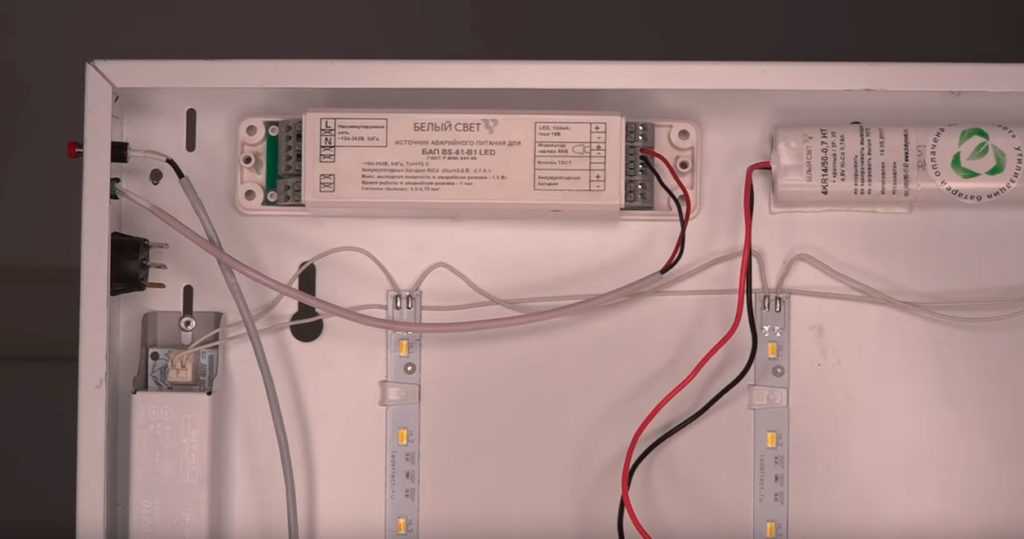

После монтажа проверяйте работоспособность схемы.
Отключаете общий автомат питания в щитовой и смотрите, чтобы модуль малой
мощности, который вы закрепили посередине, загорелся.

При отключении света выключателем ничего произойти не
должно.

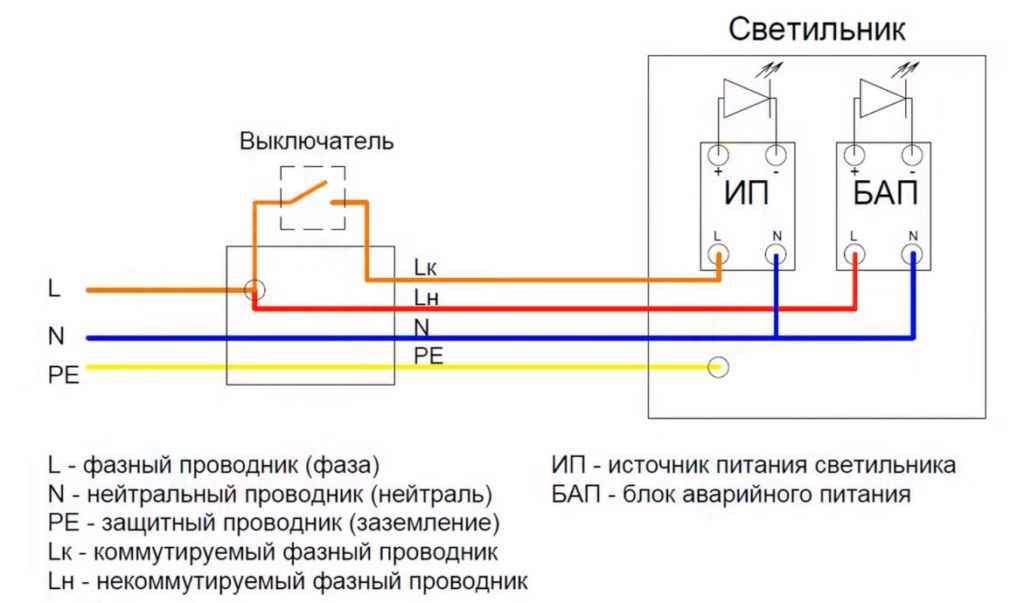

На всех светильниках со встроенными БАП питающая сеть идет через выключатель, а контрольная сеть 220В идет помимо него!

И независимо от того, включен или выключен выключатель,
через второе питание:

во-первых, идет зарядка встроенной батареи

во-вторых, контролируется наличие напряжения в помещении вообще

Ошибка
Если вы подключите все по одной проводке через выключатель, то при каждой его коммутации, светильник будет переходить в аварийный режим. Даже когда этого не нужно.

То же самое касается и выносных блоков БАП.

Вы должны четко разделять и не путать понятия
эвакуационное, рабочее и дежурное освещение. Последнее включается в случае
исчезновения основного в ручном режиме и работает все время, пока отключено
рабочее.

Например, в ночное время.

А вот аварийное освещение запускается автоматически при
исчезновении U на питающем вводе в здание или
помещение. Там, где нет автоматической системы переключения, дежурные электрики
реально запариваются.

Вечером отключи рабочее и эвакуационное, включи дежурное. Утром выключи дежурное и включи рабочее и эвакуационное. При этом в обязательном порядке следует убедиться, что все светильники эвакуационного работают.
