Переключатель света фар: изучаем и подключаем самостоятельно

Схема электрооборудования автомобиля ЗИЛ-130

Система электрооборудования автомобиля ЗИЛ-130 однопроводная. Отрицательные клеммы источников тока соединены с массой автомобиля. Номинальное напряжение 12 В. На автомобиле применяются провода низкого напряжения типа ПГВА и высокого напряжения типа ПВВ.

Проверка проводов на исправность изоляции проводится внешним осмотром. При обнаружении оголенного места на проводах низкого напряжения надо его изолировать (обмотать) изоляционной лентой. Провода высокого напряжения с пробитой изоляцией заменяются новыми и ремонту не подлежат.

Для определения обрыва провода нужно применять пробник с контрольной лампочкой. Для выявления места обрыва провод с пружинным наконечником присоединяют к массе, а острием наконечника начинают касаться зажимов цепи в направлении от неработающего прибора к аккумуляторной батарее. При большом расстоянии между зажимами или при их отсутствии можно прокалывать изоляцию провода острием наконечника.

Проверка ведется до тех пор, пока лампочка не загорится. Место обрыва провода будет находиться между точкой касания, в которой лампочка загорелась, и ближайшей к ней точкой, где лампочка еще не горит. Оборванный провод надо заменить. В качестве временной меры можно соединить концы оборванного провода и обмотать место соединения изоляционной лентой.

При замыкании провода на массу следует проверить изоляцию провода. Так как цепь многих потребителей тока защищена предохранителями, то обычно цепь, в которой произошло замыкание, немедленно размыкается соответствующими предохранителями.

Для устранения замыкания внимательно осмотреть все провода и обнаруженные участки с поврежденной изоляцией обернуть изоляционной лентой.

Для поддержания электропроводки в исправном состоянии и предупреждения перетирания проводов необходимо очищать провода от грязи и пыли, проверять скобы крепления проводов.

Внутренняя подсветка салона

Популярна также и светодиодная подсветка салона авто

Однако тут важно не переборщить, освещение не должно быть слишком ярким и навязчиво резким. Включатель такой подсветки можно совместить с включателем штатного освещения, тем самым дополнив либо усилив его. Если чаще требуется использование лишь штатного освещения, то кнопку включения диодной подсветки можно сделать отдельно

При помощи светодиодов можно подсветить следующие участки салона:

Если чаще требуется использование лишь штатного освещения, то кнопку включения диодной подсветки можно сделать отдельно. При помощи светодиодов можно подсветить следующие участки салона:

  • подножье водителя, переднего и заднего пассажиров;
  • бардачок;
  • приборную доску;
  • усилить потолочный свет;
  • багажник (если речь идёт о микроавтобусе, минивэне, внедорожнике, хетчбэке, универсале, в которых багажное отделение – это часть салона).

Тюнинг салона должен быть равномерным и ненавязчивым

В продаже можно встретить специальные контроллеры для светодиодов. Такая подсветка, подключенная через контроллер, сделает интенсивность свечения, к примеру, зависимой от внутрисалонных шумов. Эта функция превратит обычное диодное освещение в настоящую светомузыку. Чувствительность, интенсивность и частота свечения светодиодной подсветки салона в этом случае будет изменяться регуляторами в виде ползунка. Сам контроллер достаточно компактен, чтобы разместиться в любом удобном для водителя месте. Крепится он при помощи двухстороннего скотча.

Инструкция по подключению переключателя света своими руками

Если вы столкнулись с проблемой неработоспособности устройства, то вам наверняка будет полезно узнать, как его заменить и как подключить новый выключатель. В целом это задача довольно простая и справиться с ней сможет любой, даже не опытный автолюбитель. Однако, процедура может отличаться в зависимости от определенного авто, в данной случае ниже приведена инструкция по замене устройства на автомобиле Дэу Нексия.

Итак, как правильно заменить и как подключить новый переключатель:

  1. В первую очередь, производится демонтаж устройства. Для этого необходимо снять накладки рулевой колонки, которые обычно фиксируются на саморезах. После снятия наладки сверху и снизу вы можете увидеть два фиксатора, их необходимо отжать, после чего девайс без проблем снимается.
  2. Вытащив его из места установки, необходимо произвести отключение проводов, которые подключены к нему, здесь нужно просто отсоединить колодку.
  3. Используя тонкую отвертку или канцелярский нож, необходимо отщелкнуть пять фиксаторов корпуса и полностью разобрать устройство, если вы хотите его отремонтировать. В случае ремонта нужно быть осторожным, чтобы не потерять мелкие детали конструкции.
  4. Итак, если вы решили ремонтировать устройство, то после разбора корпуса вам необходимо тщательно осмотреть внутренние элементы конструкции. При наличии подгораний на контактах, их необходимо будет перепаять.
  5. Если ремонт делать вы не планируете, то необходимо просто заменить девайс на аналогичный. Покупая выключатель в магазине, будьте внимательны, поскольку детали должны быть идентичными. К устройству необходимо просто подключить колодку с проводами, отключенную ранее, после чего произвести его монтаж на место установки. Когда выключатель будет установленный, нужно проверить его работоспособность, активировав каждую его функцию. Также убедитесь в том, что устройство работает нормально при включении поворотников — оно должно возвращаться вместе с рулем на место и автоматически отключаться после поворота.

УАЗ 31512 Боинг › Бортжурнал › Переделка проводки. Установка гитары от камаза.

Всем узоводам привет! Сегодня речь пойдет о небольшой переделке проводки. Как известно после куево кукуево хозяев, остается куча проводов торчащих, заизолированных, половина отрезано, половина просто не работает. Собственно так у меня и было. Пока все равно у нас в стране карантин, а погода позволяет, решил заняться. Доехал до друга и взял у него проводку от окушки с кучей всего.

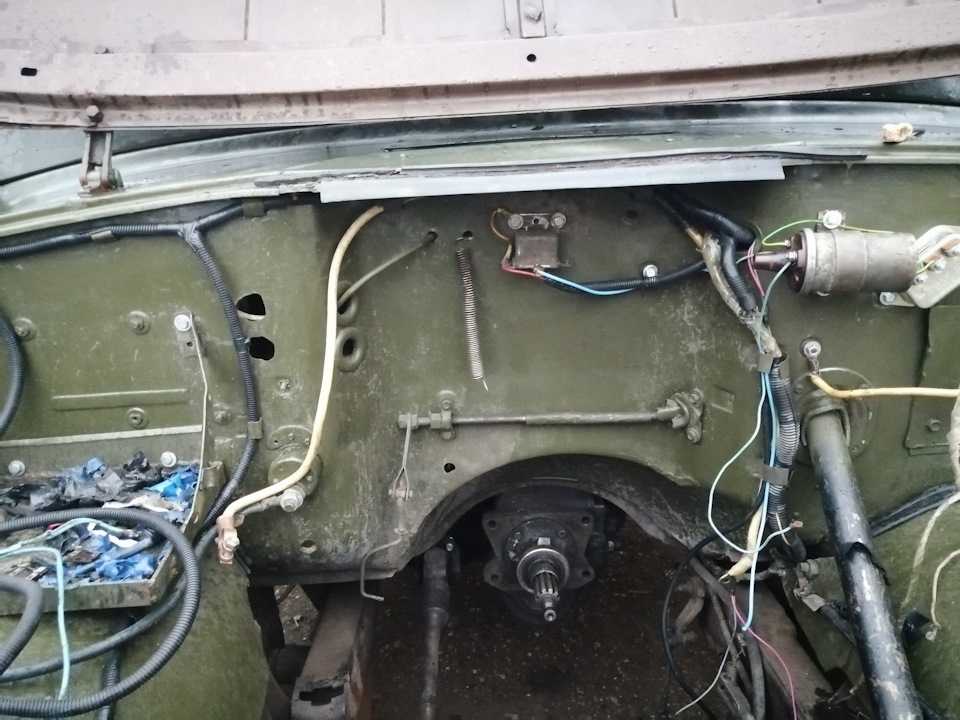

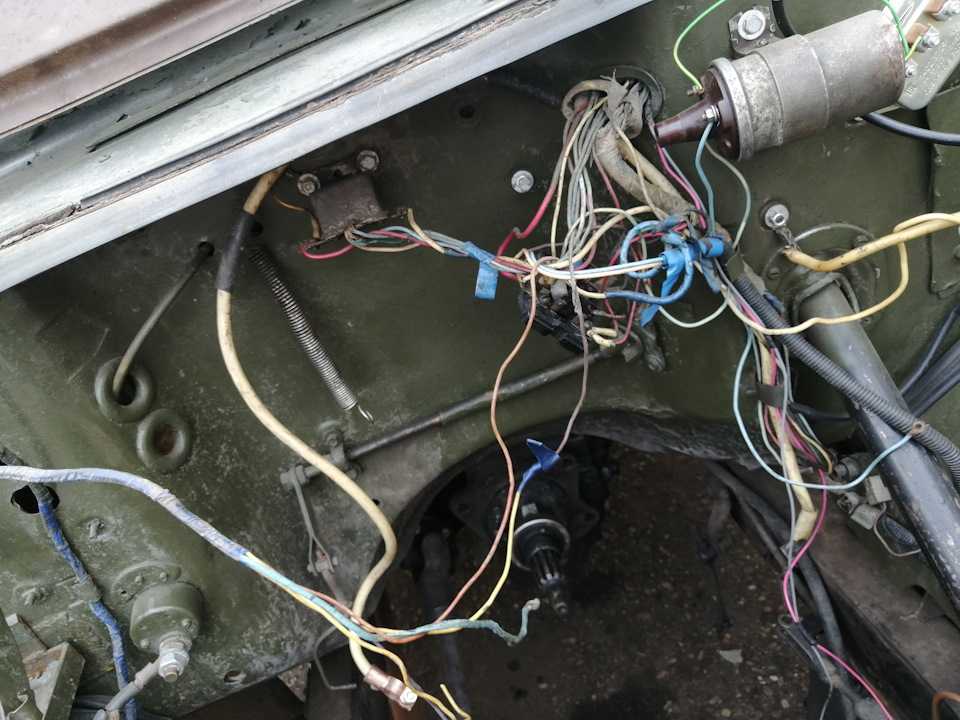

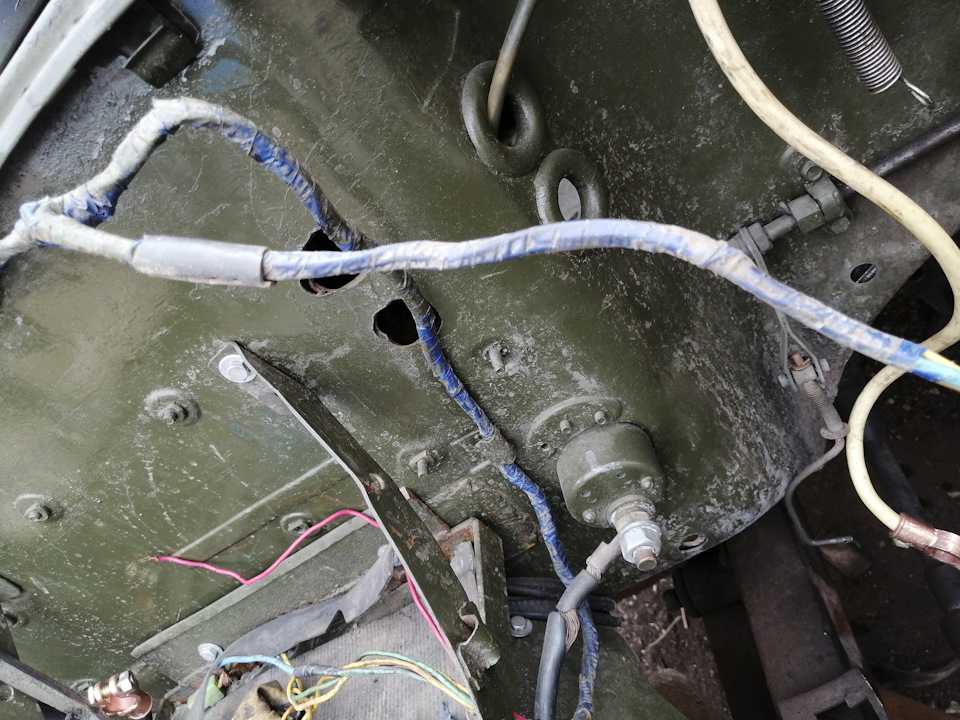

Первым делом принялся вскрывать жгут идущий от генератора к реле регулятору. И ужаснулся, провод от гены оплавлен по всей длине, скрутки проводов как попало. Что-то заменил на новые провода, а где то пришлось оставить скруткой, но провода уже все равно заменены на более свежие) ну и все это аккуратно уложил в гофру, чтобы защитить как кто.

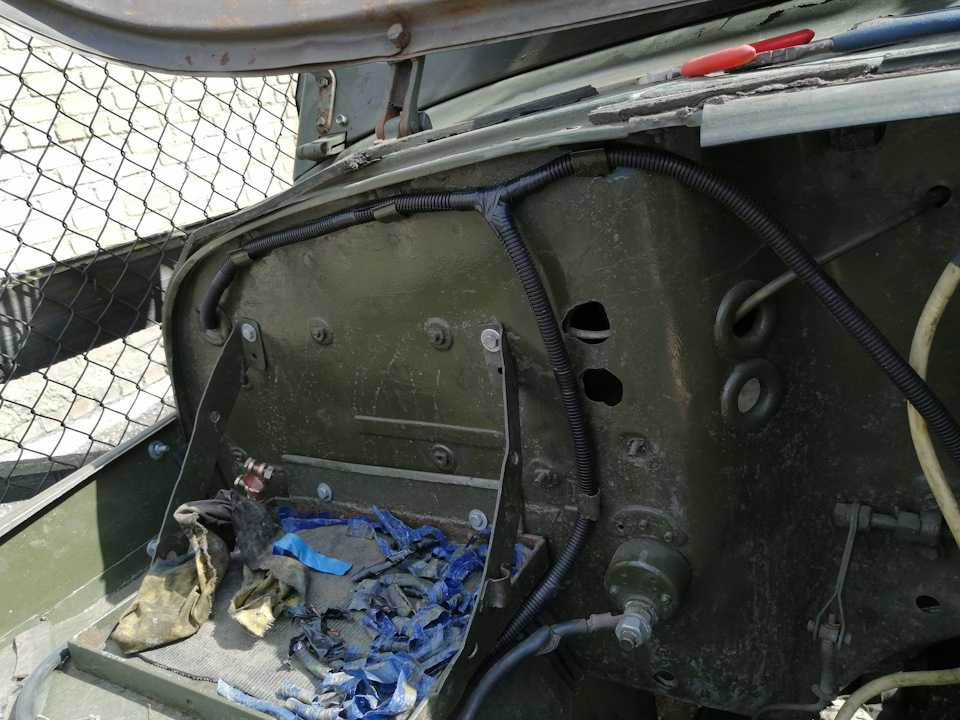

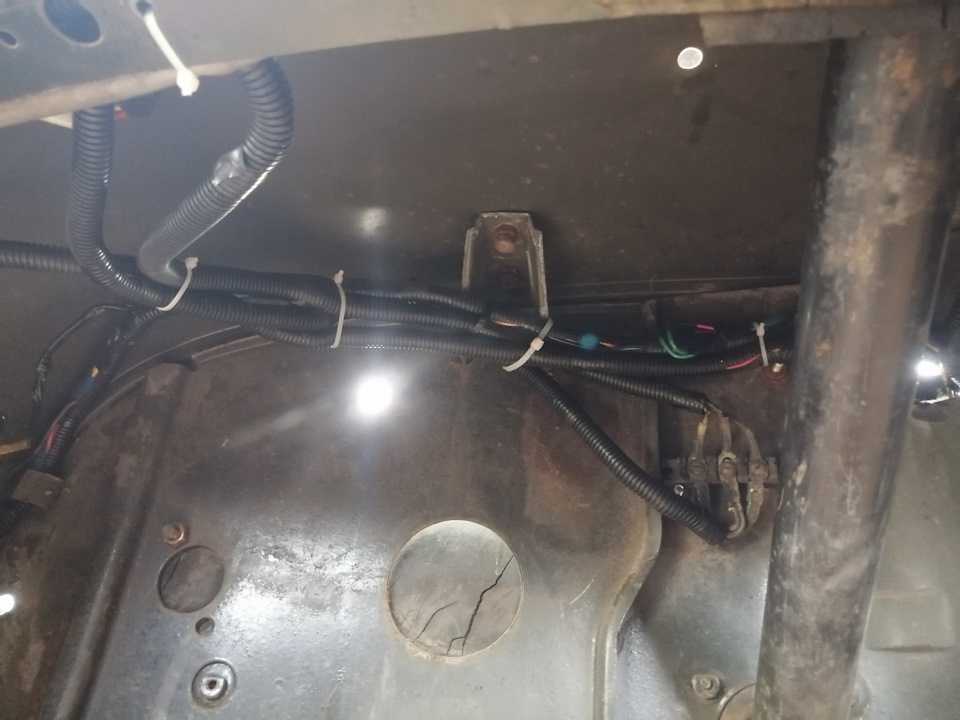

вообщем дальше было больше, привел более менее в порядок основной жгут проводов, но еще не до конца. По мере установки двигателя будет все корректироваться и убираться тоже в гофры для защиты)

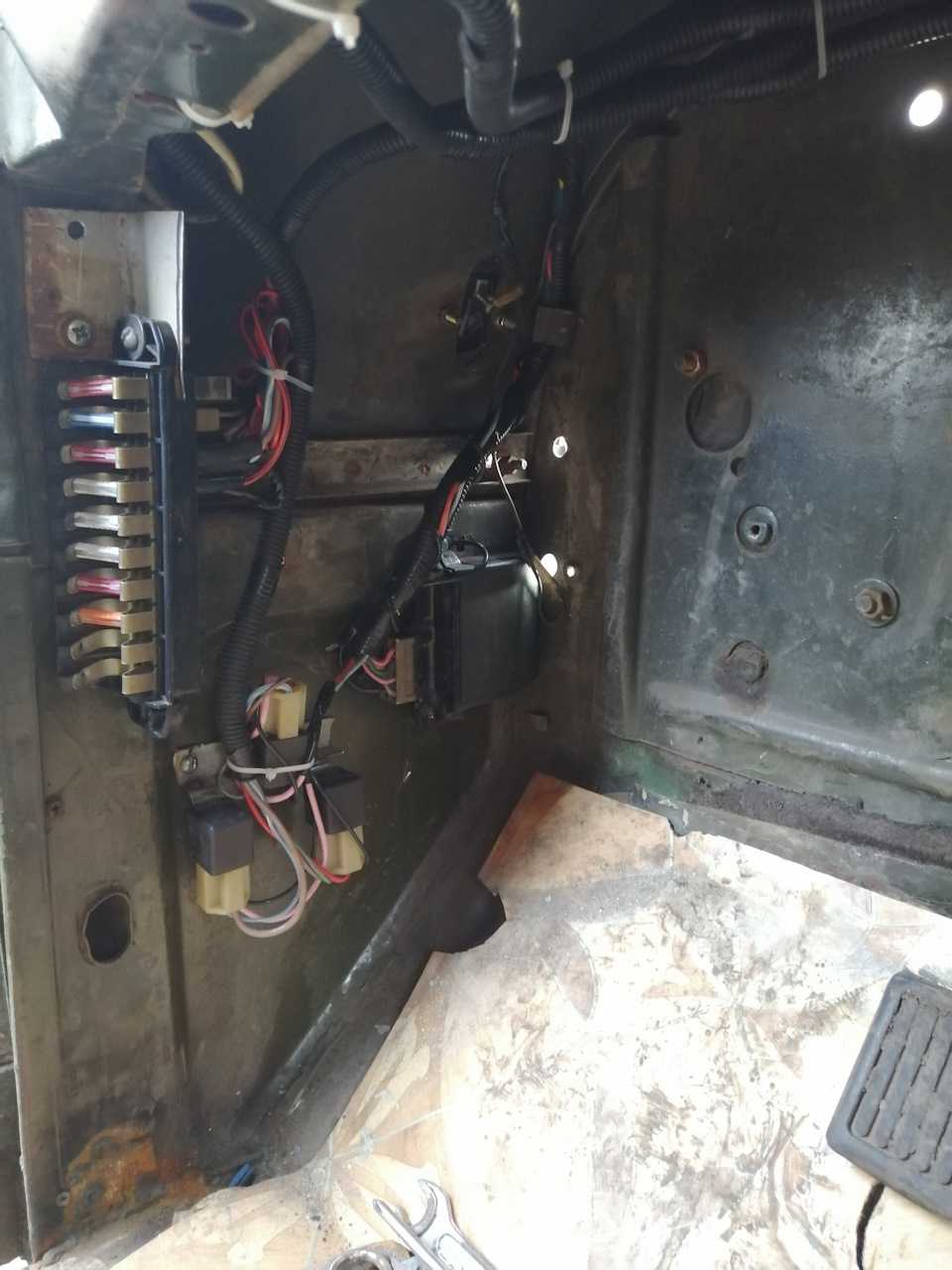

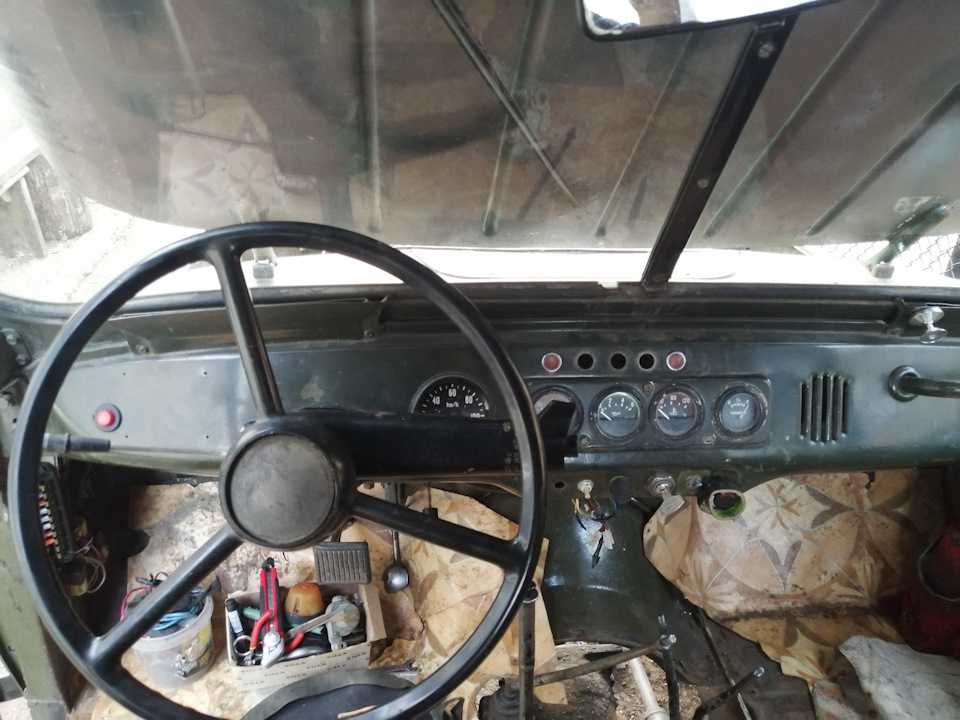

А так же самое главное зачем я за все это взялся, так это вынести блок предохранителей в салон. И вообще в принципе, чтобы были нормальные хорошие предохранители, а не проволока. Вынес их как у всех машин с левой водительской стороны. Убирать куда то наверх не стал, потому что вброд лезть не буду, ибо для этого автомобиль специально нужно готовить, а для грязи и рыбалки и так сойдет.

Еще одна проблема у многих это тепловое реле, до последнего думал, что оно у меня рабочее. Но раз я все равно решил все развести по грамотному, то выкинул его. Когда снял увидел, что оно вообще просто перемкнуто, и случись чего, цепь была не защищена вообще! Но сейчас все в порядке. Поставил 3 реле (1 на ближний, 1 на дальний, 1 на габариты) но ближний и дальний повесил на один предохранитель. Вообщем сделал все как на ваз 2110. перебрал все провода, и очень много выкинул лишних, и много заменил идущих к замку зажигания. Благо коса на уазике простая, и куча схем в интернете куда что идет). Теперь ничего не висит и не болтается.

Главный мой апгрейд и достижение это установка камазовской гитары. Раз уж она все равно валялась в гараже без дела, а кнопка переключения ближнего дальнего была сломана, да и родной включатель света мозги делал, решено было ее установить. В интернете распиновок гитары не нашел, только по цветам, но они у меня не совпадали, пришлось все делать методом тыка. Привожу распиновку, что получилось у меня.все

Кстати может быть кто знает. Осталось куча проводов которые по идеи должны идти к лампам на панеле. Но почему то они все под напряжением? Одна я так понял аварийный датчик масла, но его еще не ставил. Один индикатор поворотников. Я вообще даже и не знал кстати что на панеле она есть пока не посмотрел на схему =D. там есть сигнальные лампы ручника, но как она подлкючается я даже вообще не понимаю, и что за датчик должен стоять, а так же написаны сигнальная лампа датчика тормозов. Тоже не понял. Лягушка у меня стоит, но я к ней подсоединяю 2 провода для работы стопов. Мучает вот этот вопрос. хочется чтобы работало все)

Ну в прицнипе вот и все. Ушло у меня на это 4 дня, работал по 2-3 часа в день. Все старался делать красиво и аккуратно. Пару фоток творческого беспорядка во время работы))) СПАСИБО всем кто осилил мою писанину)))

Источник

Характеристика переключателя света фар

Для чего нужен центральный переключатель света (ЦПС), как можно использовать подключаемый выключатель освещения и какова его схема подключения? Для начала рассмотрим назначение, а также принцип работы устройства.

Назначение и принцип работы

О назначении мы много говорить не будем

Всем известно, насколько важно качественное освещение дорожного покрытия в условиях плохой видимости. Свет фар во многом определяет безопасность автомобилиста за рулем, при его отсутствии передвижение на транспортном средстве в темное время суток является запрещенным

Ведь без обозначения автомобиля может пострадать не только нарушитель, но и водители других машин.

Итак, подрулевой переключатель света фар предназначен для:

  • обеспечения безопасного передвижения в темное время суток благодаря возможности активации освещения;
  • обозначения габаритов транспортного средства в темноте.

Подрулевой выключатель света в снятом виде

Подрулевой переключатель применяется для включения:

  • габаритных огней;
  • ближнего освещения;
  • дальнего света;
  • поворотных огней при повороте авто.

Дальнее освещения обычно используется в условиях плохой видимости, а также при езде по неосвещенному участку дороги.

Что касается принципа функционирования, то здесь в целом также все просто:

  1. В определенный момент водитель жмет на кнопку на переключателе.
  2. Сформированный импульс переключатель отправляет на блок управления или сразу на оптику, в зависимости от конструкции транспортного средства.
  3. Блок обрабатывает этот импульс и определяет, какой тип освещения необходимо включить — габаритный, ближний или дальний. Соответствующий импульс передается на оптику.
  4. В соответствии с полученным сигналом происходит активация света.

Схема

Если вас интересует схема подключения переключателя, то она предоставлена ниже.

Схема подключения выключателя к бортовой сети

Типы

Типов устройств для переключения освещения может быть несколько. Наиболее популярный тип — механическое устройство, в данном случае переключение осуществляется в результате механического воздействия руки водителя на устройство. Человек выбирает необходимый в данный момент вид освещения и в соответствии с этим выбирает режим на устройстве. Более современным видом устройств для активации оптики является автоматическая система включения света.

Система в автоматическом режиме определяет, когда необходимо включать и какой свет, основываясь на некоторых параметрах:

  • плохой уровень освещенности дорожного покрытия;
  • превышение порога скорости транспортного средства (включается дальний свет);
  • отсутствие других автомобилей или препятствий впереди;
  • при езде вне населенного пункта.

Неисправности

Теперь вкратце расскажем о неисправностях.

В работе переключателя может произойти два вида неисправности:

  1. Механическая, вызванная механической поломкой элементов. Проявляться такая неисправность может в виде того, что при нажатии на соответствующую кнопку не работает освещение транспортного средства. Либо же после включения поворотника устройство, вместо того, чтобы вернуться на место с возвращением руля, продолжает оставаться в таком положении, пока водитель сам не вернет его на место.
  2. Электрическая. Такая неисправность может быть вызвана поломкой схемы внутри девайса, отсоединением либо окислением контактов. Если проблема заключается в контактах, то их достаточно просто зачистить или заменить, перепаять. Если же суть неисправности кроется в схеме, то проще будет полностью заменить устройство, чем заниматься его ремонтом (автор видео о ремонте механизма своими руками — канал SamaraRovenki).

Политика модификаций

Имея столь серьезную поддержку и признание, автозавод с 1967 года получил заказы на модификацию ЗИЛ 130. Особо следует выделить 2 направления:

  1. Выпуск моделей, способных нести службу в Заполярье (при температуре ниже -45С). Эти автомобили производились для осваивания месторождений в Сибири и на Дальнем востоке;
  2. Выпуск моделей, предназначенных для работы в тропиках (при 100% влажности). Их производили для зарубежных стран, которым помогало советское правительство.

Модификация ЗИЛ 130С

В 70-е годы в Сибири были открыты многие месторождения полезных ископаемых. Цена добычи была низкой, и для их разработки требовались грузовые автомобили, способные работать в суровых климатических условиях.

О том, с какими трудностями сталкивались автомобили в условиях Крайнего Севера, вы можете судить по видео, представленному в нашей статье. Это черно-белая копия, воссозданная из архивных материалов Завода имени Лихачева, наглядно демонстрирует возможности грузового автомобиля ЗИЛ 130 С.

Тематическое видео смотрите в конце статьи.

Среди комплектации ЗИЛ 130С (Сибирь) следует отметить особенности электрооборудования:

  1. Предпусковой обогреватель с автономным источником питания;
  2. Кабина с двойным остеклением и дополнительным автономным отопителем, оснащенным электрическим вентилятором повышенной мощности;
  3. Противотуманные фары и прожектор-искатель с управлением из кабины;
  4. Два независимых бензобака с указателем уровня топлива на приборной панели;
  5. Указатель температуры электролита аккумуляторной батареи.

Специальные версии

Также грузовые модификации различались по заказчикам:

  1. Для министерства обороны (МО);
  2. Для аварийно-спасательных служб (в основном пожарных);
  3. Для гражданских предприятий.

В частности, для армейских нужд автозавод приступил к выпуску автомобиля ЗИЛ-130Е, на который:

  1. устанавливалась экранированная электропроводка ЗИЛ 130;
  2. генератор переменного тока Г-51 (450 Вт мощности и силой тока 40А);
  3. реле-регулятор напряжения РР-51;
  4. прерыватель-распределитель зажигания Р-102;
  5. высоковольтная катушка зажигания Б-102Б;
  6. электрический стартер СТ-2;
  7. свечи зажигания СН-307.

Цветная электрическая схема электрооборудования ЗИЛ 131 и 130 с описанием проводов

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Особенности электрооборудования

С 1966 по 1086 год ЗИЛ 131 выпускался в неизменном виде (автор видео — Иван Зенкевич PRO автомобили).

Затем вышли три его модификации:

  • с карбюраторным двигателем;
  • с дизельным двигателем;
  • с неэкранированной проводкой для гражданских нужд.

Грузовик имеет высокие эксплуатационные качества, но кроме них в его конструкции есть особенности, которые отечественные производители не применяли на других машинах:

  • установлен бензиновый двигатель с 8-ю V-образным расположением цилиндров, имеющий 16 клапанов;
  • традиционная система зажигания заменена на бесконтактную, оборудованную электронным коммутатором;
  • использование экранированной герметичной электропроводки позволило эксплуатировать ЗИЛ 131 в любых погодных условиях.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

  1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
  2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
  3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
  4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

  • обрыва цепи;
  • повреждения токоведущих элементов: жил, контактов, проводов;
  • плохого контакта в местах соединения;
  • окисление клемм и контактов;
  • повреждения изоляции;
  • отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Электрическая схема

В грузовом автомобиле ЗИЛ 131 установлена однопроводная система электрооборудования с номинальным напряжением 12 В. С корпусом машины соединены минусовые клеммы источников питания.

Фотогалерея «Схемы электрооборудования ЗИЛ»

Видео «О двигателе ЗИЛ 131 »

В этом ролике рассказывается о двигателе ЗИЛ 131 с описанием его работы (автор видео — Азбука Автозапчастей Острогожск).

Исторический экскурс

Вполне логично, что прошлые наработки завода, а именно комплектующие от тяжелых грузовых авто решено было максимально унифицировать с новым классом:

  1. На ЗИЛ 5301 устанавливалась кабина типа 4331;
  2. В трансмиссии использовалась коробка передач от ЗИЛ 130.

За 1995 год была изготовлена опытно-промышленная партия из 200 авто, которая приступила к полноценным натурным испытаниям, а видео о новой модели тут же облетела все новостные телеканалы страны:

  1. По итогам года результат обкатки признан успешным;
  2. Концепция «мерседесовского шасси» одобрена в качестве платформы;
  3. Базовой моделью фургона стал ЗИЛ-5301 с трехсекционным кузовом объемом 15,5 м. куб.;
  4. Серия ЗИЛ 5301 получила собственное имя «Бычок», из-за кабины с высоким расположением фар, напоминавшим очертания животного;
  5. За 1996 год выпуск «Бычков» составил 1350 автомобилей.
