Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

  1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
  2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
  3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
  4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

  1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
  2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
  3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
  4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).
  1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
  2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
  3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
  4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла

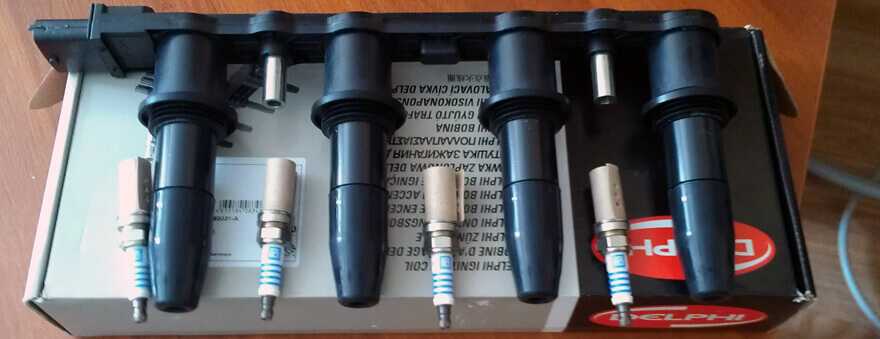

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Замена катушки зажигания

Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.

Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины. После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания

Важно установить провод в том положении, в котором он был первоначально

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

  • Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
  • При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
  • «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
  • В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

  • Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
  • Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
  • Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
  • Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
  • Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Инструкция по проверке катушки зажигания мультиметром

Проверка описываемого элемента представляет собой трёхступенчатый процесс. Начинается он с тщательной подготовки. Затем осуществляется визуальный осмотр и всё заканчивается тестированием системы с задействованием специальных приборов.

Функционирование катушки может проверяться на профессиональных диагностических стендах в специальных сервисах и дилерских центрах. Для проведения самостоятельной проверки потребуется использовать мультиметр. Данный инструмент представляет собой универсальный диагностический прибор максимально широкого спектра применения.

Диагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушкиДиагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушки

Подготовительные операции

Перед тем, как начать саму диагностику катушки зажигания, потребуется подготовить мультиметр. Данный прибор в состоянии определить точные показатели напряжения и уровень электрического сопротивления в Ом.

В современных авто установлены разного рода катушки зажигания. Параметры каждой из моделей обозначены ПТС каждого авто. Подобные показатели необходимо знать, чтобы можно было провести диагностику. Проверка заключается в выявлении такого параметра, как сопротивление катушки зажигания, то есть сопротивление вторичной и первичной обмоток. Если в процессе проверки не удаётся обнаружить показатели сопротивления, можно будет опираться на общепринятые признаки.

Это интересно: Что делать, если заблокирован лицензионный ключ Навитела

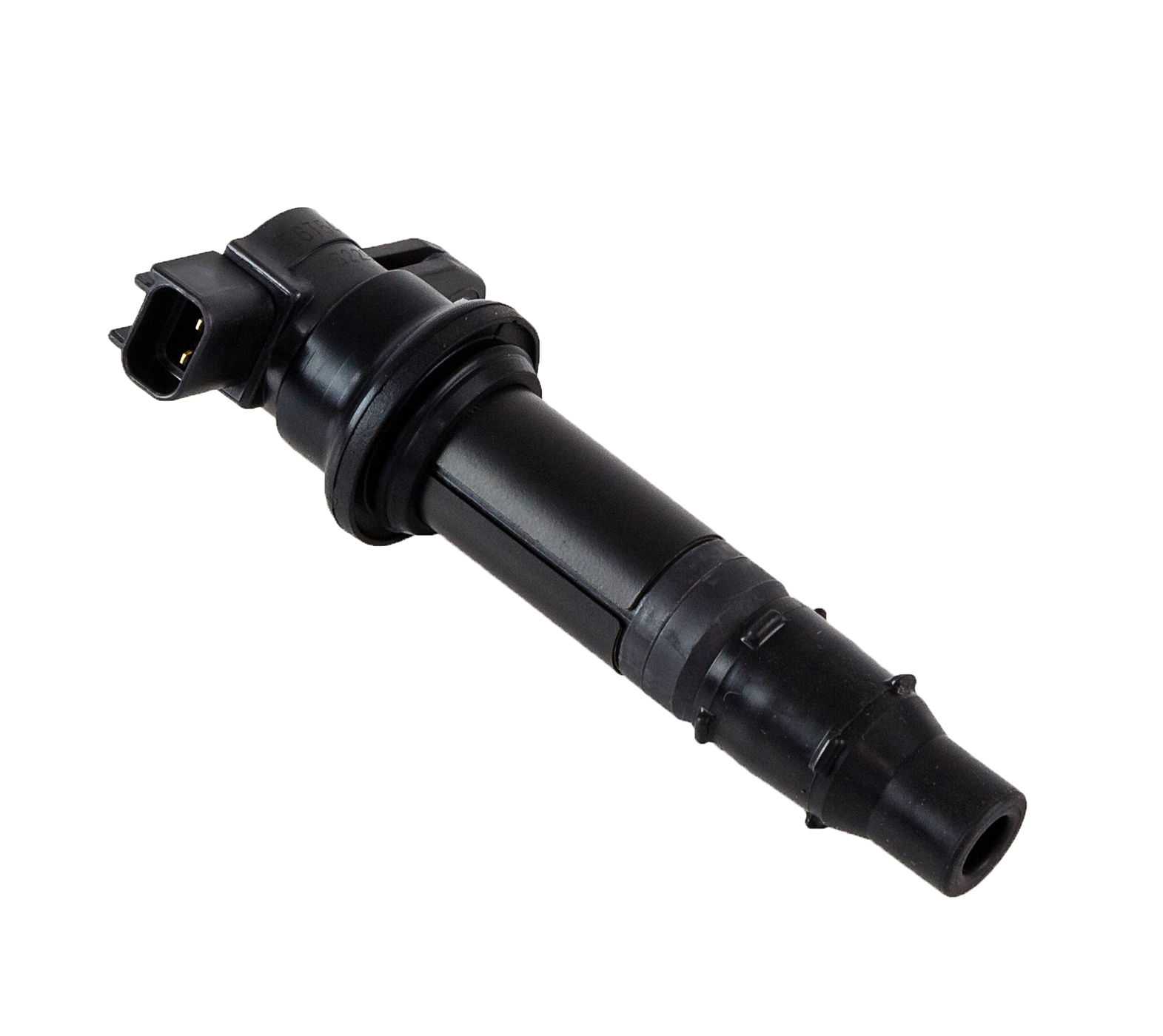

Внешний осмотр

Внешние характеристики системы могут в зависимости от модели немного различаться. Отличаются такие характерные элементы, как:

  • крышка;
  • корпус;
  • расположенная по центру клемма;
  • два контакта.

В процессе визуального осмотра элемента потребуется внимательно изучить состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прожжённые участки. По той причине, что корпус выполнен из эбонита и, соответственно, не пропускает ток, неисправность прибора по большей части будет связана с внутренними повреждениями.

Если в процессе изучения состояния внешних характеристик катушки выявляются определённые проблемы, элемент потребуется заменить на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам – сопротивлению обмотки, длительности и энергии искры. Если проблем с внешними характеристиками не обнаруживается, можно перейти к проверке первичной и вторичной обмоток.

Диагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушкиДиагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушки

Проверка первичной обмотки

На данном этапе мультиметр требуется присоединить к минусовому и плюсовому выводам, а прибор настроить на замер уровня сопротивления. Несмотря на то, что устройства от разных авто характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне 0,4 — 2 Ом.

Если в процессе диагностики прибор показывает величину, входящую в данный диапазон, можно судить об исправности устройства. Отображение на дисплее значения 0 Ом прямо говорит о том, что в обмотке произошло короткое замыкание. Если же полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обмотки можно приступать к обнаружению проблем со вторичной.

Проверка вторичной обмотки

Во время данной проверки щупы мультиметра потребуется присоединить к плюсовому контакту и к проводам высокого напряжения. Если устройство обладает специальным пластинчатым сердечником, параметры сопротивления будут находиться в диапазоне 6 — 9 кОм. Все остальные категории катушек будут превышать 15 кОм.

Сравнение результатов измерений с нормированными значениями

После проверки и определения уровня сопротивления двух категорий обмоток, все полученные показания нужно сравнить со стандартными, установленными производителем параметрами. Тщательная проверка сдвоённой катушки – это более сложная задача. Первичная обмотка в катушках такого плана подключается непосредственно к разъёму.

Стандартная схема сдвоённой катушки несколько отличается от обычной и её знание необходимо в процессе проверки первичной обмотки. Вторичная обмотка будет прозваниваться без особых проблем. Для этой цели достаточно просто присоединить тестер к паре высоковольтных выводов.

Как это работает

Катушка зажигания работает как обратный трансформатор. Ее функционал – преобразовать низкое напряжение, поступающее от аккумуляторной батареи или генератора, в высокое.

Конструктивно устройство состоит из двух катушек и железного сердечника. Катушка представляет собой обмотку из медной проволоки. Обе катушки вложены друг в друга, внутри находится железное ядро. Одна катушка называется первичной, она имеет относительно мало витков. При включении зажигания напряжение составляет 12 вольт, что соответствует напряжению бортовой сети автомобиля. Ток проходит через катушку, образуется магнитное поле. Для запуска искры происходит следующее: ток резко отключается, что вызывает разрушение магнитного поля. Это вызывает напряжение во второй, или вторичной бобине. Она имеет значительно большее количество витков, чем первичная, и напряжение колеблется от 15000 до 30000 вольт.

За включение и выключение первичного тока первоначально отвечал механический контакт, контакт прерывания. Его настройка была сложной, необходимо было найти оптимальное расстояние до контакта, чтобы время создания магнитного поля – и значит, время зажигания – не было слишком коротким. К тому же срок службы такого контакта был сравнительно небольшим – не более 15 000 километров.

Начиная с середины 1970-х годов, производители начали использовать электронику. В середине 1980-х инженеры связали воспламенитель с системой впрыска и контролировали процесс через «цифру». Однако микроэлектроника работает только с небольшими потоками, а катушка зажигания нуждается в 5 амперах. Так появился новый компонент: усилитель мощности. Он функционирует примерно так же, как усилитель в стереосистеме.

Через несколько лет стал лишним распределитель зажигания, и каждая свеча получила свою собственную катушку зажигания. В этом был ряд преимуществ. Напряжение зажигания генерируется там, где необходимо, отсутствует высоковольтный кабель. Кроме того, увеличилось время зарядки и, несмотря на меньший размер, искра получалась более сильной. Такие одиночные катушки зажигания обычно также включают усилитель мощности. Для двигателей с тремя или четырьмя цилиндрами они часто объединяются в один корпус, в противном случае они устанавливаются отдельно над свечой зажигания.

Как проверить катушку зажигания в домашних условиях

Полную диагностику можно выполнить самостоятельно, используя простой тестер, мультиметр или визуально, вывернув наконечники свечей из блока цилиндров (прямая проверка «на искру»). Перед работой определяют наличие полного заряда аккумуляторной батареи, исправность стартера, топливной системы и электродов свечей. Окислы на контактах АКБ и клеммах высоковольтных проводов зачищают мелкозернистой наждачной бумагой и обрабатывают антикоррозийным составом. Следует также замерить напряжение на отрезке проводки от АКБ к катушке– возможно нарушена изоляция в цепи: напряжение на вводе должно быть не менее 11,5 В.

Способы проверки:

Мультиметр

Даёт показатели номинального сопротивления и состояния вторичной и первичной обмоток. Для диагностики клеммы прибора подсоединяют вначале к боковым выводам катушки, включая режим «омметр». Нормальное значение сопротивление исправной первичной обмотки: от 0,4 до 2 Ом. Если показатель не реагирует или отклоняется в большую или меньшую сторону, то модуль неисправен.

Вторичную обмотку проверяют, подсоединив щупы мультиметра к центральному выводу и боковому. При этом показания должны быть в диапазоне 6-15 кОм.

Если диагностируют модуль с двухвыводной конструкцией– то учитывают попарное расположение выводов на каждый цилиндр. В таком случае щупы тестера подсоединяют последовательно, выполняя два теста.

В процессе проверки вторичной обмотки важно правильно подсоединять щупы тестера, соблюдая полярность. Съёмники на мультиметрах окрашены в красный и чёрный цвета: чёрный– на центральный вывод, красный– на боковой

Искра на свече

Прямой способ выявления неисправности катушки. В этом случае потребуется простой свечной ключ и плоскогубцы. Перед проверкой «на искру» необходимо внимательно осмотреть изоляцию высоковольтной проводки от катушки к свече. Наконечники двух свечей выкручивают из блока цилиндров и связывают по краю их «юбки» на расстоянии 2-3 см друг от друга. Далее запускают зажигание до первого оборота стартера: между электродами должна проскакивать постоянная искра яркого фиолетового цвета.

Таким образом можно проверить рабочее состояние всех свечей. Как чистить свечи зажигания читайте в этой статье.

Другие способы

Тест «на массу». Катушку диагностируют на короткое замыкание («пробой на массе»). Красный съёмник мультиметра подсоединяют к среднему выводу модуля, чёрный– к корпусу. Показатель на дисплее бесконечности будет означать исправное состояние.

Сравнение показателей сопротивления, снятых мультиметром сравнивают с номинальными значениями, которые даны в техническом описании на каждую конкретную модель. Значения для простых классических конструкций могут значительно отличаться от более современных инжекторных. Профессиональную диагностику системы зажигания вместе с катушкой выполняют с помощью осциллографа.

Признаки неисправности катушки зажигания

Сбои в работе мотора могут свидетельствовать о выходе бобины из строя. Чем существеннее неисправность, тем ярче ее проявления.

Появление обратного выхлопа

Этот признак неисправной катушки зажигания дает о себе знать сразу после возникновения сбоя. Он свидетельствует о попадании неизмененного бензина в выхлопную систему.

Ухудшение коэффициента полезного действия двигателя — еще один знак, говорящий о выходе из строя узла зажигания. Если расход топлива резко увеличивается, стоит обратиться в сервисный центр.

Затухание работы двигателя

Некорректное функционирование системы зажигания приводит к остановкам мотора из-за нестабильной подачи искры. Двигатель периодически глохнет, водителю приходится постоянно его заводить.

Пропуск зажигания

При поломке катушки нарушается процесс воспламенения бензина. В таком случае возникают пропуски зажигания, сопровождающиеся треском и другими посторонними звуками. Во время движения водитель ощущает неравномерность работы мотора. После торможения начинается вибрация.

Неполадки холостого хода

Изменение мощности мотора, жесткость и рывки при движении — еще один признак неисправности бобины. Эти симптомы появляются на холостом ходу.

Затрудненный пуск мотора

Проблемы с запуском двигателя — самый распространенный признак поломки. Коленчатый вал вращается, однако искра в цилиндрах не появляется.

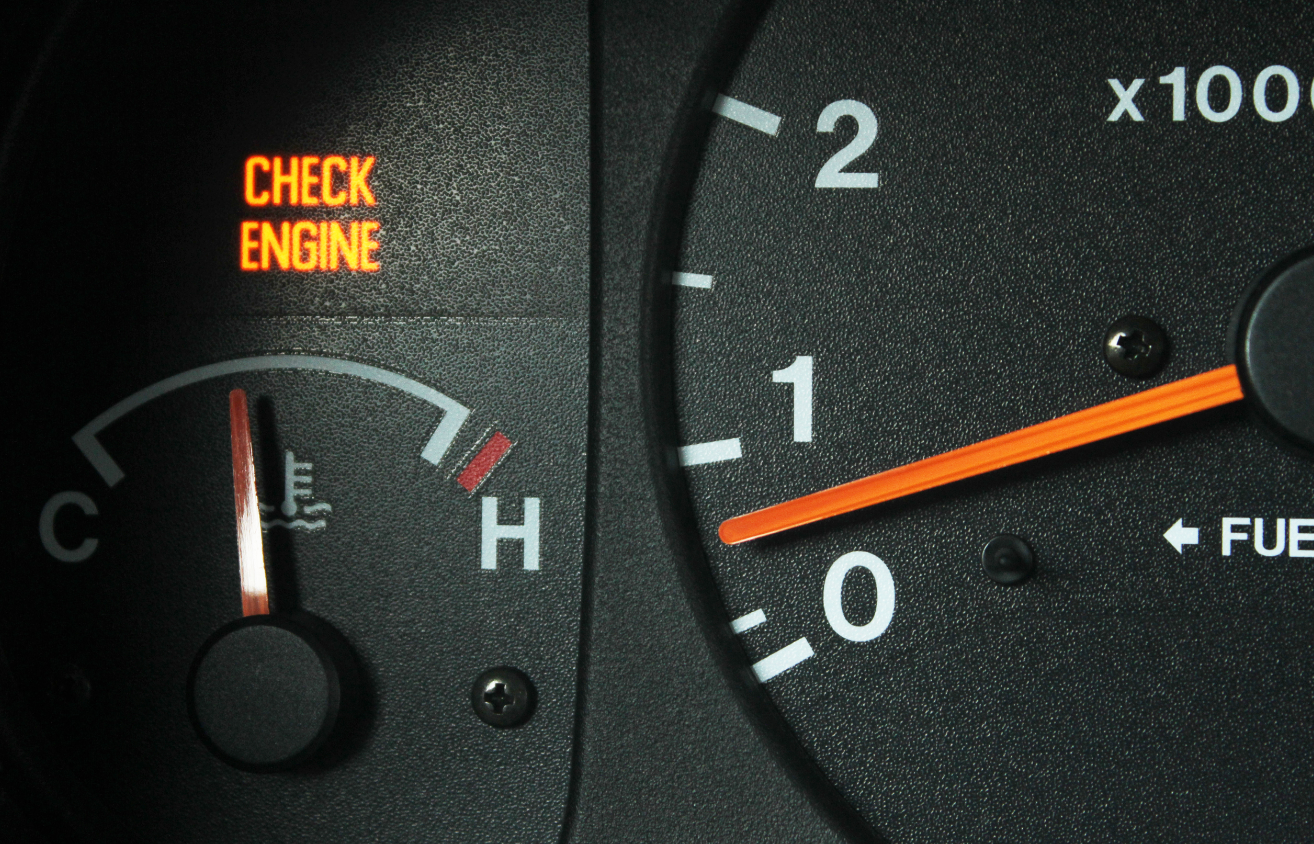

Загорание индикатора Check Engine

В управляющем блоке при неисправности катушки появляется код P0351 (сбой в цепях). На приборной панели зажигается индикатор Check Engine. Он предупреждает о необходимости проверки системы специальным сканером.

Загоревшийся индикатор Check Engine предупреждает о необходимости проверки системы.

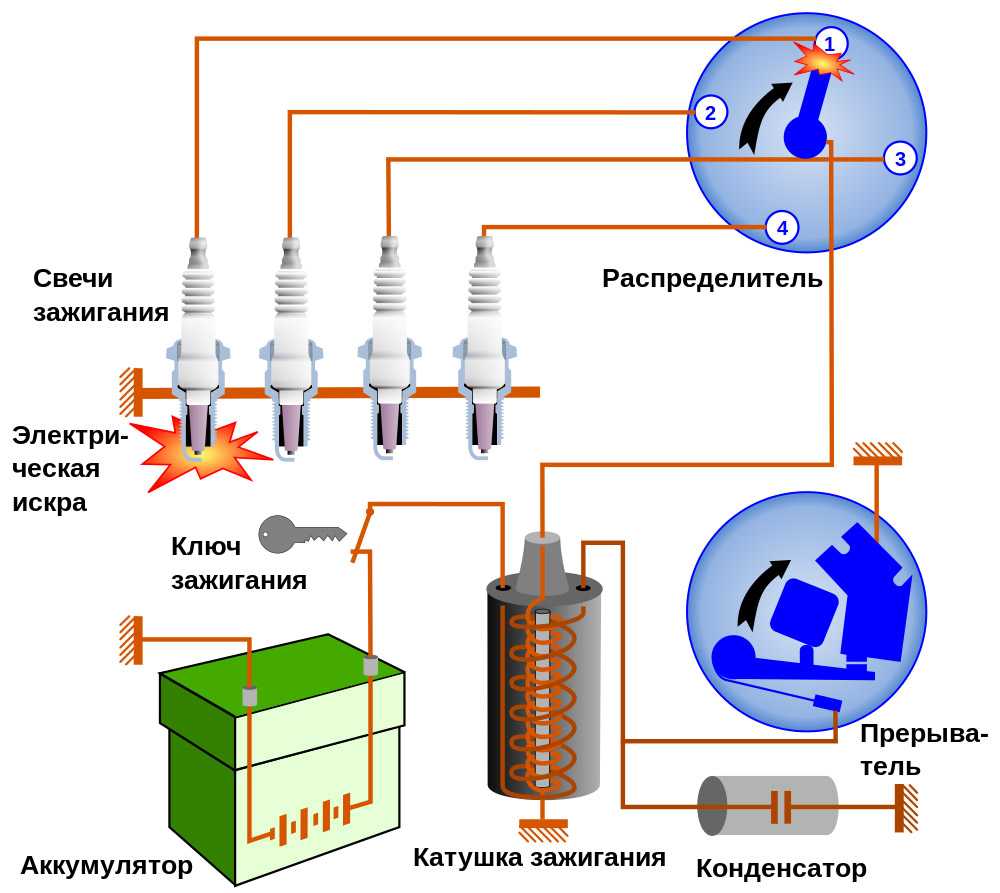

Принцип работы

Принцип работы катушки зажигания прост. Возгорание топлива в бензиновых моторах происходит за счет искры от свечи. Эта искра создается катушкой зажигания. Фактически, она является трансформатором, преобразует слабый ток в сильный разряд.

Прерыватель – распределитель замыкая кратковременно контакты катушки со свечами, дает поочередно искру на все свечи мотора. Искра воспламеняет топливо в цилиндрах, сгорание топлива двигает поршни, мотор заводится.

Перебои в работе катушки, несвоевременная подача искры, слабая искра – вызывают нестабильную работу мотора и затрудненный запуск. Двигатель вообще может не заводиться.

Катушка сделана из сердечника и пары обмоток. Первичная состоит из 100-150 витков, вторичная 5-15 тысяч витков. Проходя через обмотки, слабый ток превращается в мощный разряд.

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

  • Нестабильная работа двигателя (иногда на конкретных оборотах).
  • Нагревание самого элемента.
  • Запах гари, исходящий от катушки.
  • Проблемы с запуском двигателя в дождливую погоду.
  • Падение мощности при резком нажатии на педаль газа.
  • Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.
