Неисправности автомобильного двигателя: диагностика и ремонт

Признаки неисправностей двигателя

Нестабильная работа

Одним из первых сигналов, показывающих, что возникла проблема с двигателем является нестабильная работа последнего. Причинами такого поведения мотора могут быть:

  1. загрязненные свечи зажигания;
  2. неисправности в электронном блоке управления (ЭБУ);
  3. забитые воздушный и топливный фильтры;
  4. засорение топливопровода;
  5. использование некачественного горючего и многое другое.

Посторонние звуки

О проблемах с двигателем свидетельствуют и посторонние звуки, вдруг появившиеся во время его работы:

  1. Так постукивания и треск, раздающиеся из мотора, могут быть результатом детонации топлива в цилиндрах. Этот процесс, если не обратить на него внимания, очень скоро приведет к необратимым повреждениям поршней и дорогостоящему ремонту.
  2. Стук, раздающийся из головки блока цилиндров, свидетельствует о необходимости регулировки клапанов газораспределительного механизма (ГРМ).

Посторонние запахи

Еще одним внешним проявлением того, что неожиданно возникли проблемы с двигателем, является появление посторонних запахов топлива, моторного масла, жженой резины и пр.

И если запах резины говорит только о том, что один или несколько резиновых патрубков мотора касаются каких-то горячих его частей, то остальные свидетельствуют о том, что имеет место утечка горюче-смазочных материалов из соответствующих систем силового агрегата.

Дым

Если дымит двигатель, т. е. идет густой дым из трубы глушителя, это также свидетельствует о том, что владельцу автомобиля не удалось избежать проблем с двигателем.

В некоторых случаях по цвету дыма можно диагностировать неисправность:

  1. Дым голубого цвета появляется при попадании моторного масла в бензин. Как правило, такой дым сопровождается увеличением расхода масла.
  2. Белый дым показывает, что в бензин попадает охлаждающая жидкость. В этом случае должен уменьшаться объем охлаждающей жидкости в расширительном бачке.
  3. На авто с турбокомпрессором синий дым может говорить о проблемах с турбиной. Дымит двигатель также из-за того, что изношены подшипники и уплотнения ротора турбины. Таким образом, автомасло попадает в выпускную систему через турбокомпрессор и догорает, и при этом образуется дым.
  4. Дымит двигатель синим цветом также, если есть трудности с зажиганием. Чтобы подтвердить такую неисправность, нужно выкрутить свечу зажигания на неисправном цилиндре. Если будет черный нагар,  то, действительно, причина в зажигании.

Обнаружив во время эксплуатации автомобиля хотя бы один из признаков, перечисленных выше, необходимо немедленно посетить ближайшую, желательно сертифицированную СТО, специалисты которой знают как проверить двигатель и устранить выявленные неисправности.

Основные причины снижения приемистости

Вне зависимости от типа силовой установки, специалистами принято различать следующие причины падения мощности автомобиля:

  • Использование низкокачественного топлива. Если потеря мощности была замечена после посещения АЗС, то причиной падения, вероятнее всего, является использование низкокачественного топлива. Единственным решением в данном случае выступает полная замена топлива, причём если этого не сделать — высока вероятность повреждения силового узла.
  • Наличие грязи в воздушном фильтре. В данном случае горючее поступает без необходимого количества воздуха, что снижает эффективность сгорания топлива и становится причиной падения мощности силовой установки. Для решения проблемы стоит просто заменить вышедший из строя фильтр, причём сделать это можно самостоятельно.
  • Использование некачественных или давно используемых свечей зажигания. Грязь в электродах свечей, повышенный износ или изменение зазора может стать причиной уменьшения эффективности сгорания топливной смеси и, соответственно, привести к падению мощности силового агрегата. Решением проблемы может стать замена свечей зажигания либо выявление причин их загрязнения (в случае, если замена свечей производилась недавно).
  • Наличие грязи в топливном фильтре. Наполненный грязью топливный фильтр препятствует нормальному поступлению горючего в систему сгорания, что влияет на производительность двигателя. Для решения проблемы достаточно заменить топливный фильтр на новый.
  • Механические повреждения двигателя. Уменьшение отдачи мотора может быть связано с падением компрессии, чрезмерным износом колец поршня, увеличением щелей в клапанах и тому подобное. Посторонний шум в силовом агрегате — первый признак таких неполадок. В данном случае решить вопрос без привлечения экспертов не получится.
  • Загрязнение катализатора — ещё одна из наиболее распространённых причин снижения мощности силовой установки. Для устранения проблемы потребуется его замена, что грозит значительными финансовыми потерями.

Демонтаж катализатора — современное яблоко раздора для многих автолюбителей. Жаркие споры о нужности и целесообразности езды без этого элемента ведутся до сих пор

Контроль технического состояния двигателя

Диагностирование технического состояния двигателя выполняют для выявления потребности в регулировке или ремонте после определенного пробега автомобиля или в следующих случаях: при снижении мощности; увеличении расхода топлива или смазочного материала; появлении стуков и

38 дымлении; падении давления смазочного материала; неравномерности ра­боты цилиндров.
Техническое состояние двигателя в сборе контролируется осмотром и с помощью средства диагностирования.

При осмотре двигателя можно обна­ружить подтекание смазочного материала, топлива, охлаждающей жидкости, а также явные дефекты и определить необходимость ТО или ремонта двига­теля перед диагностированием. Кроме того, снимают показания контрольных приборов, имеющихся на щитке приборов перед водителем.
При оценке технического состояния двигателя с помощью средств диаг­ностирования измеряют его мощность, которая зависит от большого числа факторов, износа деталей цилиндров поршневой группы и клапанов, угла опережения зажигания или впрыскивания, мощности искры, расхода топлива через жиклеры или форсунки и т.п. В случае, когда мощность отличается от нормативной, проводят поэлементное диагностирование систем и механиз­мов двигателя.

Техническое состояние кривошипно-шатунного механизма оценивают по виброударным импульсам в характерных точках двигателя (виброакусти­ческий метод); давлению в цилиндрах двигателя в конце такте сжатия (ком­прессия); объему газов, впрыскивающихся в картер; негерметичности цилин­дров и клапанов; суммарному зазору в верхней головке шатуна и шатунном подшипнике.
Виброакустический метод оценки технического состояния двигателя основан на регистрации амплитуд колебательных процессов, возникающих при работе механизма двигателя. Для использования виброакустического ме­тода диагностики необходимо использовать акустические или вибрационные преобразователи, которые закрепляются в различных точках двигателя.

Перед диагностированием двигатель прогревают до температуры охла­ждающей жидкости 85…95°C и прослушивают, прикасаясь острием наконеч­ника-щупа к проверяемым участкам.
Работу сопряжения поршень — цилиндр прослушивают по всей высоте цилиндра при малой частоте вращения коленчатого вала с переходом на среднюю. При стуке сильного глухого тона, усиливающегося с увеличением нагрузки, возможны увеличенный зазор между поршнем и цилиндром, изгиб шатуна, перекос оси шатунной шейки или поршневого пальца.
Состояние сопряжения поршневое кольцо-канавка поршня проверяют на уровне нижней мертвой точки (НМТ) хода поршня у всех цилиндров на средней частоте вращения коленчатого вала.

Слабый стук высокого тона, по­хожий на звук при соударении колец, свидетельствует об увеличенном зазоре между кольцами и поршневой канавкой либо об изломе кольца.
Сопряжение поршневой палец — втулка верхней головки шатуна прове­ряют на уровне верхней мертвой точки при малой частоте вращения ко­ленчатого вала с резким переходом на среднюю. Сильный звук высокого то­на, похожий на частые удары молотком по наковальне, свидетельствуют об

39 ослаблении сопряжения, плохом смазывании, чрезмерно большом опереже­нии начала подачи топлива или раннем зажигании.
Работу сопряжения коленчатый — вал шатунный подшипник прослу­шивают в зоне от ВМТ до НМТ сначала при малой, а затем при средней час­тоте вращения коленчатого вала. Глухой звук среднего тона свидетельствует об износе или проворачивании вкладыша; звонкий, сильный, металлический звук — об износе или подплавлении шатунного подшипника.

Страницы: | 1 |  |  |

Статьи по этой тематике :Современное состояние автомобильной электроникиУправление механизмами и системамиУстройство и работа простейшего кислотного аккумулятораПрименении микро­ ЭВМ в управлении системами автомобиляПрименение комплекса на базе ПЭВМ для решения задач диагностики системы зажигания и электрооборудования двигателя внутреннего сгорания

Комментарии читателей

Добавить комментарий

Разборка мотора

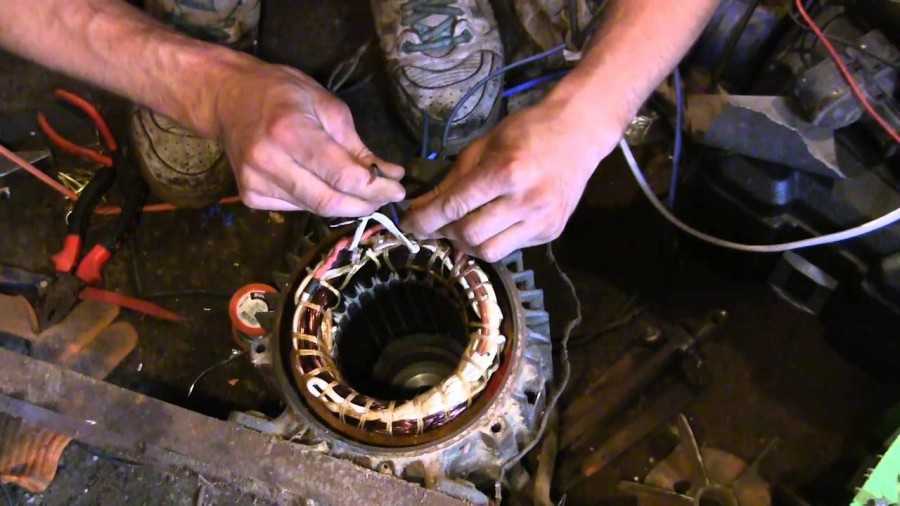

Ремонт электродвигателя своими руками предполагает  самостоятельную разборку мотора, которая осуществляется различными способами. Иногда достаточно движок повернуть, куда именно, зависит от того места, где он установлен. Бывают случаи, когда необходимо отсоединять кабель питания, при этом обязательно пометьте фазы, иначе при повторном подключении придется гадать, какой провод куда подсоединить.

Используйте съемник, чтобы снять или стянуть полумуфту.

Осмотрите корпус, обратите внимание на состояние боковых крышек, есть ли на них вытекающая смазка, при обнаружении уберите их. Если никаких следов нет, можно приступать к снятию крышек, крепежных элементов, как правило, насчитывается от 3 до 5.

Открутите болты на крышках, несильно постучите маленьким молотком по крышке с одной стороны, одновременно обеспечив другой натяжение. Простукивания выполняйте аккуратно, чтобы не обломить «ушки», что неизбежно повлечет за собой дополнительные расходы. Что понадобится для ремонта двигателя, так это аккуратность и умелые действия мастера.

Откиньте крышки, чтобы определить, понадобится ли доставать ротор из корпуса, или все ремонтные работы можно сделать на месте. Когда мощность двигателя меньше 17 квт, ротор просто вытаскивают и отводят в сторону, а если выше, то ремонт делают на месте.

После того, как вы разобрались с валом, займитесь снятием подшипников, удалите полностью вытекшую смазку с помощью авиационного керосина. Когда смазка залила обмотку, ее понадобится мыть и сушить, для просушки применяют 1 или 2 лампочки либо калорифер.

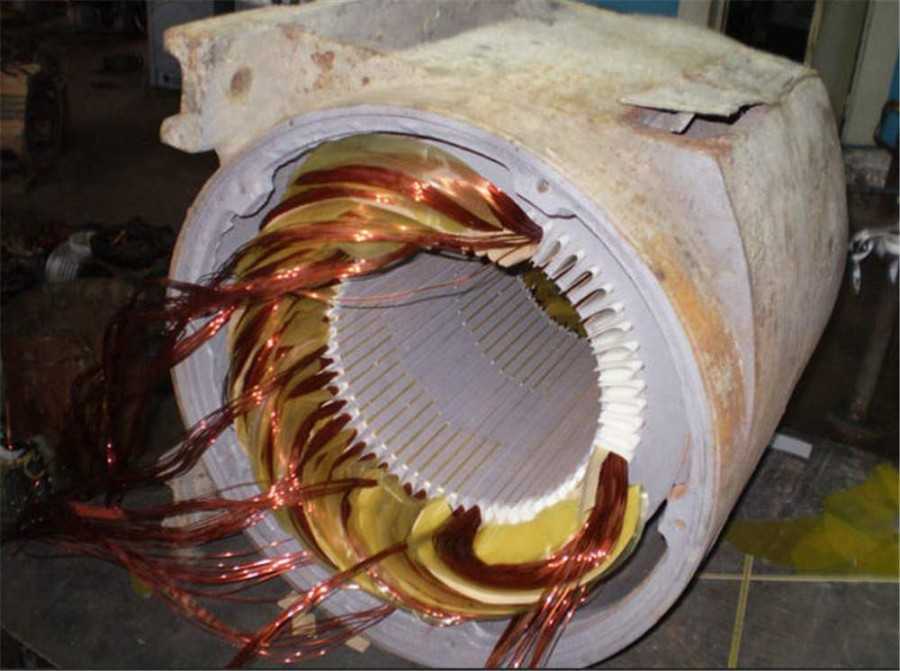

Виды ремонтных работ электродвигателя подразделяются с учетом типа неисправности, например: «провернувшийся» на валу подшипник, говоря другими словами, его посадка ослабла, необходимо наплавить вал с помощью электросварки и проточить его на токарном станке. Если подшипник имеет номер ниже, чем 309, его паяют оловом, такой ремонт имеет достаточно хорошие результаты.

Рассмотрим движок с мощностью до 100 квт, оснащенный подшипниками качения, когда двигатель работает в аварийном состоянии, при критической температуре, если не срабатывает термическая защита, увязка лопается.

Столкнувшись с подобной проблемой, выполните следующие действия:

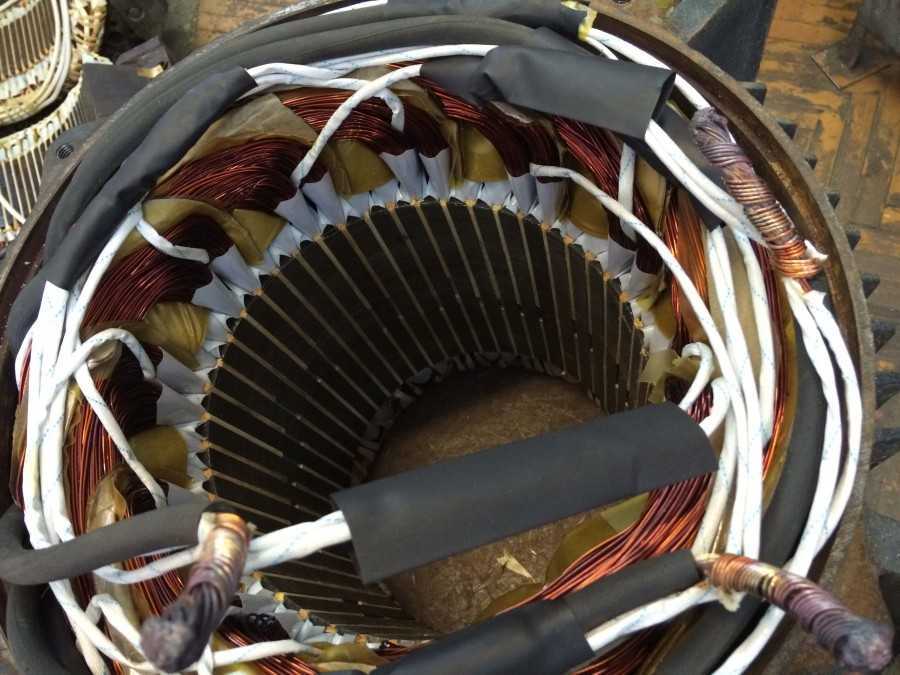

  • Извлеките остатки обмотки.
  • Сделайте бандаж снова и нанесите на него слой лака, тогда увязка приклеится к обмоткам, она не будет болтаться в процессе эксплуатации и прослужит дольше.

Изменение калибровок ПО (ЭСУД доработка)

ЭСУД доработка Данный вид регулировки инжектора предполагает внесение изменений в некоторые заводские настройки для оптимизации ПО с целью улучшения технических характеристик ДВС. При этом владельцы машин, на которых было установлено некорректно работающее программное обеспечение, отмечают снижение потребления топливной смеси до указанных производителем значений. Если программное обеспечение работает корректно – расход топлива остается на прежнем уровне. Специалисты отмечают тот факт, что ЭСУД доработка не уменьшает срок эксплуатации двигателя, однако качество топлива, используемого после регулировки, должно быть на высоком уровне.

Ремонтопригодность

Mitsubishi 4g54 – не самый распространенный мотор. Найти на него агрегаты в сборе и отдельные запчасти в некоторой степени сложно, но можно.

Убедиться в этом можно на одном из сайтов с б/у товаров. Заказать контрактный двигатель из Японии, в том числе со складов в России, вполне реально. Кстати, сделать это гораздо проще, чем найти отдельные детали, стоимость которых не редко превышает разумные рамки.

Как и в других автомобилях не редко из строя выходит стартер. Причем, учитывая пробег, внутри агрегата изнашивается буквально все. Вздуваются и оплавляются ламели, в негодность приходит якорь и щетки. Интересен факт, что почти полный аналог, разбираемый на запчасти – это редукторный стартер для 402 двигателя «KENO». Сравнительно недорогой общедоступный агрегат разбирается почти без проблем. Исключение – извлечения нового подшипника взамен старого. Для этого торцуется голова.

После этого якорь укорачивается на 2 мм. Вал высверливается с торца на 1 мм или же шарик заменяется на размер 4,5 мм.

Часто проблемы с двигателем создает цепь. Точнее пропадает ее натяжение или же сбиваются фазы ГРМ (реже требуется замена цепи). В этом случае устранить поломку гораздо сложнее и это не удивительно. Натяжитель/успокоитель традиционно находится в труднодоступном месте. Необходимо снять решетку, радиатор, помпу и крышки цепи, снять цепь балансиров. Балансирный механизм покупается без проблем. Для моторов Мицубиси он называется «Silent Shaft». Радует, что существуют недорогие российские и украинские аналоги подобных механизмов.

Установка трамблера в двс модели 4g54 для неопытных автомобилистов может доставить много хлопот, хотя ничем не отличается от ремонта других марок авто. Обычно допускаются ошибки, которые ведут к неправильному зажиганию или неравномерной, неправильной работе двигателя. Главное – при установке трамблера выставить флажок ровно посередине. Верхняя и нижняя метка на валу трамблера должны быть выставлены друг напротив руга, после чего трамблер помещается на свое место с выставлением меток на коленчатый вал и гбц.

Сопровождается сопутствующим выявлением других проблем, таких как замена сальников. Каждая прокладка или сальник приобретается с большим трудом. Их доставки до места ремонта приходится ждать неделями. Регулировка клапанов стоит в ряду с другими проблемами уже «не молодого» 4g54. Традиционно в таких случаях проще обратиться в специализированный центр.

В особый раздел проблем стоит выделить ремонт трещин. Перегрев двигателя зачастую влечет за собой ремонт головки блока цилиндров. О трещинах в головке свидетельствует белый дым из выхлопной трубы, что говорит о попадании масла в охлаждающую жидкость. Также в таких случаях наблюдаются пузырьки (выхлопные газы) в расширительном баке или радиаторе. При разборе обычно обнаруживаются протечки масла и охлаждающей жидкости. В таких случаях понадобится прокладка гбц.

В целом отзывы на Mitsubishi 4g54 положительные. Особенно часто встречаются довольные обладатели Mitsubishi Pajero 2.6 л. Подчеркивается исключительная надежность мотора, наличие недорогих аналогов запасных частей. В зависимости от состояния производится ремонт АКПП, замена подшипников, прокладок и сальников. Возможны проблемы с электрикой, датчиками и натяжителем цепи.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Пробег и гарантии при выполнении капремонта

Когда необходимо выполнять капитальный ремонт двигателя? Точную информацию вы найдете лишь в мануале вашего авто. В общих же словах можно ответить так: у отечественных машин пробег до выполнения соответствующих ремонтных работ составляет около 150 тысяч километров, у европейских иномарок — около 200 тысяч, а у «японцев» — 250 тысяч.

Что касается гарантии на выполненные работы, то здесь дело не только и не столько именно в ремонтных процедурах, сколько в качестве используемых при этом запасных частей. Если сказать в двух словах, то они обязательно должны быть с гарантией. К сожалению в наше время купить откровенный брак или подделку. Поэтому старайтесь покупать запасные части в магазинах, имеющих соответствующие лицензии, и желательно у проверенных продавцов. Это сведет к минимуму риски покупки некачественных товаров, а соответственно, увеличит вероятность соблюдения гарантии.

Выполнение капитального ремонта

В настоящее время практически все СТО, выполняющие капитальные ремонты двигателей, дают гарантию на свою работу. Как правило, она составляет 20. 40 тысяч километров пробега. Хотя если двигатель отремонтирован хорошо, то проблем не должно возникнуть при значительно больших пробегах. Необходимо помнить, что после проведения капремонта двигатель наиболее подвержен новым поломкам в силу притирки новых деталей и узлов. Поэтому на первых 10 тысячах километров пробега старайтесь ездить в щадящем режиме, без резких рывков, ускорений и не на больших оборотах двигателя.

В связи с тем, что во время капитального ремонта мастерам приходится выполнять много сложных процедур, то время, потраченное на него, может оказаться значительным. Например:

  • Если необходимой запчасти на СТО нет и необходимо ждать ее доставки из-за рубежа, то срок выполнения ремонта может растянуться на 15. 20 и более дней (во многом зависит от сроков поставки необходимой детали).
  • В случае наличия необходимых деталей, отсутствия оборудования для выполнения ремонта срок может растянуться на 5. 8 дней.
  • Если же на СТО есть обычно капитальный ремонт занимает 3. 4 дня, если не возникнет дополнительных препятствий или сложностей.

Желательно перед работой заранее оговорить с мастерами не только стоимость ремонта, но и сроки его выполнения. А лучше заключить официальный договор, имеющий юридическую силу. Это избавит вас от возможных недоразумений в будущем.

Вместо заключения

Напоследок хочется привести такую аксиому: ресурс работы двигателя напрямую зависит от ресурса работы его отдельных элементов. У иномарок ресурс обычно составляет 250-300 тысяч километров, в то время как у отечественных автомобилей только 150 тысяч. Чтобы двигатель работал как можно дольше без поломок, стоит соблюдать правила эксплуатации, которые были установленные заводом изготовителем, и проводить регулярное техническое обслуживание.

Виды автомобильных двигателей

Выделяют 4 вида автомобильных двигателей. Кратко о каждом из них.

  1. Дизельный двигатель . Оснащаются поршневой системой внутреннего сгорания — топливо-воздушная смесь воспламеняется в цилиндрах в момент сжатия за счёт повышения температуры. Дизельные двигатели отличаются высоким КПД переработки топлива в энергию (40–50%) и неспособностью развивать высокие обороты. Ремонт дизельного двигателя обойдётся дороже бензинового аналога. Трудности возникают при ремонте ТНВД дизельных двигателей и форсунок — они сделаны с соблюдением высокой точности.
  2. Бензиновый двигатель . Топливо также воспламеняется в цилиндрах, но за счёт электрической искры. Существует две разновидности бензиновых двигателей:

Разница между двигателями лишь в способе смесеобразования.

Газовый двигатель . Топливом для сжигания является газообразный углеводород. Зажигание происходит за счёт искры.

Гибридный двигатель . Двигатель нового поколения — устанавливаются на электромобили. Представляет собой смесь двух систем — двигателя внутреннего сгорания и электрического мотора.

Бензиновые и дизельные двигатели чаще всего используются на современных автомобилях. Машины с газовыми и гибридными двигателями занимают в сумме 22% рынка.

Ремонт агрегатов в системе отопления, работающих в паре с сетевым насосом

Технология ремонта электродвигателя в этом случае сводится к следующему алгоритму действий:

Для начала требуется снять кожух крыльчатки остывания, расположенный сзади, он закреплен крепежными элементами, количество которых может варьироваться, далее скидываем крыльчатку.

Альтернативный способ диагностики достаточно прост: просто включите движок и послушайте, тогда можно услышать звук мотора. Для чего проводить такую предварительную работу – ведь было решено отремонтировать, в процессе диагностики вам станет понятно, есть ли необходимость чинить прямо сейчас или двигатель пока еще вполне работоспособный.

Поэтому обязательно возьмите себе на вооружение методы, как проверить электродвигатель, такие знания никогда лишними не будут. Если в процессе диагностики вы убедились, что подшипники порядком износились, поменяйте их незамедлительно, чтобы обошлось без неприятных сюрпризов в дороге.

10. Горячие штучки

Если вы еще никогда не меняли масло в двигателе, вам стоит знать две вещи. Во-первых, сливать масло нужно с прогретого двигателя, тогда оно будет легко выливаться. С холодного же двигателя масло будет стекать вяло и неохотно, и в картере его останется довольно много. Вторая вещь, о которой стоит помнить — в прогретом двигателе масло горячее. Очень. Поэтому позаботьтесь о том, чтобы оно не попало на вас, а емкость под отработку выдерживала высокие температуры. Очень неприятно, когда пластиковая канистра из-под омывающей жидкости корежится под горячим маслом, которое, в свою очередь, начинает заливать все вокруг. Особенно неприятно, когда под определение «все вокруг» попадаете и вы.
