Устройство топливных насосов высокого и низкого давления

Что это такое

Прежде чем детально разобрать и устройство, и принцип работы, на котором основан ТННД, следует вникнуть в суть этого агрегата. Нужно как минимум понять, что это такое, для чего используется и где стоит в автомобиле

Важно уловить назначение приспособления. Это во многом упростит дальнейшее понимание устройства

Задача наноса низкого давления заключается в том, чтобы создать оптимальные условия для работы все системы топливоподачи в машине. В зависимости от конкретного автомобиля, на разные машины могут устанавливаться различные виды устройств.

То есть два предусмотренных системой насоса непосредственно связаны друг с другом. В основном помпу низкого давления размещают непосредственно на коробе фактически главного насоса, то есть устройства высокого давления, либо около него. Между ними предусмотрено соединение на основе специальных трубок. По ним протекает топливо, параллельно проходя через очищающие фильтры. Это система грубой и тонкой фильтрации, что необходимо для удаления всех посторонних примесей, присутствующих в горючем.

Как проверить топливный насос?

Признаки того, что ТН функционирует неправильно, не столь заметны, как хотелось бы водителям. Но, все же, они имеются. Далее указаны основные признаки, являющиеся сигналом того, что имеет смысл проверить топливный насос своего бензинового либо дизельного двигателя:

• Трудности с запуском мотора. Возможно, в них виновата неисправность реле топливного насоса, стартера, а может дело всего лишь в малом заряде АКБ. Но, в любом случае, причину выявлять придется. Вполне вероятно, что она подскажет вам именно о неисправности топливного насоса.
• Тональность работающего ДВС очень высока (любой автолюбитель четко слышит, когда его «ласточка» звучит не так, как обычно).

Потеря мощности двигателя. Пожалуй, наиболее явный симптом поломки реле топливного насоса или другого его элемента (фильтр, шток и т.д.), свидетельствующий о том, что на машине требуется замена топливного насоса либо его ремонт.

Схема проверки работоспособности ТН и возможный ремонт, для которого может потребоваться съемник крышки топливных насосов:

• зажигание отключается;
• топливопровод высокого давления отсоединяют;
• включают зажигание при условии, что не отмечается течи горючего;
• после этого обследуется реле топливного насоса (в большинстве случаев последующее снятие и установка топливного насоса не нужны, так как требуется лишь заменить его предохранитель).
• В тех случаях, когда после замены предохранителя есть подача напряжения, проблема вероятнее всего в обрыве кабеля (реже требуется полноценный ремонт и замена топливного насоса) из-за того, что устройство вышло из строя. Если горючее не приходит в трубопровод (распределительный), есть опасность того, что топливопровод был поврежден либо забился топливный фильтр (сетка топливного насоса).

Также может потребоваться ремонт следующих видов:

• замена предохранительного элемента в питающей цепи ТН;
• устранение утечек в топливных шлангах и трубок (не сложный, но очень скрупулезный ремонт, требующий особого внимания).

Учитывая, что устройство ТН достаточно сложное, снятие и установка топливного насоса должна проводиться на автосервисах. У них есть и опытные специалисты, и съемник крышки топливных насосов, и новый фильтр, и любое другое устройство, которое будет необходимо. Да и признаки поломки ТН профи знают намного лучше любителей.

Главная →

Устройство → Топливная и выхлопная системы → Топливный насос →

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

Признаки неисправности бензонасоса автомобиля

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е

фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля)

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.

   Провода на топливный насос помогут определить его местоположение

3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.

   Вырезанный ножницами лючок обеспечит свободный доступ к насосу

4. Насос держится на гайке, которую надо отвернуть.

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Профилактика поломок бензонасоса

Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:

1. Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
2. Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
3. Ликвидация возможности попадания в бак для топлива воды.
4. Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.

Основные неисправности и ресурс топливных насосов

На ресурс любого топливного насоса влияет качество топлива. В среднем, срок службы составляет до 200 тысяч километров, но первые сбои в работе могут возникать уже после 100 тысяч километров пробега.

Сетка бензонасоса

Наиболее частой проблемой является загрязнение системы. Оно приводит к повреждению и заклиниванию рабочих частей механизма. С целью предотвращения подобных неисправностей устанавливается фильтр очистки (сеточка) бензонасоса. Для погружных конструкций, помимо качества, принципиальным является и количество оставшегося топлива в баке. Если его мало, моторчик перегревается и не получает достаточного охлаждения.

Довольно часто на погружных насосах располагается датчик уровня топлива. Он работает по следующему принципу: поплавок датчика бензонасоса всегда плавает на поверхности жидкости в баке. В зависимости от его положения датчик посылает сигналы и оповещает водителя о необходимости пополнить бак.

Одной из распространенных причин отказа запуска мотора является перегорание предохранителя бензонасоса. В этом случае он потребует замены. Месторасположение самого предохранителя зависит от марки авто. Это может быть как подкапотное пространство, так и салон автомобиля.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Какие бензонасосы устанавливаются на ВАЗ 2108/2109 (карбюратор)

Изначально как карбюраторные, так и инжекторные модели автомобилей ВАЗ 2108/2109 оснащаются бензонасосами марки ДААЗ. Их непосредственный производитель — сам завод АвтоВАЗ. Эти устройства характеризуются низкой стоимостью и доступностью для широкого круга автовладельцев: ДААЗ можно купить в любом автомагазине.

Однако несмотря на цены отечественного производителя (от 700 рублей за изделие), многие автолюбители предпочитают как можно быстрее снять заводской и установить другой. Это желание объясняется наличием большого количества негативных отзывов со стороны владельцев относительно качества ДААЗ.

Самый бюджетный вид оборудования для топливных систем отечественных автомобилейАльтернативным вариантом оснащения считается бензонасос фирмы Пекар (Pekar). Он более стоек ко всем видам воздействий, к тому же характеризуется долговечностью. Пекар — ведущий производитель автокомпонентов в России.

Качественные и долговечные устройства завоевали популярность у многих российских водителей ВАЗПо желанию владельца во время ремонта можно установить на ВАЗ 2108/2109 бензонасос производства немецкой фирмы Bosch. Стоимость оригинального устройства более 2 тысяч рублей, однако качество целиком сможет окупить все расходы.

Топливные насосы в автомобилях ВАЗ 2108/2109 с инжекторными двигателями расположены не под капотом. Поэтому поиск поломок и неисправностей должен начинаться не с традиционного открывания крышки капота. Устройство располагается непосредственно в бензобаке. То есть добраться до него в случае поломки будет достаточно сложно — придётся откидывать или демонтировать заднее сиденье.

Не работает бензонасос Хендай Акцент

Если на Хендай Акцент не работает бензонасос, машина просто перестает двигаться и вы лишаетесь возможности передвигаться на ней и оперативно решать собственные дела

Поломка столь важного механизма – это всегда большая проблема, которая требует немедленного решения. Разберем, почему не работает бензонасос Акцент и как проверить устройство

Причины

Современный легковой автомобиль имеет сложное устройство и состоит из множества агрегатов. Установить, что причиной неработающего автомобиля стал именно топливный насос, можно по следующим признакам:

• Машина не начинает движения, но при этом свечи в порядке, искра нормальная, мотор работает, а вспышек в цилиндрах не появляется.
• Отдельные вспышки в цилиндрах есть, но двигатель не заводится.
• Появляются «плавающие» обороты.
• Мотор работает, холостые обороты стабильны, однако, при увеличении оборотов или когда машина начинает движение, силовой агрегат останавливается.
• Наблюдаются дергания авто, провалы в работе двигателя, машина перестает тянуть.
• Не качает бензонасос на Хендай Акцент.
• Громко шумит бензонасос на Хендай Акцент

Последнее – громкий шум – обычно говорит о том, что насос в скором времени придется менять. Оригинальный стоит достаточно дорого, поэтому можно выбрать альтернативу – на Акцент подходит бензонасос от ВАЗ 2110, который в разы дешевле.

Как провести замену бензонасоса, читайте в статье «Замена топливного насоса Хендай Акцент». Также советуем посмотреть видео по данной теме.

Перечисленные выше симптомы не всегда являются следствием поломки насоса. Некоторые из них могут возникать, например, при сильном загрязнении фильтра тонкой очистки, при отказе датчика расхода воздуха или в следствии засора форсунок. Когда не работает топливный насос Хендай Акцент, он не жужжит и не включается.

Как проверить?

Обычно при работе бензонасоса слышен характерный шум – звук работающего двигателя насоса. Длится он недолго, всего пару секунд после запуска двигателя. Отсутствие звука является явным признаком того, что нет питания на бензонасос Хундай Акцент ТагАЗ. Если это так, потребуется проверка насоса. Разберем, как проверить бензонасос на Акценте самостоятельно.

Проверка реле бензонасоса

Когда появилась проблема с бензонасосом, в первую очередь необходимо проверить его реле. Оно расположено в монтажном блоке, который можно найти под капотом. Если смотреть со стороны переднего левого колеса, реле бензонасоса на Акценте расположено в середине крайнего левого ряда, оно светло-синего цвета. Чтобы проверить цепочку и работоспособность данного реле, его просто нужно заменить на аналогичное и попытаться запустить насос. Если устройство работает стабильно – проблема точно в реле. Если нет – необходимо искать проблему дальше. Следующим шагом станет проверка электродвигателя насоса.

Проверка электродвигателя

Чтобы произвести проверку движка бензонасоса, нужно дать напряжение на клеммы прямо с АКБ. Делается это следующим образом:

• Демонтировать подушку заднего кресла.
• Убирать крышку люка бензонасоса.
• Отсоединить колодку насоса, к ней идут 5 клемм (верхние 3 подходят к датчику уровня топлива, нижних 2 ведут к насосу).

В том случае, когда после проделанных действий насос начинает работать – значит, устройство исправно. Если нет, придется искать причину поломки дальше.

Используем тестер

Продолжать проверку следует с использованием специального прибора, который поможет определить, идет ли напряжение к контактам разъёма колодки. Номинальное значение напряжения 12 В. Если зафиксированный уровень не соответствует, нужно прозвонить провода от разъёма до монтажного блока и проверить проводку к бензонасосу.

Иногда, если бензонасос не работает и горит иммобилайзер Акцент, блокировать запуск двигателя топливного насоса может установленная на машине сигнализация. Она препятствует передаче напряжения на клеммы. В этом случае неисправно реле сигнализации или сама сигнализация установлена некорректно.

Когда есть необходимость отключить насос?

Есть случаи, когда автомобилисты убирают питание бензонасоса Акцент сознательно. Так, отключить бензонасос многие советуют при работе на газу. Это позволит сохранить эксплуатационные свойства бензонасоса и продлить его жизнь.

Теперь вы знаете, как проверить бензонасос на Акценте и что делать, если на Хендай Акцент не работает бензонасос.

Основные неисправности и ресурс топливных насосов

Средний срок службы ключевых элементов системы составляет 200 000 километров. Ресурс можно сравнить с межремонтным интервалом бензиновый двигатель с ТНВД, когда машине требуется комплексное вмешательство. Основные неисправности насосов для подачи и поддержания давления в системе можно классифицировать по двум направлениям:

• Нарушения в блоке управления. Агрегат получает неправильные сигналы, что напрямую влияет на отзывчивость авто при езде;
• Механический износ отдельных деталей. Из-за достаточно сложной схемы топливного насоса, он является непригодным для восстановления (разборка, диагностика обойдутся дорого). Проще и дешевле купить новую деталь для последующей замены.

Устройство бензонасоса

На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных.

Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.

Механический насос

Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:

• камера для горючего;

• клапан на впуск;

• клапан на выпуск;

• диафрагма;

• пружинка возврата диафрагмы;

• рычажок привода;

• распределительный вал;

• кулак.

При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.

Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

Механический бензонасос обычно устанавливается на корпусе бензобака

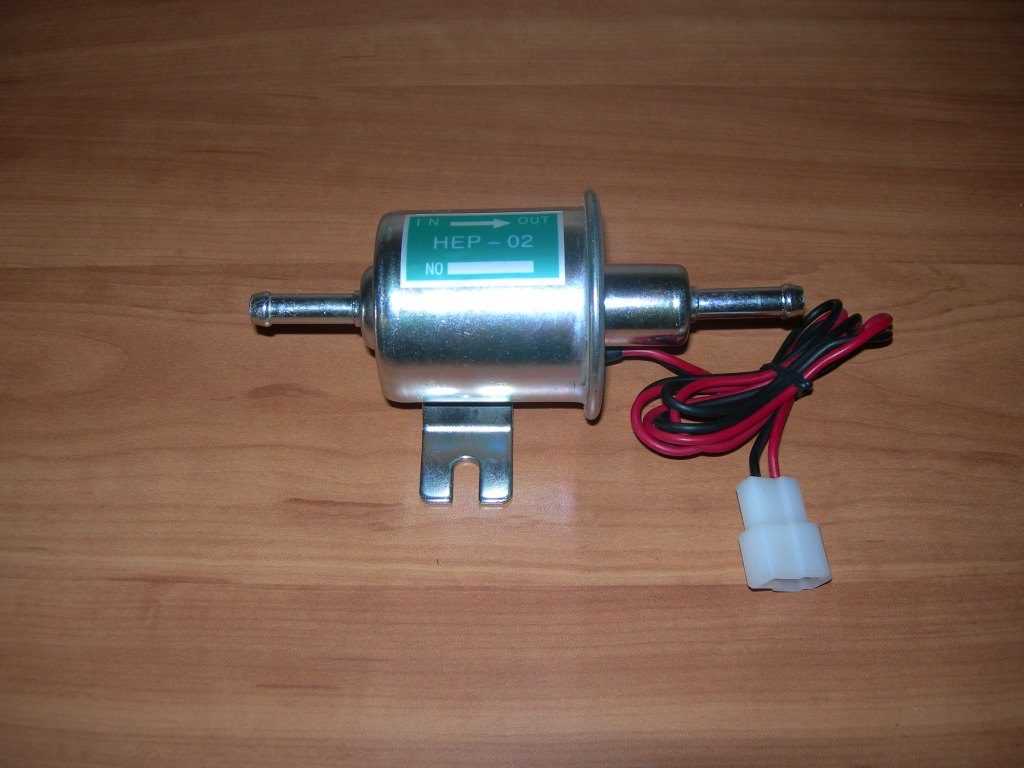

Электрический насос

Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:

• камера для бензина;

• клапан на впуск;

• клапан на выпуск;

• дополнительный электроклапан;

• диафрагма;

• пружина возврата диафрагмы;

• сердечник;

• электроконтакты.

Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

Электрический бензонасос имеет небольшие размеры и простую конструкцию

Как работает бензонасос

Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.

Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.

Где находится бензонасос?

Расположение бензонасоса зависит от модели автомобиля. В классике с продольным расположением двигателя данный механизм может устанавливаться возле коленчатого вала. Модели с поперечным расположением мотора могут оснащаться механическим насосом, который устанавливается в районе распределительного вала. Это распространенное положение механических модификаций.

Что же касается электрических вариантов, которые используются в инжекторных автомобилях, то их конструкция сложнее, чем у механического аналога. Во время работы такой насос издает приличный шум. Помимо шума и вибраций электрическая модификация сильно нагревается.

По этим причинам инженеры большинства автопроизводителей поместили данный механизм непосредственно в топливный бак. Благодаря этому работа топливного наоса практически не слышна и при этом он должным образом охлаждается.
