Определение раннего или позднего зажигания

Опубликовано: 22 Июн 2021Рубрика: Прочие системыАвтор: editor

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Что нужно крутить в трамблере, для регулировки опережения зажигания.

сам трамблер, на нем сбоку есть шкала, отпускаешь болт и крутишь. в сторону плюся на опережение в сторону минуса на попозже. а если ты как пишешь 0 в этом деле купи по своей машине книгу от издательства “за рулем”там все четко подробно с картинками, как собрать как разобрать, как отрегулировать, не понять не возможно. сам когда то с них начинал

Сам трамблер. Картинки — на заборе.

Крутите сам трамблер, но прежде чем крутить нужно определиться в какую сторону вращается коленвал, в зависимости от того как стоит двигатель на вашем авто, ну к примеру вазовская девятка, если встать лицом к трамблеру со стороны водителя, то поворачивать трамблер влево вы будете устанавливать зажигание позже, вправо соответственно раньше, но на самом трамблере есть облать- разметка на корпусе метка в виде палочки слева минус нарисован справа от нее плюс, вот вот по правую сторону облать раннего зажигания, полевую позднего, но не смотря на это вы в области раннего зажигания можите крутить вправо и ставить еще раньше. ну вот как то так, на примере девятки, сам трамблер прикручен на 3 гайках, отпускаете их и крутите

Ничего сложного. Я так делал: блал патрон с лампой, + у лампы на трамблер бросал, — на массу. И крутил. Лампа загорелась — зажигание поставлено. Пробуй. Может без картинок понятно будет.

На работу современного двигателя влияет множество факторов, но никто не будет отрицать, что системе зажигания отведена в этом одна из ведущих ролей. От того, насколько хорошо она будет справляться со своими задачами, зависит экономичность, стабильность, мощность и другие параметры силового агрегата.

В теории ТВС на четырёхтактных моторах должна поджигаться за мгновение до достижения поршнем верхнего положения. Именно этого небольшого интервала времени должно хватить, чтобы смесь сгорела, выделив необходимую порцию энергии для обеспечения проворачивания коленчатого вала.

Но на практике поджиг топливовоздушной смеси не всегда происходит именно в конце такта сжатия. Причин тому может быть множество, и мы сегодня попробуем разобраться, почему это происходит, как диагностировать и бороться с подобным явлением.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя

Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Схема трамблёра

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

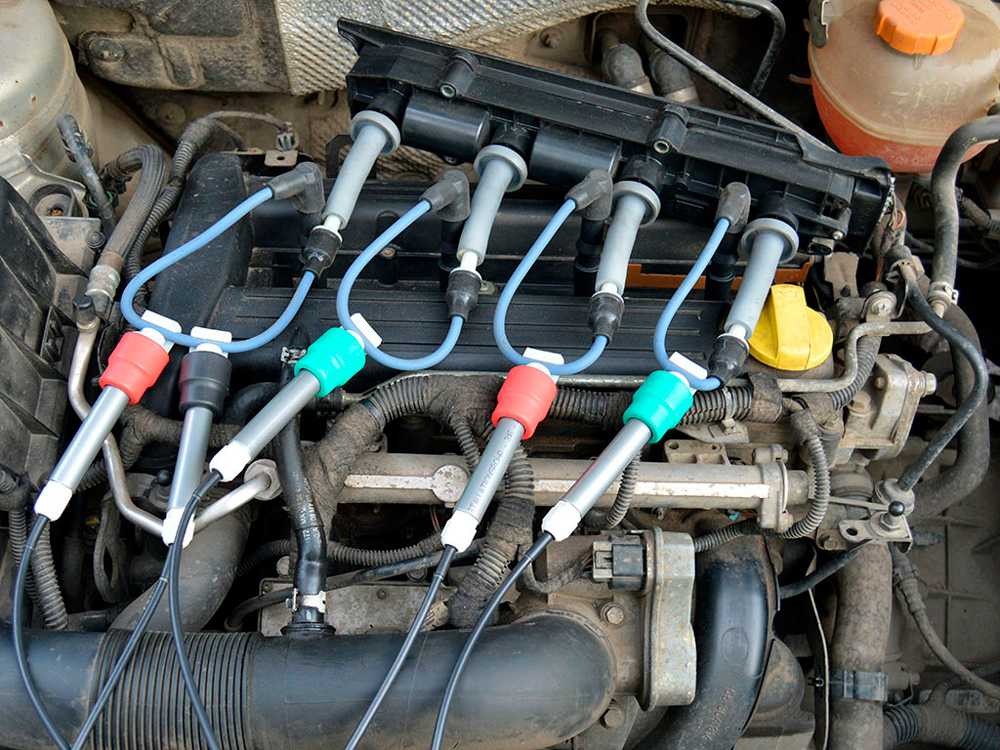

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

Из гнёзд модуля вынимаются высоковольтные провода.
Переключатель тестера устанавливается в положение 20 кОм.
Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Как проверить момент зажигания?

Процесс установки необходимого момента зажигания считается важнейшем пунктом в общем функционировании транспортного средства. Обеспечивается нормальная работа достаточно важных характеристик. Это и мощность, и топливный расход, и обороты холостого хода вместе с приемистостью. Поэтому стоит отслеживать данные показатели и регулярно проверять момент. Кстати, выполнять данную процедуру рекомендуется при обслуживании авто.

Чтобы определить, нормально ли работает и правильно ли установлена вышеописанная конструкция, стоит взять контрольную лампу и стробоскоп. А далее необходимо следовать конкретной инструкции.

Нужно параллельно присоединить прибор к конденсатору.
Поворачивать коленчатый вал с помощью пусковой рукоятки. Делать это стоит до тех пор, пока разносная пластина не присоединится к контакту на крышке распределителя, который соединен дополнительно со свечой первого цилиндра.
Включить зажигание.
До момента загорания лампы постепенно поворачивать коленчатый вал.
Метки должны совпасть. Если лампа загорится до совпадения меток, то значит, что зажигание установлено неверно.

Нередко владельцы авто используют для проверки и следующие прием: они выезжают на ровную дорогу, хорошенько разгоняют автомобиль и начинают двигаться на четвертой передаче на скорости примерно 50 километров в час. В определенный момент нужно резко и до упора нажать на тормоз. Если в результате появятся небольшие, непродолжительные детонационные звуки мотора, то значит, что момент зажигания верно установлен. В том случае, когда звуки невероятно сильные – присутствует проблема раннего зажигания. Если шума вообще нет – позднего.

Что такое позднее и раннее зажигание?

Угол опережения должен иметь строго определенные величины и их нарушение как раз называется поздним и ранним зажиганием.

Позднее зажигание мы частично уже рассмотрели в теории. Этот термин обозначает, что воспламенение происходит с запозданием, когда поршень уже максимально приблизился до ВМТ или уже достиг ее.

В результате смесь в цилиндре не успевает полноценно сгореть до начала рабочего хода.

Раннее же зажигание — полная противоположность позднему. То есть воспламенение смеси происходит, когда поршень находится далеко до ВМТ.

В результате получается, что энергия уже выделилась, а поршень ВМТ еще не прошел, и вместо полезного действия она выполняет негативное – противодействует поршню (он еще движется вверх, а энергия уже давит на него).

Дизельный автомобиль

Регулировка на дизельном двигателе

Диагностика и ремонт

Решить такую проблему проще тем водителям, автомобиль которых «заряжен» электрическими мозгами. На станции технического обслуживания при помощи сканера машина покажет, в чем ошибка пропуска зажигания. К примеру, пропуск зажигания в 4 цилиндре или же пропуск зажигания в 3 цилиндре. Что же остается делать владельцам отечественных или недорогих машин? Правильно, поэтапная проверка собственными силами прибегая, так сказать, к «дедовскому методу» Для поиска проблемы можно начать с таких действий:

Проверить проводку. Высоковольтные провода нередко могут служить причиной неполадки. Необходимо тщательно проверить изоляцию, все разъемы и фиксацию этих разъемов. На поверхности должны отсутствовать различного рода сколы и трещины. Также не допускается перегиб жилы, что часто случается со старой проводкой. В случае, когда проблема будет в проводке, вы это поймете сразу;
Свечи. Тщательная проверка свечей поможет выявить проблему, если она в них. Необходимо выкрутить каждую свечу и сделать визуальную диагностику каждой. На них не должно быть никаких повреждений, засоров и зазор должен соответствовать;
Осматриваем трамблер. Чтобы его осмотреть, необходимо его разобрать. Эта деталь представляет собой довольно сложный механизм, для проведения разборки лучше воспользоваться схемой. Схема поможет не допустить никаких ошибок при обратной сборке и сэкономит ваше время;
Компенсация в цилиндрах. Также нужно проверить компенсацию в цилиндрах. Чтобы выполнить эту процедуру вам понадобится некоторый инструмент: манометр и насадка под разъем свечи. В посадочное место свечи вставляется эта насадка, и проверятся давление при помощи манометра;
Клапаны. Изучив клапаны можно обнаружить неисправность. Дело в том, что клапаны могут быть низкого качества, поэтому они часто бывают причиной. Также нужно проверить уровень регулировки. Осмотр клапаном желательно проводить только после всех операций, которые указаны выше. Клапаны имеют свойство сбиваться, когда автомобиль подвержен сильным механическим ударам. Очень сильно уплотнители влияют на компрессию в результате их износа;
Просмотр цилиндров. Чтобы проверить цилиндр нужно выполнить поэтапные проверки. Включите зажигание и установить режим холостого хода. Далее поочередно начинайте отключать провода от свечей. Если в момент отключения кабеля работа мотора изменилась, то это значит, что именно эта свеча испорчена, и ее нужно заменить.

Необходимо помнить крайне важную вещь, что данная диагностика и ремонт автомобиля подразумевают контакт с высоким напряжением и накаленными деталями

Необходимо не забывать о технике безопасности и работать крайне осторожно

Важно также, выполняя ремонт, соблюдать последовательность указанную выше. Последовательность поможет вам как можно быстрее определить неисправность

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Шаги

Часть 1

Принцип работы системы зажигания

Выясните, требуется ли вашему автомобилю регулировка зажигания. Большинство современных машин оборудовано системами электронного управления зажиганием, не имеющими никаких регулировок. Но для эффективной эксплуатации более старых автомобилей с четырехтактными двигателями требуется периодическая подстройка опережения зажигания, гарантирующая своевременное искрообразование.

Если во время работы двигателя появились признаки неполадок системы зажигания (например, стук пальцев, детонация или слишком раннее/позднее зажигание), то автомобиль необходимо отвезти к мотористу либо выставить зажигание самостоятельно.

Что такое рабочий цикл двигателя. Под четырьмя тактами работы двигателя внутреннего сгорания подразумеваются впуск, сжатие, рабочий ход и выпуск. Зажигание происходит на границе тактов сжатия и рабочего хода — в этот момент свеча вырабатывает искру, поджигающую топливную смесь. Энергия, высвободившаяся в результате горения, толкает поршень, который, в свою очередь, вращает коленвал двигателя.

Свеча должна дать искру в момент, когда поршень, двигаясь в процессе такта сжатия, почти достиг положения, называемого «верхней мертвой точкой» (ВМТ). Со временем момент срабатывания свечи может немного сбиться, уменьшив время эффективного действия искры. Промежуток между воспламенением смеси и достижением ВМТ называется опережением зажигания; его значение определяется по нумерованной шкале, нанесенной на маховик двигателя.

Разберитесь в обозначениях угла опережения зажигания. Найдите на передней части маховика шкалу меток; ее нумерация представляет собой ряд цифр, убывающий до ноля, а затем снова возрастающий. Как правило, заводские установки таковы, что когда первый цилиндр находится в ВМТ, видна нулевая отметка. По мере увеличения оборотов двигателя угол опережения зажигания меняется; получившийся диапазон требует периодической проверки и регулировки при помощи стробоскопа.

Цифры на шкале слева от ноля обозначают движение поршня вниз, а справа — соответственно, вверх. Перемещение маховика вправо делает зажигание более ранним, а влево — более поздним.

Если настройка угла вызывает затруднения, то установите трамблер «на глаз», в положение 34°..36°. Характеристики типичного двигателя Шевроле «смол-блок» таковы, что для максимальной производительности при 3500 об/мин зажигание должно быть выставлено в указанных пределах; такой угол опережения зажигания обеспечивает наиболее стабильную работу двигателя.

После установки угла зажигания «на глаз» нелишним будет затем отпустить газ, дождаться, пока установятся обороты холостого хода и еще раз перепроверить угол опережения зажигания, чтобы узнать, какова метка оптимального угла зажигания на холостом ходу.

После успешного окончания регулировки угла опережения зажигания затяните крепежный винт трамблера.

При проведении любых работ с автомобилем всегда имеет смысл очищать снятые детали и перед обратной установкой производить их дефектовку.
Хорошенько очистите шкалу, нанесенную на маховик, и для облегчения считывания наметьте белым или желтым маркером центральную метку, соответствующую ВМТ.
Не забывайте, что вы работаете под открытым капотом своего автомобиля при включенном (или выключенном) двигателе. Предпримите все необходимые меры безопасности, в том числе наденьте защитные перчатки и закрытую обувь, а также не надевайте свободную одежду, которая может быть затянута движущимися частями двигателя.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

Стробоскоп;
Набор ключей;
Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре
. Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;
Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
Послабляем гайки крепления распределителя;
Включаем зажигание, но авто не заводим;
Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.
