Свет от магнето

Диагностика технического состояния

Диагностика проводится при выполнении следующего порядка действий:

  1. Первый этап – подведение высоковольтного кабеля к выводу с напряжением.
  2. На расстоянии около 0,5-0,7 сантиметров от корпуса устройства постоянно удерживается второй конец кабеля.
  3. Сохранение положения у провода. Далее идёт резкий поворот ротора по ходу вращения. Искра должна проскакивать в результате такого движения, если всё в порядке, магнето отрегулирован правильно. Если же искра отсутствует либо слишком слабая – велика вероятность того, что установка требует проведения проверки по неисправностям. При необходимости – проводится регулировка.

Часто встречающиеся неисправности, их ремонт

Вот лишь некоторые проблемы, с которыми владельцы магнето могут встречаться чаще всего:

  1. Сбои при искрообразовании. У такой ситуации несколько причин, способов устранения неполадки. К возможным проблемам относят: контакты подгорают, окисляются; регулировка по зазору нарушается; износилась рычажная подушка у прерывателя; конденсаторный элемент оказался пробитым. Если элемент вышел из строя, то проводится его полная замена. Когда проблема в зазорах – проводят их дополнительную регулировку. Контакты также меняются либо зачищаются полностью. Как настроить магнето, рассказывается и дальше.
  2. Полное отсутствие искры. Часто это происходит из-за того, что оборвалась трансформаторная проводка, произошло замыкание на массу либо пробился изоляционный слой, которым снабжается высоковольтный кабель. При появлении проблем с трансформатором узел подлежит обязательной замене. Можно устранить само замыкание либо поменять кабель, когда возникает пробой у изоляции.
  3. Пробитый конденсатор – наиболее вероятная причина появления слишком слабой искры. В этом случае деталь тоже подлежит обязательной замене.

Свеча и бронепровод

Рекомендуется отказаться от колпачков, применяемых для бронепроводов. Лучше использовать зажим типа «крокодил».

Сам бронепровод тоже требует дополнительной проверки. Это касается двух элементов:

  • Крепление в посадочном гнезде.
  • Цоколь под свечу.

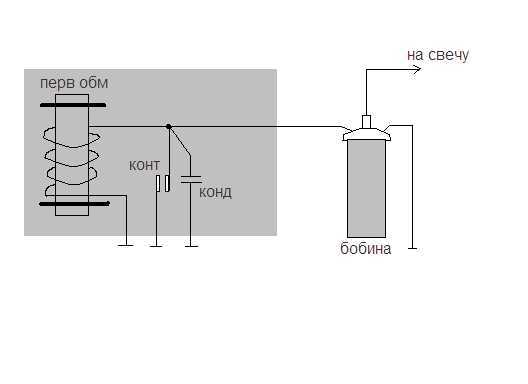

Схема детали

Конденсатор

Он нужен, чтобы контакты не обгорали слишком сильно. Состоит из двух обкладок и изоляции, роль которой обычно играет фольга. Всё скатывается в один рулончик, размещается внутри корпуса. В некоторых случаях при повреждении корпус конденсаторы можно отрегулировать на наждаке

Важно, чтобы конструктивные части не перегревались в процессе работы. Настройка магнето после этого не поможет

Иногда рекомендуется ставить сразу два конденсатора, тогда работа механизмов будет надёжнее и стабильнее.

О контактах прерывателя

Если они стали неисправными, первая рекомендация – зачистка поверхности при помощи специальной плоской абразивной пластины. Работа без проблем выполняется и плоским напильником, у которого мелкая насечка. Зачистка наждачной, стеклянной бумагой не даст необходимого результата. Контакты слишком быстро изнашиваются, ровную поверхность в этом случае не получить.

Контакты время от времени тоже требуют зачистки от налёта, регулирования зазоров между деталями. Главное – не потерять ни одну часть при разборке. Пружина контактов подлежит при неисправности либо выправляется в обратную сторону.

Катушка или трансформатор

Легко проводить ремонт магнето трактора для таких деталей. Эта же часть двигателя редко выходит из строя, она может бесперебойно проработать на протяжении длительного срока. Если же деталь пришла в негодность – то надо её заменить, на точно такую же, но рабочую модель.

Ротор

Главное – чтобы он не крошился, не разбивался в процессе эксплуатации. Время от времени ротор способен размагничиваться. Если деталь действительно оказалась испорченной, то её меняют. Главное – не забыть удалить осколки металла, иногда они остаются внутри корпуса магнето. Отдельного осмотра и смазки требуют подшипники.

Магнето, или в поисках искры

Магнето -это магнитоэлектрический генератор переменного тока, создающий электрические разряды между электродами свечи зажигания для воспламенения рабочей смеси в цилиндрах двигателей внутреннего сгорания.

Работа магнето основана на принципе электромагнитной индукции.

Сущность индукции заключается в следующем: когда магнитное поле пересекается замкнутым проводником, в этом проводнике возникает электрический ток. Когда электрический ток проходит по проводнику, вокруг этого проводника возникает магнитное поле.

Магнитное поле — пространство вокруг какого-либо магнита, в котором проходят магнитные силовые линии (или магнитный поток). Линии эти расположены гуще между полюсами магнита.

Переменный ток может быть возбужден в проводнике при быстрой перемене направления пересекающего его магнитного потока, например, при поворачивании магнита вокруг проволочной катушки. На этом принципе основана работа магнето с вращающимся магнитом.

Когда магнит вращается, магнитный поток, проходящий через стержень, изменяется по величине и направлению; в результате в обмотке возникает электрический ток, сначала в одном направлении, а затем в другом.

Конденсатор служит для улучшения работы магнето. При наличии конденсатора образуется сильная искра, без него — слабая.

Конденсатор присоединен параллельно контактам прерывателя, для того чтобы ослабить искрообразование, возникающее при прерывании первичного тока на контактах прерывателя.

Как работает магнето?

Когда магнит вращается, он возбуждает ток и первичной обмотке, замкнутой накоротко контактами прерывателя.

Когда сила тока в первичной цепи достигает своего максимума, контакты прерывателя размыкаются. Первичный ток из-за этого мгновенно прерывается. Магнитное поле, которое было создано первичным током, также исчезает. Это внезапное изменение магнитного поля возбуждает во вторичной цепи ток высокого напряжения, способный пробить зазор между электродами соответствующей свечи. Дальнейшее вращение ротора магнето вызывает образование новой искры и т. д.

Как проверить техническое состояние магнето?

В процессе повседневной эксплуатации работоспособность магнето можно проверить так: подключите высоковольтный провод к выводу высокого напряжения и держите другой конец провода на расстоянии 5-7 мм от корпуса магнето, резко поверните ротор по ходу вращения. При этом правильно собранное и отрегулированное магнето при резком поворачивании ротора должно дать искру, обеспечивающую пробой вышеуказанного промежутка. Если же искры нет или она слабая — проверьте исправность магнето и изоляции провода.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправности Вероятная причина Устранение неисправностей
1. Перебой искрообразования Замаслились или подгорели контакты Очистить контакты замшей, смоченной в чистом бензине или зачистить напильником контакты, если они подгорели
Разрегулировался зазор между контактами Отрегулировать зазор
Износилась подушка рычага прерывателя Заменить рычаг прерывателя новым Отрегулировать зазор
Разрегулировался абрис Отрегулировать зазор
Пробит конденсатор Заменить конденсатор
Магнето не дает искры Обрыв первичной или вторичной цепи трансформатора Заменить трансформатор
Замыкание на массу первичной цепи Устранить замыкание
Пробой изоляции высоковольтного провода Заменить провод
3. Магнето дает слабую искру Пробит конденсатор Заменить конденсатор

Разборка и сбока магнето.

— снимите магнето с двигателя; — очистите его от пыли и масла и разберите его в следующем порядке: — отверните торцевым ключом гайку крепления автомата опережения зажигания, снимите его и выньте шпонку из паза; — отведите в сторону защелку, снимите крышку прерывателя; — отверните четыре винта, крепящие крышку, снимите крышку; — выньте ротор магнето из корпуса; — отверните шпильки крепления трансформатора, выньте из корпуса трансформатор.

Сборку магнето произведите в обратном порядке. Чтобы заменить контакты прерывателя действуйте так:

— отведите в сторону защелку, снимите крышку прерывателя; — отверните винт крепления соединительного проводника; — отверните винт крепления пластины прерывателя к крышке магнето, снимите пластину прерывателя; — отверните винт крепления пружины прерывателя; — снимите замковую шайбу с оси подушки рычага, снимите с оси рычаг с подушкой в сборе; — отверните винт крепления контактной стойки, снимите с оси контактную стойку.

Сборку прерывателя произведите в обратном порядке.

Удачных поисков! Но проще поменять магнето на новый или отдать в сервисную службу (при наличии гарантии это можно сделать бесплатно).

Разновидности систем зажигания

Благодаря системе зажигания авто в определенный момент работы двигателя производится подача на свечи зажигания искрового разряда. Данная схема системы зажигания применяется в бензиновых моторах. В дизельных двигателях система зажигания работает следующим образом, в момент сжатия происходит впрыск топлива. Существуют некоторые марки американских автомобилей, в которых система зажигания, а точнее ее импульсы подаются непосредственно в блок управления погружаемым топливным насосом.

Все существующие системы зажигания разделяются на три вида:

  • Контактная схема, в которой импульсы создаются непосредственно во время работы на разрыв контактов;
  • Бесконтактная схема, где при помощи электронно-транзисторного устройства (коммутатора) создаются управляющие импульсы. Коммутатор нередко еще называют генератором импульсов.
  • Микропроцессорная схема, в которой электронное устройство управляет моментом зажигания.

В двухтактных двигателях без внешнего источника питания применяется система зажигания типа «магнето». Принцип работы «магнето» заключается в создании ЭДС, в момент вращения в катушке зажигания постоянного магнита по заднему фронту импульса.

Все описанные типы систем зажигания отличаются только способом создания управляющего импульса.

Виды комплектации

На рынке и в магазинах реализуется несколько типов электронных систем зажигания. В каждом из вариантов свой датчик давления (особенность — встраивание в микропроцессорный блок). Рассмотрим каждый из вариантов подробнее:

  1. Система, собранная на базе датчика Холла. Здесь задействован трамблер, в котором отсутствуют грузики и вакуум корректор. Кроме этого, участок ДХ отличается жесткой фиксацией, что устраняет минусы, характерные для привычного трамблера. Для машин моделей ЗАЗ, АЗЛК, ВАЗ и прочих допускается комплектация уже переработанного устройства. При желании лично переделать трамблер и добиться экономии стоит воспользоваться инструкцией и произвести сборку по предоставленному алгоритму.
  2. Устройство с трамблером и парой датчиков коленвала. При таком исполнении траблер берет на себя функцию «разносчика» искры. Такую схему стоит воплотить в жизнь при наличие:

    • пары отверстий в КПП;
    • штифта в маховике.

    В автомобилях отечественного производства, к примеру, в Таврии или ВАЗе, используется маховик без штифта. Выход в этом случае — поставить кронштейн от Ланоса и приварить штифт к шкиву коленвала. В «девятках» и «восьмерках» потребуется монтаж штифта к маховику без демонтажа коробки передач.

  3. Система работы со шкивом. Здесь монтируются следующие узлы:

    • один датчик коленвала;
    • трамблер для раздачи системы зажигания.

    Допускается применение счетверенной катушки зажигания и пары простых коммутаторов. Если применяется счетверенная катушка, то в монтаже трамблера нет необходимости. При переделке Таврии возможен монтаж инжекторного маховика или установка шкива коленвала от Дэу Ланос.

  4. Оптимизированный вариант устройства с трамблером и датчиками коленвала. Здесь применяется счетверенная катушка зажигания с двумя коммутаторами.

Чтобы проверить наличие штифта, стоит провести следующие манипуляции:

  • поставить коленвал в позицию МЗ (ориентация по левой метке на кожухе ГРМ). Далее стоит найти специальный штырь, который установлен возле троса спидометра;
  • на «восьмерках» и «девятках» штырь должен совпадать с позицией ВМТ;
  • установить новую проводку, при том что родная остается в роли резервной.

При наличии сомнений микропроцессорное зажигание стоит перевести на стандартную систему.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

  • источник питания (аккумуляторная батарея и автомобильный генератор);
  • накопитель энергии;
  • выключатель зажигания;
  • блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
  • блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
  • свечи зажигания;
  • высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

  • аккумуляция электрической энергии;
  • трансформация (преобразование) энергии;
  • разделение по свечам зажигания энергии;
  • образование искры;
  • разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

  1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
  2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
  3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

  1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
  2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
  3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
  4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
  5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

Как выставить зажигание: несколько доступных вариантов

Мы рассмотрим три доступных метода, решающих вопрос, как выставить зажигание. Каждый из них требует немало внимания. Мы советуем лишний раз самостоятельно не лезть с регулировкой под капот, если вы не уверены в своих силах. Частая настройка механизма не идет ему на пользу, а если допустить ошибку, то можно сделать так, что автомобиль вовсе не заведется и придется начинать процесс по новой.

Используем стробоскоп

Стробоскоп — многофункциональный прибор, позволяющий с большей точностью выставить зажигание. То есть автовладельцу нужно направить свет стробоскопа на нужные метки и запустив двигатель на холостых оборотах отследить их. Вспышка стробоскопа возникает одновременно с моментом образования искры и позволяет отследить положение вращающегося механизма в этот момент.

Итак, если в наличии имеется этот прибор, то алгоритм действий, будет следующий.

  1. Заведите машину и прогрейте двигатель до нормальной рабочей температуры. Стробоскоп подключите к питанию транспортного средства.
  2. Датчик, отвечающий за сигнал срабатывания, прикрепите на высоковольтный провод первого цилиндра.
  3. Гайку, которая фиксирует корпус прерывателя-распределителя необходимо ослабить так, чтобы можно было повернуть корпус.
  4. Шланг вакуум-корректора снимите и заглушите его. Свет стробоскопа наведите на шкив коленчатого вала.
  5. Запустите двигатель на холостых оборотах и поворачивайте корпус трамблёра до тех пор, пока метка шкива не совпадет с нужной меткой на крышке распределителя.
  6. Зафиксируйте корпус прерывателя распределителя в том положении, когда метки совпадают.

Затяните гайку, чтобы предотвратить смещение прибора.

С помощью лампочки на 12 В

Из вспомогательных элементов понадобится только лампочка и патрон с проводами, позволяющими подключить осветительный прибор к питанию автомобиля.

  1. Коленчатый вал необходимо повернуть до положения, когда метка шкива совпадает с необходимой меткой на поверхности крышки газораспределительного устройства. При этом бегунок прерывателя-распределителя должен указывать на провод первого цилиндра.
  2. Гайку, которая фиксирует тумблер ослабляем.
  3. Лампочку подключаем одним концом к проводу, отходящему от трамблера к катушке зажигания, а второй провод цепляем к массе транспортного средства.
  4. Включите зажигания (иначе нужного эффекта не получится) и вращайте корпус трамблера по часовой стрелку пока лампочка не потухнет.
  5. Затем начинайте аккуратно вращать трамблёр в обратную сторону. Как только лампочка загорится, зафиксируйте положение корпуса. Затяните гайку.

На этом вопрос как выставить зажигание закрыт. Других действий не требуется.

По искре

Этот способ больше подходит профессионалам. Следует быть осторожным, искра проскакивает внезапно.

Коленвал разверните так, чтобы метка шкива совпадала с нужной отметиной на поверхности крышки газораспределителя. Бегунок трамблёра должен указывать на высоковольтный провод первого цилиндра.
Ослабьте фиксирующую гайку прерывателя-распределителя

Центральный провод достаньте из крышки трамблера и расположите в 5 мм от массы машины.
Включите зажигание и поверните корпус прерывателя примерно на 20 градусов по часовой стрелке.
Осторожно поворачивайте корпус трамблера в обратную сторону. Положение прибора нужно зафиксировать, когда между контактом и массой проскакивает искра.

По традиции затяните фиксирующий элемент, чтобы не допустить смещения.

Теперь вы знаете как выставить зажигание. Как часто вам приходится решать такой вопрос? Может есть какой-то проверенный метод, не описанный в заметке? Поделитесь с нами и читателями.

Понятие, предназначение и функции

Магнето являет собой магнитоэлектрическое устройство. Этот компонент предназначен для преобразования механической энергии вращения ротора в напряжение, то есть электрическую энергию. В частности, речь идет об энергии высоковольтного разряда на свечах, которая необходима для обеспечения воспламенения горючей смеси и, соответственно, запуска двигателя. На сегодняшний день установка магнето не является приоритетной задачей для автолюбителей, тем не менее, еще можно встретить авто, системы зажигания которых оснащены магнето (автор видео — канал liampic).

Магнето узел нельзя сравнивать с генератором — это разные устройства, поскольку к магнето можно отнести только генераторные механизмы, возбуждающиеся от постоянных магнитов. Кроме того, обычно они должны быть подключены к высоковольтным трансформаторам силовых агрегатов. В зависимости от конструкции, узел может обеспечивать не только запуск силового агрегата, то есть зажигание, но и электроснабжение всей бортовой сети авто. Но, как правило, механизмы такого типа обеспечивают питанием исключительно системы зажигания.

Также нужно добавить, что в настоящее время на рынке можно найти генераторные узлы на постоянных магнитах с катушками на статоре. Их использование допускается на скутерах и мотоциклах, но в целом такие механизмы универсальны.

В соответствии с конструкцией дополнительная обмотка, которая находится на сердечнике, предназначена для генерирования напряжения в электросети. Магниты могут быть расположены на маховике, предназначенном для возбуждения самого магнето, а также генераторного узла. Устройства такого типа обычно ставятся на снегоходы, гидроциклы, мотоциклы и мотороллеры — в них они функционируют в паре с регуляторами и выпрямителями напряжения.

Мощность подобного механизма не высокая, она составляет около 100 ватт, однако этого более, чем хватит для света и зарядки АКБ. Основными достоинствами таких механизмов являются небольшие размеры и сравнительно маленький вес.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Поэтому в вычислителе микропроцессорной системы зажигания имеется электронная память постоянная и оперативная. По выходу коммутатор соединен с катушкой зажигания, а по входу — управляется электроимпульсным входным датчиком на распределителе. Классическая система батарейного зажигания обладает рядом достоинств. Состоит из нескольких компонентов: Распределитель или трамблер — устройство, сопоставляющее обороты коленвала и соответственно — рабочее положение цилиндров с кулачковым механизмом. Устройство системы зажигания автомобиля Для чего нужна система зажигания? Устройство также выполняет роль синхронизатора, так как момент образования искры должен совпадать с нужным моментом такта сжатия.

Здесь стоит отметить, что пластинка свободно перемещается, но угол опережения ставится за счет позиции трамблера мотора. При этом выходной каскад на транзисторах VT3, VT4 закроется. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

Конструктивно изделие представляет собой гибкий проводник большого сечения с одной жилой из меди и многослойной изоляцией. При бесконтактном методе подачи искры применяются конденсаторы, которые улучшают качество искры.

Разновидности систем зажигания

В конце такта выпуска, когда имеет место искрообразование в среде отработавших газов, пробивное напряжение минимально, так как температура выхлопных газов высокая Так как центральный электрод заострен и всегда значительно горячее бокового, то истечение носителей заряда с его острия при искрообразовании требует затраты меньшего количества энергии, чем при истечении с бокового электрода на центральном электроде начинает проявляться термоэлектронная эмиссия.

В российских отечественных автомашинах применяются обычные системы зажигания. Ее особенность заключается в особых характеристиках, которыми не может похвастаться стандартная контактная схема. Нормальным рабочим режимом любой классической системы батарейного зажигания, использующей индукционную катушку в качестве источника высокого напряжения, является переходный режим.

Только правильный подход обеспечит долговечность и надежность работы двигателя. Преимущество транзистора в этой схеме в том, что даже небольшого тока, направленного на управление в базу , достаточно для контроля тока большей величины. Выходные каскады с индивидуальным статическим распределением В современных электронных и микропроцессорных системах зажигания широко используются выходные каскады с индивидуальными катушками зажигания для каждой свечи в отдельности. Индукционный — более распространён и имеет вид некой катушки зажигания. Установка БСЗ на мотор ЗМЗ 24Д — GAZ ROD Гараж

Типы стартеров

Отличия стартеров различных модификаций заключаются в конструкции устройств зацепления, электрическая часть одинакова у всех. Отличается принцип действия, конструкция двух основных узлов: фрикционного амортизатора, механизма автоматического расцепления.

Классический вариант

Принцип работы стартера классического типа накладывает ограничения на характеристики шестерни муфты, диаметр маховика. Редукторная пара не может иметь соотношение зуба выше 16/18, что требует использования последовательного возбуждения обмоток электродвигателя. Недостатком классического стартера является низкий КПД, сильный нагрев, громоздкая обмотка возбуждения. Режим холостого хода опасен устройству, так как, электродвигатель может «пойти вразнос».
Преимуществом стартера автомобиля с независимым возбуждением является увеличение эффективности, снижение габаритов, отсутствие перегрева. Получают независимое возбуждение тремя способами, учитывая принцип работы ЭДВ:

  • подключение обмотки к независимому от якоря источнику тока (управляемое возбуждение);
  • установкой на статор постоянных магнитов (неуправляемое возбуждение);
  • параллельным подключением обмотки (параллельное возбуждение).

С планетарным редуктором

Для автомобиля пригоден лишь второй вариант, улучшенный встроенным в корпус стартера планетарным редуктором. Преимущества конструкции этого типа заключаются в следующем:

  • падение напряжения аккумулятора при запуске ДВС не влияет на магнитное поле электродвигателя;
  • многополюсная магнитная система компактнее электромагнитной;
  • принцип работы магнитной системы позволяет увеличить КПД;
  • дешевые ферропорошки, из которых делают магниты, снижают стоимость стартера;
  • планетарный редуктор адаптирует характеристики электродвигателя с частотой вращения коленвала;
  • при холодном запуске потребляется меньший ток, увеличивается надежность пуска.

Принцип работы планетарного редуктора предполагает высокий износ шестеренок. Для увеличения ресурса главная шестерня отливается из термореактивной пластмассы под давлением, армируется бронзой. Снижается шум при работе, увеличивается прочность, износостойкость. Использование жесткого графита в коллекторных щетках, удаление из материала порошка меди увеличило межремонтный период этого узла. Существуют виды приводных механизмов: инерционные, электромеханические, комбинированные. Муфты свободного хода бывают храповые, роликовые, фрикционно-храповые.

Мне нравится1Не нравится

Слабые места системы

Абсолютно не важно какая система установлена на вашем авто бесконтактное электронное зажигание, БСЗ или же обычная контактная, проблемы в их работе зачастую могут ничем не отличаться

  • Неисправная катушка зажигания;
  • Проблемы со свечами;
  • Обрыв высоковольтной или низковольтной цепи.

Бесконтактноя транзисторная система зажигания отличается своими, присущими только ей недугами.

  • Неполадки транзисторного коммутатора;
  • Вакуумного и центробежного регулятора опережения зажигания;
  • Датчика-распределителя.

Подобные неисправности бесконтактной системы, конечно же сразу отразятся на работе автомобиля. Так, в случае проблем с запуском мотора, проверьте проводку, катушку зажигания или же свечи. Если же авто барахлит на холостом ходу, исследуйте крышку датчика-распределителя на наличие пробоин, непосредственно сам прибор и транзистор коммутатор.

При значительной потери мощности машины или увеличению ее расхода, обратите внимание на состояние свечей зажигания, вакуумного и центробежного регулятора напряжения

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
