Как работает сцепление автомобиля с мкпп

Зачем нужна?

Регулировка сцепления на ВАЗ 2106 и 2107 производится сравнительно часто, но многие водители недооценивают важность этой процедуры, и не проводят ее. Что приводит к неприятным последствиям

Если, сцепление зажато, то есть выключается оно в самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и соответственно преждевременному выходу из строя диска.

Если сцепление отключается слишком низко, то значит контакт ведущего диска с ведомым неполный. Это приводит к повышенной нагрузке на двигатель. В любом случае последствия для различных деталей автомобиля оказываются самыми плачевными.

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте

Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.

В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля. Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения

Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Ведущий диск с витыми пружинами однодискового сцепления

На рис. 6. «Конструкция однодискового сцепления с витыми пружинами» показана устаревшая конструкция сцепления с витыми пружинами, которая больше не используется на современных легковых автомобилях.

Таким образом, ведомый диск, зажатый между нажимным диском и маховиком (5), передает крутящий момент с коленчатого вала двигателя на первичный вал коробки передач (8).

В отличие от диафрагменного сцепления, в этой конструкции выключение сцепления осуществляется с помощью рычагов смещения нажимного диска (9).
Кроме этого, в процессе отведения нажимного диска приходится преодолевать сопротивление нажимных пружин. В результате, по сравнению с диафрагменным сцеплением, в данном случае механизм выключения сцепления должен развивать большее усилие. Другими серьезными недостатками, которые в итоге привели к победе диафрагменного сцепления, стали большая конструктивная высота ведущего диска в сборе, более высокая чувствительность к частоте вращения, а также более значительные механические нагрузки из-за обилия отдельных деталей.

В конструкции транспортных средств промышленного назначения пока еще можно встретить сцепление с витыми пружинами (рис. 7. «Стандартный ведущий диск сцепления с витыми пружинами и чугунным кожухом для транспортных средств промышленного назначения«), хотя и тут отчетливо прослеживается тенденция к переходу на диафрагменные сцепления.

Благодаря различиям в используемых пружинах можно без труда обеспечить требуемое усилие прижима для соответствующего типа сцепления.

Кожух ведущего диска сцепления промышленных транспортных средств выполнен из чугуна. Рычаги смещения нажимного диска, обеспечивающие выключение сцепления в этой конструкции, изготовлены преимущественно методом штамповки, закалены и установлены на игольчатых подшипниках или специальных втулках.

Выключение сцепления осуществляется, как правило, с помощью выжимного подшипника, который воздействует на упоры рычагов смещения нажимного диска.

Виды сцеплений

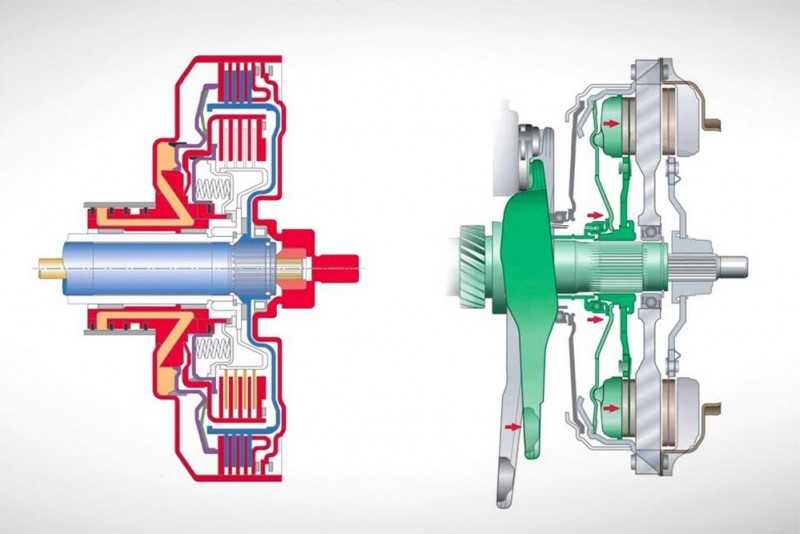

Сухое и мокрое сцепление

В настоящее время наиболее распространены следующие виды сцеплений:

  • сухое однодисковое;
  • мокрое;
  • сухое двухдисковое;
  • двухмассового маховика.

Разберем каждую разновидность более детально.

Сухое сцепление

Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.

Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.

В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.

Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

Мокрое сцепление

Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.

Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.

Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.

В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.

Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

Сухое двухдисковое сцепление

Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.

По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

Сцепление двухмассового маховика

Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.

Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.

Подробнее о принципе действия двухдискового сцепления

Выжимной подшипник нажимает на выжимные рычаги,которые оттягивают нажимной диск. Он отходит от первого ведомого и отпускает отжимные пружины. Эти пружины, в свою очередь, отпускают промежуточный ведущий диск, а он отходит за счёт других отжимных пружин от второго фрикционного. На такую же величину, насколько диск нажимной отошёл от диска первого фрикционного.

При обратном передвижении отжимные пружины обеспечивают равномерное прижатие промежуточного диска ко ведомому №2, и диска нажимного – к ведомому №1. Перемещаются нажимные диски по шпилькам, которые ввёрнуты в маховик, и к ним же прикреплена корзина сцепления. На эти шпильки также надеты отжимные пружины.

В сцеплениях двухдискового типа сжатие ведущих и ведомых деталей может обеспечиваться несколькими цилиндрическими пружинами, которые равномерно расположены в 1 или 2 ряда по периферии нажимного диска. Сжатие также может производиться одной центральной конической пружиной.

Зачастую двухдисковое сцепление имеет привод с пневматическим усилителем, который нужен для снижения усилий, прилагаемых на педаль сцепления.
