Устройство и принцип работы системы вентиляции картера двигателя

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

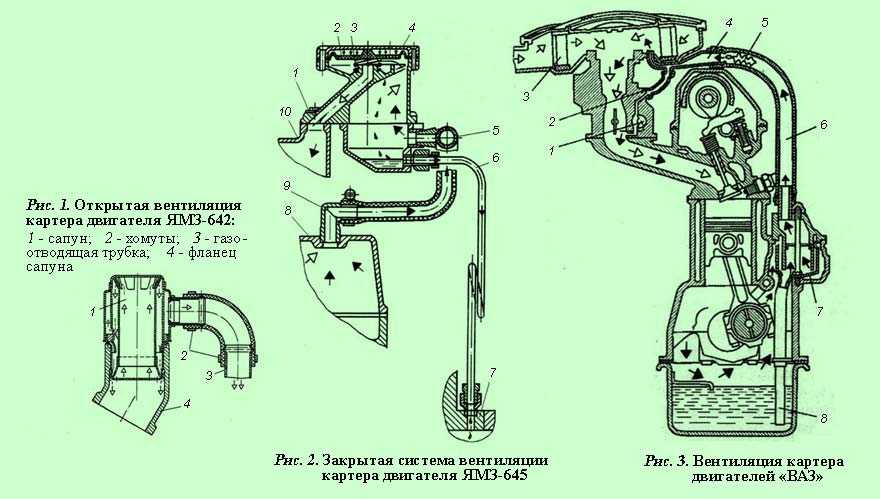

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

  • понижается мощность мотора;
  • рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
  • периодическое пропадание педали акселератора;
  • заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать

Чистка системы вентиляции картера проводится такой последовательно действий:

  1. Снять крышку головки блока.
  2. Изъять все сетки, расположенные в крышке головка блока цилиндров.
  3. Промыть все сетки, корпус маслоотделителя и крышку головки БЦ. Для этого можно использовать керосин. Необходимо следить за тем, чтобы керосин не остался в картере. Если этого не удалось избежать, придется провести полную замену масла картера.
  4. Установить сетки посредством их аккуратного проворачивания в крышке. С одной стороны сетки должны упираться в выступ на крышке картера, а с другой — было видно отверстие на корпусе маслоотделителя.
  5. Закрутить крепежные болты.
  6. Проверить, в каком состоянии находятся прокладки крышки СВК. Если заметен их износ или засорение, прокладки необходимо заменить.
  7. Установить крышку на головку блока цилиндров.

Для самостоятельного выполнения этой работы необходимо иметь подходящие инструменты. К ним относятся:

  1. Ядро. С его помощью проводится проверка каналов на присутствие на их стенках отложений или засоров.
  2. Штанга с высоким показателем гибкости. Посредством ее использования облегчается доступ в труднодоступные участки системы, расположенные горизонтально.
  3. Машина щеточная. Если ее нет в наличии, для удаления отложений и засоров не менее результативно можно использовать ручную щетку.
  4. Канальный пробойник. С его помощью можно упростить удаление засоров. Для создания пробойников можно применять кирпич или любой строительный мусор.

Ориентиром на необходимость проведения чистки служат в первую очередь фильтры тонкой очистки топлива. Как только на их стенках станут заметны загрязнения или отложения, пора приступать к проведению чистки СВК.

Выполнение работы

Очистка сапуна на ВАЗ 2101-ВАЗ 2107 проводится при плановой замене масла в двигателе. Внеплановую чистку нужно делать, если масло начало просачиваться через прокладки или растрескались отводные шланги, что указывает на увеличение давления газа в картере. Отсоединяются шланги отвода картерных газов, один из которых идет на карбюратор, а второй на воздушный фильтр. Далее откручивается гайка, удерживающая сапун, для чего предварительно вынимается щуп проверки уровня масла в двигателе. После снятия крышки в открывшемся пространстве можно увидеть осадок, образовавшийся в результате работы двигателя. Он может практически полностью перекрывать просвет, существенно затрудняя движение картерных газов, что и приводит к повышению давления в системе.

После снятия крышки открывшийся стакан нужно тщательно вымыть, на его дне покажется удерживающая шпильку гайка на 13, которую можно аккуратно вывернуть рожковым ключом. Если с этим возникают проблемы, на верхнюю часть шпильки можно накрутить две гайки на 13, которые нужно законтрагаить. Затем за эти гайки аккуратно, чтобы не обломать, выкручивается шпилька.

Стакан, как правило, прикипает к месту крепления, поэтому срывать его лучше двумя небольшими круглогубцами, схватив за края. Извлеченные части сапуна нужно поместить в емкость достаточного объема, заполненную керосином, бензином или другой промывающей жидкостью. Отлично подойдет обрезанная пластиковая бутылка объемом 5-6 л.

Пока промывается стакан, место крепления сапуна тщательно вычищается ветошью с чистящей жидкостью. При работе нужно быть очень аккуратным, чтобы грязь и частицы ветоши не попадали вовнутрь двигателя. Отверстие, куда вкручивается шпилька, не стоит очищать слишком тщательно, чтобы грязь из него не попала в двигатель. После чистки на поверхности сапуна не должно оставаться нагара и других отложений.

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

https://youtube.com/watch?v=Nf4FSCuXwSA

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

  1. Разбрызгивание масла и его увеличенный расход.
  2. Загрязнение фильтра.
  3. Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Основные неисправности.

  1. Клапан и мембрана – загрязнены.
  2. Вытяжные отверстия и патрубки – загрязнены.
  3. Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора Остановлен Холостой ход Нормальная работа Высокая нагрузка и ускорение
Положение клапана
Клапан PCV Закрыт Приоткрыт Нормально открыт Открыт полностью
Разряжение во впускном коллекторе Отсутствует Высокое Среднее Низкое
Поток картерных газов Отсутствует Малый Средний Большой

Функция клапана PCV в двух словах

Как работает клапан вентиляции картерных газов: • Использует вакуум двигателя, чтобы вытянуть продувочные газы из картера.
• Проталкивает газы вниз по впускному коллектору и обратно в камеры сгорания, где они повторно сжигаются.
Некоторые признаки • Одна или несколько сальников или прокладок вышли из строя.
• Двигатель работает неравномерно.
• Двигатель может выделять черный дым.
• Повышается внутреннее давление двигателя.
• Влага и грязь накапливаются внутри двигателя.
Как это проверить: • Проверьте резиновые детали.
• Замените сетчатый фильтр под клапаном.
• Отсоедините шланги и внимательно осмотрите их.
• Снимите клапан и встряхните. Если он не гремит, его необходимо заменить.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.


Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Классический схема работы системы вентиляции картера

Устроена СВКГ довольно просто. Полости мотора соединены с впускным коллектором. Из-за возникающего эффекта разряжения газы в картере засасываются во впускной коллектор. После они попадают в камеру сгорания. Один из элементов системы – клапан картерных газов. Он направлен только в одну сторону, поэтому газы могут двигаться лишь в одном направлении. Они не могут попасть обратно в полость мотора.


Система вентиляция газов по принципу действия напоминает сапун, который имеется в конструкции КПП и в мостах автомобиля. Однако, если в трансмиссионных механизмах КВ открывается, тем самым выпуская газы в окружающую среду, то в двигателе они за счет разряжения выводятся значительно лучше в самом силовом агрегате. Один из примеров – двигатель ЗМЗ-24. На нем применяли СВКГ открытого типа. Газы могли выходить в атмосферу через специальную трубку, которая находилась в крышке толкателя. С 1977 года от этой конструкции ушли и стали использовать систему принудительной вентиляции. Она была закрытого типа. Через специальный шланг, который шел от крышки клапанов двигателя, газы выходили под карбюратор. За счет внедрения такого решения уменьшился выброс вредных и опасных веществ в окружающую среду. Удалось серьезно снизить уровень давления внутри картера. Это позволило решить проблемы с выдавливанием сальников и прокладок. Двигателю стало хватать воздуха, увеличилась тяга силовых агрегатов. Классическая схема СВКГ предусматривает два вида механизмов отвода газов – это отвод прямотоком и принудительный. Пример – система, работающая на ЗМЗ-402. На этом двигателе непосредственно из крышки клапанов через верхний патрубок газы отводятся в карбюратор. Есть еще и нижний патрубок. Он предназначен для отвода КГ в обход карбюратора непосредственно во впускной тракт.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Признаки неправильной работы

  1. Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
  2. Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
  3. Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
  4. Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
  5. Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Прочистка системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099

Загрязнение системы вентиляции картера двигателя на автомобилях ВАЗ 2108, 2109, 21099 приводит к снижению эффективности удаления из него картерных газов в карбюратор и далее в цилиндры для дожигания. Как следствие – в картере возрастает давление.

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.

Прочищаем сапун

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.

Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.


Большой вытяжной шланг системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099 снят с патрубка на крышке и сапуна

Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.


Шланг отвода картерных газов в корпус воздушного фильтра двигателя и его патрубок на снятом и перевернутом корпусе воздушного фильтра

Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.


Iланг отвода газов за дроссель

Прочищаем маслоотделитель

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».


Прочищаем маслоотделитель системы вентиляции картера

Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.


Прочистка канала и штуцера отвода картерных газов за дроссель на карбюраторе Солекс медной проволокой

После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.

Система вентиляции картера двигателя

Казалось бы, сама по себе работа ДВС служит источником, осуществляющим сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию. Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и система вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается имеющихся зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объем картера двигателя. Следствием этого является ухудшение качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.


В цилиндрах двигателя, при его работе, создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следствием этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, предназначена система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым, повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

  • открытая;
  • закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.


К недостаткам такой системы можно отнести:

  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера. Из картера могут выводиться выхлопные газы, а возможно и обратное действие — приток воздуха снаружи.


Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы, оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя. Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже. В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.


Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляции картера, выполненная чаще всего как закрытая система. Она позволяет повысить надёжность работы мотора и уменьшить отрицательное воздействие выхлопа автомобиля на атмосферу.

znanieavto.ru

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

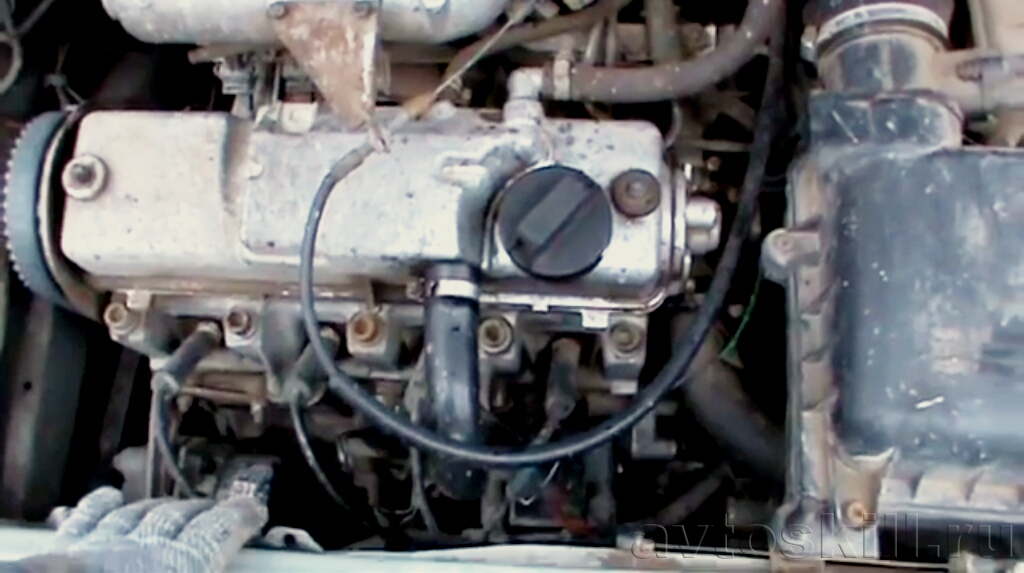

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

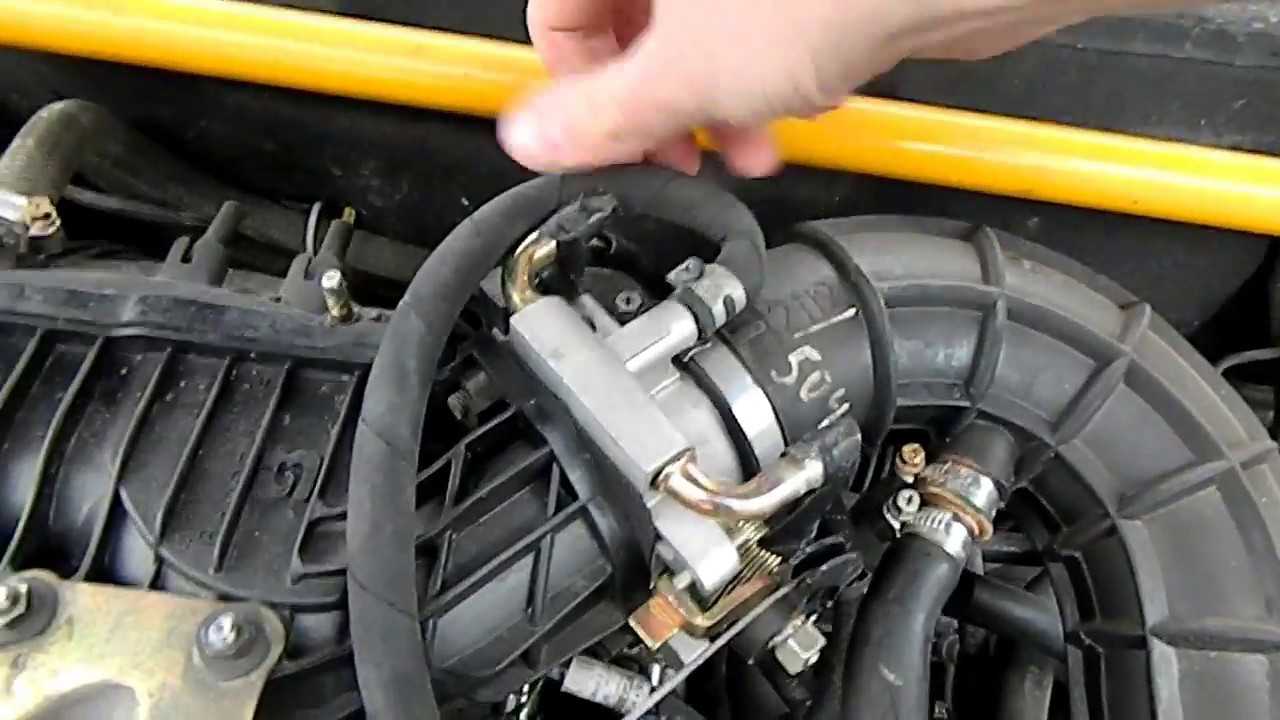

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
