Техническое обслуживание обмоток электродвигателей

Греется двигатель триммера

Электрический триммер — один из видов газонокосилки, отличающийся более простой конструкцией. В таких устройствах устанавливаются бензиновые или электрические двигатели.

При выборе второго варианта необходимо учитывать мощность агрегата, ведь именно от нее зависит способность устройства справляться с поставленной задачей.

Выделяется несколько причин, почему электродвигатель может греться и даже дымить:

  • длительная работа (сверх рекомендованного параметра);
  • повышенная нагрузка, возникающая из-за попадания посторонних предметов и блокирования ножей;
  • неправильный выбор щеток или неправильное их расположение;
  • повреждение обмотки;
  • маленькое сечение провода в удлинителе;
  • применение слишком толстой лески;
  • застревание травы между катушкой и леской.

Во избежание проблем с электродвигателем важно изучить инструкцию перед применением и следовать рекомендациям производителя

Межвитковое замыкание трансформатора

У трансформаторов есть распространенная неисправность – замыкание витков между собой. Мультиметром не всегда можно выявить этот дефект. Необходимо внимательно осмотреть трансформатор. Провод обмоток имеет лаковую изоляцию, при ее пробое между витками обмотки есть сопротивление, которое не равно нулю. Оно и приводит к разогреву обмотки.

При осмотре трансформатора на нем не должно быть гари, обуглившейся бумаги, вздутия заливки, почернений. Если известен тип и марка трансформатора, можно узнать, какое должно быть сопротивление обмоток. Мультиметр переключают в режим сопротивления. Сравнивают измеренное сопротивление со справочными данными. Если отличие составляет больше 50%, то обмотки неисправны. Если данные сопротивления не удалось найти в справочнике, то наверняка известно количество витков, тип и сечение провода, можно вычислить сопротивление по формулам.

Чтобы проверить трансформатор блока питания с выходом низкого напряжения, подключаем к первичной обмотке напряжение 220 В. Если появился дым, запах, то сразу отключаем, обмотка неисправна. Если таких признаков нет, то измеряем напряжение тестером на вторичной обмотке. При заниженном на 20% напряжении есть риск выхода из строя вторичной обмотки.

Прибор для проверки якорей и статоров электрических машин

Еще одно устройство, с помощью которого можно поверить статор болгарки – прибор для поверки якорей и статоров электрических машин ПУНС 5. Устройство имеет световую и звуковую сигнализации, позволяет обнаружить межвитковое замыкание обмоток, обрыв, измерить сопротивление изоляции катушек.

Прибор работает в двух режимах – «якорь» и «статор». Смена режима происходит с помощью переключателя. Устройство оснащено удобным приспособлением для установки и фиксации проверяемого двигателя. Оно состоит из двух лапок, прикрепленных к валу. Лапки свободно двигаются вдоль вала, что позволяет изменить расстояние между ними и проверять двигатели разного размера. Проверку осуществляют с помощью двух щупов. На наличие обрыва или замыкания на обмотке статора указывают специальные светодиоды красного цвета и звуковой сигнал. Подробнее процедура проверки описана в инструкции к прибору.

Влияние режима напряжения на работу асинхронных электродвигателей

Анализ зависимостей изменения величины дополнительных потей для различных типов двигателей от напряжения на их зажимах показывает что наиболее существенное влияние имеет значение коэффициента загрузки двигателя.

Установлено, что общим для рассмотренных двигателей является увеличение потребляемой реактивной мощности при увеличении подведенного напряжения.

Кроме того, удельное потребление реактивной мощности растет уменьшением коэффициента загрузки.

Для приближенных расчетов можно принимать, что для наибо распространенных трехфазных двигателей серии 4А мощностью 20 — 100 кВт повышение напряжения на 1% приводит к росту реактивной мощности приблизительно на 3%. Для двигателей меньшей номинальной мощности cоответствующее увеличение потреблямой реактивной мощности достигает 5 — 7%

При изменении напряжения на зажимах двигателя изменяется скольжение, а следовательно, и скорость вращения.

При снижении напряжения скорость вращения двигателей заметно снижается, особенно для двигателей меньшей мощности. Наоборот, повышение напряжения приводит к увеличению скорости двигателелей.

При работе двигателей с малыми коэффициентами загрузки влият изменения напряжения на скорость двигателей практически очень мало.

При оценке влияния изменения напряжения на экономичность работы асинхронных двигателей следует учитывать стоимость дополнтельных потерь электроэнергии, вызванных отклонением напряжения увеличение реактивной мощности, потребляемой двигателем, а также изменение экономических показателей, связанных с влиянием изменения скорости вращения на производительность соответствующих механизмов.

В настоящее время отсутствует единая методика оценки экономичности работы асинхронных двигателей. Некоторые специалисты вообще отрицают целесообразность и возможсть практического выполнения подобных расчетов, мотивируя это что изменение активной и реактивной мощности, потребляемой двигателем при относительно небольших отклонениях от номинального напряжения, мало, а влияние изменений скорости двигателей на (производительность механизмов в этих условиях практически вообще отсутствует и не может быть даже замечено.

В то же время имеются данные о том, что правильная оценка влияния изменений напряжения на экономичность работы асинхронных электродвигателей в ряде случаев позволяет получить существенный эффект.

Если влияние скорости вращения двигателя на производительность механизмов имеет место, то напряжение на зажимах двигателей должно поддерживаться не ниже номинального при малых коэффициентах грузки, и в пределах наибольшего допустимого значения при больших коэффициентах загрузки (близких к номинальной).

При отсутствии влияния скорости вращения двигателя на производительность механизмов целесообразно поддерживать напряжение на зажимах двигателей не выше номинального при больших коэффициентах загрузки и ниже номинального при малых коэффициентах загрузки.

Экономические характеристики могут быть построены как для отдельных электроприемников, так и для узлов распределительной сети или для узлов нагрузки электрических систем.

Размещено компанией ООО «ЭЛТЕХКОМ-ЕК»

Источник

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

  • питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
  • во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
  • при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
  • длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
  • во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

  • появляется стойкий запах подгоревшей изоляции проводов обмотки;
  • ощутимо повышается температура корпусных деталей болгарки;
  • электропривод болгарки гудит сильнее, чем в обычных условиях;
  • вполне реально появление задымленности;
  • шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
  • возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Греется ротор электродвигателя

Ротор — вращающийся элемент электрического двигателя, связанный с ведущим валом.

В зависимости от типа мотора роторный механизм может отличаться моделью, маркой, производителем и характеристикой.

Как и другие элементы агрегата, ротор может греться, основные причины:

  • Мощность роторного механизма не соответствует требованиям, установленным для работы электродвигателя.
  • Неисправность обмотки (обрыв)
  • Недостаточная емкость конденсатора.
  • Недостаточный отвод тепла (плохая работа крыльчатки).
  • Обрыв или недостаточный контакт стержней беличьей клетки и короткозамкнутых колец.
  • Заклинило вал. Первые признаки – выбивает автомат или перегорает предохранитель. При замере тока мультиметром показания завышены. Это же касается и исполнительного механизма, который подсоединен к электродвигателю через привод и тоже может заклинуть. Для решения проблемы отсоедините электромотор от приводящего им устройства и попытайтесь вручную провернуть вал.
  • Перекос или повреждение подшипников (скольжения или качения). Если вал ротора вручную не проворачивается, то следует убедиться в исправности подшипников. Для подшипников скольжения характерная проблема – отсутствие смазки, что привело к быстрому их износу. Как правило, проводят замену изделий.
  • Перекос и деформация (перегиб) вала в результате неравномерных или повышенных нагрузках тоже приводит к перегреву электродвигателя. Как правило, эта проблема характерна для мощных агрегатов с длинными валами.

Чтобы ротор не грелся, необходимо поддерживать оптимальную нагрузку, соблюдать температурный режим и правила эксплуатации.

Элементы системы охлаждения, которые могут вызвать перегрев двигателя

Система охлаждения двигателя внутреннего сгорания состоит из нескольких важных узлов и элементов, которые вы можете рассмотреть на рисунках выше и ниже. От их слаженной работы зависит правильная работа силового агрегата. Неисправности некоторых частей системы охлаждения приводят к перегреву двигателя.

  1. Охлаждающая жидкость. Современные автомобили оснащаются жидкостной системой охлаждения закрытого типа. В качестве охлаждающей жидкости используют тосол или антифриз, которые должны отводить тепло от мотора и отдавать его окружающей среде.
  2. Рубашка охлаждения. Наиболее «горячими точками» в моторе становятся камеры сгорания, в которых происходит воспламенение топлива. Поэтому для отвода тепла в блоке цилиндров и головке блока цилиндров делаются полости, по которым проходит охлаждающая жидкость, унося с собой излишки тепла.
  3. Радиатор. Эта деталь автомобиля осуществляет теплообмен антифриза. По трубкам радиатора проходит горячая охлаждающая жидкость, а снаружи поток воздуха его обдувает, охлаждая жидкость в радиаторе.
  4. Насос или водяная помпа. Она предназначена для того, чтобы охлаждающая жидкость постоянно циркулировала в системе. Помпа заставляет перемещаться антифриз от двигателя к радиатору и обратно.
  5. Вентилятор. Когда автомобиль медленно движется в городской пробке или вообще стоит, потока воздуха не хватает для охлаждения мотора. В этом случае включается вентилятор, который увеличивает обдув радиатора и тем самым снижает температуру антифриза, не позволяя двигателю перегреваться.
  6. Термостат. В холодное время года разогрев двигателя происходит дольше, чем летом. Ускорить прогрев мотора до рабочей температуры призван термостат. Он представляет собой клапан, который открывается или закрывается при определенной температуре охлаждающей жидкости. Именно неисправный термостат является наиболее частой причиной, по которой перегревается двигатель.
  7. Паровой клапан. В пробке радиатора или расширительного бачка монтируется паровой клапан. Он регулирует давление в системе охлаждения, срабатывая при превышении допустимого предела.

Как только автомобиль будет заведен, в системе охлаждения начинается непрерывная циркуляция жидкости. Принцип работы этой системы хорошо виден на рисунке ниже.

  • Горячий антифриз из рубашки охлаждения проходит по металлическим и резиновым патрубкам, достигая термостата.
  • Пока температура жидкости не достигнет требуемой отметки, от термостата антифриз снова отправляется к мотору, циркулируя по малому кругу.
  • Как только температура жидкости достигнет 80-90 °С, за работу принимается радиатор.
  • Если же антифриз продолжает нагреваться, достигая отметки 95-98 °С, то включается вентилятор.
  • Благодаря клапану на расширительном бачке или радиаторе, уровень жидкости при нагревании увеличивается, а при охлаждении возвращается в первоначальную точку.

Таким образом, если система охлаждения функционирует исправно, то двигатель не перегревается и работает в нормальном рабочем температурном режиме.

Почему греется электродвигатель и способы устранения нагрева

В процессе эксплуатации электродвигатель может начать греться

Отнестись к этой проблеме следует с повышенным вниманием, так как изоляция обмотки не выносит высоких температур. В большинстве случаев она рассчитана для нормальной повседневной работы в пределах 90-95ºС

Некоторые двигатели созданы с применением обмотки, для которой критической является температура в 130ºС . Если в процессе эксплуатации возникнут аварийные перегрузки, либо технологические неисправности, то двигатель начине греться, а изоляция обмотки выйдет в результате этого из строя. Следующей стадией развития ситуации наверняка будет короткое замыкание, которое приведет к необходимости дорогого ремонта. Чтобы этого не произошло необходимо выяснить, почему греется электродвигатель и устранить причины. В большинстве случаев это менее затратно, чем заказывать перемотку или покупать новый мотор.

Основные причины перегрева двигателя

Причины, по которым может перегреваться двигатель, могут лежать в самых разных плоскостях. К основным из них относятся:

  • неисправности линии подачи электрического тока;
  • высокая рабочая нагрузка;
  • износ щеток электродвигателя;
  • перекос вала;
  • износ подшипников или плохая их смазка;
  • неисправность вентилятора, охлаждающего двигатель.

Выяснить, почему греется электродвигатель , можно включив его без нагрузки. Но перед этим стоит изучить паспорт мотора, в котором указана максимальная нагрузка. Если она не соответствует фактической, то стоит попытаться уменьшить объемы выполняемых работ силовым агрегатом. Когда подключенный без нагрузки двигатель работает идеально, то дело только в неправильных технологических процессах. В том случае, если мотор греется без нагрузки, то причины наверняка внутри силового агрегата. Некоторые из них устранить достаточно просто, например, если все дело в вентиляторе, охлаждающем ротор. Он может забиться пылью и достаточно очистить его, что бы температурный режим работы вновь стал нормальным.

Основные способы устранения нагрева двигателя

Выяснив причину нагрева двигателя – обязательно следует устранить неисправность . В противоположном случае срок эксплуатации двигателя может быть снижен в несколько раз.

Наиболее часто используются такие способы устранения нагрева электродвигателей, как смазка подшипника, стабилизация напряжения в сети , питающей силовой агрегат, удаление пыли и грязи с поверхности обмотки . Если выровнять напряжение не удается, то следует снизить нагрузку на двигатель. Нормальная работа мотора возможно лишь в том случае, если напряжение будет не менее 80% от номинального. Более сложные причины нагрева мотора устраняются в специализированных мастерских, где чистят щетки или производят их замену, делают новую обмотку двигателя. Что же делать, если греется подшипник электродвигателя? Для нормальной работы необходимо обязательно позаботиться, что бы он содержался в чистоте. Следует убедиться, чтобы крышки подшипников были плотно закрыты. Если они открылись из-за сильной вибрации, то в них наверняка попала пыль, грязь или мусор. Для дальнейшей эксплуатации подшипника требуется удалить загрязненную смазку, тщательно промыть деталь керосином, продуть сжатым воздухом.

После этого необходимо наполнить подшипник смазкой – той, которая соответствует скорости работы двигателя. Добавляется она небольшими порциями с помощью специальных приспособлений. Переусердствовать с количеством смазки нельзя, так как скольжение в этом случае будет затруднено и электродвигатель вновь будет испытывать повышенную нагрузку.

Оригинал статьи размещен на нашем сайте cable.ru .

Плохой контакт между щетками и контактными кольцами ротора

Плохой контакт между щетками и контактными кольцами ротора возникает при загрязнении и замас­ливании контактных колец, большом износе щеток, уменьшении давления пружин на щетки и зависании щеток в щеткодержателях. При таких дефектах повышается сопротивление в цепи возбуждения (или даже прерывается цепь возбуждения), что вызывает снижение силы тока возбуждения, уменьшается мощность генератора.

Для устранения неисправности снимают щеткодержатель и проверяют его состояние. При необ­ходимости протирают щеткодержатель и щетки тряп­кой, смоченной бензином. Щетки должны свободно пе­ремещаться в щеткодержателях. При износе щеток до высоты 8 мм их заменяют с последующей проверкой давления пружины на каждую шетку в отдельности.

Загрязненные контактные кольца ротора протирают тряпкой, смоченной бензином. Окисленную рабочую поверхность колец зачищают стеклянной шкуркой.

Возможные причины

Факторы, вызывающие выход статора из строя:

  • скачок напряжения;
  • попадание воды;
  • перегрузка и вызванный ею перегрев;
  • резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

  1. Появляется запах горелой изоляции.
  2. Перегревается корпус.
  3. Появляется дым.
  4. Вращение вала замедляется или прекращается.
  5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

  1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
  2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

Смазка подшипника электродвигателя

Работа подшипника зависит от смазки, сделанной изначально при его установке, потому что для большого количества электродвигателей, добавление смазки в подшипники после их сборки конструктивно не предусмотрено.

Для моторов с оборотами до 3000 оборотов в минуту, при смазке подшипников лучше всего использовать густую смазку, такую как Литол 24 (влагостойкая) или Циатим 201 (не влагостойкая), а для двигателей с более высокими скоростями, лучше применять смазку ЦИАТИМ-202.

Камеру подшипника электромотора с оборотами до 3000 оборотов минуту заполняют примерно на половину смазкой, а для скоростных моторов подшипниковую камеру заполняют не более чем на одну треть ее объема.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

Прибор состоит из:

  • блока питания;
  • корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
  • соединительных проводов;
  • большого индукционного датчика;
  • малого индукционного датчика.

Порядок проведения проверки статора болгарки прибором ИДВИ:

  1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
  2. Подключить блок питания.
  3. Нажать кнопку питания и убедиться в исправности прибора.
  4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
  5. Отключить электропитание УШМ.
  6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
  7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
  8. Включить прибор.
  9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
  10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
  11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
  12. Выключить прибор.

Индикатором дефектов обмотки можно проверить состояние изоляции между катушками статора и ротора, а также между обмоткой статора и корпусом болгарки. Если нет возможности купить готовый прибор, то можно сделать более простой индикатор короткозамкнутых витков самостоятельно.

Превентивные меры, необходимые для защиты электродвигателя от перегрева

Конечно, лучше не доводить агрегат до поломки. Для этого следует принять меры, обеспечивающие защиту электродвигателя от перегрева:

  • Не допускайте перегрузки устройства.
  • Если двигатель пока не эксплуатируется, храните его в помещении с приемлемой температурой и влажностью.
  • Периодически проверяйте состояние узлов.

Если механизм и корпус часто и сильно нагреваются, следует выявить причины этого и устранить их:

  • Заменить подшипник.
  • Перемотать обмотки.
  • Отчистить детали от ржавчины.
  • Сменить изоляцию обмоток.
  • Прочистить каналы вентиляции.

В «запущенных» случаях придется отнести агрегат в ремонтную мастерскую.

Знать причины перегрева двигателя и способы их устранения необходимо для того, чтобы, во-первых, не допускать самого перегрева, во-вторых, уметь самостоятельно определить неполадку и исправить ее, если это в ваших силах.

Замена катушки с поврежденной изоляцией

Замену катушки с поврежденной изоляцией начинают со снятия изоляции межкатушечных соединений и бандажей, которыми прикреплены лобовые части катушек к бандажным кольцам, затем удаляют распорки между лобовыми частями, распаивают соединения катушек и выбивают пазовые клинья. Катушки нагревают постоянным током до температуры 80 — 90 °С

Верхние стороны катушек поднимают с помощью деревянных клиньев, осторожно отгибая их внутрь статора и привязывая к лобовым частям уложенных катушек киперной лентой. После этого вынимают из пазов катушку с поврежденной изоляцией

Старую изоляцию снимают и заменяют новой.

Если в результате витковых замыканий выгорели провода катушки, ее заменяют новой, намотанной из такого же провода. При ремонте обмоток из жестких катушек удается сохранить обмоточные провода прямоугольного сечения для восстановления.

Технология намотки жестких катушек значительно сложнее катушек всыпной обмотки. Провод наматывают на плоский шаблон, растягивают пазовые части катушек на равное расстояние между пазами. Катушки обладают значительной упругостью, поэтому для получения точных размеров их пазовые части прессуют, а лобовые части рихтуют. Процесс прессовки заключается в нагревании под давлением катушек, смазанных бакелитовым или глифталевым лаком. При нагреве связующие вещества размягчаются и заполняют поры изоляционных материалов, а после охлаждения они затвердевают и скрепляют провода катушек.

Перед укладкой в пазы катушки рихтуют с помощью приспособлений. Готовые катушки укладывают в пазы, нагревают до температуры 75 — 90 °С и осаживают легкими ударами молотка по деревянной осадочной планке. Так же рихтуют и лобовые части катушек. Нижние стороны лобовых частей привязывают к бандажным кольцам шнуром. Между лобовыми частями забивают прокладки. В пазы опускают подготовленные катушки, заклинивают пазы и соединяют пайкой межкатушечные соединения.

Монтаж и пропитка

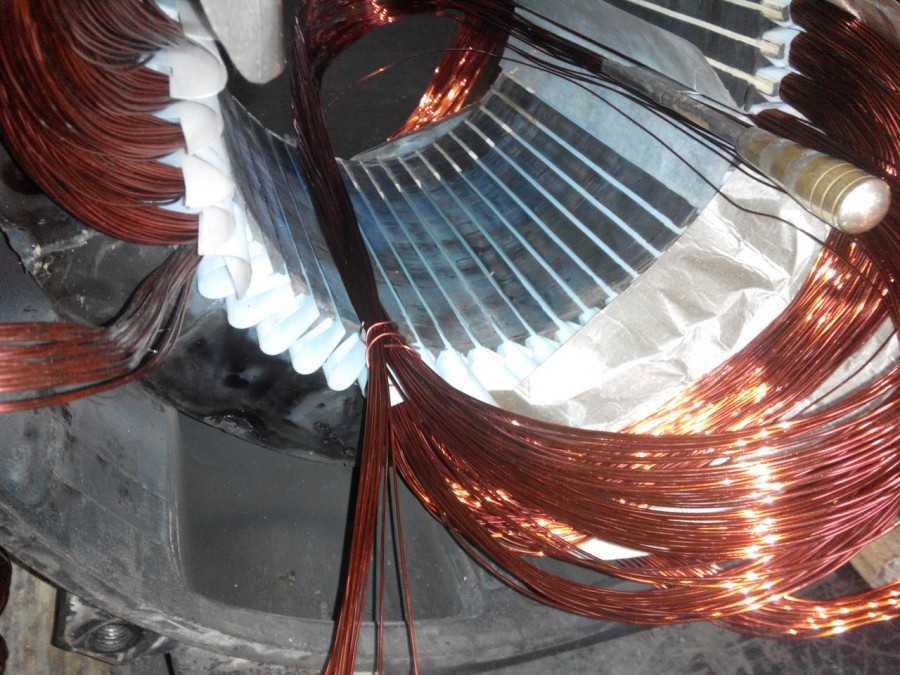

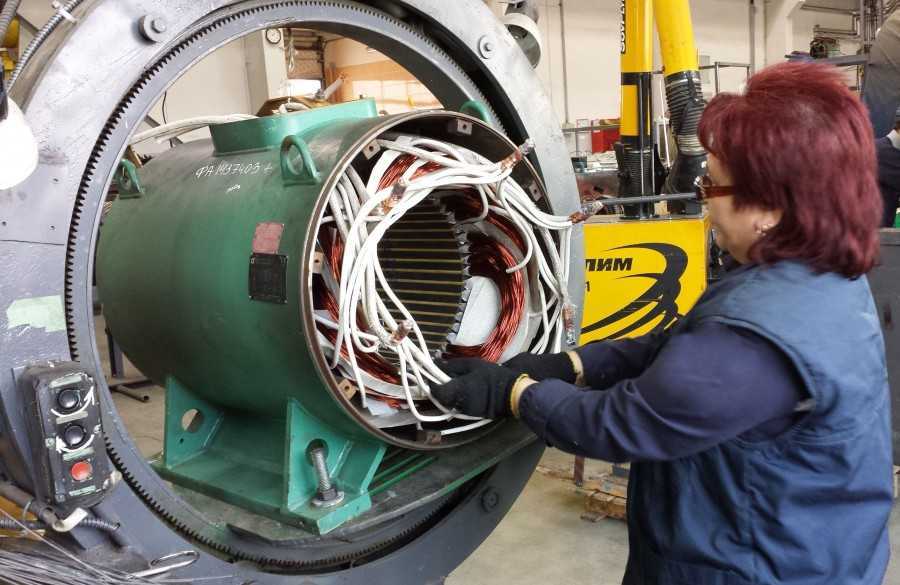

Перемотка статора электродвигателя своими руками не представляет особых трудностей. Главное в этом деле – аккуратность.

В пазы железа помещается изоляция. Далее в них укладывается намотанные на станке провода

Делать это нужно осторожно, чтобы не повредить изоляционный слой. При необходимости обмотку утрамбовывают в позах.

Чтобы сделать полную изоляцию всех токопроводящих частей применяют специальный лак. На рынке он представлен в большом ассортименте. Но по факту он разделяется на два типа. Первый засыхает при обычных температурах, а второй только после термической обработки.

Устройство

Для грамотной диагностики неисправностей якоря важно знать устройство и принцип его работы. Основными элементами якоря являются круглый сердечник, состоящий из набора пластин электротехнической стали и навитая в его пазы определенным образом обмотка

В каждый из пазов по специальной схеме укладываются две якорные обмотки. Первый и последний виток одной из обмоток находятся в одном пазу и замыкаются на одну ламель.

Ротор для Макита УШМ 9069 MAX. Фото 220Вольт

Сердечник напрессовывается на ротор, вращающийся под действием сил, возникающих в электромагнитом поле, образованном обмотками якоря и работающего с ним в паре катушками статора. В болгарках якорь – это сборочный узел, с расположенной на одном конце вала ведущей шестерней, на противоположном – коллекторный узел.

Установка и сборка нового ротора

Замена ротора не требует специальных знаний и может быть выполнена любым пользователем.

Ротор вставляется в механический блок косозубой шестерней до плотного прилегания.

Помните! Очень важно правильно установить подшипник поз.56 и резиновое кольцо 10 поз.77. В перфораторе Макита 2450 на роторе со стороны коллектора применяется подшипник 607LLB поз.56 или отечественный аналог 80017, а со стороны крыльчатки поз.53 устанавливается подшипник 609LLU поз.51 или аналог 80019


Правильно установленное резиновое кольцо 19

Установив ротор, закрыв его корпусом, поставьте на место электрощетки и проверьте работоспособность перфоратора.

Статор – неподвижная часть электродвигателя, предназначенная для создания электромагнитного поля, в котором вращается ротор (движущаяся часть мотора). В число возможных причин неисправности угловой шлифовальной машины –УШМ, «болгарки» – входит обрыв или короткое замыкание витков обмотки (катушки) статора.

Устройство

Статор УШМ представляет собой неподвижную конструкцию в виде сердечника, изготовленного из листовой электротехнической стали. В нем имеются пазы, в которых размещается обмотка, свитая определенным образом, провода ее располагаются параллельно друг относительно друга, для уменьшения вихревых токов.

408-316 Статор для BOSCH GWS6-100/GWS6-115 HAMMER. Фото 220Вольт

Обмотка в обязательном порядке покрывается электроизоляционным лаком в целях предохранения от возможного замыкания проводов между собой. В пазах сердечников между катушками укладывается изоляция из электрокартона, стеклоленты и других подобных материалов. В абсолютном большинстве моделей болгарок статор плотно посажен внутрь корпуса из высокопрочного пластика, который является защитой всей электрической части УШМ.

Ремонт полюсных катушек

Катушками полюсов называют обмотки возбуждения, которые по назначению разделяются на катушки главных и добавочных полюсов машин постоянного тока. Главные катушки параллельного возбуждения состоят из многих витков тонкого провода, а катушки последовательного возбуждения имеют небольшое количество витков из провода большого сечения, их наматывают из голых медных шин, уложенных плашмя или на ребро.

После определения неисправной катушки ее заменяют, собирая на полюсах катушку. Новые полюсные катушки наматывают на специальных станках с использованием каркасов или шаблонов. Полюсные катушки изготавливают намоткой изолированного провода непосредственно на изолированный полюс, предварительно очищенный и покрытый глифталевым лаком. К полюсу приклеивают лакоткань и обматывают его несколькими слоями микафолия, пропитанного лаком асбеста. После намотки каждый слой микафолия проглаживают горячим утюгом и протирают чистой тряпкой. На последний слой микафолия приклеивают слой лакоткани. Заизолировав полюс, на него надевают нижнюю изоляционную шайбу, наматывают катушку, надевают верхнюю изоляционную шайбу и расклинивают катушку на полюсе деревянными клиньями.

Катушки добавочных полюсов ремонтируют, восстанавливая изоляцию витков. Катушку очищают от старой изоляции, надевают на специальную оправку. Изолирующим материалом служит асбестовая бумага толщиной 0,3 мм, нарезанная в виде рамок по размеру витков. Количество прокладок должно быть равно количеству витков. С обеих сторон они покрываются тонким слоем бакелитового или глифталевого лака. Витки катушки раздвигают на оправке и вкладывают между ними прокладки. Затем стягивают катушку хлопчатобумажной лентой и прессуют. Прессовка катушки осуществляется на металлической оправке, на которую надевают изоляционную шайбу, затем устанавливают катушку, накрывают второй шайбой и сжимают катушку. Нагревая посредством сварочного трансформатора до 120 С, катушку дополнительно сжимают. Охлаждают ее в запрессованном положении до 25 — 30 °С. После снятия с оправки катушку охлаждают, покрывают лаком воздушной сушки и выдерживают при температуре 20 — 25 °С в течение 10 — 12 ч.

Рис. 107. Варианты изоляции сердечников полюсов и полюсных катушек:

1, 2, 4 — гетинакс; 3 — хлопчатобумажная лента; 5 — электрокартон; 6 — текстолит.

Наружную поверхность катушки изолируют (рис. 107) поочередно асбестовой и миканитовой лентами, закрепляемыми тафтяной лентой, которую затем покрывают лаком. Катушку насаживают на дополнительный полюс и расклинивают деревянными клиньями.

Заключение

Тщательно проверить статор угловой шлифовальной машины сравнительно несложно. Но сделать это можно, лишь используя специальные приборы. Поэтому, если визуальный осмотр подтвердил, что причина неисправности болгарки заключается в испорченном статоре, дальнейшую проверку и ремонт лучше производить в специализированной мастерской.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
