Нюансы электрооборудования автомобилей шевроле ланос, авео, круз и лачетти: цветная схема

Схемы электрооборудования Дэу Ланос

Электросхема генераторной установки и системы пуска двигателя Дэу Ланос:

  • 1 — аккумуляторная батарея Дэу Ланос;
  • 2 — плавкая вставка IGN-2 (30 A);
  • 3 — плавкая вставка IGN-1 (30 A);
  • 4, 5 — предохранители (15 А);
  • 6 — выключатель (замок) зажигания;
  • 7 — соединительная колодка;
  • 8 — комбинация приборов;
  • 9 — генератор;
  • 10 — стартер;
  • 11 — выключатель Дэу Ланос.

Электросхемы системы управления двигателем Daewoo Lanos:

  • 1 — плавкая вставка (30 А);
  • 2 — плавкая вставка (80 А);
  • 3 — реле дополнительного вентилятора системы охлаждения двигателя;
  • 4 — реле основного вентилятора системы охлаждения двигателя;
  • 5 — резистор;
  • 6 — электронный блок управления двигателем Daewoo Lanos;
  • 7 — электровентилятор системы охлаждения двигателя.

Электросхема соединения приборов освещения Дэу Ланос:

  • 1, 2, 3 — плавкие вставки (80 А);
  • 4, 15 — плавкая вставка (20 А);
  • 5, 9, 13, 14 — предохранители (10 А);
  • 6 — плавкая вставка (25 А); 7 — реле;
  • 8 — реле фар машины;
  • 10 — переключатель наружного освещения;
  • 11 — переключатель указателей поворота;
  • 12 — переключатель корректора фар;
  • 16 — корректор левой фары;
  • 17 — левая фара автомобиля;
  • 18 — корректор правой фары;
  • 19 — фара правая автомобиля Дэу Ланос.

Габаритный фонарь (правосторонний), лампа подсветки номера, задний фонарь капота багажника (Хэтчбек):

Лампы сигнала поворота и аварийной сигнализации автомобиля Дэу Ланос:

Лампа стоп-сигнала (Хэтчбек):

Лампа багажника, салона и сигнальный свет открытой двери Daewoo Lanos (хэтчбек):

Фонарь заднего хода и лампочка бардачка машины (Хэтчбек):

Электросхема звукового сигнала:

Электросхема работы часов Daewoo Lanos:

Схема переключателя стеклоочистителя машины:

Схема стеклоподъёмников Дэу Ланос (передние двери):

Электрическая схема тахометра и указателя температуры двигателя и уровня бензина на Ланосе:

Схема работы спидометра на втомобиле:

Электросхема сигнальных лампочек (стояночный тормоз, масло, генератор):

Сигнальные лампочки (подушки безопасности, ABS) и индикаторные (индикатор мощности, сервисная лампочка):

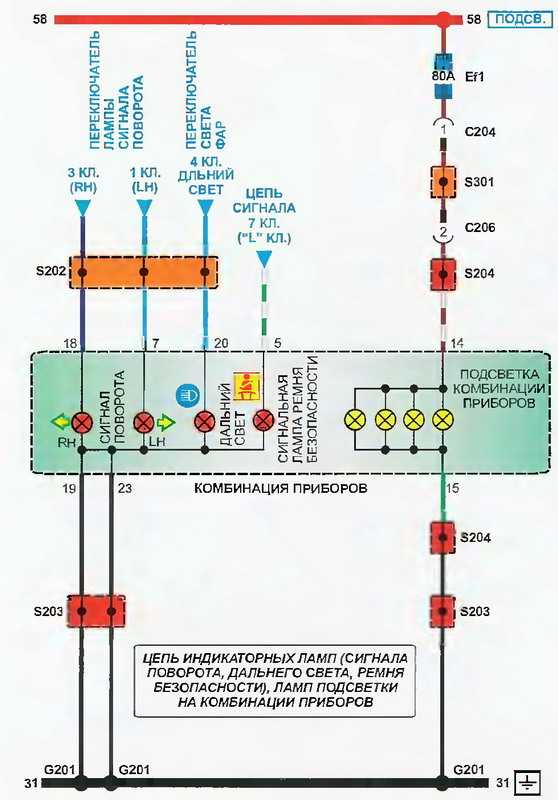

Схема индикаторных ламп Daewoo Lanos (сигнал поворота, дальний свет, ремень безопасности) и свет на панели приборов:

Электрическая схема реле АБС Дэу Ланос, привода гидравлического модуля и цепь датчика скорости автомобиля:

Электронный блок подушки безопасности и её цепь сигнальной лампы:

Немного истории Дэу Ланос

Daewoo Lanos — автомашина с переднем приводом, самая продаваемая марка авто держит свои позиции уже который год. Полномасштабное производство началось с 1998 года, хотя представили машину на Женевском автосалоне ещё в 1997. Модель проектировалась и выпускалась для замены Daewoo Nexia. Дизайнер кузова — итальянец Джорджетто Джуджаро. Сборка ЗАЗ. Выпускалось два кузова: седан и хэтчбек. Дэу Ланос начали продавать под маркой Chevrolet после того, как Daewoo присоединилась к концерну General Motors 30 апреля 2002 г. Авто постоянно модернизировали и улучшали.

Двигатель покупателю был на выбор: 1,3 л (70 л.с.), 1,4 л (75 л.с.), 1,5 (86 л.с.), 1,6 л «16-клапанники» (106 л.с.). КПП шла механическая, пятиступенчатая в различных модификациях.

Видео про краш-тест Daewoo Lanos (EuroNCAP):

Стандартная структура должностной инструкции автоэлектрика

Несмотря на то что должностную инструкцию каждая организация разрабатывает с учетом особенностей именно ее деятельности, основная структура документа остается неизменной и предусматривает несколько разделов:

Общие положения. Эта часть документа описывает основные условия трудовой деятельности автоэлектрика в организации. В частности, в этот раздел включается информация о требованиях, предъявляемых к претенденту на должность, о правилах его принятия в штат, увольнения и замещения. Кроме того, здесь же определяется место должности автоэлектрика в общей структуре предприятия, его непосредственный начальник и иные данные о должности.
Должностные права и обязанности работника. Это основной раздел документа, представленный перечнем трудовых обязанностей и прав сотрудника

При этом важно, чтобы и обязанности, и права работника были определены как можно более подробно. Такая тщательность упростит выполнение работником своих трудовых функций и облегчит его взаимоотношения с работодателем.
Ответственность работника

В этой части должностной инструкции определяются трудовые нарушения, за которые работник может быть наказан, и соответствующие виды наказания. Разрабатывая эту часть должностной инструкции, нужно помнить, что дисциплинарная и материальная ответственность сотрудника, установленная внутренними документами организации, не может быть строже, чем та, которую устанавливает трудовое и гражданское законодательство. В части же уголовной и административной ответственности не допускается отклонений от норм УК и КоАП соответственно ни в сторону ужесточения, ни в сторону смягчения.

Кроме указанного должностная инструкция должна содержать информацию:

  • о дате утверждения и руководителе, утвердившем ее;
  • должностных лицах, участвовавших в согласовании инструкции;
  • дате ознакомления сотрудника с документом.

Ремонт генератора своими руками

Большая часть неисправностей возникающих в генераторе решается банальной заменой того или иного узла. Собственно рассмотрим подробнее как можно отремонтировать автомобильный генератор своими руками и начнём с разборки:

  • Перед тем как начинать разборку генератора, потребуется произвести отметку положения крышек корпуса, для того что бы в последствии облегчить обратную сборку.
  • Далее снимается шкив

Аккуратно демонтируется щёткодержатель, для того что бы ни повредить токосъёмные щётки
Отсоединяются все возможные провода, и откручивается контактный болт расположенный, как правило, на задней крышке
После этого откручиваются корпусные болты, которые препятствуют съёму задней крышки, стоит отметить, что корпусные элементы прилегают достаточно плотно и будет необходимо приложить определённые усилия.
В завершении разборки корпуса производится демонтаж передней крышки и ротора. Достаточно часто крышку не получается снять усилием руки, поэтому разумно будет использовать следующий способ. Крышка устанавливается на два деревянных бруска и ротор выбивается не сильными ударами, нужно быть предельно осторожным, для того, что бы избежать повреждений.
В завершении производится отсоединение обмоток от диодного блока и демонтаж элементов.

После того как генератор окончательно разобран следует произвести проверку его составляющих для того что бы выяснить какой именно элемент подлежит замене:

  • Проверка обмотки статора на обрыв. Производится процедура с помощью АКБ и контрольной лампы. Фактически готовая система является стандартной «прозвонкой». Лампа поочерёдно подключается к выводам всех обмоток, при этом «звониться» обмотка должна во всех трёх случаях. Если же обнаружен обрыв, то обмотка подлежит замене.

Проверка статора на замыкание на корпус. Для этого так же применятся «прозвонка». Лампу нужно подключить к выводу обмотки, и провод от минуса АКБ на корпус статора. Соответственно если короткого замыкания нет, то лампа не загорится. В случае обнаружения пробоя потребуется заменить статор целиком. Дополнительно стоит осмотреть статор на предмет перегревов и после их обнаружения элемент так же необходимо заменить.
Проверить диодный мост несколько сложнее. Стоит отметить, что в нормальном состоянии диод пропускает напряжение только в одном направлении. А в случае возникшего обрыва прохождение тока будет невозможно. В ситуации, когда при проверке диод пропускает ток в оба направление – это говорит о том, что в нём произошло короткое замыкание. В любом случае, диодный мост нужно менять целиком, т.к. заменить отдельно один диод не всегда возможно, да и добиться заводского качества так же достаточно сложно.
Проверка сопротивления ротора. Осуществлять проверку сопротивления нужно между двумя кольцами. В нормально состоянии оно будет составлять от 4 до 4.5 Ом. Производить измерение можно как аналоговым омметром, так и цифровым мультиметром.

Источник

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

  • магнитный статор;
  • вал с якорем;
  • втягивающее реле с компонентами (электромагнит, сердечник, контакты);
  • щеткодержатель с щетками;
  • бендикс с шестерней;
  • вилка;
  • элементы корпуса.

1.Устройство системы пуска двигателя

В обычной системе пуска двигателя можно выделить три основных механизма

  1. Электромотор – создает вращающий момент.
  2. Система привода – передает вращение на двигатель.
  3. Электромагнитный включатель – приводит ведущую шестерню стартера в зацепление с ободом маховика, а также дает электрический ток в электромотор.

Рассмотрим электромотор системы пуска, создающий вращающий момент. Корпус электромотора выполнен из стали и имеет внешний вид цилиндра. Внутри корпуса имеются обмотки возбуждения, намотанные вокруг сердечников, прикрепленных к корпусу. Эти обмотки выполнены из толстой токопроводящей проволоки, способной выдержать сильный электрический ток. Обмотки генерируют электромагнитное поле, способное вращать якорь стартера. Одним из элементов якоря является сердечник, с канавками вдоль которого располагаются витки обмоток якоря. Оба конца каждой обмотки подключены к коллектору. Вращающие моменты, создаваемые каждой из обмоток, складываются, чтобы можно было вращать якорь, точнее вал якоря. Если посмотреть на стартер со стороны коллектора, то на якоре видно щеткодержатель.

Якорь стартера  состоит из вала, сердечника с пазами на которые устанавливается обмотка стартера. Для подробного изучения предлагаю воспользоваться схемой устройства якоря стартера.
Втягивающее реле  служит для подачи тока на мотор стартера и вводит бендикс в зацепление с маховиком для запуска двигателя. Устройство втягивающего реле, неисправности тягового реле. Как определить неисправности втягивающего реле?

Рассмотрим, как устроен щеткодержатель в щеткодержателе объединены 4 щетки, прижимаемые к коллектору. Две из четырех щеток находятся в изолированных оправках и соединены с обмотками якоря и далее через коллектор с обмотками возбуждения. Те и другие заземлены на корпус.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

  1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
  2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
  3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
  4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
  5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

  1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
  2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
  3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
  4. Выход из строя или проблемы в работе регулятора.
  5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
  6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
  7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
  8. Различные повреждения кабелей зарядной сети.

Схема замера напряжения на клеммах АКБ

Особенности запуска двигателя в зимних условиях

В зимнее время бывает трудно запустить двигатель. Масло густеет, а значит провернуть его труднее. Также часто подводит аккумулятор.

При минусовой температуре внутреннее сопротивление аккумулятора повышается, батарея садится быстрее, также неохотно отдает нужный пусковой ток. Для успешного пуска двигателя зимой АКБ должна быть полностью заряжена и не должна быть замерзшей. Дополнительно нужно следить за контактами на клеммах.

Вот несколько советов, которые помогут запустить двигатель зимой:

  1. Перед включением стартера на холодную включите дальний свет на несколько секунд. Это запустит химические процессы в батарее, так сказать, «разбудит» аккумулятор.
  2. Не крутите стартер больше 10 секунд. Так батарея быстро садится, особенно на морозе.
  3. Выжмите полностью педаль сцепления, чтобы стартеру не нужно было крутить дополнительные шестерни в вязком трансмиссионном масле.
  4. Иногда могут помочь специальные аэрозоли или «стартерные жидкости», которые впрыскивают в воздухозаборник. При исправном состоянии мотор заведется.

Тысячи водителей ежедневно заводят свои моторы и едут по делам. Начало движения возможно благодаря слаженной работе системы запуска двигателя. Зная ее устройство, можно не только запускать двигатель в самых разных условиях, но и подобрать нужные компоненты в соответствии с требованиями именно к вашему автомобилю.

Генератор Хендершота

Свободная энергия, возможно, открыла свой секрет американскому физику. В 1928 году он продемонстрировал широкой общественности устройство, которое сразу окрестили бестопливным генератором Хендершота. Первый прототип работал только при правильном расположении прибора согласно магнитному полю Земли. Мощность его была невелика и составляла до 300 Вт. Учёный продолжал работать, совершенствуя изобретение.

Однако в 1961 году его жизнь трагически оборвалась. Убийцы учёного так и не понесли наказание, а само уголовное производство по факту только запутало расследование. Ходили слухи, что он готовился запустить серийное производство своей модели.

Устройство настолько просто в исполнении, что его сможет сделать практически любой желающий. Последователи изобретателя недавно выложили в сеть информацию о том, как собрать генератор Хендершота «Свободная энергия». Инструкция в качестве видеоурока наглядно демонстрирует процесс сборки устройства. С помощью этой информации можно за 2,5 – 3 часа собрать это уникальное устройство.

Электрооборудование автомобилей ВАЗ

У таких автомобилей как ВАЗ-классика различных моделей (ВАЗ 2101- 07) схема электрооборудования самая простая, особенно у машин с карбюраторными двигателями. Особой сложностью не отличается и электрооборудование автомобилей ВАЗ-2108-09 (карбюратор).

На автомобилях ВАЗ 2101-07 ранних выпусков устанавливается электрооборудование с простейшей системой зажигания (СЗ), в состав которой входит:

  • свечи зажигания;
  • высоковольтные провода с наконечниками;
  • трамблер (прерыватель-распределитель);
  • катушка зажигания.

На подобной системе СЗ в прерывателе трамблера установлена контактная группа, а чтобы контакты меньше подгорали, в схему включен конденсатор. На более поздней «Классике» стала применяться бесконтактная СЗ – в схему был дополнительно включён коммутатор, а в трамблере вместо контактной группы прерыванием стал управлять датчик Холла.

На последних выпусках ВАЗ-классика зажиганием управляет электронный блок, в схеме СЗ есть датчики:

  • холостого хода;
  • положения дроссельной заслонки;
  • положения коленвала;
  • массового расхода воздуха.

На карбюраторных ВАЗ 2108-09 также применялась простая СЗ, но уже с первых выпусков машин в схему был включён коммутатор и трамблер с датчиком Холла.

В схеме электрооборудования автомобилей ВАЗ также присутствует генератор, стартер, замок зажигания, электрическая проводка, блок предохранителей и прочие элементы. В современных автомобилях ВАЗ, таких как Chevrolet Niva, Lada Калина, Ларгус, Приора, Гранта, Datsun Mi-Do или On-Do используется система зажигания с электронным блоком управления, но в целом схема электрооборудования в этих машинах от более старых моделей принципиально ничем не отличается.

Что они содержат?

Специализированное сопротивление, изменяющее ток электридвигателя печки, и, соответственно, скорость обдува.
Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.
Обычно встраивается в его механизм. Входные цепи Зачастую для тех людей, которые приблизительно понимают, как читать электрические схемы автомобиля, входные цепи каскада не требуют никаких пояснений.
Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы. Элементы, подсоединённые к одному напряжению цепи, называются ветвью

Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Бесконтактные датчики более надежны, но привередливы к напряжению бортовой сети.
Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе

Электросхема — это специализированное графическое изображение, на котором демонстрируются пиктограммы различных элементов, находящихся в определенном порядке в цепи, а также связанных между собой параллельно или же последовательно.

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить , ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству

К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку. Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится.

Прикуриватель, выведенный в салон. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом.
Автоэлектрика. Условные обозначения

Головка блока цилиндров двигателя Шевроле Ланос 1.5

Головка блока цилиндров Шевроле Ланос 8 клапанов отлита из алюминиевого сплава, общая для всех четырех цилиндров. Головка центрируется на блоке двумя втулками и крепится десятью болтами. Между блоком и головкой блока цилиндров установлена уплотнительная прокладка.

На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана. Приводит клапаны в движение распределительный вал. Распределительный вал — чугунный, вращается на пяти опорах (подшипниках) в алюминиевом корпусе подшипников, который крепится к верхней части головки блока цилиндров.
