Принцип работы вакуумного усилителя тормозов

Проверка аккумулятора

Проверка батарея начинается с внешнего осмотра

Если выработать привычку, каждый раз акцентировать внимание на целостность корпуса, появлении окисления на клеммах выводов, когда открывается капот, можно избежать досадных случаев, когда невозможно завести машину. «Умирание» аккумулятора происходит не за один день

Если клемма слабо прикручена к токовыводу, на поверхности начинается активное окисление. Масло, электролит, грязь следует снимать с поверхности узла регулярно. Работоспособность аккумулятора постепенно ухудшается, если батарея теряет заряд из-за токопроводящего налета.

При работающем моторе можно проверить исправность регулятора напряжения и зарядку аккумулятора от генератора. Для проверки аккумулятора понадобятся:

  • Мультиметр, которым проверяется напряжение на батарее. Этот прибор покажет степень заряженности аккумулятора, поможет определить, какая из банок вышла из строя.

Нагрузочная вилка. Альтернативный инструмент, который покажет степень заряженности.

Ареометр определит плотность электролита.

Краткий обзор важных систем и агрегатов устройства авто

Итак, согласно схеме общего устройства машины, она работает следующим образом.

Благодаря кузову все узлы устройства собраны вместе. Системы работают синхронно и слаженно. За запуск двигателя отвечает аккумулятор. Последний выдает искру, из-за которой воспламеняется бензин в камере сгорания. Детонация запускает движение поршней в моторе. Двигатель, с помощью трансмиссии (если максимально просто, это сила, которая крутит колеса) передает энергию на колеса. За плавность и исправность хода отвечает ходовка. Машина едет или останавливается. Эти процессы контролируются педалями «газ» и «тормоз». В автомобилях с механической коробкой передач есть еще педаль «сцепление» (об этом чуть ниже). Чтобы работали все лампочки и датчики, а также исправно функционировал бортовой компьютер, генератор вырабатывает ток.

Водитель, сидя за рулем в комфортабельном салоне, не видит и не ощущает всю сложность технического устройства автомобиля. Он лишь поворачивает ключ в замке, переключает рычаг коробки, давит педали, крутит руль, да жмет кнопочки на панели. Ну, и контролирует уровень топлива в баке. Сказка, да и только!

Однако, все же, если он хочет понимать устройство автомобиля, хотя бы на уровне «для начинающих», должен разбираться еще в некоторых механизмах.

Важным элементом схемы и устройства автомобиля является движок (или мотор). Они бывают внутреннего сгорания (на бензине или газе) и электрические. Первые подразделяются еще на десяток подвидов, но мы туда углубляться не станем.

Не менее значимой частью управления считается тормозная система. Она бывает стояночная (чтобы фиксировать авто на неровной поверхности) и рабочая (предназначена для временной или полной остановки, а также для снижения скорости движения);

Коробка передач. Речь идет о знакомых каждому водителю терминах «механика» или «автомат», если грамотно – МКПП и АКПП. Еще бывает роботизированная коробка (некий микс первых двух), но она не получила широкого распространения. Автоматом управлять проще, поскольку он сам контролирует скорость и нагрузку на машину, в такой машине нет педали сцепления. В случае же с механикой, водитель, с помощью последнего, самостоятельно переключает скорости, следя за нагрузкой на авто.

Что такое сцепление? Как работает данный элемент устройства? Вы когда-нибудь задумывались, почему, когда мы заводим тачку, она сразу не едет. Почему при заведенном двигателе она стоит на месте, пока мы не переключим скорость и не нажмем на педаль газа (тормоза и сцепления, потом газа при МКПП)? Сейчас попробуем объяснить:

  1. Силовой агрегат (движок) авто оснащен маховиком и коленвалом. На самом деле, там внутри сложная система шестеренок, валов и зубьев, но чтобы углубиться в детали этой конструкции, нужно обладать хотя бы минимальным запасом специальных знаний. А потому, мы стараемся объяснять проще.
  2. Со стороны маховика к мотору прикреплена коробка передач со сцеплением.
  3. Завод автомобиля происходит на «нейтралке» (нейтральная передача), при которой зубья коленчатого вала выведены из зацепления. Другими словами, вал коробки вращается вхолостую, крутящая сила, пока, не передается на колеса.
  4. Чтобы начать двигаться, нужно выжать сцепление. Оно спровоцирует плавное сочленение шестеренок маховика с трансмиссией. Далее, следует включить первую скорость. Начнется движение всего механизма, можно жать педаль газа. В автомобилях с АКПП весь этот процесс выполняется автоматически, без участия водителя.

Ну что же, мы разобрали базовые элементы конструкции и устройства современного автомобиля, постарались объяснить все максимально доступно и просто. Теперь вы понимаете, каким образом тачка едет, почему работает двигатель, за что отвечает тот или иной агрегат.

Мало кто поспорит, управлять современной машиной, да еще с АКПП – одно удовольствие. Но это – только если соблюдать рекомендации по уходу, относиться к авто бережно, вовремя проходить ТО и реагировать на малейшие неисправности.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод — это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Лучшие гидравлические тормоза на велосипед

На сегодняшний день производители систем торможения для велосипедов могут полностью удовлетворить запросы даже самых взыскательных потребителей

Дешево и сердито? Берите механику! Нужно что-то более эффективное и надежное, как автомат Калашникова? Обратите внимание на гидравлику. Кстати, в последнее время она все чаще стала появляться в средней ценовой категории, поэтому истинные поклонники велоспорта могут найти подходящее оборудование для своего железного коня

Clim 8 Clark’S

Понятно, что в этом многообразии неопытному велосипедисту разобраться будет сложно, поэтому мы подготовили краткий гайд по лучшим фирмам-производителям:

  • Shimano. Бренд уже давно четко ассоциируется с велосипедами и их комплектующими. Компания выпускает надежные тормоза, в том числе и гидравлические. Недавно фирма обновила линейку Deore, улучшив и без того четкую работу цилиндра. Если позволяют средства (полная комплектация обойдется примерно в 5-7 тысяч рублей), можно приобрести Shimano Deore – гидравлическая тормозная система, отличающаяся превосходной отзывчивостью и надежностью.
  • Clim 8 Clark’S. Бюджетный вариант, приспособленный к работе в различных погодных условиях. Это полноценный многоцилиндровый тормоз. Немного может смутить дизайн ручек, но этот нюанс с лихвой компенсируется красотой армированных кевларом гидрошлангов.

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

  1. Двигатель;
  2. Кузов;
  3. Шасси;
  4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

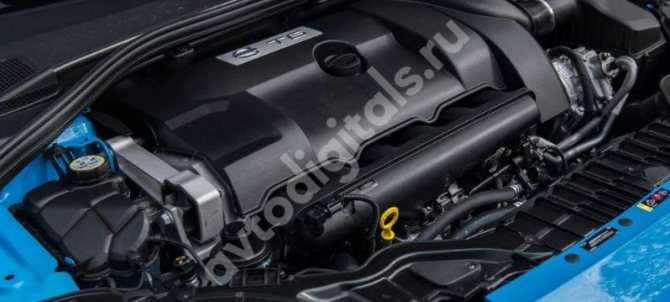

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

  • Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
  • Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
  • Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Конструкция и алгоритм работы

Первые легковые машины, выпускавшиеся в прошлом веке, не оснащались «вакуумниками». Для резкого замедления авто в случае экстренного торможения педаль приходилось надавливать с усилием порядка 80 кг. Устройство вакуумного усилителя тормозов, устанавливаемого на современные транспортные средства, позволяет снизить упомянутое усилие до легкого нажатия.

Чтобы диагностировать неисправности данного узла, нужно знать его конструкцию и принцип действия. Усилитель представляет собой цилиндрический корпус из металла, внутри которого размещены следующие элементы:

  • диафрагма, подталкиваемая возвратной пружиной;
  • воздушный клапан с двумя каналами – атмосферным и вакуумным;
  • в центре корпуса установлен шток, соединенный одним концом с педалью тормоза, вторым – с главным цилиндром, к нему же прикреплена диафрагма;
  • патрубок подвода разрежения от впускного коллектора двигателя, подключенный к обратному клапану.

По сути, корпус «вакуумника» разделен мембраной на 2 отдельных камеры. К первой подводится разрежение от силового агрегата, во второй давление воздуха равняется атмосферному. Камеры сообщаются между собой через каналы воздушного клапана, поочередно открывающихся при нажатии и отпускании педали водителем.

Классический вакуумный усилитель тормозов работает по такому алгоритму:

  1. Пока водитель не активирует тормозную систему, обе камеры сообщаются посредством вакуумного канала. Поскольку давление в них одинаковое, толкатель и шток остаются неподвижными.
  2. После нажатия педали шток перемещается вперед и связь двух камер через вакуумный канал прерывается. Клапан открывает другой проход, соединяющий атмосферную камеру с наружным воздухом.
  3. Из-за разницы давлений диафрагма изгибается в сторону разрежения, тем самым помогая давить на толкатель и поршень основного гидроцилиндра.
  4. Когда шофер снимает ногу с педали, клапан производит обратное действие – перекрывает атмосферный канал и открывает вакуумный. Давление в камерах уравнивается, пружина отбрасывает мембрану в первоначальное положение.

Если тормозная педаль удерживается водителем в нажатом состоянии, диафрагма тоже останавливается и воздействует на шток постоянным усилием. Благодаря описанному принципу действия ВУТ работа шофера существенно облегчается, а система реагирует на педаль значительно быстрее.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Рекомендуем: Чем отличается стойка от амортизатора

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

  • корпус;
  • толкатель;
  • возвратная пружина;
  • диафрагма;
  • шток поршня тормозного цилиндра;
  • следящий клапан.

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

  • Когда педаль отпущена – с вакуумной камерой.
  • Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Ремонт поломок в ТС

Во избежание внештатных ситуаций на дороге необходимо следить за ТС и проводить диагностику в положенные сроки. При обнаружении поломок проводить ремонт.

Неисправности в ТС и способы их устранения на автомобилях ВАЗ 2108, 2109 и 21099.

Увеличенный рабочий ход педали тормоза

Утечка жидкости из цилиндров

Заменить вышедшие из строя детали цилиндров,промыть и просушить колодки, диски и барабаны, а также сделать профилактику системыгидропривода

Воздух в ТС

Удалить воздух из системы

Повреждены резиновые уплотнительные кольца в ГТЦ

Заменить кольца и произвести прокачку системы

Повреждены резиновые шланги гидропривода

Заменить элементы и прокачать систему

Повышенное биение тормозного диска (более 0,15 мм)

Отшлифовать диск. Если его толщина менее 10,8 мм, потребуется замена

Утечка жидкости черезуплотнительные кольца толкателя РД

Заменить уплотнительные кольца

Недостаточная эффективность торможения

Замасливание накладок на колодках механизмов

Зачистить накладки металлической щеткой, применяя теплую воду с моющими средствами. Устранить причину попадания жидкости или смазки на колодки

Заклинивание поршней в цилиндрах

Убрать причины заклинивания, поврежденные детали заменить и прокачать систему

Полный износ накладок и колодок

Заменить колодки

Перегрев механизмов

Немедленно остановиться и дать остынуть механизмам

Применение колодок снесоответствующими накладками

Применять колодки, только рекомендуемыезаводом-изготовителем

Неправильная регулировка РД

Отрегулировать привод РД

Потеря герметичности одного из контуров (сопровождается частичным провалом педали)

Заменить поврежденные детали, прокачать систему

Неполное растормаживание всех колес

Отсутствует свободный ход педали

Отрегулировать свободный ход педали

Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра

Отрегулировать выступание (1,25-0,2 мм) регулировочного болта

Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т.п.

Тщательно промыть всю систему тормозной жидкостью, заменить резиновые детали

Заклинивание поршня главного цилиндра

Проверить и при необходимости заменить главный цилиндр

Притормаживание одного колеса при отпущенной педали тормоза

Поломалась или ослабла стяжная пружина колодок заднего тормоза

Заменить пружину

Заедание поршня в цилиндре вследствие загрязнения или коррозии корпуса цилиндра

Разобрать цилиндр, очистить и промыть детали, поврежденные заменить

Разбухание уплотнительных колец цилиндра из-за попадания в жидкость бензина, минеральных масел и т. п.

Заменить кольца, промыть тормозной жидкостью систему гидропривода

Нарушение положения суппорта относительно диска при ослаблении болтов крепления направляющей колодок к поворотномукулаку

Затянуть болты крепления, при необходимости заменитьповрежденные детали

Неправильная регулировка стояночной ТС

Отрегулировать стояночную тормозную систему

Занос или увод автомобиля в сторону при торможении

Заклинивание поршня цилиндра

Проверить и устранить заедание поршня в цилиндре, при необходимости заменить поврежденные детали, прокачать систему

Закупоривание какой-либо стальной трубки вследствие вмятины или засорения

Заменить трубку или прочистить ее и прокачать систему

Загрязнение или замасливание дисков, барабанов и накладок

Очистить детали механизмов

Неправильная регулировка привода РД

Отрегулировать привод

Неисправен РД

Отремонтировать или заменить регулятор

Нарушены углы установки колес

Отрегулировать углы установки колес

Разное давление в шинах

Установить нормальное давление

Не работает один из контуров ТС (сопровождается ухудшением эффективности торможения и увеличенным ходом педали)

Заменить поврежденные детали

Особенности конструкции дисков

Обычно диски изготовлены из чугуна, обладающего хорошей износостойкостью, твёрдостью и приемлемым коэффициентом трения. Для гражданских автомобилей этого вполне достаточно, но там, где требуется повышенная мощность и температурная стойкость, используются особые приёмы:

  • в качестве материала для дисков может быть использована легированная сталь, которая лучше ведёт себя при высоких температурах, меньше деформируется после термоциклирования и обладает лучшей механической прочностью;
  • в особых случаях диск может быть изготовлен из специальных материалов, например, углепластиков, они прочнее стали, меньше весят и обладают повышенным коэффициентом трения;
  • для улучшений теплоотвода диски снабжаются внутренней вентиляцией, при вращении воздух прогоняется через полости с отлитыми там аэродинамическими элементами;
  • улучшение условий работы в тонком слое между накладками колодок и поверхностью диска достигается выполнением в последнем перфорации, отводящей разогретые продукты износа, образующиеся газы, и дополнительно охлаждающей самую горячую зону контакта.

Диск подвержен износу, поэтому с достижением минимально допустимой толщины он подлежит обязательной замене. Слишком тонкий диск теряет прочность и заставляет поршни выходить из цилиндров на нерасчётное расстояние, что чревато потерей герметичности.

Самые распространённые причины преждевременного выхода дисков из строя – это биение в результате остаточной температурной деформации и образование трещин. Обеспечение безопасности требует регулярного осмотра дисков при каждом ТО с замером толщины. Измерять надо рабочую зону, поскольку диски изнашиваются неравномерно, по краю почти всегда образуется буртик. Иногда его механически удаляют при замене колодок.

Типы тормозных систем у разных моделей легковых автомобилей

Попробуем разобраться какие типы тормозных систем эксплуатируются на легковых автомобилях. Существуют следующие разновидности тормозных систем легковых автомобилей: рабочая (она же основная), запасная, парковочная (стояночная), вспомогательная (ABS), исключающая блокировку колёс машины при торможении, уменьшая тормозной путь и увеличивая управляемость во время снижения скорости.

Далее разберем подробнее устройство различных тормозных систем легкового автомобиля. В основе лежат механизмы торможения и их приводы. Сам тормозной механизм нужен для создания определенного усилия, которое приводит к замедлению либо остановке машины. Он расположен на ступице колеса, при повышении давления в замкнутой системе колесные цилиндры прижимают колодки к стенкам барабанов либо поверхности дисков, под действием силы трения скорость движения снижается, это получается за счёт того, что одна часть неподвижна (тормозные колодки), а другая часть совершает вращательные движения (тормозной барабан либо диск).

Применяются различные типы приводов тормозной системы на разных легковых автомобилях:

  1. Механический: работает за счёт тросов и рычагов, в основном используется для парковочного тормоза.
  2. Гидравлический: работает за счёт колебания давления тормозной жидкости в герметичном контуре.
  3. Пневматический: для перемещения колодок используется воздух.

В большинстве транспортных средств почти всегда, кроме ручника, применяется гидравлический привод систем торможения.

Гидропривод состоит из:

  1. Главного тормозного цилиндра.
  2. Колесных (рабочих) тормозных цилиндров.
  3. Вакуумного усилителя.
  4. Некоторые авто оснащены блокомABS.
  5. Регулятора давления задних тормозов (для машин без ABS).
  6. Рабочих контуров.

Назначение главного тормозного цилиндра — преобразовать усилие, приложенное к тормозной педали, в давление жидкости в тормозных контурах.

Вакуумный усилитель позволяет создать большее давление при меньшем усилии при нажатии на педаль тормоза. Это делает вождение более комфортным.

Регулятор давления предотвращает движение юзом, обеспечивает равномерное торможение передней и задней оси путем уравнивания давления в заднем контуре.

Контуры— это трубки, доставляющие тормозную жидкость ко всем колесным тормозным цилиндрам, что обеспечивает прижимание колодок.

Во многих автомобилях совместно с гидравлической системой работают вспомогательные электронные:

  1. Антиблокировочная система, ABS. Предотвращает блокировку колёс во время снижения скорости, делая машину более контролируемой и управляемой.
  2. Система курсовой устойчивости, ESC. Это система динамической стабилизации, она не даёт автомобилю отклонится от заданной траектории при резком маневрировании.
  3. Усилитель экстренного торможения, BAS. Уменьшает время срабатывания тормозов при экстренном торможении, сокращая тормозной путь.
  4. Система, распределяющая тормозные усилия, EBD. Распределяет усилие на каждое из колес в зависимости от скорости его движения.

Рассмотрим особенности компоновки тормозных систем современных легковых автомобилей:

  • Поосевая компоновка самая простая. Один контур в ней отвечает за передние колёса, другой — за задние. Достоинство состоит в исключении движения в сторону при одном рабочем контуре. Недостаток: если повреждается передний контур, эффективность торможения снижается не менее, чем на 65%.
  • Диагональная компоновка. В ней один контур отвечает за правое переднее и левое заднее колеса, второй —левое переднее и правое заднее колеса. Преимущество такого контура в равномерном распределении тормозящего усилия. Но при повреждении любого из контуров эффективность торможения падает на 50%.
  • Полная компоновка. В ней один контур отвечает за четыре колеса, другой —за передние. При такой компоновке система торможения передних колес всегда остается в работоспособном состоянии, что обеспечивает возможность безопасной остановки.

Как научиться разбираться в машинах с нуля? Подробное

Как научиться разбираться в автомобилях внутри, снаружи и под капотом?

Умение разбираться в машинах — понятие довольно широкое. Для кого-то достаточно отличить одну модель от другой. Те же люди, профессия которых связана с автомобилями, вкладывают в это понятие гораздо более широкий смысл:

  • тип кузова;
  • класс автомобиля;
  • тип двигателя — инжектор, карбюратор, дизель, одно- или двухтактный, гибридный, электромобиль;
  • трансмиссия — механика, автомат, вариатор, роботизированная, преселективная (с двойным сцеплением).

Если вы работаете, например, в компании, торгующей запасными частями, или в автомагазине, то по должностной инструкции просто обязаны обладать широкими знаниями:

  • досконально знать модельный ряд того или иного автопроизводителя — то есть должны знать в чем разница между различными двигателями, к примеру ВАЗ-2104 — ВАЗ-21073, ВАЗ-21067, их объем, топливо, особенности;
  • технические особенности различных агрегатов;
  • особенности конструкции и устройства.

Если вам когда-либо приходилось покупать запчасти, то знаете, что хорошему специалисту достаточно показать ту или иную запчасть — рабочий тормозной цилиндр, шестерню второй передачи, главный или промежуточный вал КПП, тросик сцепления, выжимной подшипник, диск фередо — он без проблем назовет их марку, скажет от какой это машины, а самое главное — точно скажет, что это такое. Также он без труда подберет нужную вам деталь по каталогу — от уплотнительного резинового колечка или манжеты, до трамблера в сборе или кулисы коробки передач.

Понятно, что такое умение приходит только с опытом. Мы же попытаемся на нашем сайте Vodi.su дать основные рекомендации.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
