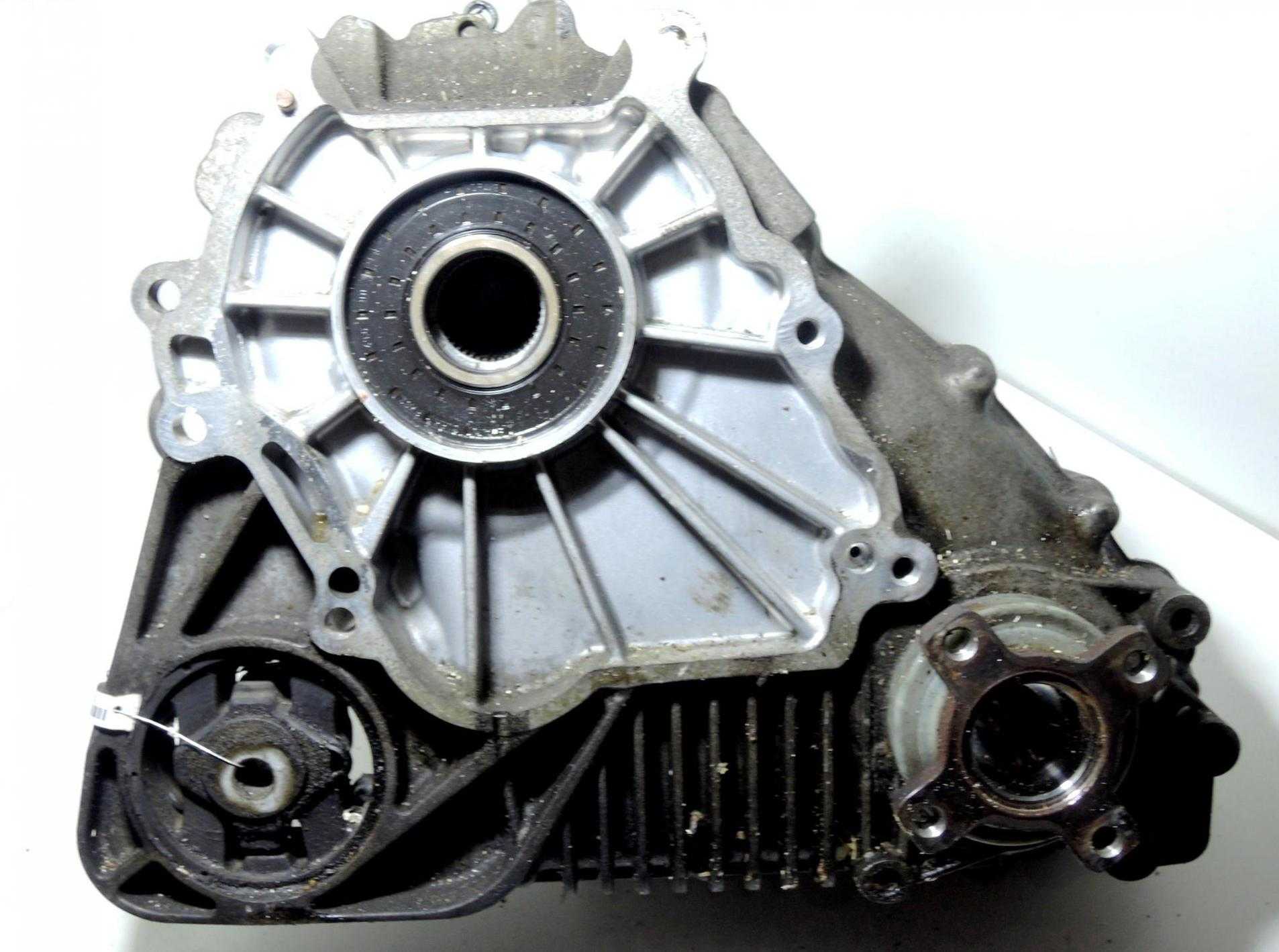

Назначение раздаточной коробки автомобиля

Что такое раздатка


Что такое раздатка
В функции раздаточной коробки, или раздатки, входит распределение крутящего момента от двигателя на ведущие мосты автомобиля с полным приводом на две или более осей.

Типы раздаточных коробок
Существует несколько типов раздаточных коробок, различающихся в зависимости от назначения автомашины, на которой они устанавливаются. Принято выделять три основных типа раздаток: по расположению валов привода ведущих мостов — с соосными и несоосными валами; по приводу ведущих мостов — с блокированным и дифференциальным приводом; — по числу передач — одно-, двух- или трехступенчатые.

Автомобили, оборудованные системой полного привода, обязательно оснащаются раздаточной коробкой.

Устройство раздаточной коробки и назначение ее деталей
Несмотря на некоторые отличия, можно выделить общее в устройстве всех раздаток.

Коробка состоит из:

ведущего вала;

межосевого дифференциала;

механизма блокировки межосевого дифференциала;

вала привода задней оси;

цепной (или зубчатой) передачи;

понижающей передачи;

вала привода передней оси.
Крутящий момент передается ведущим валом от коробки передач к раздатке. В функцию межосевого дифференциала входит распределение крутящего момента между осями. Это дает им возможность вращаться с разными угловыми скоростями.

Симметричный межосевой дифференциал поровну распределяет крутящий момент между осями. Несимметричный осевой дифференциал распределяет тот же момент в определенном соотношении. Межосевой дифференциал не применяется в раздатках, установленных в системах полного привода с автоматическим и ручным подключением.

Механизм блокировки межосевого дифференциала предусматривает полное или частичное его отключение, благодаря чему обеспечивается жесткое соединение передней и задней осей между собой и полная реализация полноприводных возможностей автомобиля. Блокировка дифференциала может осуществляться вручную или автоматически.

Вал привода задней оси устанавливается соосно к ведущему валу. Функция цепной, или зубчатой, передачи заключается в обеспечении доставки крутящего момента на переднюю ось.

Цепная передача состоит из ведущего и ведомого колес и приводной цепи. Наряду с цепной, в раздаточной коробке может быть использована цилиндрическая зубчатая передача.

Понижающая передача служит увеличению крутящего момента при движении автомобиля по бездорожью. Она выполнена в форме планетарного редуктора и устанавливается в раздаточных коробках внедорожников.

Раздатки автомобилей с системой полного привода с ручным подключением предусматривают возможность использования передней оси. Раздаточные коробки постоянного полного привода включают функцию отключения переднего вала (оси).

Конструкция раздаточной коробки определяет режимы ее работы. Это может быть:

включение заднего моста;

включение двух мостов;

включение двух мостов с блокировкой межосевого дифференциала;

включение двух мостов на понижающей передаче с блокировкой межосевого дифференциала;

включение двух мостов при автоматической блокировке межосевого дифференциала.
Переключить режимы работы раздаточной коробки можно при помощи рычага управления, поворотного переключателя или кнопок панели приборов.

Характерные поломки раздаточной коробки
Раздаточная коробка – сложный технический узел автомобиля, поэтому и причин его выхода из строя может быть множество.

Признаками поломки раздатки служат воющий звук при движении автомобиля на большой скорости, вибрация пола кузова в момент старта и разгона. Появившийся шум при повороте или пробуксовке колес также свидетельствует о проблемах в работе раздаточной коробки.

Довольно частыми поломками раздаточной коробки являются блокировка дифференциала и самопроизвольное выключение передач.

Во всех подобных случаях стоит сразу обратить на это внимание и обратиться к специалистам. Рубрика: Последние новости, Советы специалистов. Рубрика: Последние новости, Советы специалистов

Рубрика: Последние новости, Советы специалистов

Почему этот вид КПП называют раздаткой

Это совмещение двух видов КП – обычной и раздаточной. С целью передачи большего крутящего момента колёсам во время движения на небольшой скорости движения, раздатка оборудована демультипликатором или работает на понижение передач в необходимый момент. Эта функция необходима для того, чтобы преодолевать труднодоступные участки (бездорожье, песок, камни, грязь, снег). Также авто, оборудованные подобными КПП, способны вытащить иные, застрявшие ТС с грязи или преодолеть самые сложные и крутые склоны.

Отметим, что данный агрегат отсутствует у кроссоверов! Исключительно по той причине, что они не предназначаются для езды в подобных условиях.

Демультипликатор – это дополнительная коробка, которая служит для того, чтобы сохранить большой крутящий момент, но при этом снизить скорость вращения валом. Оснащения демультипликатором предусматривает увеличение скоростей на КПП в два или три раза.

Ну что же, теперь вам известно, что же представляет собой раздаточная коробка, как она работает и зачем нужна. Автомобили, оснащённые ей, универсальны. Они подходят как для ежедневной езды по делам, так и для путешествий по бездорожью.

Как правильно пользоваться раздаткой на ниве 2121

Только взял Нивыча 21213.Раздаткой пользоваться не умею,хотелось бы узнать у опытных «нивоводов» как и что.

  • Yaroslava_Saleev
  • 03 мая 2012, 09:11
  • Makssh_Lukinih
  • 03 мая 2012, 09:16
  • v
  • Husen_Kraft
  • 03 мая 2012, 09:17
  • v
  • Sasha_Zyuzin
  • 04 мая 2012, 00:39
  • v
  • Andryushka_Konaman
  • 04 мая 2012, 10:45
  • v

объяснили человеку,как пользоваться выключателем, а что он дает не сказали! рычаг дифференциала — при положении заблокирован (ручка ближе к водителю)дает одинаковый момент на передний и задний, в результате чего, если вывешено, скажем переднее левое колесо,момент, переданный зад мосту, сдвигает машину с места. и так, соответственно, со всеми вариантами вывешивания одного из колес. увы дифференциал блокируется только между мостами. из диагонального вывешивания ( когда по 1 колесу от мостов не имеет сцепление) так уже не выйдешь. блокировать можно только в грязи, чтобы не было большого износа резины. на асфальте дифф ДОЛЖЕН быть РАЗБЛОКИРОВАННЫМ, в противном случае возможен занос. теперь про второй рычаг. от водителя положение пониженная передача, в сторону водителя повышенная. грубо говоря это и есть коробка передач, только без сихронизаторов(поэтому на ходу ей лучше не пользоваться). когда включена пониженная, все 5 скоростей обычной коробки как бы делятся на 2. т.е. 1 пониженная =0.5 приблиз обычной первой. используется это в том случае, когда нужно заехать на очень крутой подъем, либо вытащить что то тяжелое. понижайка в таких ситуациях бережет и движку и сцепление.

а вообще я сам до всего доходил методом тыка. только учиться понижайкой в пробках не советую. разгоняешься слишком быстро свернуть ветку

  • Yaroslava_Saleev
  • 04 мая 2012, 13:06
  • v

Никита > Лукиных сегодня в 9:55 Короткий рычаг (тот что ближе к мотору) блокировка межосевого дифференциала. на себя заблокирован, от себя разблокирован. длинный рычаг (ближе к водителю) понижающая передача. На себя высшая, по середине нейтраль, от себя соответственно пониженая. все просто:)

Спасибо,но это я и сам знаю,мне нужно-где,когда и какой рыч включать. свернуть ветку

ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ

Рычаги раздаточной коробки и их положения

Рычаг переключения передач в раздаточной коробке может занимать следующие положения:

Н — низшая передача;

N — нейтральное положение;

В — высшая передача.

Рычаг блокировки дифференциала в раздаточной коробке может занимать следующие положения:

Р — дифференциал разблокирован;

Б — дифференциал заблокирован. При переводе рычага в это положение в комбинации приборов загорается сигнализатор, предупреждающий о блокировке дифференциала.

ПРИМЕЧАНИЕ Переключение передач с низшей на высшую и блокировку дифференциала можно производить в движении при выключенном сцеплении.

Низшую передачу в раздаточной коробке рекомендуется включать после полной остановки автомобиля и с отключенным от трансмиссии двигателем.

Для преодоления труднопроходимых участков дороги заблаговременно блокируйте дифференциал. Не блокируйте дифференциал в тот момент, когда колёса автомобиля пробуксовывают. После преодоления таких участков дифференциал разблокируйте — движение автомобиля по хорошим дорогам с блокированным дифференциалом сокращает срок службы механизмов силовой передачи, увеличивает износ шин и расход топлива, а при торможении автомобиля может привести к заносу.

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП

Схема переключения передач (нанесена также на рукоятке)

Перед началом движения проверьте положение рычагов раздаточной коробки — оно должно соответствовать дорожным условиям. Движение начинайте на первой передаче и по мере роста частоты вращения коленвала своевременно переходите на высшие передачи.

Вовремя и в соответствии с дорожной обстановкой, переходите на низшую передачу в КПП, не допуская перегрузки двигателя.

Для движения задним ходом нажмите на рычаг переключения передач, утопив его до упора и переведите в положение, соответствующее включению задней передачи. Заднюю передачу включайте только при полностью остановленном автомобиле.

Видео

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку. Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Классификация раздаточных вариантов коробок

Стоит рассмотреть устройство раздаточной коробки.

Схема раздаточной коробки

На отечественных авто раздаточная коробка присутствует на моделях УАЗ, Нива. Типы раздаточных коробок классифицируются по разным критериям, например, коробка может иметь соосные и несоосные типы валов. В первом случае главная передача используется для переднего и заднего мостов, а во втором – отмечается высокий КПД, бесшумность функционирования агрегата. Между осями имеется такой конструктивный элемент трансмиссии, как дифференциал.

Внешний вид раздаточной коробки

Отличаются варианты раздаточных коробок передач по такому критерию, как привод ведущих мостов. В частности, устройство может быть:

  • с механизмом блокирования ведущих мостов;
  • с дифференциальным приводом.

Раздатки разнятся по количеству передач. Ряд версий авто имеют одноступенчатые варианты, другие – двух- или трехступенчатые. При этом широкое распространение получили двухступенчатые коробки.

Как работает трансмиссия нивы

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом. Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

  • сам корпус;
  • вал привода переднего моста;
  • промежуточный вал;
  • ведущий вал;
  • шестерни;
  • подшипники;
  • корпус дифференциала;
  • сателлиты;
  • муфта блокировки дифференциала;
  • муфта переключения передач;
  • фланцы (для соединения с карданными валами);
  • сальники;
  • рычаги управления.

https://www.youtube.com/watch?v=ytadvertiseru

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

  • вибрацию по кузову на различных скоростях при движении авто;
  • вибрацию в момент трогания автомашины с места;
  • шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
  • тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

  • ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
  • разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
  • затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

Раздаточная коробка на автомобиле Нива снимается не так уж сложно. Но времени требуется довольно много, так как помимо раздатки придется снимать еще некоторые детали.

Основные причины поломок

Перечислим причины того, почему раздаточная коробка дает сбой:

  • частое совершение передвижений на высоких скоростях;
  • повышенные нагрузки на автомобильную систему;
  • использование некачественного горючего.

При длительной эксплуатации транспортного средства раздаточная коробка может дать течь из-за изношенных сальников. При этом нужно проверить надежность креплений. При восстановлении данного агрегата следует использовать качественные комплектующие детали, которые выпускают проверенные фирмы производители и подойдут к системе.

Для самостоятельного ремонта раздаточной коробки, водителю необходимо хорошо знать ее устройство. В противном случае можно нанести урон автомобильной системе, в результате, понадобится серьезный ремонт раздаточной коробки. Грамотно протестировать данную коробку способны только профессионалы.

Устройство

На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение. На первой передаче передаточное число составляет 2,08, а на второй – 1,0. Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.


Схема управления раздаточной коробки ЗИЛ 131

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

  1. Пневмокамеры;
  2. Сигнальной лампы;
  3. Выключателей;
  4. Штока;
  5. Замкового устройства;
  6. Корпуса фиксатора;
  7. Ведущего вала;
  8. Шестерен первой передачи;
  9. Шестерен вала привода задней тележки;
  10. Вала привода задней тележки;
  11. Муфты включения второй передачи;
  12. Вала привода переднего моста;
  13. Зубчатого венца вала;
  14. Крышки картера;
  15. Муфты включения переднего моста;
  16. Шестерни второй передачи;
  17. Картера;
  18. Стержня;
  19. Тяги;
  20. Рычага;
  21. Электропневматического клапана;
  22. Выключателя;
  23. Реле;
  24. Впускного клапана;
  25. Выпускного клапана;
  26. Пробки контрольно-заливного отверстия;
  27. Пробки сливного отверстия.

К основным частям относятся такие, как: картер с крышками, первичный вал с шестерней, муфта с подшипниками, вал привода переднего моста вместе с шестернями и муфтами. Не менее важен механизм для переключения передач и управление включением переднего моста.

Сам картер коробки сделан из чугуна, он разъемный, задняя часть закрывается крышкой. Верхний люк закрывается также крышкой и на нем устанавливается коробка отбора мощностей. Верхняя крышка оснащена сапуном. Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.

На шпонку устанавливается шестерня первой передачи. Муфта включения прямой или второй – свободно перемещается по шлицам вала. Для удобства в работе шестерню изготовляют сразу с валом. Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника. Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни. Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.

К важному механизму на раздаточной коробке на автомобиле ЗИЛ 131 относят: рычаг с серьгой, тяги, стяжную пружину, пару штоков с вилками, фиксаторы, замковое устройство

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

Читать также: Как убрать аэрографию с автомобиля

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

  • первая – 7,44;
  • вторая – 4,10;
  • третья – 2,29;
  • четвертая – 1,47;
  • пятая – 1,00;
  • задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом. В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Блокирование дифференциалов

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
