Сцепления грузовика зил 130

Восстановление механизма сцепления ЗИЛ

Приветствую тебя дорогой читатель. В этой теме мы рассмотрим некоторые проблемы сцепления ЗИЛ-130 дизель и постараемся их устранить. Основная причина ремонта это зацепление диска сцепления с корзиной при трогании с места. Автомобилю почти 30 лет и за такой срок много деталей уже износилось. Износился вал выжима сцепления, невооруженным глазом виден износ трущихся поверхностей.

На носике коробки первичного вала уже есть эллипс. Сносились втулки вала выжима сцепления. По этой причине мы уже не можем точно отрегулировать сцепление, так как муфта болтается на валу коробки. При выжиме сцепления весь механизм искривляет и не дает нормально выжать диск сцепления.

Устройство сцепления

Сцепление грузовика Зил 130 можно охарактеризовать, как:

Располагается оно в картере из литого чугуна, который прикреплен к мотору. Его кожух крепится на маховике коленвала с помощью восьми центрирующих болтов. Усилие нажима создают шестнадцать пружин, которые установлены между кожухом сцепления и его нажимным диском. Под ними лежат специальные теплоизолирующие шайбы. Они способны уменьшать нагревание пружин. Благодаря этим шайбам исключается потеря пружинами упругих свойств из-за нагрева. Крутящий момент передается от кожуха на ведомый диск посредством нажимного диска и четырех пар пружинных пластин. Устройство выключения сцепления представляет собой четыре рычага, соединяющихся с вилкой и нажимным диском пальцами. Между этими пальцами и каждым рычагом располагаются игольчатые ролики. В качестве опор для вилок используются сферические гайки. Они дают возможность вилкам осуществлять колебательные движения, когда нажимной диск перемещается.

В муфте выключения сцепления располагается выжимной подшипник, который является неразборным. Поэтому в процессе эксплуатации количество масла в этом подшипнике пополнить невозможно. Ведомый диск сцепления является стальным и имеет фрикционные накладки, изготовленные из прессованной металлоасбестовой композиции. Для выключения сцепления используется педаль с валом, установленным в кронштейне. Ход этой педали ограничивает пол в кабине грузовика.

Регулировка рычагов оттяжных («лапок») корзины сцепления ЗИЛ-130

Регулировку сцепления можно производить на демонтированном нажимном диске (например после замены ведомого диска сцепления, либо замены лапок нажимного диска или выжимного подшипника) или непосредственно на автомобиле через открытый лючок в маховике. Рассмотрим вариант с демонтажем КПП и всех деталей сцепления.

Демонтаж производят на смотровой канаве с использованием специальной лебедки чтобы снять КПП:

  1. Открутив 4 (четыре) гайки крепления — КПП извлекают и опускают на поддон.
  2. Теперь откручивают 8 (восемь) болтов крепления нажимного диска к маховику двигателя.
  3. Аккуратно, придерживая ведомый диск (который зажат между маховиком и корзиной) извлекают нажимной диск.
  4. Производится дефектовка всех деталей сцепления.
  5. Проверяется выжимной подшипник — он должен легко вращаться, не издавая при этом посторонних звуков.
  6. Смотрят рабочую поверхность лапок нажимного диска. Определяют толщину фрикционных накладок ведомого диска.

Когда все детали перебраны и заменены новыми, необходимо произвести регулировку четырех рычагов нажимного диска или как их называют просто — «лапок» корзины сцепления. Для этого потребуется ровная плита в качестве которой используют запасной маховик двигателя ЗИЛ-130. Если такового нет — необходимо приобрести его на разборке.

Не снимая собранного нажимного диска сцепления (корзины) со вспомогательного маховика (используемого как приспособление), надо произвести регулировку положения рычагов относительно рабочей поверхности нажимного диска.

Вращая регулировочные гайки ключом, установить все рычаги в такое положение, чтобы расстояние от рабочей поверхности нажимного диска до вершин сферических выступов на внутренних концах рычагов было в пределах 39,7—40,7 мм. При этом концы рычагов должны лежать в одной плоскости, параллельной рабочей поверхности нажимного диска с точностью 0,5 мм, не более.

В том случае, когда нажимный диск сцепления собран в приспособлении для регулировки , установку рычагов следует проверить при помощи контрольной пластины, как показано на рис. 1, б. При этом сферические выступы рычагов должны касаться контрольной пластины 2, установленной на ступице приспособления 1.

Закончив регулировку сцепления, надо затянуть болты крепления опорных пластин (момент затяжки 1,0—1,5 кГм). Затем зашплинтовать болты (восьмеркой) мягкой отожженной стальной проволокой диаметром 1 мм.

Закернить в одной точке резьбовое соединение регулировочной гайки с резьбовым концом вилки. Отвернуть болты крепления кожуха к вспомогательному маховику и снять нажимный диск в сборе с кожухом. При этом все болты отвертывать постепенно и последовательно во избежание деформации кожуха сцепления.

Вот так выглядит рычаг регулировочный или по простому лапка диска нажимного ЗИЛ 130:

Сборка нажимного диска (корзины)

Возможно провести регулировку рычагов оттяжных и не снимая корзину сцепления с маховика автомобиля.

Как максимально продлить срок службы узла?

Чтобы грузовик Зил 130 как можно реже нуждался в ремонте, необходимо эксплуатировать его с соблюдением нескольких несложных правил. Трогаться с места можно как на первой, так и на второй передаче. Педаль сцепления необходимо стараться отпускать максимально плавно. Во время стоянки с работающим двигателем ногу на педали держать не следует. Кроме того, во время движения нельзя оставлять педель частично нажатой. Это приводит к преждевременному износу и раннему выходу из строя всего узла. Не следует осуществлять движение и переключать передачи на повышенных оборотах двигателя. Периодически необходимо проводить описанные выше регулировки. Соблюдение этих простых правил поможет как можно дольше сохранить работоспособность узла, а также исключить непредвиденные поломки.

Источник

ВОССТАНОВЛЕНИЕ

Что нам нужно сделать

  1. Носик коробки первичного вала отдаем токарю, чтобы снял эллипс на нем, так как будем вытачивать втулку под него.
  2. Покупаем новую муфту выжима сцепления, отдаем токарю и заказываем втулки стальные а) во внутрь муфты б) под выжимной подшипник (КАМАЗ). Подшипник можно поставить с автомобиля КАМАЗ, если он подойдет по диаметру лапок сцепления, к сцеплению МТЗ подходит. У меня стоит сцепление от МТЗ-82 все работает. В камазовский выжимной обязательно крепим таотницу, чтобы можно было его смазывать литолом. С выточенными втулками стальными наш выжимной будет ходить более точно и ровно, тем самым, мы сможем точно подвести лапки сцепления и сцепление будет работать отлично.
  3. Заказываем токарю стальные втулки под вал вилки выжима сцепления 2 шт.

Втулки стальные они отходили 29 лет на моем автомобиле ЗИЛ и только сейчас я их поменял. Сталь в сталь оказывается ходит очень долго, интересно почем в других соединениях не применяют а ставят бронзу.

После того как будет все готово, все втулки выточены, подогнаны собираем все в кучу. Коробку на место, валы втулки на место. Пришло время регулировки сцепления.

РЕГУЛИРОВКА СЦЕПЛЕНИЯ

Прокручиваем корзину сцепления, чтобы лапка была доступна и видна. Для регулировки нам понадобится ключ на 19 и самодельная приспособа в виде кривой отвертки, как показано на фото. Ослабляем контр гайку ключом на 19 на лапке сцепления и изогнутым ключом подводим лапку к выжимному подшипнику с зазором 2мм свободного хода. Зазор нужен чтобы выжимной подшипник не крутился постоянно. И так прокручиваем сцепление, подгоняя каждую лапку к выжимному. Самое главное это равномерный зазор между лапками и подшипником.

ИСПЫТАНИЯ

На испытаниях автомобиля, как работает сцепление, в первую очередь отрегулируйте свободный ход педали. После некоторой работы сцепление следует проверить на наличие зазора каждой лапки, возможно повторное регулирование лапок.

СМОТРИТЕ ВИДЕО

https://youtube.com/watch?v=vRyHAfnDd4w

Источник

Немного о диске сцепления

Ведомый диск сцепления стальной, с фрикционными накладками, имеет гаситель крутильных колебаний (демпфер) фрикционного типа (трение стали по стали). Упругими элементами гасителя являются восемь равномерно расположенных по окружности пружин. Каждая пружина вместе с двумя опорными пластинами размещена в отверстиях ведомого диска и диска гасителя. Опорная пластина имеет четыре боковых выступа, удерживающие в отверстиях ведомого диска, и отверстие с отбортовкой, на которой центрируется пружина. Ступица ведомого диска вместе с прикрепленными к ней с двух сторон дисками гасителя и маслоотражателем может проворачиваться относительно ведомого диска в обе стороны на определенный угол; при этом происходит сжатие пружины. Максимальный угол поворота определяется полным сжатием пружин до соприкосновения витков. Ведомый диск центрируется по наружному диаметру фланца ступицы.

Диск сцепления

В этой статье хочу рассказать, как я установил камазовский диск сцепления на автомобиль ЗИЛ-130 дизель. На зиловском диске сцепления мой автомобиль ездил где-то 1-2 года и диск ломало. У многих моих знакомых тоже часто ломало диск сцепления, даже бывало в сезон 3 раза меняли диск сцепления. Так что я решил испробовать некоторые изменения. У меня сначала стояло зиловское сцепление. Потом я установил сцепление с мтз-80, а диск поставил с автомобиля камаз.

Диск сцепления не подходил по диаметру, но это не проблема. Берем диск КАМАЗ и ЗИЛ мерим и размечаем разницу в диаметре. Стачиваем лишнее на камазовском диске сцепления это где-то 6-7 мм в окружности диска. Можно сточить на наждаке. Фото первичка зил-130 в камазовском диске.

В остальном диск подходит, можно ставить. Еще разница в чем. В том — что первичный вал на автомобиле ЗИЛ меньше камазовского и первичный вал в зацеплении с камазовским диском сцепления входит на половину шлица. Но это в полнее хватает. Я уже отъездил 4 года и опять поставил тот же диск сцепления.

При осмотре диск был в отличном состоянии, и он еще проездит столько же. Так что ставьте не бойтесь камазовский диск сцепления и ездите уверенно долгие годы. Посмотрите видео, там я наглядно показываю все изменения при установке диска сцепления КАМАЗ.

Сцепления грузовика ЗИЛ 130

Прежде чем рассмотреть конкретно сцепление Зил 130, хотелось бы сказать несколько слов о самом автомобиле. Зил 130 является легендарным советским грузовиком, простым и неприхотливым. Первая серия машин была выпущена в далеком 1962 году, однако и сегодня на улицах городов и сел можно встретить этих исправных тружеников. Им не страшны плохие дороги и некачественное топливо. Кроме того, по трассе они могут развивать скорость до 100 километров в час. Из недостатков модели, пожалуй, стоит отметить высокий расход горючего, который может достигать 30 литров на сто километров.

При должном уходе и своевременном обслуживании Зил 130 способен беспроблемно работать десятки лет. Этому есть живые примеры. Однако любому владельцу этого грузовика желательно хорошо разбираться в его устройстве, чтобы суметь проводить некоторые необходимые операции самостоятельно. Например, нужно знать как отрегулировать сцепление Зил 130. Для начала рассмотрим, как оно устроено.

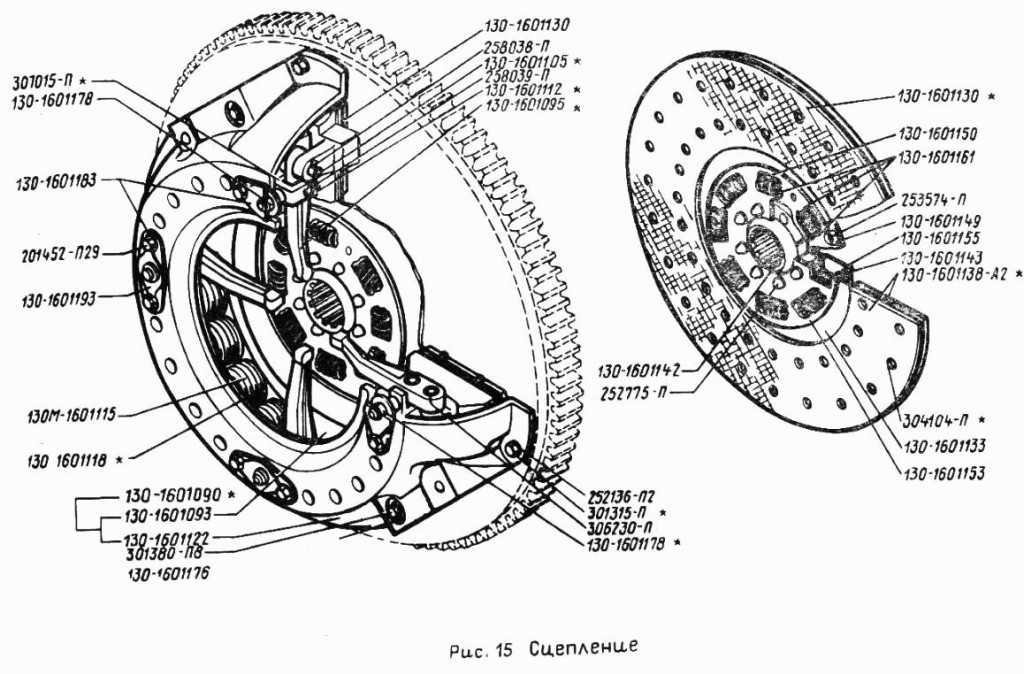

Сцепление ЗИЛ 130. Составные элементы и устройство.

В данной статье мы рассмотрим из каких основных деталей состоит сцепление ЗИЛ 130 и как можно произвести регулировку «лапок корзины».

Диск нажимной ведущий ЗИЛ 130 в сборе — 1шт

То, что автомобилисты и мастера называют между собой «корзиной» имеет официальное техническое название — диск нажимной ведущий. Предназначен он для передачи крутящего момента от маховика двигателя на ведомый диск сцепления. Для функционирования нажимного диска, корзина оснащена литым чугунным кожухом, посредством которого весь механизм закрепляется болтами на маховике.

Под кожухом расположены шестнадцать пружин. Их усилиями оказывается нажимное давление. Для того, чтобы выключить сцепление, нажимной диск имеет четыре оттяжных рычага (на жаргоне «лапки»).

Диск ведомый ЗИЛ 130 с фрикционными накладками в сборе- 1шт

Стальной диск с двух сторон имеющий фрикционные накладки (на жаргоне «фередо» от слова феродо, обозначающего фрикционный термостойкий композитный материал). Накладки крепятся при помощи заклёпок. При наличии приспособления и сменных фередо, возможна их замена для восстановления работоспособности диска.На фото ниже видна толщина фрикционных накладок на новом диске.

В процессе эксплуатации, из-за трения и температурной перегрузки — диск стирается и приходит в негодность. Повреждается также демпферная часть (отлетают пружины) и изнашиваются направляющие шлицы, а также трескается стальная основа диска.

В центральной части диска расположены демпфер и отверстие со шлицами, которые входят в шлицы первичного вала КПП. Демпферная часть с восьмью пружинами служит в качестве успокоителя.

Подшипник выжимной ЗИЛ 130 с муфтой в сборе — 1шт

Выжимной подшипник закреплен на муфте, которая имеет упоры с двух сторон. Эти упоры позволяют перемещать муфту с подшипником при помощи вилки выключения сцепления. Выжимая педаль сцепления — вы перемещаете данную вилку. Она, в свою очередь, двигает «выжимной» в сторону «корзины», где подшипник упирается в оттяжные рычаги. Рычаги отжимают ведущий диск от ведомого и сцепление разъединяется до тех пор, пока вы удерживаете педаль сцепления в выжатом состоянии. Подробную схему привода сцепления а также руководство по регулировке свободного хода педали сцепления вы можете найти в нашей статье — Свободный ход педали сцепления зил 130. Регулировка.

Таким образом, сцепление ЗИЛ 130 устроено самым простым способом, без пневмогидроусилителей и с использованием одного ведомого диска. (К примеру, на КамАЗ, МАЗ и КрАЗ используются два ведомых диска между которыми устанавливается промежуточная плита, а выжимное усилие увеличивается при помощи ПГУ).

Демонтаж сцепления для ремонта

Демонтаж удобней всего производить на смотровой канаве с использованием специальной лебедки для снятия КПП. Порядок действий для демонтажа:

  1. Открутить четыре гайки крепления КПП к кожуху двигателя.

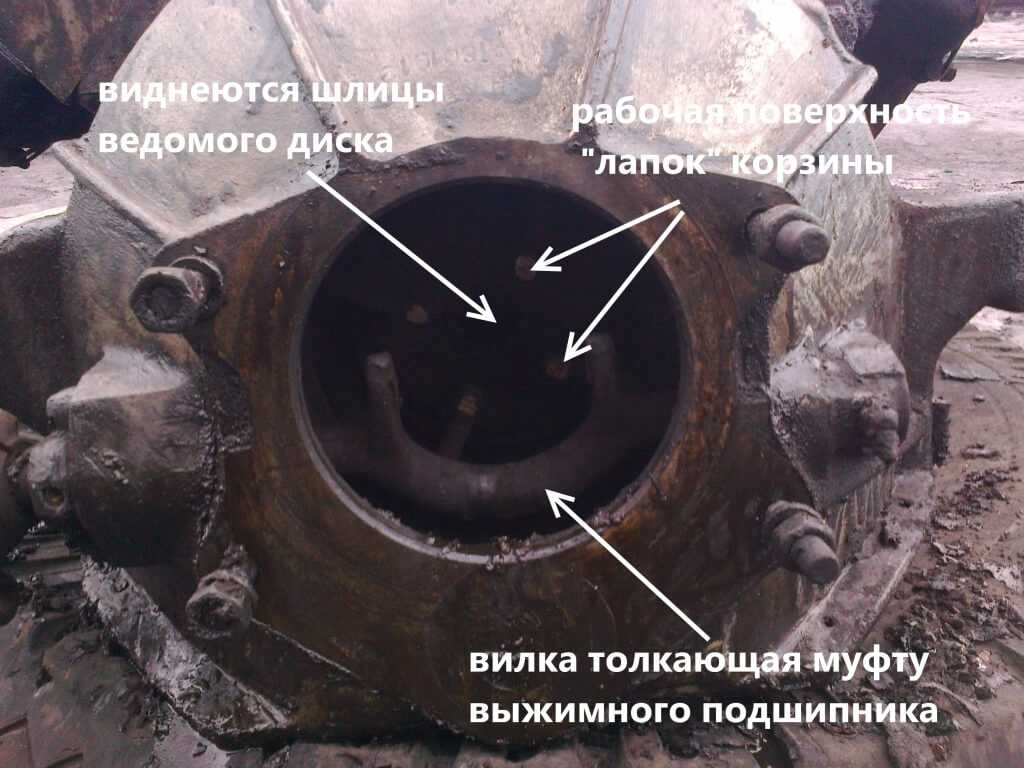

  2. Движением в сторону ОТ двигателя стянуть КПП со шпилек крепления и опустить лебедкой на поддон. На первичном валу КПП будет находиться выжимной подшипник.
  3. Открутить восемь болтов крепления нажимного диска к маховику двигателя.
  4. Аккуратно, придерживая ведомый диск (который зажат между маховиком и корзиной) извлечь нажимной диск.

После этого можно осмотреть состояние деталей: рабочую поверхность лапок нажимного диска, оценить износ фрикционных накладок ведомого диска. Рабочий выжимной подшипник должен легко вращаться, не издавая при этом посторонних звуков.

Как максимально продлить срок службы узла?

Чтобы грузовик Зил 130 как можно реже нуждался в ремонте, необходимо эксплуатировать его с соблюдением нескольких несложных правил. Трогаться с места можно как на первой, так и на второй передаче. Педаль сцепления необходимо стараться отпускать максимально плавно. Во время стоянки с работающим двигателем ногу на педали держать не следует. Кроме того, во время движения нельзя оставлять педель частично нажатой. Это приводит к преждевременному износу и раннему выходу из строя всего узла. Не следует осуществлять движение и переключать передачи на повышенных оборотах двигателя. Периодически необходимо проводить описанные выше регулировки. Соблюдение этих простых правил поможет как можно дольше сохранить работоспособность узла, а также исключить непредвиденные поломки.

ВОССТАНОВЛЕНИЕ

Что нам нужно сделать

  1. Носик коробки первичного вала отдаем токарю, чтобы снял эллипс на нем, так как будем вытачивать втулку под него.
  2. Покупаем новую муфту выжима сцепления, отдаем токарю и заказываем втулки стальные а) во внутрь муфты б) под выжимной подшипник (КАМАЗ). Подшипник можно поставить с автомобиля КАМАЗ, если он подойдет по диаметру лапок сцепления, к сцеплению МТЗ подходит. У меня стоит сцепление от МТЗ-82 все работает. В камазовский выжимной обязательно крепим таотницу, чтобы можно было его смазывать литолом. С выточенными втулками стальными наш выжимной будет ходить более точно и ровно, тем самым,  мы сможем точно подвести лапки сцепления и сцепление будет работать отлично.
  3. Заказываем токарю стальные втулки под вал вилки выжима сцепления 2 шт.

Носик коробкиВтулка муфты внутренняяВтулка под выжимной подшипникТаотница выжимного подшипникаВтулка вала

Втулки стальные они отходили 29 лет на моем автомобиле ЗИЛ и только сейчас я их поменял. Сталь в сталь оказывается ходит очень долго, интересно почем в других соединениях не применяют а ставят бронзу.

После того как будет все готово, все втулки выточены, подогнаны собираем все в кучу. Коробку на место, валы втулки на место. Пришло время регулировки сцепления.

Рассмотрим устройство и работу дискового фрикционного сцепления

Наиболее распространенного на отечественных автомобилях. Сцепления этого типа используют силу трения между рабочими поверхностями ведущих и ведомых дисков.

Однодисковые сцепления устанавливаются на большинстве автомобилей. Кожух сцепления автомобиля ЗИЛ прикреплен к маховику. Между кожухом сцепления и нажимным диском установлено 12 пружин. Величина их сжатия обеспечивает необходимую силу трения и передачу крутящего момента от маховика через кожух и нажимной диск на ведомый диск.

Для выключения сцепления служат три рычага. При нажатии на педаль сцепления муфта выключения сцепления с установленным на ней выжимным подшипником нажимает на рычаги. Поворачиваясь на осях, рычаги отводят нажимной диск назад и выключают сцепление.

Сцепление автобусов ЛАЗ-б95, ЛАЗ-б97, ЛА3—699 и автомобилей 31/1Л-164А, 3ИЛ-1`57К и 3ИЛ-130-однодисковое. Нажимное усилие сцепления создаётся шестнадцатью пружинами. Эти пружины установлены между кожухом и нажимным диском, который соединен с кожухом через четыре пары пластинчатых пружин. Один конец каждой пары пластин соединен с кожухом заклепкой, а другой с нажимным диском болтом со специальной втулкой , имеющей прямоугольную форму в месте посадки ее в пластины.

Такое соединение позволяет нажимному диску несколько перемещаться вдоль оси первичного вала и в то же время обеспечивает жесткое соединение кожуха и нажимного диска, которые вращаются как одно целое. Осевое перемещение диска сглаживает удары и нагрузки при включении и выключении сцепления.

Выключающий механизм сцепления состоит из муфты выключения с упорным шариковым подшипником и трех рычагов. Каждый рычаг соединен одним пальцем с нажимным диском, а другим с опорной вилкой.

Сцепление зил-130- дизель

Сцепление зил-130 однодисковое, установлено в литом чугунном картере. Кожух сцепления закреплен на маховике коленчатого вала восьми центрирующими болтами. Нажимное усилие создается пружинами, установленными между кожухом сцепления и нажимным диском.

Передача крутящего момента от кожуха сцепления на ведомый диск осуществляется через нажимной диск четырьмя парами пружинных пластин. Пластины одновременно обеспечивают возможность перемещения нажимного диска относительно кожуха в осевом направлении за счет своей гибкости, что необходимо для включения и выключения сцепления. Пластины одной стороной крепятся к кожуху, а другой – ( спец ) втулками и болтами к нажимному диску.

Сцепление ЗИЛ 130. Составные элементы и устройство.

В данной статье мы рассмотрим из каких основных деталей состоит сцепление ЗИЛ 130 и как можно произвести регулировку «лапок корзины».

Диск нажимной ведущий ЗИЛ 130 в сборе — 1шт

То, что автомобилисты и мастера называют между собой «корзиной» имеет официальное техническое название — диск нажимной ведущий. Предназначен он для передачи крутящего момента от маховика двигателя на ведомый диск сцепления. Для функционирования нажимного диска, корзина оснащена литым чугунным кожухом, посредством которого весь механизм закрепляется болтами на маховике.

Под кожухом расположены шестнадцать пружин. Их усилиями оказывается нажимное давление. Для того, чтобы выключить сцепление, нажимной диск имеет четыре оттяжных рычага (на жаргоне «лапки»).

Диск ведомый ЗИЛ 130 с фрикционными накладками в сборе- 1шт

Стальной диск с двух сторон имеющий фрикционные накладки (на жаргоне «фередо» от слова феродо, обозначающего фрикционный термостойкий композитный материал). Накладки крепятся при помощи заклёпок. При наличии приспособления и сменных фередо, возможна их замена для восстановления работоспособности диска.На фото ниже видна толщина фрикционных накладок на новом диске.

В процессе эксплуатации, из-за трения и температурной перегрузки — диск стирается и приходит в негодность. Повреждается также демпферная часть (отлетают пружины) и изнашиваются направляющие шлицы, а также трескается стальная основа диска.

В центральной части диска расположены демпфер и отверстие со шлицами, которые входят в шлицы первичного вала КПП. Демпферная часть с восьмью пружинами служит в качестве успокоителя.

Подшипник выжимной ЗИЛ 130 с муфтой в сборе — 1шт

Выжимной подшипник закреплен на муфте, которая имеет упоры с двух сторон. Эти упоры позволяют перемещать муфту с подшипником при помощи вилки выключения сцепления. Выжимая педаль сцепления — вы перемещаете данную вилку. Она, в свою очередь, двигает «выжимной» в сторону «корзины», где подшипник упирается в оттяжные рычаги. Рычаги отжимают ведущий диск от ведомого и сцепление разъединяется до тех пор, пока вы удерживаете педаль сцепления в выжатом состоянии. Подробную схему привода сцепления а также руководство по регулировке свободного хода педали сцепления вы можете найти в нашей статье — Свободный ход педали сцепления зил 130. Регулировка.

Таким образом, сцепление ЗИЛ 130 устроено самым простым способом, без пневмогидроусилителей и с использованием одного ведомого диска. (К примеру, на КамАЗ, МАЗ и КрАЗ используются два ведомых диска между которыми устанавливается промежуточная плита, а выжимное усилие увеличивается при помощи ПГУ).

Демонтаж сцепления для ремонта

Демонтаж удобней всего производить на смотровой канаве с использованием специальной лебедки для снятия КПП. Порядок действий для демонтажа:

  1. Открутить четыре гайки крепления КПП к кожуху двигателя.
  2. Движением в сторону ОТ двигателя стянуть КПП со шпилек крепления и опустить лебедкой на поддон. На первичном валу КПП будет находиться выжимной подшипник.
  3. Открутить восемь болтов крепления нажимного диска к маховику двигателя.
  4. Аккуратно, придерживая ведомый диск (который зажат между маховиком и корзиной) извлечь нажимной диск.

После этого можно осмотреть состояние деталей: рабочую поверхность лапок нажимного диска, оценить износ фрикционных накладок ведомого диска. Рабочий выжимной подшипник должен легко вращаться, не издавая при этом посторонних звуков.

Сцепления грузовика ЗИЛ 130

Прежде чем рассмотреть конкретно сцепление Зил 130, хотелось бы сказать несколько слов о самом автомобиле. Зил 130 является легендарным советским грузовиком, простым и неприхотливым. Первая серия машин была выпущена в далеком 1962 году, однако и сегодня на улицах городов и сел можно встретить этих исправных тружеников. Им не страшны плохие дороги и некачественное топливо. Кроме того, по трассе они могут развивать скорость до 100 километров в час. Из недостатков модели, пожалуй, стоит отметить высокий расход горючего, который может достигать 30 литров на сто километров.

При должном уходе и своевременном обслуживании Зил 130 способен беспроблемно работать десятки лет. Этому есть живые примеры. Однако любому владельцу этого грузовика желательно хорошо разбираться в его устройстве, чтобы суметь проводить некоторые необходимые операции самостоятельно. Например, нужно знать как отрегулировать сцепление Зил 130. Для начала рассмотрим, как оно устроено.

Немного о диске сцепления

Ведомый диск сцепления стальной, с фрикционными накладками, имеет гаситель крутильных колебаний (демпфер) фрикционного типа (трение стали по стали). Упругими элементами гасителя являются восемь равномерно расположенных по окружности пружин. Каждая пружина вместе с двумя опорными пластинами размещена в отверстиях ведомого диска и диска гасителя. Опорная пластина имеет четыре боковых выступа, удерживающие в отверстиях ведомого диска, и отверстие с отбортовкой, на которой центрируется пружина. Ступица ведомого диска вместе с прикрепленными к ней с двух сторон дисками гасителя и маслоотражателем может проворачиваться относительно ведомого диска в обе стороны на определенный угол; при этом происходит сжатие пружины. Максимальный угол поворота определяется полным сжатием пружин до соприкосновения витков. Ведомый диск центрируется по наружному диаметру фланца ступицы.

Сцепление ЗИЛ-130 (рис. 37) — однодисковое сухое, установлено в литом чугунном картере 7. Кожух 9 сцепления закреплен на маховике 2 коленчатого вала 1 восемью центрирующими (специальными) болтами 23. Нажимное усилие сцепления создается шестнадцатью пружинами, установленными между кожухом 9 сцепления и нажимным диском сцепления ЗИЛ-130 3. Под пружины со стороны нажимного диска подложены теплоизоли­рующие шайбы. Передача крутящего момента от кожуха 9 сцепления на ведомый диск осуществляется через нажимной диск 3 четырьмя парами пружинных пластин 4. Выключающее устройство состоит из четырех рычагов 16, которые пальцами 20 соединяются с нажимным диском и вилкой 18. Между пальцами 20 и рычагом 16 поставлены игольчатые ролики 22. Поло­жение рычагов 16 выключения сцепления регулируют при сборке гай­ками 17, которые после регулирования раскернивают. В процессе экс­плуатации автомобиля положение этих рычагов не регулируют.

Рис. 37. Сцепление ЗИЛ-130:1 — коленчатый вал: 2 — маховик; 3 — нажимной диск; 4— пружинная пластина; 5 — втулка пружинных пластин; 6 — болт крепления пластин; 7 — картер; 8 — нажимная пружина; 9 — кожух; 10 — теплоизолирующая шайба нажимной пружины; 11 — упорный подшипник; 12 — муфта; 13 — оттяжная пружина муфты; 11 — направляющая муфты; 15 — вилка выключения сцепления; 16 — рычаг выключения сцепления; 17 — регулировочная гайка; 18— вилка; 19 — опорная пластина регулировочной гайки; 20 — пальцы; 21 — крышка картера; 22 — ролики; 23 — болт крепления кожуха сцепления к маховику; 24 — шплинт; 25 — венец маховика; 26 — ведомый диск; 27 — щиток; 28 — ведущий вал коробки передач; 29 — подшипник ведущего вала.

Ведомый диск сцепления ЗИЛ-130 — стальной, с фрикционными накладка­ми, имеет гаситель крутильных колебаний (демпфер) фрикционного типа (с сухим трением стали по стали). Упругой муфтой гасителя яв­ляются восемь равномерно расположенных по окружности пружин 2 (рис. 38) Ведомый диск сбалансирован. Балансировка осуществляется уста­новкой на ведомом диске балансировочных пластин 10.

Рис. 38. Ведомый диск сцепления ЗИЛ-130:1 — ведомый диск; 2 — пружина гасителя крутильных колебаний (демпфера); 3 — опорная пластина; 4 — маслоотражатель; 5 — диск гасителя; 6 — ступица ведомого диска; 7 — заклепка; 8 — фракционная накладка гасителя; 9 — фрикционная наклад­на ведомого диска; 10 — балансировочная пластина.

Для выключения сцепления ЗИЛ-130 применен упорный подшипник 11 (см. рис. 37), установленный на муфте 12 подшипника. В подшипник 11 смазочный материал закладывается на заводе-изготовителе и при эксплуатации и ремонте не добавляется. В процессе ремонта сцепле­ния подшипник при необходимости следует заменить новым. При пра­вильно отрегулированном приводе сцепления зазор между рычагом 16 и подшипником выключения сцепления должен быть равен 3 — 4 мм. Для выключения сцепления служит педаль, вал которой уста­новлен в кронштейне, закрепленном на левом лонжероне рамы авто­мобиля ЗИЛ-130. Нижний конец рычага 8 связан регулируемой тягой 7 (рис. 39) с рычагом 9 вилки выключения сцепления. Ход педали ограничи­вается упором в пол кабины.

Рис. 39. Привод сцепления ЗИЛ-130:1 — педаль; 2 — пружина; 3 — сферическая гайка; 4 — контргайка; 5 — масленка для смазы­вания втулок вилки выключения сцепления; 6 — вал; 7 — тяга; 8 — промежуточный рычаг; 9 — рычаг вилки выключения сцепления; 10 — масленка.

Регулировка рычагов оттяжных нажимного диска

Регулировку лапок корзины осуществляют после ремонта или замены рассмотренных нами выше элементов сцепления. От правильно выставленных рычагов зависит надежная и долгосрочная работа сцепления. Основная задача добиться нахождения рабочей поверхности рычагов на определённом расстоянии от нажимного диска и обязательно в одной плоскости, чтобы избежать перекоса.

Для регулировки потребуется вспомогательный маховик, который можно приобрести на разборке.

Не снимая собранного нажимного диска сцепления (корзины) со вспомогательного маховика (используемого как приспособление), надо произвести регулировку положения рычагов относительно рабочей поверхности нажимного диска.

Вращая регулировочные гайки ключом, установить все рычаги в такое положение, чтобы расстояние от рабочей поверхности нажимного диска до вершин сферических выступов на внутренних концах рычагов было в пределах 39,7—40,7 мм. При этом концы рычагов должны лежать в одной плоскости, параллельной рабочей поверхности нажимного диска с точностью 0,5 мм, не более.

Закончив регулировку сцепления, надо затянуть болты крепления опорных пластин (момент затяжки 1,0—1,5 кГм). Затем зашплинтовать болты (восьмеркой) мягкой отожженной стальной проволокой диаметром 1 мм.

Закернить в одной точке резьбовое соединение регулировочной гайки с резьбовым концом вилки. Отвернуть болты крепления кожуха к вспомогательному маховику и снять нажимный диск в сборе с кожухом. При этом все болты отвертывать постепенно и последовательно во избежание деформации кожуха сцепления.
