Покрытие отечественных дорог оставляет желать лучшего, что напрямую сказывается на состоянии машины. Изношенные рессоры влияют на снижение плавности хода транспортного средства и приводят к тряске. Игнорирование данной проблемы может стать причиной потери управления при движении и возникновения аварийной ситуации. С другой стороны это ведет к значительным финансовым затратам в будущем, когда помимо рессоры придется ремонтировать или менять целую подвеску. Именно потому следует изготовить рессоры под заказ, чтобы вовремя приспособиться к ситуации и уберечь свой автомобиль.

Для заказа рессоры необходимо от руки нарисовать такой же эскиз с Вашими данными и скинуть нам фото на: + 7 916 119-76-87 либо на E-mail

Техническое обслуживание

Поддержание эксплуатационных характеристик с продлением срока службы достигается регулярным обслуживанием, своевременным выявлением и устранением каких-либо неисправностей. Специалисты рекомендуют снимать рессоры через каждые 100 тысяч километров для проведения технического обслуживания, которое включает:

• очищение от ржавчины, грязи;
• промывку в керосине;
• нанесение тавота и графитовой смазки
• смазывание рессорных пальцев;

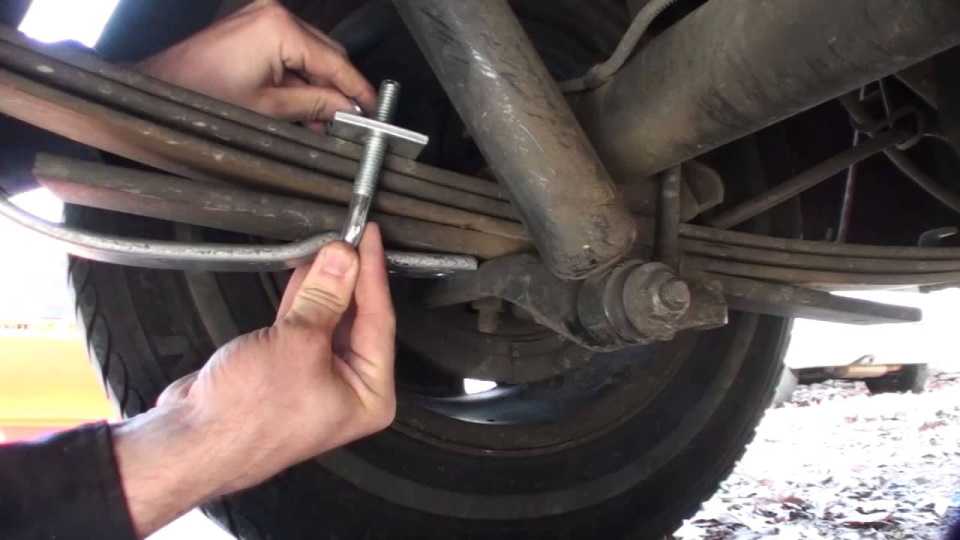

• проверку крепления с подтяжкой гаек стремянок;
• покраску антикоррозийной краской.

Продление срока службы может быть достигнуто применением самодельной защиты. Для этого рессоры обматываются пропитанным смолой шпагатом и надевается чехол из брезента, наполненный тавотом.

Удачных покупок. Берегите себя и своих близких!

Разновидности рессор

В автомобилестроении нашего времени существует несколько типов рессор, но для обычных серийных авто самое большое распространение получил листовой тип конструкции.

Данная разновидность представляет собой набор стальных листов, которые между собой соединяются специальными хомутами и монтируются на ходовую часть транспортного средства.

Поскольку этот автомобильный узел должен выдерживать повышенные нагрузки, его производят из прочной закаленной стали. По своей форме данная часть ходового агрегата является листами стали прямоугольной формы, которые изогнуты на подобии «серпа».

Чтобы обеспечить всей конструкции дополнительную упругость, каждый лист модифицирован так, что обладает разной степенью изогнутости. Чтобы предотвратить боковое смещение и обеспечить максимально надежную фиксацию, листы имеют форму желоба.

Поскольку рессоры всегда эксплуатируются в условиях постоянных деформирующих движений, то специфика их производства обеспечивает высочайшую стойкость к механическому износу.

В современных моделях легковых автомобилей такой тип узлов используется очень редко. Этому есть несколько причин. Основной из них является то, что легковые машины обычно предназначены для использования на высоких скоростях. При этом к подвеске выдвигаются повышенные требования по надежности и управляемости. Но листовой тип рессор имеет свойство незначительно смещать продольно мест автомобиля, к которому они прикреплены. Это немного ухудшает управляемость машиной на высокой скорости.

Преимущества рессорной подвески

Несмотря на большое количество разнообразных подвесок, рессоры остаются наилучшим решением, когда разговор заходит о грузовиках.

Преимущества рессорной подвески:

• устойчивость к перегрузкам;
• стойкость и эффективность на плохих дорогах;
• надежность конструкции;
• невысокая стоимость.

Постепенно рессоры вытесняются пневматическими подвесками. Однако благодаря композиционным материалам отдаленное будущее открывает перед ними новые горизонты. Новые материалы изменят их вес и характеристики, позволят заложить внутреннее демпфирование и забыть об амортизаторах.

Однако сегодня в рессорном царстве все еще царит железо, надежность и отказоустойчивость. Если ваш грузовой автомобиль нуждается в новой подвеске, милости просим в !

Элементы рессорной зависимой подвески

Основными составляющими рессорной подвески являются:

• Металлическая балка (мост). Это основа конструкции, представляет из себя жесткую металлическую ось, которая соединяет два колеса.
• Рессоры. Каждая рессора — это набор металлических листов, имеющих эллиптическую форму и разную длину. Все листы соединены между собой. Рессоры соединяются с осью зависимой подвески с помощью хомутов. Данный компонент выполняет функции направляющего и упругого элемента, а также частично демпфирующего устройства (амортизатора) за счет межлистового трения. В зависимости от количества листов рессоры называются мало- и многолистовыми.
• Кронштейны. С помощью них рессоры крепятся к кузову. Один из кронштейнов при этом перемещается продольно (качающаяся серьга), а другой закреплен неподвижно.

Основными составляющими пружинной зависимой подвески, помимо металлической балки, являются:

• упругий элемент (пружина)
• демпфирующий элемент (амортизатор)
• реактивные штанги (рычаги)

Самая популярная подвеска такого типа имеет пять рычагов. Четыре из них являются продольными, и лишь один – поперечный. Направляющие устройства с одной стороны крепятся к жесткой балке, а с другой – к раме автомобиля. Эти элементы обеспечивают восприятие подвеской продольных, боковых и вертикальных усилий.

Поперечный рычаг, препятствующий смещению моста из-за воздействия боковых усилий, имеет отдельное название – «тяга Панара». Различают сплошную и регулируемую тягу Панара. Вторая разновидность поперечного рычага может также менять высоту моста относительно кузова автомашины.

Действующие силы и моменты

Возникающее при работе подвески изменение длины деталей упругих элементов требует эластичного присоединения мест D крепления (). Под действием боковых сил последние также деформируются, увеличивая положительный угол развала наружного (по отношению к центру поворота) колеса.

Рисунок 4 — Эпюра изгибающих моментов (б) в поперечно расположенной листовой рессоре (а), которая крепится к кузову в точках D

б — эпюра изгибающих моментов

На рисунке приведены силы и характер изменения изгибающего момента при статической исходной нагрузке F_w. В центральной части рессоры между точками D действует постоянный по величине момент М_w = F_wl, поэтому листы рессоры должны иметь на этом участке постоянное сечение. Допускается только изменение ширины листов (как показано).

При нагружении рессоры силами, действующими в одну сторону (), концевые и центральный участки принимают форму дуги. В результате рессора по всей длине работает с заданной жесткостью. Однако при движении на повороте () на наружной (по отношению к центру поворота) стороне на рессору действует дополнительная сила +ΔF_a при соответствующем уменьшении нагрузки на внутренней стороне. Один конец рессоры будет в результате приподнят вверх, в то время как другой ее конец отжимается вниз.

Рисунок 5 — При вертикальном подрессоривании закрепленная в двух точках рессора (а) изгибается на участке между точками крепления. Увеличение нагрузки ΔD в точках D соответствует увеличению сил ΔF на концах рессоры

б — эпюра изгибающих моментов

Рисунок 6 — При поперечно-угловом подрессоривании на повороте внешний по отношению к центру поворота конец рессоры (а) дополнительно нагружается силой ΔF_a при соответствующем уменьшении нагрузки — ΔF_t на внутренний конец. В центральной части рессоры между опорами происходит изменение направления моментов, следствием чего является увеличение жесткости рессоры. Нагрузка на внешнюю опору D_a = D + ΔD, а на внутреннюю D_i = D — ΔD, где ΔD = ΔF × 2(1 + e/2) / e

б — эпюра изгибающих моментов

В центральной части действуют противоположно направленные изгибающие моменты, которые стремятся изогнуть этот участок в форме буквы S. В связи с тем, что листы рессоры имеют постоянную толщину, их прогиб в центральной части будет незначительным. Это означает, что при поперечно-угловом подрессоривании на поворотах эта подвеска имеет большую жесткость, чем при одинаково направленном перемещении колес при преодолении препятствия. Взаимосвязь между этими двумя величинами определяется расстоянием e между опорами D. Чем больше величина e, тем больше разнятся эти величины. Однако возможности увеличения e ограниченны, так как длина рессоры в распрямленном состоянии L = e + 2l (см. ) должна быть меньше, чем колея t_v передних колес. Чем больше величина e, тем короче концевые участки l рессоры и тем выше возникающие в них напряжения. Рессора в этом случае должна состоять из большего числа более тонких листов.

В передней подвеске модели «Opel Kadett» рессоры, закрепленные в двух точках, нагружены только вертикальными силами. Боковые и продольные силы воспринимают нижние рычаги, на которые опираются концы рессор. При этом концы рессор могут поворачиваться относительно рычага в боковом направлении. Обеспечения безопасности на случай поломки не требуется, и конструктивное решение с малолистовой параболической рессорой с двумя опорами оказалось экономически самым выгодным ().

Рисунок 7 — Передняя рессора модели «Opel Kadett B», выпускавшейся до 1973 года. Рессора состоит из двух параболических раскатанных листов. В местах крепления листы отделены один от другого резиновыми накладками

Кольцевые рессоры

Кольцевые рессоры применяются преимущественно в случаях, когда требуется обеспечить высокую жесткость в малых габаритах (например, в некоторых конструкциях поглощающих аппаратов автосцепки). Достигается это за счет рационального использования материала колец и наличия сил трения между кольцами. Для обеспечения стабильного трения и предотвращения заклинивания применяется смазка.

Кольцевые рессоры (рис. 4, а) представляют собой жесткий упругий элемент для восприятия сжимающих осевых нагрузок. Кольцевая рессора состоит из набора термически обработанных колец, соприкасающихся коническими поверхностями Под действием нагрузки Р, несмотря на значительные силы трения на конусных поверхностях колец, препятствующие их относительному скольжению, они вдвигаются одно в другое. Кольца, передавая усилия своими коническими поверхностями, деформируются: внешние подвергаются упругому растяжению, а внутренние – упругому сжатию. В результате общая высота рессоры H уменьшается. После снятия нагрузки, так как угол конусности β больше угла трения р = arct μ (где μ – коэффициент трения скольжения), рессора восстанавливает свои прежние размеры за счет сил упругости. Взаимное перемещение колец обычно незначительно (1,5–4,5 мм), вследствие чего для получения достаточного прогиба необходимо иметь большое количество колец.

Рис. 4 – Кольцевая рессора и диаграмма ее работы

Величина работы сил трения между кольцами (рис. 4, б), совершаемой при загружении рессоры, зависит от точности их изготовления и наличия смазки.

Листовые рессоры с прогрессивной характеристикой упругости

Листовые рессоры могут иметь прогрессивную характеристику упругости. Чтобы добиться увеличения жесткости при увеличении нагрузки, рессоры задней подвески легковых автомобилей выполняют двухступенчатыми. В этом случае однолистовая параболическая рессора или двух- либо трехлистовая трапецеидальная при прогибе опираются на лист второй ступени (, варианты а и б). Кроме того, существует возможность установки упора, смещенного по длине рессоры. Этот упор приводит к уменьшению рабочей длины рессоры при ходе сжатия и соответственно к увеличению жесткости (вариант в).

Рисунок 10 — Различные варианты исполнения продольных листовых рессор с прогрессивной характеристикой упругости для легковых автомобилей

а — однолистовая рессора с плавно включающимся подрессорником; б — то же, трапецеидальная; в — укорачивание одного из плеч рессоры на ходе сжатия

Конструктивные решения а и б позволяют так подобрать длину и толщину листов обеих ступеней, что при ходе сжатия подвески до крайнего верхнего положения (т.е. при максимальной нагрузке) напряжения распределяются равномерно. Установка дополнительного ограничителя, напротив, может привести к концентрации напряжений в месте опоры рессоры.

Для грузовых автомобилей изменение нагрузки значительно больше. Чтобы жесткость подвески у незагруженного автомобиля не была чрезмерно высокой, требуется более прогрессивная характеристика, которую можно получить только с помощью дополнительных рессор. Эти дополнительные рессоры с собственной характеристикой упругости крепят на основных рессорах. После определенной величины хода f_E подвески () достигают специальных упоров.

Рисунок 11 — Для грузовых автомобилей требуется значительно более высокая прогрессивность характеристики упругости подвески, которой можно добиться только с помощью дополнительной рессоры, устанавливаемой сверху на основную рессору. Дополнительная рессора после перемещения подвески вверх на определенную величину f_E хода упирается в специальные опоры

В большинстве случаев дополнительные рессоры имеют более высокую жесткость, чем основные, что позволяет избежать слишком низкой частоты колебаний груженого автомобиля и удержать в определенных пределах крен кузова на поворотах. Повышения жесткости достигают путем уменьшения длины листов (l_Z вместо l_H основной рессоры) и увеличения толщины. Поскольку дополнительная рессора включается в работу только в конце хода подвески, возникающие в ней напряжения изгиба меньше, чем в листах основной рессоры.

Расположенные один над другим пакеты рессор могут быть как трапецеидальными (), так и параболическими (), имеющими следующие характеристики:

Таблица 1 — Характеристики наборов листовых рессор

	Основная рессора	Дополнительная рессора
Расстояние между ушками L, мм	1800	—
Длина рессоры, мм	—	1120
Ширина листа B, мм	100	100
Наибольшая толщина h1, мм	22	29
Жесткость рессоры c2h, Н/мм	245	730
Наибольшая нагрузка Fmax, кН	33,2	9,8
Наибольшая нагрузка Fmax, МПа	680	222

Рисунок 12 — Задняя рессора грузового автомобиля, имеющая прогрессивную характеристику упругости. Трапецеидальная рессора выполнена без проставок между листами

Рисунок 13 — Рессора нового поколения для грузовых автомобилей, имеющая прокладки между листами по концам и в зоне центрального стяжного болта

В обоих случаях в качестве аварийной меры на случай поломки коренного листа сделано так, что конец второго листа охватывает левое ушко. Правый конец рессоры, изображенной на , скользит по опоре. Этот вариант исполнения конца рессоры часто встречается в подвеске грузовых автомобилей (). В легковых автомобилях применение подобного конструктивного решения создавало бы неприятный шум.

Рисунок 14 — Чтобы компенсировать изменение длины в процессе колебаний рессора может с одной стороны иметь скользящую опору

а — прямой конец рессоры с удлиненным для безопасности вторым листом; б — изогнутый коренной лист

Другие статьи по подвеске автомобиля

• Листовые рессоры
• Винтовые пружины
• Торсионы
• Стабилизаторы поперечной устойчивости
• Резиновые и пневматические упругие элементы подвески
• Ограничители хода и дополнительные упругие элементы
• Ограничители хода отбоя
• Подвески ведомых задних колес
• Подвески ведущих задних колес

Листовые рессоры

Листовые рессоры применяют в современном подвижном составе редко. Рессоры сочетают в себе свойства упругих элементов и гасителей колебаний. Однако недостатками таких рессор являются большая трудоемкость их изготовления и ремонта, значительная масса, непостоянная сила трения между листами (например, у новых рессор пассажирских вагонов она равна 6–8% статической нагрузки, а в процессе эксплуатации повышается до 20–25%, что нередко приводит к выключению рессор). Листовые рессоры не смягчают горизонтальные толчки.

По форме различают листовые рессоры незамкнутые (подвесные) (рис. 1, а) и замкнутые (эллиптические) (рис. 1, б). Незамкнутая листовая рессора состоит из нескольких наложенных один на другой листов разной длины, соединенных посередине шпилькой и хомутом. Для устранения бокового сдвига листам часто придают желобчатый профиль. Верхний коренной лист имеет на концах ушки или утолщения. Подкоренной лист (один или два) обрезан под прямым углом, остальные наборные листы рессоры обрезаны по трапеции.

Рис. 1 – Листовые рессоры: а – незамкнутая; б – замкнутая

Подвесные листовые рессоры имели наибольшее распространение в нетележечных вагонах, кроме того, их применяли и в тележках четырехосных вагонов. Эти рессоры собраны из нескольких наложенных друг на друга, изогнутых по дуге окружности, постепенно укорачивающихся стальных листов. Посередине листы соединяются шпилькой и прочно насаженным на них (надевается в горячем состоянии) стальным хомутом. Верхний лист, называемый коренным, имеет на концах ушки, которыми рессора шарнирно соединяется с рамой вагона. Лист, прилегающий к коренному листу, называется подкоренным, остальные листы называются наборными.

Изготовляют листовые рессоры преимущественно из желобчатой рессорной стали, профиль которой способствует удержанию листов от перемещения относительно друг друга в поперечном направлении. Кроме желобчатой, используется и плоская полосовая сталь.

Листовая рессора характеризуется размерами в свободном состоянии и под нагрузкой. Расстояние между центрами ушков коренного листа в выпрямленном состоянии называется длиной рессоры. У грузовых вагонов она обычно составляет 1040–1100 мм, а у пассажирских – 1000–1800 мм и реже 2000 мм. Расстояние между центрами ушков коренного листа ненагруженной рессоры называется длиной хорды. Расстояние, измеряемое посередине рессоры, между прямой, проходящей через центр ушков, и верхним (коренным) листом в свободном состоянии рессоры называется фабричной стрелой прогиба. Расстояние от прямой, проведенной через центры ушков коренного листа, до нижней поверхности хомута, которой он опирается на буксу, называется высотой рессоры.

Под действием нагрузки происходит выпрямление рессоры и вследствие этого уменьшение фабричной стрелы. Величина осадки рессоры под грузом, определяемая как разница между фабричной стрелой и стрелой в нагруженном состоянии, называется прогибом. Величина его имеет большое значение для спокойного хода вагона.

Достоинства и недостатки рессор

Как и все элементы подвески, рессорные листы обладают позитивными и негативными характеристиками. Одними из важных достоинств служат относительная простота изготовления, ремонта и монтажных/демонтажных работ. Этот узел не боится перегрузок и дорог низкого качества, где имеются не только выбоины, но и множество ям.

Благодаря пружинным характеристикам гасятся колебания, возникающие во время разгона либо торможения, а также при возникновении заносов. Компактность подобной подвески обеспечивается её расположением снизу, что экономит багажное пространство в багажной части автомобиля.

Основной недостаток состоит в том, что происходит быстрый износ. Виновниками зачастую становятся автомобилисты, которые перегружают машины больше нормы, что приводит к проседанию и потере пружинных качеств. Не всем автовладельцам нравится то, что за листами, стянутыми хомутами, приходится периодически ухаживать, а также контролировать состояние смазки проушин. Если процедуру не проводить своевременно, то появятся посторонние шумы и существенно увеличится износ трущихся поверхностей.

Требования к обслуживанию модернизированного автоприцепа

В процессе использования модернизированного прицепа владелец авто должен соблюдать следующие правила.

• Менять фторопластовые втулки через 50 тысяч км пробега или по мере износа деталей. Замена функциональных деталей иногда нужна раньше, если трейлер подвержен серьёзным нагрузкам и активно эксплуатируется.
• Периодически проверять степень затяжки болтов там, где рессора соединяется с балкой подвески. С течением времени крепежи ослабевают, приводя к деформациям рессорного механизма и его быстрому выходу из строя. Поэтому через каждые 10 тысяч км пробега нужно проводить профилактический осмотр состояния крепёжных элементов. Нельзя допускать формирования люфта между рабочими деталями подвески.
• Периодические добавлять в узловые соединения рессорной подвески солидол или смазку на основе графита. Строгого регламента выполнения данной процедуры нет. Владелец авто должен самостоятельно контролировать увлажнение узлов технической смазкой. Если этого не делать, пересохшие пластины будут быстро истираться, сломаются раньше положенного срока.
• Подкладывать смазку в ушко, где помещён плавающий элемент рессорного механизма. Для добавления смазывающего материала (солидола, графитового состава) рессорная пластина аккуратно отгибается монтировкой или другим подручным предметом. Во время выполнения процедуры обязательно соблюдение правил техники безопасности. Нельзя наносить смазку пальцами. Для этой цели используется малярная кисточка или ватная палочка.

По мнению некоторых водителей, плавающая часть в рессорных подвесках наделяет устройство плохими характеристиками. Они советуют заменять колеблющуюся конструкцию сайлентблоком. На самом деле плавающие механизмы имеют свои преимущества, которые делает их незаменимой деталью для грузовых автомобилей и прицепов.

Быстрое стачивание и скрип элементов рессоры, на которые так любят грешить водители, на самом деле не являются дефектом плавающего механизма. В реальности стачивание появляется только через 100 тысяч км пробега. Скрипящие пластины рессоры указывают на нехватку смазки. После её нанесения проблема исчезает сама собой.

Рекомендуем обратить внимание на следующие модели прицепов МЗСА, где с завода установлены надежные и проверенные рессоры:

Всем привет, дорогие друзья! Сегодня речь пойдет про рессоры на прицеп.

На некоторых моделях они уже стоят, потому возникает только вопрос о том, как усилить и повысить грузоподъемность конструкции.

В других случаях легковые автоприцепы имеют резино-жгутовые (торсионные) варианты подвесок.

Их недостатки в сложном обслуживании и ремонте. Самостоятельно можно поменять только подшипник, а вот рычаг или торсион заменят либо на СТО, либо на заводе, где выпускался автоприцеп. Цена такого ремонта равна стоимости новой торсионной оси. Потому для многих предпочтительнее переделка торсионки на рессорную подвеску (РП).
