Ремонт дизельного двигателя относится к типу комплексных работ

Важно устранить все неполадки, которые связаны не только с работой дизельных форсунок, но и с другими типами впрыска их посредством

Высока восприимчивость дизеля к некачественному топливу либо маслам. Этот фактор зачастую и становится причиной неисправности. Прочистка деталей с помощью специального оборудования – это тоже ремонт. В этом случае может понадобится новый ремкомплект, так как некоторые детали могут успеть выйти из строя.

Этот же производитель предлагает специальный ремкомплект, куда входят уплотнительные кольца. Их повреждения или износ также негативно влияют на функциональность дизельной системы. Полное восстановление форсунок необходимо при условии поломки комплектующей детали, ремонт которой невозможен.

Не стоит забывать, что каждый типовой форсунок наделен ходовым ресурсом, значение которого следующее:

  • легковой транспорт 150 – 200 тыс. км;
  • внедорожники и малый коммерческий транспорт 140 – 150 тыс.км;
  • грузовой транспорт 100 – 140 тыс.км.

Соответственно, их время эксплуатации обуславливается добросовестным обслуживанием, выполнением регламента и использованием качественных запчастей.

Нужно заменить ремкомплект либо форсунок в целом? Не пренебрегайте услугами профессиональных мастерских. Работы по их выкручиванию и последующей установке, требуют правильности выполнения, дабы избежать повреждений этих деталей топливной аппаратуры. Их дальнейшая производительность зависит от соблюдения точных настроек.

Форсунки и его ремкомплект – важные части топливной системы, их техническое состояние влияет на производительность двигателя в целом. Помните, своевременный ремонт дизельных форсунок обязателен. Это позволит избежать сложных поломок двигателя, устранение которых потребует более длительных и дорогостоящих услуг.

https://youtube.com/watch?v=JtFks826uAg

Ремонт

Если все-таки была допущена ошибка во время эксплуатации турбины, и она вышла из строя, то нужно производить ремонт турбин дизельных двигателей. Делать это можно как своими руками, так и на станции технического обслуживания автомобилей. Если было все же решено производить ремонт самостоятельно, то первым делом нужно снять турбину с машины. Этот этап делится на несколько действий.

  • Первым делом нужно отключить все трубы и шланги, которые ведут к турбине.
  • После этого нужно снять турбинную и компрессорную улитку. На самом деле компрессорную улитку снять не составит труда, а вот турбинную нужно будет снять с применением особых усилий. Дело в том, что эта улитка часто намертво прикипает, и снять ее можно только с использованием различных инструментов или даже средств для удаления накипи и демонтажа улитки.
  • После того, как были сняты обе улитки, нужно проверить люфт вала.
  • Затем потребуется снять все уплотнители, вкладыши и другие резиновые изделия и проверить их состояние.
  • Чаще всего они засорены, поэтому их нужно промыть и высушить. Если были обнаружены неполадки с одним из вкладышей или уплотнителей, то нужно приобрести специальный набор и производить ремонт турбин. Такой набор без труда можно купить в любом автомобильном магазине. Чаще всего в такой набор входят все резиновые прокладки и вкладыши, которые должны быть на турбине. Лучше всего производить замену сразу всех резиновых изделий, потому что после ремонта в скором времени, возможно, понадобится ремонтировать другую резиновую прокладку.

Многие знают, что процесс ремонта турбины считается более трудным, чем демонтаж турбины. Проблема заключается именно в установке новых уплотнителей и других резинок на корпус.

Вопрос о том, как же ремонтировать турбину, считается одним из самых популярных среди водителей, у которых она есть. Дело в том, что водители часто не доливают масло, или не ухаживают за турбинами, выжимая из них максимум, поэтому они и приходят в негодность так быстро. Часто бывает такое, что человек купил машину уже со сломанной турбиной, но такое бывает только при покупке машины с рук. Даже после того, как водители получают ответ на свой вопрос, они отгоняют машину на станцию технического обслуживания, где производят ремонт профессионалы. Чаще всего водителей останавливает страх того, что можно что-то не так собрать или установить.

Что надо знать о форсунках Common Rail?

Электромагнитные форсунки Bosch

Они разбираются и сравнительно просты в ремонте. Стоимость восстановления одной форсунки около 100-150 долларов за штуку. Выдерживают они 200 000 км. В 1.9 CDTi компании Opel и 1.9 JTD Fiat форсунки способны дожить до 500 000 км. Цена новой форсунки – около 250-300 долларов за штуку.

Alfa Romeo 159 2.0 JTDM, Fiat Punto 1.3 JTD, Kia CEE’D 1.6 CRDi, Mercedes C 220 CDI W202, Opel Vectra C 1.9 CDTI, Renault Laguna II 1.9 DCI, Volvo V70 D5, BMW 320d E46.

Электромагнитные форсунки Delphi

По сравнению с Бош форсунки Делфи значительно более чувствительны к качеству топлива. Они немного дороже в ремонте – около 150-200 долларов за штуку — из-за необходимости кодирования с новым наконечником. Средний срок службы 150 000 км. Стоимость новой форсунки – около 250 долларов.

Dacia Logan 1.5 DCI, Ford Focus 1.8 TDCi, Renault Megane II 1.5 DCI Nissan Almera 1.5 DCI, Hyundai Santa Fe 2.2 CRDi, Kia Carnival 2.9 CRDi, Ford Mondeo 2.0 TDCi III.

Электромагнитные форсунки Denso

Электромагнитные форсунки Denso считаются наиболее качественными. До недавнего времени ощущалась нехватка запасных частей, но в настоящее время большинство из них можно восстановить. Стоимость ремонта около 150-250 долларов за единицу. Цена новой форсунки – около 450 долларов.

Mazda 6 2.0 CD, Nissan Pathfinder 2.5 DCI, Opel Corsa 1.7 CDTI, Mitsubishi Pajero 3.2 DI-D II, Toyota Avensis 2.0 D-4D.

Пьезоэлектрические форсунки Continental ( Siemens )

Раньше предлагались под именем Сименс, а теперь Континенталь. Они долговечны, но еще до недавнего времени считались неремонтопригодными. Сегодня появляются запасные части, и некоторые мастерские берутся за ремонт. Ресурс форсунок более 200 000 км. Стоимость новой форсунки около 350 долларов.

Citroen C5 2.0 HDi II, Mercedes C220 CDI W204, Volvo V50 D4, Peugeot 207 1.4 HDi.

Пьезоэлектрические форсунки Bosch

Встречаются во многих современных автомобилях и конструктивно очень похожи на форсунки Continental. Имеют они и схожий ресурс – более 200 000 км. К сожалению, они неремонтопригодные. Новые стоят около 300 долларов.

Audi A6 3.0 TDI, BMW 320d E90, Nissan Qashqai 2.0 DCI, Skoda Octavia III 2.0 TDI.

Пьезоэлектрические форсунки Denso

Они достаточно надежные, но не разборные и поэтому ремонту не подлежат. Применяются в небольшом количестве автомобилей. Чаще всего их можно встретить в Lexus и новых моделях Toyota. Стоимость новой форсунки около 500 долларов.

Lexus IS 2.2D, Toyota RAV-4 IV 2.2 D-4D.

Пьезоэлектрические форсунки – Delphi

На рынке представлены ограничено. Дебютировали с Mercedes E250 CDI BlueEFFICIENCY в 2009 году, и сразу же начали вызывать проблемы. Позже конструкция форсунок была изменена.

Mercedes E 250 CDI Bluefficiency.

Неисправности системы впрыска Common Rail

Как правило, система впрыска Common Rail в состоянии продержаться без каких-либо проблем более 200 000 км. Но все зависит не только от конструкции, но и условий эксплуатации. Наименее надежны и наиболее чувствительны к качеству топлива форсунки фирмы Делфи. Первые проблемы порой появляются уже при 140 000 км. Наиболее выносливой является продукция компании Денсо. Пьезоэлектрические форсунки Бош и Континентал (Сименс), как правило, выдерживают более 200 000 км. Столько же служат и электромагнитные форсунки Бош.

Характерные симптомы неисправностей системы впрыска Common Rail

— неравномерная работа двигателя;

— увеличение расхода топлива;

Тем не менее, сбои в работе системы Common Rail не всегда являются результатом повреждения форсунок. Дефект мог настигнуть насос высокого давления, регулятор давления топлива и другие датчики. В любом случае параметры работы системы впрыска дают практически точный ответ на вопрос о состоянии форсунок.

Каждый кулик хвалит свое болото

В рекламных буклетах каждый производитель хвалит свой продукт, как лучшее решение. Как Вы уже догадались, на практике у многих из них часто выявляется целый ряд недостатков. Простейшую конструкцию имеют электромагнитные форсунки Bosch. Ремонт немецких форсунок не сложен. Delphi хотел пойти дальше и разработал для своих электромагнитных форсунок гораздо более сложную систему управления. В результате его продукт оказался наиболее чувствительным к качеству топлива и, к сожалению, не слишком долговечным. Среди электромагнитных форсунок наиболее надежными считаются Denso, но есть сложности с доступностью запасных частей для ремонта. Наиболее сбалансированными считаются пьезоэлектрические форсунки конструкции Бош и Сименс (Континенталь), а также отчасти Denso. Форсунки похожи друг на друга, как в техническом плане, так в плане надежности. Из этой группы выбивается только Delphi, пьезофорсунки которого на протяжении всего времени слыли менее выносливыми.

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

  • мощность двигателя существенно снижается;
  • увеличение оборотов двигателя приводит к рывкам и провалам;
  • на низких оборотах мотор работает нестабильно и часто глохнет;
  • токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

  • промывка с помощью особых топливных присадок;
  • промывка на стенде (для этого детали придётся снимать).

Течь

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

  • при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
  • двигатель очень трудно завести;
  • запущенный двигатель работает с перебоями и характерными хлопками.

Вместо заключения

Попытка отремонтировать форсунку в домашних или гаражных условиях — мера скорее вынужденная, чем стандартная. Дело в том, что подобные операции потребуют высокой квалификации мастера, далеко не любой автолюбитель сможет верно определить неисправность и грамотно провести все работы. Это, не говоря уже о том, что желательно иметь оборудование для диагностики.

  1. У нас работают специалисты с большим практическим опытом, которые знают нюансы разных моделей авто.
  2. В наличии высокоточное компьютерное оборудование и диагностические стенды, которые позволяют точно определить дефект.
  3. Используем оригинальные запчасти, поделки исключены.
  4. Предоставляем гарантию на установленные узлы и проделанную работу.
  5. Оказываем полноценную поддержку клиента на всех этапах сотрудничества.

Всегда готовы посоветовать вариант восстановления, который будет оптимальным именно в вашем случае. Если не уверены в том, как отремонтировать дизельные форсунки самостоятельно — обращайтесь к нам по телефонам +7 (921) 932-25-54, (812) 938-56-50, 8 (800) 350-34-48, и мы обязательно решим вашу проблему!

Основные причины загрязнения форсунок.

Основной, но далеко не единственной причиной засорения форсунок инжекторного двигателя, несомненно, является качество топлива. В Западной Европе инжекторы практически никто не чистит, производители лишь рекомендуют их менять через 120 -150 тысяч километров пробега.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

  1. Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
  2. Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
  3. Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя.

Как появляются отложения

Когда двигатель перестаёт работать, лёгкие фракции топлива испаряются на горячих плоскостях. Тяжёлые фракции оседают на деталях, в том числе форсунках. Смыть их нечем — топливо больше не поступает.

Запорный конус со временем уже не может плотно сесть в седло — следовательно, герметичность форсунки нарушена. Это приводит к перебоям при запуске двигателя, так как давление в топливной магистрали уменьшается. Смолистые отложения засоряют сопло форсунки. В результате количество топлива, выброшенное форсункой в каждый рабочий акт, уменьшается.

Также изменяется форма распыла форсунки. Распылитель имеет свои нормы и допуски. Твёрдые загрязнения приводят к образованию факела неправильной формы, распыление топлива происходит плавно, и появляются подтёки топлива. Часто отложения образуются интенсивней на отдельных форсунках, при этом нагрузка на более «чистые» увеличивается.

Загрязнённость фильтров

Ещё одной из главных причин выхода из строя форсунок является загрязнённость фильтров. Фильтры установлены на пути следования топлива и, сама форсунка имеет фильтр. Размер его небольшой, и он предназначен только для отсева очень мелких загрязнений топлива. Если при работе топливной системы засорён магистральный фильтр, который должен улавливать все более крупные частицы — фильтр форсунки мгновенно засоряется. Поэтому своевременная замена фильтров топливной системы — залог работоспособности форсунок.

Выбор сервисного обслуживания

Прежде чем начать ремонт, убедитесь, что сервисный центр отвечает запросам:

  • Имеется наличие всего необходимого оборудования и инструментов для проведения диагностики и регулировки.
  • В штате компании работают только опытные, квалифицированные специалисты.
  • Манипуляции проводятся в соответствии с рекомендациями заводов-изготовителей.
  • Предусмотрено тестирование на специальных испытательных стендах.
  • Ремонт деталей сопровождается многоэтапной проверкой качества, которую проводят несколько специалистов.
  • Выдается гарантия на проведенные работы.

На что обращать внимание?

Преимущества и недостатки форсунок должны быть известны еще на этапе выбора автомобиля. Учитывая риск выхода из строя форсунок, следует, как огня избегать двух моделей с одним и тем же двигателем: Ford Mondeo III 2.0 TDCi и Jaguar X-Type 2.0 d. Врожденные дефекты имели и форсунки Mercedes E250 CDI W212 начала производства. Остальные автомобили с форсунками Delphi нареканий не вызывают. Некоторые моторы позволяют использовать форсунки разных производителей. Например, двигатель 1.6 HDi/TDCi имел четыре различных типа систем впрыска, а самым дешевым в обслуживании был Бош. Аналогичная ситуация с 2.0 HDi. Форсунки Siemens (Continental) могут быть восстановлены, а пьезофорсунки Bosch — нет.

Аналоги Bosh

Компания Bosh, являющаяся лидирующей в производстве дизельных топливных аппаратов, и разработала систему Common Rail. Её главная особенность – давление впрыска до 2500 кгс/см2, максимальное значение которого создается не в гидроаккумуляторе, а в самой форсунке. Common Rail оснащена:

  • миниатюрным гидроусилителем давления;
  • двумя электромагнитными клапанами, позволяющие варьировать в пределах одного рабочего цикла от количества топлива к моменту впрыска.

Топливные форсунки и ремкомплект другого образца этой фирмы имеют устройство в виде небольшого напорного резервуара, задача которого сокращать обратный ход к циклу низкого давления. В результате давление впрыска и КПД системы увеличиваются.

Непосредственно на заводе, каждый корпус дизельных форсунок и ремкомплект Bosch проходит испытательный срок. К тому же они подвергаются повышенным нагрузкам с целью минимизировать вероятность поломки. На практике детали от производителя обладают исключительной точностью распылителей как на грузовом, так и на легковом транспорте.

Выбор сервисного обслуживания

Прежде чем начать ремонт, убедитесь, что сервисный центр отвечает запросам:

  • Имеется наличие всего необходимого оборудования и инструментов для проведения диагностики и регулировки.
  • В штате компании работают только опытные, квалифицированные специалисты.
  • Манипуляции проводятся в соответствии с рекомендациями заводов-изготовителей.
  • Предусмотрено тестирование на специальных испытательных стендах.
  • Ремонт деталей сопровождается многоэтапной проверкой качества, которую проводят несколько специалистов.
  • Выдается гарантия на проведенные работы.

Ремонт форсунок Common Rail

Электромагнитные форсунки

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.

Пьезоэлектрические форсунки

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

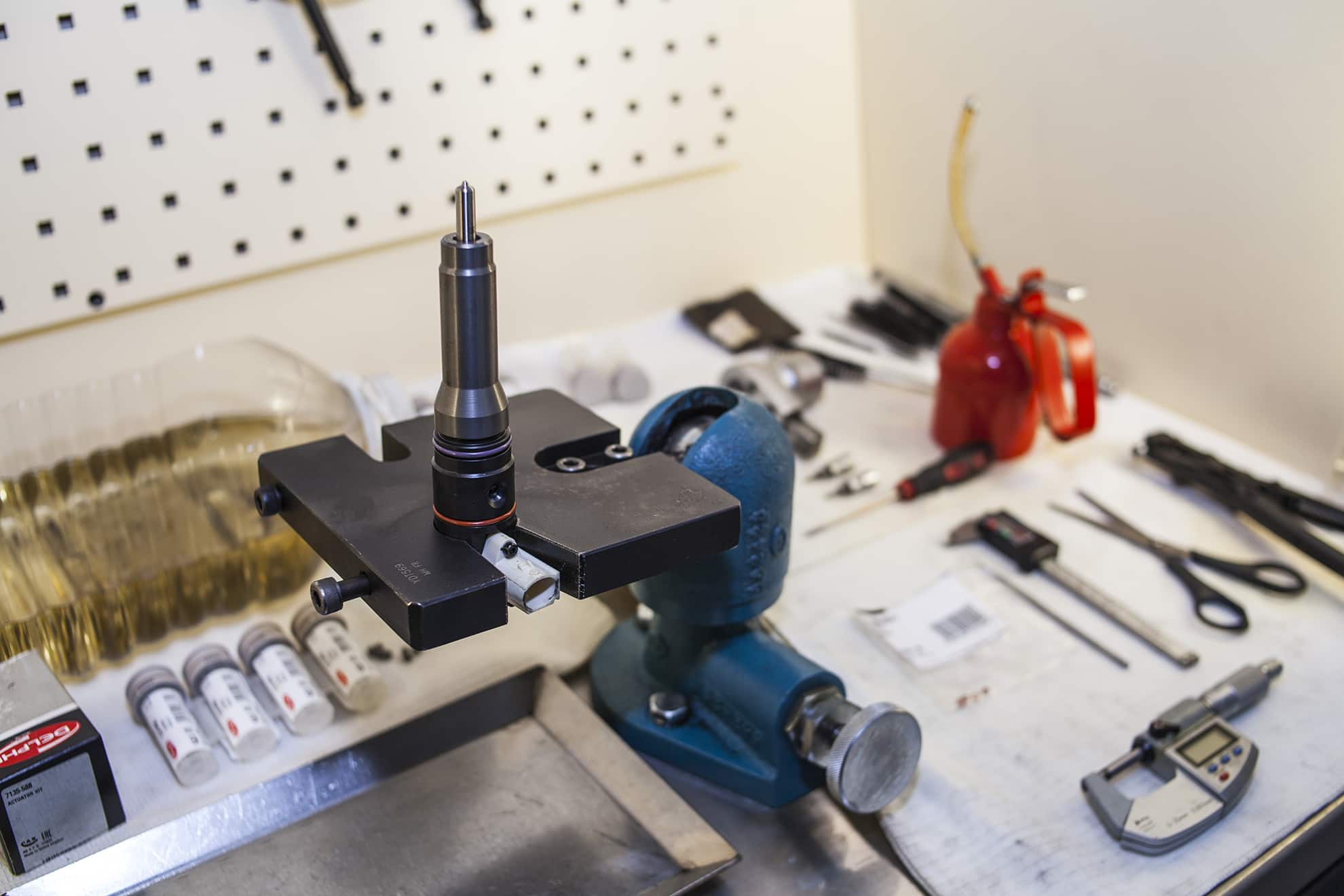

Ремонт форсунок

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

Ход работ:

— проверка форсунки на стенде;

— демонтаж и промывка элементов;

— дефектовка и замена необходимых деталей;

— регулировка и сборка форсунки;

— измерение параметров после сборки;

— присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.

Регулировка после самостоятельного ремонта

Нужно отметить, что в некоторых случаях деталь не будет сразу же корректно функционировать — необходима калибровка. Делается это при помощи смены регулировочных шайб, желательно заранее запастись шайбами разной толщины. Например, если давление срабатывания ниже — ставим более толстую шайбу и наоборот. Можно взять за правило, что для увеличения давления на 10 кгсм, берётся шайба на 0,1 мм меньшей толщины. Диаметр должен быть таким же, как и у ранее установленных.

Также стоит отметить, что на этапе разбора форсунки нужно внимательно осмотреть нажимную пружину и, если она выработала свой ресурс, заменить её. В противном случае можно ожидать протекания топлива. Также в обязательном порядке меняются все уплотнительные кольца. Без проведения этих работ калибровка не будет иметь смысла. После регулировки изделие можно ставить обратно на двигатель.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

  • набор рожковых или накидных ключей;
  • отвёртки под прямой и крестовый шлиц;
  • чистая сухая ветошь;
  • максиметр;
  • промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

  • ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
  • набор рожковых ключей;
  • спецсъёмник для этих деталей.

Последовательность ремонта

  1. Съёмник устанавливается на извлекаемую форсунку. Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником
  2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками). На форсунку Common Rail устанавливается шток и гайка с левой резьбой
  3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
  4. Теперь деталь вручную выкручивается из гнезда. Предварительно ослабленная форсунка Common Rail извлекается вручную
  5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
  6. Теперь ослабленная ключами крышка распылителя откручивается вручную. Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную
  7. Из крышки аккуратно извлекается старый распылитель и заменяется новым. С форсунки Common Rail снимается старый загрязнившийся распылитель
  8. Из второй части извлекается обратный клапан. Обратный клапан форсунки Common Rail можно снять после извлечения распылителя
  9. Из обратного клапана извлекается возвратная пружина. Возвратная пружина форсунки Common Rail извлекается из обратного клапана
  10. Обратный клапан заменяется новым. Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта
  11. После этого производится обратная сборка.

Ремонт форсунок bosch дизель

Профессиональный ремонт форсунок Bosch

Диагностика форсунки на стенде (распечатка диагностической карты) 500р.
Ремонт форсунки под ключ 1900р.
Чистка форсунок 50р.
Замена распылителя/клапана форсунки 1900р.
Настройка форсунки 400р.

В случае обнаружения неисправности форсунки и дальнейшего ремонта в нашей мастерской диагностика проводится БЕСПЛАТНО!

Форсунки bosch- элементы силового агрегата, отвечающие за нормальную работу топливной системы. Такие изделия отличаются хорошими качественными характеристиками, надежностью и продолжительным эксплуатационным сроком. Но любая даже самая качественная вещь может сломаться. При этом нужно помнить, что ремонт форсунок bosch поможет избежать большинства проблем с мотором и продлить его эксплуатационный срок.

Существует целый ряд симптомов, по которым можно понять, что необходим

ремонт форсунок common rail bosch :

проблемы с запуском мотора;

потребление большого количества рабочих жидкостей;

снижение уровня мощности силового агрегата;

наличие непривычного шума при работе двигателя.

Конечно же данную проблему можно решить несколькими способами: купить новую деталь или же бывшую в эксплуатации. Однако наиболее рациональным решением будет профессиональный ремонт дизельной форсунки bosch. Это возможно объяснить несколькими фактами: новая запчасть стоит довольно дорого, а если покупать бывшую в пользовании можно потратить деньги впустую, купив некачественную вещь. Кроме этого восстановление детали обойдется значительно дешевле ее покупки. При этом вы будете обладать гарантией на пост ремонтную эксплуатацию сроком на год!

Цена будет зависеть от сложности поломки и степени износа детали. Сам процесс ремонта происходит в несколько этапов начиная с диагностики, восстановительных работ, заканчивая обратной установкой отремонтированной детали. Проверка форсунки bosch на диагностическом стенде дает возможность оперативно определить характер поломки и корректно ее устранить.

Заказать ремонт форсунок вы можете в нашей компании. Преимуществами совместного сотрудничества выступают:

приемлемая ценовая политика;

наличие современного оборудования для качественного ремонта элементов двигателя;

работа без выходных, благодаря чему вы сможете воспользоваться услугами нашего сервиса в любой день недели;

Для заказа услуги свяжитесь с нашим специалистом посредством телефона либо же заполните форму обратной связи.

Источник

Как почистить форсунки самостоятельно

Форсунки можно и самому очистить, при огромном желании и наличии «прямых» рук. Конечно же, это не будет профессионально¸ ведь стенд для восстановления и калибровки форсунок весьма дорогое устройство (около 15 млн. руб.) и его даже не все автомастерские могут позволить, тем более мы, простые смертные, но все же, кое-что в профилактике системы подачи топлива можно выполнить самостоятельно.

Чаще всего сбоем в работе форсунок является их засоренность. Поэтому, чтобы восстановить их работоспособность и вернуть рабочую производительность форсунки, достаточно произвести её чистку. Это можно сделать двумя путями — не вынимая с двигателя (добавив в топливо специальный очиститель) и в снятом состоянии (пропуская чистящее средство по отдельно взятой форсунке или ультразвуком). Для очистки используются следующие методы:

  1. механический;
  2. ультразвуковой;
  3. с помощью химических составов.

В данной теме мы расскажем лишь о некоторых, поскольку зачастую для чистки форсунок необходимо дополнительное профессиональное оборудование.

Чистка форсунки в домашних условиях

Отдельно взятую форсунку можно чистить с помощью специальных химических составов. Например, тех же присадок, которые добавляются в топливо для очищения системы или так называемый “Очиститель карбюратора”. Действовать в данном случае необходимо пошагово:

  1. заранее подготовить “Очиститель карбюратора” (или его аналог в виде баллончика с разбрызгивателем), контактную кнопку без фиксации замкнутого положения, шприц объемом 5 мл или больше, трубочку для продолжения горлышка шприца с уплотнением, пустую тару, желательно большого объема (5-10 литров), зарядное устройство от мобильного телефона с обрезанным штекером, контактные провода с клеммами;
  2. далее необходимо вставить испытуемую форсунку в заднюю часть шприца (как можно более плотнее, с резинкой или без нее);
  3. после этого подключить клеммы через кнопку к зарядному устройству и включить его в розетку;
  4. вставить трубочку в распылитель средства для очистки, а обратную часть форсунки развернуть в подготовленную пустую тару;
  5. после этого нажать на распылитель с тем, чтобы некоторое количество вещества попало в форсунку;
  6. нажать на кнопку контакта, чтобы привести в действие форсунку.
  7. Если форсунка исправна, с ее обратной стороны должно под напором выйти моющее средство. Процедуру продувки необходимо повторить несколько раз для достижения необходимой степени чистоты.

Если в вашем автомобиле установлены низкоомные форсунки, то нажимать кнопку открытия форсунки необходимо на долю секунды. Если же у вас высокоомные форсунки, то держать кнопку можно 2-3 секунды.

Кроме выше перечисленных методов проверки также можно упомянуть о проверке токсичности газов и дымности, — низкий уровень CO при прогазовке, является признаком плохой работы форсунок. Данный метод практикуется на некоторых СТО, в качестве контроля работы двигателя. Поскольку нужны как определенные знания, так и оборудования, то рассматривать его в качестве одно из вариантов самостоятельной диагностики не будем.

Также нельзя обойти стороной и не уделить внимание проверке форсунок по коррекции топливоподачи и лямбде, но тут такая же ситуация как и токсичностью, потребуется не только диагностическое оборудование, но и уметь разбираться во всех цифрах что будет показывать вам диагностика

Все о ремонте топливных систем дизельных двигателей. Исследование ЗР

С момента своего появления два десятка лет назад дизельная аппаратура Common Rail сменила уже несколько поколений. Ее современные компоненты — высокотехнологичные узлы, которые требуют особого подхода при ремонте

Поэтому крайне важно проводить их лечение в соответствующих условиях, а не на коленке. Производители позаботились о разработке технологий ремонта, поставке запчастей и даже о создании сетей специализированных СТО

При схожих устройстве и принципе работы форсунки и ТНВД Common Rail разных производителей могут иметь довольно серьезные конструктивные особенности. Это обуславливает специфику их восстановления, хотя общий подход одинаковый. В качестве примера рассмотрим технологии ремонта форсунок и ТНВД фирмы Bosch — одного из самых крупных производителей компонентов топливной аппаратуры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
