Мост автомобиля

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.


а — поперечина; б — неразъемная балка; в — разъемная балка; 1, 4 — рукава полуосей; 2, 3 — части картера моста.

С поперечиной

Мосты с поперечиной изготавливаются в виде двутавра переменного сечения из металлического бруса методом ковки. Часто поперечину по ошибке называют балкой. Обычно центральная часть поперечины двутаврового сечения изогнута вниз с целью более низкого расположения агрегатов (например, двигателя).

С балкой

Мосты с балкой пустотелые с целью размещения внутри балки элементов привода ведущей оси. Существуют мосты с разъемной и неразъемной балкой. Последние имеют значительно более высокую жесткость, поэтому применяются в тяжелой технике. Мосты с разъемной балкой предназначены для легковых автомобилей и грузовиков с небольшой грузоподъемностью,


Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Также мосты с балкой отличаются по технологии изготовления. В основном применяются штампованные и литые балки.

  • Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
  • Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
  • Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
  • Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Неразрезной ведущий мост

Конструктивно такой мост выполняется пустотелым в виде балки, для размещения в ней узлов трансмиссии: дифференциала, главной пары и полуосей, являющихся приводом к ведущим колесам автомобиля. На концах балки установлены подшипники полуосей и смонтированы фланцы для крепления опорных дисков и тормозных механизмов. На теле балки выполнены площадки под крепления рессор или пружин, а также кронштейны для соединения с подвеской.

Назначение ведущего моста заключается в изменении подведенного крутящего момента и передачи его под прямым углом на ведущие колеса. При прохождении поворота ведущий мост дает возможность ведущим колесам автомобиля вращаться с различными скоростями. Мост также передает тяговое усилие и реактивный момент к раме или несущему кузову автомобиля от ведущих колес, а также воспринимает силу веса и боковые реакции, при движении автомобиля в повороте.

Устройство и конструкция заднего моста в авто

Элементы классического заднего моста:

  • картер (чулок), обычно неразъемный, имеющий посередине крышку для доступа к дифференциалу сзади. На автомобилях УАЗ корпус состоит из двух частей;
  • ведущая и ведомая шестерня главной пары;
  • корпус дифференциала (в нем собран редуктор моста);
  • полуосевые шестерни (сателлиты);
  • набор подшипников (ведущей шестерни и дифференциала) с дистанционной шайбой;
  • комплект регулировочных и уплотнительных прокладок.

Принцип работы заднего моста. При прямолинейном движении автомобиля крутящий момент через карданный вал передается на ведущую шестерню редуктора. Ведомая шестерня вращается за счет ведущей, а от нее равномерно крутятся сателлиты (но не вокруг своей оси), распределяя момент на колеса 50:50.

При повороте авто одной полуоси необходимо вращаться с меньшей скоростью, за счет вращения сателлитов вокруг своей оси, в меньшей степени крутящий момент поступает на разгруженное колесо. Таким образом обеспечивает безопасность и отсутствие кренов при повороте, съезд с колеи движения и меньший износ резины.

Дифференциалы делятся на несколько типов, каждый из которых выполняет одну и ту же работу, но осуществляют ее по-разному. Существуют дисковые, винтовые, дифференциалы повышенного трения, с жесткой блокировкой. Все это обеспечивает высокую проходимость, поэтому применяется на кроссоверах и внедорожниках.

Как обслуживать задний мост. Для обслуживания моста требуется периодическая замена трансмиссионного масла. За счет применения гипоидной передачи, масло, заливаемое в редуктор, должно соответствовать классификации GL-5. Раз в 200-250 тысяч потребуется регулировка пятна контакта между ведомой и ведущей шестерней, а также подшипников. При надлежащем уходе подшипников, сателлитов и дистанционной шайбы хватит минимум на 300 000 км.

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

а — поперечина; б — неразъемная балка; в — разъемная балка; 1, 4 — рукава полуосей; 2, 3 — части картера моста.

С поперечиной

Мосты с поперечиной изготавливаются в виде двутавра переменного сечения из металлического бруса методом ковки. Часто поперечину по ошибке называют балкой. Обычно центральная часть поперечины двутаврового сечения изогнута вниз с целью более низкого расположения агрегатов (например, двигателя).

С балкой

Мосты с балкой пустотелые с целью размещения внутри балки элементов привода ведущей оси. Существуют мосты с разъемной и неразъемной балкой. Последние имеют значительно более высокую жесткость, поэтому применяются в тяжелой технике. Мосты с разъемной балкой предназначены для легковых автомобилей и грузовиков с небольшой грузоподъемностью,

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Также мосты с балкой отличаются по технологии изготовления. В основном применяются штампованные и литые балки.

  • Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
  • Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
  • Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
  • Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Неразрезной ведущий мост

Конструктивно такой мост выполняется пустотелым в виде балки, для размещения в ней  узлов трансмиссии: дифференциала, главной пары и полуосей, являющихся приводом к ведущим колесам автомобиля. На концах балки установлены подшипники полуосей и смонтированы фланцы для крепления опорных  дисков и тормозных механизмов. На теле балки выполнены  площадки под крепления рессор или пружин, а также кронштейны для соединения с подвеской.

Назначение ведущего моста заключается в изменении подведенного крутящего момента и передачи его под прямым углом на ведущие колеса. При прохождении поворота ведущий мост дает возможность ведущим колесам автомобиля вращаться с различными скоростями. Мост также передает тяговое усилие и реактивный момент к раме или несущему кузову автомобиля от ведущих колес, а также воспринимает силу веса и боковые реакции, при движении автомобиля в повороте.

Замена колёсных пар

Часто штатных колёс недостаточно для преодоления серьёзного бездорожья. При установке специальной резины обычно заменяется и главная пара. Характеристики стандартных колесных пар рассчитаны именно на использование заводской резины. Если не делать замену колёсных пар при переходе на большие колёса, долго они не прослужат.

При установке военных мостов главное — отдавать себе отчёт, для чего нужен вам автомобиль. Если он приобретался исключительно для бездорожья, то военный мост – лучшее решение. Для автомобиля, который придётся часто эксплуатировать на трассе, это не лучший выбор.

Источник

Техническое обслуживание редуктора

Редуктор заднего моста работает в повышенных нагрузках. Срок эксплуатации заднего редуктора зависит от периодического прохождения ТО, режима эксплуатации.

Признаком неисправности редуктора заднего моста, при которым следует провести диагностику и, в случае необходимости, сделать ремонт, является появление шума. Шум редуктора — это гул, который легко ощущается во время езды и который закладывает уши движении на дальнее расстояние.

Обычно, при появлении шума редуктора, всегда приходится делать капитальный ремонт или менять полностью.


В зависимости на какой передаче едет автомобиль и на какой скорость, шум может быть разным.

Порядок ремонта или замены узла полностью:

  1. Приготовить стандартный набор ключей.
  2. Слить масло из редуктора, открутив сливную пробку.
  3. Снять колеса.
  4. Снять тормозные барабаны.
  5. Снять колодки.
  6. Открутить крепления полуосей торцевым ключом.
  7. Демонтировать полуоси.
  8. Разобрать и снять карданный вал. Это делаем в таком порядке:
    • Поставить метки на фланце кардана и фланце редуктора для избежания дисбаланса после сборки.
  9. Открутить болты, которые крепят вал.
  10. Во время сборке использовать новые гайки для избежания возможной поломки в дороге (обрыв карданного вала).
  11. Открутить крепления редуктора к заднему мосту торцевым ключом.
  12. Устанавливаем новый редуктор или ремонтируем.
  13. После сборки заливаем новое масло для редуктора.

Если во время движения появился гул около задних колес, то надо проводить регулировку. Гул появляется от постоянных нагрузок.

Диагностику делаем в таком порядке:

  1. Демонтировать подшипники.
  2. Снять сальники.
  3. Снять сателлиты.
  4. Снять фланцы.
  5. Снять оси.
  6. Все снятые детали надо промыть в бензине или керосине.
  7. Осмотреть визуально и, если обнаружено повреждение хотя бы одного зуба, то деталь подлежит замене.

Сборку редуктора делаем в такой последовательности:

  1. Установить ведущую шестерню с регулировочной шайбой, распорной втулкой, подшипниками и фланцем.
  2. Гайку следует затягивать ключом с динамометрическим измерением. Силу затяжки гайки делаем 1 Н (Ньютон).
  3. В корпус дифференциала установить ведомую шестерню и затянуть болты.
  4. Выставить путем регулировки допустимый люфт.
  5. После установки всех деталей, гайки затягиваем до минимума.
  6. Теперь проворачиваем ведомую шестерню и проверяем ее на люфт. Люфт должен быть, но небольшим. Люфт — это запас расстояния, так как все детали при нагрузках немного расширяются.
  7. Проверяем расстояние между болтами, удерживающие гайки. Штангенциркулем проверяем расстояния, а с другой затягиваем гайки с одинаковым моментом затяжки. Расстояния между болтами не должны изменять от предела 1,5-2 мм. Если расстояния в норме, то опять проверяем люфт шестеренки.
  8. Регулировка на этом этапе заканчивается.

Ремонт редуктора своими руками

Ремонт бортового редуктора — достаточно сложная процедура, но при наличии определённых навыков вполне самостоятельно выполнимая. Сначала нужно снять сам корпус бокового редуктора.

Разборка бортового редуктора должна проходить в тисках. Чтобы разобрать бортовой редуктор, нужно открутить болты, удерживающие стопорные пластины. Далее следует осмотреть каждый подшипник на предмет его дальнейшей эксплуатации. Если проводится капитальный ремонт, каждый подшипник нужно заменить.

При проведении ремонта нужно в обязательном порядке залить новое масло в бортовые редукторы. Все детали, имеющие сколы, трещины и выбоины подлежат замене. Вал редукторного моста нужно проверить на предмет целостности. Если планируется жёсткая эксплуатация, лучше поставить усиленные валы. Сальники тоже нужно осмотреть, неисправный сальник поменять.

Сборка бортового редуктора должна проходить с использованием тисков. Все элементы узла собираются и устанавливаются в корпус бортового редуктора. Ставится на своё место дифференциал, крышки подшипников закручиваются. На этом ремонт редуктора заканчивается.

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.

Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

  • Передача и преобразование крутящего момента к ведущим колесам;
  • Обеспечение разной скорости вращения колес;
  • Передача тягового усилия к раме автомобиля или кузову;
  • Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые

Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спереди

Управляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:

1 — колесо;2 — тормозной барабан;3 — ступица;4, 13 — подшипники;5 — гайка;6 — щит;7 — цапфа;8 — шкворень;9, 16 — рычаги;10, 15 — тяги;11 — шайба;12 — стопор;14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:

а — неразрезной;б — разрезной;1 — колесо;2 — цапфа;3 — шкворень;4 — балка;5 — рессора;6 — стойка;7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.

а — общий вид;б — детали наружного шарнира;в — привод правого переднего колеса;1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы)2, 4 — приводные валы;5 — корпус шарнира;6 — сепаратор шарнира;7 — обойма шарнира;8 — шарики шарнира;9 — упорное кольцо привода;10, 13 — хомуты пыльников;11 — стопорное кольцо;12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:

1 — ось;2 — ступица;3 — рычаг;4 — подвеска;5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.

Проходной мост КАМАЗ

Шелепихинскую набережную с Береговым проездом соединит мост

Автомобильный мост через Москву-реку планируется построить в районе Филевского парка – чуть выше по течению, чем Шелепихинский мост. На мосту организуют четыре полосы для движения. Въехать на него можно будет со стороны Берегового проезда или Шелепихинской набережной.

Мост соединит жилой комплекс, который построят между береговой линией и Филевским бульваром, с другим берегом реки. Помимо ЖК здесь появятся две школы на 1750 мест, три детских сада на 750 мест, поликлиника и многоярусная парковка. Подстанцию скорой помощи реконструируют.

Застраивать микрорайон планируется в два этапа. Сначала возведут жилые дома, школы и детсады, а на втором этапе – мост.

Подвеска автомобиля

Главным назначением подвески автомобиля является подавление и уменьшение колебаний, возникающих при попадании ТС в ямы или при наезде на подъемы дорожного покрытия. Благодаря действию подвески, подобные явления эффективно гасятся.

Кузов осуществляет различные типы колебаний — поперечно-угловые, продольные, угловые и вертикальные. Их характеристики формируют общую плавность перемещения транспортного средства для пассажиров и водителя в салоне.

Отдельного внимания заслуживает тип связи колес и кузова автомобиля.

Люди, которые хотя бы раз в жизни ездили на деревянной телеге, ощутили на себе «прелести» движения по неровному покрытию.

Это легко объяснить, ведь колеса этого средства для передвижения жестко сидят на «основе», а выбоины и ямы передаются «пассажирам».

По телевизору можно наблюдать картину, когда при увеличении скорости движения телега буквально разваливается.

Причиной является именно жесткость, из-за которой элементы ходовой части получают огромную нагрузку.

Для продления срока службы современных транспортных средств и повышения уровня комфорта «наездников» кузовная часть и колеса автомобиля не имеют жесткой связи.

Это легко подтвердить, если поднять ТС на определенно расстояние от земли и подергать за колеса — они будут свободно перемещаться и слегка отвиснут.

Это обусловлено особым типом крепления с помощью специальных пружин и рычагов.

Группа механизмов, обеспечивающих «гибкую» связь, относятся к подвеске.

Ее элементы (пружины и рычаги) изготовлены из металла и имеют определенный уровень прочности.

Но при изготовлении автомобиля предусматривается определенный запас, позволяющий колесам перемещаться по отношению к кузовной части в определенных плоскостях.

Если быть точнее, обеспечивается свобода перемещения кузова по отношению к колесам, движущимся по дорожному покрытию.

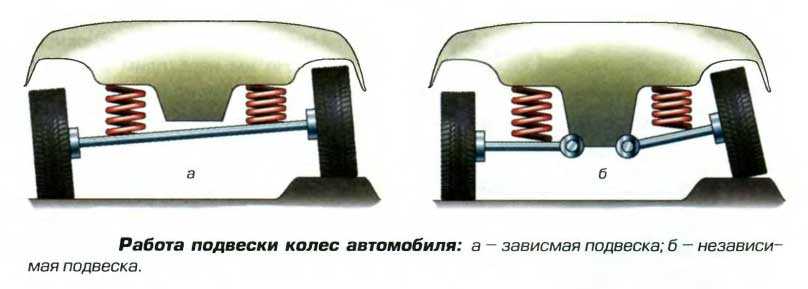

Подвеска — элемент ходовой части автомобиля, который может быть двух видов:

  • Независимая — тип подвески, в которой колеса на одной оси не имеют жесткой связи и меняют положение независимо друг от друга. Это значит, что при попадании на неровность одно из колес реагирует на дефект, а другое — остается в прежней позиции.
  • Зависимая — тип подвески, в которой колеса одной оси имеют жесткую связь, то есть соединены специальной балкой. В случае попадания транспортного средства в яму или при наезде на подъем оба колеса меняют положение на идентичный угол.

Недостаток жесткого крепления очевиден. Почти все неровности дорожного покрытия передаются кузову автомобиля, а далее — людям в салоне.

В роли спасителя выступают только шины, которые берут на себя «удар». При такой конструкции кузов сильнее раскачивается и с более высоким ускорением.

Добавление в конструкцию ходовой части упругой составляющей (рессора или пружин) позволяет более эффективно гасить удары от неровного дорожного покрытия.

Недостаток в том, что машина начинает раскачиваться, а сами колебания сохраняются в течение продолжительного времени. В итоге машина менее управляема, а движения становятся опасными.

Авто с таким типом подвески будет раскачиваться во всех направлениях, что повышает риск «пробоя». Он может возникнуть в случае совпадения двух составляющих — толчка от дорожного покрытия и работы подвески из-за продолжительного колебания.

Сегодня элементы ходовой части более продуманы. В конструкцию подвески входят не только упругие, но и демпфирующие узлы — амортизаторы.

В задачу последних входит контроль работы пружины и гашение чрезмерных колебательных движений.

После наезда на неровность происходит сжатие пружины, а в процессе расширения большую часть энергии принимает на себя амортизатор автомобиля.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена ШРУС на Audi A6 C5 с отсоединением и без отсоединения рычагов

Он не дает пружине растянуться на длину, которая больше положенной. Как следствие, колебательный процесс имеет ограниченный характер — в среднем одно 0,5 до 1,5 циклов.

ЧИТАЙТЕ ПО ТЕМЕ: Почему стучит амортизатор.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние. Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; 5

— ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера; — шток; 8 — вилка; — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного мостаВо время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей: а — полуразгруженная полуось; б — полностью разгруженная полуось; 1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; 5 — ступица; G — сила, действующая на кожух и полуось; М — вращающий момент
