Задний мост автомобиля

Строительство опор мостов

Строительство опор

Строительство фундаментов опор

Устройство фундаментов мелкого заложения

Фундаменты мелкого заложения в сухих и маловлажных грунтах возводят в открытых котлованах. В подготовительный период завозят необходимое оборудование, проводят геодезические работы и планировку площадки.

№ стадии Порядок работ
1 На первой стадии разрабатывают котлован с применением креплений или без креплений при плотных грунтах
2 На второй стадии устраивают фундаментную подушку, которая может бетонироваться на месте или собираться из сборных блоков, омоноличиваемых в стыках.
3 На заключительной стадии после готовности подушки фундамента проводится обратная засыпка котлована.

Свайные фундаменты на забивных железобетонных сваях

В строительстве мостов свайные фундаменты на забивных железобетонных сваях, как правило, применяют железобетонные призматические сваи сечением 35х35 см и 40х40 см, длиной 6…18 м.

Свайные фундаменты на забивных железобетонных сваях

Фундаменты на забивных железобетонных сваях

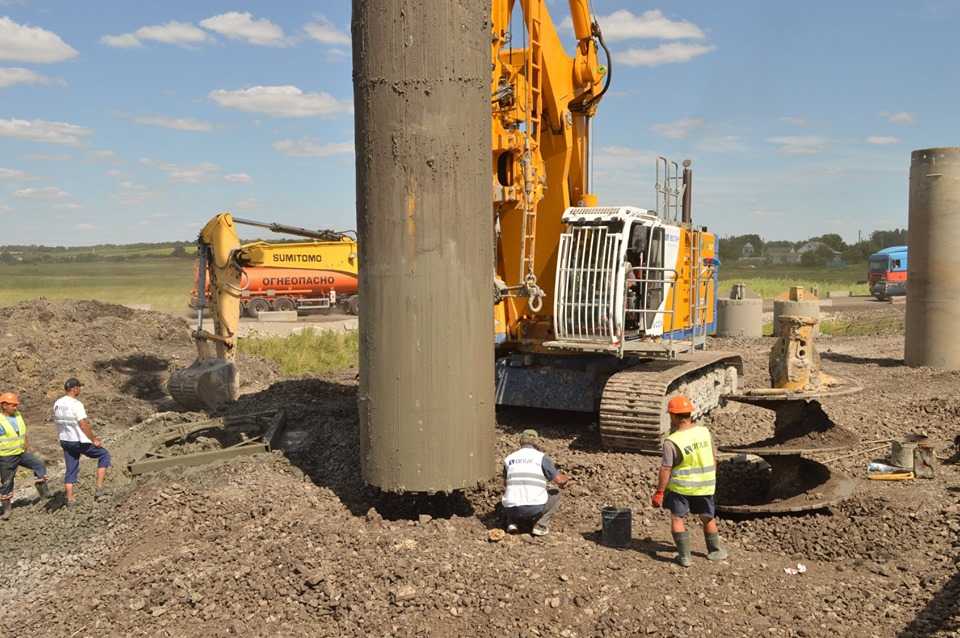

Фундаменты опор мостов на буронабивных сваях (БНС)

Фундаменты опор мостов на буронабивных сваях (БНС) сооружают путем устройства в грунте скважин с последующим заполнением их армированным бетоном. В мировой практике строительства БНС нашли широкое применение при больших нагрузках и большой глубине залегания прочных грунтов (до 120 м).

Свайные фундаменты опор на вибропогружаемых железобетонных оболочках

Свайные фундаменты опор на вибропогружаемых железобетонных оболочках диаметром 1 м и более применяют для опор с плитой свайного ростверка и для безростверковых опор.

Глубина погружения оболочек может доходить до 70 м, а несущая способность до 200 тс и более. Сборные железобетонные оболочки заполняют монолитным бетоном или железобетоном.

Фундаменты опор на опускных колодцах

Фундаменты опор на опускных колодцах рименяют, если прочный грунт залегает на относительно небольшой глубине, но фундаменты мелкого заложения при этом будут слишком дорогостоящими, а свайные фундаменты нецелесообразны из-за недостаточной глубины забивки свай.

Строительство устоев и промежуточных опор

Возведение устоев

Устои могут иметь обсыпную (свайные, козловые, безростверковые) или необсыпную (с обратными стенками, с откосными крыльями) конструкцию. Под железобетонные пролетные строения длиной до 33 м и более обычно используют обсыпную козловую конструкцию устоев с фундаментами на забивных и буронабивных сваях.

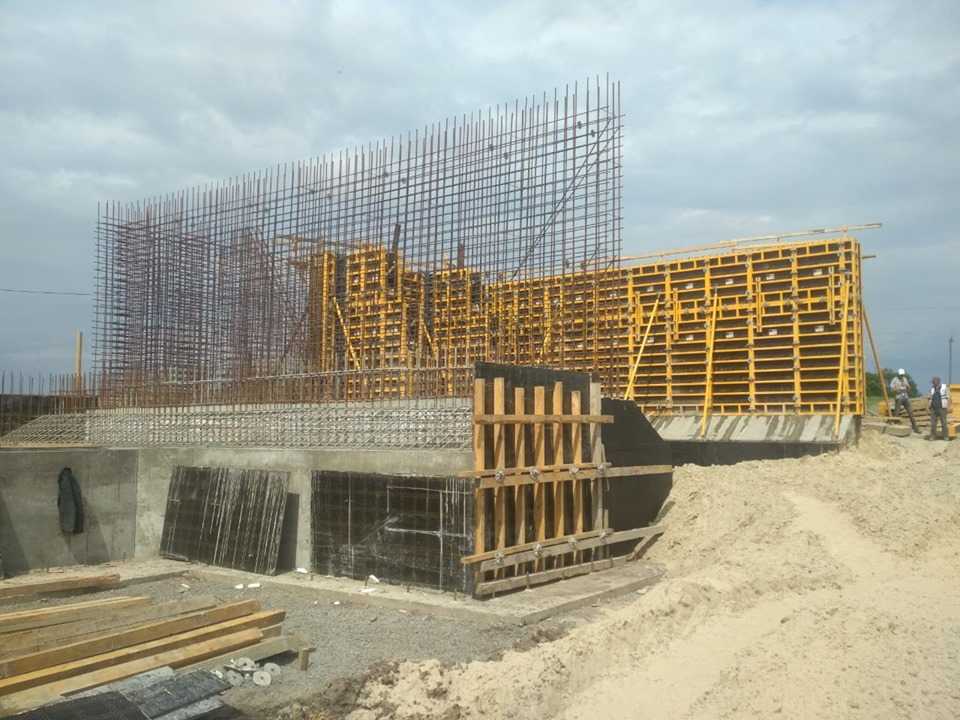

Опалубка устоев

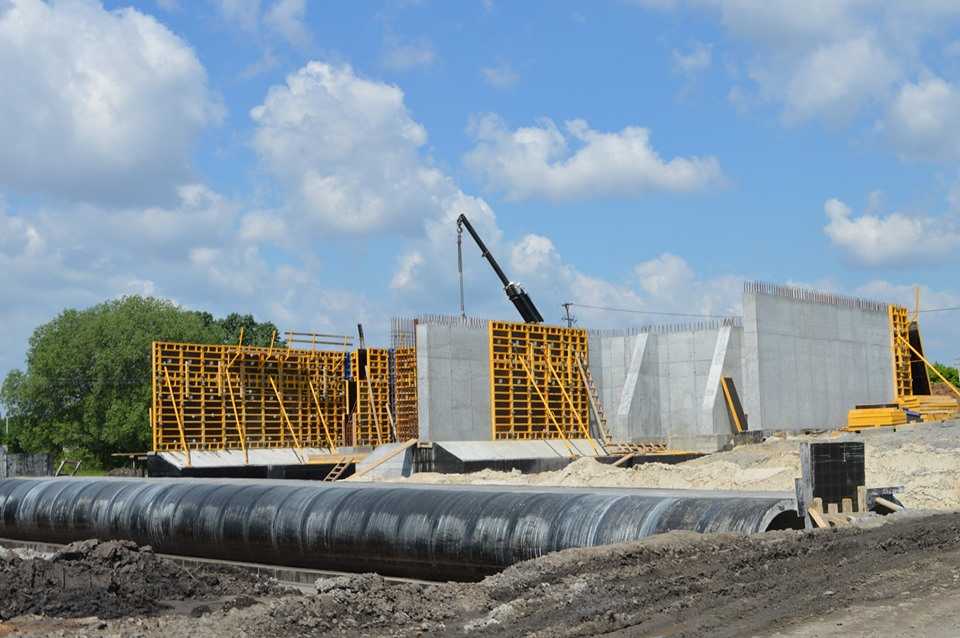

Щитовая опалубка устоя

Возведение пойменных опор

При отсутствии воды на пойме и маловлажных грунтах сваи забивают с поверхности грунта. Котлован разрабатывают экскаватором с узким ковшом для возможности выемки грунта между сваями. Головы свай срубают и арматуру заводят в тело ростверка.

Возведение русловых опор

Строительство русловых опор является наиболее сложной частью всего процесса возведения моста. Технология возведения русловых опор зависит от множества факторов, таких как природные условия строительной площадки, геологическое строение в русловой части, принятая конструкция фундамента, интенсивность ледохода.

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.

Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

  • Передача и преобразование крутящего момента к ведущим колесам;
  • Обеспечение разной скорости вращения колес;
  • Передача тягового усилия к раме автомобиля или кузову;
  • Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые

Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спередиУправляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:

1 — колесо; 2 — тормозной барабан; 3 — ступица; 4, 13 — подшипники; 5 — гайка; 6 — щит; 7 — цапфа; 8 — шкворень; 9, 16 — рычаги; 10, 15 — тяги; 11 — шайба; 12 — стопор; 14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:

а — неразрезной; б — разрезной; 1 — колесо; 2 — цапфа; 3 — шкворень; 4 — балка; 5 — рессора; 6 — стойка; 7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.

а — общий вид; б — детали наружного шарнира; в — привод правого переднего колеса; 1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы) 2, 4 — приводные валы; 5 — корпус шарнира; 6 — сепаратор шарнира; 7 — обойма шарнира; 8 — шарики шарнира; 9 — упорное кольцо привода; 10, 13 — хомуты пыльников; 11 — стопорное кольцо; 12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:

1 — ось; 2 — ступица; 3 — рычаг; 4 — подвеска; 5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.

Проходной мост КАМАЗ

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.

Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

  • Передача и преобразование крутящего момента к ведущим колесам;
  • Обеспечение разной скорости вращения колес;
  • Передача тягового усилия к раме автомобиля или кузову;
  • Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые

Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спередиУправляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:

1 — колесо; 2 — тормозной барабан; 3 — ступица; 4, 13 — подшипники; 5 — гайка; 6 — щит; 7 — цапфа; 8 — шкворень; 9, 16 — рычаги; 10, 15 — тяги; 11 — шайба; 12 — стопор; 14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:

а — неразрезной; б — разрезной; 1 — колесо; 2 — цапфа; 3 — шкворень; 4 — балка; 5 — рессора; 6 — стойка; 7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.

а — общий вид; б — детали наружного шарнира; в — привод правого переднего колеса; 1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы) 2, 4 — приводные валы; 5 — корпус шарнира; 6 — сепаратор шарнира; 7 — обойма шарнира; 8 — шарики шарнира; 9 — упорное кольцо привода; 10, 13 — хомуты пыльников; 11 — стопорное кольцо; 12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:

1 — ось; 2 — ступица; 3 — рычаг; 4 — подвеска; 5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.

Проходной мост КАМАЗ

Неразрезные мосты.

(Не)разрезные мосты.

Сообщение Barsik » Пн фев 15, 2010 21:56

Всем привет. Тему решил запостить в ФАКе, потому что она не относится к мостам Патриота, а охватывает все мосты автомобилей в целом.

Суть вот в чем — обсуждая со знакомцем новость про возрождение 469го, я услышал от него, что якобы на всех УАЗах мосты разрезные ставятся. Однако же на просторах инета я встречал упоминание о том, что на Патриоте, например, стоят неразрезные мосты. Хотел было поспорить с товарищем, да вовремя осознал, что в матчасти не разбираюсь.

Одним словом — может кто нить в двух словах объяснить, чем отличаются разрезные от неразрезных и почему машина на неразрезных мостах это «настоящий внедорожник» (ц)?

Ну или ссылку какую дать, а то ни поиск тут, ни даже гугль, мне не смогли помочь.

Сообщение FilkaRV » Вт фев 16, 2010 02:37

Сообщение Volodya » Вт фев 16, 2010 05:21

Конструкция

Схема конструкции висячего моста.

Опоры моста: устои жёлтые, быки — красные.

Как правило, мосты состоят из пролётных строений (упрощённо — пролёт) и опор. Пролётные строения служат для восприятия нагрузок и передачи их опорам; на них может располагаться проезжая часть, пешеходный переход, трубопровод и так далее. Опоры переносят нагрузки с пролётных строений на основание моста.

Пролётные строения состоят из несущих конструкций: балок, ферм, диафрагм (поперечных балок) и собственно плиты проезжей части. Статическая схема пролётных строений может быть арочной, балочной, рамной, вантовой или комбинированной; она определяет тип моста по конструкции. Обычно пролётные строения прямолинейны, однако в случае необходимости (например, при постройке эстакад и дорожных развязок) им придают сложную форму: спиралеобразную, кольцевую, и так далее.

Пролётные строения поддерживаются опорами, каждая из которых состоит из фундамента и опорной части. Формы опор могут быть весьма разнообразными. Промежуточные опоры называются быками, береговые — устоями. Устои служат для соединения моста с подходными насыпями.

Материалами для мостов служат металл (сталь и алюминиевые сплавы), железобетон, бетон, природный камень, дерево, верёвки.

Схема моста — формула, в которой последовательно представлены размеры расчётных пролётов — расстояния между центрами опорных частей пролётных строений. Если несколько последовательных опорных частей имеют одинаковый размер, указывается их количество, помноженное на размер каждого. Например (вымышленный «мост»), схема моста 5+3×10+4 м значит, что у первого пролётного строения моста расчётный пролёт — 5 метров, три следующих — по 10 метров каждый и пятый — 4 метра.

Что такое задний мост

Задний мост — это делать автомобиля, объединяющая два колеса на одной оси, колеса с подвеской и подвеску с кузовом. В случае наличия заднего привода, мостом именуется трансмиссионный редуктор в сборе.

Функции заднего моста

Агрегат служит для выполнения нескольких функций:

  • передача крутящего момента. Дифференциал заднего моста увеличивает крутящий момент за счет понижающей передачи. Также мост может менять плоскость вращения ведущих колес, позволяя крутить колеса перпендикулярно кузову, когда коленвал вращается вдоль оси авто;
  • вращение ведущих колес с разной угловой скоростью. Данный эффект достигается за счет применения дифференциала (вспомогательных саттелитов), перераспределябщего крутящий момента в зависимости от нагрузки на колесо. Это дает возможность безопасно проходить повороты, особенно на высоких скоростях, а наличие блокировки дифференциала позволяет преодолеть сложные участки при пробуксовке одного колеса;
  • опора для колес и кузова. Например, у автомобилей ВАЗ 2101-2123, ГАЗ “Волга”, задний мост закрытого типа, в корпусе которого (чулке) находится редуктор моста и полуоси, а также тормозные барабаны. При этом подвеска зависимая.

На более современных авто классический мост обеспечивает высокую проходимость за счет длинного хода подвески, жесткость на скручивание, а также плавность хода, например, как у внедорожника Toyota Land Cruiser 200.

Устройство и конструкция заднего моста в авто

Элементы классического заднего моста:

  • картер (чулок), обычно неразъемный, имеющий посередине крышку для доступа к дифференциалу сзади. На автомобилях УАЗ корпус состоит из двух частей;
  • ведущая и ведомая шестерня главной пары;
  • корпус дифференциала (в нем собран редуктор моста);
  • полуосевые шестерни (сателлиты);
  • набор подшипников (ведущей шестерни и дифференциала) с дистанционной шайбой;
  • комплект регулировочных и уплотнительных прокладок.

Принцип работы заднего моста. При прямолинейном движении автомобиля крутящий момент через карданный вал передается на ведущую шестерню редуктора. Ведомая шестерня вращается за счет ведущей, а от нее равномерно крутятся сателлиты (но не вокруг своей оси), распределяя момент на колеса 50:50.

При повороте авто одной полуоси необходимо вращаться с меньшей скоростью, за счет вращения сателлитов вокруг своей оси, в меньшей степени крутящий момент поступает на разгруженное колесо. Таким образом обеспечивает безопасность и отсутствие кренов при повороте, съезд с колеи движения и меньший износ резины.

Дифференциалы делятся на несколько типов, каждый из которых выполняет одну и ту же работу, но осуществляют ее по-разному. Существуют дисковые, винтовые, дифференциалы повышенного трения, с жесткой блокировкой. Все это обеспечивает высокую проходимость, поэтому применяется на кроссоверах и внедорожниках.

Как обслуживать задний мост. Для обслуживания моста требуется периодическая замена трансмиссионного масла. За счет применения гипоидной передачи, масло, заливаемое в редуктор, должно соответствовать классификации GL-5. Раз в 200-250 тысяч потребуется регулировка пятна контакта между ведомой и ведущей шестерней, а также подшипников. При надлежащем уходе подшипников, сателлитов и дистанционной шайбы хватит минимум на 300 000 км.

Типы задних мостов в сборе

На сегодня существуют три типа заднего моста в сборе, отличающиеся по типу поддержки колеса и полуоси:

  • полуразгруженные полуоси;
  • полностью разгруженные полуоси;
  • независимая подвеска.

Мост с полуразгруженными полуосями, крепит их С-образными зажимами в картере. Фиксируется полуось шлицевой частью в коробке дифференциала, а со стороны колеса поддерживается роликовым подшипником. Для обеспечения герметичности моста перед подшипником установлен сальник.

Задний мост с разгруженными полуосями отличается тем, что она передает крутящий момент на колесо, но не принимает поперечные нагрузки в виде массы авто. Такие полуоси часто применяются на грузовиках и внедорожниках, отличаются большой нагрузочной способностью, однако имеют недостаток в виде большей массы и сложной конструкции.

Задний мост с независимой подвеской — здесь полуоси имеет наружный и внутренний шарнир равных угловых скоростей, при этом роль упора для кузова выполняет узел независимой подвески, состоящий минимум из 3-х рычагов на одной стороне. Такие мосты имеют тяги регулировки развала и схождения, обладают широким диапазоном хода подвески, а также простоту при ремонте редуктора заднего моста за счет простой конструкции крепления его к подрамнику.

Виды мостов по числу колес

Автомобильные мосты также разделяют по количеству колес на оси. Бывают мосты с одинарными и сдвоенными колесами.

Карьерный самосвал NHL NTE330 — спереди мост с одинарными колесами, сзади со сдвоенными

Одинарные

Мост с одинарными колесами — автомобильный мост, на ступицах которого находится по одному колесу. Применяется на легковых автомобилях, легком коммерческом транспорте, спереди на грузовой технике. Это самый распространенный вид мостов.

Сдвоенные

Мост со сдвоенными колесами — автомобильный мост (обычно задний), на ступицах которого находится по паре колес. Иногда спаренные колеса называют «спаркой». Применяется в грузовиках, карьерных самосвалах и различной тяжелой технике.

На этой ноте краткое описание и устройство автомобильных мостов мы заканчиваем. Возможно, вам также будет интересно почитать наш материал про такой элемент подвески как стойки стабилизатора.

Дифференциал заднего моста

Вот казалось бы и все. Мы достигли того, что колеса начали получать вращение. Но возникает проблема при изменении направления движения автомобиля поворотом влево, вправо или при развороте. Если колеса поместить жестко на одной оси, то они всегда одинаково будут вращаться. А при повороте, допустим, направо, радиусы поворота колес изменяются, и правое колесо проходит меньшее расстояние, чем левое.

Получается, одно из них должно проскальзывать. Такой же эффект будет, если одно из колес прокатывается через яму, а второе по ровной поверхности. Это приведет к повышенному износу колес, а на скользкой дороге автомобиль будет просто неуправляем.

Значит надо сделать так, чтобы колеса были независимы друг от друга, но при этом получали крутящий момент. Это и есть задача следующего механизма – дифференциала заднего моста. Дифференциал заднего моста изображен на рисунке ниже.

Ведущая шестерня входит в зацепление с ведомой, вид которой, как видно на рисунке, заметно изменился, по сравнению с предыдущей картинкой. Внутри ведомой шестерни жестко сидят две конические шестеренки друг напротив друга. Называются они сателлитами.

Каждый сателлит зубьями сцеплен с двумя шестернями на полуосях. Сами полуоси друг с другом напрямую никак не связаны, только через сателлиты. То есть на данном этапе колеса получили независимость друг от друга.

Установка управляемых колес. Влияние установки колес управляемых мостов на безопасность движения автомобиля, износ шин и расход топлива.

Для
создания наименьшего сопротивления
движению, уменьшения изнашивания шин
и снижения расхода топлива управляемые
колеса должны катиться в вертикальных
плоскостях, параллельных продольной
оси автомобиля. С этой целью управляемые
колеса устанавливают на автомобиле с
развалом в вертикальной плоскости и со
схождением в горизонтальной плоскости.

Углом
развала управляемых колес
называется
угол, заключенный между плоскостью
колеса и вертикальной плоскостью,
параллельной продольной оси автомобиля.
Угол развала считается положительным,
если колесо наклонено от автомобиля
наружу, и отрицательным при наклоне
колеса внутрь.

Угол
развала необходим для того, чтобы
обеспечить перпендикулярное расположение
колес относительно поверхности дороги
при деформа­ции деталей моста под
действием веса передней части автомобиля.
Этот угол уменьшает плечо поворота –
расстояние между точкой пересечения
продолжения оси шкворня и точкой касания
колеса с плоскостью дороги. В результате
уменьшается момент, необходимый для
поворота управляемых колес, и,
следовательно, облегчается поворот
автомобиля. Угол развала обеспечивается
конструкцией управляемого моста путем
наклона поворотного кулака на 0-2°. В
процессе эксплуатации угол развала
колес изменяется главным образом из-за
износа втулок шкворней поворотных
кулаков, подшипников ступицы колес и
деформации балки переднего моста.

При
наличии угла развала колес колесо
стремится катиться в сторону от автомобиля
по дуге вокруг точки пересечения
продолжения его оси с плоскостью дороги.
Так как управляемые колеса связаны
жесткой балкой моста, то качение колес
по расходящимся дугам сопровождалось
бы боковым скольжением. Для устранения
этого явления колеса устанавливают со
схождением, т. е. не параллельно, а под
некоторым углом к продольной оси
автомобиля.

Угол
схождения управляемых колес
определяется
разностью расстояний между колесами,
которые замеряют сзади и спереди по
краям ободьев на высоте оси колес. Угол
расхождения колес у разных автомобилей
от 0°20′ до 1°, а разность расстояний между
колесами сзади и спереди 2-12 мм. В процессе
эксплуатации углы схождения колес могут
изменяться из-за износа втулок шкворней
поворотных кулаков, шарнирных соединений
рулевой трапеции и деформации ее рычагов.
Регулировку угла схождения колес
производят изменением длины поперечной
рулевой тяги.

Установка
управляемых колес с одновременным
развалом и схождением обеспечивает их
прямолинейное качение по дороге без
бокового скольжения. Каждому углу
развала должен соответствовать
определенный угол схождения колес, при
котором сила сопротивления движению,
расход топлива и износ шин будут
минимальными. Обычно оптимальный угол
схождения управляемых колес составляет
15-20 % от угла их развала.

Похищения и кражи мостов

Известны похищения и кражи мостов, особенно металлических (крадут для сдачи в металлолом):

  • В Хабаровске (Россия) в ночь на 29 декабря 2007 г. был похищен мост над тепломагистралью.[источник не указан 670 дней]
  • В Македонии в феврале 2007 г. арестованы два человека за кражу двух девятиметровых мостов весом 200 тонн на реках Црна и Райец.
  • В Чехии в феврале 2008 г. был похищен четырёхтонный металлический мост рядом с городом Хеб. В сентябре того же года железнодорожный мост украли на востоке страны, рядом с деревней Грубчице.
  • В апреле 2012 года возле города Соколов (Чехия) неизвестные похитили четырёхметровый десятитонный пешеходный мост над железнодорожными путями, предоставив представителям властей поддельные бумаги на его демонтаж.
  • В декабре 2010 г. житель Гайского района Оренбургской области сдал в металлолом понтонный мост.
  • В 2011 году В поселке Норт-Бивер в Пенсильвании также украли металлический мост, находившийся в лесистой местности. Длина составляла примерно 15 м, а ширина — около 6 метров. Сооружение было изготовлено из гофрированной стали. Предположительно, для демонтажа злоумышленник (или группа злоумышленников) использовал газовый резак. Приблизительная стоимость моста составляет $ 100 000. Преступников найти не удалось.
  • Мост разобрали и в Карагандинской области в 2016 году.
  • В 2016 году в Пугачевском районе Саратовской области парень украл подвесной мост через реку.
  • В октябре 2017 года в Красноярском крае злоумышленники тоже украли мост.

Мостовидный протез: противопоказания

С причинами, по которым нам требуется установка моста все понятно. Нет зуба – можно ставить мост. Мост будет эффективен даже, когда заменит до четырех зубов переднего ряда или один бокового. А вот с противопоказаниями все сложнее. И это:

  • Бруксизм – скрежет зубами, который происходит бесконтрольно
  • Измененный паталогический прикус. Заключение о возможности протезирования должен сделать специалист ортодонтии
  • Запущенные стадии пародонтита и пародонтоза
  • Склонность эмали зубов к стиранию
  • Остеомиелит, остеопороз и прочие заболевания, разрушающие костную структуру
  • Любые процессы воспалительного характера в острой стадии
  • Отсутствие гигиены ротовой полости

Также стоматолог должен поинтересоваться у пациента о наличии общих заболеваний, имеющих противопоказания в хирургии, аллергии на анестетики (напр. Убистезин), любые хронические заболевания, которые в стадии обострения.

Архитектура мостов

Мост Алькантара в Испании

Многие мосты являются выдающимися памятниками зодчества и инженерного искусства. В некоторых городах, таких как Санкт-Петербург или Прага, мосты являются неотъемлемой частью городской архитектуры.

В классическом стиле выполнены многие древнеримские мосты: почти лишённые декора, они, тем не менее, за счёт своей массивности и выразительной архитектоники создают ощущение прочности и надёжности (мост Алькантара на реке Тахо, Испания).

В Средние века двумя преобладающими типами стали мосты с полуциркульными (или круговыми) арками и мосты со стрельчатыми арками. Первый тип основывался на римской традиции, второй был заимствован из восточной архитектуры и вскоре потерял популярность, так как неоправданно увеличивал высоту моста. Ещё одним явлением в средневековом мостостроении стали мосты-улицы, появившиеся во всех крупных европейских городах (например, Понте Веккио во Флоренции). В Средние века на мостах появился декор (это произошло в конце XIV века): например, оформленный в готическом стиле Карлов мост в Праге.

Средневековый Карлов мост в Праге известен множеством украшающих его статуй

Совершенствование техники мостостроения в Эпоху Возрождения позволило значительно увеличить соотношение толщины свода к высоте пролёта. Благодаря этому мосты стали более высокими и лёгкими по конструкции. Совершенствуется конструкция каменных мостов: появляются круглые и коробовые своды (Новый мост в Париже). В целом же прослеживается тенденция к подражанию античной архитектуре. Чуть позже появилось барокко, тяготевшее к динамичным композициям и пышному декору. Широко известен барочный Мост Вздохов в Венеции.

Мост Аламильо ночью

В XVIII веке популярностью пользовался классицизм. Мосты, построенные в этом стиле, отличали чёткая симметрия, внимательное отношение к пропорциям сооружения, пролёты больших размеров. Классицизм был широко распространён во Франции (Мост Согласия в Париже) и России (Крестовый мост в Пушкине).

К середине XIX века сформировались основные формы металлических мостов. В этот период большое распространение получили решётчатые балконные фермы. Значительное развитие получили конструкции арочных мостов (см., например, виадук Гараби, построенный Густавом Эйфелем). В конце XIX века популярность приобретают висячие мосты: в 1883 году в США был построен Бруклинский мост, чуть позже — Манхэттенский. Висячие мосты сохраняют свою популярность в XX (мост «Золотые ворота») и XXI веке.

Что такое измерительный мост?

Как пример, объясняющий электросхему моста, возьмём терморезистор или термометр. В таких системах механизм ставят в одной ветви схемы. Можно провести аналогию с аптечными весами. Разница только в том, что мост — электрическое устройство.

Рычажные весы и приборы с мостовой схемой действуют компенсационным способом. Величина тока в по Уинстону есть разница между сопротивлениями — чем она выше, тем обширнее протекает электрический ток. При изменении разности меняется и количество электрических зарядов.

Это свойство применяют в различных системах и приборах контроля. Точность замеров достигается за счет изменения сопротивления. Во время измерения электричества, проходящего через измерительный мост постоянного тока, обнаруживаются любые изменения физической величины сопротивления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
