Как разобрать передний мост мтз 82

Печка своими руками

Для того чтобы сделать печку на данную модель трактора, нужно на коллектор силового агрегата приварить 5 или 6 продольных ребер. Толщина элементов не должна превышать 3 мм, а высота — 30 мм.

На верхнюю часть радиатора необходимо приварить металлический лист (толщиной до 3 мм) с отверстиями для забора и подачи воздушного потока. Торцы получившейся конструкции рекомендуется заглушить.

Снаружи кабины водителя нужно установить турбинный вентилятор. От патрубка следует проложить трубопровод к переднему отверстию радиатора, а из заднего — в салон.

В качестве материала для трубопровода рекомендуется использовать металлические гофры, диаметр которых не превышает 50 мм. Участок, который ведет в кабину, нужно утеплить волокном.

Патрубок необходимо завести в нижнюю часть кабины и направить на ноги водителя или лобовое стекло. На приборной панели будет выведен тумблер для управления турбинным вентилятором.

Сборка

Соберите выдвижные кулаки ступиц колес, поворотные цапфы, рулевые тяги и установите эти узлы на трактор в последовательности, обратной разборке. При этом верхняя втулка должна быть запрессована в выдвижной кулак заподлицо с верхним торцом. Нижняя втулка (с прокладкой) должна быть установлена до упора в торец и прикреплена к кронштейну двумя болтами с пружинными шайбами. При сборке упорный подшипник и втулки поворотной цапфы должны быть смазаны.

Поворотная цапфа во втулках должна проворачиваться свободно, без заеданий. Резиновое уплотнительное кольцо, устанавливаемое в канавку нижней втулки, не должно иметь разрывов, надрезов и других повреждений. Подшипники переднего колеса должны быть смазаны. Отвороты манжет сальников, запрессованных в ступицу передних колес, должны быть направлены в сторону подшипников. Регулировочная гайка подшипников ступицы переднего колеса должна быть затянута моментом 7-9 кгс·м, а затем ослаблена на 1/6 оборота так, чтобы прорезь гайки совпала с отверстием под шплинт в поворотной цапфе и была зашплинтована. Ступица на полуоси должна вращаться от усилия руки, без заеданий. Собранные шарниры рулевых тяг должны быть отрегулированы регулировочной пробкой на момент поворота шарового пальца 90-100 кгс·м. Выдвижные кулаки должны быть застопорены в передней оси неподвижно пальцами и болтами с пружинными шайбами. Болты должны быть затянуты моментом 7,5-10 кгс·м. Поворотные рычаги должны быть установлены на поворотные цапфы под углом 7°±30′ к продольной оси трактора во внутреннюю сторону и застопорены на них гайками с пружинными шайбами. Гайки должны быть затянуты моментом 25-30 кгс·м. Конические хвостовики шаровых пальцев должны быть надежно, без качки закреплены в поворотных рычагах гайками. Гайки должны быть затянуты и зашплинтованы.

После ремонта передней оси отрегулируйте сходимость передних колес.

Источник

Ремонт МТЗ-80(82) своими руками. Часть 2

Подскажите как регулировать зацепление вертикального вала с горизонтальным,бортовые редукторы в ПВМ МТЗ-82. И взаимозаменяма-ли труба шкворня старого и нового образца?Продолжение темы Ремонт МТЗ-80(82) своими руками https://fermer.ru/node/51831. Пожалуйста, продолжайте общение тут. Старая тема будет архивирована

Мужики подскажите что сделать чтоб не смогли завести трактор.дело в том как ухожу на отгул так берут мой трактор, так как, свои уе. ли, надоело ругатся и инжинер говорит не жалей, бля а мне жалко то одно то второе отломят, дошло один раз и до драки.драки.стоит пускачь,, насчёт пускача не предлогать, делал и магнито блокировал и воздух перекрывал , что можно сделать такого что бы дизель не завели.но ничего не разбирать чтоб пришёл убрал и завёл,

надоело ругатся и инжинер говорит не жалей

Инженера нах.Пускай сам хоть раз гайки покрутит.

раскажите мне где этот клапан на тнвд,

клапан на тнвд стоит-слив обратки с тнвд.на старых тракторах трубка шла на помпу к двойному штуцеру,на новом с этого клапана обратка идёт сразу в бак.штуцер под ключ 19 и в нем пробка кл14.под ней пружинка и шарик.небудет давления в фильтрах-трактор незаведётся,сколько не прокачивай не прокачаеш.но со временем раскусят и с другого трактора или с камаза прикрутят-там такой же.

на подкачивающей помпе открути большую пробку(ключ наверно на 32) вынь пружину и закрути назад, это будет быстрей всего. с клапаном я пробовал, но трактор всё равно завёлся, может быть под нагрузкой и не повёз бы, но я не пробовал

глаза боятся а руки делают

он типа им некогда, а сами пол дня сидят на кормо складе вот мне и обидно что жопы им подтираю.

Вот,первопричина зла.Противоугонка до лампочки,в отместку работнички могут и тебе такого НАДЕЛАТЬ.

так как на мне числятся,

Кто потом будет сношаться?,а.тебе.Полумерами проблему не решить.

Сделал лампочку как подсказали. Ура! Работает! Спасибо!

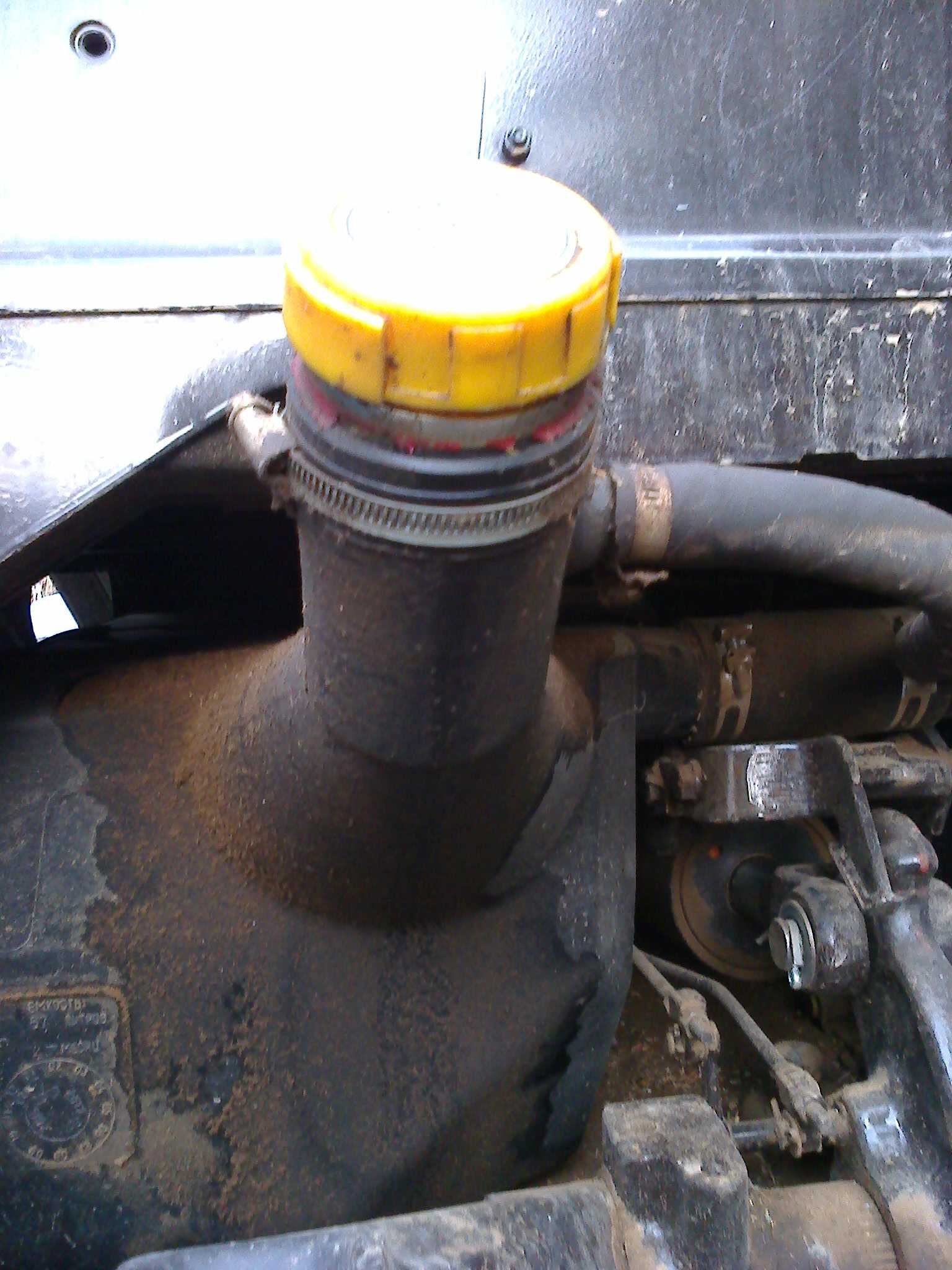

Мужики кто подскажет что можно зделать с пласмасовой крышкай бака чтобы не подтекала,или может кто переделовал её поделитесь

Не ошибается только тот,кто нечего не делает

Мужики кто подскажет что можно зделать с пласмасовой крышкай бака чтобы не подтекала,или может кто переделовал её поделитесь

Резиновую прокладку вложить в пробку не пробовал?

Не знаю устроит тебя такой вариант, у меня бак из метала, мне не понравилась эта узкая горловина и я подобрал резьбу, чтоб она накрутилась на горловину и приварил эту резьбу к горловине ГА З53, ну а потом накрутил на горловину трактора. Если идея заинтересовала обращайся, фотографию обеспечу.

Мужики кто подскажет что можно зделать с пласмасовой крышкай бака чтобы не подтекала,или может кто переделовал её поделитесь

Всем привет, РЕБЯТА! подскажите пожалуйста кто знает или приходилось. в МТЗ можно ли заливать тосол? так как нет расширительного бочка с завода. у меня возник спор с начальством. что можно заливать тосол и без расширительного а он НЕТ надо только ставить расширительный бачок. хочу узнать кто прав. подскажите.

С 2003 года езжу на антифризе, а о расширительном бачке не слышал,

у меня тосол, а бачка нет

глаза боятся а руки делают

Всем привет, РЕБЯТА! подскажите пожалуйста кто знает или приходилось. в МТЗ можно ли заливать тосол? так как нет расширительного бочка с завода. у меня возник спор с начальством. что можно заливать тосол и без расширительного а он НЕТ надо только ставить расширительный бачок. хочу узнать кто прав. подскажите.

в принципе у тосола расширение при нагреве большое,поэтому тут два выхода-поставить расширитель(можно с жучки,уаза) или держать уровень пониже в радиаторе-на практике у меня получается что уровень на сантиметр два ниже уровня трубок.если заливаю выше трубок в радиаторе(полбачка) то немного тосола выкидывает до уровня -1-2см.и дальше этот уровень не опускается.доливаю литра полтора-тосол выступает и за день его выкинет.но потом хоть месяц езди и до закрытия трубок достаточно полторахи.

2.4.1. Ремонт пускового двигатель. Обкатка.

Поршень, поршневые кольца, цилиндр заменяют, как правило, без снятия пускового двигателя с трактора. Предварительно отсоединяют тросики управления и рукава системы охлаждения (рис. 2.1.67). Затем снимают головку, цилиндр двигателя и проводят техническую экспертизу деталей цилиндропоршневой группы.

Рис. 2.1.67. Демонтаж тросиков управления и рукавов системы охлаждения: 1 — тросик управления; 2 — рукава системы охлаждения.

Цилиндр, поршень и поршневые кольца заменяют, если разность диаметров цилиндра (в зоне наибольшего износа) и юбки поршня превышает 0,4мм, а овальность и конусность цилиндра превышают 0,09мм (рис. 2.1.68, 2.1.69).

Рис. 2.1.68. Измерение диаметра юбки поршня микрометром.

Рис. 2.1.69. Измерение диаметра цилиндра индикаторным нутромером.

Поршневые кольца заменяют, если зазор в замке превышает 3,5 мм или если зазор между кольцом и канавкой поршня больше 0,55 мм. При сборке поршня зазор между кольцом и канавкой поршня должен быть не более 0,23 мм. Зазор в замке поршневых колец, установленных в цилиндр, должен быть 3,15 — 3,30 мм. Кольца должны свободно перемещаться и утопать в канавках поршня под действием собственной массы. При установке цилиндра на поршень используют обжимку для сжатия колец, изготовленную из металлической ленты (рис. 2.1.70).

Рис. 2.1.70. Установка цилиндра на поршень: 1 — поршень; 2 — обжимка; 3 — цилиндр пускового двигателя.

Перед установкой рабочую поверхность цилиндра и поршень смазывают дизельным маслом. Гайки крепления фланца цилиндра к картеру затягивают по диагонали моментом 35 Н.мм, а гайки шпилек головки цилиндра — моментом 50 Н.мм. При неисправностях механизма передачи и включения пускового двигателя (рис. 2.1.71) механизм снимают, разбирают (рис. 2.1.72 — 2.1.79) и проводят техническую экспертизу деталей.

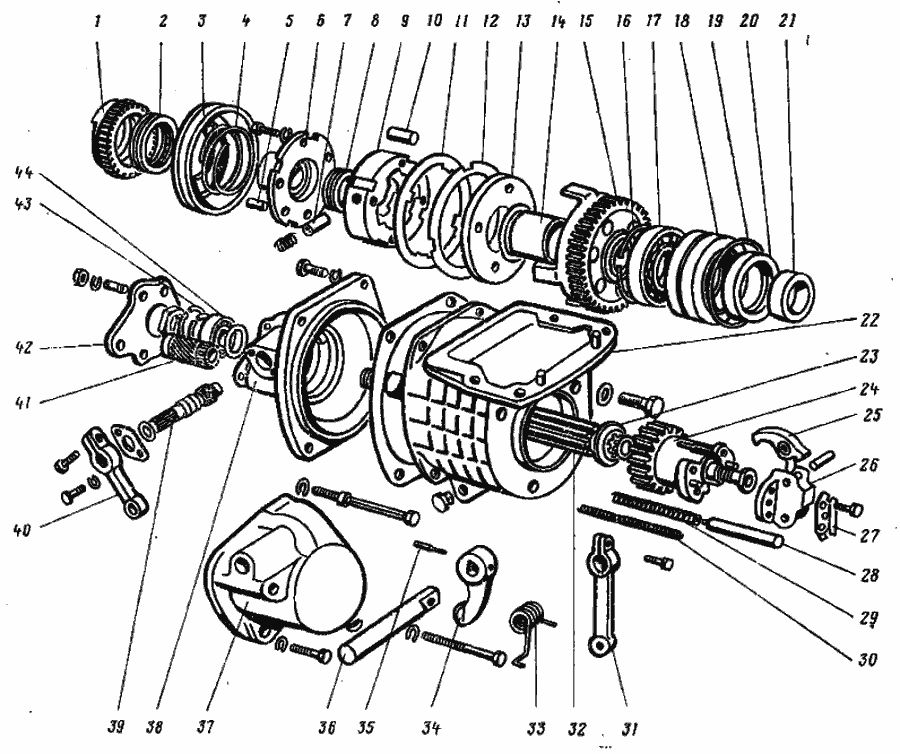

Рис. 2.1.71. Взаимное расположение деталей механизма передачи и включения пускового двигателя: 1 — нажимной упор; 2, 8, 17, 44 — подшипники; 3 — нажимной диск; 4 — упругий упор; 5 — палец; 6 — ступица; 7 — плунжер; 9, 14, 18, 21 — втулки; 10 — ролик; 11 — ведомый диск; 12 — ведущий диск; 13 — прижимной диск; 15 — ведущий барабан с зубчатым колесом; 16, 19 — кольца; 20 — манжета; 22 — корпус; 23 — специальная шайба; 24 — зубчатое колесо; 25 — груз; 26 — держатель; 27 — шайба; 28 — толкатель; 29 — пружина толкателя; 30, 33 — пружины; 31, 40 — рычаги; 32 — вал редуктора; 34 — поводок; 35 — щтифт; 36, 41 —- валики; 37, 55, 42 — крышки; 39 — валик рукоятки; 43 — стопорная шайба.

Рис. 2.1.72. Снятие крышки механизма включения: 1 — крышка; 2 — корпус механизма.

Рис. 2.1.73. Отворачивание гайки вала механизма включения: 1 — гайка; 2 — крышка.

Рис. 2.1.74. Выпрессовка вала в сборе из крышки: 1 — крышка; 2 — выколотка.

Рис. 2.1.75. Снятие ступицы, ведущего, ведомого и прижимного дисков: 1 — ступица; 2 — ведомый диск; 3 — ведущий диск; 4 — прижимной диск.

Рис. 2.1.76. Спрессовка подшипника с вала: 1 — подшипник; 2 — вал; 3 — съемник.

Рис. 2.1.77. Разборка автомата выключения: 1 — гайка крепления втулки толкателя; 2 — толкатель; 3 — держатель грузов.

Рис. 2.1.78. Выпрессовка втулок ведущего барабана: 1 — втулка; 2 — барабан; 3 — цанговый съёмник.

Рис Рис. 2.1.79. Установка механизма включения в корпус: 1 — втулка подшипника; 2 — лыска; 3 — штифт; 4 — корпус механизма.

После сборки пусковой двигатель и редуктор обкатывают без нагрузки и с нагрузкой. При отсутствии испытательного стенда в мастерской обкатку пускового двигателя и редуктора можно проводить непосредственно на тракторе. «Горячую» обкатку пускового двигателя без нагрузки проводят в течение 2мин при частоте вращения коленчатого вала двигателя 2200 — 2450 мин -1 и по 3 мин при частоте вращения 3350 и 3900 — 4000 мин -1 . Обкатку ведут на смеси бензина А-72, A-76 (15 частей) и дизельного масла (1 часть). Нагрузку пусковому двигателю в процессе обкатки создают путем прокручивания коленчатого вала дизеля при выключенной подаче топлива в течение 3мин и частоте вращения коленчатого вала пускового двигателя 3750 мин -1 , а затем в течение 5мин при частоте вращения 4500 мин -1 . В процессе обкатки проверяют работу редуктора и механизма сцепления. Течь топлива, масла и воды, а также прорыв газов в местах стыковок корпусных деталей двигателя не допускаются.

Капитальный ремонт двигателя

Двигатель в комплекте демонтируют с трактора для замены или ремонта. При обследовании выявляют трещины в цилиндровом блоке, стучащие звуки двух видов подшипников, просвет между вкладышем и валом, превышающий допустимые пределы. Ремонт делают с текущими исправлениями или с капитальной заменой. Вид реставрации зависит от исследования состояния поршней, цилиндровых пальцев, использованных гильз, вкладышей и прокладок шатуна. Порядок работ:

  • после снятия поддона картера, устройства масляного насоса, механизма маслопровода, защитных крышек тестируют вид шейки коленвала — овальность, износ;
  • если шейка в нормальном виде, то снимают цилиндровые головки и демонтируют поршни в комплекте с шатунами;
  • замеряют диаметр подшипникового отверстия в сборе с прокладками при затянутой крышке.

Различие в толщине шейки и отверстии шарика не должно быть больше 0,3 мм.

Головки

В головке цилиндрового блока возникают дефекты поверхности разъема или износ внутренностей фасок и мест посадки клапанов, втулок. В соединениях клапанов выявляются трещины, а в местах посадки стаканов или уплотнителей форсунок прослеживается нагар.

Изменение формы тарелок клапана видно без съема головки по выпиранию. В тракторе МТЗ-82 поворачивают коленный вал до раскрытия отверстия клапана для определения износа кулачков рабочего вала. Недостаточное перемещение клапана требует замены распредвала.

При увеличении смещения головки от плоскости, при разрывах в седле или искривлении тарелки сверх допуска меняют головку. Прогар, стирание раковин на фасках убирают шлифованием контрольных поверхностей. Направляющую цангу меняют при расслабленной посадке из-за выработки, другую подгоняют с учетом диаметра снаружи и запрессовывают прочно в головку. Тарелки седла протирают к клапану с применением пасты, состоящей из масла и микропорошка.

Передний ведущий мост трактора Т-40А

П

ередний ведущий мост трактора Т-40А служит для увеличения тяговых усилий, а также улучшения проходимости трактора на увлажнённых почвах и по бездорожью.

Э

ффективное использование трактора Т-40А на пропашных работах при установке переднего ведущего моста достигается за счёт портальной конструкции (дорожный просвет под рукавами моста – 540 мм) и регулируемой колеи.

Из-за автоматического включения/выключения ведущего моста в зависимости от пробуксовывания задних колёс исключается возможность циркуляции мощности, уменьшается износ шин на твёрдом грунте, а также упрощается управление трактором.

Устройство переднего ведущего моста трактора Т-40А.

Передний ведущий мост шарнирно прикреплён к раме трактора посредством переходного кронштейна.

Мощность передаётся от раздаточной коробки через коническую главную передачу с дифференциалом (находится в центральном корпусе моста), далее через полуоси, карданные валы и цилиндрические конечные передачи к колёсам.

Соединение конечных передач с мостом реализовано посредством пружинной подвески.

Раздаточная коробка переднего ведущего моста трактора Т-40А

включает в себя чугунный корпус (59) и смонтированные в нём шестерню (60) и вал (57) на паре подшипников. С обеих сторон подшипники закрыты крышками, в одной из которых расположено сдвоенное сальниковое уплотнение (58). Раздаточная коробка крепится к корпусу муфты сцепления посредством четырёх болтов и пары штифтов.


Кликните левой кнопкой мыши для увеличения Рис. 1. Передний ведущий мост трактора Т-40А.

  • А) – Устройство;
  • Б) – Схема работы сдвоенной обгонной муфты двойного действия;
  • I – Положение защёлок при прямолинейном движении трактора (обгонная муфта включена);
  • II – Положение защёлок при повороте трактора вправо;
  • III – Положение защёлок при прямолинейном движении трактора с буксованием задних колёс менее 4%;
  • IV – Угловые скорости А и Б правой и левой частей обгонной муфты равны;
  • V – Угловые скорости А и Б правой части обгонной муфты равны; угловая скорость Б левой части обгонной муфты больше угловой скорости А;
  • VI – Угловые скорости Б правой и левой частей обгонной муфты больше угловой скорости А;
  • 1) – Шина;
  • 2) – Пружина подвески;
  • 3) – Корпус конечной передачи;
  • 4) – Контрольная пробка;
  • 5) – Болт;
  • 6) – Ведомая шестерня;
  • 7) – Ось колеса;
  • – Каркасный сальник;
  • 9) – Шайба;
  • 10) – Болт;
  • 11) – Регулировочная прокладка;
  • 12) – Шайба;
  • 13) – Болт;
  • 14) – Ведущая шестерня;
  • 15) – Болт;
  • 16) – Рычаг;
  • 17) – Конические роликоподшипники;
  • 18) – Вилка ведущей шестерни;
  • 19) – Двойная вилка кардана;
  • 20) – Крестовина кардана;
  • 21) – Маслёнка;
  • 22) – Контрольный клапан;
  • 23) – Игольчатый подшипник;
  • 24) – Крышка игольчатого подшипника;
  • 25) – Болт;
  • 26) – Щиток;
  • 27) – Шайбы;
  • 28) – Каркасный сальник;
  • 29) – Втулка вилки выдвижного кронштейна;
  • 30) – Вилка выдвижного кронштейна;
  • 31) – Стопорный клин;
  • 32) – Левая полуось;
  • 33) – Рукав;
  • 34) – Пружинное кольцо замка;
  • 35) – Упорное кольцо замка;
  • 36) – Замок (два полукольца);
  • 37) – Тормозная шайба;
  • 38) – Шлицевые обоймы полуосей;
  • 39) – Корпус дифференциала;
  • 40) – Стопорное кольцо;
  • 41) – Ведущая шестерня;
  • 42) – Внутреннее эксцентрическое кольцо;
  • 43) – Вал ведущей шестерни;
  • 44) – Каркасный сальник;
  • 45) – Шарикоподшипник;
  • 46) – Стакан ведущей шестерни;
  • 47) – Регулировочная прокладка;
  • 48) – Правая полуось;
  • 49) – Ось защёлки;
  • 50) – Крышка корпуса дифференциала;
  • 51) – Защёлка обгонной муфты;
  • 52) – Пружина;
  • 53) – Ведомая шестерня;
  • 54) – Корпус переднего моста;
  • 55) – Крышка корпуса;
  • 56) – Вал привода передних колёс;
  • 57) – Вал раздаточной коробки;
  • 58) – Сальниковое уплотнение;
  • 59) – Корпус раздаточной коробки;
  • 60) – Шестерня;
  • 61) – Пробка сливного отверстия.
  • Ш естерня раздаточной коробки находится в зацеплении с шестернёй синхронного вала отбора мощности, расположенной внутри корпуса муфты сцепления.
  • О т выходного вала раздаточной коробки вращение передаётся к переднему мосту через вал (56) привода передних колёс с парой фланцев по концам.

Ремонт переднего ведущего моста МТЗ-82

Ремонт мы рассмотрим в несколько этапов в зависимости от тех признаков. Которые могут наблюдается. Каждый этап будет иллюстрирован подробными картинками.

Если на фланце карданного вала и корпусе главной передачи появились следы смазки, это первый признак что будет теряться потеря эластичности и будет разрушатся манжет главного зубчатого колеса. Для этого следует заменить манжет и отсоединить карданный вал. Сначала отворачиваем корончатую гайку и снимаем фланец кардана. Далее отворачиваем болты крепления стакана подшипники главной передачи и двух монтажных болтов. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой.

Если следы масла обнаружены на внутренней поверхности обода колес или на фланце диска, это признак о разрушении оси колес. Для этого нужно снять колесо и редуктор конечно передачи в полном сборе (см. схему расположения деталей редуктора конечной передачи трактора МТЗ-82).

затем необходимо отвернуть два креплющих болта радиального подшипника и снять ведомое зубчатое колесо.

Вот мы и рассмотрели основные проблемы переднего моста трактора МТЗ-82. Надеемся, что данная статья была Вам полезна.

Рулевая колонка

Расшатывание руля во время работы мотора говорит о выработке узлов механизма, тяг, пальцев, увеличении промежутков в сцеплении. Ремонт рулевого управления МТЗ начинается с проверки состояния. Затем делают:

  • устранение просветов между деталями;
  • замену элементов;
  • регулировку узла.

Если сила на ободе баранки после измерения оказывается больше 40-50 Н, то нужна регулировка гидроусилителя. Для этого выполняют следующие действия:

  • снимают корпусную крышку для ремонта рулевой колонки МТЗ-80;
  • щупом прослеживают просвет между упором и элементом рейки;
  • зазор системы блокирования и планки убирают уплотнением фланца датчика упора;
  • промежутки в сцеплении убирают сдвигом втулки при отвернутом винте стопора, получая легкое вращение.

Внезапные рывки при развороте трактора МТЗ-80 свидетельствуют о слабом крепеже золотника и колебании колесных направляющих.

Неисправность гидроусилителя возникает при истирании зубчатой планки, нарушении целостности предохранительного клапана, выработке плунжеров, стирании золотников, гильз. Для оценки работы, замены деталей демонтируют и рассортировывают по элементам гидроусилитель руля МТЗ. Тестирование делают на испытательном оборудовании для настройки рабочих параметров после сборки отремонтированного ГУРа. Чтобы снять узел, выполняют действия в таком порядке:

  • сливают масло и выкручивают гайку оси;
  • проверяют при обратной сборке силу затяжки, совпадение контрольных отметок оси, планки и сектора;
  • регулируют расположение вращающегося вала в вертикальной плоскости.

ГУР МТЗ инспектируют на стенде, выверяют движение руля при фиксировании вертикальной оси, промежуток составляет 5-6˚. При давлении силой 5 МПа исследуют гидроусилитель, водяной насос, напряжение на руле не должно превышать 50 Н.

Дозатора

Разбирают коробку гидрораспределителя, для этого демонтируют регулировочные рычаги, пыльники и мягкие уплотнители. После съема золотников заменяют износившиеся подшипники. Убирают червяк и на его место ставят ось дозатора, механизм автоматического отмеривания крепят к планке с помощью болтов. После проверки помпы монтируют дозаторный насос в систему гидравлического усилителя.

Неисправность дозатора, если не работают приборы, вызывается поломкой управляющей системы. Об этом судят по следующим показателям:

  1. Разбалансированность переднего моста возникает из-за смещения оси вала или появления просветов в агрегатных узлах или в управляющей тяге. Иногда причиной становится маленький объем масла в дозирующем устройстве или лишний воздух в гидравлике.
  2. Самостоятельное изменение позиции рулевого колеса бывает при неправильной фиксации золотника в механизме насоса. Это случается, если пружина сломана и масло поступает только на один цилиндр.
  3. Отсутствие упора на повороте или его ненадежная фиксация объясняется недостатком объема жидкости в дозаторе или истиранием прокладок цилиндров, ответственных за поворот.
  4. Разворот колеса в другую сторону при использовании руля бывает в случае несоответствия в соединении дозаторного насоса и автомобильных гидроцилиндров. Получается односторонняя подача масла и усиление правой или левой стороны.

Устройство двигателей тракторов МТЗ: МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л

На тракторах МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л установлен четырехцилиндровый четырехтактный дизельный двигатель номинальной мощностью 80 л. с.: соответственно Д-240 (с электростартером) и Д-240Л (с пусковым двигателем).

В двигателе применена неразделенная камера сгорания с объемно-пленочным смесеобразованием. Часть впрыскнутого топлива распиливается в объеме камеры сгорания, а другая растекается по ее поверхности, образуя тонкую пленку. Первая часть топлива интенсивно перемешивается с потоком сжатого нагревшегося воздуха, активно испаряется и сгорает: происходит процесс так называемого предварительного воспламенения топлива. Камере сгорания придана шатровая форма, которая способствует созданию завихрений воздушного потока и лучшему перемешиванию топлива и воздуха. Вторая часть топлива (в виде пленки) испаряется с внутренней стороны, нагреваясь от стенки камеры сгорания, и с наружной, соприкасаясь с потоком сжатого нагревшегося воздуха (последующее воспламенение топлива). Постепенно развивающийся процесс сгорания топлива создает условия для экономичной и, как говорят, мягкой работы двигателя, которая характеризуется плавно нарастающими нагрузками на кривошипно-шатунный механизм.

Рис. Схема камеры сгорания: 1 — форсунка; 2 — головка блока; 3 — гильза; 4 — поршень; 5 — камера сгорания.

Рис. Двигатель Д-240: а — вид справа; б — вид слева: 1 — поддон блок-картера; 2 — задний лист; 3 — венец маховика; 4 — маслозаливная горловина; 5 — фильтр грубой очистки топлива; 6 — воздухоочиститель; 7 — выпускной коллектор; 8 — головка блока цилиндров; 9 — электрофакельный подогреватель; 10 — генератор; 11 — корпус термостата; 12 — вентилятор; 13 — водяной насос; 14 — ремень вентилятора; 15 — передняя опора; 16 — блок-картер; 17 — центробежный масляный фильтр: 18 — сапун; 19 — масломерная линейка; 20 — топливный насос; 21 — форсунка; 22 — механизм аварийного останова; 23 — впускной коллектор; 24 — фильтр тонкой очистки топлива; 25 — стартер.

Рис. Двигатель Д-240Л (вид слева): 1 — воздухоочиститель пускового двигателя; 2 — пусковой двигатель; 3 — стартер пускового двигателя; 4 — редуктор пускового двигателя (остальные детали такие же, как у двигателя Д-240 на рисунке выше).

На рисунке а и б показан общий вид двигателя Д-240, а на рисунке 5 — общий вид двигателя Д-240Л. Эти рисунки не только дают представление о внешнем виде двигателя, но и позволяют ознакомиться с взаимным расположением его основных и вспомогательных узлов, механизмов и устройств.

Как и всякий дизель, двигатель Д-240 (Д-240Л) состоит из ряда механизмов и систем. Главные из них кривошипно-шатунный и газораспределительный механизмы и системы смазки, охлаждения, питания и пуска.

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршня во вращательное движение коленчатого вала.

Механизм газораспределения предназначен для впуска в цилиндр порций воздуха и выпуска из него отработавших газов в строго определенные моменты и промежутки времени.

Система смазки служит для подвода смазочных материалов к трущимся деталям с целью уменьшения трения между ними, а также частичного отбора тепла.

Система охлаждения необходима для поддержания нормального теплового режима двигателя. В дизельных двигателях применяется жидкостная (обычно водяная) система охлаждения.

Система питания предназначена для точно дозированной и своевременной подачи топлива в цилиндры двигателя.

Система пуска служит для запуска двигателя.

На рисунке ниже (а и б) показаны разрезы двигателя Д-240 (Д-240Л), которые позволяют ознакомиться с его общим устройством, рассмотреть его основные механизмы, узлы и системы.

Рис. Двигатель Д-240 (Д-240Л): а — продольный разрез; б — поперечный разрез: 1 — коленчатый вал; 2 — масляный картер; 3 — приемник масляного насоса; 4 — масляный насос; 5 — амортизатор; 6 — вентилятор; 7 — водяной насос; 8 — поршневой палец; 9 — поршень; 10 — клапан; 11 — валик коромысел; 12 — воздухоочиститель; 13 — штанга; 14 — маховик; 15 — распределительный вал; 16 — шатун; 17 — гильза; 18 — масляный фильтр; 19 — фильтр грубой очистки топлива; 20 — выпускной коллектор; 21 — головка; 22 — крышка головки; 23 — колпак крышки; 24 — электрофакельный подогреватель; 25 — впускной коллектор; 26 — форсунка; 27 — фильтр тонкой очистки топлива; 28 — топливный насос.

Типичные неисправности и ремонт

Если износились рабочие поверхности, появляется люфт в шарнире рулевой тяги.

При прямолинейном движении ощутимо биение колес. Для ремонта оси МТЗ необходимо спрессовать на съемнике поворотный рычаг и коническую поверхность.

Если появились удары и толчки при перемещении на неровной дороге, осмотрите состояние подвески. Резкие вибрации возникают при поломке пружин, а также потере упругости.

При ремонте переднюю ось МТЗ закрепляют на специальной подставке. После спрессования поворотного рычага достают цапфу. Освобождают болтовые крепления. Если износилась ось качания МТЗ, деталь снимают в сборе.

Демонтаж выполняют на съемниках с использованием специальных приспособлений. Ось необходимо поменять, если посадочный размер меньше 49,9 мм.

Если ось МТЗ износилась только с одной стороны, деталь поворачивают на 180 градусов. При уменьшении размера выполняют наплавление. Затем запчасть подгоняют под номинальные параметры.

Отверстия под ось качания МТЗ развертывают, а затем восстанавливаются с помощью втулки. Если износ небольшой, выполняют формование отверстий эпоксидным составом.

Чаще всего ось качания МТЗ стирается в местах соприкосновения с втулками. После долгой эксплуатации на поверхности детали могут появиться трещины, а также изломы.

Неполадки и причины выхода из строя ПВМ МТЗ 82

Отказ работы ПВМ возможен по причинам двух типов — неисправность привода ПВМ или поломка непосредственно механизма переднего моста.

 Неполадки привода ПВМ

  1.  Отказ в работе раздаточной коробки, что не даёт возможность передачи мощности к промежуточной опоре привода или нарушает переключение режимов работы ПВМ. Визуально определить поломку можно при отсутствии вращения карданного вала соединяющего раздаточную коробку с промежуточной опорой с включённым принудительным режимом работы ПВМ и отсоединённым карданом главной передачи моста. Причинами являются: неисправность узла или неправильная регулировка привода включения режимов работы ПВМ, износ или загрязнение механизма раздаточной коробки.
  2. Неисправность или неправильная регулировка фрикционной муфты промежуточной опоры привода ПВМ — сопровождается перегревом узла и выдавливанием вскипевшей смазки из корпуса опоры через сальники. При этом нарушается или полностью отсутствует передача крутящего момента от опоры к главной передаче ПВМ. Обычно это можно определить при движении под нагрузкой с включённым приводом моста.


Узлы передачи привода на передний мост МТЗ 82

Причины поломок ПВМ

Общей причиной отказов в работе ПВМ является износ или разрушение частей механизма. Основными факторами, влияющими на интенсивность износа, есть:

  1.  Недостаточная смазка механизмов при ненадлежащем контроле уровня масла в корпусах моста, при игнорировании течи и попадании абразивных загрязнений в нарушенных уплотнениях узла.
  2.  Неправильная регулировка зазоров в зацеплении зубчатых пар и обоймах подшипников опор вращения в механизме;
  3.  Чрезмерные тяговые нагрузки и весовые нагрузки на переднюю ось, негативно действующие на механизм моста.

Недостатком ПВМ МТЗ 82 является большое количество сопряжений с уплотнителями в конструкции моста. В связи с этой особенностью одной из основных болезней узла является течь смазки. В результате частыми поломками страдают верхние конические пары конечной передачи.

Нарушение в работе главной передачи моста

Сопровождаются гулом в работе редуктора и нагревом корпуса выше 60°С ( проверяется при невозможности длительного касания руки). Причинами являются нарушение допустимых зазоров в подшипниках вращения, зацеплении шестерён главной передачи и дифференциала в результате износа механизма или неправильной регулировки. Косвенной причиной влияющей на работу и состояние главной пары шестерён  ПВМ является состояние шарнирных сочленений карданных валов и суммарный осевой люфт валов в узлах привода, создающий осевое биение на ведущую шестерню ПВМ.

Нарушение в работе дифференциала моста

Сопровождается шумом в работе и перегревом корпуса. Причинами также являются износ деталей узла. Отсутствие автоматического блокирования дифференциала говорит об износе фрикционных дисков муфт блокирования ,встроенных в корпус узла. При отсутствии смазки механизма и перегрева дифференциала возможно заклинивание муфт блокировки в результате спайки дисков.

 Обрыв передачи крутящего момента от полуосей трактора на вертикальные валы бортовых передач

Причинами неполадки является крашение зубьев конической верхней пары шестерён конечной передачи, заклинивание подшипников вертикального вала в результате недостаточной смазки,  износ шлицов в нижней части вертикального вала или его разрушение. Слом вертикального вала говорит о недопустимой выработке в поворотной шкворневой паре — гильзе и шкворневой трубе. Проверяют передачу вращения от полуосей на бортовые части, наблюдая через открытый люк верхней конической пары, при вращении хвостовика ведущей шестерни главной передачи моста.

 Заклинивание поворотного шкворня в бортовом редукторе ПВМ

Сопровождается невозможностью осуществления поворота управляемых колёс. Причинами являются недостаточная смазка пары «гильза шкворня — шкворневая труба», а также недопустимый износ пары и обрыв фланца шкворневой трубы.

Нарушение работы нижней конической пары в бортовом редукторе

Возникает при износе подшипников и увеличении зазоров в обоймах на оси вращения фланца для крепления колеса, где осевой люфт провоцирует биение в зубчатой паре шестерён, нарушая нормальное зацепление.

Сборка

Соберите выдвижные кулаки ступиц колес, поворотные цапфы, рулевые тяги и установите эти узлы на трактор в последовательности, обратной разборке. При этом верхняя втулка должна быть запрессована в выдвижной кулак заподлицо с верхним торцом. Нижняя втулка (с прокладкой) должна быть установлена до упора в торец и прикреплена к кронштейну двумя болтами с пружинными шайбами. При сборке упорный подшипник и втулки поворотной цапфы должны быть смазаны.

Поворотная цапфа во втулках должна проворачиваться свободно, без заеданий. Резиновое уплотнительное кольцо, устанавливаемое в канавку нижней втулки, не должно иметь разрывов, надрезов и других повреждений. Подшипники переднего колеса должны быть смазаны. Отвороты манжет сальников, запрессованных в ступицу передних колес, должны быть направлены в сторону подшипников. Регулировочная гайка подшипников ступицы переднего колеса должна быть затянута моментом 7-9 кгс·м, а затем ослаблена на 1/6 оборота так, чтобы прорезь гайки совпала с отверстием под шплинт в поворотной цапфе и была зашплинтована. Ступица на полуоси должна вращаться от усилия руки, без заеданий. Собранные шарниры рулевых тяг должны быть отрегулированы регулировочной пробкой на момент поворота шарового пальца 90-100 кгс·м. Выдвижные кулаки должны быть застопорены в передней оси неподвижно пальцами и болтами с пружинными шайбами. Болты должны быть затянуты моментом 7,5-10 кгс·м. Поворотные рычаги должны быть установлены на поворотные цапфы под углом 7°±30′ к продольной оси трактора во внутреннюю сторону и застопорены на них гайками с пружинными шайбами. Гайки должны быть затянуты моментом 25-30 кгс·м. Конические хвостовики шаровых пальцев должны быть надежно, без качки закреплены в поворотных рычагах гайками. Гайки должны быть затянуты и зашплинтованы.

После ремонта передней оси отрегулируйте сходимость передних колес.

Источник

Блокировка

Система применяется для защиты от последующего включения стартера после начала работы мотора. Если на щитке не тухнет лампа после вступления в работу двигателя, то не работает блокировочное реле. Чтобы элементы маховика и детали стартера не пришли в негодность, проверяют функционирование реле:

  • перед процедурой провода, ведущие к реле, отключают;
  • подсоединяют прибор вольтамперметр;
  • на заглушенном двигателе дают массу трактора и снимают показатели прибора;
  • усиливают напряжение на контактах реостатом до размыкания клемм, при этом лампа должна потухнуть;
  • напряжение срабатывания блокировки должно быть 8-9 В.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
