Диагностика тормозной системы автомобиля

Симптомы неполадок

Общее техническое состоянием автомобиля (в том числе тормозной системы) можно проверить с помощью персонального диагностического адаптера – автосканера. Данного рода устройства широко распространены и имеют широкий ценовой диапазон

Мы же хотим обратить ваше внимание на бюджетную модель корейского производства Scan Tool Pro Black Edition

При стоимости около 2т.р. данный сканер способен полностью диагностировать ваш автомобиль (двигатель, коробку передач, трансмиссию, abs, srs и многое другое), что окупится за 1-2 поездки на СТО. Адаптер достаточно прост в управлении, имеет русифицированное ПО и совместим с большинством автомобилей начиная с 1993 года выпуска. Так же устройство будет полезным при покупке подержанного автомобиля, так как способно показать его реальный пробег и VIN.

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Есть и другие симптомы, свидетельствующие о неисправности ГТЦ

• Во время торможения на скорости автомобиль уводит в сторону. Такое случается, когда неисправен один из контуров или тормозных цилиндров на колесе.
• Появление скрипа или стука во время торможения. Это могут быть и колодки, которые пора заменить, однако бывает, что проблема в ГТЦ.
• Колодки могут клинить, нагреваться и нагревать тормозной диск на том или ином колесе.

Разборка тормозных механизмов

Тормозной механизм с гидравлическим приводом (автомобиль ГАЗ-51) необходимо разбирать в следующем порядке:

1. отъединить шланги от колесных цилиндров;
2. снять тормозной барабан;
3. снять стяжную пружину колодок;
4. отвернуть гайки, удалить опорные пальцы с эксцентричными втулками и снять колодки;
5. отвернуть болты и снять колесный цилиндр в сборе;
6. разобрать колесный цилиндр, вынув из него упорные штифты 1 колодок, уплотняющие чехлы 2, поршни 3, манжеты 8 и пружину 7;
7. отвернуть гайки, снять пружины и вынуть регулировочные эксцентрики.

Для разборки тормозного механизма с пневматическим приводом (автомобиль ЗИС-150) необходимо:

1. отъединить штоки тормозных камер от тормозных рычагов 6;
2. вынуть шплинт и снять тормозной рычаг с вала разжимного кулака 3 вместе с червячным регулировочным устройством 4 и 5;
3. снять тормозной барабан;
4. снять стяжную пружину 2 колодок;
5. отвернуть гайки, снять замочные скобы 14. вынуть эксцентричные опорные пальцы 10 и снять колодки;
6. вынуть вал с разжимным кулаком 1.

AllTransportation

Информация » Метрологические испытания тормозной системы автомобиля » Диагностирование тормозной системы автомобиля

Страница 1

метрологический измерение автомобильный тормозной

Основные неисправности. К признакам неисправностей тормозной системы относят слабое действие тормозов, плохое растормаживание или заклинивание колес, неравномерное действие тормозных механизмов колес одной оси, попадание воздуха в систему гидравлического привода и утечку тормозной жидкости, снижение давления в системе пневматического привода и негерметичность системы.

Слабое действие тормозов наблюдается при нарушении регулировки тормозных механизмов и привода, загрязнении или замасливании тормозных колодок, попадании воздуха в систему привода, уменьшении объема тормозной жидкости. На автомобилях с гидровакуумным усилителем малая эффективность действия тормозов может быть связана с нарушением работы усилителя тормозов. Недостаточное количество воздуха в системе пневмопривода из-за плохой работы компрессора также является причиной слабого действия тормозов.

Неравномерное действие тормозных механизмов колес одной оси вызывает увод или занос автомобиля в сторону при торможении. Это происходит чаще всего из-за неправильной регулировки тормозных механизмов, а также по причинам, отмеченным выше.

Попадание воздуха в систему гидравлического привода снижает эффективность действия тормозов, что проявляется при нажатии на тормозную педаль. Для нормального торможения в этом случае необходимо нажимать на педаль несколько раз. При утечке жидкости из привода в результате нарушения его герметичности тормозная система может полностью отказать в работе либо это приводит к отказу одного контура при двухконтурном приводе.

Диагностирование тормозной системы. Все работы по техническому обслуживанию тормозной системы проводят в объеме ЕО, ТО-1, ТО-2. При ежедневном обслуживании проверяют действие тормозной системы во время движения автомобиля, герметичность соединений в трубопроводах и узлах гидропривода и пневмопривода. Утечку жидкости определяют по подтекам в местах соединений, а утечку воздуха — при снижении давления в системе по манометру на неработающем двигателе, на слух или с помощью мыльной воды, которой покрывают места соединений.

При первом техническом обслуживании в дополнение к работам ЕО, производят диагностические работы на постах по оценке эффективности действия тормозов, свободного и рабочего хода педали тормоза и рычага стояночного тормоза. При необходимости после диагностирования проводят регулировочные и крепежные работы по всем узлам привода, доливают и прокачивают жидкость в гидроприводе, смазывают механические сочленения педали, рычагов и других деталей привода.

При втором техническом обслуживании проводят работы в объеме ЕО, ТО-1 и дополнительно проверяют состояние тормозных механизмов колес при их полной разборке, заменяют изношенные детали (колодки, тормозные барабаны и другие), собирают и регулируют тормозные механизмы. Прокачивают гидропривод тормозов, проверяют работу компрессора и регулируют натяжение его приводного ремня и привод стояночного тормоза, проверяют работу вспомогательного (моторного) тормоза на автомобилях КамАЗ.

Диагностирование тормозной системы автомобилей предусматривается в объеме работ ТО-1 или ТО-2 в зависимости от принятого технологического процесса технического обслуживания на данном предприятии. Диагностические работы проводят перед выполнением очередного ТО-1 на специализированных постах или на первом посту при поточном способе проведения ТО-1. В случае выполнения ТО-2 и устранения неисправностей по тормозной системе диагностирование рекомендуется проводить после выполнения указанных работ.

Страницы: 1

Актуальное на сайте:

Механизм управления шиномонтажным стендом Управление шиномонтажным стендом осуществляется с помощью пульта управления (см. рис. 3.6.). Рис. 3.6. Пульт управления шиномонтажным стендом Пульт с ручкой управления может передвигаться в зависимости от требований к месту нахождения …

Анализ внедрения системы управления охраной труда Охрана труда является одним из аспектов внутренней государственной политики Республики Беларусь и направлена на сохранение здоровья работников в процессе трудовой деятельности. Одним из наиболее эффективных способов обеспечения безопасных …

Износы и коробление плоскостей 18,0 Прочие износы 11,0 ИТОГО: 100 Распределение деталей по износу рабочих поверхностей к общему числу деталей Износ, мм % к общему числу 0,01-0,07 42,2 0,07-0,14 23,2 0,28-0,35 5 0 …

Диагностика тормозной системы

Сначала нужно проверить все соединения, которые исходят из впускного коллектора, на герметичность.

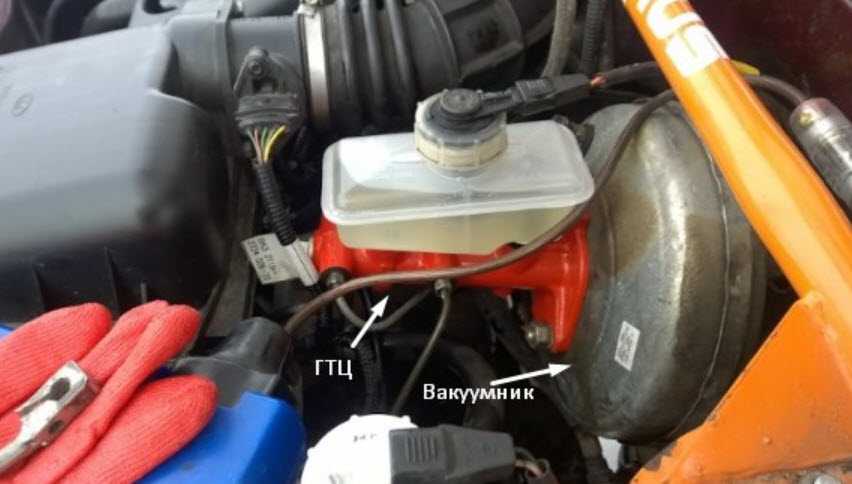

Следующим проверяется вакуумный усилитель, нужно при включенном двигателе нажать на педаль тормоза. На приборной панели проверить работу индикаторов. При не работающем двигателе следует проверить пневматический привод на герметичность.

На слух легко уловить места наибольшей утечки воздуха. А места соединения трубопроводов можно промазать мыльным раствором. Если есть утечка, то в этих местах вздуются мыльные пузыри.

Прежде чем устранять неисправности тормозной системы, нужно зафиксировать автомобиль. При неэффективном торможении из колёсных цилиндров тормозов возможна утечка жидкости. Для устранения неисправности производят замену колёсных цилиндров. Колодки и барабаны нужно тщательно промыть и просушить, затем прокачать систему гидропривода.

Если в тормозной системе есть воздух, то педаль тормоза будет проваливаться. Воздух из гидропривода необходимо удалить. Перед этой процедурой обязательно проверить уровень тормозной жидкости, которая находится в бачке главного тормозного цилиндра. Его надо восстановить, если вдруг жидкости осталось в бачке ниже установленной нормы.

Затем снимается с клапана, который выпускает воздух, защитный резиновый колпачок, находящийся в цилиндре правого заднего колеса автомобиля. Надеть на штуцер клапана шланг, а другой конец опустить в стеклянную ёмкость с тормозной жидкостью. Теперь нажимается педаль тормоза несколько раз и, удерживая её, на два оборота отвернуть штуцер.

Затем снова нажать на педаль несколько раз. Плавно отпустить педаль. Таким образом, нужно делать столько раз, пока в ёмкость с жидкостью перестанут выходить пузырьки. Воздух перестал идти, теперь надо до конца завернуть штуцер при нажатой педали тормоза. Дальше, педаль отпускаем, отсоединяем шланг и крепим на место защитный колпачок.

Если автомобиль заносит при торможении, слышится скрип, это значит, что тормозные колодки замаслились. Их немедленно промыть тёплой водой с моющими средствами, а потом тщательно просушить. После просушки тормозные колодки нужно отшлифовать и удалить пыль.

Истёрлись тормозные колодки, об этом свидетельствует исчезновение при торможении равномерного шума, издаваемого при движении автомобиля. Чтобы не испортился тормозной диск, колодки нужно срочно заменить. Автомобиль зафиксировать в неподвижном состоянии, снять колёса, открутив болты, крепящие их к ступице.

Руль выкрутить до упора вправо, чтобы легче было добраться до колодок. На передних стойках снять тормозные шланги. Поршень тормозного суппорта утопить с помощью баллонного ключа. Нужно обязательно следить, чтобы не поднимался уровень тормозной жидкости

Затем отогнуть тормозной шланг, открутить болты и отогнуть осторожно тормозную скобу. Теперь можно установить новые тормозные колодки и, завернув болты, вернуть все детали на место

Туго нажимается тормозная педаль? Возможно, из строя вышел вакуумный усилитель или нарушилось герметические соединения трубопровода. Следует заменить детали вакуумного усилителя, которые неисправны, а места разгерметизации соединений обработать специальной пастой.

Причиной самопроизвольного торможения автомобиля может быть нарушение положения или неисправность суппорта. В первом случае следует подтянуть болты, во втором – поставить новый суппорт.

При попадании бензина в тормозную жидкость происходит притормаживание колёс. Это разбух уплотнитель главного тормозного цилиндра. Необходимо промыть всю систему тормозной жидкостью, а неисправные детали поменять. Затем нужно прокачать систему гидравлического привода.

Тормозные шланги со временем могут прийти в негодность. Могут они испортиться и от механических повреждений. Поврежденные шланги нужно немедленно заменить, потому, что в них происходит резкое увеличение давления. Не надо пытаться реанимировать шланг с помощью бандажной повязки. Если повреждено резьбовое соединение, то поменяется узел, возможно, тормозная трубка. Проматывать герметизирующей лентой соединение не следует.

Рекомендуется менять ежегодно тормозную жидкость. Оставшаяся старая жидкость откачивается с помощью шприца или спринцовки из бачка главного тормозного цилиндра. Заодно удалится воздух, который там может быть. Теперь можно залить новую жидкость, прокачать систему.

Вот такие нехитрые действия помогут содержать тормозную систему автомобиля в порядке.

Как проверить тормозную систему автомобиля

Статья о проверке тормозной системы и ее компонентов, важные нюансы проверки и работы механизмов. В конце статьи — интересное видео о работе тормозной системы машины.

• Диагностика компонентов
• Проверка колес, ручного тормоза и тормозов в процессе езды
• Видео о работе тормозной системы автомобиля

Исправная тормозная система автомобиля не может гарантировать стопроцентную безопасность для водителя — дорога полна неожиданностей, но, тем не менее, если с тормозами у вас все в порядке, вы всегда сможете вовремя остановить машину, чтобы предотвратить потенциальное ДТП. И такая возможность не раз спасала водителям и жизнь, и здоровье.

Поэтому постарайтесь содержать тормозную систему вашей машины в полной исправности, а для этого регулярно ее поверяйте. О том, как это делается, мы сейчас и поговорим.

Главные дефекты тормозной системы с пневмоприводом

Стенды выявляют следующие неисправности пневмосистем:

1. 1. Нарушение регулировок.

• Слабое и неодновременное действие тормозов.
• Заклинивание или неполное растормаживание тормозных систем.

1. 2. Нарушение герметичности шлангов и трубопроводов.

• Износ деталей. А именно – тормозных камер, клапанов, кранов.
• Образование конденсата и его замерзание в ресиверах.
• Слабое давление воздуха в магистрали.
• В расторможенном состоянии происходит утечка воздуха через выпускное отверстие крана.

В случаях полного отказа тормозов в большинстве случаев выявляются три основные причины:

• Неисправность тормозного крана.
• Отсутствие давления в тормозной системе.
• Пережимание или разрыв тормозных магистралей.

Основные неисправности тормозной системы

Отказы и неисправности тормозной системы автомобиля заключаются в потере работоспособности тормозных механизмов и тормозного привода, в результате которой происходит полная или частичная потеря эффективности торможения автомобиля.

Неисправностями тормозного механизма являются:

• износ накладок тормозных колодок и барабанов и увеличение зазора между ними
• замасливание, заклинивание колодок, сопровождающееся нагревом тормозных барабанов

Неисправности механического привода ручного (стояночного) тормоза заключаются в вытягивании и повреждении тяг или тросов их заеданий.

В гидравлическом тормозном приводе имеют место следующие неисправности:

• подтекание жидкости через манжеты колесных тормозных цилиндров и через шланги
• недостаточный уровень тормозной жидкости в резервуаре главного тормозного цилиндра
• увеличенный свободный ход педали тормоза
• притормаживание колес на ходу

Основной признак неисправности тормозной системы характеризуется увеличением длины пути торможения (при одной и той же скорости движения и одинаковом состоянии дороги) и стремлением автомобиля к заносу при торможении, нагреванием тормозных барабанов.

Подтекание и недостаточный уровень жидкости в гидроприводе способствуют проникновению воздуха в систему привода, что сопровождается «проваливанием» педали. Тормоза при этом начинают действовать лишь после нескольких нажатий на педаль. Набухание манжет приводит к заеданию тормозов.

Увеличенный свободный ход педали наблюдается вследствие увеличения зазоров между накладками колодок и тормозным барабаном и между штоком и поршнем главного тормозного цилиндра, а также из-за уменьшения избыточного давления в системе в результате неисправностей клапана и возвратной пружины поршня главного цилиндра. Причиной этого является также недостаточный уровень тормозной жидкости в резервуаре главного цилиндра.

При наличии в системе гидравлического привода гидровакуумного усилителя (автомобиль ГАЗ-53П и др.) может происходить полное или частичное торможение всех колес автомобиля без нажатия на педаль тормоза или увеличение усилия нажатия на педаль при торможении автомобиля.

Причиной первой неисправности является отсутствие зазора между вакуумным клапаном и его седлом или неплотности в шлангах, штуцерах и других соединениях. В результате этого в камере усилителя над диафрагмой устанавливается атмосферное давление (вместо разрежения), в то время как под диафрагмой имеется разрежение, что и вызывает срабатывание тормозов.

Второй причиной увеличения усилия является выключение из работы усилителя вследствие нарушения регулировки его атмосферного клапана (недостаточный ход клапана или его отсутствие, в результате чего в камере усилителя под диафрагмой будет постоянное разрежение).

Причиной нагревания тормозных барабанов могут быть притормаживание (одного или нескольких) колес, ослабление или поломки стяжной пружины тормозных колодок, заедание поршня в колесном цилиндре (в гидравлическом приводе), недостаточный зазор между накладками колодок и барабаном и др.

Тормозные качества автомобиля оцениваются по двум основным показателям:

• величине тормозного пути
• максимальной величине замедления автомобиля

Наибольший тормозной путь для легковых автомобилей составляет 7,2 м при скорости 30 км/ч (на сухом горизонтальном участке) и замедлении 5,8 м/с2, для грузовых автомобилей массой 8 т и более и автобусов длиной 7 м и более соответственно 8,5—11 м и 5—4,2 м/с2. Для автомобилей КамАЗ — 20—21 м при скорости 40 км/ч. При этом усилие нажатия на педаль тормоза должно быть около 0,7 кН.

Эффективность ручного тормоза должна удовлетворять требованию удерживать полностью груженный автомобиль на уклоне 16% (автопоезд на уклоне 8%).

Описание ТС

Тормозная система предназначается для безопасного снижения движения и для полной остановки авто. Торможение возникает после создания сопротивления, которое происходит от тормозных сил в контакте с колесами и дорожным полотном. Торможение колес возникает с помощью фрикционного устройства. В экстренных ситуациях требуется большая сила торможения, именно этой особенностью должна обладать ТС.

Устройство ТС подразделяется на следующие виды:

Рабочая — помогает снизить скорость машины при обычном режиме эксплуатации.

Запасная — позволяет уменьшать скорость движения, если произошли неполадки ТС.

Стояночная — удерживает машину неподвижно на наклоненной поверхности в момент, когда водителя нет в салоне.

Вспомогательная — нужна для езды на длинных спусках. Помогает поддерживать постоянную скорость.

Автоматическая — прицеп, при внезапном отсоединении от тягача, автоматически останавливается.

Основные неисправности тормозной системы автомобиля будут рассмотрены на примере гидравлической системы, поскольку именно она устанавливается на всех легковых авто.

Гидравлика — это довольно протяженная система, которая распределена по всему авто. Именно от нее полностью зависит безопасность движения. Водители должны контролировать ее состояние. Ведь как ни странно, неисправности возникают в самый неподходящий момент.

Сборка и регулировка тормозов с гидравлическим приводом автомобиля ГАЗ-51

Для сборки тормозного механизма автомобиля ГАЗ-51 необходимо выполнить следующие операции:

1. вставить в защитный тормозной диск два регулировочных эксцентрика, надеть на них с наружной стороны пружины и завернуть гайки;
2. собрать колесный тормозной цилиндр, установив в него пружину, две манжеты, два поршня, надеть уплотняющие чехлы и установить упорные штифты колодок;
3. привернуть колесный тормозной цилиндр в сборе к защитному диску;
4. установить колодки, закрепить их скобами и вставить опорные пальцы с эксцентриковыми втулками и стяжной пластиной; с обратной стороны на пальцы навернуть контргайки с пружинными шайбами;
5. надеть стяжную пружину 6 колодок;
6. прикрепить защитный тормозной диск 7 к фланцу поворотной цапфы (переднее колесо) или к фланцу кожуха полуоси (заднее колесо) и установить тормозной барабан;
7. завернуть в колесный цилиндр со стороны защитного диска клапан выпуска воздуха с пробкой и присоединить штуцер шланга гидравлического привода.

Для сборки главного тормозного цилиндра необходимо:

1. установить в цилиндр последовательно выпускной 13 и обратный 14 клапаны в сборе с пружиной 15 выпускного клапана, пружину 16 обратного клапана с опорной шайбой, переднюю резиновую манжету 18 и поршень 21 со звездообразной пластиной 19 и, резиновым уплотнительным кольцом 22 у опорную шайбу 23 поршня и стопорное пружинное кольцо 24;
2. вставить проволоку диаметром 5—6 мм в компенсационное отверстие 12 и убедиться, что оно свободно и не перекрывается передней манжетой;
3. установить прокладку 4 и привернуть крышку 10 резервуара;
4. укрепить на шайбе цилиндра защитный резиновый кожух 1 стяжным кольцом, вставить шток 2 и закрепить на нем второй конец защитного кожуха;
5. прикрепить цилиндр к раме, соединить шток цилиндра с тормозной педалью и привернуть штуцеры гидравлического привода;
6. заполнить систему тормозной жидкостью; для этого залить в резервуар цилиндра жидкость и прокачать последовательно все тормоза колес, как это было указано выше, с целью удаления воздуха из системы.

Принцип работы

Одноконтурные ГТЦ, где имелся всего один поршень, уже не встречаются в автомобилях, поэтому рассматривать стоит лишь двухконтурный. Он отличается наличием двух поршней, каждый из которых отвечает за давление в своей ветке системы.

Таким образом тормоза дублируются, чего требует обеспечение безопасности. Если возникнет утечка жидкости, то оставшаяся в исправности ветка позволит остановить машину без применения стояночного тормоза и прочих аварийных приёмов.

Первый поршень непосредственно соединён со штоком педали. Начав движение вперёд, он перекрывает перепускные и компенсационные отверстия, после чего усилие через объём жидкости будет сразу же передано на колодки первого контура. Они прижмутся к дискам или барабанам, и начнётся замедление с помощью сил трения.

Взаимодействие со вторым поршнем производится через короткий шток с возвратной пружиной и жидкость первого контура. То есть поршни соединяются последовательно, отсюда такие ГТЦ и получили название тандемных. Поршень второго контура работает аналогично на свою ветку системы.

Обычно рабочие колёсные цилиндры работают по диагонали, то есть в каждый контур подключено одно переднее и одно заднее колесо. Так сделано с целью в любом случае задействовать передние, более эффективные тормоза, хотя бы частично.

Но встречаются машины, в которых по конструкционным причинам один контур работает только на передние колёса, а второй на все четыре, для чего используются дополнительные наборы колёсных цилиндров.

Сборка и регулировка тормозов с пневматическим приводом

При сборке тормозного механизма выполняют следующие операции:

1. Устанавливают в защитный диск вал с разжимным кулаком.
2. Устанавливают тормозные колодки, вставляют два опорных пальца колодок с эксцентричными шейками. На головки пальцев надевают пластину и вставляют замочные скобы. С обратной стороны на пальцы надевают пружинные шайбы и завертывают гайки. При этом опорные пальцы устанавливают так, чтобы метки на их торцах были направлены одна к другой.
3. Надевают стяжную пружину колодок.
4. Устанавливают тормозной барабан.
5. Вставляют червячную шестерню в тормозной рычаг, ввертывают червяк и закрепляют его футоркой. Вставляют стопор червяка, его пружину и завертывают пробку. Привертывают на три болта крышки тормозного рычага, устанавливают его на шлицы вала разжимного кулака, ставят опорную шайбу и устанавливают в отверстие вала шплинт.
6. Собирают тормозную камеру. Для этого в корпус тормозной камеры устанавливают шток с двумя пружинами и опорной шайбой, диафрагму и привертывают к корпусу крышки. На конце штока завинчивают гайку и вилку. После сборки испытывают камеру на герметичность под давлением 8—9 ат, причем места соединения покрывают мыльной водой. Неплотность сказывается в появлении мыльных пузырей.
7. Устанавливают камеру на место и соединяют ее вилку с тормозным рычагом при помощи пальца и шплинта. У передних тормозов вилки штоков соединяют с нижними отверстиями рычагов, а у задних с верхними.
8. Укрепляют на раме кран управления в сборе и соединяют его рычаг с тягой педали тормоза.
9. Присоединяют шланги к тормозным камерам, к крану управления и к баллону.
