Как это устроено: коробка-вариатор

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

  • цепными;
  • клиноременными;
  • тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

  1. В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
  2. Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
  3. Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

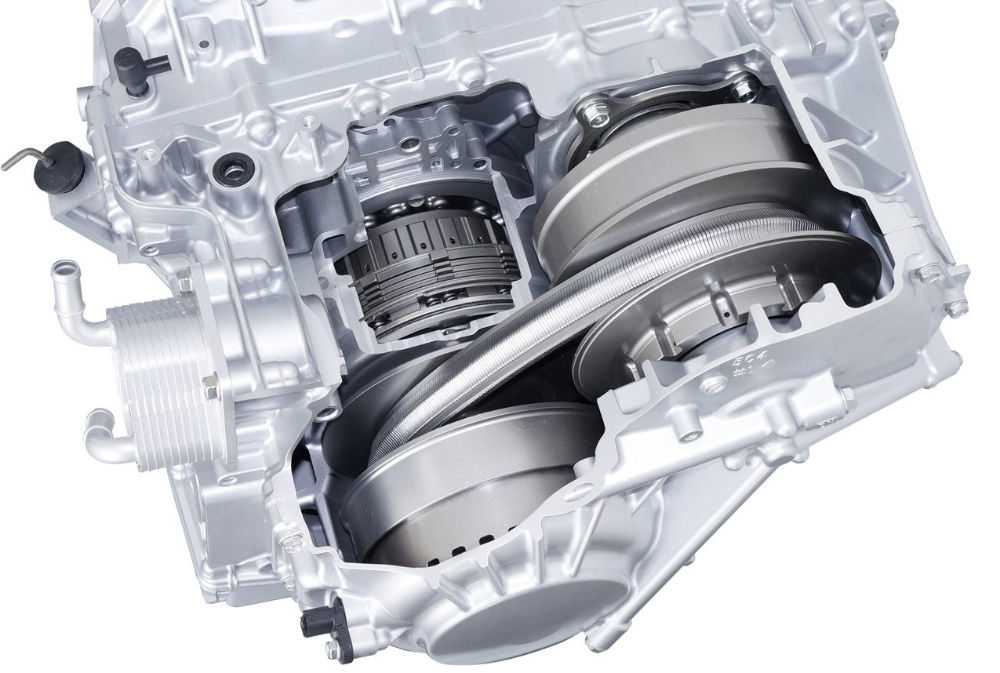

Устройство CVT

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса. Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел. Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже. Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок. Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Вариации на ручку

Итак, с общими принципами изменения передаточного отношения все должно быть ясно, теперь самое время приступить к механизму этого изменения, то есть как заставить шкивы вариатора скутера сдвигаться и раздвигаться именно тогда, когда это требуется. Для этого сразу оговоримся, что в скутерном вариаторе принято выделять ведущий шкив (находится на коленвалу) и ведомый (находится на валу сцепления). В недрах ведущего шкива находятся специальные грузики цилиндрической формы (иногда также называемые роликами). Эти облитые пластиком металлические втулки помещены в специальные канавки, в которых они могут двигаться в радиальном направлении. Если перемещать грузики в ведущем шкиве от центра наружу, то они неизбежно будут сдвигать щеки шкива вместе. На самом деле, разумеется, движется лишь одна щека шкива вариатора, но это не принципиально. При вращении шкива грузики под действием центробежной силы стремятся наружу и, сдвигая щеки шкива, выталкивают наружу ремень. Чем быстрее вращается шкив, тем сильнее центробежная сила, действующая на грузики, и тем дальше наружу сжимающиеся щеки шкива вытолкнут ремень. Ведомый шкив не имеет грузиков, зато имеет большую пружину, которая постоянно стремится сжать его щеки вместе и вытолкнуть ремень наружу. Как и ведущий шкив, ведомый имеет лишь одну подвижную часть — внешнюю (именуемую в иностранной литературе torque driver). Именно торкдрайвер движется либо наружу, преодолевая сопротивление пружины и давая возможность ремню «провалиться» внутрь шкива, либо, наоборот, внутрь, ближе к зафиксированной части шкива. Таким образом,изменение рабочих радиусов шкивов вариатора скутера происходит всегда синхронно. Когда в ведущем шкиве ремень выходит наружу, то в ведомом, преодолевая сопротивление пружины, ремень, наоборот, продвигается внутрь, ближе к оси шкива вариатора.

Для более полного понимания процесса посмотрим,как ведет себя вариатор скутера при разных режимах работы двигателя. На холостом ходу частота вращения ведущего шкива вариатора минимальна. На грузики хоть и действует определенная центробежная сила, ее недостаточно, чтобы вывести ремень наружу. Ведь для этого требуется преодолеть сопротивление большой пружины ведомого шкива! Но вот газ открыт, обороты коленвала подскакивают, и теперь центробежной силы, действующей на грузики, уже достаточно, чтобы вытолкнуть ремень вариатора в ведущем шкиве чуть наружу.

Муфта ведущего шкива:

крышка;
направляющая пластина;
корпус муфты;
ролики.
центробежное сцепление

Когда газ закрывается во время движения, какое-то время происходит торможение скутера двигателем, пока не выключится центробежное сцепление. Как только оно выключается, под действием большой пружины ведомого шкива ремень принимает свое исходное положение, как при работе на холостом ходу скутера. Но как правило, сцепление скутера выключается только при почти полной остановке (10 — 25 км/ч).

Кстати, о сцеплении скутера. Устройство это, хоть и выполняет самостоятельные функции, очень тесно связано с самим вариатором скутера: при неправильной работе сцепления не будет правильно работать и вариатор, и наоборот. Скутерное центробежное сцепление — это почти всегда три колодки типа тормозных на барабанном тормозе, которые под действием центробежной силы выходят наружу и зацепляются с барабаном сцепления. Сам узел сцепления закреплен на ведомом шкиве вариатора и вращается, а вот барабан сцепления — на валу, который посредством несложного редуктора передает момент на заднее колесо. Таким образом, чтобы заставить скутер ехать,надо заставить крутиться барабан сцепления. Происходит это, как только ведомый шкив вариатора скутера наберет достаточную скорость вращения, чтобы центробежная сила стала достаточно велика, и колодки могли преодолеть силу упругости пружин сцепления, препятствующих их свободному движению наружу. Эти же пружинки и «выключат» сцепление, сжав колодки вместе, когда скорость вращения ведомого шкива упадет ниже критического для срабатывания сцепления уровня. Как видим, система проста. И действует практически безупречно, сводя управление силовым агрегатом к выкручиванию ручки «газа» (отсюда, кстати, пошло название одного популярного скутерного журнала: Twist’n’go — «Крути и езжай!»). Что не в последнюю очередь определило нынешнюю волну популярности скутеров.

На этом видео вариатор в действии. Показано как нельзя лучше.

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Плюсы этого типа – более высокая надежность и износостойкость.

Что такое вариатор?

Если робот, по сути, является той же самой механикой с той лишь разницей, что выжиманием сцепления и переключением передач занимается электроника, то коробка CVT (она же вариатор) кардинально отличается от своих собратьев.

Основная особенность CVT в том, что она подстраивается под требуемые условия и непрерывно вычисляет нужное передаточное число. Таким образом, в автомобиле с установленным вариатором имеется бесконечное количество передач. Такая особенность позволяет значительно экономить топливо и оптимизировать энергозатраты.

Бесступенчатые трансмиссии бывают двух видов:

  • Клиноременные (устанавливаются на 90% машин с таким типом коробки);
  • Тороидальные.

КПП CVT

Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.

Клиноременный

Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.

Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.

Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.

Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.

Тороидальный

Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.

Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.

В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.

Гидростатический

Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.

Преимущества и недостатки

Основные плюсы вариаторных трансмиссий:

  • экономия горючего по сравнению с классическими автоматами;
  • отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
  • хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
  • колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
  • двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.

Недостатки:

  • автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
  • трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
  • дороговизна обслуживания и ремонта;
  • если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
  • необходимость применения качественных и дорогих масел для обслуживания;
  • конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.

Виды и принцип работы вариатора

Поскольку вариатор, как трансмиссионное устройство, в массовое автомобилестроение пришло не так давно, то стоит отметить, что производители стараются производить и усовершенствовать конструкцию вариаторов постоянно.

Поэтому, каждый современный авто концерн стремится разработать все новый и новый способ бесступенчатой передачи крутящего момента. На сегодня существует несколько видов вариативных коробок переключения передач.

К их числу относятся такие вариаторы:

  • Клиноременые;
  • Тороидальный.

Клиноременный

Это такой вид вариаторной КПП, при котором передача крутящего момента осуществляется посредством двух шкивов и ремня с трапецеидальным сечением. Шкивы состоят из двух конусообразных дисков, между которыми располагается ремень.

При этом, изменение передаточного числа, осуществляется путем изменения расстояния между двумя такими дисками. Данный процесс, традиционно, осуществляется на обоих шкивах. Так достигается максимальная эффективность в распределении крутящего момента.

Некоторыми авто производителями вместо ремня может применяться цепь. Работа каждого из них контролируется электронной системой, которая осуществляет это посредством расположенных рядом датчиков с сервоприводами и блока центрального управления. Изменяя близость расположения дисков, изменяется и сила трения, которая, в свою очередь, влияет на изменение крутящего момента.

Шкивы делятся на:

  • ведущий — это шкив, на который передается вращение коленчатого вала;
  • ведомый — это шкив, на который крутящий момент передается от ведущего.

Название клиноременной получила из-за ремня, который выступает в роли клина, находясь между конусообразными дисками.

Тороидальный

Тороидальный вид КПП характеризуется иным видом как самого механизма, так и способа, в который он передает крутящий момент. Он выглядит в виде пары колес с поверхностью в виде сферы, между которыми располагается ролик.

Пары колес разделяются на:

  • ведущее;
  • ведомое.

В данном случае, изменение передаточного числа происходит ввиду изменения силы трения, возникающей между роликом и колесами. В случае изменения положения ролика, относительно поперечной плоскости, происходит изменение силы трения и соответственно, передаточного числа.

Устройство и принцип работы вариатора

Клиноременной вариатор состоит из нескольких (как правило, одной- двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали каждая свою конструкцию клиноременного вариатора, так на Audi в трансмиссии Multitronic вместо ремня применяют цепь, а Honda ставит набранный из металлических пластин ремень, но принцип от этого не меняется.

Для трогания автомобиля с места используются обычное сцепление или небольшой гидротрансформатор, который вскоре после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Начнем с самого простого. Почему клиновидный ремень? Ремень в разрезе имеет трапециевидную форму и «вклинивается» в шкив только своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним. Как изменяется передаточное число? Устройство ведущего шкива (ведущий шкив вращается коленвалом) таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше и дальше от центра шкива. Ведомый же шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе и ближе к центру шкива. Чем больше обороты двигателя — тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на рисунках, прикрепленных к посту.

Иначе устроен тороидный вариатор, который состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски. И поскольку все усилие сосредоточено в пятне контакта, то для поворота роликов должны использоваться особые устройства, способные преодолевать силу прижатия ролика к диску. Так в ниссановском вариаторе Extroid применена специальная система, где управляемый электроникой прецизионный гидравлический механизм перемещает обоймы с роликами вверх или вниз на микроскопическую величину, а далее, из-за возникшего сдвига относительно оси дисков, ролик поворачивается сам.

Между прочим, принцип устройства под названием “вариатор” не нов — мысли о бесступенчатой трансмиссии стали посещать конструкторов практически сразу с началом применения поршневых ДВС на транспорте. Современное же развитие электроники и технологии материалов дало возможности усовершенствовать (остающиеся, однако, в принципе своем неизменными) конструкции вариаторов, и сейчас наблюдается, по-видимому, начало самого широкого распространения таких трансмиссий на автотранспорте.

Тем не менее вариаторы пока что не избавились от некоторых своих весьма существенных проблем. Так, очевидно, что самыми конструктивно слабыми местами существующих сегодня автомобильных вариаторов являются: для клиноременного эти самые ремни, а для тороидного — пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому здесь применяются специальные высокотехнологичные материалы, что делает надежность вариаторов достаточно высокой, близкой к надежности гидромеханических “автоматов”, но все же из-за нагрузок на ремень или пятно контакта вариаторы пока не могут “тянуть грузы”, а также работать с двигателями большой мощности.

На сегодняшний день рекордом для клиноременного вариатора оказывается 220 л.с. и 300 Нм, которые развивает V-образный 6-цилиндровый мотор Audi A6, “воспринятый” трансмиссией Multitronic, а для тороидного — “переваренный” Extroid (3-литровый двигатель Nissan Gloria и Cedric), развивающий 240 л.с. и 310 Нм.

Однако если для грузовиков вариаторы до сих пор непригодны, то для легковых автомобилей весьма приемлемы, и здесь у бесступенчатых трансмиссий, очевидно, большое будущее, тем более что и технологии материалов не стоят на месте.

Виды ремней вариатора

Главная технически сложная деталь клиноременного вариатора – это, собственно, ремень. Он должен быть крайне жестким и одновременно гибким – чтобы, будучи зажатым гидравликой в приводе иметь возможность работать на разных диаметрах шкивов. Категорически нельзя ему сжиматься или растягиваться. Простые автомобильные ремни – наподобие ремня генератора или газораспределительного механизма – под такие требования не подходят (хотя в вариаторе снегохода, например, используется именно резинотканевый ремень). Чаще всего в автомобильных вариаторах встречается наборный металлический ремень близкого к треугольному сечения. В ряде агрегатов этот ремень применяется как «толкающий» — стальная конструкция ремня при сжатии приобретает дополнительную жесткость, что позволяет передавать вторичному валу большую мощность. Впрочем, иногда проблемы передачи большой мощности с помощью вариатора решают применением вместо ремня широкой цепи, входящей в зацеп с половинами приводных шкивов своими боковыми частями. Дополнительное сцепление цепи, как и в клиноременном вариаторе, обеспечивается специальной трансмиссионной жидкостью, меняющей свою вязкость под давлением в точке контакта ремня и полушкива. Эта жидкость дороже обычного трансмиссионного масла и крайне важна для вариатора.

Как распознать вариатор в автомобиле

Некоторые автомобилисты интересуются тем, как можно отличить коробку вариатор от автомата визуально, по внешним признакам.

В действительности сделать это не так просто. Проблема в том, что визуально вариатор имеет примерно такое же оформление, как и у автомата. Из-за этого визуально отличить их между собой и определить без дополнительного вмешательства в автомобиль, где какая КПП, довольно сложно.

Это связано с тем, что у АКПП и у CVT на корпус коробки наносятся аналогичные символы типа режима Паркинг, задний ход, Драйв и пр.

Для идентификации вариатора можно воспользоваться:

  • описанием авто в документах;
  • информацией в Интернете;
  • табличкой на кузове машины.

Вам потребуется руководство по эксплуатации, где должна быть описана применяемая коробка. Ещё один способ предусматривает использование VIN-кода транспортного средства. Через специальные веб-сервисы можно за пару минут узнать все подробности комплектации.

Но вовсе не обязательно платить за такую информацию и искать данные на просторах всемирной паутины. Можно просто взглянуть на табличку. В ней прописаны символы, в которых и зашифрован тип установленной коробки передач.

Самым же простым способом будет идентификация через тест-драйв. Проедьтесь на машине, и вы сразу поймёте, что это CVT. Если толчки отсутствуют, автомобиль разгоняется плавно и без рывков, перед вами вариатор.

История вариатора

Автомобиль, скорость которого зависела бы исключительно от скорости вращения двигателя, был бы крайне неудобен в эксплуатации. Представьте, что в машине имеется только одна передача, например, первая или третья. В одном случае вы бы смогли ехать довольно быстро, но автомобиль бы долго разгонялся и медленно ехал в гору. В другом все было бы с точностью до наоборот – легкий старт, но крайне медленная скорость движения. Из-за таких трудностей и была разработана первая механическая трансмиссия.

Время шло, и каждый автопроизводитель пытался упростить управление машиной (всем прекрасно известно, какие трудности у некоторых водителей вызывает МКПП). В ходе таких изысканий и была разработана сначала автоматическая коробка, затем робот, ну и, наконец, вариатор, имеющий бесконечное число передач.

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

  1. Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
  2. Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
  3. В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
  4. Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого

Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

  • автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
  • благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
  • машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
  • плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
  • электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

  • несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
  • трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
  • применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
  • неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.
