Устройство ведущих передних мостов автомобилей

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.

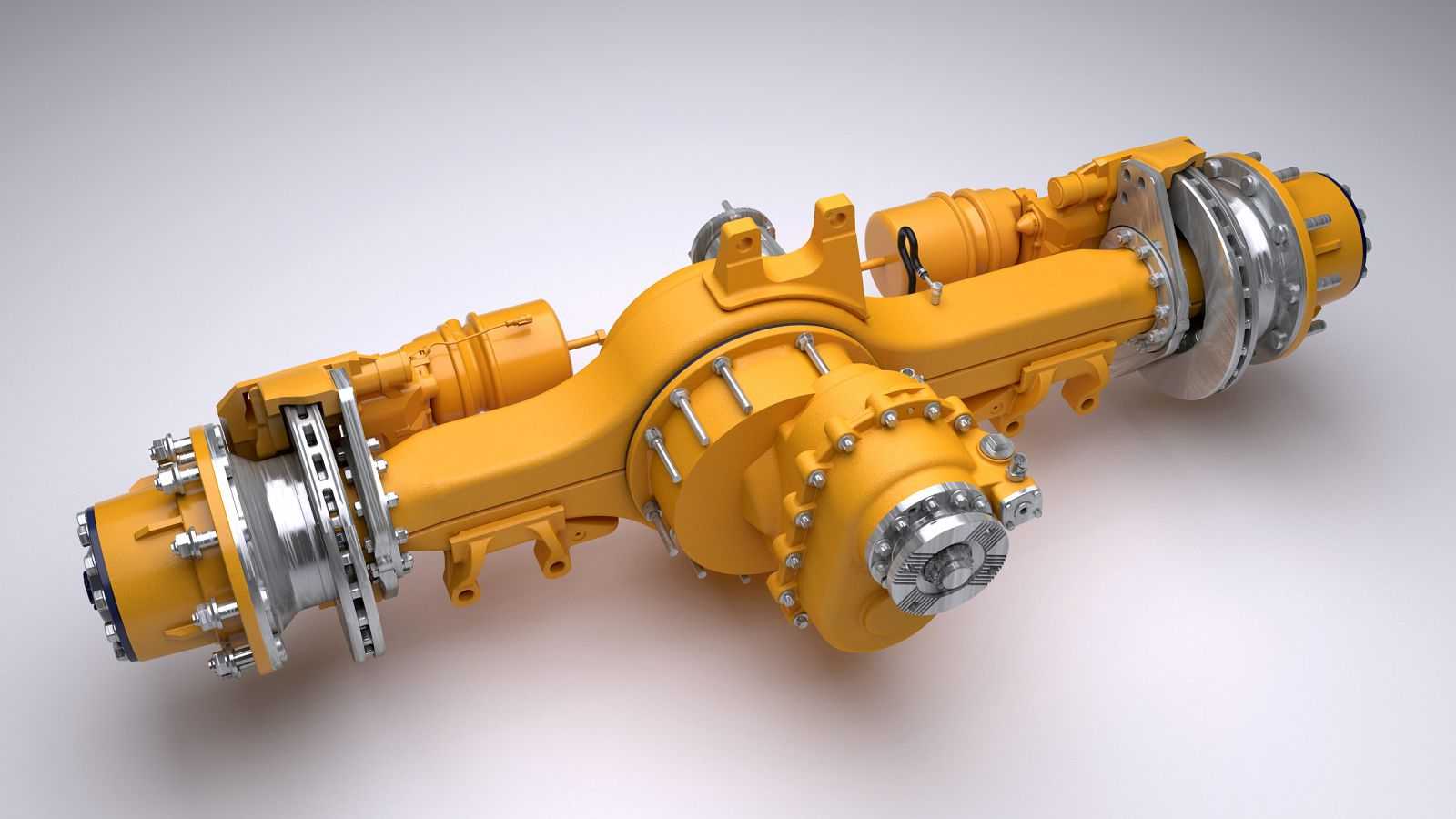

Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

  • Передача и преобразование крутящего момента к ведущим колесам;
  • Обеспечение разной скорости вращения колес;
  • Передача тягового усилия к раме автомобиля или кузову;
  • Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые

Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спереди

Управляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:

1 — колесо;2 — тормозной барабан;3 — ступица;4, 13 — подшипники;5 — гайка;6 — щит;7 — цапфа;8 — шкворень;9, 16 — рычаги;10, 15 — тяги;11 — шайба;12 — стопор;14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:

а — неразрезной;б — разрезной;1 — колесо;2 — цапфа;3 — шкворень;4 — балка;5 — рессора;6 — стойка;7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.

а — общий вид;б — детали наружного шарнира;в — привод правого переднего колеса;1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы)2, 4 — приводные валы;5 — корпус шарнира;6 — сепаратор шарнира;7 — обойма шарнира;8 — шарики шарнира;9 — упорное кольцо привода;10, 13 — хомуты пыльников;11 — стопорное кольцо;12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:

1 — ось;2 — ступица;3 — рычаг;4 — подвеска;5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.

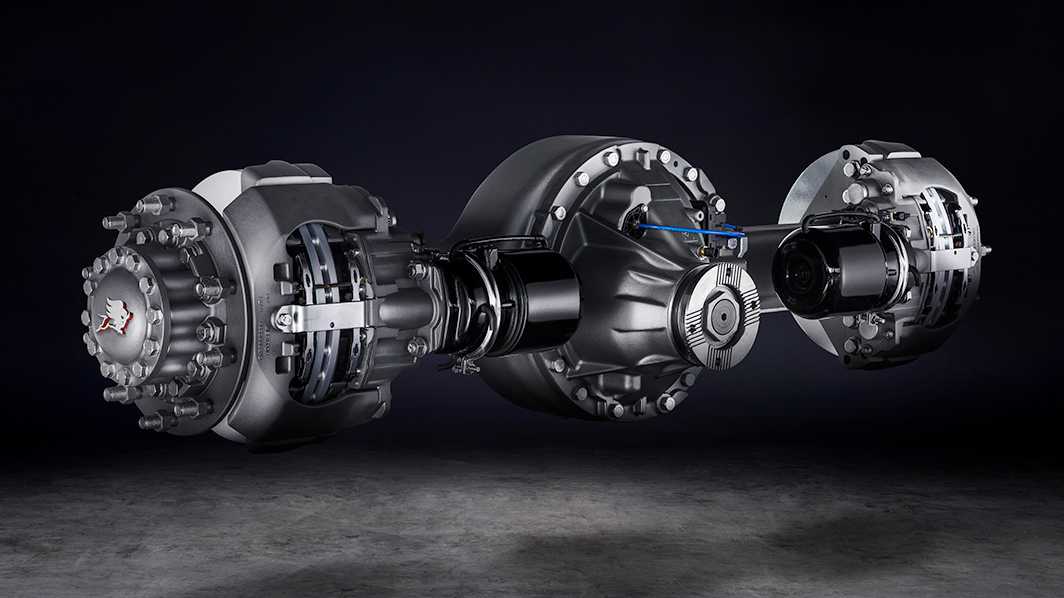

Проходной мост КАМАЗ

Общие сведения.

 Для уменьшения нагрузки на заднюю ось при­меняют два ведущих моста: средний (промежуточный) и задний. На грузовых автомобилях с тремя осями устанавливают межосевой дифференциал.

Межосевой дифференциал

Для равномерного распределения вращающего момента между двумя ведущими мостами и умень­шения износа шин служит межосевой дифференциал, который установлен в среднем (промежуточном) мосту в отдельном кор­пусе 13 (рис. 8), прикрепленном к корпусу главной передачи через стакан подшипников ведущей конической шестерни. В кор­пусе расположены задняя 10 и передняя 11 чашки, конические шестерни 12 и 14 привода соответственно среднего и заднего мостов, между которыми находится крестовина 16 с посаженны­ми на ней на бронзовых втулках сателлитами 15. Здесь же распо­ложен механизм блокировки дифференциала, состоящий из муф­ты 9 блокировки, вилки 8 и диафрагменной камеры 6. Муфта 9 помещена на внутренней зубчатой муфте, жестко соединенной с конической шестерней 12 привода главной передачи среднего моста.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток 7 с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние.


Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; — ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера; 7— шток; 8 — вилка; 9 — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного моста

Во время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис. 8) промежуточного моста установле­ны в картере моста и выполнены со шлицами на концах. Полуосевые шестерни дифференциала шлицованными отверстиями наса­жены на полуоси. Наружные концы полуосей соединены фланца­ми со ступицами ведущих колес 1 (рис. 9)

В зависимости от характера установки полуосей в картере мос­та они могут быть полностью или частично разгружены от изгиба­ющих моментов, возникающих под действием сил, действующих на колесо.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей:

а — полуразгруженная полуось; б — полностью разгруженная полуось;

1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; — ступица; G — сила, действующая на кожух и полуось; М — вращающий момент

Двухступенчатая главная передача

Когда величина передаточного числа обуславливает чрезмерные размеры ведомой шестерни в одноступенчатом редукторе, используют двухступенчатую главную передачу. Она позволяет получить большие передаточные числа, необходимые для создания значительной силы тяги на ведущих колесах. Последнее обстоятельство с каждым годом имеет все большее значение, так как способствует достижению лучшей динамики разгона автопоездов и повышению их средней скорости на трассе.

При распределении общего передаточного числа двухступенчатых передач по отдельным зубчатым парам руководствуются следующими положениями:

1 – передаточное число передачи, осуществляющей снабжение крутящим моментом непосредственно колес должно быть максимальным;

2 – передаточное число конической или гипоидной ступени должно быть по возможности малым. Исходя из этого, в грузовых автомобилях все чаще выполняют вторую ступень в виде планетарного ряда, размещенного в ступице колеса (разнесенная главная передача).

Двухступенчатые передачи по конструктивной схеме разделяют на две основные группы: передачи, расположенные в средней части моста (заключенные в одном картере) и разнесенные передачи (одноступенчатая главная передача располагается в картере моста и отдельно размещается связанный с ней привод колеса или колесный редуктор).

Колесные редукторы встречаются только на полноприводных грузовых автомобилях. Применение колесного редуктора приводит к увеличению числа деталей ведущего моста, но не увеличивает его массу. Это происходит потому, что основные части ведущего моста (главная передача, дифференциал, полуоси) воспринимают меньшие крутящие моменты, увеличиваемые в нужной мере лишь в колесных редукторах. Благодаря этому основные детали ведущего моста имеют меньшие размеры, а следовательно, меньшую массу, чем при получении идентичного крутящего момента с помощью одноступенчатой главной передачи.

Двухступенчатые разнесенные передачи бывают двух типов:

– одноступенчатая коническая или гипоидная передача в картере моста, соединенная с цилиндрической передачей наружного зацепления привода колес, которая может располагаться в отдельном картере между дифференциалом и ступицей колеса или даже в ступице колеса. Передача внутреннего зацепления обычно размещается в ступицах колес;

– одноступенчатая коническая или гипоидная главная передача, соединенная с планетарной передачей, расположенной в ступицах колес. Такая конструкция отличается рядом преимуществ: малые размеры конической или гипоидной передачи; планетарная передача размещена вне тормозов; соосное положение шестерен, передающих крутящий момент; разделение передаваемого момента между тремя или пятью сателлитами; высокий КПД и др.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).

Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).

Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).

Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).

Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Устройство трансмиссии типа вариатор

Вариатор, или CVT (Continuously Variable Transmission), это разновидность бесступенчатой автомобильной трансмиссии. Вариатор способен плавно изменять коэффициент передачи во всем диапазоне скоростей и тяговых усилий, поэтому в процессе работы такой трансмиссии не наблюдается характерных толчков при переключении передач, свойственных другим видам трансмиссии.

На современных автомобилях самым распространенным видом является вариатор, основанный на работе клиноременной передачи. В нем передаточное число передается от ведущего шкива, соединенного с мотором, к ведомому, связанного с приводами колес. Между собой валы соединяются ремнем.

Принцип работы вариатора основан на изменении диаметра ведомого и ведущего шкивов при уменьшении или увеличении частоты оборотов двигателя. При трогании автомобиля, когда необходимо максимальное тяговое усилие, диаметр ведущего шкива минимален, ведомого максимален, что повышает коэффициент передачи. С набором скорости и увеличением оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого — падает, что уменьшает коэффициент передачи. Таким образом регулируется тяговое усилие, передаваемое на приводы колес. Как и на любых современных автомобилях, за регуляцию диаметра шкивов отвечает электроника, получающая команды из электронного блока управления.

Второй вариант бесступенчатой трансмиссии — тороидальный вариатор, встречающийся гораздо реже клиноременной схемы. При таком варианте передача крутящего момента регулируется роликами тороидальной формы, зажатыми между валами. Изменение передаточного числа осуществляется за счет увеличения или уменьшения площади контактных поверхностей соприкосновения роликов и валов. Для максимальной тяги роликовые зажимы поворачиваются в сторону ведомого вала, что увеличивает площадь соприкосновения и трение между ведомым валом и роликом. При увеличении скорости ролики поворачиваются в обратную сторону. Тороидные вариаторы более надежны и износостойки, однако дороже в производстве.

Плюсы бесступенчатой трансмиссии типа вариатор очевидны: она более динамична и эффективна, чем автомат, полностью отсутствуют рывки, выигрывает она и в экономичности по сравнению с автоматом. Однако и минусы вариатора также ярко выражены: ненадежность, относительно малый ресурс, дорогостоящий ремонт и необходимость дополнительного обслуживания (нужно покупать специальное трансмиссионное масло).

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

Как отрегулировать редуктор, не посещая сервис?

В руководстве по обслуживанию и ремонту большинства авто есть параметры допуска для каждого узла. Например, регулировка редуктора заднего моста (подшипники дифференциала) классических Жигулей производится в диапазоне 8-13 сотых долей миллиметра. Для такой работы потребуется микрометр и специальные приспособления.

С их помощью можно работать фактически в условиях завода изготовителя, точность установки не хуже, чем у приемщика ОТК цеха. Если вы не автослесарь, покупать такие точные приборы нет смысла, но пара микромеров и самодельное приспособление для регулировки своими руками в гараже не помешают.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры

Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене

Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

Это интересно: Семь вещей, которые обязательно должны быть в автомобиле

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).


Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).


Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Ремонт редуктора своими руками

Ремонт бортового редуктора — достаточно сложная процедура, но при наличии определённых навыков вполне самостоятельно выполнимая. Сначала нужно снять сам корпус бокового редуктора.

Разборка бортового редуктора должна проходить в тисках. Чтобы разобрать бортовой редуктор, нужно открутить болты, удерживающие стопорные пластины. Далее следует осмотреть каждый подшипник на предмет его дальнейшей эксплуатации. Если проводится капитальный ремонт, каждый подшипник нужно заменить.

При проведении ремонта нужно в обязательном порядке залить новое масло в бортовые редукторы. Все детали, имеющие сколы, трещины и выбоины подлежат замене. Вал редукторного моста нужно проверить на предмет целостности. Если планируется жёсткая эксплуатация, лучше поставить усиленные валы. Сальники тоже нужно осмотреть, неисправный сальник поменять.

Сборка бортового редуктора должна проходить с использованием тисков. Все элементы узла собираются и устанавливаются в корпус бортового редуктора. Ставится на своё место дифференциал, крышки подшипников закручиваются. На этом ремонт редуктора заканчивается.
