Как устроен центробежный регулятор двигателя

Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Центробежный регулятор является элементом системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение центробежного регулятора опережения зажигания

Центробежный регулятор опережения зажигания в бесконтактной системе зажигания двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 предназначен для автоматического увеличения угла опережения зажигания при повышении нагрузки на двигатель (увеличение числа оборотов коленчатого вала) с целью получения большего эффекта (большей мощности) от наиболее полного сгорания топливной смеси.

Расположение на автомобиле

Центробежный регулятор опережения зажигания расположен внутри распределителя зажигания (трамблера), на его оси.

Устройство центробежного регулятора

Центробежный регулятор состоит из двух плоских грузиков, прикрепленных к опорной пластине, установленной на валике распределителя зажигания. Края грузиков упираются в выступы на другой — ведомой пластине регулятора. Ведомая пластина, в свою очередь через две пружины соединена с опорной. На ведомой пластине расположен круглый экран, прорези в котором, при вращении проходят через зазор в датчике Холла. Что формирует импульс на коммутатор и далее на катушку зажигания о необходимости дать искру на ту или иную свечу.

Принцип действия центробежного регулятора

При вращении валика распределителя вращается и центробежный регулятор опережения зажигания. Под действием центробежной силы его грузики начинают расходиться в стороны. Чем выше обороты двигателя, тем сильнее расходятся грузики.

Грузики своими краями воздействуют на выступы ведомой пластины регулятора. От этого ведомая пластина, преодолевая сопротивление пружинок, вращается вместе с экраном на некоторый угол в направлении вращения валика. В результате прорези в экране раньше проходят в зазоре датчика Холла, что формирует более ранние импульсы на свечи, то есть угол опережения зажигания увеличивается.

При падении частоты вращения к/вала грузики сходятся, пружины возвращают ведомую пластину с экраном обратно, импульс с датчика Холла поступает более поздний, угол опережения зажигания возвращается к норме (См. «Установка угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099»).

Неисправности центробежного регулятора

В основном центробежный регулятор преследуют две неисправности:

— заедание грузиков;

— ослабление пружин грузиков.

Неисправность центробежного регулятора приводит к падению мощности двигателя автомобиля, неустойчивым оборотам холостого хода и повышенному расходу топлива, так как угол опережения зажигания перестает соответствовать требуемому на данном режиме. Для проверки центробежного регулятора и устранения неисправности придется разбирать распределитель зажигания (менять пружины или устранять причину заедания грузиков). В ряде случаев целесообразнее заменить центробежный регулятор или распределитель зажигания в сборе.

Применяемость центробежного регулятора на автомобилях ВАЗ 2108, 2109, 21099

— На двигателях 21081 автомобилей ВАЗ 21081, 21091 устанавливался распределитель зажигания 40.3706-10 с красной меткой на крышке. На двигателях 2108, 21083 распределитель зажигания 40.3706 или 40.3706-01. У них разные характеристики центробежного регулятора опережения зажигания (см. в «Примечаниях и дополнениях»).

Примечания и дополнения

— Зависимость оборотов коленчатого вала двигателя и изменения центробежным регулятором угла опережения зажигания.

Распределитель 40.3706 Распределитель 40.3706-10
1000 об/мин 0 — 2° 1000 об/мин 0 ± 2°
2000 об/мин 9 ± 2° 2000 об/мин 10 ± 2°
3000 об/мин 15 ± 2° 3000 об/мин 17 ± 2°
4000 об/мин 19 ± 2° 4000 об/мин 22 ± 2°
5000 об/мин 22 ± 2° 5000 об/мин 27± 2°
6000 об/мин 24 ± 2°

— Точную настройку и регулировку центробежного регулятора производят на специальных стендах. Производить ее в домашних условиях нецелесообразно.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 23108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ

— Применяемость свечей зажигания на автомобилях ВАЗ

— Проверка высоковольтных проводов автомобилей ВАЗ

— Проверка вакуумного регулятора опережения зажигания

Разборка регулятора.

На стенде вывертывают указатель масла, сливают, отвернув колпачок со штуцера, отвернув винты, снимают кронштейн 11 (рис. 122) золотника автоматического выключения; снимают блок-магнит 10 и корпус золотника автоматического выключения 8 с прокладками 5 и 7, отвернув два винта 22, снимают колпак 16 с прокладкой 12. Отсоединяют рычаг 17 от штока 14 силового сервомотора и масляные трубки от корпуса сервомотора управления нагрузкой. Снимают этот корпус с реостатом со шпилек верхнего корпуса 32, отвернув четыре болта 18, снимают верхний корпус 32 с прокладкой 33 и все режимную пружину 19. Отвернув гайки 3, снимают корпус силового сервомотора 4 с прокладкой 2. Далее отвернув гайки 1, снимают со шпилек нижний корпус 40 с приводом и прокладкой 39. Потом, отвернув винты с потайной головкой, вынимают золотниковую часть из корпуса, шайбы между верхним корпусом 32 и корпусом регулятора 34. Эти шайбы, а также прокладки сохраняют для последующей сборки.
Перед выемкой золотниковой части проверяют шупом радиальный зазор между зубьями шестерен и корпусом регулятора (0,03—0,14 мм), а также между зубьями (0,04—0,35 мм) масляного насоса. Делают метку взаимного расположения шестерен, если она отсутствует.

Верхний корпус разбирают для определения состояния деталей. Износ рабочих трущихся поверхностей рычажной системы допускают не более 0,3 мм. Электромагниты 23 вывертывают из плиты 25, предварительно ослабив стопорные винты. Электромагниты снимают вместе с колодкой штепсельного разъема 24 и угольником. При заедании сердечника очищают внутренний канал катушки и сердечник от грязи. При подаче напряжения на клеммы катушки сердечник должен перемещаться без заедания.
Пластинчатые пружины при изломе и потере упругости заменяют. Пластины изготовляют из ленты 1П 0,3X12, сталь 65Г (ГОСТ 1050—60).

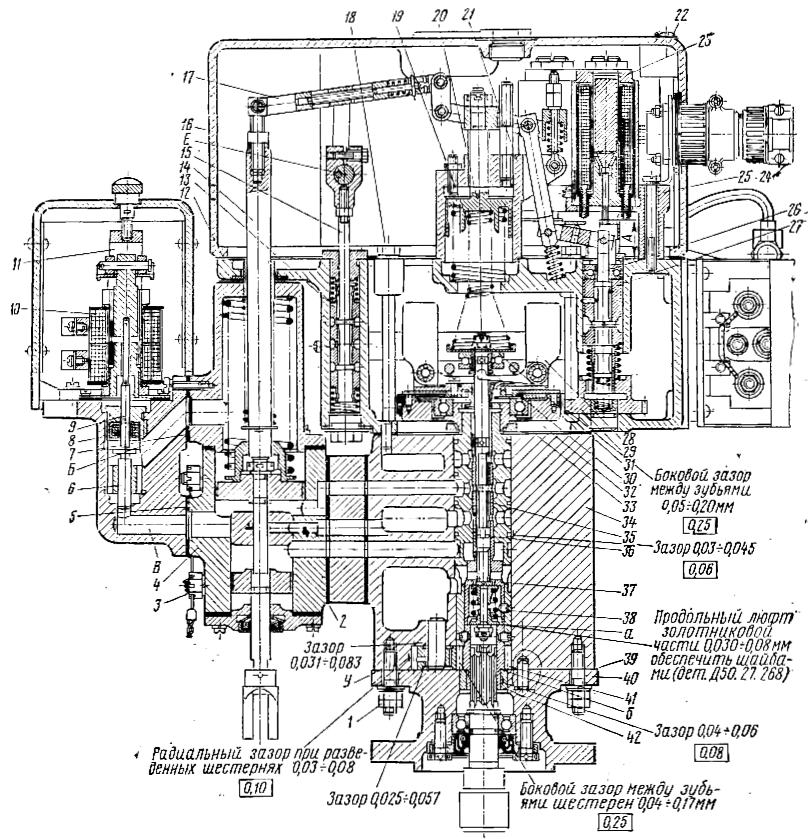

Рис. 122. Регулятор объединенный:
1, 3, 31— гайки; 2, 5, 7, 12, 33, 35 — прокладки; 4 — корпус силового сервомотора; 6— золотник автоматического выключения; 8— корпус золотника автоматического выключения; 5 — выключатель; 10 — блок-магнит; 11 — кронштейн; 13 — золотник управления нагрузкой; 14 — шток силового сервомотора; 15 — плунжер; 16 — колпак; 17 — рычаг; 18 — болт; 19 — всережимная пружина; 20 — поршень сервомотора управления; 21 — корпус сервомотора управления; 22, 38 — винты; 23— электромагнит: 24 — колодка штепсельного разъема; 25 — плита; 26 — золотник; 27 — плунжер управления оборотами;   28— груз; 29— шестерня;           30 — регулировочные шайбы; 32 — верхний корпус;
34 — корпус регулятора; 35 — плунжер; 36 — золотник; 37 — компенсирующий элемент; 40 — нижний корпус; 41— ведущая шестерня масляного насоса; 42— втулка; размеры в рамках при выпуске из М5

Поршень сервомотора управления 20 со штоком заменяют при наличии трещин. При увеличении зазора между поршнем 20 и корпусом, а также штоком и втулкой (там, где она имеется) свыше 0,06 мм размеры у поршня и штока восстанавливают хромированием. На восстановленных поверхностях должны быть выполнены кольцевые канавки. Корпус сервомотора управления 21 заменяют при наличии трещин любого расположения или отколов у приливов для крепления откидного болта.
Ослабшую бронзовую втулку заменяют новой, запрессовываемой с натягом 0,021—0,075 мм. Дефекты в виде мелких рисок и натиров у корпуса устраняют притиркой с помощью приспособления ПР 1942. В этом случае поршень заменяют новым, изготовленным с увеличенным диаметром, обеспечивающим зазор между поршнем и корпусом 0,01—0,05 мм (чертежный размер 0,01— 0,03 мм). Аналогичные условия для плунжера 75 и золотника управления нагрузкой 13, а также золотника 26 и плунжера 27 управления оборотами. Притирку производят с помощью приспособления ПР 1945 и ПР 1946. Чистота поверхности должна быть не ниже 10.
При сборке верхнего корпуса размер А между опорной поверхностью штоков электромагнитов и привалочной поверхностью верхнего корпуса 32 должен быть 25,5—0,1 мм и замеряться при положении сердечников электромагнитов на нижнем упоре.
Рис. 123. Притир для отверстий в корпусе сервомотора регулятора дизелей типа Д100 и Д50 (ПР756):
1 — притир; 2 — оправка

Признаки неисправности датчика положения коленвала

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Причин, способствующих его поломке, несколько. Отрицательное воздействие оказывают нагрузки при повышенных температурах, высокая влажность, резкое изменение температурного режима и механическое воздействие. Как результат, автомобиль работает в неустановленном режиме или не запускается.

Признаки неисправного ДПКВ не зависят от его типа. О поломке датчика положения коленчатого вала автолюбителю расскажут следующие симптомы:

  •  понижение тяговых показателей автомашины (этот признак свидетельствует о необходимости диагностики ДВС, но не всегда свидетельствует о поломке ДПКВ);
  •  нестабильность работы двигателя, «плавание» его оборотов на холостом ходу и при движении автомобиля;
  •  детонация мотора при повышении нагрузки;
  •  невозможность запустить двигатель.

Кроме того, на сломанный датчик указывает отсутствие искрообразования или горящий значок «Check Engine» на приборной панели.

Прежде чем приступить к замене, стоит понимать, что перечисленные признаки проявляются и при других неисправностях автомобиля. Поэтому перед началом ремонта автомашины проводят комплексную диагностику ДВС для выявления точной причины неисправности. Это позволит избежать лишних расходов и будет способствовать более быстрому восстановлению работоспособности транспортного средства.

Самым быстрым и экономичным способом будет диагностика персональным ODBII сканером

Если устройства у вас нет, рекомендуем обратить внимание на бюджетный сканер корейского производства Scan Tool Pro Black Edition

В первую очередь следует осмотреть сам датчик. Если следов грязи или стружки на торце ДПКВ не обнаружено, стоит подключить сканер и считать имеющиеся коды ошибок с ЭБУ. На проблемы, связанные с ДПКВ укажут коды неисправностей — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика. Если ошибки есть, их следует очистить с помощью сканера и провести тест-драйв автомобиля, чтобы выяснить, появляются ли они снова. В случае повторного появления приступить к проверке непосредственно датчика, описанными в следующем разделе способами.

Так как Scan Tool Pro работает на 32-х битном чипе, все эти моменты он сможет вам показать и сохранить в памяти. Также с его помощью можно диагностировать не только двигатель, но и другие узлы и агрегаты автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS, ESP и т.д.).

Датчик синхронизации положения коленчатого вала относится к неремонтопригодным деталям автомобиля и при его неисправности он заменяется на новый.

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

  • закручивание до упора винтов малого и полного газа;
  • установка дроссельной заслонки до образования щели между основанием и воздуховодом;
  • запуск мотора;
  • установка рычага управления на минимальные обороты;
  • регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
  • регулировка винта малого газа до достижения максимальных оборотов холостого хода;
  • чередование минимума и максимума до получения непрерывной работы двигателя;
  • перевод рычага управления силовым агрегатом на газ;
  • регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

  1. Запустить мотор и прогреть его в течение нескольких минут.
  2. Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
  3. Закрутить винт, добившись стабильной работы мотора.
  4. Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
  5. При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
  6. Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

  1. Запустить двигатель и дождаться его полного прогрева.
  2. Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
  3. Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
  4. При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
  5. Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
  6. При помощи топливных винтов настроить подачу горючего.
  7. После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Источник

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

  1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
  2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
  3. Изменение полярности сигнальных проводов.
  4. Замена синхродиска и других запчастей.
  5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

  • набор плоских щупов,
  • новое устройство,
  • штангенциркуль,
  • гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

  1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
  2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
  3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Тахометр с ограничителем максимальных оборотов

При эксплуатации подвесных моторов «Вихрь» и «Нептун-23» на лодках с малой нагрузкой возможно превышение максимально допустимой частоты вращения

Это приводит к серьезным поломкам двигателя, поэтому важно, чтобы При любой загрузке судна и «легком» гребном винте частота вращения коленчатого вала не превышала 5000 об/мин. Необходимо также соблюдать рекомендацию завода-изготовителя об эксплуатации нового мотора при обкатке на средней частоте вращения и лишь на короткое время давать «полный газ»

Мною изготовлен электронный ограничитель частоты вращения, совмещенный с тахометром (на приводимой схеме тахометр представлен ее левой частью). Прибор ограничивает частоту вращения коленвала в диапазоне примерно от 2800 до 5000 об/мин. Он собран по схеме усилителя постоянного тока на двух транзисторах VT1—VT2, в комплекте с электромагнитным реле K1 образующих электронное реле с малым гистерезисом. Для питания прибора используется штатный выпрямитель ВБГ-ЗА подвесного мотора. У моторов, не имеющих выпрямителя, переменный ток снимается с генераторных катушек и выпрямляется диодным блоком VD7—VD10, смонтированным на печатной плате прибора. Электронный ограничитель работает в интервале напряжения питания от 12 до 22 В.

Переменный резистор R9 служит для установки порога срабатывания реле при напряжениях магдино МВ-1 (МН-1), которые соответствуют ограничиваемой частоте вращения 5000 об/мин. Когда обороты коленчатого вала достигнут указанного значения, срабатывает реле К1 и своими контактами K1.1 отключает систему зажигания двигателя. Маховик коленвала вращается по инерции, уменьшая свои обороты. При этом конденсатор С3 разряжается на обмотку реле, которое отпускает контакты К1.1 и вновь включает зажигание.

Процесс включения-отключения зажигания повторяется периодически до тех пор, пока не будет уменьшен газ на пульте управления. Таким образом двигатель не может превысить максимально допустимую частоту вращения. Простое отключение зажигания при превышении оборотов без последующего автоматического запуска двигателя в данном случае недопустимо, так как возможны критические и аварийные ситуации на акватории, когда лодка должна сохранять ход и управляемость.

Ограничитель оборотов предохраняет мотор от работы «вразнос» при наезде на препятствие и срезании штифта гребного винта, при нарушении фиксации, рычага реверса и самопроизвольном включении нейтрального хода при полном открытии дросселя карбюратора.

Электронный ограничитель может выполнять и роль «сторожа», не допускающего запуск его посторонними лицами. Для этого резистором R9 устанавливают минимальное значение напряжения порога срабатывания реле K1. Запуск двигателя и попытка увеличить его обороты при включении приводит к срабатыванию реле K1 и выключению зажигания. Такими же безуспешными будут и последующие попытки: двигатель запускается, работает на оборотах холостого хода, но не развивает нужную для движения судна мощность при увеличении газа и глохнет.

Для более четкой работы реле K1 параллельно его обмотке включается конденсатор С3 емкостью 50—200 мк с рабочим напряжением 25 В. Емкость этого конденсатора подбирают так, чтобы автоматическое включение-отключение зажигания соответствовало изменению напряжения питания на величину не более 0,8—1,0 В. При меньшей чувствительности, когда реле срабатывает при изменении питающего напряжения на большую величину (например, 1,3 В и более) происходит излишнее поступление горючей смеси в цилиндры, когда маховик вращается по инерции при выключенном зажигании. При последующем автоматическом включении зажигания в цилиндрах воспламеняется большое количество горючей смеси, что приводит к неприятному, а порой и опасному выхлопу в карбюратор.

Конструктивно все элементы электронного ограничителя и тахометра собраны на одной печатной плате размерами 123X53 мм. Применение диодных блоков КЦ407А позволило сократить площадь печатной платы на 30%. Конденсатор С3 для удобства подбора нужной величины емкости крепится за пределами печатной платы. Величина резистора R4 подбирается так, чтобы рабочая точка стабилитрона VD11 (Д814А) находилась в середине вольт-амперной характеристики — 21,5 мА.

Эксплуатация прибора в течение пяти навигаций на ПМ «Вихрь-М подтвердила полезность его применения.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Особенности регулирования скорости

Важно знать, что каждый двигатель при вращении потребляет не только активную, но и реактивную мощность. При этом уровень реактивной мощности будет больше, что связано с характером нагрузки

В данном случае задачей конструирования устройств регулирования скорости вращения коллекторных двигателей является уменьшение разницы между активной и реактивной мощностями. Поэтому подобные преобразователи будут довольно сложными, и самостоятельно их изготовить непросто.

Своими руками можно сконструировать лишь некоторое подобие регулятора, но говорить о сохранении мощности не стоит. Что такое мощность? С точки зрения электрических показателей, это произведение потребляемого тока, умноженное на напряжение. Результат даст некое значение, которое включает активную и реактивную составляющие. Для выделения только активной, то есть сведения потерь к нулю, необходимо изменить характер нагрузки на активную. Такими характеристиками обладают только полупроводниковые резисторы.

Следовательно, необходимо индуктивность заменить на резистор, но это невозможно, потому что двигатель превратится во что-то иное и явно не станет приводить что-либо в движение. Задача регулирования без потерь заключается в том, чтобы сохранить момент, а не мощность: она все равно будет изменяться. Справиться с подобной задачей сможет только преобразователь, который будет управлять скоростью за счёт изменения длительности импульса открытия тиристоров или силовых транзисторов.

Принцип работы и число оборотов асинхронных двигателей

Данный вопрос рассмотрим на примере АДКР, как наиболее распространенного типа электродвигателей подъемно-транспортном и обрабатывающем оборудовании. Напряжение от сети подается на обмотку статора, каждая из трех фаз которой смещена геометрически на 120°. После подачи напряжения возникает магнитное поле, создающее путем индукции ЭДС и ток в обмотках ротора. Последнее вызывает электромагнитные силы, заставляющие ротор вращаться. Еще одна причина, по которой все это происходит, а именно, возникает ЭДС, является разность оборотов статора и ротора.

Одной из ключевых характеристик любого АДКР является частота вращения, расчет которой можно вести по следующей зависимости:

n = 60f / p, об/мин

где f – частота сетевого напряжения, Гц; р – число полюсных пар статора.

Все технические характеристики указываются на металлической табличке, закрепленной на корпусе. Но если она отсутствует по какой-то причине, то определить число оборотов нужно вручную по косвенным показателям. Как правило, используется три основных метода:

Расчет количества катушек. Полученное значение сопоставляется с действующими нормами для напряжения 220 и 380В (см. табл. ниже);

Расчет оборотов с учетом диаметрального шага обмотки. Для определения используется формула вида:

где 2p – число полюсов; Z1 – количество пазов в сердечнике статора; y – собственно, шаг укладки обмотки.

Стандартные значения оборотов:

Расчет числа полюсов по сердечнику статора. Используются математические формулы, где учитываются геометрические параметры изделия:

2p = 0,35Z1b / h или 2p = 0,5Di / h,

где 2p – число полюсов; Z1 – количество пазов в статоре; b – ширина зубца, см; h – высота спинки, см; Di – внутренний диаметр, образованный зубцами сердечника, см.

После этого по полученным данным и магнитной индукции нужно определить количество витков, которое сверяется с паспортными данными двигателей.
