Модели коробок переключения передач (кпп) устанавливаемых на автомобили маз

Технические характеристики

МАЗ-5551 – двухосный самосвал с колесной формулой 2х4 и двойной ошиновкой задних колес. Кузов цельнометаллический, с автоматическим открыванием и закрыванием заднего борта. Разгрузка самосвала в базовой комплектации – задняя. Двигатель расположен продольно, под бескапотной кабиной. Все силовые элементы закреплены на металлической раме.

Двигатель

Наиболее часто на современных мазах установлены четырехтактные силовые установки Ярославского производства ЯМЗ-6563.10-03.

Основные параметры

  • Тип – с воспламенением от сжатия и непосредственным впрыском топлива;
  •  Рабочий объем – 11,15 л;
  •  Количество и расположение цилиндров – 6, V-образное;
  •  Степень сжатия – 17,5;
  •  Мощность – 230 л.с. (169 кВт);
  •  Максимальный крутящий момент при частоте вращения  коленчатого вала 1100-1300 об/мин – 90 Нм;
  •  Минимальный удельный расход топлива – 200 г/кВт.ч;
  •  Система турбонаддува – с промежуточным охлаждением надувочного воздуха. Теплообменник типа «воздух-воздух».

Двигатели оснащаются системой топливоподачи «Язда» с ТНВД типа «Компакт-40». Двигатель обеспечивает соответствие экологическим нормам ЕВРО-3.

Расход Топлива

Расход топлива у МАЗ-5551 составляет 22 л/100 км. С учетом большой емкости топливного бака (200 л) грузовик может покрыть без дополнительной заправки свыше 800 км.

Ходовая часть

Передняя подвеска выполнена на двух полуэллиптических рессорах с гидравлическими амортизаторами двухстороннего действия. Задняя подвеска на двух основных и двух дополнительных рессорах со стабилизатором поперечной устойчивости. Механизмы тормозов – барабанные. Привод основной тормозной системы – пневматический, раздельно на передние и задние колеса. Стояночный тормоз – на задние колеса с пневмоприводом, от пружинных энергоаккумуляторов. На автомобиль устанавливаются шины размером 12.00R20 мод. ИД-304.

Силовая передача

В базовой комплектации автомобиль оснащается механической пятиступенчатой коробкой передач ЯМЗ-236П. Синхронизаторы установлены на 2, 3, 4, и 5 передачах. Передача крутящего момента от двигателя на элементы трансмиссии осуществляется двухдисковым фрикционным сцеплением. Привод сцепления – гидравлический с пневматическим усилителем. Задний мост – двойная передача, состоящая из центрального редуктора и колесных передач. Передаточное число ведущего моста – 7,79. Карданная передача открытого типа с шарнирами на игольчатых подшипниках

Регулировка сцепления

На МАЗ-5551 установлено традиционное для мощных грузовиков двухдисковое фрикционное сцепление. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания.

Регулировка сцепления МАЗ-5551 требуется, например, в следующих случаях:

  • пробуксовка сцепления на высоких оборотах
  • треск в момент переключения передачи
  • сцепление отключается не до конца

Можно выделить три основных этапа:

1. Установка зазора 1 мм между регулировочными винтами и средним ведущим диском производится следующим образом:

  • снять крышки люков, чтобы открыть доступ к сцеплению и маховику,
  • при включенном сцеплении переместить рычаг КПП в нейтраль,
  • отвернуть контргайки и ввернуть все регулировочные винты в средний ведущий диск до упора, маховик для этого нужно поворачивать,
  • ослабить винты на 1 оборот и завернуть контргайки с небольшим усилием.

2. Обеспечение зазора 3,3…3,7 мм между гайкой и задней крышкой клапана. Для регулировки требуется ослабить контргайку и установить зазор нужной величины, подтянув регулировочную гайку.

3. Настройка свободного хода педали. Нормативная величина — 34-43 мм (измеряется линейкой при пустой пневмосистеме).

Сцепление

Однопроводная электрическая схема проводки обеспечивает бортовых потребителей электричеством напряжением 24 В. В качестве источников постоянного тока выступают две аккумуляторные батареи типа 6-СТ-182 или 6-СТ-190 и генератор переменного тока со встроенным регулятором напряжения.

КПП ЯМЗ 238б с демультипликатором: схема устройства, ремонт

ЯМЗ 238 – это дизельный двигатель с 8 цилиндрами. Вариант ЯМЗ 238б встречается на таких мощных машинах как МАЗ, Урал, строительной транспортной технике. Данные автомашины отличаются большим запасом производительности.

Особенности КПП ЯМЗ

В состав ЯМЗ-2381 (8-МКПП) входит 4-ступенчатая КП и 2х-диапазонный демультипликатор (короткий делитель), который предназначен для повышения момента силы. Модель ЯМЗ-238ВМ соответствует необходимым экологическим нормативам. Наличие дополнительной коробки характерно для грузовых автомобилей. Схема данной коробки отображает наличие здесь фланца крепления карданного вала. Следует отметить, что коробки передач ЯМЗ могут быть рассчитаны не только на 8 передач, но и на 5, 6, 9, 14.

Устройство ЯМЗ

Устройство ЯМЗВерсия ЯМЗ-238А снята с производства. Отличной альтернативой ей являются модели 238ВМ4 (5)(7).

Здесь присутствуют синхронизаторы на всех передачах переднего хода. Синхронизаторы обеспечивают не только плавность хода, но и бесшумность включения передач.

Составляющей частью на КПП ЯМЗ 238б является воздухораспределитель. Данное устройство обеспечивает непосредственное переключение воздушных потоков. Механизм надежно зафиксирован в верхней крышке картера.

Воздухораспределитель ЯМЗ 238

Артикул картера КПП на ЯМЗ 238 – 1701015. Данный элемент имеет прочную основу, входит в состав системы трансмиссии. Основная его функция – это обеспечение защиты деталей КПП от воздействия грязи, воды, пыли. На продолжительный рабочий срок рассчитаны валы, втулки, блоки шестерен, муфты, гайки.

Уход за трансмиссией

Водитель транспортного средства, где присутствует такая коробка передач, как ЯМЗ 238 должен своевременно посещать ТО, где работники сервиса с помощью компьютерного оборудования могут полностью проверить автомобильную систему. Самостоятельный уход за КПП может заключаться в том, что хозяин автомобиля может осуществить замену масла, промыть картер. Для промывки картера целесообразно использовать специальные жидкие индустриальные масла, которые соответствуют ГОСТу.

Периодичность того, когда следует менять масло, напрямую зависит от того, какого стиля езды придерживается автовладелец.

О замене отдельных комплектующих деталей на коробке передач ЯМЗ 236, 238, 2381, 239 может говорить то, что масло, залитое в картер, перегревается, появились характерные шумы со стороны КПП. Ремонт может заключаться в установке новых валов, подшипников, манжет и иных расходников, которые относятся к коробке передач.

prokpp.ru

Электрическая схема МАЗ 4370 Зубренок

МАЗ-4370 электрическая схема цветная

Электрическая система управления мотором оснащена встроенной функцией самодиагностики и не нуждается в техническом обслуживании, кроме контрольной проверки после ремонта или настройки элементов и узлов топливной системы.

Схема расположения электронных систем управления на МАЗ 4370

Схема электронных систем управления МАЗ-4370

Для установки электрического оборудования на МАЗ 4370 можно воспользоваться следующей электросхемой.

Схема установки электрического оборудования МАЗ-4370

Панель реле и предохранителей на МАЗ 4370 выглядит так:

Реле и предохранители в кабине МАЗ-4370

КПП МАЗ «Зубренок»: работа

При работе данного узла корпусное кольцо корпуса прижимается к конусу шестерней. В связи с этим трение между соприкасающимися поверхностями вызывает проворачивание и установку впадины на прорезь с пальцем муфты, при этом производится блокировка элемента корпусом.

Затем остов взаимодействует с шестеренчатым конусом из-за получаемого усилия, приложенного к переключателю передач. После того как возникает эффект трения между конусами учета оборотов и шестерни с муфтой, силы нагрузки нивелируются и блокирующее приспособление освобождает муфту от основания синхронизатора. Далее муфта движется посредством выдавливания шариков фиксирующего устройства, которое сдвигается в сторону. Затем зубчатый венец узла входит в зацепление с внутренними зубьями механизма, что влечет включение той или иной передачи.

МАЗ-5551 фото

Самосвал МАЗ-5551

Без самосвала МАЗ-5551 невозможно представить себе ни одну стройплощадку в России. Этот потомственный “разнорабочий” уже давно успешно перевозит грузы. Если учесть, что его прямой потомок МАЗ-503 вышел на линию в ноябре 1958 года и не слишком сильно изменился, получив новый шифр в 1985 году, то его история насчитывает практически 50 лет.

Внешний вид самосвала не отягощен современным дизайном, зато максимально удобен для работы. Ничего лишнего. При переходе к выпуску МАЗ-5551 учли весьма важный недостаток предшественника, связанный с “отстегиванием” кабины. Пружинный механизм был заменен гидроприводом, что устранило риск нештатного “отстегивания”, в случае самопроизвольного открывания замков. Чтобы окончательно подстраховать эту операцию, разработчики усложнили ее необходимостью открыть радиаторную решетку при помощи монтажки. Кабина двухместная, зато очень просторная. Между сиденьями удобная полочка для документов и необходимых вещей. Нет только прикуривателя и пепельницы – на МАЗе «за здоровый образ жизни».

Водительское сиденье подрессорено. Однако, по отзывам водителей МАЗ-5551, не очень удобное. Пассажирское сиденье намертво прикреплено к полу. Учитывая, что кабина в местах крепления не имеет амортизации, вся жесткость подвески напрямую влияет на комфортность сидений и водителя и пассажира. Рулевое колесо вместе с регулируемой рулевой колонкой также не несут ощущения комфорта. Приборная панель соответствует рабочему стандарту. Единственный минус в слабости световой индикации.

Говоря о технических характеристиках – на базовом МАЗ-5551 установлен 180-сильный двигатель ЯМЗ-236М2, снабженный 5-ступенчатой КПП ЯМЗ-236П. Топливный бак емкостью 200 литров. На модификациях может быть установлен более продвинутый силовой агрегат ЯМЗ-6581.10 с коробкой ЯМЗ-2361 или даже Deutz BF4M1013FC с коробкой ZF 6S850. Грузоподъёмность этого автомобиля ~ 10 тонн.

Самосвал МАЗ-5551 оборудован цельнометаллическим кузовом с разгрузкой назад. Однако на модификации устанавливаются разгрузочные системы, позволяющие разгрузиться на три стороны. Удобная система обогрева днища кузова позволяет эффективно работать в зимнее время. Установленный за задним мостом стабилизатор поперечной устойчивости придает уверенности самосвалу при входе в повороты в груженом состоянии. Пневматика тормозов работает надежно. Единственный недостаток – долгая закачка системы.

www.maz.by www.images03.olx.ru www.images01.olx.ru www.aralex.ru www.truck.ironhorse.ru www.avto-russia.ru

Многие помнят, что в советское время практически ни одна стройка не проводилась без участия МАЗ-5551. Кроме строительной сферы данная модель часто применялась в различных отраслях деятельности, к которым можно отнести городское и сельское хозяйства, постройка и ремонт автомобильных дорог, промышленное использование. В основном на нем перевозят различные сыпучие материалы. Не смотря на появление многочисленных новинок в грузовом автопроме, вытеснить этого работягу с рынка так и не удалось. Это связано с постоянным модернизированием и внедрением современных технологий в производство, которое до сих пор выпускает эту модель.

Выпуск МАЗ-5551 начался с 1985 года и уже длится более 30 лет. Его конструкция старого образца, а в частности передняя часть, не помешали оставаться одним из самых востребованных грузовиков на отечественных рынках. Этот агрегат относится к грузовому классу восьмитонников.

Среди всех моделей автомобилей, которые выпускает Минский автомобильный завод, МАЗ-5551 является наиболее старой моделью. Прототипом для ее создания послужил МАЗ-5337. За все время производства, для рассматриваемого МАЗа, так и не нашлось достойных конкурентов. Из немногих можно выделить некоторые модели КамАЗ и ЗИЛ, но они-то ведь имеют колесную базу 6×4, что обуславливает перевоз грузов на «длинном плече». Колесная база нашего спринтера, который рассчитан работать на малых расстояниях, составляет 4×2, что исторически обусловило его применение на строительных площадках городского значения.

Уровень вязкости

Производители предлагают редукторное масло для заднего моста, которое имеет разные показатели вязкости. Изготовители соблюдают международные характеристики, которые предъявляются к трансмиссионному маслу. Во всем мире на протяжении долгого времени применяется признанная единая классификация SAE J306. Ее разработали ученые из Америки

Важно ознакомиться со всеми параметрами и показателями, которые индексируют уровень вязкости трансмиссионного масла

Если производитель указывает с маркировкой букву W, то редукторное масло в задний мост можно заливать круглый год. Оно не будет замерзать при снижении температурного режима и сильных заморозках. Отсутствие обозначения свидетельствует о продукции для летнего периода

Важно помнить, что трансмиссионное масло разделено на сезоны, поэтому нужно обращать внимание на этот параметр во время выбора

Производители стали изготавливать загущенную или всесезонную продукцию. Она отличается химическим составом. Маркировку обозначают соответствующим индексом.

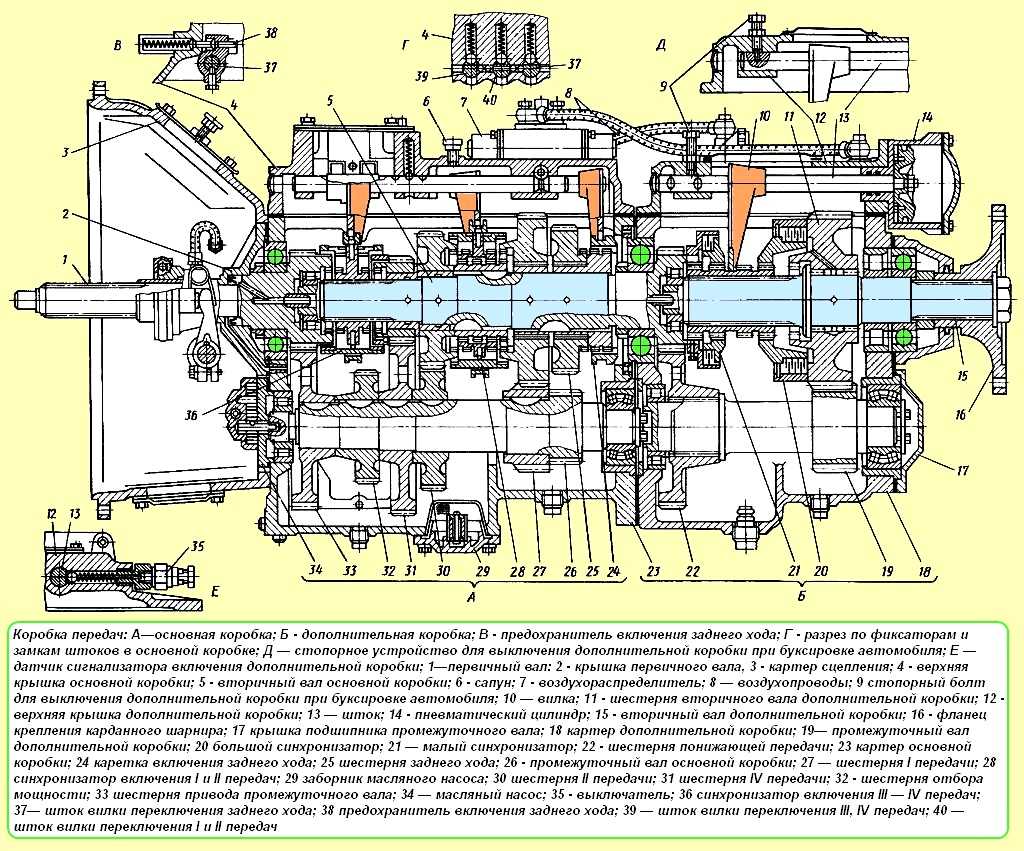

Схема КПП МАЗ 238

В предыдущих статьях мы рассказывали об устройстве, ремонте, разборке коробки передач МАЗ.

Сегодня мы хотим обратить внимание на схему КПП МАЗ 238. Обычно механизм устанавливается на грузовиках МАЗ- 54322 и МАЗ-64227

Обычно механизм устанавливается на грузовиках МАЗ- 54322 и МАЗ-64227.

Восьмиступенчатая КПП имеет два диапазона, синхронизатор. Также агрегат включает в себя и дополнительную коробку передач МАЗ 238.

Детали монтируются как в основной, так и в дополнительной КПП, которые скрепляются между собой, а затем присоединяются к картеру механизма.

Рассмотрим устройство и схему КПП МАЗ 238 более подробно.

На 2 шариковых подшипниках устанавливается первичный вал. Ведомые диски сцепления располагаются на переднем шлицевом конце. В виде зубчатого венца выполнен задний конец постоянного зацепления с основной КПП.

На цилиндрический роликоподшипник опирается вторичный вал. Задний конец механизма – зубчатый венец, шестерня постоянного зацепления.

На схеме коробки МАЗ 238 вы также увидите:

  • Подшипники скольжения;
  • Шестерни первой передачи;
  • Роликовые подшипники;
  • Шестерни заднего хода.

Промежуточный вал опирается на роликоподшипник, а также двуядерный сферический подшипник.

Прочная КПП МАЗ 238 с демультипликатором снабжена дополнительной осью, предназначенной для установки промежуточной шестерни заднего хода.

Как только каретка начинает перемещаться да венца соединения шестерни, включается задний ход.

В схему коробки МАЗ 238 входит и вторичный вал, который опирается на цилиндрический роликоподшипник.

Дополнительная КПП МАЗ 238 включает в себя и синхронизатор переключения, который монтируется на шлицах вторичного вала.

В кардане МАЗ также предусмотрен и фланец крепления.

Еще один элемент коробки МАЗ 238 – это роликовый подшипник, расположенный в середине цилиндрического вала.

Рассмотрим промежуточный вал (на рисунке он обозначен цифрой 19).

Механизм также входит в устройство агрегата и показан на схеме КПП МАЗ 238. Однако в отличие от других составных частей опирается на роликоподшипник, который монтируется на передней стенке картера дополнительной КПП.

Шестерня понижающей передачи (на рисунке деталь обозначена цифрой 22) устанавливается на промежуточный вал. В задней части агрегата размещается небольшой венец зубчатого типа.

Встречается на некоторых грузовиках и КПП МАЗ 238 с демультипликатором. Устройство коробки аналогичное.

Для включения КПП МАЗ 238 с демультипликатором, так и без него предусмотрены:

  • Синхронизаторы инерционного типа;
  • Кольца;
  • Фрикционные диски.

Переключение КПП МАЗ 238 осуществляется с помощью меха дистанционного управления. Управление работой дополнительной коробки предусмотрено через пневматический привод.

КПП МАЗ 238 и запчасти к ней вы можете приобрести в нашем каталоге. Низкие цены, высокое качество и только быстрая доставка.

Составляющие части КПП МАЗ

КПП транспортного средства (МАЗ) включает несколько шестеренок, которые соединены с рычагом управления передачами. Каждая из имеющихся шестеренок выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.

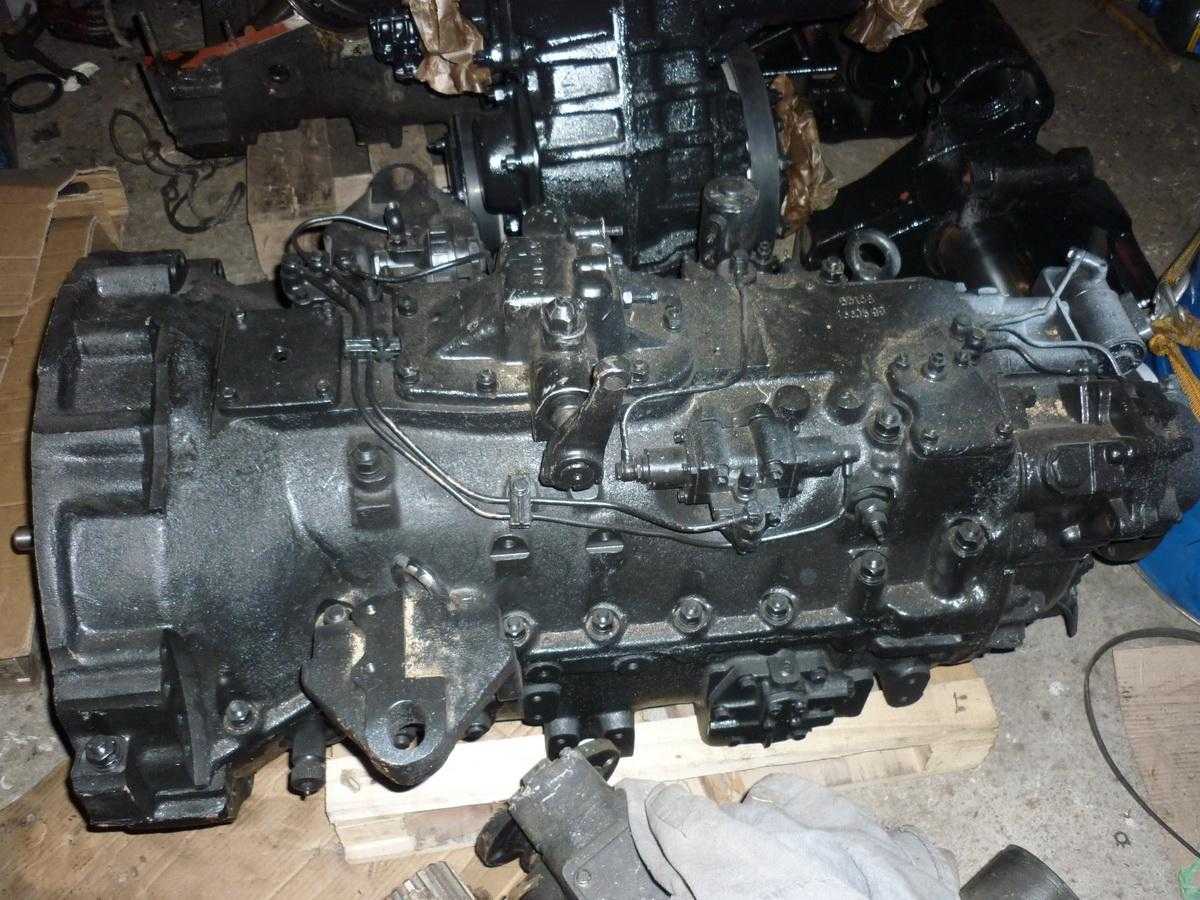

КПП МАЗ

Производитель расположил коробку в автомобиле МАЗ между коленчатым и карданным валом. Коленчатый вал представляет собой комплектующую деталь, характеризующуюся сложной формой исполнения. К производству данного элемента предъявлялись высокие требования. Карданный вал является не менее надежным рабочим механизмом, функция которого заключается в передаче момента силы между валами.

Привод коробки передач

Помимо валов, ступенчатая коробка передач на МАЗе включает картер, ступку, синхронизаторы. Регулировка скоростей на машине осуществляется путем смены передач. Взаимодействуя между собой шестеренки способны как увеличивать, так и уменьшать скорость МАЗа. Эффективно срабатывает рычаг с делителем передач.

Схема КПП МАЗ

Воздухораспределитель КПП МАЗ предназначен для переключения воздушных потоков. Устройство размещено в верхней крышке картера.

Раздаточная коробка МАЗ представляет собой сложный механизм, который обеспечивает блокировку колес, влияет на изменение передач.

КПП МАЗ с демультипликатором включает приводную шестерню промежуточного вала, который оснащен демпфером. Демпфер способствует уменьшению колебаний. Подушка МАЗ способствует подавлению шумов со стороны КПП во время езды.

Схема демультипликатора

Ремонтируем коробку передач МАЗ — полезные советы

КПП МАЗ – надежный механизм современного грузовика. Об устройстве агрегата мы писали здесь.

Ознакомиться с ремонтом запчасти МАЗ вы сможете в этой статьей (часть 1).

Сегодня мы продолжим изучать ремонт коробки МАЗ.

Итак, стальной промежуточный вал КПП МАЗ цементируется на зубьях. Деталь требует ремонта в следующих случаях:

  • Обломанные зубья;
  • Износ;
  • Выкрашивание поверхности.

Для ремонта коробок МАЗ ставят специальный венец. Отжигают аккуратно шейку.

Венец детали доводят до высокой температуры на высокочастотном оборудовании. Выполняют правку вала, устраняя биение с помощью гидравлического пресса.

Для исправления центровых отверстий применяют станок.

  1. Венец напрессовывают.
  2. Создают натяжение не более 0,05 мм.
  3. Выполняют термообработку стального венца.
  4. Для приваривания используют круговой шов и электрод.

Срочный ремонт КПП МАЗ с делителем поврежденной шейки под подшипник выполняют наплавкой, с помощью хромирования.

Стальной блок шестеренок заднего хода цементирую на зубьях. Ремонт коробок МАЗ проводят при:

  1. Резких обломах на зубьях;
  2. Выкрашивании;
  3. Износе.

Венец с дефектами отжигают. Нагревают деталь до 800 градусов. Ставят новый, напрессовывая аккуратно запчасть на шейку. Обеспечивают натяжение до 0,08 миллиметров.

Если в процессе разборки и сборки КПП МАЗ деформировались отверстия под подшипники, выполняют шлифовку.

Прочную шестерню коробки передач отжигают в электропечи. Удаляют зубья с повреждениями. Отверстия растачивают для установки венца. Для обработки используют токарно-визерный станок. После запрессовки проверяют биение.

Ремонт КПП МАЗ с делителем корпуса насоса необходим при поломке:

  • Гнезд под шестеренки;
  • Оси;
  • Отверстий (появляются во втулках).

Для восстановления гнезд выполняют расточку. При разборке и сборке КПП МАЗ торцуют все отверстия под болтовое соединение. Установив корпус, обрабатывают торец.

Если в результате износа диаметр шестерни стал меньше 13,95 миллиметров, запчасть заменяют новой.

  • В корпусе делают небольшое отверстие.
  • Ось с дефектом выпрессовывают.
  • Устанавливают новую деталь гнездо заваривают электродом.
  • Ось должна утопать в поверхности корпуса на 1 мм.

Если износились отверстия во втулке, необходимо закрепить метчик. Для ремонта коробок МАЗ:

  1. Вращают корпус, вворачивают деталь.
  2. Втулку выпрессовывают.
  3. Ставят новую запчасть.

Если на основании насоса видны задиры и риски, проводят ремонтные работы, а также разборку и сборку КПП МАЗ.

Шлифовку торцовой поверхности выполняют на специальном станке. Участок должен быть выше на 0,5 миллиметров.

Напоминаем, что купить детали для КПП МАЗ вы можете в нашем каталоге. Для вас – отличная цена, быстрая доставка и самое лучшее обслуживание.

Устройство

МАЗ-5551 без спального места гораздо просторнее автомобилей КамАЗа. Благодаря удачному расположению поручней и ступенек забираться в кабину самосвала предельно просто. Правда, эргономика кабины является не самой сильной стороной грузовика. Хотя подушка кресла перемещается, а рулевая колонка настраивается в двух плоскостях, о комфорте работы водителя говорить не приходится. Кабина автомобиля имеет хорошую обзорность, но дискомфорт вызывает повышенную утомляемость, что особенно явно проявляется на протяженных маршрутах. Огромное рулевое колесо комфорта также не добавляет, поскольку для его поворота маленьким водителям приходится наклоняться вперед.

Панель приборов МАЗ-5551 довольно информативна и удобна. Однако минусы присутствуют и здесь. Световая индикация имеет малую яркость, потому в дневное время она плохо просматривается.

Однако удачных решений в кабине самосвала гораздо больше. Компоновка блока реле и предохранителей за приборной панелью весьма удобна и позволяет легко подобраться к нему. Эффективная отопительная система, люк на крыше и плафон освещения внутри кабины добавляют комфорта в управлении автомобилем.

Благодаря крупным зеркалам заднего вида повышается обзорность и безопасность управления МАЗ-5551.

Водительское кресло имеет систему подрессоривания и регулируется в нескольких направлениях. Однако по-настоящему комфортной кабина все же не является, поскольку система амортизации в автомобиле отсутствует. Пассажирское сиденье и вовсе напрямую крепится к полу.

Кабина

Что такого интересного сделали конструкторы, чтобы улучшить эргономику и удобство управления МАЗом? Изменений хватает, и все они весьма приятные. В кабине стало уютно и просторно. Даже без спального места здесь легко поместятся два пассажира, не считая самого водителя.

Грамотно продуманные поручни и ступеньки позволяют залезать в кабину быстро и просто. Сиденье можно двигать и регулировать – к сожалению, только пассажирское. В 90-е годы не каждая машина имела регулировку руля, а у MAZ-5551 она есть. В кабине был замечен и первый недостаток – слишком большой руль. Если вы не обладаете высоким ростом, при каждом повороте нужно будет немного подаваться телом вперед. Вряд ли такое нововведение можно считать удобством.

Панель приборов оставляет двоякое впечатление. С одной стороны, она достаточно информативна, с другой – имеет слабенькую яркость, из-за чего отдельные элементы практически не видны в дневное время. Удачно расположенная предохранительная коробка – несомненный плюс МАЗ-5551. Впрочем, как и эффективное отопление, которое прекрасно справляется с поставленной задачей даже в лютые морозы. Между пассажиром и водителем находится небольшое отделение, в котором можно прятать различные мелочи – документы, ключи, воду в бутылке и пр.

Весовые параметры и распределение нагрузок

  •  Грузоподъемность – 8500 кг;
  •  Снаряженная масса – 7580 кг;
  •  Распределение нагрузки – передняя ось 4130 кг, задняя ось 3450 кг;
  •  Полная масса автомобиля – 16230 кг;
  •  Распределение нагрузки при полной массе – передняя ось 5980 кг, задняя ось 10250 кг;

Динамические характеристики

  • Максимальная скорость движения, заявленная производителем – 85 км/ч;
  • Время разгона самосвала до 60 км/ч – 50 сек;
  • Выбег автомобиля с 50 км/ч – 850 м;
  • Максимальный угол преодолеваемого подъема -25 град;
  • Радиус поворота – по внешнему колесу 7,9 м, габаритный 8,6 м;
  • Время работы кузова при оборотах двигателя 1900 об/мин – подъем груженного 15 сек, опускание порожнего 10 сек;
  • Угол подъема кузова – 50*.

Линейные и объемные параметры

  •  Длина – 5990 мм;
  •  Ширина – 2500 мм;
  •  Высота – 2925 мм;
  •  Высота при полностью поднятом кузове – задняя разгрузка 4850 мм, боковая разгрузка 3850 мм;
  •  Колесная база – 3950 мм;
  •  Погрузочная платформа – 3860х2265х630 мм;
  •  Клиренс -270 мм;
  •  Объем кузова – 5,3 м3 в базовом исполнении, до 12,5 м3 в различных модификациях;

Необходимость ухода за КПП

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

  • не срабатывают некоторые передачи, например, 4 и 5;
  • отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Автомобили МАЗ агрегатируются моторами производства Ярославского завода, ММЗ, MAN, Deutz, Mercedes-Benz,Cummins. Поэтому каждая коробка передач МАЗ, установленная вместе с этими двигателями, имеет конструктивные особенности. Большинство КПП, которым отдает предпочтение автопроизводитель, относится к механическим. Задача КПП – выступить «посредником» между коленчатым валом ДВС и ведущими колесами при передаче крутящего момента, изменяя при этом его величину и направление. С помощью КПП водитель может выполнить разобщение ДВС и трансмиссии.

Купить коробку передач МАЗ по конкурентной цене вы сможете на сайте Sparox. Мы предлагаем сертифицированные запчасти и узлы для КПП разных производителей.

Краткое описание

Механическая коробка переключения передач МАЗ конструктивно состоит из валов (ведущего, ведомого и промежуточного), шестерен, синхронизаторов. Элементы коробки передач расположены в картере. Механизм переключения используется водителем для изменения передачи. В этот момент шестерни вводятся в зацепление, их сочетание зависит от выбранной передачи. Коробка МАЗ с мотором 236 – это 5-ступенчатая МКПП (синхронизаторы на всех передачах, начиная со второй). С 238 мотором устанавливается 8-ступенчатая МКПП (без синхронизатора только передача заднего хода). С мановскими моторами устанавливаются 16-ступенчатые МКПП ZF (синхронизация аналогична 8SP ЯМЗ).

Умение ездить, это не только верчение баранкой при маневрировании и чередование нажатий на педали акселератора и тормоза, это еще и правильный выбор положения-зацепления шестерен в коробке переключения трансмиссии. Конечно, давным-давно разработаны вариаторы и прочие виды автоматических и полуавтоматических КП, где вариативность крутящего момента выбирается узлом «самостоятельно, следуя заложенным настройкам. Вот только есть у них некоторая ограниченность «выбора», и на внедорожниках, и грузовиках они встречаются редко. Почему, и зачем они вообще нужны? Отвечаем…

Как происходит переключение

Разное покрытие или вариации отсутствия оного, изменение рельефа по вектору «вверх-вниз», движение порожняком, с средней или полной загрузкой — каждый из предложенных случаев требует какой-нибудь конкретной скорости кручения движителей-колес и усилия, с которым это все происходит. У двигателя внутреннего сгорания есть определенные рамки по числовому выражению частоты и крутящего момента, расширить его, и получить возможность стабильного удержания в нескольких положениях, призвана коробка перемены скоростей.

При этом АКПП тоже имеют четко обозначенные реакции, а работа большегруза часто связана с умением быстрого, иногда даже неожиданного варьирования скорости-момента работы приводных валов. Особенно, если ехать приходится по дороге, состояние которой далекое от идеального. А так как управление МКПП выполняется дистанционно, посредством рычага-переключателя, то должно и знать, какие его положения какому моменту-скорости соответствуют.

Конечно, можно было бы сделать что то вроде линейного смещения, но в этом случае механизм-кулиса напоминал бы габаритами толстое коромысло, а возможно, что и в кабине стало бы тесновато. И это даже при стандартной 4-ех, 5-тиступке, а про 9-ти, 12-ти и 16-тиступенчатые трансмиссии и говорить не будем. Поэтому конструкторам и приходится все возможности «запихивать» в сложный, зато компактный рисунок-схему. А запомнить его необходимо потому, что несоответствие выбранной передачи-диапазона это не только проблемы с преодолением маршрута, но риск повышенного износа деталей, особенно если «неправильности» будут систематическими.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
