Система предпускового подогрева двигателя

Общая характеристика

Такое устройство в климатических условиях России, безусловно, является необходимостью. Ведь большую часть года погода у нас является не самой благоприятной для эксплуатации автомобиля. Запускать мотор часто становится проблематично. Поэтому благодаря подогревателю срок службы дизельного агрегата увеличивается вместе с удобством при эксплуатации.

Он довольно прост в использовании. Автолюбителю остается лишь выбрать подходящий вариант, и это единственное, что может быть затруднительным, так как производителей данного устройства уже много и подобрать из всего многообразия подходящую модель иногда становится непростой задачей.

Установка оборудования на авто

Установка подогревателя на ВАЗ-2106 или любую другую модель не требует каких-либо переделок силового агрегата. Такое оборудование является внешним, и все что нужно – это правильно произвести врезку в его в систему питания.

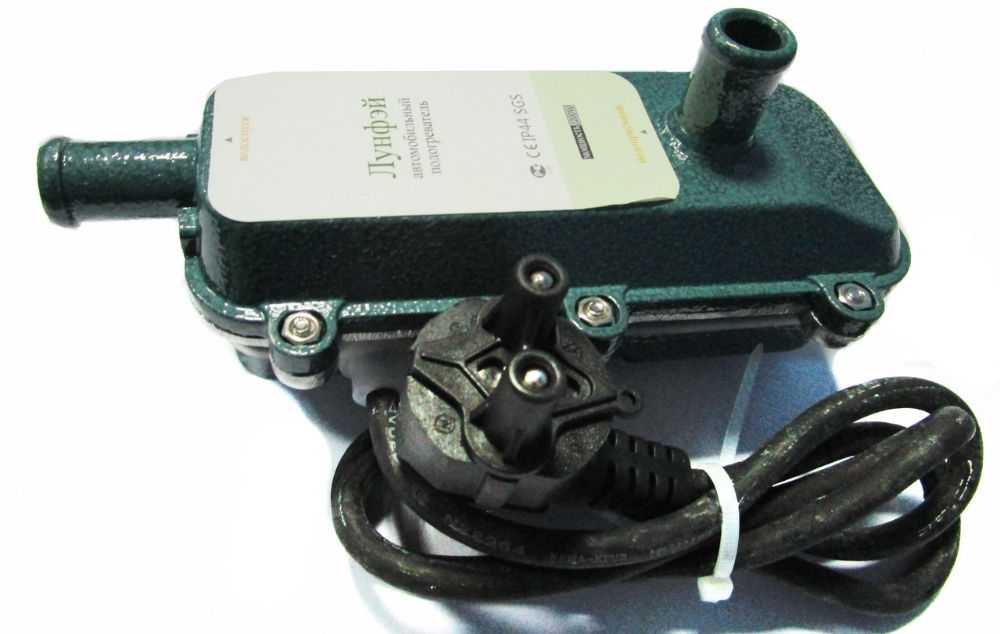

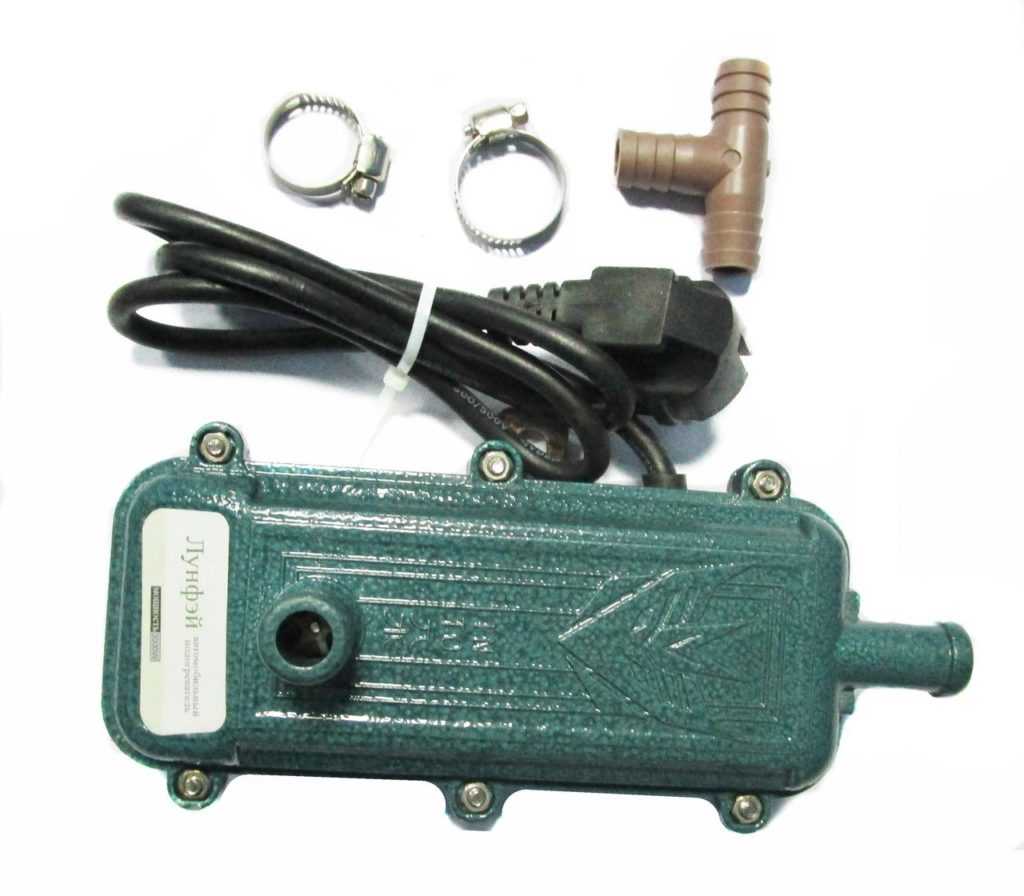

Комплект подогревателя состоит из:

  • Блок с нагревателем;
  • Элементы крепения;
  • Переходники, тройники и хомуты для врезки в систему охлаждения;
  • Кабель с вилкой.

Дополнительно для монтажа также потребуются отрезки трубопроводов нужной длины, чтобы сделать врезку.

Схем установки такого устройства – несколько, самая простая из них изображена ниже.

Чтобы обеспечить равномерный прогрев, подача антифриза на устройство должна осуществляться с самой нижней точки мотора, которой является сливная пробка блока цилиндров. А вот выход уже разогретой жидкости наоборот – в верхнюю точку.

Чтобы подключить оборудование на мотор ВАЗ-2106, необходимо:

  1. В блок двигателя установить штуцер из комплекта и соединить его трубопроводом с входным выводом на блоке подогревателя;
  2. В верхний трубопровод системы охлаждения, идущий от радиатора, произвести врезку тройника из комплекта. К этому тройнику подсоединить трубопровод, ведущий на выходной вывод из блока подогревателя;
  3. Блок с нагревательным элементом закрепить на двигателе или подрамнике;
  4. Проложить кабель, чтобы обеспечить легкость доступа к вилке.

Устанавливая подогреватель даже не обязательно сливать антифриз из системы. Если предварительно подогреватель собрать (подсоединить трубопроводы к блоку, тройнику и штуцеру) и быстро провести монтажные работы, то в процессе работы вытечет 1-1,5 литра ОЖ, которые потом придется восполнить.

После установки обязательно следует проверить все места соединений на наличие подтеков и при надобности устранить, подтянув хомуты.

Установка подогревателя на ВАЗ-2107 инжектор не отличается от описанной выше.

Как установить автономный подогреватель?

Чтобы самому поставить автономный подогреватель с помпой, нужно учитывать следующие правила техники безопасности:

Все действия должны осуществляться на авто с остывшим двигателем, поскольку попадание горячей жидкости на руки приведет к ожогам.
Действия по установке нагревательного устройства нужно выполнять в резиновых перчатках.
При подключении подогревателя следует отключить аккумуляторную батарею.
Нагревательное устройство должно быть зафиксировано в положении, которое указано в сервисной документации. В противном случае возможны сбои в работе системы.
Если в процессе монтажа приходится перегибать соединительные патрубки или шланги, то для этого нужно использовать металлические уголки

Это позволит жидкости свободно циркулировать по системе охлаждения.
Топливная трубка монтируется так, чтобы она не соприкасалась с другими узлами при движении транспортного средства.
Важно, чтобы выхлопной отвод повторял очертания расположенных рядом элементов кузова, но не контактировал с ними, в противном случае возможен нагрев.

Что понадобится

Для выполнения задачи понадобится:

  • набор отверток (с крестовым и плоским наконечниками);
  • комплект гаечных ключей;
  • клей-герметик;
  • канцелярский нож;
  • дополнительные хомуты;
  • патрубки и переходники, если того требует комплект поставки.

Алгоритм действий

Алгоритм действий:

  1. После отключения аккумулятора выбирается место для монтажа нагревательной системы в моторном отсеке. Можно расположить узел рядом с резервуаром омывателя оптики, но тогда бачок предварительно следует убрать.
  2. Производится демонтаж бензобака и устанавливается топливозаборник. При этом надо учитывать, что патрубок обеспечения топливом насосного устройства надо разместить снаружи кузова.
  3. Выполняется установка насоса с применением прокладки, гасящей колебания.
  4. С помощью двустороннего скотча производится установка таймера. Устройство следует разместить рядом с приборной панелью. Затем к изделию от аккумулятора нужно проложить провод.
  5. К нагревательному устройству подсоединяются патрубки хладагента, чтобы избавиться от отработавших газов. Ее следует вывести в колесную арку через сделанное отверстие.
  6. Выполняется слив части объема охлаждающей жидкости (должно выйти около 2 л).
  7. Производится подключение подающей и принимающей магистрали устанавливаемого устройства к трубопроводам отопительного узла с применением тройников. Места соединений надо зафиксировать с помощью хомутов.
  8. Производится залив хладагента. Расходный материал надо добавить до необходимого уровня.
  9. Выполняется монтаж модуля предохранительных элементов и реле, которые будут регулировать работу вентилирующего устройства в салоне.
  10. Выполняется протяжка кабелей и их подключение к бортовой сети транспортного средства.
  11. Производится фиксация выхлопного вывода обогревательного устройства. Его необходимо подключить к резонатору и глушителю.
  12. Обратно устанавливается аккумуляторная батарея и затем подключается.

Схема подключения автономного подогревателя с помпой. Компоненты: 1 – ДВС, 2 – циркуляционная помпа, 3 – основной радиатор, 4 – теплообменник печки, 5 – расширительный бачок антифриза, 6 – термостат мотора, 7 – обратный клапан, 8 – термостат отопителя.

Последствия неправильной установки

Ошибки в процессе монтажа могут привести к следующим последствиям:

  • нестабильное включение нагревательного устройства;
  • активация системы в ненужное время;
  • невозможность прогрева двигателя при критически низких температурах;
  • утечка хладагента.

Непростой выбор

Чтобы ответить себе на вопрос о том, какой предпусковой подогреватель дизельного двигателя лучше приобрести, нужно учитывать разные нюансы. Это и частота использования транспортного средства, и особенности самого автомобиля, а также условия его эксплуатации и длительность службы мотора.

Если климатические условия являются удовлетворительными, то особой необходимости в устройстве нет. Также если автомобиль большую часть времени находится в отапливаемом гараже, то обогреватель вряд ли требуется. Другое дело, если машина эксплуатируется при суровом климате, где обычно длинная и морозная зима. Тогда предпусковой подогреватель будет по-настоящему востребован.

Естественно, современный новый автомобиль легко запустится и в стужу, но износ деталей его двигателя ускорится, так как они подвергаются дополнительной и сильной нагрузке. Поэтому тем автолюбителям, кто хочет, чтобы транспортное средство служило как можно дольше, следует позаботится о нем и приобрести предпусковой подогреватель дизельного двигателя.

Отзывы тех, кто уже пользуется устройством, в основном положительные. Кто-то предпочитает модели отечественного производства, а кто-то выбирает только импортные. И те и другие имеют свои достоинства и недостатки.

Рассмотрим марки, которые пользуются наибольшим спросом у автолюбителей.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

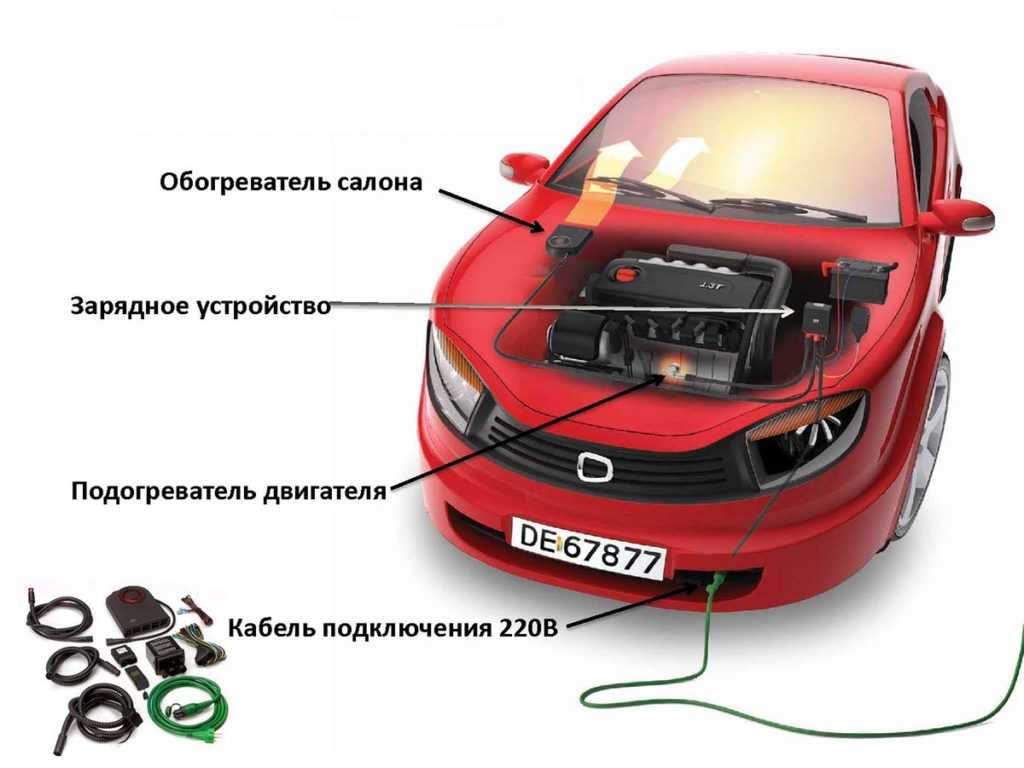

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

  • заряжать аккумуляторы;
  • нагнетать тёплый воздух в салон;
  • управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Монтаж предпускового подогревателя

Для установки данного устройства, не обязательно ехать в мастерскую и расставаться с немалой суммой денег. Его вполне можно подключить своими руками, даже не имея каких-либо специфических познаний. К каждому прибору обязательно прилагается схема подключения, которой нужно следовать.

Прежде всего, необходимо определиться, в какое место лучше монтировать его элементы. Если устанавливается электрический подогреватель, предварительно нужно размотать провода и убедиться, что их длины достаточно, чтобы соединить между собой все элементы.

Затем нужно выбрать в салоне место для монтажа пульта управления подогревателем. Скорее всего, придется частично разбирать переднюю панель автомобиля. Непосредственно перед началом работ, нужно слить антифриз из системы охлаждения. Кроме того, необходимо учитывать, что после установки потребуется долить еще около литра охлаждающей жидкости к штатному объему, так как увеличится объем системы охлаждения, поэтому нужно заранее запастись антифризом.

Следующий этап установки автономного предпускового подогревателя двигателя – монтаж топливного насоса. Его необходимо разместить возле топливного бака, причем так, чтобы он был как можно лучше защищен от внешних негативных факторов.

Основание для монтажа камеры сгорания должно быть максимально надежным

Важно, чтобы вокруг нее было достаточно много свободного пространства, а все подведенные к ней шланги и провода были защищены от случайного контакта с движущимися деталями

Также следует обратить внимание на то, чтобы шланги нигде не перегибались, в противном случае антифриз не сможет нормально циркулировать

Выхлопную трубу нужно обернуть теплоизоляционным материалом во избежание пожара. Выхлоп должен быть направлен не в подкапотное пространство, чтобы выхлопные газы не попадали в салон. По возможности лучше направить его на поддон картера двигателя, таким нехитрым способом можно дополнительно разогреть масло и максимально облегчить работу стартеру.

Установка автономной системы

Автономные подогреватели обладают более обширным перечнем преимуществ. Во многом именно за счёт своей независимости от внешних источников питания. Всё работает через аккумулятор и топливную систему. Можно установить отдельный бак для подогревателя, либо же соединиться с основным автомобильным топливным баком.

Здесь история примерно та же, что и в случае с электрическими аналогами. То есть не существует универсальной инструкции по монтажу. Подогреватели имеют разную конструкцию, устройство и принцип работы, хотя функционируют все на топливе. Потому используйте в качестве основы руководство, которое предлагает производитель.

Если говорить в общих чертах, то вся процедура включает в себя несколько последовательных этапов.

  • Сначала выбирается место для размещения оборудования. Его следует установить и надёжно закрепить. Зачастую изготовитель даёт советы по выбору места, но тут не забывайте смотреть на особенности собственной машины.
  • На следующем этапе устанавливается электронасос. Фактически это электромотор с помпой, который будет принудительно качать жидкость по контуру. Не имеет значения, в насколько нижней точке будет монтироваться система. Насос позволит ей циркулировать в любом случае.
  • Следующими идут воздухозаборники и система для обеспечения выпуска выхлопного газа. Для сгорания топлива оборудованию требуется кислород. А на выходе получается выхлоп. Это заставляет задуматься об одном характерном недостатке. Дело всё в необходимости наличия вентиляции в гараже. В закрытых помещениях автономные подогреватели лучше не использовать.
  • Далее монтируются компоненты системы для обеспечения подачи топлива. Сюда относят заборник горючего, насос и топливопровод.
  • Поскольку оборудование всё равно нуждается в токе, создаётся электросхема подогревателя. Так будет питать насосы. Самым оптимальным вариантом источника питания считается аккумулятор. Причём иногда отдельно ставится ещё одна аккумуляторная батарея, чтобы не садить основную АКБ.
  • На последнем этапе монтируется пульт управления.

На этом установку автономного предпускового подогревателя для автомобильного двигателя можно считать завершённой.


Предупусковой подогреватель с помпой

Процедура имеет ряд нюансов, особенностей и некоторых сложностей

Тут важно не отходить от основной схему установки, прислушиваться к мнению специалистов и не забывать о рекомендациях самого производителя

Наличие в машине подогревателя даёт возможность снизить скорость износа двигателя, который обусловлен частыми холодными пусками. Даже кратковременный пуск мотора в условиях низких температур окружающей среды наносит существенный вред мотору и связанному с ним оборудованию.

Но не забывайте, что подогреватели нужны далеко не всегда и не всем.

Устанавливать электрические ППД заметно проще по сравнению с автономными аналогами. Потому последние предпочитают монтировать на автомобили с помощью специалистов. Практически в каждом городе есть сервисы, занимающиеся установкой и обслуживанием предпусковых подогревателей.

Для чего нужен прибор

Одна из наиболее неприятных ситуаций, с которой водитель ежедневно сталкивается зимой — первый запуск авто. Морозным утром, выходя из дома на улицу, первое, что хочется сделать — сесть в салон автомобиля и как можно скорее включить обогреватель.

Но как быть с мотором? Ранее для нагрева двигателя использовали паяльные лампы, но сегодня водители ушли от «дедовских» методов и все чаще стали применять специализированное оборудование.

Нестандартные способы прогрева двигателя зимой

Выгоды применения предпусковых подогревателей:

  • снижение нагрузки на мотор в процессе первого запуска, увеличение его эксплуатационного срока;
  • продление срока службы аккумуляторного блока;
  • экономия на расходе топливных ресурсов;
  • быстрый прогрев салона.

Аппараты успешно применяются для автомобилей с дизельным и бензиновым силовым агрегатом. Но наиболее востребованным считается предпусковой подогреватель двигателя для дизеля. Данное топливо подвержено изменению структуры консистенции при пониженном температурном режиме. В процессе похолодания парафин, входящий в составе дизеля, начинает кристаллизироваться, в результате чего жидкость меняет плотность.

ВИДЕО: Бюджетный предпусковой подогреватель

Разновидности оборудования

Прогрев дизельных моторов осуществляется посредством нагрева одного из 4 элементов:

  • жидкости для охладительной системы — тосол или антифриз;
  • картерного масла;
  • фильтровой системы тонкой очистки;
  • топливной трассы.

Подогреватели двигателей для работы могут применять бензин, дизель или электроэнергию. Наиболее дорогостоящие гибридные модификации способны прогревать одновременно двигатель и салон авто. Модели немного проще используются исключительно для одной функции — либо нагрев воздуха в салоне, либо прогрев мотора.

Фото установки пускового подогревателя двигателя легкового автомобиля

Делаем правильный выбор

На что следует обращать внимание перед покупкой предпускового подогревателя для дизельных двигателей:

  • экономичность — прогрев двигателя должен осуществляться за короткий промежуток времени с минимальным расходом топлива и электричества;
  • масса и размерные параметры — габариты устройства должны полностью соответствовать пространству под капотом, чтобы агрегат вместился и не утяжелял авто;
  • безопасность и производительность.

Данные факторы являются основными критериями подбора наиболее оптимального варианта.

Серии агрегатов

Сегодня на рынок поставляется три основных классификации приборов:

  • автономные подогреватели;
  • жидкостные;
  • электрические.

Чтобы понять, какой из предложенных устройств наиболее подходит для автомобиля, следует рассмотреть подробнее конструктивные особенности и принцип работы каждого.

Автономные предпусковые подогреватели

В данном устройстве дизельное топливо сжигается в камере сгорания, что способствует быстрому разогреву охлаждающей жидкости. Циркуляцию теплоносителя обеспечивает встроенный или дополнительно установленный насос на 12В.

Все модификации работают от дистанционного управления. Такой прибор можно запрограммировать на определенное время включения, выключения, поэтому он считается более удобным. Также приборы предусматривают управление при помощи ДУ пульта или мобильного телефона. Конструкция устройства имеет возможность подключения к системе сигнализации.

На рынке предлагают автономные предпусковые подогреватели для дизеля следующих немецких марок:

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

  • заряжать аккумуляторы;
  • нагнетать тёплый воздух в салон;
  • управляться дистанционно, включаясь и выключаясь по команде из пульта.

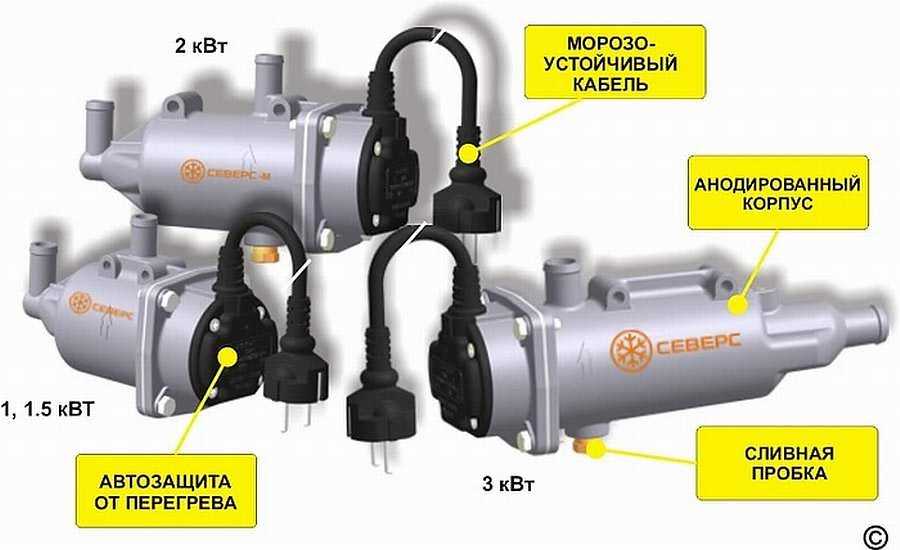

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

Подготовка двигателя к пуску с использованием предпускового подогревателя и электрофакельного устройства

http://xn—-7sbfkccucpkracijq8iofobm.xn--p1ai/%D0%B2%D0%BE%D0%B5%D0%BD%D0%BD%D0%B0%D1%8F-%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D0%BA%D0%B0/%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B8-%D0%BF%D0%BE-%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D1%83-%D0%B2%D0%B0%D1%82/%D0%9F%D1%80%D0%B5%D0%B4%D0%BF%D1%83%D1%81%D0%BA%D0%BE%D0%B2%D0%BE%D0%B9-%D0%BF%D0%BE%D0%B4%D0%BE%D0%B3%D1%80%D0%B5%D0%B2%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8F-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D1%8F-%D0%9A%D0%B0%D0%BC%D0%90%D0%97-4310

Подготовка подогревателя к пуску и его работа. Перед пуском по­догревателя проверяют наличие жидкости в системе охлаждения и топлива в бачке подогревателя, открывают кран топливного бачка. При отсутствии топлива в бачке заполняют его с помощью ручного топливоподкачивающего насоса. Затем включают выключатель «массы» и устанавливают переключатель подогревателя в III положение. При этом производится продувка котла воздухом и подогрев перед впрыскиванием. Для достаточного прогрева топлива рычажок выключателя удерживают в этом положении в зависимости от температуры воздуха: при минус 20°С-в течение 20 с, при минус З0°С — в течение 30 с; при минус 40°С-до 60°С . Затем выклю­чатель устанавливают во II нефиксированное положение и удерживают до 30 с. При этом открывается электромагнитный топливный клапан и на свече создается искровый разряд, что воспламеняет смесь топлива и воздуха, образующуюся в камере сгорания. Воспламенение смеси происходит за 10. 15 с после чего начинается горение, сопровождаемое характерным гулом, что свидетельствует о пуске подогревателя. После этого выключатель устанавливают в 1 фиксированное положение, при котором свеча отключается.

Прогрев двигателя продолжается до температуры охлаждающей жидкости 70. 80°С по указателю на щитке приборов, после чего устанавливают выключатель в положение III и продувают котел в течение 20. 30 с. В дальнейшем подогреватель выключают установкой переключателя в положение 0 и закрывают кран топливного бачка. Двигатель готов к пуску.

В случае использования в системе охлаждения двигателя воды при пуске подогревателя следует учитывать возможность ее замерзания. Для исключения этого пуск подогревателя производят в несколько этапов.

Перед пуском приготовляют 35. 40 л мягкой чистой воды, закрыва­ют жалюзи радиатора, отключают масляный радиатор, поднимают кабину, снимают пробки расширительного бачка и воронки подогревателя, закры­вают все сливные краны и кран отопителя кабины. Если сливные краны замерзли, то их закрывают в процессе прогрева двигателя, после того, как из них потечет вода.

Производят пробный пуск котла на 10. 15с и выключают его. Через воронку заливают в котел 2 л воды и сразу же включают подогреватель, после чего немедленно заливают дополнительно 4 л воды и закрывают пробку воронки. В случае неудачного пуска подогревателя или его самопроиз­вольной остановки повторяют попытку пуска, а при неудаче немедленно сливают воду из подогревателя.

Когда двигатель прогреется до появления пара из заливной горлови­ны расширительного бачка, заполняют систему охлаждения до полного объе­ма через эту горловину. После этого опускают кабину и дают возможность подогревателю работать до тех пор, пока температура воды не достигнет 80°С. Затем выключают подогреватель, закрывают кран топливного бачка, заводят двигатель, открывают кран отопителя кабины и доливают воду через расширительный бачок до полного объема.

Следует иметь в виду, что невнимательное обращение с подогревате­лем или его неисправность могут быть причиной пожара. Нужно следить за горением топлива в подогревателе и не отлучаться от автомобиля при прогреве двигателя.

Во избежание перегрева котла запрещается включать подогреватель без охлаждающей жидкости (опробование без жидкости допускается не более 20 с), заливать воду в перегретый котел.

Для предотвращения пожара не разрешается: разогревать двигатель в случае подтекания топлива, работать с открытым пламенем на выходе из котла, держать открытым кран питания при неработающем подогревателе.

Популярные модели автономных автомобильных отопителей

Перечислим наиболее популярные устройства, работа которых требует подключения к бортовой электросети:

  • Планар 4Д – отопитель воздушного типа, работающий на дизельном топливе. Модель мощностью 4 кВт позволяет регулировать как температуру, так и скорость воздушного потока, подаваемого в салон. Модификация 4Д-12, как следует из названия, пригодна для использования на легковых автомобилях, поскольку требует подключения к 12-вольтовому аккумулятору. Более производительная модификация Планар 4Д-24 работает от 24-вольтоовых АКБ и потому может использоваться для обогрева автобусов и тяжёлых грузовиков, а также спецтехники. Потребление электроэнергии находится на уровне 4 А/час, что вполне приемлемо при использовании батареи ёмкость от 150 А/час. Стоимость обогревателя – от 190 000 рублей;
  • Webasto AIR TOP 02000ST – серия востребованный автономных отопителей воздушного типа от известного мирового производителя автомобильных комплектующих. При тепловой мощности в 2 кВт эти устройства могут работать на нескольких видах горючего. Имеется возможность регулировки температуры и скорости воздушного потока. Потребление электроэнергии, как и в предыдущем случае, составляет 4 А/час, поэтому в случае использования на легковом автомобиле рекомендуется установка дополнительной АКБ ёмкостью от 75 А/час. Средняя стоимость обогревателей данной серии – 450 000 рублей;
  • Hydronic B04W SC – один из немногих востребованных представителей отопителей жидкостного типа, который часто используется и как предпусковой подогреватель. Работает на бензине, тепловая мощность устройства – 4 кВт. Во время работы отопителя этот показатель можно регулировать в диапазоне 1.50-4.50 кВт. Может использоваться на авто с бензиновым мотором объёмом до 2.0 литров. Потребление электроэнергии зависит от уровня генерируемой мощности и в среднем составляет 2-3 А/час. То есть аккумулятор ёмкостью 75 А/час будет посажен примерно за 15 часов непрерывной работы. Стоимость модели стартует с отметки в 32 000 рублей;
  • Trumatic E02400 – воздушный автономный обогреватель, работающий на СПГ и генерирующий тепло мощностью 2.5 кВт. В этом режиме работы потребление газа составляет 100 г/час. Важным преимуществом модели является низкое энергопотребление (порядка 2 А/час). Очевидный недостаток – сложность монтажа. Может использоваться для обогрева как легковых, так и грузовых авто. Стоит порядка 100 тысяч рублей.

Мы постарались включить в наш обзор максимальное количество разновидностей автономных отопителей с описанием их основных технических характеристик. На основании этих данных можно принять решение, какое именно устройство будет наиболее подходящим в вашем случае.

Общие рекомендации по установке «Старт-М1 / М2 / МП»

Внимание! С учётом конструктивных особенностей все подогреватели серии Старт-МП должны устанавливаться только крышкой вниз с наклоном оси патрубков от 15 до 60 градусов к горизонтали во избежание скопления воздуха в полости нагревателя и выхода его из строя вследствие перегрева.(см.рис.3)

Электроподогреватель, устанавливается в разрезы соединительных шлангов жидкостной системы охлаждения двигателя. Но шланг должен вести вверх к двигателю и в нем не должен быть установлен термостат двигателя.

Подогреватель «Старт-МП», требуется устанавливать таким образом, чтобы один из патрубков был выше относительно другого патрубка

Электроподогреватель устанавливается в разрез нижнего патрубка радиатора (для автомобилей с верхним расположением термостата)

Электроподогреватель устанавливается в разрез нижнего патрубка радиатора (для автомобилей с верхним расположением термостата).

Для обеспечения безопасной и продолжительной работы электроподогревателя необходимо следить за исправностью системы охлаждения и поддерживать необходимый уровень ОЖ в системе.

Подогреватель антифриза на 12В

Прежде чем устанавливать и подключать на транспортное средство 12-вольтный нагреватель антифриза, нужно учесть следующие условия:

  1. Для питания потребуется аккумуляторная батарея, к ней система подогрева подключается напрямую. В зимнее время года из-за низких температур разряд устройства происходит быстрее, поэтому система питания устройства может быть дополнена трансформатором.
  2. Контактные элементы на колодках и провода необходимо надежно заизолировать, чтобы не допустить возможную утечку тока и замыкание.
  3. Чтобы увеличить ресурс эксплуатации кабелей, электроцепи можно дополнительно обмотать изолентой.

Что понадобится для изготовления?

Чтобы самостоятельно соорудить бензиновый или дизельный подогреватель, понадобится:

  • две стальные трубы (диаметр одной должен быть 80 мм, а ее толщина — 1 мм, размеры второй зависят от габаритов патрубков системы охлаждения машины);
  • два нагревателя (можно приобрести или сделать самостоятельно);
  • набор кабелей для подключения;
  • предохранитель, который позволит не допустить замыкания (на 10 ампер);
  • тумблер для включения и выключения нагревательной системы;
  • сварочное оборудование или паяльная станция с расходными материалами;
  • ножницы по металлу;
  • болгарка;
  • стальной лист толщиной 1 мм.

Этапы изготовления

Изображение Действие
  1. Сначала потребуется металлическая трубка диаметром 80 мм. Первое, что нужно делать — разрезать этот элемент, чтобы получить отрезок длиной 8 см.
  2. Затем берется меньшая труба, от нее надо отрезать кусок на 40 мм.
На следующем этапе необходимо соорудить две заглушки. Данные компоненты вырезаются из листа стали (можно использовать, например, жестяную банку). Диаметр каждой заглушки должен быть 8 см, а толщина должна составить не менее 1 мм. Также нужно сделать две крышки, их размер должен быть больше.

На следующем этапе нужно сделать нагревательную систему, для чего понадобится нихромовая нить. Из паронита предварительно вырезаются два толстых куска. Длина спирали, а также ее диаметр не имеют значения, но ее сопротивление должно быть в диапазоне 2,5-4 Ом. Если отрезок получится слишком коротким, то он сгорит при воздействии повышенных температур. Крепление проволоки осуществляется с применением винтов с гайками на 3 мм. Эти компоненты необходимо максимально плотно затянуть, чтобы обеспечить качественный контакт и предотвратить перегорание проволоки.

Затем надо соорудить теплообменник, при выполнении задачи надо учитывать следующие нюансы:

  1. Сварка осуществляется кузовным либо газовым сварочным аппаратом, придется работать с тонким металлом. Можно использовать паяльник, но придется обеспечить наибольшую температуру плавления.
  2. Чтобы достичь наиболее высокой площади обмена, ко внутренней поверхности привариваются две пластины. Эти элементы должны быть размещены перпендикулярно трубкам, из которых поступает хладагент.
  3. После выполнения сварочных работ нужно выполнить проверку герметичности собранного нагревателя.
  1. На последнем этапе со стороны заглушек необходимо проложить листы тонкого асбеста либо паронита.
  2. Образовавшиеся щели и зазоры нужно заполнить листовым или шнуровым асбестом.
  3. К контактам припаиваются провода, которые выводятся наружу. Полученную конструкцию необходимо закрыть заранее подготовленными крышками.

Установка самодельного подогревателя

Установка нагревательной системы выполняется так:

  1. Производится фиксация корпуса. Для этого все края можно обработать герметиком или изолентой.
  2. Монтаж насосного устройства выполняется в один из патрубков системы охлаждения. Ставить помпу необходимо по направлению потока антифриза.
  3. Затем производится подключение проводов. Один контакт подключается к заземлению, т. е. «массе» автомобиля (можно использовать любой штатный болт, вкрученный в кузов авто), второй — к «плюсу» аккумулятора напрямую. Электроцепь необходимо оснастить предохранителем для защиты.
  4. Производится установка выключателя. Тумблер необходимо установить в салоне для большего удобства использования. Можно поставить кнопку в пластик на центральной консоли, для этого в ней предварительно просверливается отверстие соответствующего размера.
  5. Если автомобиль оборудуется двумя нагревательными устройствами, то для их питания понадобится 12-вольтный аккумулятор с параллельным подключением. Можно использовать батарею на 24 вольта, но тогда соединение будет последовательным.

Схема установки нагревателя на примере ВАЗ 21213

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
